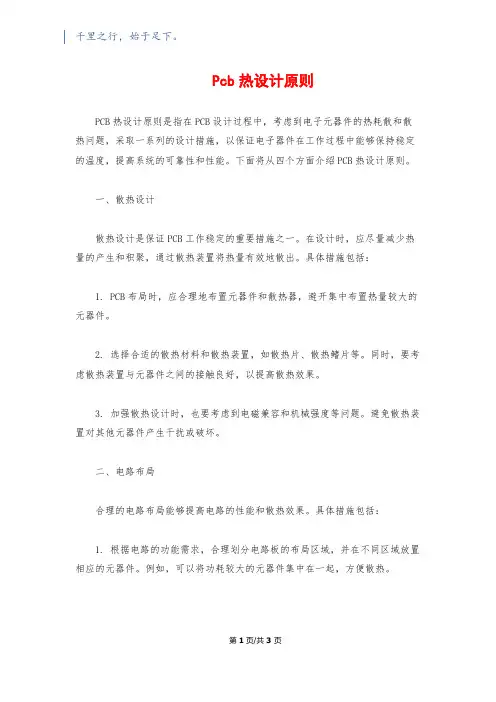

Pcb热设计原则PCB热设计原则是指在PCB设计过程中，考虑到电子元器件的热耗散和散热问题，采取一系列的设计措施，以保证电子器件在工作过程中能够保持稳定的温度，提高系统的可靠性和性能。
下面将从四个方面介绍PCB热设计原则。
一、散热设计散热设计是保证PCB工作稳定的重要措施之一。
在设计时，应尽量减少热量的产生和积聚，通过散热装置将热量有效地散出。
具体措施包括：1. PCB布局时，应合理地布置元器件和散热器，避开集中布置热量较大的元器件。
2. 选择合适的散热材料和散热装置，如散热片、散热鳍片等。
同时，要考虑散热装置与元器件之间的接触良好，以提高散热效果。
3. 加强散热设计时，也要考虑到电磁兼容和机械强度等问题。
避免散热装置对其他元器件产生干扰或破坏。
二、电路布局合理的电路布局能够提高电路的性能和散热效果。
具体措施包括：1. 根据电路的功能需求，合理划分电路板的布局区域，并在不同区域放置相应的元器件。
例如，可以将功耗较大的元器件集中在一起，方便散热。
第1页/共3页锲而不舍，金石可镂。
2. 路线布局时，要尽量缩短导线的长度，减小电阻和电感，降低热量的产生。
3. 多层布局时，要注意在内层布局热量较大的元器件，以避免热量积聚。
三、电源设计电源稳定性是保证系统正常工作的关键因素之一。
电源设计中需要考虑热的因素主要包括：1. 根据系统需求选择合适的电源，以确保电路的功率供应稳定。
2. 对电源元器件进行降温设计，如加装散热片、散热器等。
3. 合理设计电源线路，尽量减小线路的损耗和热量产生。
四、材料选择在PCB热设计中，选择合适的材料能够提高散热效果和电路的可靠性。
具体措施包括：1. 选择导热性能好的基板材料，如高导热薄膜、金属基板等。
2. 选择低温系数的封装材料，以确保元器件在温度变化时不会受到损害。
3. 合理选择元器件的封装形式，如QFN、BGA等封装形式有利于热传导和散热。
