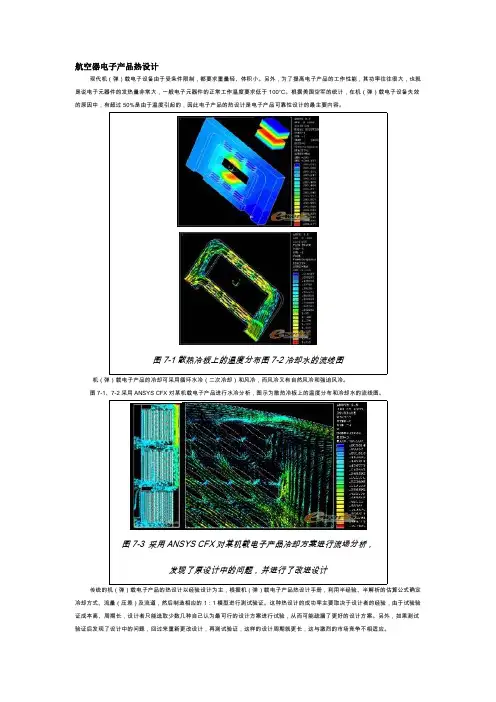

航空器电子产品热设计现代机（弹）载电子设备由于受条件限制，都要求重量轻、体积小。
另外，为了提高电子产品的工作性能，其功率往往很大，也就是说电子元器件的发热量非常大，一般电子元器件的正常工作温度要求低于100°C。
根据美国空军的统计，在机（弹）载电子设备失效的原因中，有超过50%是由于温度引起的，因此电子产品的热设计是电子产品可靠性设计的最主要内容。
机（弹）载电子产品的冷却可采用循环水冷（二次冷却）和风冷，而风冷又有自然风冷和强迫风冷。
图7-1、7-2采用ANSYS CFX对某机载电子产品进行水冷分析，图示为散热冷板上的温度分布和冷却水的流线图。
传统的机（弹）载电子产品的热设计以经验设计为主，根据机（弹）载电子产品热设计手册，利用半经验、半解析的估算公式确定冷却方式、流量（压差）及流道，然后制造相应的1：1模型进行测试验证。
这种热设计的成功率主要取决于设计者的经验，由于试验验证成本高、周期长，设计者只能选取少数几种自己认为最可行的设计方案进行试验，从而可能疏漏了更好的设计方案。
另外，如果测试验证后发现了设计中的问题，回过来重新更改设计，再测试验证，这样的设计周期就更长，这与激烈的市场竞争不相适应。
计算流体动力学（CFD）的飞速发展和计算机性能的提高为机（弹）载电子产品热设计的数值仿真提供了保障。
ANSYS CFX流体分析功能就是利用基于有限元的有限体积法求解三维湍流Navier-Stokes方程。
ANSYS CFX是热、流耦合计算软件，在流体单元中求解质量、动量、能量方程，而同时在固体单元中耦合求解能量方程，由此可得出流场中的速度、压力、温度分布，固体中的温度分布，同时可得出流、固表面的对流换热系数（图7-4）和热流密度。
图7-5采用ANSYS CFX对某机载电子设备机箱进行强迫风冷分析，图示结果为机箱内外表面的对流换热系数分布。
机（弹）载电子产品的冷却效率取决于流、固表面对流换热系数的大小，因此热设计仿真分析的最主要任务是准确求解对流换热系数。
浅析电子设备中功率器件的热设计与散热设计0 引言电子设备（产品）在工作过程中，随着温度达到或超过规定的温度值时，就会引起或增大电子设备的失效率，也就是过热失效。
过热失效的原因主要来自电子设备中功率器件的过热。
因此，做好电子设备中功率器件的热设计与散热设计是提高电子设备（产品）质量与可靠性的关键环节。
本文就电子设备中功率器件的热性能、功率器件热设计、散热器设计、散热技术的发展等，做进一步的研究和探讨[1]。
1 功率器件的热性能功率器件在受到来自器件本身工作时（内部）产生的热或受到器件壳体（外部）接触到的热源影响，又得不到及时地散热，就会导致功率器件内部芯片（有源区）的温度（结温）升高，使器件的可靠性降低无法正常工作。
功率器件的热性能：结温和热阻[2]。
1.1 结温。
功率器件的内部芯片有源区（如晶体管的pn结区、场效应器件的沟道区、集成电路的扩散电阻或薄膜电阻等）的温度称为结温。
当功率器件的结温温度（tj）超过其环境温度（ta）时，由温差变化形成的热扩散流，把器件芯片上的热量传递到管壳并向外散发热能，并随着器件结温与环境温差(tj-ta)的变化增大而使传热量增大。
1.2 热阻。
功率器件传递热量能力的大小称为热阻（rt），热阻（rt）的值增大时，功率器件的散热能力就减小。
热阻分为内、外热阻：①内热阻是功率器件本身的热阻，并与功率器件的芯片、外壳材料的导热率、厚度和截面积等有关。
②外热阻是功率器件外部的热阻，并与功率器件外部（管壳）的封装形式（如金属管壳的外热阻<塑封管壳）有关，而且管壳面积越大，外热阻越小。
2 功率器件的热设计功率器件热设计的目的是为了防止器件工作时所产生的温度过高，致使器件（过热引起热失效）无法正常工作。
在功率器件热设计过程中，不仅要作好器件内部芯片、封装形式和管壳的热设计，还要加装合适的散热器进行有效散热，保证器件在安全结温之内正常可靠的工作[3]。
2.1 器件的性能参数和环境参数。

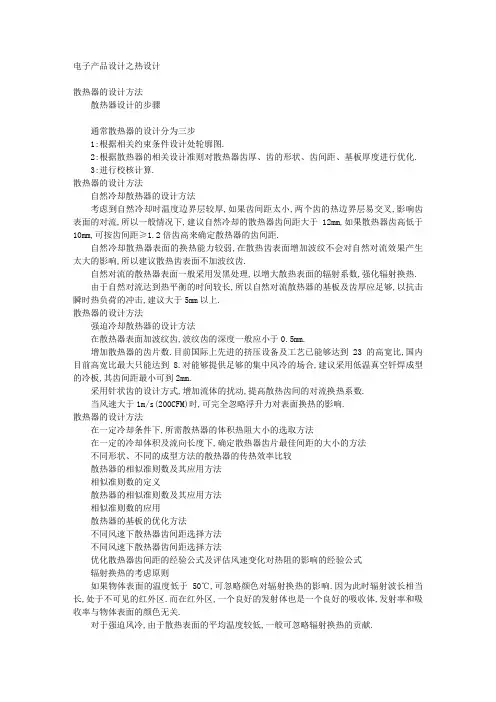

电子产品设计之热设计散热器的设计方法散热器设计的步骤通常散热器的设计分为三步1:根据相关约束条件设计处轮廓图.2:根据散热器的相关设计准则对散热器齿厚、齿的形状、齿间距、基板厚度进行优化. 3:进行校核计算.散热器的设计方法自然冷却散热器的设计方法考虑到自然冷却时温度边界层较厚,如果齿间距太小,两个齿的热边界层易交叉,影响齿表面的对流,所以一般情况下,建议自然冷却的散热器齿间距大于12mm,如果散热器齿高低于10mm,可按齿间距≥1.2倍齿高来确定散热器的齿间距.自然冷却散热器表面的换热能力较弱,在散热齿表面增加波纹不会对自然对流效果产生太大的影响,所以建议散热齿表面不加波纹齿.自然对流的散热器表面一般采用发黑处理,以增大散热表面的辐射系数,强化辐射换热.由于自然对流达到热平衡的时间较长,所以自然对流散热器的基板及齿厚应足够,以抗击瞬时热负荷的冲击,建议大于5mm以上.散热器的设计方法强迫冷却散热器的设计方法在散热器表面加波纹齿,波纹齿的深度一般应小于0.5mm.增加散热器的齿片数.目前国际上先进的挤压设备及工艺已能够达到23的高宽比,国内目前高宽比最大只能达到8.对能够提供足够的集中风冷的场合,建议采用低温真空钎焊成型的冷板,其齿间距最小可到2mm.采用针状齿的设计方式,增加流体的扰动,提高散热齿间的对流换热系数.当风速大于1m/s(200CFM)时,可完全忽略浮升力对表面换热的影响.散热器的设计方法在一定冷却条件下,所需散热器的体积热阻大小的选取方法在一定的冷却体积及流向长度下,确定散热器齿片最佳间距的大小的方法不同形状、不同的成型方法的散热器的传热效率比较散热器的相似准则数及其应用方法相似准则数的定义散热器的相似准则数及其应用方法相似准则数的应用散热器的基板的优化方法不同风速下散热器齿间距选择方法不同风速下散热器齿间距选择方法优化散热器齿间距的经验公式及评估风速变化对热阻的影响的经验公式辐射换热的考虑原则如果物体表面的温度低于50℃,可忽略颜色对辐射换热的影响.因为此时辐射波长相当长,处于不可见的红外区.而在红外区,一个良好的发射体也是一个良好的吸收体,发射率和吸收率与物体表面的颜色无关.对于强迫风冷,由于散热表面的平均温度较低,一般可忽略辐射换热的贡献.如果物体表面的温度低于50℃,可不考虑辐射换热的影响.辐射换热面积计算时,如表面积不规则,应采用投影面积.即沿表面各部分绷紧绳子求得的就是这一投影面积,如图所示.辐射传热要求辐射表面必须彼此可见.热设计的计算方法冷却方式的选择方法确定冷却方法的原则在所有的冷却方法中应优先考虑自然冷却,只有在自然冷却无法满足散热要求时,才考虑其它冷却.冷却方式的选择方法1:根据温升在40℃条件下各种冷却方式的热流密度或体积功率密度值的范围来确定冷却方式,具有一定的局限性.热设计的计算方法冷却方式的选择方法冷却方式的选择方法2:根据热流密度与温升要求,按图2所示关系曲线选择,此方法适应于温升要求不同的各类设备的冷却热设计的计算方法冷却方式的选择方法冷却方式的选择方法案例某电子设备的功耗为300W,机壳的几何尺寸为248×381×432mm,在正常大气压下,若设备的允许温升为40℃,试问采用那种冷却方法比较合理?计算热流密度:q=300/2(2.48×2.2.48+2.48×4.32+2.2.81×4.32)=0.04W/cm2当△t=40℃,q=0.04W/cm2时,其交点正好落在自然冷却范围内,所有采用自然冷却方法就可以满足要求.若设备的温升有严格限制,假设只允许10℃,由图2可以看出,需强迫风冷才能满足要求.机箱的热设计计算密封机箱WT=1.86(Ss+4St/3+2Sb/2)Δt 1.25+4ζεTm3ΔT对通风机箱WT=1.86(Ss+4St/3+2Sb/2)Δt 1.25+4ζεTm3ΔT+1000uAΔT对强迫通风机箱WT=1.86(Ss+4St/3+2Sb/2)Δt 1.25+4ζεTm3ΔT+ 1000QfΔT自然冷却时进风口面积的计算在机柜的前面板上开各种形式的通风孔或百叶窗,以增加空气对流,进风口的面积大小按下式计算:Sin=Q/(7.4×10-5 H×Δt 1.5)s-通风口面积的大小,cm2Q-机柜内总的散热量,WH-机柜的高度,cm,约模块高度的1.5-1.8倍,Δt=t2-t1-内部空气t2与外部空气温度 t1 之差 , ℃出风口面积为进风口面积的1.5-2倍强迫风冷出风口面积的计算模块有风扇端的通风面积:Sfan=0.785(φin2-φhub2)无风扇端的通风面积S=(1.1-1.5) Sfan系统在后面板(后门)上与模块层对应的位置开通风口,通风口的面积大小应为:S＝(1.5-2.0)(N×S模块)N---每层模块的总数S模块---每一个模块的进风面积热设计的计算方法通风面积计算的案例[案例] 铁道信号电源机柜模块及系统均为自然冷却,每层模块的散热量为360W,模块的高度为7U,进出口温差按20℃计算,机柜实际宽度为680mm,试计算每层进出风口的面积?H按2倍模块的高度计算,即 H=2×7U=14U进风口的面积按下式计算:Sin=Q/(7.4×10-5×H×△t1.5)=360/(7.4×10-5×14 ×4.44×201.5)=875 cm2进风口高度h机柜的宽度按B=680mm计,则进风口的高度为:H=Sin/B=875/68=128.7mmb 出风口面积SoutSout=(1.5-2.0)Sin=2×875=1750 cm2热设计的计算方法实际冷却风量的计算方法q`=Q/(0.335△T)q`---实际所需的风量,M3/hQ----散热量,W△T-- 空气的温升,℃,一般为10-15℃.确定风扇的型号经验公式:按照1.5-2倍的裕量选择风扇的最大风量:q=(1.5-2)q` 按最大风量选择风扇型号.热设计的计算方法实际冷却风量的计算方法案例:10K UPS主功率管部分的实际总损耗为800W,空气温升按15℃考虑,请选择合适的风扇.实际所须风量为:q`=Q/(0.335△t)=800/(0.335×15)=159.2m3/h按照2倍的裕量选择风扇的最大风量:q=2q`=2×159.2=318.4m3/h下表风扇为可选型号热设计的计算方法型材散热器的计算散热器的热阻散热器的热阻是从大的方面包括三个部分.RSA=R对+R导+ R辐R对=1/(hc F1)F1--对流换热面积(m), hc –对流换热系数(w/m2.k)R辐--辐射换热热阻 ,对强迫风冷可忽略不计对自然冷却 R辐＝1/(4бεTm3)R导＝R 基板+R肋导＝δ/(λF2)+((1/η)-1)R对流λ--导热系数,w/m.h.℃δ-- 散热器基板厚度(m)η-- 肋效率系数F2--基板的导热面积(m)F2=0.785*(d+δ)2d- 发热器件的当量直径(m)热设计的计算方法型材散热器的计算对流换热系数的计算自然对流垂直表面hcs=1.414(△t/L)0.25 ,w/m.k式中: △t--散热表面与环境温度的平均温升,℃L--散热表面的特征尺寸,取散热表面的高,m水平表面,热表面朝上hct=1.322(△t/L)0.25 ,w/m.k式中: △t--散热表面与环境温度的平均温升,℃L--散热表面的特征尺寸,取L＝2(长×宽)/(长+宽),m 水平表面,热表面朝下hcb=0.661(△t/L)0.25 ,w/m.k式中: △t--散热表面与环境温度的平均温升,℃L--散热表面的特征尺寸,取L＝2(长×宽)/(长+宽),m挤压技术铝挤压技术是 CPU散热片制作工艺中较为成熟的技术，主要针对铝合金材料的加工，因为铝合金材料密度相对较低，可塑性比较强。
目录摘要： (2)第1章电子产品热设计概述： (2)第1.1节电子产品热设计理论基础 (2)1.1.1 热传导： (2)1.1.2 热对流 (2)1.1.3 热辐射 (2)第1.2节热设计的基本要求 (3)第1.3节热设计中术语的定义 (3)第1.4节电子设备的热环境 (3)第1.5节热设计的详细步骤 (4)第2章电子产品热设计分析 (5)第2.1节主要电子元器件热设计 (5)2.1.1 电阻器 (5)2.1.2 变压器 (5)第2.2节模块的热设计 (5)电子产品热设计实例一：IBM “芯片帽”芯片散热系统 (6)第2.3节整机散热设计 (7)第2.4节机壳的热设计 (8)第2.5节冷却方式设计： (9)2.5.1 自然冷却设计 (9)2.5.2 强迫风冷设计 (9)电子产品热设计实例二：大型计算机散热设计： (10)第3章散热器的热设计 (10)第3.1节散热器的选择与使用 (10)第3.2节散热器选用原则 (11)第3.3节散热器结构设计基本准则 (11)电子产品热设计实例三：高亮度LED封装散热设计 (11)第4章电子产品热设计存在的问题与分析： (15)总结 (15)参考文献 (15)电子产品热设计摘要：电子产品工作时，其输出功率只占产品输入功率的一部分，其损失的功率都以热能形式散发出去，尤其是功耗较大的元器件，如：变压器、大功耗电阻等，实际上它们是一个热源，使产品的温度升高。
因此，热设计是保证电子产品能安全可靠工作的重要条件之一，是制约产品小型化的关键问题。
另外，电子产品的温度与环境温度有关，环境温度越高，电子产品的温度也越高。
由于电子产品中的元器件都有一定的温度范围，如果超过其温度极限，就将引起产品工作状态的改变，缩短其使用寿命，甚至损坏，使电子产品无法稳定可靠地工作。
第1章电子产品热设计概述：电子产品的热设计就是根据热力学的基本原理，采取各种散热手段，使产品的工作温度不超过其极限温度，保证电子产品在预定的环境条件下稳定可靠地工作。

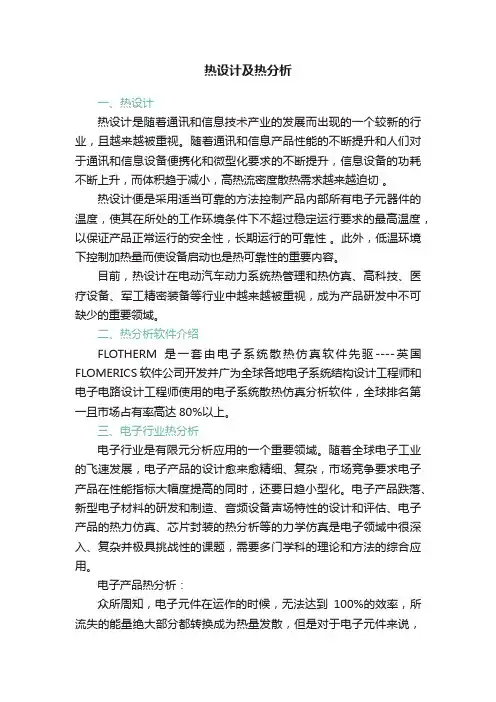

热设计及热分析一、热设计热设计是随着通讯和信息技术产业的发展而出现的一个较新的行业，且越来越被重视。
随着通讯和信息产品性能的不断提升和人们对于通讯和信息设备便携化和微型化要求的不断提升，信息设备的功耗不断上升，而体积趋于减小，高热流密度散热需求越来越迫切。
热设计便是采用适当可靠的方法控制产品内部所有电子元器件的温度，使其在所处的工作环境条件下不超过稳定运行要求的最高温度，以保证产品正常运行的安全性，长期运行的可靠性。
此外，低温环境下控制加热量而使设备启动也是热可靠性的重要内容。
目前，热设计在电动汽车动力系统热管理和热仿真、高科技、医疗设备、军工精密装备等行业中越来越被重视，成为产品研发中不可缺少的重要领域。
二、热分析软件介绍FLOTHERM是一套由电子系统散热仿真软件先驱----英国FLOMERICS软件公司开发并广为全球各地电子系统结构设计工程师和电子电路设计工程师使用的电子系统散热仿真分析软件，全球排名第一且市场占有率高达80%以上。
三、电子行业热分析电子行业是有限元分析应用的一个重要领域。
随着全球电子工业的飞速发展，电子产品的设计愈来愈精细、复杂，市场竞争要求电子产品在性能指标大幅度提高的同时，还要日趋小型化。
电子产品跌落、新型电子材料的研发和制造、音频设备声场特性的设计和评估、电子产品的热力仿真、芯片封装的热分析等的力学仿真是电子领域中很深入、复杂并极具挑战性的课题，需要多门学科的理论和方法的综合应用。
电子产品热分析：众所周知，电子元件在运作的时候，无法达到100%的效率，所流失的能量绝大部分都转换成为热量发散，但是对于电子元件来说，温度每上升10℃，其寿命就减少到原来的一半甚至更短，这就是其随温度而变的特性。
所以进行电脑等各种设备的热仿真有助于提高器件的使用寿命。
1.显卡的散热器仿真显卡热管散热器，通过添加热管能有效的降低热源到散热器的热阻，进而显著提高显卡散热性能。
2. LED封装仿真以及散热片散热性能详细的LED封装模型，通过仿真验证和考察电路板及散热片的散热性能。

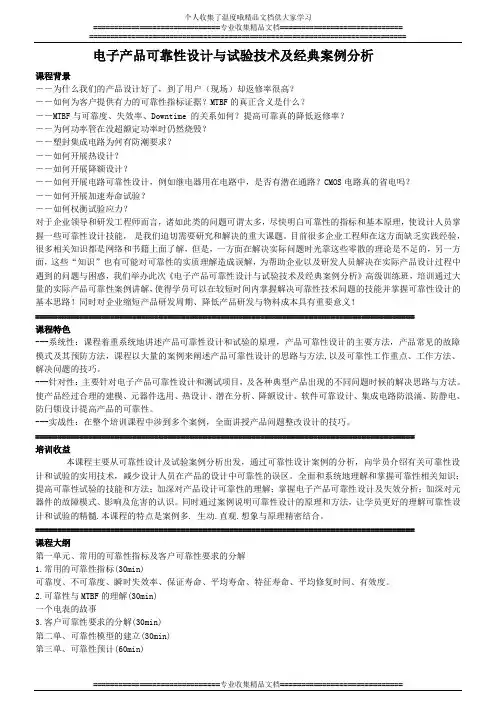

电子产品可靠性设计与试验技术及经典案例分析课程背景――为什么我们的产品设计好了，到了用户（现场）却返修率很高？――如何为客户提供有力的可靠性指标证据？MTBF的真正含义是什么？――MTBF与可靠度、失效率、Downtime 的关系如何？提高可靠真的降低返修率？――为何功率管在没超额定功率时仍然烧毁？――塑封集成电路为何有防潮要求？――如何开展热设计？――如何开展降额设计？――如何开展电路可靠性设计，例如继电器用在电路中，是否有潜在通路？CMOS电路真的省电吗？――如何开展加速寿命试验？――如何权衡试验应力？对于企业领导和研发工程师而言，诸如此类的问题可谓太多，尽快明白可靠性的指标和基本原理，使设计人员掌握一些可靠性设计技能，是我们迫切需要研究和解决的重大课题。
目前很多企业工程师在这方面缺乏实践经验，很多相关知识都是网络和书籍上面了解，但是，一方面在解决实际问题时光靠这些零散的理论是不足的，另一方面，这些“知识”也有可能对可靠性的实质理解造成误解，为帮助企业以及研发人员解决在实际产品设计过程中遇到的问题与困惑，我们举办此次《电子产品可靠性设计与试验技术及经典案例分析》高级训练班，培训通过大量的实际产品可靠性案例讲解，使得学员可以在较短时间内掌握解决可靠性技术问题的技能并掌握可靠性设计的基本思路！同时对企业缩短产品研发周期、降低产品研发与物料成本具有重要意义！======================================================================================课程特色---系统性：课程着重系统地讲述产品可靠性设计和试验的原理，产品可靠性设计的主要方法，产品常见的故障模式及其预防方法，课程以大量的案例来阐述产品可靠性设计的思路与方法,以及可靠性工作重点、工作方法、解决问题的技巧。
---针对性：主要针对电子产品可靠性设计和测试项目，及各种典型产品出现的不同问题时候的解决思路与方法。
电子产品散热设计计算(电子工程)介绍本文档旨在介绍电子产品散热设计计算的基本原理和方法。
散热是电子产品设计中非常重要的一环，合理的散热设计可以确保电子产品的稳定运行和延长使用寿命。
散热设计原理电子产品在工作过程中会产生热量，如果这些热量不能及时散发，会导致电子元器件温度升高，进而影响其性能和寿命。
因此，散热设计的目标是将热量迅速有效地传导、传输和散发出去。
散热设计计算方法热传导计算热传导计算用于评估热量在导热介质中的传导能力。
常用的计算方法包括：1. 热传导方程：根据热传导方程计算热传导的稳态或非稳态过程。
2. 导热系数：确定导热介质的导热性能，根据材料的导热系数进行计算。
热对流计算热对流计算用于评估热量在流体中的传导能力。
常用的计算方法包括：1. 对流换热方程：根据对流换热方程计算流体中的热对流传导。
2. 对流换热系数：确定流体对流导热性能，根据流体的流速、温度等参数计算。
散热器设计计算散热器是常用的散热设备，用于增加散热表面积以提高散热效果。
散热器设计计算常用方法包括：1. Oberbeck-Boussinesq公式：用于计算自然对流散热器的换热量。
2. Fin理论：用于计算片翅散热器的换热量，包括累积效应、传热阻抗等参数。
结论本文档介绍了电子产品散热设计计算的基本原理和方法，包括热传导计算、热对流计算和散热器设计计算。
合理的散热设计可以确保电子产品的稳定运行和延长使用寿命。
在实际应用中，应根据具体情况选择适用的计算方法，并结合实验验证，以确保散热设计的准确性和可靠性。
