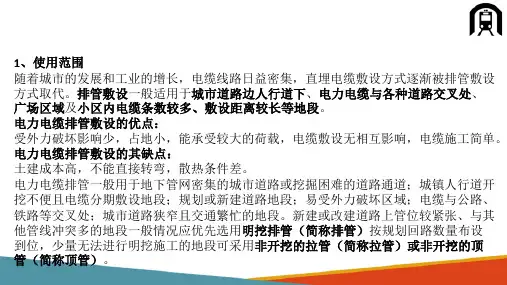

电力电缆的排管敷设方式

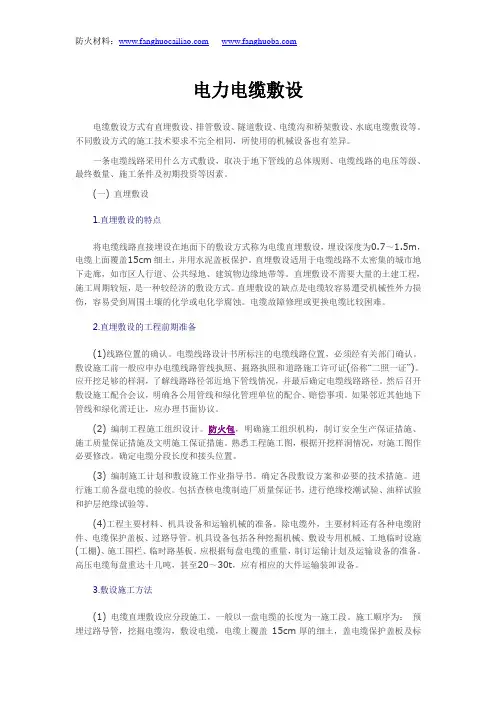

电力电缆敷设电缆敷设方式有直埋敷设、排管敷设、隧道敷设、电缆沟和桥架敷设、水底电缆敷设等。

不同敷设方式的施工技术要求不完全相同，所使用的机械设备也有差异。

一条电缆线路采用什么方式敷设，取决于地下管线的总体规则、电缆线路的电压等级、最终数量、施工条件及初期投资等因素。

(一) 直埋敷设1.直埋敷设的特点将电缆线路直接埋设在地面下的敷设方式称为电缆直埋敷设，埋设深度为0.7～1.5m，电缆上面覆盖15cm细土，并用水泥盖板保护。

直埋敷设适用于电缆线路不太密集的城市地下走廊，如市区人行道、公共绿地、建筑物边缘地带等。

直埋敷设不需要大量的土建工程，施工周期较短，是一种较经济的敷设方式。

直埋敷设的缺点是电缆较容易遭受机械性外力损伤，容易受到周围土壤的化学或电化学腐蚀。

电缆故障修理或更换电缆比较困难。

2.直埋敷设的工程前期准备(1)线路位置的确认。

电缆线路设计书所标注的电缆线路位置，必须经有关部门确认。

敷设施工前一般应申办电缆线路管线执照、掘路执照和道路施工许可证(俗称“二照一证”)。

应开挖足够的样洞，了解线路路径邻近地下管线情况，并最后确定电缆线路路径。

然后召开敷设施工配合会议，明确各公用管线和绿化管理单位的配合、赔偿事项。

如果邻近其他地下管线和绿化需迁让，应办理书面协议。

(2) 编制工程施工组织设计。

防火包，明确施工组织机构，制订安全生产保证措施、施工质量保证措施及文明施工保证措施。

熟悉工程施工图，根据开挖样洞情况，对施工图作必要修改。

确定电缆分段长度和接头位置。

(3) 编制施工计划和敷设施工作业指导书。

确定各段敷设方案和必要的技术措施。

进行施工前各盘电缆的验收。

包括查核电缆制造厂质量保证书，进行绝缘校潮试验、油样试验和护层绝缘试验等。

(4)工程主要材料、机具设备和运输机械的准备。

除电缆外，主要材料还有各种电缆附件、电缆保护盖板、过路导管。

机具设备包括各种挖掘机械、敷设专用机械、工地临时设施(工棚)、施工围栏、临时路基板。

电气工程师基础知识点：电缆敷设方式电气工程师基础知识点：电缆敷设方式为大家提供电气工程师基础知识点的电气基础知识相关内容的文章,以帮助大家更快的找到所需内容。

以下是店铺整理的电气工程师基础知识点：电缆敷设方式，希望有所帮助。

电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。

电气工程考试在即，针对这四种敷设方式的相关知识点总结如下，一起来复习下吧：一、直埋电缆敷设要求（1）开挖的沟底必须是松软的土层，如果是石块或硬质杂物要铺100mm厚的软土或砂层。

电缆周围的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。

在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施，电缆应埋于冻土层以下，当受条件限制时，应采取防止电缆受到损伤的措施。

（2）电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。

（3）中间接头盒外面要有铸铁或混凝土保护盒。

（4）接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。

（5）电缆互相交叉，与非热力管和管道交叉，穿越公路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。

（6）直埋电缆一般使用铠装电缆。

在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10Ω。

（7）直埋电缆在直线段每隔50100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

（8）电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范规定。

严禁将电缆平行敷设于管道的上方或下方。

二、排管电缆敷设要求（1）电缆排管敷设1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内必须光滑；2）按需要的孔数将管子排成一定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，控制电缆孔径应不小于75mm；4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；6）敷设在排管内的电缆，应采用铠装电缆。

电缆配管电气安装知识电力电缆配管注：适用于三芯、三芯+N及四芯等截面电力电缆。

电力电缆的敷设方式有几种？如简很据敷设方式选用电缆？电力电缆的敷设方式有以下几种：(1)直接埋在地下。

(2)安装在架空钢索上。

(3)安装在地下隧道内。

(4)安装在电缆沟内。

(5)安装在建筑物墙上或天棚上。

(6)安装在桥梁构架上。

(7)敷设在水下。

以上各种敷设方式各有优缺点，采取何种敷设方式，应由具体情况决定，一般要考虑到城市发展规划、现有建筑物的密度、电缆线路的长度、敷设电缆的根数及其周围环境的影响。

将电缆直接埋在地下，是最经济而又最广泛采用的敷设方式，它适用于郊区和车辆通行不太频繁的地方。

电力电缆的敷设方式不同时，应选用不同的电缆。

直埋敷设应使用具有铠装和防腐层的电缆；在室内、沟内和隧道内敷设的电缆，应采用阻燃（难燃）或非阻燃交联聚乙烯铠装电缆；确保无机械外力时，可选用无铠装电缆；易发生振动的区域必须使用铠装电缆。

承受压力的敷设条件下，应选用钢带铠装电缆；承受拉力的敷设条件下，应选用钢丝铠装电缆。

PR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管CEC或CC都表示暗敷设在顶板内CEC表示:暗敷设在顶板内--现浇板.空芯预制板,线就穿预制板孔CEC是一种不常用的敷设方式，CE在这里是天棚的意思，而后面的C为暗敷设，即天棚内暗敷设，实际就是在吊顶内沿楼板下敷设。

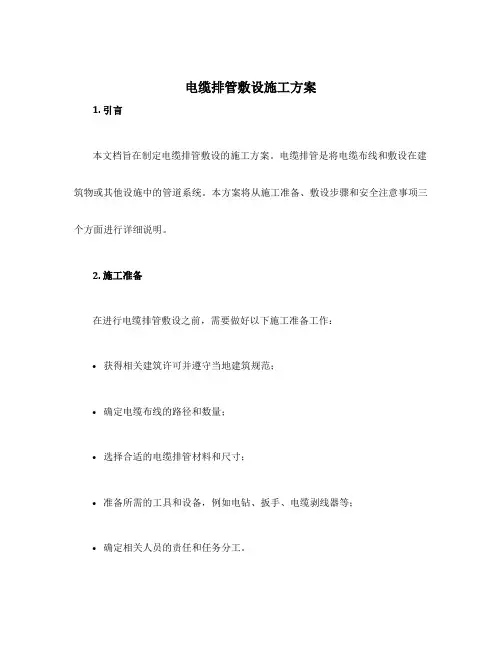

电缆排管敷设施工方案1. 引言本文档旨在制定电缆排管敷设的施工方案。

电缆排管是将电缆布线和敷设在建筑物或其他设施中的管道系统。

本方案将从施工准备、敷设步骤和安全注意事项三个方面进行详细说明。

2. 施工准备在进行电缆排管敷设之前，需要做好以下施工准备工作：•获得相关建筑许可并遵守当地建筑规范；•确定电缆布线的路径和数量；•选择合适的电缆排管材料和尺寸；•准备所需的工具和设备，例如电钻、扳手、电缆剥线器等；•确定相关人员的责任和任务分工。

3. 敷设步骤3.1 清理和准备工作区域在开始敷设电缆排管之前，需要清理和准备工作区域。

这包括清除任何障碍物，确保工作区域整洁，为电缆排管的敷设做好准备。

3.2 定位和标记电缆布线路径根据电缆布线的要求，使用标线工具或其它方式在墙壁和地面上进行准确的标记，确定电缆排管的敷设路径。

3.3 准备和安装支架和固定夹具根据电缆排管的路径，在墙壁或天花板上安装支架和固定夹具。

这些支架和固定夹具能够确保电缆排管的稳定和固定。

3.4 敷设电缆排管根据电缆布线的路径，将电缆排管逐段敷设。

在需要弯曲的地方，使用合适的弯头或弯管进行连接。

确保电缆排管的连接牢固可靠，避免出现漏水或松动等问题。

3.5 安装电缆敷设完电缆排管后，将电缆逐段安装到排管中。

在安装电缆时，应注意电缆的长度和连接方式，避免过长或过短导致布线困难或造成电缆的损坏。

3.6 进行绝缘和封装处理在电缆安装完成后，根据需要进行绝缘处理和封装处理。

绝缘处理可以提高电缆的安全性和防火性能，封装处理可以保护电缆免受外界的物理损伤。

4. 安全注意事项在进行电缆排管敷设时，应注意以下安全事项：•使用绝缘工具和设备，避免触电事故；•严格遵守安全操作规程，确保施工过程中没有大面积的工作高空；•防止排水堵塞，确保敷设的电缆排管畅通无阻；•遵守相关的消防规定，确保敷设的电缆排管符合防火要求。

5. 总结本文档详细介绍了电缆排管敷设的施工方案。

在进行电缆排管敷设前，需要做好施工准备工作，并按照敷设步骤进行操作。

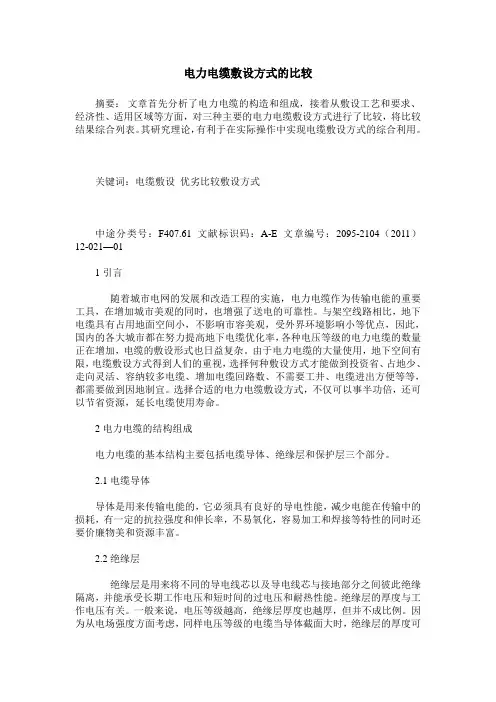

电力电缆敷设方式的比较摘要：文章首先分析了电力电缆的构造和组成，接着从敷设工艺和要求、经济性、适用区域等方面，对三种主要的电力电缆敷设方式进行了比较，将比较结果综合列表。

其研究理论，有利于在实际操作中实现电缆敷设方式的综合利用。

关键词：电缆敷设优劣比较敷设方式中途分类号：F407.61文献标识码：A-E文章编号：2095-2104（2011）12-021—011引言随着城市电网的发展和改造工程的实施，电力电缆作为传输电能的重要工具，在增加城市美观的同时，也增强了送电的可靠性。

与架空线路相比，地下电缆具有占用地面空间小，不影响市容美观，受外界环境影响小等优点，因此，国内的各大城市都在努力提高地下电缆优化率，各种电压等级的电力电缆的数量正在增加，电缆的敷设形式也日益复杂。

由于电力电缆的大量使用，地下空间有限，电缆敷设方式得到人们的重视，选择何种敷设方式才能做到投资省、占地少、走向灵活、容纳较多电缆、增加电缆回路数、不需要工井、电缆进出方便等等，都需要做到因地制宜。

选择合适的电力电缆敷设方式，不仅可以事半功倍，还可以节省资源，延长电缆使用寿命。

2电力电缆的结构组成电力电缆的基本结构主要包括电缆导体、绝缘层和保护层三个部分。

2.1电缆导体导体是用来传输电能的，它必须具有良好的导电性能，减少电能在传输中的损耗，有一定的抗拉强度和伸长率，不易氧化，容易加工和焊接等特性的同时还要价廉物美和资源丰富。

2.2绝缘层绝缘层是用来将不同的导电线芯以及导电线芯与接地部分之间彼此绝缘隔离，并能承受长期工作电压和短时间的过电压和耐热性能。

绝缘层的厚度与工作电压有关。

一般来说，电压等级越高，绝缘层厚度也越厚，但并不成比例。

因为从电场强度方面考虑，同样电压等级的电缆当导体截面大时，绝缘层的厚度可以薄些。

对于电压等级较低的电缆，特别是电压等级较低的油浸纸绝缘电缆，为保证电缆弯曲时，纸层具有一定的机械强度，绝缘层的厚度随导体截面的增大而加厚。

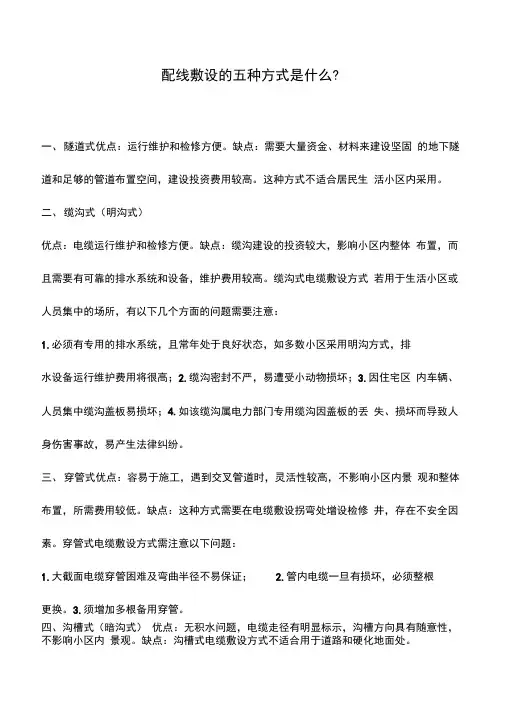

配线敷设的五种方式是什么?
一、隧道式优点：运行维护和检修方便。

缺点：需要大量资金、材料来建设坚固的地下隧道和足够的管道布置空间，建设投资费用较高。

这种方式不适合居民生活小区内采用。

二、缆沟式（明沟式）
优点：电缆运行维护和检修方便。

缺点：缆沟建设的投资较大，影响小区内整体布置，而且需要有可靠的排水系统和设备，维护费用较高。

缆沟式电缆敷设方式若用于生活小区或人员集中的场所，有以下几个方面的问题需要注意：
1.必须有专用的排水系统，且常年处于良好状态，如多数小区采用明沟方式，排
水设备运行维护费用将很高；2.缆沟密封不严，易遭受小动物损坏；3.因住宅区内车辆、人员集中缆沟盖板易损坏；4.如该缆沟属电力部门专用缆沟因盖板的丢失、损坏而导致人身伤害事故，易产生法律纠纷。

三、穿管式优点：容易于施工，遇到交叉管道时，灵活性较高，不影响小区内景观和整体布置，所需费用较低。

缺点：这种方式需要在电缆敷设拐弯处增设检修井，存在不安全因素。

穿管式电缆敷设方式需注意以下问题：
1.大截面电缆穿管困难及弯曲半径不易保证；
2.管内电缆一旦有损坏，必须整根
更换。

3.须增加多根备用穿管。

四、沟槽式（暗沟式）优点：无积水问题，电缆走径有明显标示，沟槽方向具有随意性，不影响小区内景观。

缺点：沟槽式电缆敷设方式不适合用于道路和硬化地面处。

五、直埋式优点：便于施工，不影响整个小区的环境美观、投资少、工期短。

缺点：电缆运行中出现故障检修维护困难，运行维护不利。

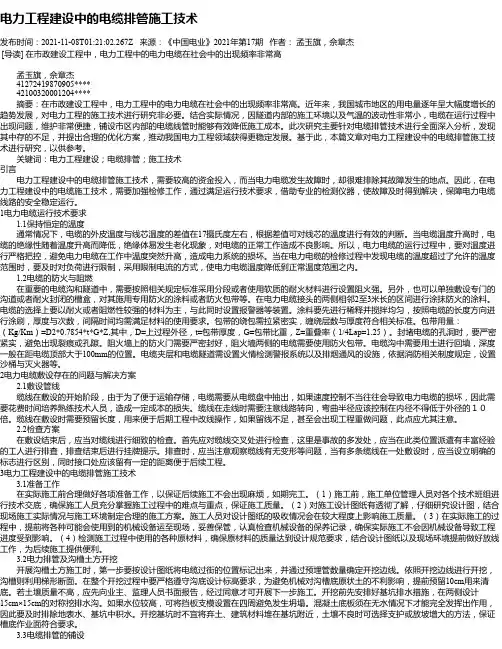

电力工程建设中的电缆排管施工技术发布时间：2021-11-08T01:21:02.267Z 来源：《中国电业》2021年第17期作者：孟玉旗，佘章杰[导读] 在市政建设工程中，电力工程中的电力电缆在社会中的出现频率非常高孟玉旗，佘章杰41272419870905**** 42100320001204****摘要：在市政建设工程中，电力工程中的电力电缆在社会中的出现频率非常高。

近年来，我国城市地区的用电量逐年呈大幅度增长的趋势发展，对电力工程的施工技术进行研究非必要。

结合实际情况，因隧道内部的施工环境以及气温的波动性非常小，电缆在运行过程中出现问题，维护非常便捷，铺设市区内部的电缆线管时能够有效降低施工成本。

此次研究主要针对电缆排管技术进行全面深入分析，发现其中存的不足，并提出合理的优化方案，推动我国电力工程领域获得更稳定发展。

基于此，本篇文章对电力工程建设中的电缆排管施工技术进行研究，以供参考。

关键词：电力工程建设；电缆排管；施工技术引言电力工程建设中的电缆排管施工技术，需要较高的资金投入，而当电力电缆发生故障时，却很难排除其故障发生的地点。

因此，在电力工程建设中的电缆施工技术，需要加强检修工作，通过满足运行技术要求，借助专业的检测仪器，使故障及时得到解决，保障电力电缆线路的安全稳定运行。

1电力电缆运行技术要求 1.1保持恒定的温度通常情况下，电缆的外皮温度与线芯温度的差值在17摄氏度左右，根据差值可对线芯的温度进行有效的判断。

当电缆温度升高时，电缆的绝缘性随着温度升高而降低，绝缘体易发生老化现象，对电缆的正常工作造成不良影响。

所以，电力电缆的运行过程中，要对温度进行严格把控，避免电力电缆在工作中温度突然升高，造成电力系统的损坏。

当在电力电缆的检修过程中发现电缆的温度超过了允许的温度范围时，要及时对负荷进行限制，采用限制电流的方式，使电力电缆温度降低到正常温度范围之内。

1.2电缆的防火与阻燃在重要的电缆沟和隧道中，需要按照相关规定标准采用分段或者使用软质的耐火材料进行设置阻火强。

电缆的4种敷设方式1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。

1.如果不会受到大的冲击，直接敷设是可以的。

2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。

3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。

电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。

直埋时一般是需要垫黄沙的。

问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。

问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。

市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。

2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。

穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。

1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。

2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。

电缆井可以按照图集做法去做。

除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。

4. 穿管的管材现在比较多的有铸铁管、钢管、聚乙烯管、尼龙管、碳素管等，可以根据需要选用。

单芯电缆穿金属管时要注意涡流的影响。

问题1室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？答：每管宜只穿1根电缆。

除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电动机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。
