电力电缆的敷设方式.doc

电缆线敷设施工方案1. 引言电缆线敷设是电力工程中非常重要的一项工作，它涉及到电力线路的安全可靠以及电力供应的稳定性。

本文档将详细介绍电缆线敷设的施工方案。

2. 简介电缆线敷设是将电缆线安装在地下或空中电力线路中的过程。

它包括选择正确的电缆线、敷设路径规划、施工方法等方面。

3. 选择电缆线选择合适的电缆线是电缆线敷设的第一步。

在选择电缆线时，需要考虑以下因素：•电压等级：根据电力系统的需求，选择合适的电压等级的电缆线。

•传输能力：根据电力负荷的大小，选择能够承载相应负荷的电缆线。

•绝缘材料：选择耐高温、耐电压击穿的绝缘材料，确保电缆线的安全运行。

4. 敷设路径规划在进行电缆线敷设之前，需要进行路径规划。

路径规划的目的是确保电缆线的敷设路径能够满足以下要求：•安全性：避免电缆线与其他设备、建筑物等物体发生碰撞，减少故障风险。

•短程：尽可能选择最短的敷设路径，减小电缆线的损耗和成本。

•可靠性：确保电缆线的敷设路径具有良好的可靠性，减少故障和维修次数。

5. 施工方法电缆线敷设的施工方法包括地下敷设和空中敷设两种。

5.1 地下敷设地下敷设是将电缆线埋入地下的敷设方式。

地下敷设的主要步骤如下：1.确定敷设路径：根据路径规划，确定电缆线的敷设路径。

2.开挖沟槽：在敷设路径上开挖适当大小和深度的沟槽，以容纳电缆线。

3.铺设电缆线：将电缆线放入沟槽中，并进行固定，确保电缆线的稳定性。

4.填充沟槽：使用适当的填充材料将沟槽填平，确保电缆线的安全性和稳定性。

5.进行引流处理：为避免水分进入沟槽，需要进行引流处理，确保电缆线的正常运行。

5.2 空中敷设空中敷设是将电缆线架设在支架或杆塔上的敷设方式。

空中敷设的主要步骤如下：1.安装支架或杆塔：根据路径规划，在敷设路径上安装适当数量和高度的支架或杆塔。

2.固定电缆线：将电缆线固定在支架或杆塔上，确保电缆线的稳定性。

3.进行绝缘处理：对于空中敷设的电缆线，需要进行绝缘处理，以保证电缆线的安全运行。

电力电缆的敷设及质量控制措施随着城市化进程的加速和工业的发展，电力电缆的应用越来越广泛。

电力电缆的敷设质量和质量控制对于电力系统的安全、稳定运行至关重要。

本文将介绍电力电缆的敷设方式、质量控制措施以及常见问题解决方案。

电力电缆的敷设主要分为室内、室外、直接接地和非直接接地等情况。

室内敷设主要采用电缆沟、电缆架、穿管等方式；室外敷设则多采用直埋、架空、管道等方式。

直埋敷设适用于各种土壤条件，但需注意防水、防鼠、防盗等方面；架空敷设具有便于维修、易于发现故障点等优点，但需要注意防机械损伤、防晒、防盗等方面。

电力电缆敷设时需要注意质量控制。

首先，应选择合适的敷设方式，根据实际情况进行选择，避免过度浪费。

其次，敷设过程中要注意避免损伤电缆，如划伤、扭曲、挤压等。

此外，电缆的弯曲半径也应符合标准要求，防止过度弯曲导致电缆损坏。

在敷设过程中还需注意电缆的固定，避免电缆移位或受力损伤。

为了确保电力电缆的敷设质量和安全运行，需要进行质量检测。

主要包括外观检查、耐压试验、泄漏试验等方面。

外观检查主要检查电缆的外观有无损伤、划痕、扭曲等；耐压试验检查电缆的绝缘性能，确保在高压运行条件下电缆能够安全运行；泄漏试验则主要用于检测电缆的密封性能，防止漏电事故的发生。

在电力电缆敷设过程中，常常会遇到一些问题，如电缆故障、信号不稳定等。

对于这些问题，需要采取相应的解决方案。

对于电缆故障，需要进行故障定位和修复，常用的方法有电桥法、声测法等；对于信号不稳定，需要进行线路检查、设备调试等方面的工作。

总之，电力电缆的敷设和质量控制是电力系统安全、稳定运行的重要保障。

在电力电缆的敷设过程中，需要选择合适的敷设方式，注意避免损伤电缆，确保电缆的弯曲半径符合标准要求。

在敷设过程中还需要进行质量检测，确保电力电缆的质量和安全运行。

针对敷设过程中遇到的问题，需要采取相应的解决方案，保证电力系统的稳定运行。

未来，随着科技的不断进步和人们对电力安全要求的提高，电力电缆的敷设和质量控制措施将更加完善和严格。

电缆的四种敷设方式
1、架空敷设：
架空敷设是一种在天然路基上沿着规定路线从桩台上提升到一定高度，以支架衬挂或电力拖拉机拉缆的方式，把电缆从就设桩台间逐段固定
的电力敷设工法，它的特点是保证了电缆敷设高度要求，减轻了限高
建筑物对电缆的影响，避免了电缆在重车辆行驶中或者受洪水冲刷等
情况的危害，保证了电缆的安全运行。

2、用沙式敷设：
沙式敷设是把电缆设置在天然路基上或者路面沟槽中而不使用支撑装
置和附件，电缆整体直线埋入沟槽置于一定深度，并以沙土覆盖的电
力敷设工法。

它的特点是省工省料，不占用道路空间，避免支架的占地、受力，不用限高，当路面施工时，可以不破坏电缆布设。

3、沟穴敷设：
沟穴敷设是把电缆固定在天然路基上，用挖沟法埋设沟槽、垫块和侧
坡路基石，把电缆放置其间，布设恰当并用沙土覆盖的电力敷设工法，它的特点是不占用道路行车空间，限高时可不受影响，有效地避免了
重车辆行驶、洪水冲刷等外界影响，在填土上均匀紧实不生沙，确保
电缆的正常运行。

4、墙壁敷设：
墙壁敷设是把电缆沿某建筑物的墙壁单独敷设的电缆布放形式，安装
位置一般在地下室或进入楼房的电缆沟中，以插入入墙管内敷设，要
在路堤旁缺口及护坡处予以穿经，并用水泥砂浆进行封堵，防止污染防止电缆老化，确保电缆的正常运行。

电气工程师基础知识点电缆敷设的方式电缆敷设是电气工程中非常重要的一项工作。

电缆敷设的方式有多种，下面将介绍一些常见的电缆敷设方式。

1.直埋敷设方式：直埋敷设方式是将电缆直接埋在地下。

这种方式适用于地面上没有其他建筑物或其他障碍物的情况下，可以保护电缆免受外界的机械损伤和环境影响。

2.架空敷设方式：架空敷设方式是将电缆架空安装在电缆托架上。

这种方式适用于电缆跨越较长的距离，比如山区或者大型工业厂区等地方。

3.地沟敷设方式：地沟敷设方式是将电缆安装在预先开挖好的地沟中，然后用土填埋。

这种方式适用于一些需要较深埋设的情况，如公路、铁路和城市道路等。

4.管道敷设方式：管道敷设方式是将电缆安装在预先安装好的管道中。

这种方式适用于需要在地下进行较长距离传输电缆的情况，如城市供电干线。

5.悬挂敷设方式：悬挂敷设方式是将电缆悬挂在建筑物的梁和墙上。

这种方式适用于一些建筑物内部的电缆布线，可以节省空间，使得电缆更容易安装和维护。

6.水下敷设方式：水下敷设方式是将电缆安装在水下，常见于海底电缆。

这种方式适用于跨越海洋或者深水区域进行电缆传输的情况，需要考虑水下环境对电缆的影响。

以上是常见的电缆敷设方式，根据具体的工程情况和要求，可以选择适合的敷设方式。

1.选择适当的电缆类型和规格，根据工程所需的电流、电压和传输距离等参数来确定电缆的选择。

2.在敷设过程中，需要保护电缆免受机械损伤和过载等因素的影响。

可以采取一些保护措施，如使用防护管、保护套等。

3.在完成敷设后，需要进行电缆的测试和绝缘检查等工作，以确保电缆的正常运行。

总之，电缆敷设是电气工程中至关重要的一部分，选择适当的敷设方式和合理的电缆规格，能够确保电缆的安全使用和可靠的电力传输。

同时，还需要进行维护和检修等工作，以延长电缆的使用寿命。

电力电缆的一般施工方法（一）引言概述：电力电缆是输送电能的重要设备，其施工方法直接影响着电缆的质量与稳定性。

本文将从电力电缆施工的整体流程出发，介绍电缆敷设、接线与保护等关键环节的一般施工方法。

正文：一、电缆敷设1.选择合适的敷设方式：直埋敷设、管道敷设、架空敷设等。

2.确定敷设路径：根据设计要求、现场条件和环境情况等综合考虑，确定最佳敷设路径。

3.进行场地准备：清理路线，挖掘沟槽或其他必要的场地准备工作。

4.布置敷设设备：准备好敷设所需的工具、设备和材料，确保施工顺利进行。

5.进行电缆敷设：按照设计要求和施工方案，进行电缆的敷设工作，确保敷设质量。

二、电缆接线1.准备接线材料和工具：根据电缆规格和接线要求，准备好所需的接线材料和工具。

2.剥除电缆绝缘：使用合适的工具，将电缆绝缘层适当剥除，露出导体。

3.清理导体表面：使用清洁剂或其他方法清洁导体表面，确保接线质量。

4.进行电缆连接：按照接线要求，进行电缆的连接工作，确保接线牢固可靠。

5.进行电缆绝缘处理：使用绝缘套管、绝缘板等材料进行绝缘处理，以保护接线部分。

三、电缆保护1.选择合适的保护材料：根据环境要求和电缆特性，选择适合的保护材料。

2.进行电缆保护施工：按照设计要求，进行电缆保护的施工工作，如铺设保护层、设置防护设施等。

3.进行电缆固定：使用合适的固定方式，对电缆进行固定，防止移动和损坏。

4.进行电缆标识：对电缆进行标识，方便运维人员进行日常维护和保养工作。

5.进行电缆测试：在保护完毕后，进行电缆测试，确保电缆的正常运行。

总结：本文从电缆敷设、接线和保护三个方面介绍了电力电缆的一般施工方法。

在电缆敷设过程中，要选择合适的敷设方式和路径，并进行场地准备；在电缆接线环节，要做好材料和工具准备，保证接线牢固可靠；在电缆保护方面，要选择适合的保护材料和固定方式，并对电缆进行测试和标识。

通过科学的施工方法，可确保电缆的质量和使用效果。

电力电缆敷设方案1. 引言电力电缆的敷设是电力工程中的重要环节。

正确的电缆敷设方案能够确保电力系统的稳定运行，同时降低敷设成本和维护费用。

本文将介绍电力电缆敷设的一般步骤和几种常用的敷设方案，供电力工程师参考。

2. 电缆敷设的一般步骤电缆敷设的一般步骤如下：步骤1：确定敷设线路根据工程的需求，确定电缆敷设的线路。

需要考虑的因素包括地形地貌、交通情况、周围环境等。

步骤2：设计敷设方案根据敷设线路的特点，设计合适的敷设方案。

要考虑的因素包括电缆类型、电流负载、敷设方式、敷设深度、电缆保护措施等。

步骤3：准备工作进行实地勘察，确定敷设线路，清理敷设线路周围的障碍物，并对敷设线路进行打测。

步骤4：敷设电缆根据设计方案，进行电缆的准备工作，如切割、拼接、标号等。

然后进行电缆的敷设工作，包括挖槽、埋设电缆、填埋复原等。

步骤5：电缆测试与调试完成电缆敷设后，对敷设的电缆进行测试与调试，确保电缆的质量和性能达到要求。

步骤6：完工验收对敷设的电缆进行完工验收，包括电缆连通性测试、设备运行测试等。

3. 常用的电缆敷设方案下面介绍几种常用的电缆敷设方案：方案1：架空敷设架空敷设是将电力电缆悬挂在支架上，通常用于中小型电力工程和远程地区的电缆敷设。

优点是施工周期短，成本低，但易受自然因素和人为破坏影响。

方案2：直埋敷设直埋敷设是将电力电缆直接埋入地下，通常适用于城市和工厂等地级电力工程。

优点是安全可靠、防护性能好，但敷设难度较大，成本较高。

方案3：隧道敷设隧道敷设是将电缆穿过隧道进行敷设，通常适用于大型电力工程和长距离输电线路。

优点是保护性能好，可以避免自然因素和人为破坏，但施工难度和成本较高。

方案4：管道敷设管道敷设是将电力电缆放入管道中进行敷设，通常适用于建筑工程和地下设备敷设。

优点是安全可靠、易于维护，但施工过程中需要考虑管道布局和管道周围环境。

4. 结论电力电缆的敷设是电力工程中不可或缺的环节。

根据敷设线路的特点和工程需求，选择合适的敷设方案对于保证电力系统的正常运行具有重要意义。

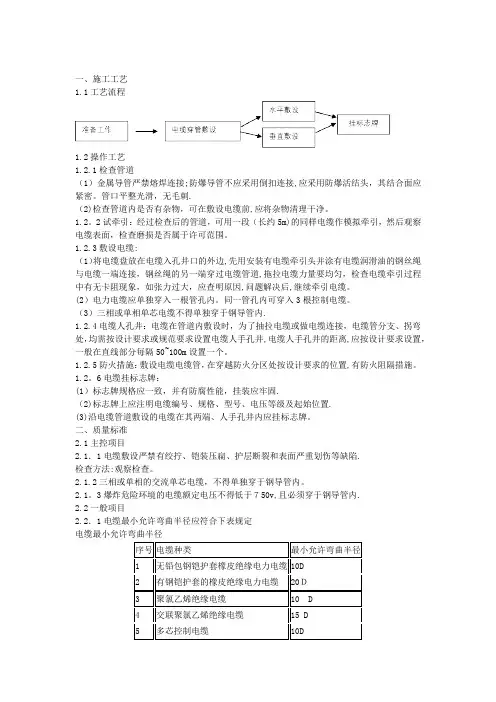

一、施工工艺1.1工艺流程1.2操作工艺1.2.1检查管道（1）金属导管严禁熔焊连接;防爆导管不应采用倒扣连接,应采用防爆活结头，其结合面应紧密。

管口平整光滑，无毛刺.（2)检查管道内是否有杂物，可在敷设电缆前,应将杂物清理干净。

1.2。

2试牵引：经过检查后的管道，可用一段（长约5m)的同样电缆作模拟牵引，然后观察电缆表面，检查磨损是否属于许可范围。

1.2.3敷设电缆:（1）将电缆盘放在电缆入孔井口的外边,先用安装有电缆牵引头并涂有电缆润滑油的钢丝绳与电缆一端连接，钢丝绳的另一端穿过电缆管道,拖拉电缆力量要均匀，检查电缆牵引过程中有无卡阻现象，如张力过大，应查明原因,问题解决后,继续牵引电缆。

(2）电力电缆应单独穿入一根管孔内。

同一管孔内可穿入3根控制电缆。

（3）三相或单相单芯电缆不得单独穿于钢导管内.1.2.4电缆人孔井：电缆在管道内敷设时，为了抽拉电缆或做电缆连接，电缆管分支、拐弯处，均需按设计要求或规范要求设置电缆人手孔井,电缆人手孔井的距离,应按设计要求设置，一般在直线部分每隔50~100m设置一个。

1.2.5防火措施：敷设电缆电缆管，在穿越防火分区处按设计要求的位置,有防火阻隔措施。

1.2。

6电缆挂标志牌：(1）标志牌规格应一致，并有防腐性能，挂装应牢固.（2)标志牌上应注明电缆编号、规格、型号、电压等级及起始位置.(3)沿电缆管道敷设的电缆在其两端、人手孔井内应挂标志牌。

二、质量标准2.1主控项目2.1．1电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷.检查方法:观察检查。

2.1.2三相或单相的交流单芯电缆，不得单独穿于钢导管内。

2.1。

3爆炸危险环境的电缆额定电压不得低于７50v,且必须穿于钢导管内.2.2一般项目2.2．1电缆最小允许弯曲半径应符合下表规定电缆最小允许弯曲半径注:Ｄ为电缆外径.2.2.2电缆敷设在穿越不同防火区的电缆管道处，按设计要求位置,有防火隔断措施。

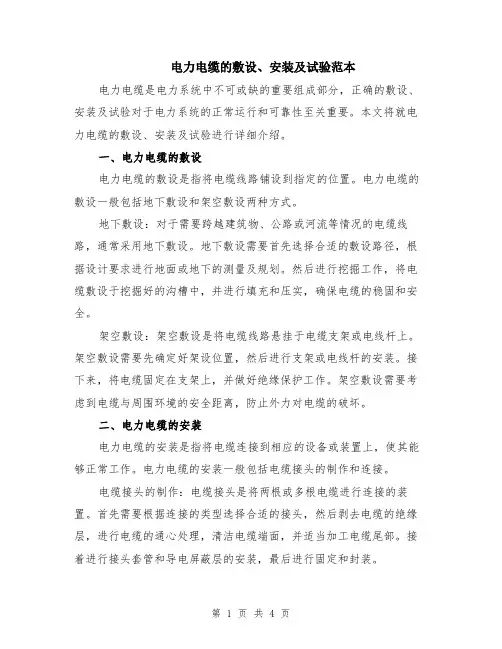

电力电缆的敷设、安装及试验电缆是电力系统中重要的输电部件之一，它通过电缆连接电源和负载，将电能传递到目的地。

电力电缆的敷设、安装及试验是保障电力系统安全、可靠运行的重要环节。

电力电缆的敷设方式直埋直埋是指将电缆放置在挖出的沟槽之中，沟槽的深度、宽度与电缆型号、规格、电压等参数有关。

直埋敷设电缆的优点在于紧凑、美观、抗外力强度高，对环境影响小；缺点是维修不方便，故障修复耗时长。

架空架空敷设电缆是指电缆悬挂在高空中，利用绝缘材料固定的方式进行敷设。

这种敷设方式的优点在于建设、修缮方便，对行车、通行影响小；缺点是电缆悬空，容易受外界影响影响，绝缘性能不如直埋敷设。

管道敷设管道敷设是指电缆被放置在钢管或其它材料的管道之中，材料的选择要与电缆的材质相适应，以确保电缆不被损坏。

管道敷设电缆的优点在于具有防腐、耐寒性好、对外界干扰小等特点；缺点是维护和检修难度大。

安装前准备在进行电缆安装之前，需要进行一系列准备工作，包括：1.检查所使用的电缆是否符合要求，检查和确定电缆的型号、性能、长度、维修、入地深度等参数。

2.检查安装工具及器械、材料等是否齐全。

3.确定电缆敷设的方向、路径、深度等等，对施工环境进行评估，以便确保工作安全。

安装过程1.首先对坑道或沟槽进行准确的测量和标定，以避免因坑道或沟槽尺寸不合适而带来的不必要浪费和损失。

2.在电缆起点处的电缆保护管内取一段合适长度的电缆及连接头装配完成后，引入安装现场。

3.按照设计要求对电缆进行滑入管道、沟槽或挖坑等敷设方式进行安装。

4.安装完成之后，必须进行测试验证，确保电缆的安装质量和运行状态良好。

电缆通电试验电缆通电试验是指在电缆通电前对其进行的一次综合试验，主要目的是确定电缆中有无损伤、绝缘是否存在导电、涂层处理是否充分、组成是否正确等。

具体要点如下：1.通电试验前，需要将电缆放置一段时间，以便电缆的一切保护措施得到充分的潜伏和改善。

2.通电试验可以通过在线伏安表、部分放电检测和精密测试仪器等设备，以将电缆暴露在电场中。

电力电缆的敷设、安装及试验电力电缆同架空线路一样，也是输送和分配电能的。

一般来讲，由于受安全方面，市容市貌及环境位置限制等特殊情况的约束，要采用电力电缆进行输送电能。

下面就电力电缆（本文以10kV电缆为例，下同）在敷设、安装、试验几个方面加以说明。

1电力电缆的敷设准备工作：检查所敷设电缆是否符合规格要求，检查电缆心线是否进水受潮，是否有机械损伤，检查所需的各种材料、工器具是否合格、齐全。

各项工作准备就绪，将电力电缆运输到工作现场。

直埋式电缆的敷设施工：根据设计图纸和现场情况决定电力电缆走向，丈量电缆路径长度。

根据路径长度来截电力电缆，一般要留有1~2m的裕度；然后进行划线，用白石灰在地面上标明电缆沟的位置和开挖宽度，其宽度要根据人体宽度和电缆数量确定，一般开挖宽度为0.5~0.6m，深度0.8m。

挖沟时应垂直开挖，挖出来的泥土分别堆放在沟的两旁，便于回填。

电缆沟验收合格后，在沟的底部铺上100mm厚的沙层，以保护电缆。

然后采用机械引力或人力进行电缆敷设，放入沟内，检查合格后，电缆周围再覆以100mm的软土或沙层，盖上保护盖板，最后将沟两边的泥土回填至沟内，敷设电缆结束。

若事前已预挖好电缆沟，可直接将电缆放入电缆沟的电缆支架上，可省去挖沟一项。

2电力电缆的安装根据固定电缆支架至电气连接头的长度，割去塑料护套。

距剖塑口30mm处锯钢甲，并用塑料带将钢甲扎紧。

距钢甲10mm处剖去内护套，用喷灯烘热防腐层，并用砂布清理防腐层。

套进聚氯乙烯手套，用热缩管将手套下口封住，在手套指口向上留20mm屏蔽层，并将半导电布层松开。

用自粘橡胶带在管口上离半导电层5mm处包一应力锥，在应力锥上包两层橡胶带，同时将手指口封住。

做好相序标记，分别在三相心线上套上黄、绿、红相色热缩塑料管。

在户外电缆的线心端部套上防雨罩，用自粘性橡胶带加以固定。

户内电缆可省去此项。

根据线鼻子深度加5mm剥去线心绝缘，套上线鼻子，用空气压线钳压接好。

中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式：1.地下直埋敷设：该方式适用于电缆敷设在深度较浅的地下，如城市道路、农村道路、小区等地方。

敷设前应该进行地质勘测，确定土壤的承载力和张力。

埋置深度一般是电缆直径的0.7-1.2倍，若遇到较硬的地层，还需要进行隧道开挖。

为了保护电缆，需要在电缆周围填充砂、炭等材料，并且在地表挖掘的地方进行标注和围栏。

2.管道敷设：中低压电力电缆可以通过埋在管道内的方式进行敷设，该方式适用于需要保护电缆不受机械损伤的场所。

在敷设前，应对管道进行清理和维修，以确保管道无堵塞和破损。

敷设时，需要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。

同时，为了方便维修和更换，还应设置阀门、检修口等设施。

3.桥架敷设：桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。

桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。

在敷设时，需要注意电缆的坐标、整齐、美观。

同时，还需考虑电缆的导热、导电等特性，在电缆过载时需安装散热设备。

4.架空敷设：架空敷设适用于农村、山区及临时用电的地方。

在架空敷设时，应保持电缆的张力，避免过大或过小。

同时，还需要考虑电缆的跨越、斜拉、排列等因素，以及适当设置电缆沟槽和电缆夹具。

二、中低压电力电缆敷设要求：1.确保安全：敷设过程中要注意人身安全，符合相关安全规范和要求。

敷设时，电缆应与其他管道、设备保持一定距离，避免相互干扰和损坏。

2.保护电缆：电缆在敷设过程中应避免受到机械损坏和过大的拉力。

地下敷设时，应保持适当的埋设深度，防止受到外力冲击。

架空敷设时，应注意电线杆、电缆悬挂点等设置的合理性。

3.关注环境：敷设电缆时，应考虑周边环境对电缆的影响。

如敷设于高温环境或潮湿环境中，应选用特殊材料的电缆，并进行相应的绝缘和防护措施。

4.耐久性和可维护性：电缆敷设需要考虑电缆的使用寿命和维护方便性。

选用合适的电缆材料和绝缘材料，确保电缆的耐久性。

同时，在设计时还要考虑到维修和更换电缆的方便性。
