继电器的接法 选型测试及主要参数说明1

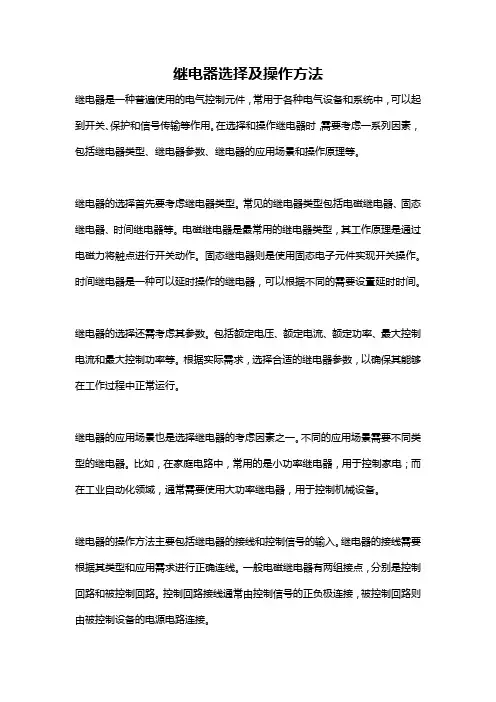

继电器选择及操作方法继电器是一种普遍使用的电气控制元件，常用于各种电气设备和系统中，可以起到开关、保护和信号传输等作用。

在选择和操作继电器时，需要考虑一系列因素，包括继电器类型、继电器参数、继电器的应用场景和操作原理等。

继电器的选择首先要考虑继电器类型。

常见的继电器类型包括电磁继电器、固态继电器、时间继电器等。

电磁继电器是最常用的继电器类型，其工作原理是通过电磁力将触点进行开关动作。

固态继电器则是使用固态电子元件实现开关操作。

时间继电器是一种可以延时操作的继电器，可以根据不同的需要设置延时时间。

继电器的选择还需考虑其参数。

包括额定电压、额定电流、额定功率、最大控制电流和最大控制功率等。

根据实际需求，选择合适的继电器参数，以确保其能够在工作过程中正常运行。

继电器的应用场景也是选择继电器的考虑因素之一。

不同的应用场景需要不同类型的继电器。

比如，在家庭电路中，常用的是小功率继电器，用于控制家电；而在工业自动化领域，通常需要使用大功率继电器，用于控制机械设备。

继电器的操作方法主要包括继电器的接线和控制信号的输入。

继电器的接线需要根据其类型和应用需求进行正确连线。

一般电磁继电器有两组接点，分别是控制回路和被控制回路。

控制回路接线通常由控制信号的正负极连接，被控制回路则由被控制设备的电源电路连接。

继电器的控制信号输入主要分为两种方式，分别是直流电源输入和交流电源输入。

直流电源输入一般为继电器的控制回路接入直流电源的正负极；交流电源输入则是通过交流电源的正负极输入到继电器的控制回路。

选择控制信号的输入方式应根据继电器的额定电压和应用场景来确定。

操作继电器时还需注意以下几点：1. 建议使用适配器或电源接口进行电源供给，确保电源稳定；2. 在操作继电器之前，应先检查继电器参数是否符合实际需求，并确保继电器与被控制设备的额定电压和电流匹配；3. 继电器的控制信号应通过绝缘方式传输，以防止电气干扰和故障；4. 继电器的接线应牢固可靠，确保信号传输的稳定性；5. 定期检查继电器的工作状态，如发现异常应及时更换或修理。

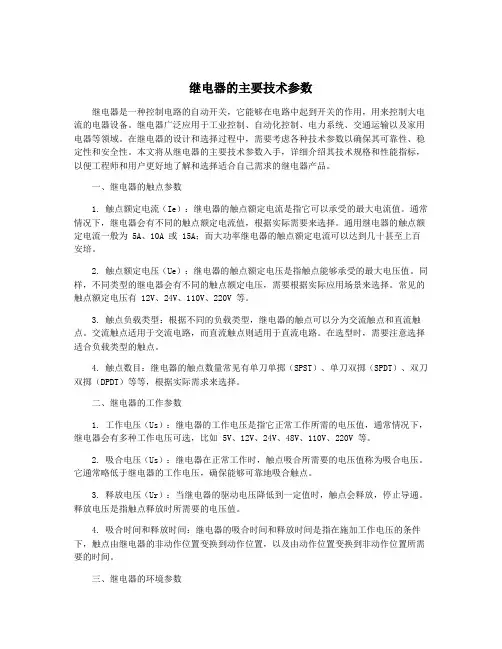

继电器的主要技术参数继电器是一种控制电路的自动开关，它能够在电路中起到开关的作用，用来控制大电流的电器设备。

继电器广泛应用于工业控制、自动化控制、电力系统、交通运输以及家用电器等领域。

在继电器的设计和选择过程中，需要考虑各种技术参数以确保其可靠性、稳定性和安全性。

本文将从继电器的主要技术参数入手，详细介绍其技术规格和性能指标，以便工程师和用户更好地了解和选择适合自己需求的继电器产品。

一、继电器的触点参数1. 触点额定电流（Ie）：继电器的触点额定电流是指它可以承受的最大电流值。

通常情况下，继电器会有不同的触点额定电流值，根据实际需要来选择。

通用继电器的触点额定电流一般为 5A、10A 或 15A；而大功率继电器的触点额定电流可以达到几十甚至上百安培。

2. 触点额定电压（Ue）：继电器的触点额定电压是指触点能够承受的最大电压值。

同样，不同类型的继电器会有不同的触点额定电压，需要根据实际应用场景来选择。

常见的触点额定电压有 12V、24V、110V、220V 等。

3. 触点负载类型：根据不同的负载类型，继电器的触点可以分为交流触点和直流触点。

交流触点适用于交流电路，而直流触点则适用于直流电路。

在选型时，需要注意选择适合负载类型的触点。

4. 触点数目：继电器的触点数量常见有单刀单掷（SPST）、单刀双掷（SPDT）、双刀双掷（DPDT）等等，根据实际需求来选择。

二、继电器的工作参数1. 工作电压（Us）：继电器的工作电压是指它正常工作所需的电压值，通常情况下，继电器会有多种工作电压可选，比如 5V、12V、24V、48V、110V、220V 等。

2. 吸合电压（Us）：继电器在正常工作时，触点吸合所需要的电压值称为吸合电压。

它通常略低于继电器的工作电压，确保能够可靠地吸合触点。

3. 释放电压（Ur）：当继电器的驱动电压降低到一定值时，触点会释放，停止导通。

释放电压是指触点释放时所需要的电压值。

4. 吸合时间和释放时间：继电器的吸合时间和释放时间是指在施加工作电压的条件下，触点由继电器的非动作位置变换到动作位置，以及由动作位置变换到非动作位置所需要的时间。

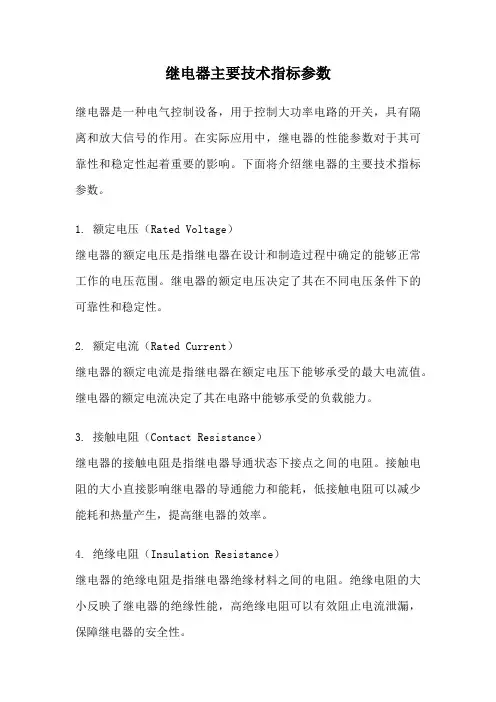

继电器主要技术指标参数继电器是一种电气控制设备，用于控制大功率电路的开关，具有隔离和放大信号的作用。

在实际应用中，继电器的性能参数对于其可靠性和稳定性起着重要的影响。

下面将介绍继电器的主要技术指标参数。

1. 额定电压（Rated Voltage）继电器的额定电压是指继电器在设计和制造过程中确定的能够正常工作的电压范围。

继电器的额定电压决定了其在不同电压条件下的可靠性和稳定性。

2. 额定电流（Rated Current）继电器的额定电流是指继电器在额定电压下能够承受的最大电流值。

继电器的额定电流决定了其在电路中能够承受的负载能力。

3. 接触电阻（Contact Resistance）继电器的接触电阻是指继电器导通状态下接点之间的电阻。

接触电阻的大小直接影响继电器的导通能力和能耗，低接触电阻可以减少能耗和热量产生，提高继电器的效率。

4. 绝缘电阻（Insulation Resistance）继电器的绝缘电阻是指继电器绝缘材料之间的电阻。

绝缘电阻的大小反映了继电器的绝缘性能，高绝缘电阻可以有效阻止电流泄漏，保障继电器的安全性。

5. 机械寿命（Mechanical Life）继电器的机械寿命是指继电器在额定负载下能够正常工作的次数。

机械寿命的长短直接关系到继电器的使用寿命和可靠性，高机械寿命可以延长继电器的使用寿命。

6. 电气寿命（Electrical Life）继电器的电气寿命是指继电器在额定负载下能够正常导通和断开的次数。

电气寿命的长短直接关系到继电器的可靠性和稳定性，高电气寿命可以保证继电器在长时间使用中的稳定性。

7. 响应时间（Response Time）继电器的响应时间是指继电器从接收到控制信号到实际动作的时间间隔。

响应时间的短长直接影响继电器的实时控制能力，短响应时间可以提高继电器的控制精度。

8. 工作温度范围（Operating Temperature Range）继电器的工作温度范围是指继电器能够正常工作的温度范围。

继电器的接线方法继电器是一种电气控制设备，广泛应用于自动化控制系统中。

它可以通过控制一个电路的开关状态来控制另一个电路的开关状态。

在实际的电气工程中，继电器的接线方法非常重要，它直接影响到继电器的工作性能和安全可靠性。

下面我们将详细介绍继电器的接线方法。

首先，我们需要了解继电器的基本接线原理。

继电器一般由触点、电磁线圈和辅助触点组成。

触点是继电器的主要部件，它可以打开或关闭电路。

电磁线圈则是用来产生电磁吸引力，控制触点的开关状态。

辅助触点用于辅助控制其他设备或电路。

在接线时，我们需要根据继电器的具体型号和功能要求来选择合适的接线方法。

接下来，我们将介绍几种常见的继电器接线方法。

首先是单相继电器的接线方法。

单相继电器一般有两个触点，分别用来控制正常工作电路和辅助电路。

在接线时，我们需要将正常工作电路的电源线连接到继电器的触点上，然后将负载设备的线缆连接到触点的另一端。

同时，我们还需要将辅助电路的线缆连接到辅助触点上，以实现对其他设备的控制。

其次是三相继电器的接线方法。

三相继电器一般有三组触点，用来控制三相电路的开关状态。

在接线时，我们需要将三相电源线连接到继电器的触点上，然后将负载设备的线缆连接到触点的另一端。

同时，我们还需要根据实际需求来选择合适的辅助触点进行接线，以实现对其他设备的控制。

最后，我们还需要注意一些继电器接线过程中的注意事项。

首先是接线时需要确保电路处于断电状态，以免发生触电事故。

其次是需要根据继电器的额定电流和电压来选择合适的导线规格，以确保电路的安全可靠性。

此外，还需要注意接线的牢固性和接触的可靠性，以免因接线不良导致电路故障。

总的来说，继电器的接线方法是电气工程中的重要环节，它直接关系到电路的正常工作和安全可靠性。

在接线时，我们需要根据继电器的型号和功能要求来选择合适的接线方法，并严格按照接线图进行接线。

同时，还需要注意一些接线过程中的注意事项，以确保电路的安全可靠性。

希望以上内容能够对大家有所帮助，谢谢阅读！。

继电器选择方法与技巧继电器选择方法与技巧：继电器选择规范与标准是什么？时间：2016-05-01 07:22:14编辑：电工栏目：继电器导读：有关继电器的选择方法，继电器先用准则，继电器选用常识，包括按使用环境造型、按输入信号不同确定继电器种类、根据负载情况选择继电器触点的种类和容量等关键要素。

继电器的选择方法与技巧1、按使用环境选型使用环境条件主要指温度（最大与最小）、湿度（一般指40摄氏度下的最大相对湿度）、低气压（使用高度1000米以下可不考虑）、振动和冲击。

此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。

由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。

对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。

选用直流继电器要选用带线圈瞬态抑制电路的产品。

那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。

2、按输入信号不同确定继电器种类按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。

这里特别说明电压、电流继电器的选用。

若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。

3、输入参量的选定与用户密切相关的输入量是线圈工作电压（或电流），而吸合电压（或电流）则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。

对用户来讲，它只是一个工作下极限参数值。

控制安全系数是工作电压（电流）/吸合电压（电流），如果在吸合值下使用继电器，是不可靠的、不安全的，环境温度升高或处于振动、冲击条件下，将使继电器工作不可靠。

整机设计时，不能以空载电压作为继电器工作电压依据，而应将线圈接入作为负载来计算实际电压，特别是电源内阻大时更是如此。

当用三极管作为开关元件控制线圈通断时，三极管必须处于开关状态，对6VDC以下工作电压的继电器来讲，还应扣除三极管饱和压降。

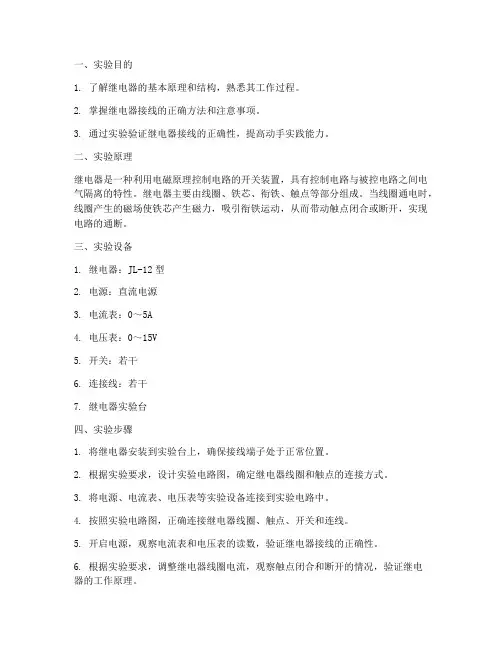

一、实验目的1. 了解继电器的基本原理和结构，熟悉其工作过程。

2. 掌握继电器接线的正确方法和注意事项。

3. 通过实验验证继电器接线的正确性，提高动手实践能力。

二、实验原理继电器是一种利用电磁原理控制电路的开关装置，具有控制电路与被控电路之间电气隔离的特性。

继电器主要由线圈、铁芯、衔铁、触点等部分组成。

当线圈通电时，线圈产生的磁场使铁芯产生磁力，吸引衔铁运动，从而带动触点闭合或断开，实现电路的通断。

三、实验设备1. 继电器：JL-12型2. 电源：直流电源3. 电流表：0～5A4. 电压表：0～15V5. 开关：若干6. 连接线：若干7. 继电器实验台四、实验步骤1. 将继电器安装到实验台上，确保接线端子处于正常位置。

2. 根据实验要求，设计实验电路图，确定继电器线圈和触点的连接方式。

3. 将电源、电流表、电压表等实验设备连接到实验电路中。

4. 按照实验电路图，正确连接继电器线圈、触点、开关和连线。

5. 开启电源，观察电流表和电压表的读数，验证继电器接线的正确性。

6. 根据实验要求，调整继电器线圈电流，观察触点闭合和断开的情况，验证继电器的工作原理。

五、实验结果与分析1. 实验结果：按照实验步骤连接好电路后，开启电源，电流表和电压表显示正常。

当调整线圈电流时，触点能够正常闭合和断开。

2. 分析：实验结果表明，继电器接线正确，能够实现电路的通断控制。

在实验过程中，需要注意以下几点：（1）确保继电器线圈和触点的连接正确，避免接触不良或短路现象。

（2）在调整线圈电流时，要缓慢进行，避免过大的电流冲击损坏继电器。

（3）观察实验现象时，要注意安全，避免触电等事故。

六、实验总结本次实验通过对继电器接线的操作，加深了对继电器原理和结构的理解，掌握了继电器接线的正确方法和注意事项。

在实验过程中，培养了动手实践能力和观察能力。

同时，也认识到在实验操作中要注意安全，遵守实验规范。

七、实验报告实验一：继电器接线实验一、实验目的了解继电器的基本原理和结构，掌握继电器接线的正确方法和注意事项。

时间继电器的接线和检测方法及工作原理时间继电器是一种用来控制电气设备开关状态和时间延迟的电器设备。

它通常由控制电压、输出电压、控制电路和延时元件组成。

时间继电器可以用于自动控制、计时、计数等各种领域。

下面将详细介绍时间继电器的接线和检测方法以及工作原理。

一、接线方法1.控制电源接线：时间继电器通常需要外接控制电源。

在接线时，将控制电源的正极和继电器上的控制端（COIL）连接，将控制电源的负极和继电器的公共端（COM）连接即可。

2.继电器输出接线：继电器的输出通常有两个接点，一般是常闭接点（NO）和常开接点（NC）。

在接线时，可以根据需要选择常闭接点或常开接点。

将电源负极接到公共端（COM），电源正极接到常闭接点（NO）或常开接点（NC），将需要控制的设备接到继电器输出接点的另一端即可。

3.延时设置接线：有些时间继电器可以通过设置来实现延时时间的调整。

在接线时，将设备的延时时间调节旋钮或开关与继电器的延时设置接点相连即可。

二、检测方法1.外观检测：首先要检查继电器外观是否完好无损。

包括继电器外壳是否损坏、继电器插脚是否断裂、零部件是否完好等。

2.功能检测：通过接通或断开控制电源来检测继电器的开关控制功能是否正常。

可以将继电器的控制端（COIL）连接到电源，然后观察继电器输出接点的状态，看是否能成功控制目标设备的开关状态。

3.稳定性测试：稳定性测试主要是检测继电器的稳态性能。

可以通过不断切换控制电源开关来观察继电器的稳态开关状态，检查继电器是否存在抖动、接触不良等问题。

三、工作原理1.控制电路：控制电路包括控制电压源和继电器的控制端。

当控制电压源施加在继电器的控制端时，会产生电磁感应作用，使得继电器的触点产生翻转，从而实现设备的开关状态控制。

2.延时元件：延时元件是时间继电器的核心部件，决定了继电器的延时时间。

常见的延时元件包括热膨胀体、电容器、电感器等。

不同的延时元件具有不同的延时效果。

综上所述，时间继电器的接线方法有控制电源接线、继电器输出接线和延时设置接线等。

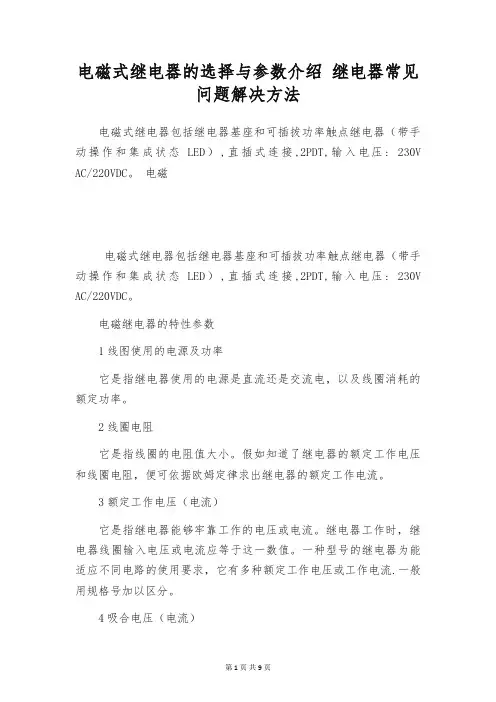

电磁式继电器的选择与参数介绍继电器常见问题解决方法电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁继电器的特性参数1线图使用的电源及功率它是指继电器使用的电源是直流还是交流电，以及线圈消耗的额定功率。

2线圈电阻它是指线圈的电阻值大小。

假如知道了继电器的额定工作电压和线圈电阻，便可依据欧姆定律求出继电器的额定工作电流。

3额定工作电压（电流）它是指继电器能够牢靠工作的电压或电流。

继电器工作时，继电器线圈输入电压或电流应等于这一数值。

一种型号的继电器为能适应不同电路的使用要求，它有多种额定工作电压或工作电流.一般用规格号加以区分。

4吸合电压（电流）它是指继电器从释放状态、到达吸合工作时的最小电压或最小电流。

此时继电器吸合是不牢靠的，又称它为动作电压（电流）。

5择放电压（电流）它是指继电器从吸合状态转换到释放状态时的最大电压或最大电流。

6触点负荷它是指触点能够承受的最大负载本领继电器触点在工作时的电压或电流审不应超过该项的规定值，否则会将触点损伤。

继电器是一种基本的电气设备，它用来打开或关闭确定数量相互独立的电路。

这种操作是利用由电压掌控的线圈绕组所产生的电磁场来实现的。

当输入量（电、磁、声、光、热）达到确定值时，输出量将发生跳动式变化的自动掌控器件。

继电器是一种电掌控器件，是一种用小电流去掌控大电流运作的一种“自动开关”，是在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

选择继电器时，应紧要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量，吸合时间及释放时间等因素。

电动机工作情况按其起动电流的1.1～1.3倍整定。

一般绕线转子异步电动机的起动电流按 2.5倍额定电流考虑，笼型异步电动机的起动电流按5—7倍额定电流考虑。

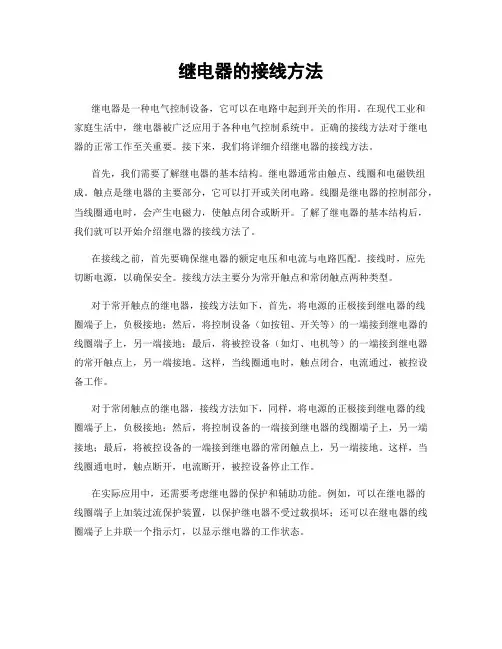

继电器的接线方法继电器是一种电气控制设备，它可以在电路中起到开关的作用。

在现代工业和家庭生活中，继电器被广泛应用于各种电气控制系统中。

正确的接线方法对于继电器的正常工作至关重要。

接下来，我们将详细介绍继电器的接线方法。

首先，我们需要了解继电器的基本结构。

继电器通常由触点、线圈和电磁铁组成。

触点是继电器的主要部分，它可以打开或关闭电路。

线圈是继电器的控制部分，当线圈通电时，会产生电磁力，使触点闭合或断开。

了解了继电器的基本结构后，我们就可以开始介绍继电器的接线方法了。

在接线之前，首先要确保继电器的额定电压和电流与电路匹配。

接线时，应先切断电源，以确保安全。

接线方法主要分为常开触点和常闭触点两种类型。

对于常开触点的继电器，接线方法如下，首先，将电源的正极接到继电器的线圈端子上，负极接地；然后，将控制设备（如按钮、开关等）的一端接到继电器的线圈端子上，另一端接地；最后，将被控设备（如灯、电机等）的一端接到继电器的常开触点上，另一端接地。

这样，当线圈通电时，触点闭合，电流通过，被控设备工作。

对于常闭触点的继电器，接线方法如下，同样，将电源的正极接到继电器的线圈端子上，负极接地；然后，将控制设备的一端接到继电器的线圈端子上，另一端接地；最后，将被控设备的一端接到继电器的常闭触点上，另一端接地。

这样，当线圈通电时，触点断开，电流断开，被控设备停止工作。

在实际应用中，还需要考虑继电器的保护和辅助功能。

例如，可以在继电器的线圈端子上加装过流保护装置，以保护继电器不受过载损坏；还可以在继电器的线圈端子上并联一个指示灯，以显示继电器的工作状态。

总之，继电器的接线方法是电气控制系统中的重要环节，正确的接线方法可以确保继电器的正常工作，同时也能保障电路的安全稳定运行。

希望本文的介绍能对大家有所帮助。

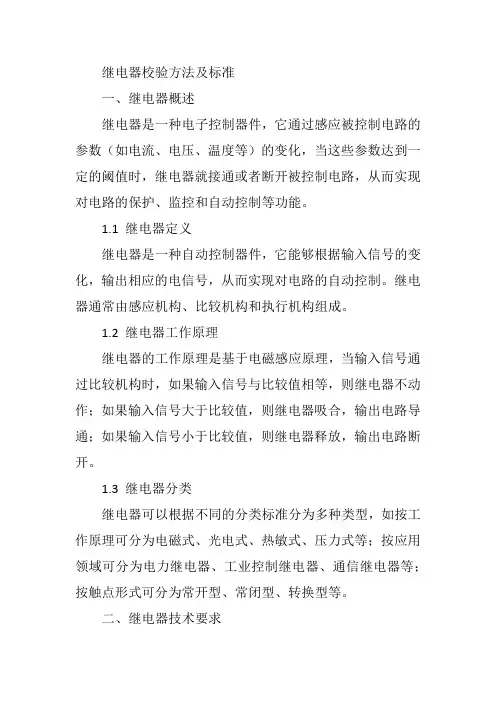

继电器校验方法及标准
一、继电器概述
继电器是一种电子控制器件，它通过感应被控制电路的参数（如电流、电压、温度等）的变化，当这些参数达到一定的阈值时，继电器就接通或者断开被控制电路，从而实现对电路的保护、监控和自动控制等功能。

1.1 继电器定义
继电器是一种自动控制器件，它能够根据输入信号的变化，输出相应的电信号，从而实现对电路的自动控制。

继电器通常由感应机构、比较机构和执行机构组成。

1.2 继电器工作原理
继电器的工作原理是基于电磁感应原理，当输入信号通过比较机构时，如果输入信号与比较值相等，则继电器不动作；如果输入信号大于比较值，则继电器吸合，输出电路导通；如果输入信号小于比较值，则继电器释放，输出电路断开。

1.3 继电器分类
继电器可以根据不同的分类标准分为多种类型，如按工作原理可分为电磁式、光电式、热敏式、压力式等；按应用领域可分为电力继电器、工业控制继电器、通信继电器等；按触点形式可分为常开型、常闭型、转换型等。

二、继电器技术要求
继电器的技术要求主要包括通用要求、技术性能要求、安全要求和环境适应性要求等方面。

2.1 通用要求
继电器的通用要求主要包括以下方面：
（1）外观完好，无损伤、变形、锈蚀等异常现象；
（2）电气性能稳定，符合设计要求；
（3）机械性能良好，动作灵敏可靠；
（4）符合相应的环保标准。

2.2 技术性能要求
继电器的主要技术性能要求包括以下方面：
（1）触点接触良好，导通能力强，断开容量大；
（2）灵敏度高，响应速度快；
（3）抗干扰能力强，可靠性高。

继电器使用方法及注意事项继电器是一种常见的电气元件，在电路中起到控制信号的放大、转化和隔离的作用。

以下是关于继电器的使用方法和注意事项的详细介绍。

一、继电器的使用方法：1.选择合适的继电器：在选用继电器时，需要根据所控制的电流、电压和负载类型等因素选择适合的继电器型号。

继电器通常标有最大允许的电流和电压。

2.接线方式：-继电器线圈接线：继电器的线圈有两个线头，通常标有“＋”和“-”，分别代表正极和负极。

为了保证继电器的正常工作，通常线圈的负极与电源的负极相连，而正极通过控制信号开关控制。

-继电器触点接线：继电器的触点有通常有两组，分别是常闭触点和常开触点。

常闭触点在继电器没有接通时闭合，而常开触点在继电器没有接通时断开。

根据所需的电路接线方式，可以选择使用常开触点或者常闭触点。

3.控制信号的输入：根据继电器的种类不同，控制信号的输入方式也会有所不同。

常见的控制信号输入方式包括：直流控制信号，交流控制信号，数字控制信号和模拟控制信号等。

4.设置工作参数：根据所需的功能，可以设置继电器的工作参数。

例如，设置动作电压、动作时间延迟等。

5.加入保护电路：为了保护继电器和其控制电路，通常需要在继电器的线圈和触点之间加入保护电路。

常见的保护电路有瞬态电压抑制器、二级保护电路等。

二、继电器的注意事项：1.选择适当的继电器类型：不同的继电器类型适用于不同的应用场景，因此需要根据具体的应用需求选择合适的继电器。

例如，需要控制高电压或高电流的负载时，应选择能够承受相应电压和电流的继电器。

2.正确接线：继电器的线圈和触点接线都需要正确连接。

接线错误可能会导致继电器无法正常工作或损坏。

应仔细查看继电器的线圈和触点电路图，并根据线路图正确接线。

3.适当控制信号的输入：继电器的控制信号通常需要满足一定的输入电压或电流范围才能正常工作，因此需要适当控制信号的输入。

过高或过低的信号可能会导致继电器无法正常工作。

4.注意电源的稳定性：继电器对电源的稳定性有一定的要求，如果电源波动过大，可能会导致继电器频繁开关或不稳定的工作。

继电器的正确接线方法继电器是电气控制中常用的电器元件，起着开关控制、保护和信号传递等作用。

正确的接线方法对于继电器的稳定运行和电路的正常工作至关重要。

下面将介绍继电器的正确接线方法。

1. 选择合适的继电器在进行接线之前，首先需要选择适合的继电器。

要考虑继电器的额定电压、额定电流和触点负载能力等参数，确保选用的继电器符合电路工作要求。

2. 接线前的准备工作在接线前，需要先断开电源，确保电路处于断电状态。

检查继电器接线端子、触点等部件是否完好无损。

清洁继电器端子，确保接触良好。

3. 继电器接线步骤1.将继电器的控制端子与控制电路相连接，一般控制端子为“Coil”标识；2.将继电器的触点端子与被控制设备连接，根据电路要求选择常开触点或常闭触点；3.接线时需注意区分继电器端子的正负极，保持接线端子的正确连接；4.如果有多个继电器需要串联或并联，按照电路设计要求进行正确连接；5.接线完成后，再次检查所有接线是否牢固、正确，确保没有接线松动或短路现象。

4. 接线后的测试接线完成后，需进行电路的测试，检查继电器的工作状态是否正常，触点是否可靠闭合或断开。

如有异常情况，应及时排除故障。

5. 安全注意事项1.在接线过程中，务必保持手部干燥，避免发生触电危险；2.使用绝缘工具进行接线操作，确保安全；3.在电路工作时要小心操作，避免触碰电路元件。

综上所述，继电器的正确接线方法是确保电路正常工作和继电器稳定运行的重要一环。

通过选择合适的继电器、注意接线步骤和安全注意事项，可以有效避免因接线不当导致的故障，保障电气设备的安全运行。

干货：各类继电器的接线方法及通用继电器接线图描述某一型号的继电器，其本身有8个接线端子，如图1。

图1继电器的外观图 8个端子的内部接线图，如图2。

图2继电器端子的内部接线图该型号继电器需要使用DC24V的电源供电。

8个接线端子如何连接？依据是什么？5和6是公共端，1和2是常闭触点，3和4是常开触点。

7、8不通电时，5-6和1-2接通，通电后断开1-2，和3-4接通①、1和2接线柱，是连在一起的。

接1和接2作用是一样的；3和4接线柱，5和6接线柱，也是如此设计。

②、5和6是公共端，是必须要接线的！1和2是常闭触点；3和4是常开触点。

选择接1（或2），还是选择接3（或4），取决于电路中用电器的要求。

现在我的电路中有一个水泵，只有在需要使用的时候，才会通电。

所以选择常闭型。

即应该接线5和3，或者6和4。

接线图如图3（a）。

图3 接线方式图3 （b）是错误的。

③、继电器的使用时，还需要连接其他电器件么？这组端子在使用时旁边要并联一个续流二极管正常情况下，这种继电器相当于双刀双掷开关。

端子中有一组（7、8）是接继电器内部的线圈的，这组端子在使用时旁边要并联一个续流二极管，二极管接入时的极性和继电器端子标注的相反（8 接二极管的负极，7-接二极管的正极），目的是让继电器驱动电流断开瞬间产生的很高的自感电压激发的电流流过二极管，而不经过其他电路以损坏（击穿）电路中的其他元件。

5和6是公共端，1和2是常闭触点，3和4是常开触点。

7、8不通电时，5-6和1-2接通，通电后断开1-2，和3-4接通。

这些触点是可以接强电（额定范围内的更高电压、更大电流）的。

责任编辑：xj原文标题：继电器的接线方法及通用继电器接线图文章出处：【微信公众号：电子工程技术】欢迎添加关注！文章转载请注明出处。

打开APP阅读更多精彩内容。

继电器的测试方法继电器是一种电气开关装置，广泛应用于各种电气控制系统中。

为确保继电器的正常工作和可靠性，需要进行严格的测试。

继电器的测试方法根据不同的测试目的和需求可以分为功能测试、可靠性测试和耐久性测试等。

一、功能测试功能测试是对继电器的各项基本功能进行测试，以验证其是否满足设计要求。

功能测试主要包括以下几个方面：1. 输入信号测试：将继电器的控制输入端接入相应的控制电路，并施加正常工作范围内的输入信号，观察继电器是否能够正确地响应。

2. 输出信号测试：将继电器的输出端接入负载电路，并观察继电器在输出动作时是否能够准确切换负载电路。

3. 动作时间测试：通过测量继电器开关动作时间，验证其是否在设定的时间范围内完成开关动作。

4. 动作次数测试：对继电器进行连续多次开关动作，并观察其是否能够正常工作。

二、可靠性测试可靠性测试是对继电器在各种正常和异常工况下的性能进行测试，以验证其在实际工作环境中的可靠性。

可靠性测试主要包括以下几个方面：1. 温度测试：将继电器放置在高温或低温环境中，观察其在不同温度条件下的工作情况，验证其是否能够正常工作。

2. 湿度测试：将继电器放置在高湿度或低湿度环境中，观察其在不同湿度条件下的工作情况，验证其是否能够正常工作。

3. 振动测试：对继电器进行振动测试，模拟继电器在实际工作环境中的振动情况，验证其是否能够正常工作。

4. 冲击测试：对继电器进行冲击测试，模拟继电器在实际工作环境中的冲击情况，验证其是否能够正常工作。

5. 绝缘测试：对继电器的绝缘性能进行测试，以验证其绝缘电阻是否符合设计要求。

三、耐久性测试耐久性测试是对继电器的长时间使用性能进行测试，以验证其在长时间运行中的可靠性和稳定性。

耐久性测试主要包括以下几个方面：1. 连续工作测试：对继电器进行长时间连续工作测试，观察其在长时间运行中的开关性能和稳定性。

2. 负载电流测试：在继电器的负载电路中施加额定电流，进行长时间的负载电流测试，观察其负载能力和稳定性。

继电器的测量方法继电器是一种常用的电力控制元器件，它通过控制小电流，来控制大电流的开关动作。

为了确保继电器的正常运行，针对继电器的测量方法进行以下介绍。

1.接线测量方法：继电器的接线是使用电线连接的。

测量继电器的接线方法是使用万用表或者电流表、电压表等测量仪器对继电器的接线进行全面检测，确保每条电线都连接正确，并且没有短路或断路等现象。

2.电参数测量方法：继电器包含很多的电参数，如输入电压、输出电压、吸合电流、释放电流等。

测试继电器的电参数时，可使用万用表或示波器等仪器进行测量。

首先，将继电器接通电源，然后使用万用表或示波器将该电路中的电压、电流进行测量，以获取继电器正常工作时的电参数数值。

3.振动测试方法：振动测试主要是测试继电器在振动环境下的可靠性和稳定性。

通过在不同振动频率和振幅下进行振动测试，观察继电器是否产生松动或故障。

测试时可使用专业的振动测试仪器，如振动台或振动试验机，将继电器放置在振动台上进行振动测试。

4.温度测试方法：温度测试是测量继电器在不同温度环境下的工作性能。

通过将继电器放置在高温或低温环境中，使用温度测量仪器对继电器的温度进行实时监测，观察其在不同温度下的工作状态。

测试结果可用来评估继电器的耐温性能和稳定性。

5.机械寿命测试方法：机械寿命测试是用来测试继电器的长期使用是否可靠。

通过使用自动装置对继电器进行频繁的开关动作，模拟实际使用场景，观察在连续开关动作下继电器的寿命和耐久能力。

测试结果可以用来评估继电器的使用寿命和可靠性。

6.绝缘电阻测试方法：绝缘电阻是继电器重要的电参数之一，对继电器的使用安全性有着重要影响。

在绝缘电阻测试中，使用万用表或专业的绝缘电阻测试仪器，对继电器的绝缘电阻进行测量。

测试时，将继电器的绝缘部分与金属或其他部分隔离，然后进行测量。

测试结果应满足相应标准，确保继电器的绝缘性能合格。

继电器选型及注意事项一、继电器的基本原理继电器是一种能够在低电流控制高电流的电气控制设备。

其主要由触点、电磁铁和外壳三部分组成。

当外部电流通过电磁铁时，电磁铁会产生磁场，吸引或释放触点，从而控制电路的开闭。

继电器适用于电压和电流较大的电路控制，具有分离高低电压电路、放大信号、稳定控制等优点。

二、继电器的选型选择合适的继电器对于电路的正常运行至关重要。

继电器的选型主要从以下几个方面考虑：1. 工作电压继电器的工作电压应与电路的工作电压保持一致，否则无法正常工作。

通常继电器的工作电压有6V、12V、24V、110V、220V等。

在选型时要根据实际需求进行选择。

2. 工作电流继电器的工作电流是指在正常工作状态下通过继电器的电流。

选型时应根据所控制电路的负载电流选择继电器的额定电流，确保继电器能够正常工作。

3. 触点类型继电器的触点有常开触点、常闭触点和换向触点等。

常开触点在继电器没有工作时处于闭合状态，当继电器工作时触点打开；常闭触点在继电器没有工作时处于断开状态，当继电器工作时触点闭合。

根据实际需求选择合适的触点类型。

4. 继电器类型根据继电器的不同控制方式，可将其分为电磁继电器、固态继电器和时间继电器等。

电磁继电器适用于开关频率低、控制电流较大的场合；固态继电器适用于控制精度要求高、开关速度要求快的场合；时间继电器适用于需要延时或定时开关的场合。

根据具体需求选择不同类型的继电器。

可靠性是继电器的重要指标之一。

可通过查阅产品规格书或使用经验评估继电器的可靠性，包括机械寿命、电气寿命等。

6. 安装尺寸与配线方式继电器的安装尺寸和配线方式也是选型时需要考虑的因素。

根据实际场景选择合适的安装尺寸和配线方式，确保继电器能够方便安装和使用。

三、继电器的注意事项在选择和使用继电器时，还需要注意以下几点：1. 继电器的负载能力继电器的负载能力是指能够承受的最大负载电流和电压。

使用时应确保所控制的负载电流和电压不超过继电器的额定负载能力，避免损坏继电器或引起安全事故。

万用表检测继电器标准参数
一、线圈电阻
使用万用表测量继电器线圈的电阻值，以判断线圈是否断路或短路。

正常情况下，线圈电阻值应在规定范围内。

二、额定电压
使用万用表测量继电器线圈的额定电压，以确保继电器在规定电压范围内工作。

三、吸合电流
使用万用表测量继电器在吸合状态下的电流，以判断继电器是否能正常工作。

正常情况下，吸合电流应不大于额定电流。

四、释放电流
使用万用表测量继电器在释放状态下的电流，以判断继电器的释放效果。

正常情况下，释放电流应不小于额定电流的5%。

五、接触电阻
使用万用表测量继电器触点的接触电阻，以判断触点是否接触良好。

正常情况下，接触电阻应不大于规定值。

六、绝缘电阻
使用万用表测量继电器线圈与触点之间的绝缘电阻，以判断继电器的绝缘性能。

正常情况下，绝缘电阻应不小于规定值。

七、耐压值
使用耐压测试仪测试继电器的耐压值，以判断继电器是否能承受规定的电压。

正常情况下，耐压值应不小于规定值。

八、延时时间
使用计时器或示波器测量继电器的延时时间，以判断继电器的工作性能。

正常情况下，延时时间应不大于规定值。

九、动作声音
听取继电器在动作时的声音，以判断继电器的动作是否正常。

正常情况下，继电器应无异常声音。

十、温升
使用温度计测量继电器在工作状态下的温升，以判断继电器的散热性能。

正常情况下，温升应不大于规定值。

十一、机械寿命
对继电器进行机械寿命测试，以评估其在使用过程中的可靠性。

正常情况机械寿命应不低于规定次数。

继电器的接线方法继电器是一种电器控制设备，它可以在电路中起到开关作用，用来控制各种电器设备的启停、方向变换、电路的连接和断开等。

在实际应用中，继电器的接线方法是非常重要的，正确的接线方法可以确保电路的正常运行，同时也能提高设备的使用寿命。

下面我们就来详细介绍一下继电器的接线方法。

1. 电源接线。

在接线继电器时，首先要将电源接线连接到继电器的电源端子上。

通常情况下，继电器会有标注为“+”和“-”或者“COM”和“NO”、“NC”的端子，其中“+”或“COM”为正极端子，“-”或“NO”、“NC”为负极端子。

在接线时，应将电源的正极接到“+”或“COM”端子上，负极接到“-”或“NO”、“NC”端子上。

2. 控制信号接线。

控制信号接线是指将控制继电器工作的信号源（比如开关、传感器等）接到继电器的控制端子上。

一般来说，继电器有一个或多个控制端子，用来接收外部的控制信号。

在接线时，应将信号源的正极接到继电器的控制端子上，负极接到继电器的公共端子上。

3. 负载接线。

负载接线是指将被控制设备（比如灯、电机等）接到继电器的负载端子上。

在接线时，应将负载的正极接到继电器的公共端子上，负极接到继电器的常开（NO）端子上。

这样，当继电器接通时，负载就会被通电，工作起来。

4. 辅助接线。

在一些特殊情况下，还需要进行辅助接线，比如接线触点、指示灯等。

这些辅助接线可以根据实际需求来进行，一般是将辅助设备的正负极分别接到继电器的对应端子上。

5. 接线注意事项。

在进行继电器接线时，需要注意以下几点，首先，要确保电源和负载的电压、电流等参数与继电器的额定参数相匹配；其次，要注意接线的牢固性和接触的良好性，避免因接触不良而引起故障；最后，要注意接线的整齐美观，避免出现杂乱无章的情况。

综上所述，继电器的接线方法是非常重要的，正确的接线方法可以确保电路的正常运行，同时也能提高设备的使用寿命。

在进行继电器接线时，需要按照电器的接线图和说明书来进行，确保每个端子都接对位置，接触牢固，接线整齐美观。

继电器接线方法继电器是一种电气控制设备，常用于控制大功率电路的开关。

在实际工程中，继电器的接线方法是非常重要的，正确的接线可以保证电路的正常运行，同时也能确保设备和人员的安全。

下面我们就来详细介绍一下继电器的接线方法。

首先，我们需要了解一下继电器的基本结构。

继电器通常由触点、电磁线圈、固定铁芯和移动铁芯等部分组成。

在接线时，需要根据继电器的具体型号和规格来确定接线方式，以确保电路的正常运行。

在接线时，首先要注意继电器的电磁线圈接线。

电磁线圈的接线通常有两种方式，一种是并联接线，另一种是串联接线。

在实际操作中，需要根据电路的具体要求来选择合适的接线方式。

并联接线可以使电磁线圈的电阻减小，提高电磁力，而串联接线则可以减小电流，降低功耗。

因此，在选择电磁线圈的接线方式时，需要根据具体情况进行合理的选择。

其次，接线时需要注意触点的接线方式。

触点是继电器的核心部分，它负责控制电路的通断。

在接线时，需要根据实际需求选择合适的触点接线方式，包括常开触点、常闭触点和复位触点等。

在接线时，需要确保触点的连接牢固可靠，避免因接触不良而导致电路故障。

最后，固定铁芯和移动铁芯的接线也是非常重要的。

固定铁芯和移动铁芯是继电器的机械部分，它们负责控制触点的开合。

在接线时，需要确保固定铁芯和移动铁芯的位置正确，以保证触点的正常运行。

同时，还需要注意固定铁芯和移动铁芯的绝缘，避免因短路而引起安全隐患。

综上所述，继电器的接线方法是非常重要的，它直接影响到电路的正常运行和设备的安全性。

在接线时，需要根据继电器的具体结构和电路的实际需求来选择合适的接线方式，同时还需要注意接线的牢固可靠和绝缘良好。

只有这样，才能确保继电器的正常运行，同时也能保障设备和人员的安全。
