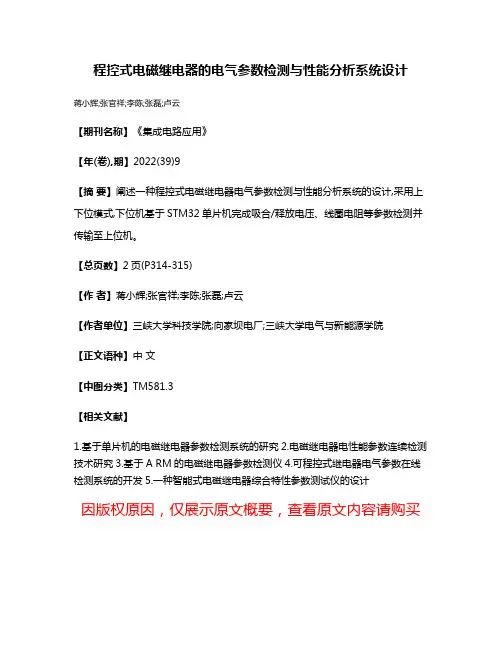

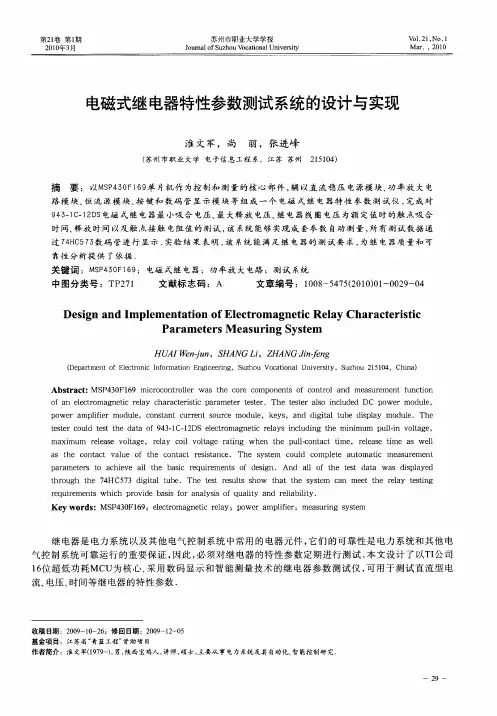

电磁式继电器特性参数测量仪

程控式电磁继电器的电气参数检测与性能分析系统设计
蒋小辉;张官祥;李陈;张磊;卢云
【期刊名称】《集成电路应用》
【年(卷),期】2022(39)9
【摘要】阐述一种程控式电磁继电器电气参数检测与性能分析系统的设计,采用上下位模式,下位机基于STM32单片机完成吸合/释放电压、线圈电阻等参数检测并传输至上位机。

【总页数】2页(P314-315)
【作者】蒋小辉;张官祥;李陈;张磊;卢云
【作者单位】三峡大学科技学院;向家坝电厂;三峡大学电气与新能源学院
【正文语种】中文
【中图分类】TM581.3
【相关文献】
1.基于单片机的电磁继电器参数检测系统的研究
2.电磁继电器电性能参数连续检测技术研究
3.基于A RM的电磁继电器参数检测仪
4.可程控式继电器电气参数在线检测系统的开发
5.一种智能式电磁继电器综合特性参数测试仪的设计
因版权原因，仅展示原文概要，查看原文内容请购买。

电磁型继电器实验报告电磁型继电器实验报告引言电磁型继电器是一种常见的电控制器件，广泛应用于电力系统、自动化控制以及通信领域。

本实验旨在通过实际操作，深入了解电磁型继电器的工作原理、特性以及应用。

一、实验目的本实验的主要目的是：1. 了解电磁型继电器的基本结构和工作原理；2. 掌握电磁型继电器的特性参数测试方法；3. 研究电磁型继电器的应用场景。

二、实验仪器与材料1. 电磁型继电器；2. 直流电源；3. 万用表；4. 开关。

三、实验步骤1. 连接电路：将直流电源的正极与电磁型继电器的一个端子相连，将直流电源的负极与电磁型继电器的另一个端子相连。

2. 测量电流：使用万用表测量通过电磁型继电器的电流。

3. 测量电压：使用万用表测量电磁型继电器两端的电压。

4. 测试特性参数：通过改变直流电源的电压，记录电磁型继电器的吸合电流和释放电流，绘制电磁型继电器的特性曲线。

5. 观察工作状态：通过改变直流电源的电压，观察电磁型继电器的工作状态，包括吸合和释放。

四、实验结果与分析1. 电磁型继电器的特性曲线：根据实验数据绘制的特性曲线显示了电磁型继电器的吸合电流和释放电流随电压的变化关系。

从曲线可以看出，随着电压的增加，吸合电流逐渐增大，释放电流逐渐减小。

这说明电磁型继电器对电压的响应是非线性的，存在一个临界值，当电压超过该值时，继电器才能吸合。

2. 工作状态观察：在实验过程中，通过改变直流电源的电压，我们可以观察到电磁型继电器的工作状态。

当电压低于临界值时，继电器保持释放状态；当电压超过临界值时，继电器吸合。

这种特性使得电磁型继电器在电路中可以起到开关的作用。

五、实验总结通过本次实验，我们深入了解了电磁型继电器的工作原理和特性。

实验结果表明，电磁型继电器对电压的响应是非线性的，存在一个临界值。

在实际应用中，我们可以根据电磁型继电器的特性曲线，选择合适的电压来控制继电器的工作状态。

电磁型继电器在电力系统、自动化控制以及通信领域有着广泛的应用，对于实现电路的开关控制具有重要意义。

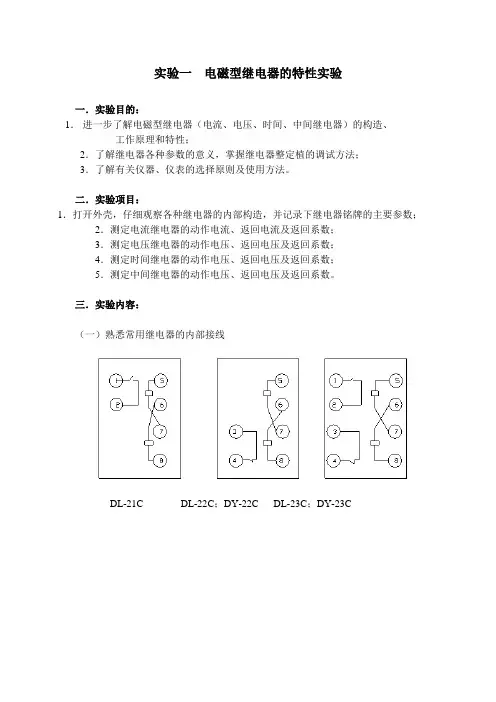

实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。

二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。

三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。

返回电流I f.j及返回系数K f。

1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。

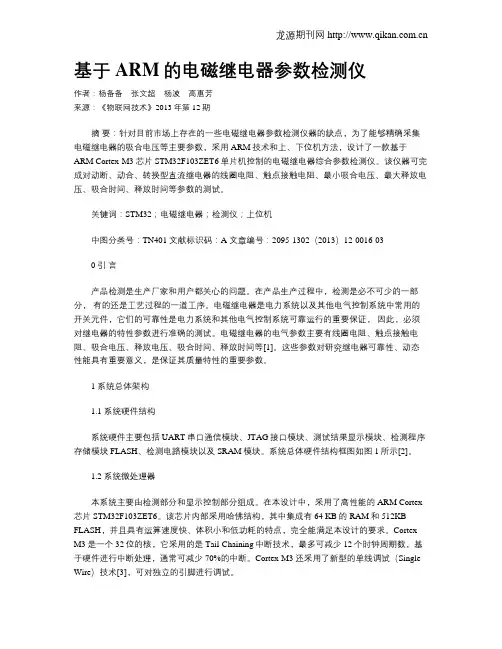

基于ARM的电磁继电器参数检测仪作者：杨备备张文超杨波高惠芳来源：《物联网技术》2013年第12期摘要：针对目前市场上存在的一些电磁继电器参数检测仪器的缺点，为了能够精确采集电磁继电器的吸合电压等主要参数，采用ARM技术和上、下位机方法，设计了一款基于ARM Cortex-M3芯片STM32F103ZET6单片机控制的电磁继电器综合参数检测仪。

该仪器可完成对动断、动合、转换型直流继电器的线圈电阻、触点接触电阻、最小吸合电压、最大释放电压、吸合时间、释放时间等参数的测试。

关键词：STM32；电磁继电器；检测仪；上位机中图分类号：TN401 文献标识码：A 文章编号：2095-1302（2013）12-0016-030 引言产品检测是生产厂家和用户都关心的问题。

在产品生产过程中，检测是必不可少的一部分，有的还是工艺过程的一道工序。

电磁继电器是电力系统以及其他电气控制系统中常用的开关元件，它们的可靠性是电力系统和其他电气控制系统可靠运行的重要保证，因此，必须对继电器的特性参数进行准确的测试。

电磁继电器的电气参数主要有线圈电阻、触点接触电阻、吸合电压、释放电压、吸合时间、释放时间等[1]。

这些参数对研究继电器可靠性、动态性能具有重要意义，是保证其质量特性的重要参数。

1 系统总体架构1.1 系统硬件结构系统硬件主要包括UART串口通信模块、JTAG接口模块、测试结果显示模块、检测程序存储模块FLASH、检测电路模块以及SRAM模块。

系统总体硬件结构框图如图1所示[2]。

1.2 系统微处理器本系统主要由检测部分和显示控制部分组成。

在本设计中，采用了高性能的ARM Cortex 芯片STM32F103ZET6。

该芯片内部采用哈佛结构，其中集成有64 KB的RAM和512KB FLASH，并且具有运算速度快、体积小和低功耗的特点，完全能满足本设计的要求。

Cortex-M3是一个32位的核，它采用的是Tail-Chaining中断技术，最多可减少12个时钟周期数，基于硬件进行中断处理，通常可减少70%的中断。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种〃自动开关〃。

故在电路中起着自动调节、安全保护、转换电路等作用。

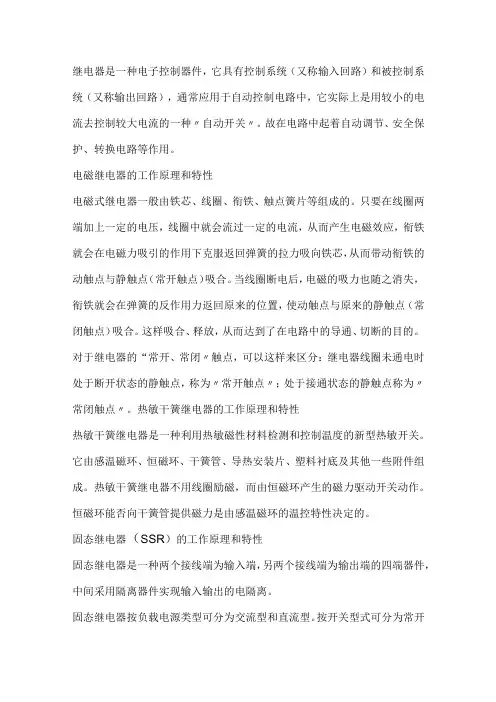

电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭〃触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为〃常开触点〃；处于接通状态的静触点称为〃常闭触点〃。

热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

继电器主要产品技术参数额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

开关机械特性测试仪技术规范1．总则:1.1 本规范书适用于开关机械特性测试仪，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求。

凡本规范中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.5 本招标技术文件经招标、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

若本标书涉及有关商务方面内容，如与招标文件的商务部分不一致时，以商务部分为准。

1.6 本招标技术文件未尽事宜，由招标、投标双方协商确定。

引用标准（以下所指均为该标准的最新版本）IEC 1000-4-4 L3 抗电磁辐射干扰(27-1000MHz)IEC 1000-4-4 抗脉冲串干扰IEC 标准 IEC 1000-4-5 抗脉冲干扰IEC 1000-4-2 L 抗静电放电干扰DL/T846.3-2004 高电压测试设备通用技术条件第3部分：高压开关综合测试仪GB 190 《危险货物包装标志》GB/T 6388-86 运输包装收发货标志》3.使用条件3.1 海拔高度:≤1000m3.2 环境温度适用范围 -20 —+50ºC3.3 设备储存环境温度范围 -40 —+70ºC3.4 环境相对湿度 (非冷凝) 0% — 97%4 具体技术要求:4.1 功能描述：4.1.1开关特性测试仪需要能够满足市面上所有不同型号断路器的机械特性参数的测试；4.1.2具有18个时间通道，12个电阻时间通道，6个干湿接点通道进行时间参数的测量，测量的参数包括合闸时间、分闸时间、合分时间、分合时间、重合闸时间、同期、电阻预投入时间、合闸电阻值等。

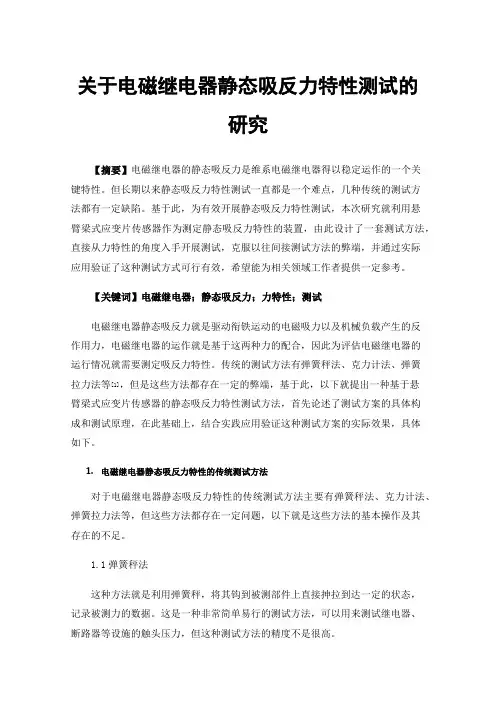

关于电磁继电器静态吸反力特性测试的研究【摘要】电磁继电器的静态吸反力是维系电磁继电器得以稳定运作的一个关键特性。

但长期以来静态吸反力特性测试一直都是一个难点，几种传统的测试方法都有一定缺陷。

基于此，为有效开展静态吸反力特性测试，本次研究就利用悬臂梁式应变片传感器作为测定静态吸反力特性的装置，由此设计了一套测试方法，直接从力特性的角度入手开展测试，克服以往间接测试方法的弊端，并通过实际应用验证了这种测试方式可行有效，希望能为相关领域工作者提供一定参考。

【关键词】电磁继电器；静态吸反力；力特性；测试电磁继电器静态吸反力就是驱动衔铁运动的电磁吸力以及机械负载产生的反作用力，电磁继电器的运作就是基于这两种力的配合，因此为评估电磁继电器的运行情况就需要测定吸反力特性。

传统的测试方法有弹簧秤法、克力计法、弹簧拉力法等[1]，但是这些方法都存在一定的弊端，基于此，以下就提出一种基于悬臂梁式应变片传感器的静态吸反力特性测试方法，首先论述了测试方案的具体构成和测试原理，在此基础上，结合实践应用验证这种测试方案的实际效果，具体如下。

1.电磁继电器静态吸反力特性的传统测试方法对于电磁继电器静态吸反力特性的传统测试方法主要有弹簧秤法、克力计法、弹簧拉力法等，但这些方法都存在一定问题，以下就是这些方法的基本操作及其存在的不足。

1.1弹簧秤法这种方法就是利用弹簧秤，将其钩到被测部件上直接抻拉到达一定的状态，记录被测力的数据。

这是一种非常简单易行的测试方法，可以用来测试继电器、断路器等设施的触头压力，但这种测试方法的精度不是很高。

1.2弹簧压缩法这是检测就是对弹簧的拉伸或是压缩长度进行测量，由此评估继电器触头压力，以及继电器中弹簧产生反作用力[2]。

这种方式的测量原理和弹簧秤法类似，但是也存在同样的问题，就是测量精度不高，而且有的继电器也没有应用弹簧，并不是利用弹簧形成反作用力，显然这种方式无法适用于这类继电器的测试，适用范围比较有限。

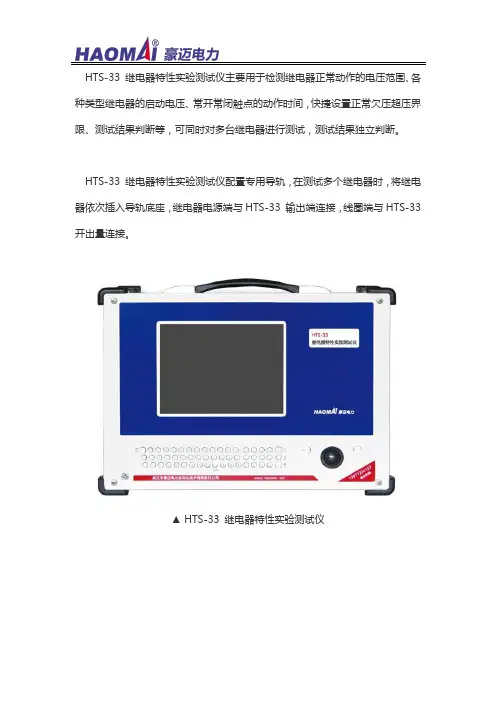

HTS-33 继电器特性实验测试仪主要用于检测继电器正常动作的电压范围、各种类型继电器的启动电压、常开常闭触点的动作时间，快捷设置正常欠压超压界限、测试结果判断等，可同时对多台继电器进行测试，测试结果独立判断。

HTS-33 继电器特性实验测试仪配置专用导轨，在测试多个继电器时，将继电器依次插入导轨底座，继电器电源端与HTS-33 输出端连接，线圈端与HTS-33 开出量连接。

▲ HTS-33 继电器特性实验测试仪试验过程：1、选择继电器型号，在“测试继电器个数”栏输入数量，最多为“3”。

勾选“电流电压参数设置”项，选择继电器输出相，“开关量”列表中，选择继电器对应的开入量。

例如：继电器A，对应输出相UA，开入量A，则勾选UA 相，开入量A。

点击“增加”按钮，在“试验结果”列表中添加继电器A所有数据。

其它继电器依次添加。

2、若交流输出电压大于120V，直流输出电压大于160V，HTS-33接线时电压输出方法，可按照说明书“交直流最大电压电流输出”设置。

继电器型号添加时先勾选“线电压参数设置”项，选择继电器输出相，“开关量”列表中选择继电器对应开入量，点击“增加”按钮，添加至“试验结果列表中”。

3、点击“开始试验”按钮，多个继电器将自动测试。

试验完成后，弹出保存对话框，在对话框中输入报告保存名称，自动保存为.doc格式文件。

4、添加新型号继电器：打开Files文件夹-Para文件夹-继电器特性试验测试仪-template.xls模版，在Excel模版添加对应的继电器型号、电压类型、额定电压，新型号的继电器将自动添加至软件，试验时可直接选择型号。

武汉市豪迈电力自动化技术有限责任公司（简称豪迈电力）成立于1999年，是专注于电力系统二次测试、在线监测、检测设备的研发、生产与销售的高新技术企业。

公司研发和生产了以“继保之星”系列为代表的继电保护测试仪、“CTP”系列为代表的互感器测试仪、直流系统测试仪以及自动化测试维护、在线监测、新能源测试设备等，累计为10000多家大中型企业提供产品与服务。

磁保持继电器主要参数解读继电器是当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。

电子式电能表用的是磁保持继电器，利用永久磁铁或具有很高的剩磁特性的铁芯，使电磁继电器的衔铁在其线圈断电后仍能够保持在线圈通电时的位置上的一种双稳态继电器。

磁保持继电器优点在于具有保持功能，在发生倒电等情况时，供电恢复后马上播出，而不需等控制系统重新启动后再开始工作。

磁保持继电器主要特性有线圈电阻、动作电压、动作时间、接触电阻（回路阻抗）、介质耐压、绝缘电阻。

除以上主要电气性能外还有一些可靠性试验，如环境适应性、安全性和寿命。

1.线圈电阻：线圈电阻一般体现在功耗上面，电阻值允许偏差范围为：±10%额定电阻值。

磁保持继电器是靠磁钢提供吸力使产品保持在所需的工作状态，线圈加脉冲电压，铁芯产生磁场，当产生的吸力大于磁钢的磁力时，会推动磁钢动作以改变产品的工作状态，线圈产生的吸力大小取决于线圈功耗，由P=U²/R,线圈电阻越小功耗越大。

继电器不允许出现断相、误动作现象，因此为了使继电器触点接触的更可靠，设计时，在功耗允许范围之内，应尽可能选取功率较大的继电器。

2.动作电压：指使磁保持继电器产生动作状态改变的激励脉冲电压，也就是给线圈施加的电压。

我公司所用继电器额定动作电压有9VDC和12VDC两种，测试时要求不大于70%额定动作电压，而同样额定电压的继电器，功率越大一般动作电压越小，功率越小则需要的动作电压越大。

在利用继电器综合测试仪测试 60A 300uΩ单相继电器时，经常会出现触点抖动现象，实际上就是线圈产生的磁力比磁钢本身的磁力略小或接近，克服磁钢磁力的线圈吸力处于临界值，引起衔铁的抖动，对产生抖动的继电器做以下测试：进一步对正常继电器（设备设置动作电压下线为3.6V无抖动）和有抖动继电器利用稳压电源进行测试，正常继电器动作电压为3.8V时开始动作，而有抖动的继电器动作电压达到5V时才能动作。

电磁式继电器电磁式继电器按吸引线圈的电流种类可分为：交流电磁继电器和直流电磁继电器。

按继电器反映的参数可分为：中间继电器、电流继电器、电压继电器。

1.电磁式继电器的结构与工作原理电磁式继电器的结构及工作原理与接触器相似，电磁继电器是由缠绕于铁心的线圈的“电磁铁部分”，安装于铁片上的可动触点与固定触点组合而成的“触点部分”，共同结合构成的。

当电流流过线圈，铁心变成电磁铁。

可动铁片被吸引，受到向下的力的作用。

可动触点也向下方移动，与固定触点接触构成闭合电路。

当线圈中无电流流动，铁心不再变成电磁铁。

可动铁片不再受到吸引，由于返回弹簧的作用，受到向上方的力的作用。

可动触点也向上方移动，于是与固定触点脱离接触而使电路断开。

（a）电磁式继电器外观图（b）电磁式继电器原理构造图（c）电磁式继电器动作原理示意图1 （d）动作原理示意图2电磁式继电器的原理结构（a）外观图（b）原理构造图(c)动作原理示意图1（d）动作原理示意图22.中间继电器（文字符号KA）中间继电器的应用实例动画演示中间继电器是将一个输入信号变成一个或多个输出信号的继电器，它的输入信号为线圈的通电或断电，它的输出信号是触头的动作，不同动作状态的触头分别将信号传给几个元件或回路。

中间继电器与接触器所不同的是中间继电器的触头对数较多，并且没有主、辅之分，各对触头允许通过的电流大小是相同的，其额定电流约为5A。

中间继电器的四种功能(a)外观图（b）外观图（c）符号中间继电器的外观图和符号3.电磁式电压继电器电压继电器用于电力拖动系统的电压保护和控制。

使用时电压继电器线圈并联接入主电路，感测主电路的电路电压；触头接于控制电路，为执行元件。

电压继电器的线圈匝数多、导线细、阻抗大。

电压继电器又分过电压继电器、欠电压继电器和零电压继电器。

(1)过电压继电器过电压继电器线圈在额定电压值时，衔铁不产生吸合动作，只有当电压高于额定电压10 5％～115％以上时才产生吸合动作。

电磁式继电器的选择与参数介绍继电器常见问题解决方法电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁继电器的特性参数1线图使用的电源及功率它是指继电器使用的电源是直流还是交流电，以及线圈消耗的额定功率。

2线圈电阻它是指线圈的电阻值大小。

假如知道了继电器的额定工作电压和线圈电阻，便可依据欧姆定律求出继电器的额定工作电流。

3额定工作电压（电流）它是指继电器能够牢靠工作的电压或电流。

继电器工作时，继电器线圈输入电压或电流应等于这一数值。

一种型号的继电器为能适应不同电路的使用要求，它有多种额定工作电压或工作电流.一般用规格号加以区分。

4吸合电压（电流）它是指继电器从释放状态、到达吸合工作时的最小电压或最小电流。

此时继电器吸合是不牢靠的，又称它为动作电压（电流）。

5择放电压（电流）它是指继电器从吸合状态转换到释放状态时的最大电压或最大电流。

6触点负荷它是指触点能够承受的最大负载本领继电器触点在工作时的电压或电流审不应超过该项的规定值，否则会将触点损伤。

继电器是一种基本的电气设备，它用来打开或关闭确定数量相互独立的电路。

这种操作是利用由电压掌控的线圈绕组所产生的电磁场来实现的。

当输入量（电、磁、声、光、热）达到确定值时，输出量将发生跳动式变化的自动掌控器件。

继电器是一种电掌控器件，是一种用小电流去掌控大电流运作的一种“自动开关”，是在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

选择继电器时，应紧要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量，吸合时间及释放时间等因素。

电动机工作情况按其起动电流的1.1～1.3倍整定。

一般绕线转子异步电动机的起动电流按 2.5倍额定电流考虑，笼型异步电动机的起动电流按5—7倍额定电流考虑。

一、实验目的（1）了解电磁型电流继电器和时间继电器的构造、特性，掌握继电器基本参数（电流，时间）的调整方法。

（2）了解继电保护测试仪的功能和使用方法。

二、实验类型验证型三、实验仪器MRT-2000多功能继电保护测试仪，电流继电器、时间继电器。

四、实验原理1)电流继电器：反应通入电流线圈的电流与其整定值电流大小，动作于接点瞬时闭合，通过改变整定把守的位置（改变制动弹簧的弹力），可以改变电流继电器的整定值。

2)时间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接点经整定时间后延时闭合，通过改变静触点的位置（改变动触点的行程），达到改变整定值的目的。

五、实验内容和要求1、电流继电器起动电流，返回电流实验。

1.1、实验接线如图（一）熟悉继电器额定参数。

·按图接线。

·请老师检查接线。

·按附录I 有关章节所述，打开测试仪电源。

·在测试仪人-机对话界面设置各量。

·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验）图（一）1.2、测定DL 型继电器的起动电流：使继电器线圈串联，整定把手放在最大位置，输入电流从零开始逐步增加，直到继电器接点闭合。

使继电器刚好能动作的最小电流即为动作电流dz I 。

注意：测试过程中电流步长值要适当（0.01A 数量级）。

起动电流可用下列方法进行整定i)利用改变继电器的线圈串联或并联，进行整定值范围的选择。

当线圈串联时，其动作值的范围即为刻度盘上所示的值。

当线圈并联时，其动作值为刻度盘上值的两倍。

电磁型电流继电器和时间继电器实验指导书ii)改变整定把守的位置（改变弹簧的拉力）可进行起动电流的均匀整定。

1．3、测定DL 型继电器的返回电流：待继电器动作后，使通入的电流平滑下降直至使继电器接点返回，此时电流即为继电器的返回电流h I 。

1.4、返回系数：将测出的dz I ,h I 数值填入(一)中，计算返回系数。

h K = dzhI I 电流继电器的返回系数 h K 不应小于0.85。

毕业设计（论文）继电器性能检测Relay performance testing班级电气103 学生姓名李港学号 100081610指导教师韩安明职称实验师导师单位徐州工业职业技术学院机电学院论文提交日期 2021-11-20徐州工业职业技术学院毕业设计（论文）任务书课落款称继电器性能检测课题性质设计与制作班级电气103 学生姓名李港学号 100081610指导教师韩安明导师职称实验师院系名称机电学院一．选题意义及背景通过两年的机电专业学习，多门课程接触到继电器的利用。

关于继电器的性能好坏检测并无加以强调学习，通过此环节学会继电器的性能数据测量，质量好坏的评定。

工程背景强，功能、指标要求明确易懂，易于进入角色开展工作；项目投入少，便于大面积推行。

各项参数不同较大，通过实验能够学习多种测典型测量与数据处置方式。

测量指标可低可高；各项功能能够单项一一完成，能够自动持续完成，应用单片机、嵌入式处置器或可编程技术能够成为专业测量仪器要紧解决继电器线圈的操纵，可控的线圈电压的取得，触点吸合与释放的测量及抖动的排除，电压/电流的测量，微小电阻的测量，电压/电流等模拟量的显示，动作时刻等数字量的显示。

二．毕业设计（论文）要紧内容：一、把握常见继电器的型号与性能数据选择，功能特点。

测试小型电磁式继电器的要紧特性参数，测量内容如下：（最小）吸合电压和（最大）释放电压；额定动作电流；吸合时刻、释放时刻；接触电阻等。

二、设计制作调试检测仪器，能完成上述数据与性能的检测。

3、论文整理，依照学院要求的格式书写。

四．毕业设计（论文）终止应提交的材料：一、毕业设计论文二、制作作品指导教师：韩安明教研室主任：张明金2021 年06 月26 日2021年06 月27 日论文真实性许诺及指导教师声明学生论文真实性许诺本人郑重声明：所提交的作品是本人在指导教师的指导下，独立进行研究工作所取得的功效，内容真实靠得住，不存在剽窃、造假等学术不端行为。

电磁继电器的参数、品种和选用办法电磁继电器是主动操控电路中常用的一种元件。

实习上它是用较小电流操控较大电流的一种主动开关。

因而，广泛运用于电子设备中。

电磁继电器通常由一个线圈、铁心、一构成几组带触点的簧片构成。

触点有动触点和静触点之分，在作业进程中能够动作的称为动触点，不能动作的称为静触点。

电磁继电器的作业原理是这么的：当线圈通电往后，铁心被磁化发作满意大的电磁力，吸动衔铁并股动簧片，使动触点和静触点闭合或分隔；当线圈断电后，电磁吸力不见，衔铁回来正本的方位，动触点和静触点又康复到正本闭合或分隔的状况。

运用时只需把需求操控的电路接到触点上，就可运用继电器抵达操控的意图。

下面就电磁继电器的特性参数、类型符号及运用准则作一扼要的介绍。

特性参数：电磁继电器的首要特性参数有以下几个：1.额外作业电压或额外作业电流：这是指继电器作业时线圈需求的电压或电流。

一品种型的继电器的结构大体是一样的。

为了习气纷歧样电压的电路运用，一品种型的继电器通常有多种额外作业电压或额外作业电流，并用规范类型加以差异。

2.直流电阻：这是指线圈的直流电阻。

有些商品阐明书中给出额外作业电压和直流电阻，这时可根据欧姆规矩求出额外作业电流。

若已知额外作业电流和直流电阻，亦可求出额外作业电压。

3.吸合电流：它是指继电器能够发作吸合动作的最小电流。

在实习运用中，要使继电器牢靠吸合，给定电压能够等于或略高于额外作业电压。

通常不要大于额外作业电压的1.5倍。

不然会焚毁线圈。

4.开释电流：它是指继电器发作开释动作的最大电流。

假定减小处于吸合状况的继电器的电流，当电流减小到必定程度时，继电器康复到未通电时的状况，这个进程称为继电器的开释动作。

开释电流比吸合电流小得多。

5.触点负荷：它是指继电器触点容许的电压或电流。

它挑选了继电器能操控电压和电流的巨细。

运用时不能用触点负荷小的继电器去操控大电流或高电压。

例如：JRX-13F电磁继电器的触点负荷是0.02A;x;12V，就不能用它去操控220V的电路通断。

电磁继电器(以下简称继电器)是机电结合的电子元件，其断态的高绝缘电阻和通态的低导通电阻使得其它电子元器件无法与其相比。

因此在航空、航天、电子、邮电等军用及民用电子装备中得到了广泛的应用。

但由于继电器的生产过程（制别是军用继电器）中有很多工序仍采用手工操作，造成质量一致性水平较差，在应用过程中经常出现故障，成为电子元件中可靠性最差的类别之一。

因此寻求有效的测试、筛选方法和手段，剔除早期失效的继电器，并解决继电器的合理应用问题，成为急待解决的问题。

一．继电器的主要测试参数为保证继电器的性能，需对继电器的参数进行全面的测试。

继电器的主要测试参数及参数的定义如表1：为保证继电器的质量，表1所列参数都应严格进行测试，但其中有些参数的测试特别需要引起我们的注意。

1．吸合电压和释放电压继电器的吸合电压和释放电压的测试方法有两种，一种是直流法，一种是脉冲法。

这两种测试方法的绕组加电波形见图1和图2。

传统手工测试一般都采用直流法，因其比较容易实现。

只需将一直流稳压电源接在被测继电器的绕组上，缓慢调节稳压源电压，同时监视继电器触点的状态（量通路，用指示灯显示，甚至听声音）即可测到吸合电压和释放电压。

由图可知用直流法测试时，绕组电压是渐变上升或下降的，而采用脉冲法测试吸合电压时绕组电压每次是从零电压上跳的，采用脉冲法测试释放电压时绕组电压每次是从额定工作电压下跳的。

由于继电器自身的特性，两种测试方法测试会有不同的测试结果，相比之下脉冲法的测试结果严于直流法，同时也更接近实际使用情况。

国军标也明确规定当两种测试方法有不同的结果时，应以脉冲法的测试结果为准，以此保证用户的利益。

但脉冲法由于测试方法较为复杂，通常需要专用测试设备才能完成。

2．触点接触电阻触点接触电阻包括动合点接触电阻和静合点接触电阻，是继电器最重要的参数之一，也是最难测的参数的之一。

图3显示了对继电器触点进行四线凯尔文测试的原理。

说其难测是因为接触电阻只有几十毫欧、十几毫欧，甚至只有几毫欧，如果不是全线采取四线凯尔文测试，扣除测试系统的内部电阻和接触电阻则很难将其测准。
