继电器技术参数

继电器的主要技术参数继电器是一种控制电路的自动开关，它能够在电路中起到开关的作用，用来控制大电流的电器设备。

继电器广泛应用于工业控制、自动化控制、电力系统、交通运输以及家用电器等领域。

在继电器的设计和选择过程中，需要考虑各种技术参数以确保其可靠性、稳定性和安全性。

本文将从继电器的主要技术参数入手，详细介绍其技术规格和性能指标，以便工程师和用户更好地了解和选择适合自己需求的继电器产品。

一、继电器的触点参数1. 触点额定电流（Ie）：继电器的触点额定电流是指它可以承受的最大电流值。

通常情况下，继电器会有不同的触点额定电流值，根据实际需要来选择。

通用继电器的触点额定电流一般为 5A、10A 或 15A；而大功率继电器的触点额定电流可以达到几十甚至上百安培。

2. 触点额定电压（Ue）：继电器的触点额定电压是指触点能够承受的最大电压值。

同样，不同类型的继电器会有不同的触点额定电压，需要根据实际应用场景来选择。

常见的触点额定电压有 12V、24V、110V、220V 等。

3. 触点负载类型：根据不同的负载类型，继电器的触点可以分为交流触点和直流触点。

交流触点适用于交流电路，而直流触点则适用于直流电路。

在选型时，需要注意选择适合负载类型的触点。

4. 触点数目：继电器的触点数量常见有单刀单掷（SPST）、单刀双掷（SPDT）、双刀双掷（DPDT）等等，根据实际需求来选择。

二、继电器的工作参数1. 工作电压（Us）：继电器的工作电压是指它正常工作所需的电压值，通常情况下，继电器会有多种工作电压可选，比如 5V、12V、24V、48V、110V、220V 等。

2. 吸合电压（Us）：继电器在正常工作时，触点吸合所需要的电压值称为吸合电压。

它通常略低于继电器的工作电压，确保能够可靠地吸合触点。

3. 释放电压（Ur）：当继电器的驱动电压降低到一定值时，触点会释放，停止导通。

释放电压是指触点释放时所需要的电压值。

4. 吸合时间和释放时间：继电器的吸合时间和释放时间是指在施加工作电压的条件下，触点由继电器的非动作位置变换到动作位置，以及由动作位置变换到非动作位置所需要的时间。

继电器主要技术指标参数继电器是一种电气控制设备，用于控制大功率电路的开关，具有隔离和放大信号的作用。

在实际应用中，继电器的性能参数对于其可靠性和稳定性起着重要的影响。

下面将介绍继电器的主要技术指标参数。

1. 额定电压（Rated Voltage）继电器的额定电压是指继电器在设计和制造过程中确定的能够正常工作的电压范围。

继电器的额定电压决定了其在不同电压条件下的可靠性和稳定性。

2. 额定电流（Rated Current）继电器的额定电流是指继电器在额定电压下能够承受的最大电流值。

继电器的额定电流决定了其在电路中能够承受的负载能力。

3. 接触电阻（Contact Resistance）继电器的接触电阻是指继电器导通状态下接点之间的电阻。

接触电阻的大小直接影响继电器的导通能力和能耗，低接触电阻可以减少能耗和热量产生，提高继电器的效率。

4. 绝缘电阻（Insulation Resistance）继电器的绝缘电阻是指继电器绝缘材料之间的电阻。

绝缘电阻的大小反映了继电器的绝缘性能，高绝缘电阻可以有效阻止电流泄漏，保障继电器的安全性。

5. 机械寿命（Mechanical Life）继电器的机械寿命是指继电器在额定负载下能够正常工作的次数。

机械寿命的长短直接关系到继电器的使用寿命和可靠性，高机械寿命可以延长继电器的使用寿命。

6. 电气寿命（Electrical Life）继电器的电气寿命是指继电器在额定负载下能够正常导通和断开的次数。

电气寿命的长短直接关系到继电器的可靠性和稳定性，高电气寿命可以保证继电器在长时间使用中的稳定性。

7. 响应时间（Response Time）继电器的响应时间是指继电器从接收到控制信号到实际动作的时间间隔。

响应时间的短长直接影响继电器的实时控制能力，短响应时间可以提高继电器的控制精度。

8. 工作温度范围（Operating Temperature Range）继电器的工作温度范围是指继电器能够正常工作的温度范围。

继电器的主要技术参数一、引言继电器是一种常用的电器元件，用于控制电流、电压和功率等电路的开关。

在各种电子设备和工业自动化系统中都有广泛的应用。

本文将深入探讨继电器的主要技术参数，包括其电气参数、机械参数和环境参数等方面的内容。

二、电气参数电气参数是指继电器在电路中工作时的电性能指标，主要包括额定电压、额定电流、额定功率和绝缘电阻等。

2.1 额定电压（Rated Voltage）额定电压是指继电器能够正常工作的电源电压范围，通常以V表示。

在选择继电器时，要确保额定电压与实际电路的工作电压匹配，以免引起继电器工作不稳定或损坏。

2.2 额定电流（Rated Current）额定电流是指继电器在额定电压下正常工作时所能承受的最大电流值，通常以A表示。

在电路中，继电器所接触的电流不得超过额定电流，否则可能导致电气接触不良或触点烧毁。

2.3 额定功率（Rated Power）额定功率是指继电器在额定电压和额定电流下所能承受的最大功率值，通常以W表示。

继电器的额定功率与电流密切相关，一般可以根据电流乘以电压得出。

2.4 绝缘电阻（Insulation Resistance）绝缘电阻是指继电器触点之间或触点和线圈之间的绝缘电阻值，通常以MΩ表示。

绝缘电阻越大，说明继电器的绝缘性能越好，能够更好地保护其他电路元件。

三、机械参数机械参数是指继电器的物理性能指标，主要包括接点形式、接点材料、触发时间和寿命等。

3.1 接点形式（Contact Form）接点形式是指继电器触点的连接方式，常见的有常开型（NO）、常闭型（NC）和单刀双掷型（DPDT）等。

不同的接点形式适用于不同的电路连接需求。

3.2 接点材料（Contact Material）接点材料是指继电器触点的材质，常见的有银镍合金、银铜合金和银钨合金等。

不同的接点材料具有不同的导电性能和耐磨性，适用于不同的工作环境和负载要求。

3.3 触发时间（Operate Time）触发时间是指继电器从电路输入信号到输出触点动作完成的时间，通常以ms或μs表示。

继电器的主要技术参数摘要：一、引言二、继电器概述三、继电器的主要技术参数1.额定工作电压2.直流电阻3.吸合电流4.额定工作电流5.释放电流6.额定触点负荷7.绝缘电阻8.耐电压9.抗电强度四、继电器技术参数的重要性五、结论正文：继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。

在工业、家用电器等领域有着广泛的应用。

继电器的主要技术参数是评价其性能和质量的关键指标。

一、引言继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。

在工业、家用电器等领域有着广泛的应用。

继电器的主要技术参数是评价其性能和质量的关键指标。

二、继电器概述继电器是一种电控制设备，通过电磁原理实现电路的控制和开关。

它由线圈、铁芯、触点等组成。

继电器的工作原理是：当线圈通电后，产生磁场，吸引铁芯，使得触点发生闭合或断开，从而实现电路的控制。

三、继电器的主要技术参数1.额定工作电压：额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2.直流电阻：直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3.吸合电流：吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

4.额定工作电流：额定工作电流是指继电器正常工作时线圈所需要的电流。

根据继电器的型号不同，可以是交流电流，也可以是直流电流。

5.释放电流：释放电流是指继电器产生释放动作的最小电流。

在正常使用时，给定的电流必须略大于释放电流，这样继电器才能稳定地工作。

6.额定触点负荷：额定触点负荷是指继电器的触点能够承受的最大负荷。

在选择继电器时，应根据实际需要选择合适的触点负荷。

7.绝缘电阻：绝缘电阻是指继电器的绝缘材料对电流的阻抗能力。

绝缘电阻越大，说明继电器的绝缘性能越好。

8.耐电压：耐电压是指继电器在正常使用条件下，能够承受的最大电压。

耐电压越高，说明继电器的抗干扰能力越强。

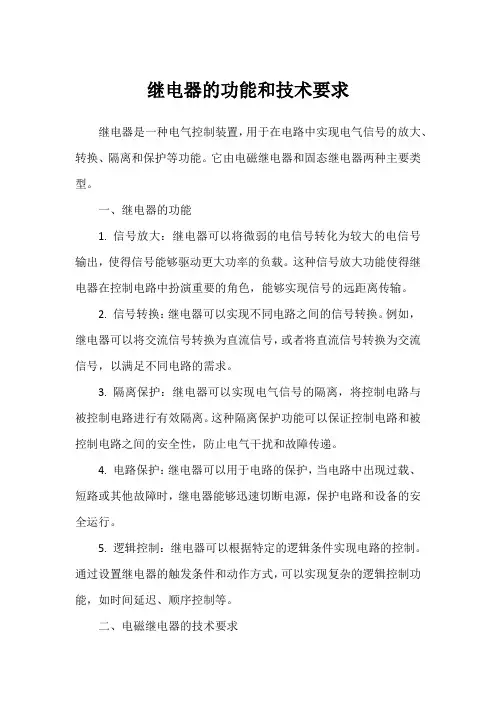

继电器的功能和技术要求继电器是一种电气控制装置，用于在电路中实现电气信号的放大、转换、隔离和保护等功能。

它由电磁继电器和固态继电器两种主要类型。

一、继电器的功能1. 信号放大：继电器可以将微弱的电信号转化为较大的电信号输出，使得信号能够驱动更大功率的负载。

这种信号放大功能使得继电器在控制电路中扮演重要的角色，能够实现信号的远距离传输。

2. 信号转换：继电器可以实现不同电路之间的信号转换。

例如，继电器可以将交流信号转换为直流信号，或者将直流信号转换为交流信号，以满足不同电路的需求。

3. 隔离保护：继电器可以实现电气信号的隔离，将控制电路与被控制电路进行有效隔离。

这种隔离保护功能可以保证控制电路和被控制电路之间的安全性，防止电气干扰和故障传递。

4. 电路保护：继电器可以用于电路的保护，当电路中出现过载、短路或其他故障时，继电器能够迅速切断电源，保护电路和设备的安全运行。

5. 逻辑控制：继电器可以根据特定的逻辑条件实现电路的控制。

通过设置继电器的触发条件和动作方式，可以实现复杂的逻辑控制功能，如时间延迟、顺序控制等。

二、电磁继电器的技术要求电磁继电器是一种通过电磁作用实现信号放大和控制的继电器。

以下是电磁继电器的主要技术要求：1. 触发电压和电流：电磁继电器的触发电压和电流应符合设计要求，以确保可靠触发和工作。

2. 动作特性：电磁继电器的动作特性包括吸合时间、释放时间、动作重复性等。

这些特性应符合设计要求，以确保继电器的稳定性和可靠性。

3. 绝缘性能：电磁继电器应具备良好的绝缘性能，能够在额定电压下保持绝缘间隔，防止电气击穿和漏电。

4. 负载容量：电磁继电器的负载容量应根据实际应用需求进行选择，以确保能够正常驱动所连接的负载。

5. 耐久性：电磁继电器应具备较高的耐久性，能够在设计寿命内保持稳定可靠的工作。

三、固态继电器的技术要求固态继电器是一种利用固态电子元器件实现信号放大和控制的继电器。

以下是固态继电器的主要技术要求：1. 输入控制电压和电流：固态继电器的输入控制电压和电流应符合设计要求，以确保可靠触发和工作。

中间继电器技术参数
中间继电器是一种电子控制器件，其技术参数主要包括以下几个方面：
1. 额定电压：指中间继电器能够正常工作的电压范围，一般有直流和交流两种类型。

2. 动作电压：指使中间继电器线圈励磁的电压，一般在额定电压的
70%\~75%之间。

3. 返回电压：指使中间继电器线圈失磁的电压，一般不小于额定电压的10%。

4. 动作时间：指在额定电压下，中间继电器从开始动作到完全吸合所需的时间。

5. 返回时间：指在额定电压下，中间继电器从释放开始到完全释放所需的时间。

6. 触点容量：指中间继电器触点能够承受的负载电流和电压。

一般而言，触点长期允许接通电流为5A，断开容量在电压不超过250V、电流不超过1A、时间常数为5ms±的直流有感负荷电路中为50W，在电压不超过250V、电流不超过5A、功率因数为cosΦ=±的交流电路中为500VA。

7. 功率消耗：指中间继电器在工作过程中所消耗的功率。

一般而言，直流中间继电器不大于5W，交流中间继电器不大于5VA。

8. 电气寿命：指中间继电器在正常负荷下，线圈吸合次数不低于1万次。

此外，还有绝缘电阻、耐压等参数，具体要求应符合相关国家和行业标准。

在实际应用中，需要根据具体的使用环境和要求选择合适的中间继电器型号和规格。

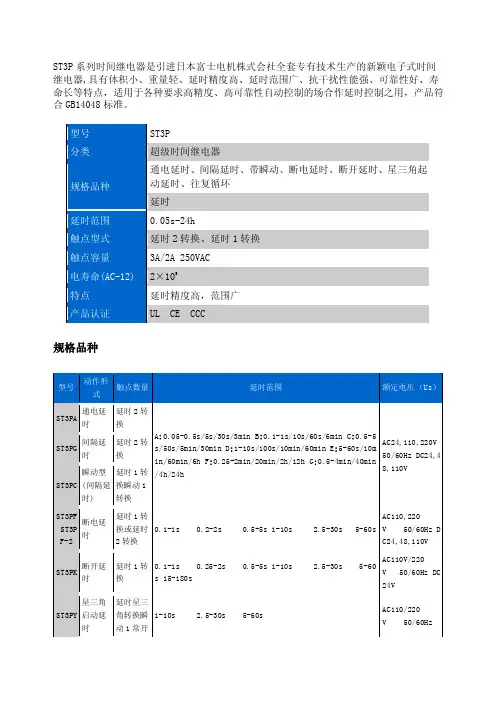

ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用，产品符合GB14048标准。

ST3P超级时间继电器通电延时、间隔延时、带瞬动、断电延时、断开延时、星三角起动延时、往复循环延时0.05s-24h延时2转换、延时1转换3A/2A 250VAC2×105延时精度高，范围广UL CE CCC规格品种ST3PA 通电延时延时2转换A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30min D:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/12h G:0.5-4min/40min/4h/24hAC24,110,220V50/60Hz DC24,48,110VST3PG 间隔延时延时2转换ST3PC 瞬动型(间隔延时)延时1转换瞬动1转换ST3PF ST3P F-2断电延时延时1转换或延时2转换0.1-1s 0.2-2s 0.5-5s 1-10s 2.5-30s 5-60sAC110,220V 50/60Hz DC24,48,110VST3PK 断开延时延时1转换0.1-1s 0.25-2s 0.5-5s 1-10s 2.5-30s 5-60s 15-180sAC110V/220V 50/60Hz DC24VST3PY 星三角启动延时延时星三角转换瞬动1常开1-10s 2.5-30s 5-60sAC110/220V 50/60HzST3PR 往复循环延时延时1转换0.5-6s/60s 1-10s/10min 2.5-30s/30minAC110/220V 50/60Hz DC24,48V技术参数ST3PA ST3PG ST3PC ST3PF ST3PF-2ST3PK ST3PY ST3PR0.5%+20ms 1.0%+20ms 0.5%+20ms1.0%+20ms< 5%(最大刻度值)< 5% (最大刻度值 )500ms(Max.)——100ms信号 500ms电源500ms(Max.)500ms(Max.)12200V 3A200V 3A200V 3A200V 3A200V 3A200V 3A200V 2A15200V 1A200V 0.5A200V 1A200V 0.5A200V 0.5A200V 0.5A200V 0.5A12110V 0.5A24V 3A110V 0.5A24V 3A24V 3A24V 2A24V 2A13110V 0.2A24V 0.5A110V 0.2A24V 0.5A24V 0.5A24V 0.5A24V 0.5AAC220V 2.9VA AC110V 1.9VA DC24V 1.3WAC 3.3VADC 2.4WAC220V 1.1VA AC110V 1.3VA DC24V 1.3WAC 3.3VADC 1.5W4.4VAAC 3.3VA DC 1.5W 电气与大地:AC2000V 1min 电气回路间:AC1500V 1min 同组触点间:AC1000V 1min>100MΩ5×1071×1072×1072×1072×1072×1071×107 AC-12:20×104AC-15:32×104DC-12:50×104DC-13:15×AC-12:12×104 AC-15:15×104DC-12:10×104 DC-13:15×104104100g140g180g150g时间继电器 >> ST3PST3PA-A ST3-A-B ST3PA-C ST3PA-D ST3PA-E ST3PA-F ST3PA-G 149.50ST3PG-A ST3PG-B ST3PG-C ST3PG-D ST3PG-E ST3PG-F ST3PG-G 149.50ST3PC-A ST3PC-B ST3PC-C ST3PC-D ST3PC-E ST3PC-F ST3PC-G 162.50ST3PF 325.00ST3PF(T1) 325.00ST3PK 247.00ST3PY 247.00ST3PR 260.00ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用，产品符合GB14048标准。

继电器种类、参数及使用一、继电器1、什么是继电器？继电器是具有隔离功能，当输入量达到一定值时，输出量发生变化的自动控制元件。

广泛使用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。

2、继电器的分类（1）按继电器的作用原理或结构特征分类：电磁继电器：由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。

组合继电器：由电子元件和电磁继电器组合而成的继电器。

热继电器：温度达到规定要求时而动作的继电器。

光电继电器：利用光电效应而动作的继电器。

极化继电器：由极化磁场和控制电流通过控制线圈，所产生的磁场综合作用而动作的继电器。

时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。

（2）按继电器触点负载分类（按触点负载直流28V阻性）：微功率继电器：触点额定负载电流为小于0.2安培的继电器弱功率继电器：触点额定负载电流为0.2～1安培的继电器中功率继电器：触点额定负载电流为2安培、5安培的继电器大功率继电器：触点额定负载电流大于10安培的继电器（3）按继电器的外形尺寸分类：微型继电器：外形最长边尺寸不大于10毫米的继电器。

超小型继电器：外形最长边尺寸不大于10毫米，但不大于25毫米的继电器。

小型继电器：外形最长边尺寸大于25毫米，但不大于50毫米的继电器。

注：汽车继电器按外形尺寸分类时标准一般大于以上尺寸。

（4）按继电器的防护特征分类：密封继电器：采用焊接、封胶或其它方法，将触点和线圈等都密封在罩壳内，和周围介质相隔离的继电器。

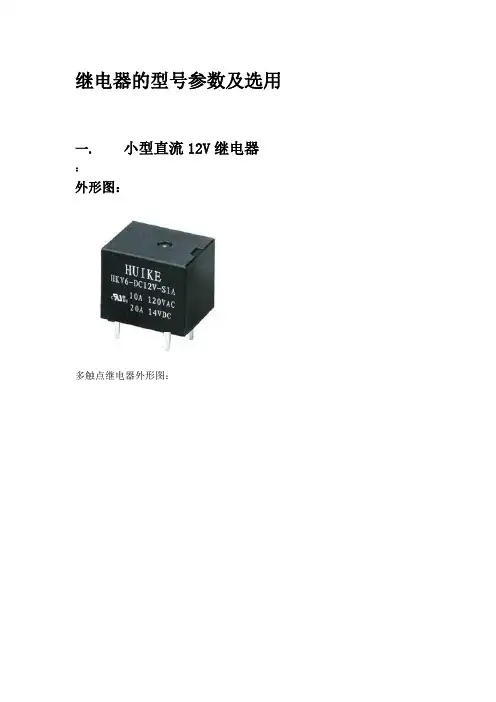

继电器的型号参数及选用一. 小型直流12V继电器：外形图：多触点继电器外形图：单触点继电器内部结构图：单触点继电器内部结构图：双触点继电器内部结构图：三触点继电器内部结构图：继电器的控制图：如上图所示：此继电器的4脚和5脚是线圈，1脚和2脚是常闭开关，1脚和3脚是常开开关点。

当继电器的4脚和5脚接电，有电流流过，线圈就会产生磁力，开关片被吸下。

此时1和3就连通，1和2断开。

继电器的型号参数及应用电路铭牌的标示：继电器的驱动电路：小型直流继电器参数：1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流是指继电器产生释放动作的最大电流。

当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。

这时的电流远远小于吸合电流。

5、触点切换电压和电流是指继电器允许加载的电压和电流。

它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。

由此可以区别出那个是常闭触点，那个是常开触点。

2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。

3、测量吸合电压和吸合电流找来可调稳压电源|稳压器和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。

慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。

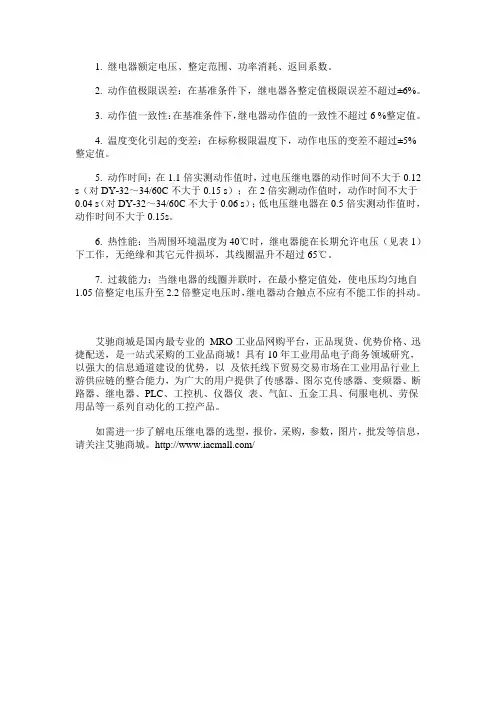

1. 继电器额定电压、整定范围、功率消耗、返回系数。

2. 动作值极限误差：在基准条件下，继电器各整定值极限误差不超过±6%。

3. 动作值一致性：在基准条件下，继电器动作值的一致性不超过6 %整定值。

4. 温度变化引起的变差：在标称极限温度下，动作电压的变差不超过±5%整定值。

5. 动作时间：在1.1倍实测动作值时，过电压继电器的动作时间不大于0.12 s（对DY-32～34/60C不大于0.15 s）；在2倍实测动作值时，动作时间不大于0.04 s（对DY-32～34/60C不大于0.06 s）；低电压继电器在0.5倍实测动作值时，动作时间不大于0.15s。

6. 热性能：当周围环境温度为40℃时，继电器能在长期允许电压（见表1）下工作，无绝缘和其它元件损坏，其线圈温升不超过65℃。

7. 过载能力：当继电器的线圈并联时，在最小整定值处，使电压均匀地自1.05倍整定电压升至2.2倍整定电压时，继电器动合触点不应有不能工作的抖动。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解电压继电器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

az431继电器手册
摘要：
1.引言
2.az431 继电器概述
3.az431 继电器的技术参数
4.az431 继电器的应用领域
5.az431 继电器的安装与维护
6.结论
正文：
【引言】
az431 继电器是一款广泛应用于各种工业自动化控制系统的产品。

本文将对其进行详细的介绍，包括其工作原理、技术参数以及在各种应用场景下的使用方法。

【az431 继电器概述】
az431 继电器是一种电磁式继电器，其工作原理是通过电磁线圈产生磁场，吸引或释放衔铁，从而实现开关电路的接通或断开。

它具有结构紧凑、动作灵敏、寿命长等优点。

【az431 继电器的技术参数】
az431 继电器的主要技术参数包括：额定电压、额定电流、接触电阻、释放电压、动作时间等。

这些参数决定了继电器的工作性能和可靠性。

【az431 继电器的应用领域】
az431 继电器广泛应用于工业自动化控制系统、电力系统、通信系统、交通控制系统等领域。

例如，在自动化生产线中，它可以用于控制设备的启停、转向等；在电力系统中，它可以用于控制输电线路的开关；在通信系统中，它可以用于控制信号的传输等。

【az431 继电器的安装与维护】
在安装az431 继电器时，应确保其工作环境温度在规定范围内，并避免受到湿气、尘埃等影响。

在维护过程中，应定期检查继电器的动作性能，并及时更换损坏的零部件。

【结论】
az431 继电器以其优良的性能和可靠性，在工业自动化控制系统中发挥着重要作用。

系列热过载继电器主要技术参数
用途
T系列热过载继电器主要用于交流50或60Hz，电压到660V、电流到500A的电力线路中，一般用作三相感应电动机的过载与断相保护、常与B系列交流接触器配合组成电磁起动器、也可单独使用。

该系列热过载继电器从德国ABB公司引进、符合IEC、VDE等国际标准和一些国家的有关标准及规范。

适用工作环境
1.海拔高度不超过2000千米
2.环境空气温度-5-+40℃
3.大气相对湿度在周围空气温度最高为+40℃时不超过50％，在较低的温度下可以有较高的相对湿度，如在+25℃时可以允许90％的相对湿度；并考虑到因温度变化发生产品表面上的凝露。

安装须知
1.用户选用T系列热继电器规格时，以其电流整定值与所保护电机额定电流一致。

2.主电流的连接导线与继电器额定电流相符。

具体规格见下表：
3.T系列热继电器分组合式与独立式二种。

组合式可与相同电流等级的B或K交流接触组合安装使用；独立式可单独固定后与其它型号的同电流等级的交流接触器安装使用。

技术性能与参数
T系列热继电器的保护特性
T热过载继电器的三相动作特性（+20℃）断相动作特性（+20℃）
T热过载继电器辅助触头参数
T热过载继电器综合数据。

继电器的主要技术参数继电器是一种重要的自动化控制元件,其主要技术参数包括额定电压、额定电流、工作电压、工作电流、返回电压和返回电流等。

这些参数是评估继电器性能的关键指标,也是设计继电器时需要考虑的重要参数。

额定电压是指继电器所能承受的最大工作电压,也称为额定电压。

额定电压一般以V为单位表示,例如1V、2V、3V等等。

在设计继电器时,需要根据应用需求选择合适的额定电压,以确保其能够正常工作并且不会对周围电路造成损害。

额定电流是指继电器所能承受的最大工作电流。

额定电流一般以A 为单位表示,例如0.5A、1A、2A等等。

在设计继电器时,需要根据应用需求选择合适的额定电流,以确保其能够正常工作并且不会对周围电路造成损害。

工作电压是指继电器所需的输入电压,一般与继电器的额定电压相同。

工作电压是继电器正常工作的基础,因此需要根据应用需求选择合适的电压,以确保继电器能够正常工作。

工作电流是指继电器在正常工作时所通过的电流。

工作电流一般以A为单位表示,例如0.5A、1A、2A等等。

在设计继电器时,需要根据应用需求选择合适的电流,以确保其能够正常工作并且不会对周围电路造成损害。

返回电压是指继电器在正常工作时,从其吸合位置到其断开位置的电压。

返回电压一般比工作电压高,通常是工作电压的2-3倍。

在设计继电器时,需要根据应用需求选择合适的返回电压,以确保其能够正常工作并且不会对周围电路造成损害。

返回电流是指继电器在正常工作时,从其断开位置到其吸合位置的电流。

返回电流一般比工作电流小,通常是工作电流的1/2或2/3。

在设计继电器时,需要根据应用需求选择合适的返回电流,以确保其能够正常工作并且不会对周围电路造成损害。

继电器的主要技术参数包括额定电压、额定电流、工作电压、工作电流、返回电压和返回电流。

这些参数是评估继电器性能的关键指标,也是设计继电器时需要考虑的重要参数。

继电器的主要技术参数继电器是一种电气控制设备，主要用于控制较大功率的电路，可以实现电气信号的放大、稳定、传递和自动控制，广泛应用于工业控制、电力系统、通信设备、家电等领域。

继电器的主要技术参数包括以下几个方面：1. 触点参数继电器的触点是其最核心的部件之一，其主要技术参数包括：- 触点材料：常见的材料有合金、银、铜等，不同材料适用于不同负载和工作环境。

- 触点电流：指继电器在正常工作状态下能够承受的最大电流值。

- 触点电压：指继电器能够承受的最大工作电压，包括触点开路电压和闭合电压。

- 触点寿命：指继电器在规定的负载和工作环境下能够正常工作的时间，通常以开合次数来表示。

2. 驱动参数继电器的驱动参数包括驱动电压、驱动电流、驱动功率等，这些参数决定了继电器正常工作的电气特性。

- 驱动电压：指继电器需要的控制电压，通常有直流和交流两种类型。

- 驱动电流：指继电器在工作时所需的控制电流大小。

- 驱动功率：指继电器在正常工作状态下需要消耗的功率。

3. 绝缘参数继电器的绝缘参数是其工作安全性和稳定性的重要保障，主要包括：- 高压绝缘强度：指继电器在高压条件下能够承受的最大绝缘电压。

- 介质材料：继电器中的绝缘材料对整个继电器的绝缘性能至关重要，通常采用环氧树脂、塑料等材料。

- 绝缘电阻：指继电器在正常工作状态下的绝缘电阻值。

4. 响应参数继电器的响应参数包括吸合时间、释放时间、动作时间等，这些参数决定了继电器在控制电路中的动作速度和响应性能。

- 吸合时间：指继电器由非动作状态到吸合且触点闭合的时间。

- 释放时间：指继电器由吸合状态到释放且触点打开的时间。

- 动作时间：指继电器由开始动作到动作完成的时间，通常包括吸合时间和释放时间。

5. 负载参数负载参数是指继电器能够控制的电气负载的范围和性能，主要包括负载电流、负载电压、负载功率等。

- 负载电流：指继电器能够控制的最大电流值。

- 负载电压：指继电器能够控制的最大电压值。

技术指标和技术参数技术指标和技术参数：⼀、差动继电器 DCD-2型（BCH-2）技术要求1. 额定值（输⼊激励量）a. 交流电流频率50Hz；b. 交流额定电流5A。

2. 动作值⽆直流分量时，继电器的动作安匝AW0 =60±4。

3. 电流整定有效范围当继电器⽤于保护三绕组电⼒变压器时，其动作电流可在3A～12A的范围内进⾏整定 (AW0 = 60)。

当⽤于保护两绕组电⼒变压器或交流发电机时，其动作电流可以在1.55A～12A的范围内进⾏整定。

4. 动作特性继电器直流助磁特性ε= f (k)可以⽤改变短路绕组匝数的⽅法进⾏分阶调整。

5. 可靠系数5倍动作电流时的可靠系数不⼩于1.35。

2倍动作电流时的可靠系数不⼩于1.2。

6. 动作时间三倍动作电流时，继电器的动作时间不⼤于0 .035s。

⼆、电流继电器技术要求DL-30系列交流继电器，其中电流1.5A~6A ,需要4个；2.5~10A需要3个；其返回系数不⼩于0.8，额定频率50或60Hz，动作值极限误差不超过±6％，动作值⼀致性不超过5%，温度变化引起的变差不超过±5%。

三、中间继电器技术要求1、绕组类型：DZJ-204系列继电器是⼀个电流⼯作绕组2、额定电压：继电器⼯作绕组额定电压为：380V。

3、动作值、返回值：当周围介质温度为±20℃±5℃时，继电器动作电压不⼤于70%额定电压，返回值不⼩于5%额定电压。

电流型动作电流不⼤于0.8额定电流，或按要求不⼤于额定电流。

4、动作时间、返回时间：在额定值下继电器的动作时间不⼤于0.045秒。

返回时间不⼤于0.04秒。

四、时间继电器技术要求额定电压：DC 220V动作值：直流电压不⼤于75％额定值；交流电压不⼤于85％额定值返回值：不⼩于5％额定电压五、信号继电器1、继电器⼯作绕组额定值为：2202、动作值：动作电压不⼤于70%额定电压。

动作电流不⼤于90%额定电流。
