注塑模具操作规范（共五篇）第一篇：注塑模具操作规范注塑模具安全操作规范1范围：适用于注塑机及安装模具的生产操作。
职责：注塑车间操作人员及工艺员实施。
3文件内容3.1开机前的准备工作：3.1.1前提：员工独立上岗操作前，必须深入学习此《注塑模具安全操作规范》后，方可上岗操作。
3.1.2现场整理：开机前，彻底整理现场物品，要求现场物品摆放整齐，不妨碍设备动作，现场清洁干净，机台及其周围无多余物品。
3.1.3模具安装状况检查：在模具开机调整前，工艺员必须进行全面检查，内容包括检查模具固定压板螺丝及拉杆螺丝的紧固状况，拉杆安装是否对称、是否有前后颠倒等情况，模具串水、串油管安装是否正确，水、油是否流畅等。
最后上机查看模具开启及脱模过程中是否有障碍等。
3.1.4工艺核查：对工艺进行检查确认，确认开合模等动作压力、速度、位置确实适当后，方可开启马达，并点动开模。
3.1.5模具检查：在模具完全打开后，工艺员需对模具型芯、型腔进行全面检查，确认无异常情况后方可进行下步操作。
3.1.6工艺设定：工艺员按照《注塑工艺设定与调整作业指导书》对工艺进行设定与调整，开合模工艺调整完成后，必须对机械安全擎进行调整并检查低压保护设定状况。
3.1.7模具保养：经工艺员确认并开启模具后，操作人员负责彻底清擦模具油污并对模具进行全面润滑保养（在进行正常生产前，未经工艺员及其以上人员同意，操作人员不得私自开启马达并对设备进行操作）。
3.1.8安全系统验证：进入正常生产前，操作人员必须对设备安全系统可靠性进行验证后方可进入正常连续生产。
3.2.接班后的注意事项：3.2.1彻底检查模具和制件质量状况。
对上一班生产中取出一整模制件进行检查确认，检查制件质量及模具状况是否正常。
3.2.2彻底检查模具动模、定模、型腔、型芯上有无遗落制件或其它异物，并对模具进行彻底清吹后，方可手动合模，再顶上座台，进入正常生产操作。
3.3.连续生产中的注意事项：3.3.1站立姿势要求：3.3.1.1 设备操作中，站立姿势必须端正，严禁身体歪斜、倚靠安全门或一脚踏于其它物体上。
注塑成型管理规范一、引言注塑成型是一种常见的塑料加工技术，广泛应用于各个行业。
为了确保注塑成型过程的质量和效率，制定一套科学的管理规范是非常重要的。
本文旨在提供一套注塑成型管理规范，以指导企业进行注塑成型工艺的优化和管理。
二、注塑成型工艺参数的设定1. 温度控制- 熔融温度：根据塑料材料的熔融指标和产品要求，确定合适的熔融温度范围。
- 注射温度：根据塑料材料的注射指标和产品要求，确定合适的注射温度范围。
- 模具温度：根据产品要求，确定合适的模具温度范围，以保证产品的质量和表面光洁度。
2. 压力控制- 注射压力：根据产品的尺寸、结构和塑料材料的流动性，确定合适的注射压力范围。
- 保压压力：根据产品的尺寸、结构和塑料材料的收缩性，确定合适的保压压力范围，以保证产品的尺寸稳定性和密度。
3. 注塑速度控制- 注射速度：根据产品的尺寸、结构和塑料材料的流动性，确定合适的注射速度范围。
- 保压速度：根据产品的尺寸、结构和塑料材料的收缩性，确定合适的保压速度范围，以保证产品的尺寸稳定性和密度。
4. 冷却时间控制- 模具冷却时间：根据产品的尺寸、结构和塑料材料的收缩性，确定合适的模具冷却时间，以保证产品的尺寸稳定性和表面质量。
三、注塑成型设备的维护与保养1. 注塑机的维护与保养- 定期检查注塑机的润滑系统，确保润滑油的充足和质量。
- 定期清洁注塑机的进料口、喷嘴和模具，防止杂质进入注塑机。
- 定期检查注塑机的电气系统，确保电源稳定和线路连接良好。
2. 模具的维护与保养- 定期清洗模具的表面，防止残留物影响产品的表面质量。
- 定期检查模具的冷却系统，确保冷却水的流通畅通。
- 定期检查模具的开合机构和导向系统，确保正常运行和定位准确。
3. 辅助设备的维护与保养- 定期清洗和更换冷却塔的冷却水，确保冷却效果良好。
- 定期检查和清洁热流道系统，确保热流道的流通畅通。
四、注塑成型品质控制1. 原材料控制- 严格选择符合产品要求的塑料原料，并建立供应商管理体系，确保原材料的质量稳定性。
注塑模具技术规范发布1.目的1.1 为不断提升模具质量和模具产出，确保模具制造出合格产品并正常稳定的生产；1.2 通过实现模具的一致性来达到产品的一致；1.3 进一步细化和规范注塑模具模具设计与制造，2. 范围本标准适用于家用空调国内事业部注塑模具设计与制造。
3.规范性引用文件无4.术语和定义无5.模具分类：根据模架尺寸将模具分为大、中、小三类。
5.1模架尺寸6060以上称为大型模具；5.2模架尺寸3030～6060之间为中型模具；5.3模架尺寸3030以下为小型模具。
6. 模架选用6.1 模架的指定供方6.2 优先选用标准模架，若选用非标模架，应优先选用标准板厚。
6.3 大型非标模架，导柱直径不小于Φ60mm。
6.4 三板细水口的大型/中型模架,导套材质采用青铜石墨套。
例如：分体机底盘。
6.5 大型非标模架导套孔壁厚与模架边不得小于20mm，回针孔壁厚与模架边为35～40mm，回针直径不小于Φ30。
6.6 模架非成型部分的模板零件应采用1050材质, 硬度HB170-220。
6.7 钢导柱、导套及回针等所用材料的表面硬度不低于HRC60 2°。
6.8 A板、B板镶件框壁厚一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。
6.9 开镶件框后B板厚度一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。
6.10 镶件成型部位厚度一般为：（小模）25～35mm、（中模）35～50mm、（大模）50～70mm。
7. 模具钢材7.1 模具钢材的选用7.2 模具钢材的指定供方7.3 模具钢材的热处理7.3.1 滑块材料（外观）用2738H、2083H钢料，硬度为 HRC34～38，（非外观）用738、2083钢料，硬度 HRC29～33。
7.3.2 斜顶材料用LKM738钢料，表面进行氮化处理，硬度HV700。
7.3.3 铍铜硬度HRC36～42。
A: 模具外观1: 铭牌内容要打印模具编号、模具重量（KG）、模具外形尺寸（mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐。
2: 铭牌要固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠，不易剥落。
3; 冷却水嘴要用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。
如合同有特殊要求，按合同。
4: 冷却水嘴要伸出模架表面，水嘴头部凹进外表面不超过3mm。
5: 冷却水嘴避空孔直径要为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。
6: 冷却水嘴要有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。
7: 标识英文字符和数字要大写（5/6″），位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。
8:进出油嘴、进出气嘴要同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。
9: 模具安装方向上的上下侧开设水嘴，要内置，并开导流槽或下方有支撑柱加以保护。
1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.10: 无法内置的油嘴或水嘴下方要有支撑柱加以保护。
11: 模架上各模板要有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀。
12: 各模板要有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。
13: 模具配件要影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿保护。
14: 支撑腿的安装要用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。
15: 模具顶出孔要符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。
16: 定位圈要可靠固定（一般用三个M6或M8的内六角螺丝），直径一般为￠100或￠150mm，高出顶板10mm。
注塑模具设计规范1.产品结构要求制品工艺性分析与脱模斜度确定1)制品应有足够的强度和刚性。
2)制品壁厚均匀，变化不超过40%；对于特别厚的部位要采取减胶措施。
3)加强筋大端的厚度不超过制品壁厚的一半。
4)制品上的文字原则上采用凸型字，以便于加工。
5)制品形状应避免产生模具结构上的薄钢位。
6)不影响制品装配及外观的部位应设计1°以上的脱模斜度，影响外观的部位需防止缩水，应通过计算确定合理的脱模斜度。
7)有特殊要求(如蚀皮纹等)的制品,脱模斜度应不小于2.5°。
8)在不影响外观的前提下，尽量出工艺圆角，避免锐角处不加过渡圆角。
9)产品颜色及蚀纹必须在产品策划时确定。
2. 模具分类：根据模架尺寸将模具分为大、中、小三类。
1)模架尺寸6060以上称为大型模具。
2)模架尺寸3030～6060之间为中型模具。
3)模架尺寸3030以下为（小模）具。
3. 模架选用与设计1)优先选用标准模架，具体按QJ/MM03.01《标准塑胶模架》执行。
2)若选用选用非标模架，应优先选用标准板厚，具体参照QJ/MM03.01《标准塑胶模架》。
3)大型非标模架，导柱直径不小于Φ60mm，导套采用铸铜制做。
4)大型非标模架导套孔壁厚不得小于10mm，回针孔壁厚为35～40mm，回针直径不小于Φ30。
5)大型非标模架A板、B板起吊螺钉孔为M36～M48。
6)450T注塑机以上的模具，模板的四面要有吊环孔，各模板间要有撬模角7)如有可能产生较大侧压力时(型腔深度超过50mm)，非标大型模架应设计原身止口。
8)使用尽可能多的支柱，保证模具在工作中不变形，支柱用螺钉固定在动模座板上。
9)模具导柱长度应比最高的动模型芯长20mm以上。
10)模具上须安装模脚，如果零件突出模具之外，模脚的高度须高出突出在模具之外的零件。
4. 分型面设计原则1)选择分型面选择首先必须符合我方要求。
2)避免在制品外表产生夹线，如无法避免时应尽量将夹线设计在不易看见的部位。

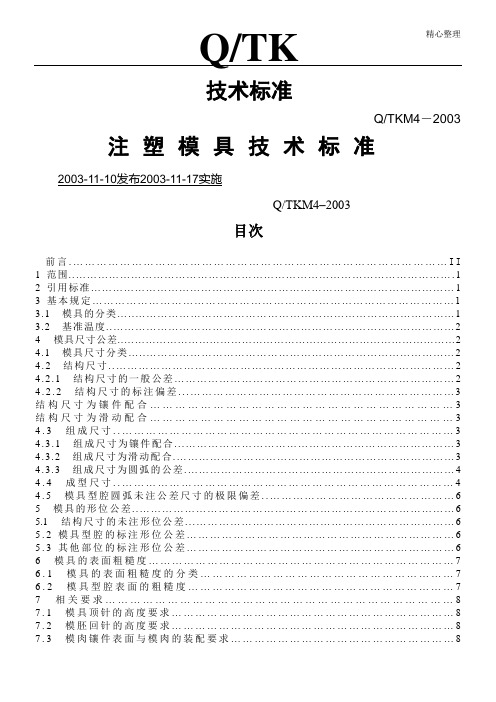

Q/TK技术标准Q/TKM 4－2003注塑模具技术标准2003-11-10发布2003-11-17实施Q/TKM 4 –2003目次前言.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯I I1范围 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1 2引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3基本规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.1模具的分类⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3.2基准温度 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4模具尺寸公差 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.1模具尺寸分类⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4.2 结构尺寸..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.2.1 结构尺寸的一般公差⋯⋯⋯⋯ ⋯⋯ ⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯ 24.2.2 结构尺寸的标注偏差... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34.2.2.1 结构尺寸为镶件配合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯34.2.2.2 结构尺寸为滑动配合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯34.3 组成尺寸..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34.3.1 组成尺寸为镶件配合 ... ⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯ 34.3.2组成尺寸为滑动配合. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 4.3.3组成尺寸为圆弧的公差. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 4.4 成型尺寸..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44.5 模具型腔圆弧未注公差尺寸的极限偏差.. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65模具的形位公差..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯6 5.1 结构尺寸的未注形位公差... ⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯⋯ ⋯⋯⋯⋯ ⋯⋯⋯⋯⋯ ⋯⋯65.2 模具型腔的标注形位公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65.3 其他部位的标注形位公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66模具的表面粗糙度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76.1 模具的表面粗糙度的分类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76.2 模具型腔表面的粗糙度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯77相关要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.1 模具顶针的高度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.2 模胚回针的高度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.3 模肉镶件表面与模肉的装配要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 7.4 模具型腔表面镀铬的技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.5 对于成形面和其他面互相影响的尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8附录 A 模胚的公差及粗糙度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A1 对于模胚有特别要求时以图纸要求为准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A2 模板的公差及表面粗糙度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A3 模胚开框的规格及精度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A4 模胚上的标准件技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10附录B图样上注出形状或位置公差值的规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11附录 C 常见的部分模具公差配合要求⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14附录 D 不同的加工方法要求达到的模具表面粗糙度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16附录 E 表面粗糙度各标准及加工方法、脱模斜度对照表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18Q/TKM 4 –2003前言《塑胶模具技术标准》是东江科技 ( 深圳 ) 有限公司根据东江科技公司的实际情况，参照国际标准、国家标准、以及其它国家和地区的有关标准和规则制定的。
封面作者：ZHANGJIAN仅供个人学习，勿做商业用途XX汽车零部件有限公司注塑模具规范文件名称：注塑模具规范文件编号： ZJSMKF20090901 批准：批准日期：审核：审核日期：拟制：拟制日期：2009-08-08版号： A1 生效日期：2009-09-01版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。
版权为张俭个人所有This article includes some parts, including text, pictures, and design. Copyright is Zhang Jian's personal ownership.用户可将本文的内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本网站及相关权利人的合法权利。
除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人的书面许可，并支付报酬。
Users may use the contents or services of this article for personal study, research or appreciation, and othernon-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目的的合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任。
注塑模具技术规范发布1.目的1.1 为不断提升模具质量和模具产出，确保模具制造出合格产品并正常稳定的生产；1.2 通过实现模具的一致性来达到产品的一致；1.3 进一步细化和规范注塑模具模具设计与制造，2. 范围本标准适用于家用空调国内事业部注塑模具设计与制造。
3.规范性引用文件无4.术语和定义无5.模具分类：根据模架尺寸将模具分为大、中、小三类。
5.1模架尺寸6060以上称为大型模具；5.2模架尺寸3030～6060之间为中型模具；5.3模架尺寸3030以下为小型模具。
6. 模架选用6.1 模架的指定供方名称模架类型指定供方模架模架系统标准、非标准龙记、环盛、德胜科达、昌辉6.2 优先选用标准模架，若选用非标模架，应优先选用标准板厚。
6.3 大型非标模架，导柱直径不小于Φ60mm。
6.4 三板细水口的大型/中型模架,导套材质采用青铜石墨套。
例如：分体机底盘。
6.5 大型非标模架导套孔壁厚与模架边不得小于20mm，回针孔壁厚与模架边为35～40mm，回针直径不小于Φ30。
6.6 模架非成型部分的模板零件应采用1050材质, 硬度HB170-220。
6.7 钢导柱、导套及回针等所用材料的表面硬度不低于HRC602°。
6.8 A板、B板镶件框壁厚一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。
6.9 开镶件框后B板厚度一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。
6.10 镶件成型部位厚度一般为：（小模）25～35mm、（中模）35～50mm、（大模）50～70mm。
7. 模具钢材7.1 模具钢材的选用产品材料适用产品型腔型芯7.2 模具钢材的指定供方7.3 模具钢材的热处理7.3.1 滑块材料（外观）用2738H、2083H钢料，硬度为 HRC34～38，（非外观）用738、2083钢料，硬度 HRC29～33。
7.3.2 斜顶材料用LKM738钢料，表面进行氮化处理，硬度HV700。
7.3.3 铍铜硬度HRC36～42。
7.3.4 硬片、滑块压板、中间导滑条用2510钢料淬火至HRC48～52。
7.3.5 其中2344、2316、S136钢料需淬火至HRC48～52。
8. 标准件选用9.模具外观9.1 模具表面喷涂油漆进行表面防锈；所有的棱边和孔均有1mm～2mm×45°的倒角。
9.2 油漆颜色为蓝色（美的蓝）与美的商标颜色相同。
9.3 铭牌的格式、尺寸、事项、材料及加工方式符合美的文件要求；铭牌槽深3mm,周边避空0.25mm,四个用铆钉铆紧。
铭牌字体为宋体18030 ，“美的家用空调国内事业部”字高4mm，其它字高3mm；铭牌边框线宽均为0.5mm；制作铭牌的字体及边框线采用蚀纹或雕刻；铭牌材料为SUS201（不锈钢），料厚为0.6mm。
9.4 铭牌内容如下：9.5 铭牌槽及模具安装方向箭头加工示意图：9.6 铭牌必须安装在操作人员这侧。
9.7 模具安装方向要求用箭头标明安装方向。
模具（长500mm(包括500mm) 以上的模具）箭头高105mm ，宽62mm ,模具（长500mm以下的模具）箭头高70mm ，宽40mm。
9.8 模架上各模板基准角必须倒出10X10倒角。
9.9 模架表面不允许有凹坑、锈迹，进出水、气、油孔等及其他影响外观的缺陷。
9.10 大型非标模架A板、B板起吊螺钉孔为M36～M48。
9.11 模具吊环大小和吊环孔位置要能保证吊装平衡，吊环要求旋到底；模具各板至少有2个以上吊环，模具长度方向超过600mm时，两侧必须下吊环。
9.12 模具吊环不能与水嘴、油缸、预复位杆等模具零部件干涉。
模具要便于吊装、运输，吊装时原则上不得拆卸模具零部件。
吊环与水嘴、油缸、预复位杆等干涉，可以更改吊环孔位置。
9.13 模具吊装平衡的标准：模具（长700mm(包括700mm) 以下的模具）吊模倾角小于3°，模具（长700mm以上的模具）吊模倾角小于5°。
如不符合要加吊模块。
图示如下：9.14模具冷却水接头采用塑料快插接头，接头不能高出模具表面；冷却水嘴避空孔为￠25X25,外沿有倒角，倒角大于 1.5×45°，倒角一致；模板运水接头有两种分别为BSPT1/4"(适合￠6,￠8,￠10,￠11运水),BSPT3/8"(适合￠12,￠14运水)。
统一用￠10外接水管。
斜顶有运水时要足够顶出空间接水嘴。
9.15 冷却水嘴进出标记，进水为IN，出水为OUT，上模用A，B，C表示，下模用1，2，3顺序号，如上模A IN、A OUT，下模1 IN，1 OUT。
从模架基准开始按顺时排序。
9.16 油路有多组时必须加工集油块或在模板上做油路，管接头必须有进出标记，进油为O （油）IN ，出油为O （油）OUT , OIN 、OOUT 后加顺序号，如01N1 、O1UT1。
英文字符和数字为大写10号钢印字码，位置在油管接头正下方10mm 处，要求字迹清晰、美观整齐、间距均匀。
9.17 气管接头必须有进出标记，进气为G （气）IN ，出气为G （气）OUT , GIN 、GOUT 后加顺序号，如GIN01 、GOUT01 。
英文字符和数字为大写10号钢印字码，位置在气管接头正下方10mm 处，要求字迹清晰、美观整齐、间距均匀。
气管为透明胶管，便于区分。
9.18 模具锁模片，必须漆有警示颜色，统一使用红色,以便于安装模具和拆卸模具不会忘了拆卸和安装，保证模具安全打开和吊落。
模具（长400mm(包括400mm) 以上的模具）锁模片安装1个在操作侧上方，模具（长400mm 以上的模具）锁模片安装2个，1个在操作侧上方，1个在反作侧下方。
二板模锁模片，尺寸按70X30X15加工。
三板模锁模片，长度可按模具高度调节，尺寸按5mm递增。
9.19 分体机面板、面框、出风框、底盘、导风条；柜机出风框、面板、顶盖、底盘、下面板、进风格栅；等成型大件细水口模必须在模具外侧，靠近限位导柱的部位对称安装重型拉勾，如图所示：9.20 所有八条导柱结构的三板模必须在前模外侧不影响正常操作的位置增加限位拉板加以保护。
限位拉板9.21 模架主开模面AB板之间有1MM间隙。
10. 制品模具工艺性10.1 制品应有足够的强度和刚性。
10.2 制品壁厚均匀，变化一般不超过60%；对于特别厚的部位要采取减胶措施。
10.3 加强筋大端的厚度不超过制品壁厚的一半。
10.4 制品上的文字原则上采用凸型字，以便于加工。
10.5 制品形状应避免产生模具结构上的薄钢位。
10.6 工艺圆角是否考虑制品使用性能，是否有利于机械加工。
11．产品脱模斜度确定11.1 客户资料有明确脱模斜度要求且合理时，按客户资料要求设计脱模斜度；11.2 客户资料的脱模斜度不合理时，与客户沟通确定合理的脱模斜度；11.3 客户资料未注或未有明确的脱模斜度时，应明确客户要求后再确定；11.4 在设计脱模斜度时，也应考虑到增加脱模斜度后的制件与配合件的装配关系；11.5 不影响制品装配的部位应设计1°以上的脱模斜度，但需防止缩水；对可能影响产品装配的部位，应通过计算确定合理的脱模斜度；有特殊要求(如蚀皮纹等)的制品，脱模斜度应不小于2.5°。
12.注塑参数校核方法12.1 容模尺寸校核：12.2 模具厚度+顶出距离+取出制品的距离＜最大开模距离。
12.3 模具厚度＞注塑机模板最小闭合距离。
12.4 模具外形尺寸不得与所配套注塑机的导柱干涉。
12.5 码模板尺寸小于注塑机模板的最大装夹尺寸。
锁模力：F≥P.A.10-²注： F——注射机的公称锁模力（t）P——模内平均压力（25～40MPa）A——投影面积（包括制品、流道）cm213.模具与设备匹配13.1 所有模具必须在底板上面安装欧姆龙合模保护开关，开关型号为SHL-02255；开关安装必须低于模板表面。
要求：靠非操作一侧顶面安装；出线用三芯的航空对插进行固定；出线要有导线槽或孔安状方式一致。
安装合模保护开关安装位置示意13.2 模具定位圈应符合指定的注塑机，定位圈高出顶板10mm；隔热板厚度为6mm，定位圈外径￠100用二个M6 或￠150用三个M8 的内六角螺丝进行固定。
定位圈外径必须负0.1至0.3mm。
（如指定用海天注塑机必须符合下表海天注塑机定位圈外径尺寸要求）注塑机型号注塑机喷嘴伸出长度海天注塑机定位圈外径尺寸1250T、1000T、800T、750T 90 250 650T、460T、80 200360T、300T 50 160150T 20 12513.3 浇口套球R和入口直径应大于注塑机喷嘴球R和入口直径；唧嘴球R全部为R22。
360T以下唧嘴口部直径￠4mm,800T以下唧嘴口部直径￠5mm,1600T以下唧嘴口部直径￠6mm,主流道最大处不得大于￠12。
13.4 如模具采用延伸喷嘴，唧嘴内部要有足够大的空间即唧嘴内径≥￠70mm，以保证标准注塑机带加热圈的加长喷嘴可以伸入。
13.5 模具顶出孔直径应比顶出杆大5-10mm，模具长度或宽度尺寸有一个大于400mm时，原则上不能只用一个中心顶出；K.O.孔设计尽可能多且均匀分布，如果KO孔数量≥6个时，中心KO孔可以不要，尽量使顶出力量平衡,模具长度≤400mm时，KO孔排布按图1,可选择其中3个加工，直径用￠40mm，模具长度＞400mm KO孔排布按图2，可选择其中6个KO孔加工。
底板顶出孔位置(长400mmX宽100mm),KO孔直径为￠55mm，中心顶出孔直径为用￠70mm。
14.模具型腔与型芯14.1 型腔模具排位应有利于各腔同时、均匀进胶。
14.2 多腔模具各型腔产品排位紧凑，有利于缩短流道长度。
14.3 多腔模具各型腔产品间距不小于15mm。
14.4 多腔模的各进胶点压力相同原则。
14.5 前后模表面必须平整、无凹坑、锈迹其他影响外观的缺陷。
分型面保持干净，整洁，不能用手提砂轮打磨避空，封胶部分无缺陷。
14.6 型腔图纸必须标明模具抛光后需达到的表面粗糙度。
模具后模正面的刀纹一般情况下不用去除，应仔细保护、不能破坏原有纹路，如不能保留，则须用油石去除所有纹路、刀痕、火花纹。
14.7 通常分型面封胶部分应超过25mm。
14.8所有模具分模面上必须采用分型面精定位机构，即直身锁、锥度锁或虎口定位，产品上有夹线要求的模具需采用内模互锁定位。
14.9 如前模插入后模或后模插入前模，四周如用斜面锁紧，要求70％以上面积碰到。
如不用锁紧则加工避空。
14.10 型腔，型芯采用多件镶拼时需用侧压块或斜面固定。
对于深腔模具不采用侧压块固定，需用斜面固定及要反插入后模。
