共享知识分享快乐注塑模具技术规范美的集团家用空调国内事业部发布注塑模具技术规范1、目的1.1、规范美的国内空调注塑模具制作规范和验收标准。
1.2、不断提高模具质量，确保模具正常生产, 生产出合格的注塑件产品。
1.3、模具厂家必须按照此标准进行模具设计及制造，若模具设计及制造因不符合此标准而引起的模具质量问题，由模具厂家承担一切后果。
2、范围本标准规定了塑料制件的模具工艺性，统一塑料模具的设计、制作标准、验收标准。
本标准适用于家用空调国内事业部。
3、规范性引用文件无4、术语和定义无5、模具分类根据模架尺寸将模具分为大、中、小三类。
5.1、模架尺寸6060以上称为大型模具；5.2、模架尺寸3030～6060之间为中型模具；5.3、模架尺寸3030以下为小型模具。
6、模架选用6.1、优先选用标准模架。
6.2、若选用非标模架，应优先选用标准板厚。
6.3、大型非标模架，导柱直径不小于Φ60mm，导套采用石墨铜套制做。
6.4、大型非标模架导套孔壁厚与模架边不得小于20mm，回针孔壁厚与模架边为35～40mm，回针直径不小于Φ30。
6.5、大型非标模架A板、B板起吊螺钉孔为M36～M48。
6.6、模架必须指定的供应商采购。
6.6.1、模架非成型部分的模板零件应采用1050材质, 硬度HB170-220。
6.6.2、导柱、导套回针等所用材料表面硬度不低于HRC60 2。
6.6.3、A板、B板镶件框壁厚一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。
6.6.4、开镶件框后B板厚度一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。
6.6.5、镶件成型部位厚度一般为：（小模）25～35mm、（中模）35～50mm、（大模）50～70mm。
7、钢材选用7.4、以下材料由模具厂家提供材料证明及采购证明。
滑块材料（外观）用738H钢料，硬度 HRC34～38，（非外观）用738钢料，硬度 HRC29～33。

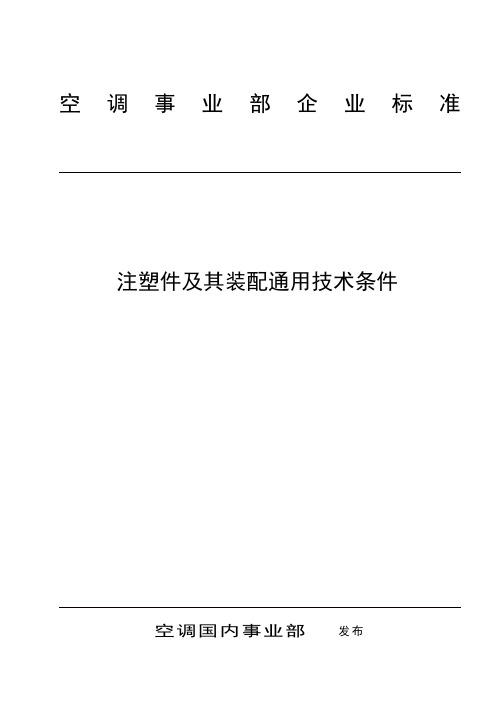

注塑件及其装配通用技术条件空调国内事业部发布注塑件及其装配通用技术条件1 范围本标准规定了注塑件的分类、技术要求、检验方法、检验规则及标志、包装、运输、贮存。
本标准适用于美的家用空调国内事业部空调器用注塑件（及组件）。
注：在没有特别说明的情况下本标准适用于空调国内事业部所有注塑件(不包括喷涂塑料件)，如果出口产品或某产品对注塑件有特殊要求时（如色差、光洁度、外观），应在相关的技术文件中提出。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191 包装储用图示标志GB 11997 塑料多用途试样的制备和使用QMN-J11.001逐批检查计数抽样程序及抽样表进货检验QMN-J54.018绒布技术条件QMN-J54.029 海绵及海绵件QMN-J54.030 泡沫件技术条件3 术语和定义无4 分类与命名4.1 透明注塑件4.2 非透明注塑件按非透明注塑件对空调器外观的影响程度，可分为Ⅰ、Ⅱ、Ⅲ三类。
Ⅰ类：指外观质量要求高的重要零部件。
如：分体落地式室内机前壳板、出风框、横格栅等，分体挂壁式室内机面板、面框前侧、出风框(导风板)、窗机面板等。
Ⅱ类：指外观质量要求高的次要零部件。
如：分体挂壁式室内机底盘、面框两側面等。
分体落地式室内机顶盖、进风格栅等。
Ⅲ类：指外观质量要求一般的零部件。
如：分体挂壁式室内机底盘、面框后侧。
各装配后不可见零件和室外机用塑料件。
5 技术要求5.1 注塑件及注塑装配件应符合本标准的要求，并按照规定程序批准的图样及技术文件制造。
5.2 注塑件的材料应符合图纸或相关确认单要求，同时需使用我公司指定的厂家和牌号。
要求符合ROHS指令要求的塑料件，所有材料成份必须符合企业标准QMK-J11.006《品中限制使用有害物质的技术标准》及其它相关文件要求。
注塑模具操作规范（共五篇）第一篇：注塑模具操作规范注塑模具安全操作规范1范围：适用于注塑机及安装模具的生产操作。
职责：注塑车间操作人员及工艺员实施。
3文件内容3.1开机前的准备工作：3.1.1前提：员工独立上岗操作前，必须深入学习此《注塑模具安全操作规范》后，方可上岗操作。
3.1.2现场整理：开机前，彻底整理现场物品，要求现场物品摆放整齐，不妨碍设备动作，现场清洁干净，机台及其周围无多余物品。
3.1.3模具安装状况检查：在模具开机调整前，工艺员必须进行全面检查，内容包括检查模具固定压板螺丝及拉杆螺丝的紧固状况，拉杆安装是否对称、是否有前后颠倒等情况，模具串水、串油管安装是否正确，水、油是否流畅等。
最后上机查看模具开启及脱模过程中是否有障碍等。
3.1.4工艺核查：对工艺进行检查确认，确认开合模等动作压力、速度、位置确实适当后，方可开启马达，并点动开模。
3.1.5模具检查：在模具完全打开后，工艺员需对模具型芯、型腔进行全面检查，确认无异常情况后方可进行下步操作。
3.1.6工艺设定：工艺员按照《注塑工艺设定与调整作业指导书》对工艺进行设定与调整，开合模工艺调整完成后，必须对机械安全擎进行调整并检查低压保护设定状况。
3.1.7模具保养：经工艺员确认并开启模具后，操作人员负责彻底清擦模具油污并对模具进行全面润滑保养（在进行正常生产前，未经工艺员及其以上人员同意，操作人员不得私自开启马达并对设备进行操作）。
3.1.8安全系统验证：进入正常生产前，操作人员必须对设备安全系统可靠性进行验证后方可进入正常连续生产。
3.2.接班后的注意事项：3.2.1彻底检查模具和制件质量状况。
对上一班生产中取出一整模制件进行检查确认，检查制件质量及模具状况是否正常。
3.2.2彻底检查模具动模、定模、型腔、型芯上有无遗落制件或其它异物，并对模具进行彻底清吹后，方可手动合模，再顶上座台，进入正常生产操作。
3.3.连续生产中的注意事项：3.3.1站立姿势要求：3.3.1.1 设备操作中，站立姿势必须端正，严禁身体歪斜、倚靠安全门或一脚踏于其它物体上。
模具标准供应商: P.O.#:项目编号: 日期:产品名称:1. 模具材料的使用及附件所有权.1.1) 模胚必须是龙记;明利模胚或者是经本公司批准的模胚供应商,并且是工字的。
1.2) 注塑产品与模具材料使用表:限龙记钢材或明利钢材。
1.3) 开始制模前必须提供每套模具的订料单,及龙记钢材或明利钢材送料单原件。
审核后方可开始制模。
1.4) 开始制模前必须提供模具结构图,产品图给本公司模具工程师进行设计检查,以便核对模具材料及设计能达到本公司要求,检查后方可开始制模。
检查时间最多半个工作日。
1.5) 开始制模前无论是供应商或模具厂自已设计或修改本公司提供的产品图,都必须交本公司模具工程师检查, 检查后方可开始制模。
产品图格式限Pro/engineer; Solidworks;UG。
不能接受2D图或IGS等转换格式。
1.6) 开模前提供制模进度排期给本公司模具工程师作参考.1.7) 所有制造新模或改模(仅指本公司支付改模费用的改模)的铜公所有权归属本公司。
1.8) 制造商自第一次试模后一年内应对模具进行5次,累计为15个工作日的免费改模及维修,改模包括产品结构,外型设计更改.1.9)模具审核须模具在被注塑5000碑以后作最终的审核,以防新模具有潜在的问题发生.2. 模具的基本标准2.1) 所有低于ø1.50MM的顶针必须有托。
2.2) 冷却水直径不低于ø6.0MM，进出水中心距不低于40MM.尽量在内模上运行.2.3) 每套模必须有六颗以上的垃圾钉。
2.4) 每套模必须有扣针(特殊情况例外)。
2.5) 每套模必须有定位圈。
2.6) 唧咀必须定位不可在模内转动。
2.7) 行位必须有斜导柱或相似的机构。
斜导柱头应用车削方式。
2.8) 行位必须有定位螺丝。
2.9) 行位宽度超过100mm的行位铲机部位必须镶有油钢。
2.10) 如果行位封胶面积在1.0CM²时,铲机应有反撑位。
2.11) 司筒针应用压板。
注塑模具设计规范1.产品结构要求制品工艺性分析与脱模斜度确定1)制品应有足够的强度和刚性。
2)制品壁厚均匀，变化不超过40%；对于特别厚的部位要采取减胶措施。
3)加强筋大端的厚度不超过制品壁厚的一半。
4)制品上的文字原则上采用凸型字，以便于加工。
5)制品形状应避免产生模具结构上的薄钢位。
6)不影响制品装配及外观的部位应设计1°以上的脱模斜度，影响外观的部位需防止缩水，应通过计算确定合理的脱模斜度。
7)有特殊要求(如蚀皮纹等)的制品,脱模斜度应不小于2.5°。
8)在不影响外观的前提下，尽量出工艺圆角，避免锐角处不加过渡圆角。
9)产品颜色及蚀纹必须在产品策划时确定。
2. 模具分类：根据模架尺寸将模具分为大、中、小三类。
1)模架尺寸6060以上称为大型模具。
2)模架尺寸3030～6060之间为中型模具。
3)模架尺寸3030以下为（小模）具。
3. 模架选用与设计1)优先选用标准模架，具体按QJ/MM03.01《标准塑胶模架》执行。
2)若选用选用非标模架，应优先选用标准板厚，具体参照QJ/MM03.01《标准塑胶模架》。
3)大型非标模架，导柱直径不小于Φ60mm，导套采用铸铜制做。
4)大型非标模架导套孔壁厚不得小于10mm，回针孔壁厚为35～40mm，回针直径不小于Φ30。
5)大型非标模架A板、B板起吊螺钉孔为M36～M48。
6)450T注塑机以上的模具，模板的四面要有吊环孔，各模板间要有撬模角7)如有可能产生较大侧压力时(型腔深度超过50mm)，非标大型模架应设计原身止口。
8)使用尽可能多的支柱，保证模具在工作中不变形，支柱用螺钉固定在动模座板上。
9)模具导柱长度应比最高的动模型芯长20mm以上。
10)模具上须安装模脚，如果零件突出模具之外，模脚的高度须高出突出在模具之外的零件。
4. 分型面设计原则1)选择分型面选择首先必须符合我方要求。
2)避免在制品外表产生夹线，如无法避免时应尽量将夹线设计在不易看见的部位。
注塑模具主要技术要求汽车注塑模具主要技术要求1 范围本标准规定了XX汽车塑料件模具的技术要求。
本标准适用于XX汽车塑料件量产模具，其他技术文件也可参照使用。
2 术语和定义下列术语和定义适用于本标准。
注塑模具——满足技术条件和要求的，结构合理、能够生产出合格产品的塑料注射工艺所用的工装设备产品供应商——汽车零部件制作的公司模具供应商——给汽车产品供应商设计和制造模具的公司。
开发部需要对模具供应商进行技术能力审核检具供应商——给汽车产品供应商设计和制造工装和检具的公司。
开发部需要对检具供应商进行技术能力审核材料供应商——供应汽车零部件所用材料的公司，开发部可以对材料供应商进行指定3 注塑模具技术要求主要内容3.1 对产品的技术要求3.1.1 产品需要有详细的描述，包括材料（收缩率:产品供应商和材料供应商协商提供给模具供应商、UDB：模流分析使用）、壁厚、圆角、表面要求和产品数量等。
3.1.2 产品供应商需要反馈产品分型线和浇口位置给产品工程师，分型线和浇口位置需得到产品工程师的认可。
3.1.3 产品上分型线必须配合良好，分型线断差应在0.05 mm以内。
3.1.4 外表面的可视区域不允许出现缩印、流痕、熔接痕、擦伤、顶块印、压力痕、飞边、变形、困气、短射和其它缺陷。
3.1.5 产品供应商在没有得到开发部书面同意的前提下，不得修改产品。
3.1.6 产品供应商和模具供应商应该在产品设计前期和产品工程师充分沟通，以解决产品结构上和工艺上可能出现的问题。
3.2 对模具的技术要求3.2.1 模具钢材3.2.1.1 模具钢材必须满足产品的质量和使用寿命要求，必须经过模具工程师认可。
模具钢材使用要求如下表。
根据产品外观的要求不同，产品的分类如下：a) A类：皮纹件和普通喷漆件。
b) B类：电镀件、高光喷漆件、高光件和镀铝件。
c) C类：透明件。
d) D类：非外观件。
3.2.1.2 如果产品的材料是酸性的，模具材料一定要有耐腐蚀要求。
注塑件通用技术要求1.目的为确保xxcx公司注塑件的产品质量，特制定本技术要求。
2.适用范围适用xx公司所有注塑件的生产检验以及外协厂家。
3.内容3.1名称解释1）油污：表面有出模时的脱模剂和外来油渍；2）披锋：塑胶件有利边、利角；3）变形：塑胶件有严重或轻微翘起；4）缩水：表面不平，有凹陷状或呈小孔；5）缺料：产品某个部位不饱满；6）封堵：应该通透的地方由于披锋造成不通；7）色差：与样板颜色不一致；8）顶白：胶件顶针位正面发白，有严重或轻微发白；9）气泡：在成形品壁中间形成的空洞；10）熔接线：成形品表面产生的细线状对合缝痕迹；11）冲胶印：在进胶口附近，有别于其他地方光泽的印子;12）划痕：注塑件在移动过程中形成凹陷下去的印痕；13）银丝：成形品表面沿树脂流动方向形成的银白色线痕为银丝；14）光泽：物体受光照射时表面反射光的能力，以试样在正反射方向相对于标准表面反射光量的百分率（光泽度）表示；15）开裂制品受内应力、外部冲击或环境条件等的影响而在其表面或内部所产生的裂纹16）互换性：不同模具生产的相同零部件尺寸一致；17）装配不良：零配件在装配过程中出现无法装配到制定位置，或装配后错位0.3mm，以及装配后间隙超出设计尺寸0.3mm；18）阻燃：明显推迟火焰蔓延的性质，并按此划分等级4技术要求4.1检验要求4.1.1外观缺陷的检验要求表面光洁，无油污、色泽均匀、无变色，同批产品色调一致。
表面无裂纹、开裂、划伤、飞边及毛刺。
外表面无缩水、变形、顶白、银丝、欠注、留痕、波纹、亮点、麻点、起泡（凸起的）等可视缺陷。
注塑件无缺料、封堵、无明显熔接线印子、无明显冲胶印。
视力：具有正常视力1.0---1.2视力和色感照度：正常日光灯，室内无日光时用40W日光灯或60W普通灯泡的照度为标准。
