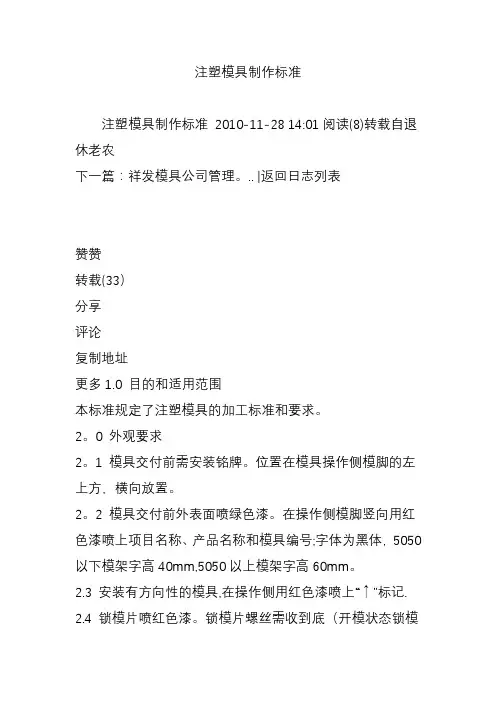

注塑模具制作标准

注塑模具制作标准

注塑模具制作标准注塑模具制作标准2010-11-28 14:01阅读(8)转载自退休老农下一篇：祥发模具公司管理。

.. |返回日志列表赞赞转载(33）分享评论复制地址更多1.0 目的和适用范围本标准规定了注塑模具的加工标准和要求。

2。

0 外观要求2。

1 模具交付前需安装铭牌。

位置在模具操作侧模脚的左上方，横向放置。

2。

2 模具交付前外表面喷绿色漆。

在操作侧模脚竖向用红色漆喷上项目名称、产品名称和模具编号;字体为黑体，5050以下模架字高40mm,5050以上模架字高60mm。

2.3 安装有方向性的模具,在操作侧用红色漆喷上“↑”标记.2.4 锁模片喷红色漆。

锁模片螺丝需收到底（开模状态锁模片固定在动模侧）。

2。

5 模架进厂经检验合格后，在各板有基准标记的一侧的左方横向用字码打上模具编号,右方竖向用字码打上模板编号（从上固定板开始用1、2、3、…标识）。

2030以下模架用8mm字码,2030以上用12mm字码。

2.6 模架基准面标记不能损伤。

2。

7 模架表面不得有对刀痕、油污、毛刺、缺口、划花、尖角`铁锈等缺陷.2。

8 冷却水进出处用8mm字码图纸要求打上组别编号（1IN，2IN ，3IN …;1OUT ，2OUT…).2。

9 吊模孔正下方处用8mm字码打上吊环直径(M20…)。

2.10 所有喉嘴不得露出模胚表面（详见工程技术标准-喉嘴）。

3.0 通用加工要求3.1 除成型部分外，所有未做要求的棱边均倒角2*45°.3。

2 烧焊部位须修顺,且不能留有明显的痕迹。

3.3 退位螺丝孔、水口拉杆和复位弹簧孔应用铣床加工,以保证各孔的深度公差在±0。

1mm以内.(避空孔除外）。

3。

4 分型面锁扣应安装下模板上。

3.5 导套底下面加工10＊0.5深的排气槽（直通模外）。

3。

6 顶针板的限位块高度公差为±0.1mm，两端须用磨床磨平.3.7 模具分型面及无粗糙度要求的表面可留均匀的刀纹、油石纹、砂纸纹、火花纹`线切割纹但不能有粗糙的打磨痕迹。

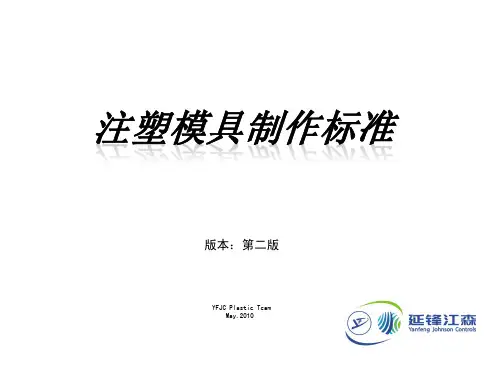

注塑模具制作标准(第二版)

注塑模具制作标准(第二版)

模具外观要求喷漆。江森内部模具统一喷江森蓝漆“ ”，运输带、 支撑脚等附件喷红色油漆，要求喷漆均匀、用钝器刮不易脱落。进出 水路及吊环螺丝孔旁边要求用字码打上进出水标记和吊环螺纹孔规格, 字高要求10mm。见下图：
模具安装方向上的上下侧原则上不能开设水嘴和油嘴，尤其是上方。 若不能避免，必须内置，或下方有支撑脚加以保护。
• 热流道接线应捆扎，用压板盖住，以免装配时压断电线。 • 电源线和控制线外面应套上耐高温护套，护套不得有破损。接线盒 应牢固固定在模具的上侧，并避开吊模环。 • 不论是集流板还是模板所有与电线接触的地方均应有圆角过渡，以 免损坏电线。
• 有热流道的模具，在模具的固定板上必须要有隔热板。隔热板外形 尺寸比固定板单边小5mm。
• 热流道系统品牌YFJC推荐为：Yudo（柳道万和）、Syventive（圣万 提）。如果供应商用其他品牌的热流道，必须经YFJC相关工程师的 书面同意。
6.顶出系统：
模具设计应以全自动生产为第一优先考虑设计方案。
顶出复位顺畅，无卡滞，无异响，严禁上下串动。 曲面或斜面上的顶针需有定位防转（D型），顶针若在坡度较大的斜面 上，顶杆上要加防滑槽或咬花，但应以不影响制品外观为原则（见下 图） 。端面如为平面，应用磨床磨平。顶杆应有编号，编号用钢字码 敲上，不准用打磨机打标记。
常用机械式先复位机构简易图
4.成型面和分型面：
分型面保持干净、整洁，无凹坑、锈迹等其他影响外观的缺陷。分型面 不能用手提砂轮打磨避空。
型腔、分型面试模前擦干净，无铁屑、红丹。
大中型模具分型面较大的地方应将距产品20～30mm的以外的分型面避空 ，避空深度0.5mm。模仁分型面周边棱角至少要有2X2X45°的倒角。

注塑模具技术标准

注塑模具技术标准

1O
0 O 45’ 0 O 30’ 0 O 20’ 0 O 15’
的
类 硬质塑料
技 术
别 例:PS,AB S,PMMA,P
2O 30’
2 O 15’
2O
1 O 45’ 1 O 30’ 1 O 15’
1O
0 O 45’ 0 O 30’
要
OM 等
求 成型零件表面不能有焊接熔痕； 螺针安装孔、推杆孔、复位杆孔等孔位的未注公差的极限偏差，按 GB180 规定的未注公 差尺寸的极限偏差 JS12 级； 零件图中螺纹（螺纹型芯、螺纹型环除外）的基本尺寸应符合 GB196 的规定，选用的公差 与配合应符合 GB197 的规定； 模具零件图未注形状公差按 GB1184 规定的未注公差 C 级； 模具零件非工作部位棱边均应倒角或倒圆，成型部位未注明圆角按 R0.25 判定型面与型芯 推杆、分型面与型芯推杆的交接边缘不允许倒角或倒圆；
要 成型部位转接圆弧未注公差尺寸的极限偏差，按下表规定执行：附表 2
求
基本尺寸（mm）
6
6-18 18-30 30-120 120
成差极型按限部角偏位度差未短注边凸角长圆度度弧和决锥定度；-0公具.00差体12按见表表面3-的00.规18定，锥-度00.公25差按锥-体00.母40线的长-度00.决50定，角度公
模 —— 顶针板必须有导柱; 具 —— 模具应经过足够时间测试，符合 CPK 定义的质量标准； 的 —— 模具应具备所有的安全特性，以预防受到意外的损害及错误的安装； 等 —— 上、下模需要精确的配合，有插穿位的地方，模具一定要有直身锁； 级 —— 需要高温及热流道的模具，必须有隔热板； 分 —— 所有可替换的元件必须是标准件; 类 第二级:适用于中量生产模具(50,000—250,000 啤)，具体要求如下：

注塑模具国标准

注塑模具国标准

注塑模具国标准一、总则1.1 本标准规定了注塑模具的设计、制造、检验和使用等方面的技术和安全要求。

1.2 本标准适用于各类注塑模具的设计、制造、检验和使用，包括但不限于塑料、橡胶等材料的注塑成型。

1.3 本标准旨在提高注塑模具的质量和性能，确保其在使用过程中能够满足生产要求，同时保障操作人员的安全。

二、设计要求2.1 注塑模具设计应遵循以下原则：a) 模具结构应简单、合理，便于制造、调试和维修；b) 模具应满足制品生产批量和生产效率的要求；c) 模具应满足制品外观和质量的要求。

2.2 注塑模具设计时应考虑以下因素：a) 制品的形状、大小、壁厚、质量等要求；b) 注射机的型号及参数；c) 注射工艺条件，如注射压力、注射速度、锁模力等；d) 模具材料的选择和热处理要求。

三、制造要求3.1 模具制造应选择合适的加工方法和工艺流程，确保模具的精度和表面质量。

3.2 模具零件的制造应符合图纸和标准要求，不得有变形、裂纹、气孔等缺陷。

3.3 模具装配后应进行试模验收，确保其能够正常工作并满足生产要求。

四、检验要求4.1 模具零件应进行尺寸检验、外观检验和材料检验，确保其符合图纸和标准要求。

4.2 试模验收时应对模具的性能进行检验，包括注射成型过程的稳定性、制品外观和质量等。

4.3 对于重要模具，应进行定期的性能检验和结构分析，以确保其质量和性能的稳定。

五、使用要求5.1 使用注塑模具时应遵守操作规程，不得随意调整注射工艺参数和模具结构。

5.2 使用过程中应定期对模具进行检查和维护，发现异常情况应及时处理。

5.3 对于重要模具和高精度模具，应建立使用档案，记录使用情况和维护保养记录。

5.4 当制品出现质量问题时，应分析原因并进行相应的处理，如调整工艺参数、更换材料等。

5.5 当模具出现故障或损坏时，应立即停机检查，进行维修或更换损坏部件。

维修后的模具应重新进行试模验收。

六、安全要求6.1 注塑模具应符合安全卫生标准，避免制品和模具对人体的伤害。

注塑模具主要技术要求

注塑模具主要技术要求

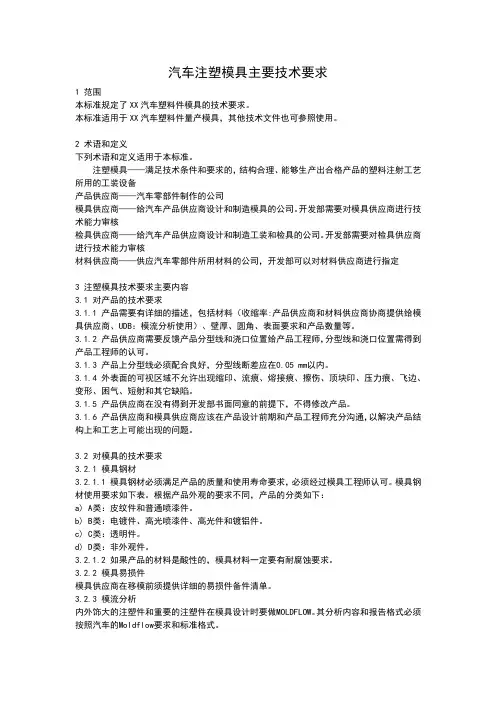

汽车注塑模具主要技术要求1 范围本标准规定了XX汽车塑料件模具的技术要求。

本标准适用于XX汽车塑料件量产模具，其他技术文件也可参照使用。

2 术语和定义下列术语和定义适用于本标准。

注塑模具——满足技术条件和要求的，结构合理、能够生产出合格产品的塑料注射工艺所用的工装设备产品供应商——汽车零部件制作的公司模具供应商——给汽车产品供应商设计和制造模具的公司。

开发部需要对模具供应商进行技术能力审核检具供应商——给汽车产品供应商设计和制造工装和检具的公司。

开发部需要对检具供应商进行技术能力审核材料供应商——供应汽车零部件所用材料的公司，开发部可以对材料供应商进行指定3 注塑模具技术要求主要内容3.1 对产品的技术要求3.1.1 产品需要有详细的描述，包括材料（收缩率:产品供应商和材料供应商协商提供给模具供应商、UDB：模流分析使用）、壁厚、圆角、表面要求和产品数量等。

3.1.2 产品供应商需要反馈产品分型线和浇口位置给产品工程师，分型线和浇口位置需得到产品工程师的认可。

3.1.3 产品上分型线必须配合良好，分型线断差应在0.05 mm以内。

3.1.4 外表面的可视区域不允许出现缩印、流痕、熔接痕、擦伤、顶块印、压力痕、飞边、变形、困气、短射和其它缺陷。

3.1.5 产品供应商在没有得到开发部书面同意的前提下，不得修改产品。

3.1.6 产品供应商和模具供应商应该在产品设计前期和产品工程师充分沟通，以解决产品结构上和工艺上可能出现的问题。

3.2 对模具的技术要求3.2.1 模具钢材3.2.1.1 模具钢材必须满足产品的质量和使用寿命要求，必须经过模具工程师认可。

模具钢材使用要求如下表。

根据产品外观的要求不同，产品的分类如下：a) A类：皮纹件和普通喷漆件。

b) B类：电镀件、高光喷漆件、高光件和镀铝件。

c) C类：透明件。

d) D类：非外观件。

3.2.1.2 如果产品的材料是酸性的，模具材料一定要有耐腐蚀要求。

注塑模具技术标准

注塑模具技术标准
公差等级
基本尺寸分段
0.5～3
>30～120
>120～400
>400～1000
>1000～2000
>2000～4000
精密f
±0.05
±0.05
±0.1
±0.15
±0.2
±0.3
±0.5
—
中等m
±0.1
±0.1
±0.2
±0.3
±0.5
±0.8
±1.2
±2
粗糙c
±0.2
±0.3
±0.5
(eqv. GB/T 1804-2000)
Q/TKM 4—2003
4.2.2结构尺寸的标注偏差
对于结构尺寸的配合件其中为外购件时，其配合关系应在考虑模具要求和供应商提供的外购件的尺寸极限偏差情况下，在符合成本及制造能力的范围内合理制定自制零件的尺寸公差范围（例如，销钉与销钉孔的配合），（部分见附录C）。
0.1
0.1
0.12
0.12
0.12
0.14
0.14
0.16
0.19
0.22
0.25
0.28
0.34
0.4
0.4
0.4
0.4
0.4
0.4
0.4
相应于普通模具“直接标注偏差的公差”中“配合要求”栏，精密模具“未注偏差”栏和“直接标注偏差的公差”中“一般要求”栏的模具成型尺寸公差
0.05
0.05
0.06
7.2模胚回针的高度要求………………………………………………………………8
7.3模肉镶件表面与模肉的装配要求…………………………………………………8
7.4模具型腔表面镀铬的技术要求……………………………………………………8

知名企业注塑模具技术规范

知名企业注塑模具技术规范

注塑模具技术规范发布1.目的1.1 为不断提升模具质量和模具产出，确保模具制造出合格产品并正常稳定的生产；1.2 通过实现模具的一致性来达到产品的一致；1.3 进一步细化和规范注塑模具模具设计与制造，2. 范围本标准适用于家用空调国内事业部注塑模具设计与制造。

3.规范性引用文件无4.术语和定义无5.模具分类：根据模架尺寸将模具分为大、中、小三类。

5.1模架尺寸6060以上称为大型模具；5.2模架尺寸3030～6060之间为中型模具；5.3模架尺寸3030以下为小型模具。

6. 模架选用6.1 模架的指定供方6.2 优先选用标准模架，若选用非标模架，应优先选用标准板厚。

6.3 大型非标模架，导柱直径不小于Φ60mm。

6.4 三板细水口的大型/中型模架,导套材质采用青铜石墨套。

例如：分体机底盘。

6.5 大型非标模架导套孔壁厚与模架边不得小于20mm，回针孔壁厚与模架边为35～40mm，回针直径不小于Φ30。

6.6 模架非成型部分的模板零件应采用1050材质, 硬度HB170-220。

6.7 钢导柱、导套及回针等所用材料的表面硬度不低于HRC60 2°。

6.8 A板、B板镶件框壁厚一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。

6.9 开镶件框后B板厚度一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。

6.10 镶件成型部位厚度一般为：（小模）25～35mm、（中模）35～50mm、（大模）50～70mm。

7. 模具钢材7.1 模具钢材的选用7.2 模具钢材的指定供方7.3 模具钢材的热处理7.3.1 滑块材料（外观）用2738H、2083H钢料，硬度为 HRC34～38，（非外观）用738、2083钢料，硬度 HRC29～33。

7.3.2 斜顶材料用LKM738钢料，表面进行氮化处理，硬度HV700。

7.3.3 铍铜硬度HRC36～42。

注塑模具技术规范要求

注塑模具技术规范要求

A: 模具外观1: 铭牌内容要打印模具编号、模具重量（KG）、模具外形尺寸（mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐。

2: 铭牌要固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠，不易剥落。

3; 冷却水嘴要用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。

如合同有特殊要求，按合同。

4: 冷却水嘴要伸出模架表面，水嘴头部凹进外表面不超过3mm。

5: 冷却水嘴避空孔直径要为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。

6: 冷却水嘴要有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。

7: 标识英文字符和数字要大写（5/6″），位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。

8:进出油嘴、进出气嘴要同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。

9: 模具安装方向上的上下侧开设水嘴，要内置，并开导流槽或下方有支撑柱加以保护。

1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.10: 无法内置的油嘴或水嘴下方要有支撑柱加以保护。

11: 模架上各模板要有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀。

12: 各模板要有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。

13: 模具配件要影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿保护。

14: 支撑腿的安装要用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。

15: 模具顶出孔要符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。

16: 定位圈要可靠固定（一般用三个M6或M8的内六角螺丝），直径一般为￠100或￠150mm，高出顶板10mm。

注塑类内外饰模具通用技术规范

注塑类内外饰模具通用技术规范

3.26.2 其余零件按照双方协商制定，并满足模具寿命和使用要求。 3.27 注塑成型模具表面有皮纹时，皮纹样式必需符合长安公司提供的皮纹样板 （CTF 样板）及皮纹深度、范围要求。
第 7 页 共 23 页
3.28 内饰件（外饰件）有皮纹要求时，为了具有同一风格装饰效果纹理，模具 型腔的选材必须保持一致。 3.29 模具零件品牌及材料要求。 严禁私自变更和长安达成一致的模具制造过程中所选用的钢材、热流道、关 重标准件等，(如有异议，请提交申请，经长安同意后方可使用)。 3.29.1 模具供应商必须提供相关材料必须证明所备材料符合本要求。若对模具 材料选择若有异议，需书面提出建议，双方商议确认最终材料要求。 3.29.2 模具主要部件材料明细参考下表：
第 2 页 共 23 页
目
录
1．范围 2．规范性引用文件 3．基本要求 4．流道系统 5．液压机构、抽芯及复位机构 6．冷却系统 7．滑块、斜顶机构 8．导向、锁紧及镶拼 9．顶出系统 10．模具安装、起吊 11．品质要求 12．检查 13．项目管理 14．设计变更 15．提交资料 16．其他要求
3.30 在成型部位中，产品和模具均要做断差，采取天包地方式，中小型模具 0.05mm， 大型模具 0.1mm，保险杠等 0.15mm，对于影响内外饰精致工艺 的部位须另单独提出。 4、流道系统 4.1 热流道要求： 4.1.1 供应商模具数据流道系统信息须符合长安汽车股份有限公司 《模流分析报 告》中关于模具流道信息的要求，其主要包含：流道的分类（模具中采用热 流道还是冷流道），流道的截面形状（圆形、梯形、椭圆形等）、流道的尺 寸大小、浇口的形式（点浇口、侧浇口、潜伏式浇口等）、浇口的尺寸大小、 浇口的位置以及浇口的数量等。 4.1.2 浇口套与注塑机喷嘴的配合要求良好，无漏胶。 4.1.3 升温时间要求：热流道 200℃/30min；热喷嘴 200℃/20min；并且能够有 热电偶等加热控制装置对热流道进行精确控制。 4.1.4 热流道总成要耐受在 100-300℃的工作温度所产生的热变形以及需能耐

注塑模具技术标准

注塑模具技术标准

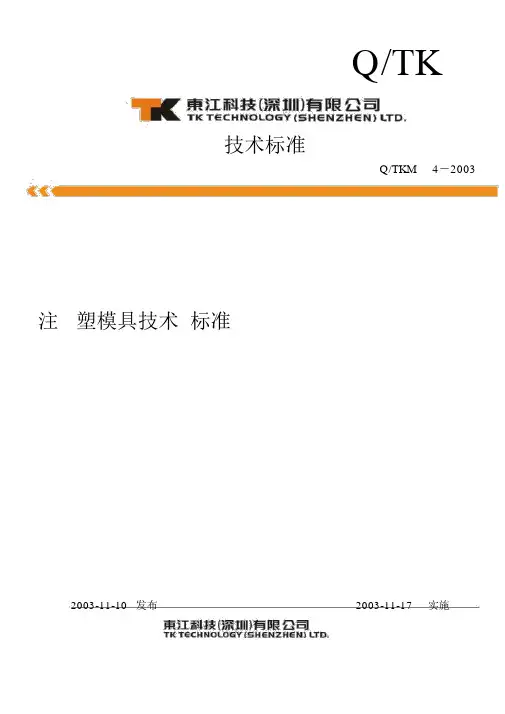

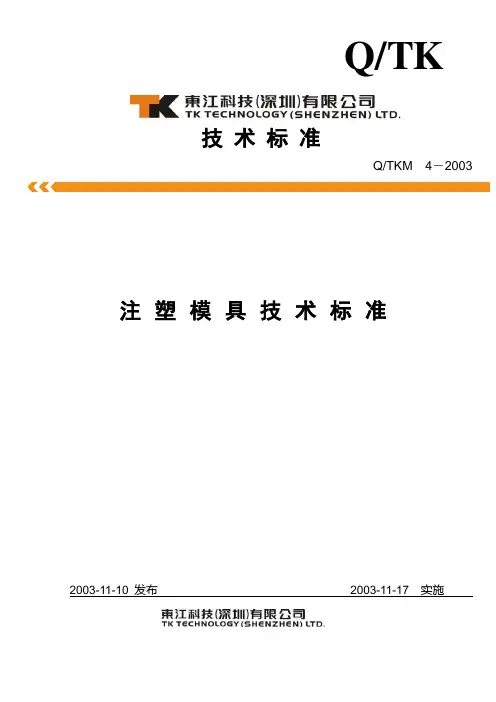

Q/TK技术标准Q/TKM 4－2003注塑模具技术标准2003-11-10发布2003-11-17实施Q/TKM 4 –2003目次前言.⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯I I1范围 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1 2引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3基本规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.1模具的分类⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 3.2基准温度 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4模具尺寸公差 .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.1模具尺寸分类⋯ .. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4.2 结构尺寸..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.2.1 结构尺寸的一般公差⋯⋯⋯⋯ ⋯⋯ ⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯ 24.2.2 结构尺寸的标注偏差... ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34.2.2.1 结构尺寸为镶件配合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯34.2.2.2 结构尺寸为滑动配合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯34.3 组成尺寸..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34.3.1 组成尺寸为镶件配合 ... ⋯⋯⋯⋯⋯⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯⋯ ⋯⋯ ⋯⋯ ⋯⋯ ⋯ 34.3.2组成尺寸为滑动配合. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 4.3.3组成尺寸为圆弧的公差. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 4.4 成型尺寸..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44.5 模具型腔圆弧未注公差尺寸的极限偏差.. ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65模具的形位公差..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ⋯6 5.1 结构尺寸的未注形位公差... ⋯⋯⋯⋯⋯⋯⋯ ⋯⋯⋯⋯⋯ ⋯⋯⋯⋯ ⋯⋯⋯⋯⋯ ⋯⋯65.2 模具型腔的标注形位公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65.3 其他部位的标注形位公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯66模具的表面粗糙度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76.1 模具的表面粗糙度的分类⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76.2 模具型腔表面的粗糙度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯77相关要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.1 模具顶针的高度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.2 模胚回针的高度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.3 模肉镶件表面与模肉的装配要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 7.4 模具型腔表面镀铬的技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯87.5 对于成形面和其他面互相影响的尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8附录 A 模胚的公差及粗糙度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A1 对于模胚有特别要求时以图纸要求为准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A2 模板的公差及表面粗糙度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A3 模胚开框的规格及精度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 A4 模胚上的标准件技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10附录B图样上注出形状或位置公差值的规定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11附录 C 常见的部分模具公差配合要求⋯..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14附录 D 不同的加工方法要求达到的模具表面粗糙度要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16附录 E 表面粗糙度各标准及加工方法、脱模斜度对照表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18Q/TKM 4 –2003前言《塑胶模具技术标准》是东江科技 ( 深圳 ) 有限公司根据东江科技公司的实际情况，参照国际标准、国家标准、以及其它国家和地区的有关标准和规则制定的。

中国注塑模架标准最新规范

中国注塑模架标准最新规范

中国注塑模架标准最新规范一、概述注塑模具是塑料加工行业的关键组成部分，其标准化对于提高生产效率、降低成本、保证产品质量具有重要意义。

本规范旨在为模具设计、制造和使用提供统一的技术要求。

二、适用范围本规范适用于各类塑料注射成型模具的设计和制造，包括但不限于单色、双色、多色及特殊成型工艺的模具。

三、材料要求1. 模具材料应具有良好的硬度、耐磨性和抗腐蚀性，以适应不同的工作环境和成型要求。

2. 模具钢材应符合国家标准或行业标准，确保材料的一致性和可靠性。

四、设计要求1. 模具设计应考虑塑料流动性、冷却速度和收缩率等因素，确保成型件的尺寸精度和表面质量。

2. 模具结构应简洁合理，便于拆卸、清洗和维护。

五、制造工艺1. 模具制造应采用精密加工技术，确保模具的尺寸精度和表面光洁度。

2. 模具的关键部件应进行热处理，以提高其硬度和耐磨性。

六、装配与调试1. 模具装配应严格按照设计图纸进行，确保各部件的配合精度。

2. 模具调试应在实际生产条件下进行，以验证模具的成型能力和稳定性。

七、质量检验1. 模具在出厂前应进行全面的质量检验，包括尺寸精度、表面质量、材料性能等。

2. 检验结果应符合本规范的要求，并附有相应的检验报告。

八、维护与保养1. 模具在使用过程中应定期进行清洁和维护，以延长模具的使用寿命。

2. 发现模具有损坏或磨损时，应及时进行修复或更换。

九、安全与环保1. 模具设计和制造过程中应严格遵守国家安全生产法规，确保操作人员的安全。

2. 模具材料和制造过程中产生的废弃物应符合环保要求，进行妥善处理。

十、附录本规范附录包含模具设计和制造过程中常用的参考数据、计算公式和图例，供设计和制造人员参考。

以上规范为注塑模架设计和制造提供了一套完整的技术指导，有助于提升模具行业的整体水平和竞争力。

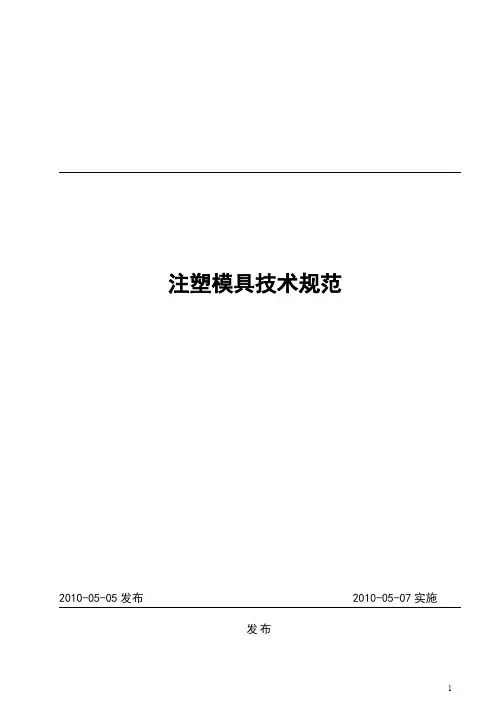

注塑模具技术规范

注塑模具技术规范

注塑模具技术规范美的集团家用空调国内事业部发布注塑模具技术规范1、目的1.1、规范美的国内空调注塑模具制作规范和验收标准。

1.2、不断提高模具质量，确保模具正常生产, 生产出合格的注塑件产品。

1.3、模具厂家必须按照此标准进行模具设计及制造，若模具设计及制造因不符合此标准而引起的模具质量问题，由模具厂家承担一切后果。

2、范围本标准规定了塑料制件的模具工艺性，统一塑料模具的设计、制作标准、验收标准。

本标准适用于家用空调国内事业部。

3、规范性引用文件无4、术语和定义无5、模具分类根据模架尺寸将模具分为大、中、小三类。

5.1、模架尺寸6060以上称为大型模具；5.2、模架尺寸3030～6060之间为中型模具；5.3、模架尺寸3030以下为小型模具。

6、模架选用6.1、优先选用标准模架。

6.2、若选用非标模架，应优先选用标准板厚。

6.3、大型非标模架，导柱直径不小于Φ60mm，导套采用石墨铜套制做。

6.4、大型非标模架导套孔壁厚与模架边不得小于20mm，回针孔壁厚与模架边为35～40mm，回针直径不小于Φ30。

6.5、大型非标模架A板、B板起吊螺钉孔为M36～M48。

6.6、模架必须指定的供应商采购。

6.6.1、模架非成型部分的模板零件应采用1050材质, 硬度HB170-220。

6.6.2、导柱、导套回针等所用材料表面硬度不低于HRC60 2。

6.6.3、A板、B板镶件框壁厚一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。

6.6.4、开镶件框后B板厚度一般为：（小模）30～50mm、（中模）50～80mm、（大模）80～120mm。

6.6.5、镶件成型部位厚度一般为：（小模）25～35mm、（中模）35～50mm、（大模）50～70mm。

7、钢材选用7.4、以下材料由模具厂家提供材料证明及采购证明。

滑块材料（外观）用738H钢料，硬度 HRC34～38，（非外观）用738钢料，硬度 HRC29～33。

模具技术标准

模具技术标准
16．安装浇口定位环应与塑机尺寸匹配；浇口套要进行淬火处理。
17．模板（镶块）工艺倒角应均匀，上下模板应平齐，洞口按标准倒角。
18．成型部位转接圆弧未注公差尺寸的极限偏差，按下表规定执行：
基本尺寸（mm）
6
6-18
18-30
30-120
120
极限偏差
凸圆弧
0
-0.012
0
-0.18
0
-0.25
0
-0.40
2．钢材应尽可能选取预硬钢材，及热处理用钢材；可以根据不同客户的要求采用不同公司的钢材；（例：P20、718HH、618HH）。
3．成型对模具易腐蚀的塑料时，型腔零件需采用不锈钢制作(例S136、S136H、420S、420H等)，否则其成型表面应采取防腐处理（例：表面钝化、电镀等）。
4．成型对模具表面易磨损的塑料时，型腔零件硬度应不低于HRC46，否则型腔表面应进行表面硬化（如氮化）处理，其硬度应高于HV600。
19．模板端面适当处要设有吊环孔，（单板20kgC以上）以便吊装模具。
20．动定模板及顶板、支架两端与模具A、B主板相齐。
六：脱模角度
1．成型部位未注角度和锥度公差按表面的规定，锥度公差按锥体母线的长度决定，角度公差按角度短边长度决定；按下表规定执行：
锥度母线角度短边长度
6
6-18
18-50
50-120
----------------有限公司模具技术标准
本标准规定了本公司注塑模具的设计公差要求、零件的枝术要求、总装技术要求、验收规则和标记、包装、运输、贮存。
本标准适用于本公司所有注塑模的设计、制造和验收。
一：注塑模具的收缩率-
1．收缩率系指塑胶制品冷却固化经脱模成形后，其尺寸与原模具尺寸间之误差百分比，可依ASTM D955方法测得。在塑胶模具设计时，须先考虑收缩率，以免造成成品尺寸的误差，导致成品不良。以下列举几项常用塑胶原料之收缩率比较。

注塑模具技术要求【精选文档】

注塑模具技术要求【精选文档】

《注塑模具技术要求》A: 模具外观1：铭牌内容要打印模具编号、模具重量（KG）、模具外形尺寸(mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐.2:铭牌要固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠,不易剥落.3；冷却水嘴要用塑料块插水嘴,￠10管,规格可为G1/8″、G1/4″、G3/8″.如合同有特殊要求，按合同。

4:冷却水嘴要伸出模架表面,水嘴头部凹进外表面不超过3mm。

5:冷却水嘴避空孔直径要为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。

6:冷却水嘴要有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。

7：标识英文字符和数字要大写(5/6″)，位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。

8：进出油嘴、进出气嘴要同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）.9:模具安装方向上的上下侧开设水嘴，要内置，并开导流槽或下方有支撑柱加以保护。

10：无法内置的油嘴或水嘴下方要有支撑柱加以保护。

11：模架上各模板要有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀。

12：各模板要有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。

13:模具配件要影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等,应有支撑腿保护。

14：支撑腿的安装要用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。

15:模具顶出孔要符合指定的注塑机,除小型模具外，原则上不能只用一个中心顶出(模具长度或宽度尺寸有一个大于500mm时）,顶出孔直径应比顶出杆大5—10mm.16:定位圈要可靠固定(一般用三个M6或M8的内六角螺丝）,直径一般为￠100或￠150mm，高出顶板10mm。

注塑模具及塑料制品的一般标准

注塑模具及塑料制品的一般标准

注塑模具一般标准1.模具结构部分1.1模具材料①模具板材所用钢质不低于45钢。

②导套、导柱、复位杆、顶针、斜导柱、拉杆等所用材料表面硬度不低于HRC60。

③模具前后模及镶件，用40Cr钢材经调质处理。

④注射腐蚀性材料的模具前后模腔均需要电镀。

⑤斜顶、摆杆表面硬度不少于HRC35，推板表面硬度不少于HRC28。

⑥如果客户指定应使用模具钢材时，应满足客户要求。

1.2模具应具备结构①模具标识：模胚外应按客户要求打上文字。

模胚内按客户指定位置打上P/N号、胶件牌号，一模多腔应打上模腔号，多镶件应按设计要求打上镶件编号。

②模具应安装合适的法兰圈，并开标准码模坑。

③三板模应安装扣锁并加锁钉，以及应安装拉料钩、脱料板和先开弹圈。

④模具底板应开合格的顶针孔，孔位置应符合顶出平衡要求。

⑤模具顶针板应装复位弹簧，合模时，前模板应先接触复位杆，否则模具应先安装复位机构。

⑥滑块运动应畅顺，接触面应开油槽，并安装限位装置。

⑦顶出机构：A、顶针设置应使塑胶件脱模时不产生永久变形、顶白、不影响塑胶件外观。

B、顶针机构应保证灵活、可靠、不发生错误动作。

C、顶针、顶套顶面非平面时，顶针、顶套应定位。

⑧底板上垃圾钉设置均匀，垃圾钉高度应一致。

⑨ 45cm×45cm或以上级大模应加设顶板导柱，一套模中顶套数量达到或超过16支应增设顶板导柱。

⑩流道直径、长度加工应合理，在保证成形质量的前提下尽量缩短流程，以缩短填充及冷却时间，同时浇注系统损耗的塑料应最少。

流道一般应设置冷料穴。

⑾型腔分布应合理，应符合各型腔同时注满的原理，浇口设置应不影响胶件外观，满足胶件装配，在注射允许的条件下尽量做到浇口残留量最少。

⑿冷却系统A、冷却水流道分面应使模具表面各部分温差在10℃之内。

B、冷却水流道出入孔位置不影响安装。

在型腔表面的镶件、滑块等一般应通入冷却水。

C、模具冷却水流道应不漏水，并在流道出入口应标有“OUT”和“IN”字样。

D、若是多组冷却水流道还应加上组别号。

注塑模具技术要求

注塑模具技术要求

戴诺维特注塑模具通用要求甲方（定作方，以下皆同）：乙方（承揽方，以下皆同）：为约定甲乙双方的责、权、利，对于模具承制过程中的要求做出规范，本协议作为模具加工定做合同之附件，适用于所有乙方承揽的甲方模具，但对于每一个合同中的每一套模具，有甲方提供的技术要求以及其他特殊要求，如有与本协议有冲突之处，则按照对应模具的具体要求执行。

1.方案、图纸确认要求1.1.乙方在收到甲方确认的产品三维图（小型1天、中型2 天、大型3 天）内将分型线、结构简图等技术问题与甲方确认。

乙方的模具结构图纸在设计完成后应提交甲方确认，特别是浇口设置、分型面设置等影响到外观质量的设计，以及镶拼方法、结构运动等重要问题，必须在甲方认可后执行；乙方在模具加工过程中发现结构出现问题，需及时通知甲方，新的结构必须在得到甲方确认后实施；否则出现的问题由乙方负责。

1.2.乙方在模具加工过程中，如果出现质量事故，应及时向甲方通报，同时模具的修补方案应得到甲方的认可，并更改模具结构图纸；如需烧焊修补，模具修补区域、烧焊工艺必须得到甲方项目工程师的书面确认，并在图纸上明确标明实际烧焊区域以及影响区域；1.3.模具分型面上必须设计合理的排气槽。

模具分型面设计应合理，并且保证足够的强度。

定模固定板与注射机固定板间要增加隔热板，防止定模固定板和注射机固定板扩大，导致拉杆错位使模具咬死。

电器盒安装在模具顶部，冷却系统接头设计在模具底部，排水槽出口在分流板安装板底部。

2.模架的要求2.1.模架选用龙记、明利等大型模架厂的产品，如果乙方因工期等原因改用模架品牌需要经过甲方的书面认可，但品质和各零件的设计尺寸、技术要求均参考龙记/明利要求设计，以保证模具标准化；2.2.模架的加工基准均采用基准边校表碰数加工，模架上必须明确加工基准的位置；2.3.对1000T（含1000T）以上注塑机上使用的模具模板装夹位置厚度统一为70mm，对600T （含600T）-1000T注塑机上使用的模具模板装夹位置厚度统一为50mm，对600T以下注塑机上使用的模具模板装夹位置厚度按标准模架设计，模具顶底板压模处长、宽、厚度必须保持一致；3.模具材质要求3.1.模具成型零件材质要求，透明件注塑模具型腔和型芯全部采用德国2738HH,生产厂家为布德鲁斯、撒斯特和蒂森，非透明件注塑模具型腔采用德国2738HH、型芯采用国产P20，生产厂家为上钢五厂、抚钢。

与塑料注塑模有关的标准

与塑料注塑模有关的标准

与塑料注塑模有关的标准一、模具设计模具设计是注塑模生产流程的起始环节，需要考虑到产品的形状、大小、结构、材料性质、注塑机型号及具体设计要求等因素。

在模具设计过程中，需要遵循以下标准：1. 模具结构应简单、合理，便于操作和维护。

2. 模具尺寸和精度应符合产品要求和生产规模。

3. 模具设计时应考虑到冷却系统、顶出系统、定位系统等，以确保生产效率和产品质量。

4. 模具设计时应考虑到制造成本和使用寿命。

二、模具材料模具材料的选择对模具的质量和使用寿命有着至关重要的影响。

在选择模具材料时，需要遵循以下标准：1. 材料应具有优异的耐热性、耐蚀性、抗磨损性和抗氧化性。

2. 材料应具有较好的可加工性和焊接性能。

3. 材料应具有较低的成本和较长的使用寿命。

4. 根据产品要求和生产条件选择合适的材料牌号和规格。

三、模具制造模具制造是注塑模生产流程的核心环节，涉及到许多加工工艺和操作步骤。

在模具制造过程中，需要遵循以下标准：1. 制造工艺应符合图纸和技术要求，确保加工精度和表面质量。

2. 制造过程中应严格控制材料消耗和能源消耗，降低成本。

3. 制造过程中应注意安全生产和环境保护。

4. 制造完成后应对模具进行质量检查和验收。

四、模具测试模具测试是确保模具质量和产品质量的必要环节。

在模具测试过程中，需要遵循以下标准：1. 测试条件应符合产品要求和生产条件。

2. 测试方法应科学、合理、准确、可靠。

3. 测试过程中应密切关注模具的工作状态和产品外观质量。

4. 测试完成后应对测试数据进行整理和分析，以便对模具进行调整和改进。

五、模具维护模具维护是保证模具使用寿命和产品质量的重要环节。

在模具维护过程中，需要遵循以下标准：1. 定期对模具进行检查和维护，确保其正常运转和工作精度。

2. 定期清理模具表面和内部，防止灰尘、杂质、废料等污染模具。

塑料注塑模具验收与标准

塑料注塑模具验收与标准

塑料注塑模具验收标准BP-ZL-006版本号：01目的：为确保模具能生产出合格的产品，正常投入生产，保证模具生产使用寿命，满足产品设计的生产使用要求。

规范从产品质量、模具结构、注塑成型工艺要求等方面认可模具的标准，据此对模具质量进行评估；参照标准：GB/T12554—2006塑料注射模技术条件GB/T4169.1~4169.23—2006注射模零件GB/T12556—2006塑料注射模模架技术条件GB/T14486—2008塑料模塑件尺寸公差一、成型产品外观、尺寸、配合1.产品外观二、模具外观1.模具铭牌内容完整，字符清晰，排列整齐。

2.铭牌应固定在模脚上靠近模板和基准角的地方。

铭牌固定可靠、不易剥落3.冷却水嘴应选用塑料块插水嘴，顾客另有要求的按要求。

4.冷却水嘴不应伸出模架表面。

5.冷却水嘴需加工沉孔，沉孔直径为25mm、30mm、35mm三种规格，孔口倒角，倒角应一致。

6.冷却水嘴应有进出标记。

7.标记英文字符和数字应大于5/6,位置在水嘴正下方10mm处，字迹应清晰、美观、整齐、间距均匀。

8.模具配件应不影响模具的吊装和存放。

安装时下方有外露的油缸、水嘴，预复位机构等，应有支撑腿保护。

9.支撑腿的安装应用螺钉穿过支撑腿固定在模架上，过长的支撑腿可用车加工外螺纹柱子紧固在模架上10.模具顶出孔尺寸应符合指定的注塑机要求，除小型模具外，不能只用一个中心顶出。

11.定位圈应固定可靠，圈直径为100mm、250mm两种，定位圈高出底板10〜20mm。

顾客另有要求的除外。

12.模具外形尺寸应符合指定注塑机的要求。

13.安装有方向要求的模具应在前模板或后模板上用箭头标明安装方向，箭头旁应有"UP”字样，箭头和文字均为黄色，字高为50mm。

14.模架表面不应有凹坑、锈迹、多余的吊环、进出水汽、油孔等以及影响外观的缺陷。

15.模具应便于吊装、运输，吊装时不得拆卸模具零部件，吊环不得与水嘴、油缸、预复位杆等干涉。

与塑料注塑模有关的标准

与塑料注塑模有关的标准

与塑料注塑模有关的标准注塑模具是在塑料注塑加工中使用的一种重要工具，其质量的好坏直接影响着塑料制品的成型效果。

为了确保注塑模具的质量和性能，相关部门制定了一系列与塑料注塑模具相关的标准。

本文将介绍与塑料注塑模具有关的标准，包括材料标准、尺寸标准、使用标准等，旨在帮助塑料注塑行业从业者更好地了解和应用这些标准。

一、材料标准在塑料注塑模具制造过程中，选用合适的材料非常重要。

相关标准对注塑模具的材料进行了明确的规定，以确保其质量和性能符合要求。

常用的注塑模具材料标准有：1. GB/T 1299-2014《工具钢》：该标准规定了工具钢的牌号、化学成分、机械性能和热处理要求，适用于制造注塑模具的材料选择。

2. GB/T 1222-2007《弹簧钢》：该标准规定了弹簧钢的牌号、化学成分、机械性能和热处理要求，适用于制造注塑模具中的弹簧部件。

3. GB/T 3077-2015《合金结构钢技术条件》：该标准规定了合金结构钢的牌号、化学成分、机械性能和热处理要求，适用于制造注塑模具的合金结构部件。

二、尺寸标准注塑模具的尺寸准确度和表面质量对注塑产品的成型质量有重要影响。

相关尺寸标准旨在确保注塑模具的尺寸精度和表面光洁度满足要求。

常用的尺寸标准有：1. GB/T 3022-2017《钳工测量工具尺寸和精度》：该标准规定了钳工测量工具的尺寸和精度要求，适用于对注塑模具尺寸进行测量和检验。

2. GB/T 1804-2000《平行销》：该标准规定了平行销的形状、尺寸和公差，适用于注塑模具中平行销的设计和制造。

3. GB/T 1806-2000《锥销》：该标准规定了锥销的形状、尺寸和公差，适用于注塑模具中锥销的设计和制造。

三、使用标准注塑模具的使用标准主要包括使用规范、维护保养和安全操作等方面的要求，以保证注塑模具的正常运行和延长使用寿命。

常用的使用标准有：1. JB/T 7433-2008《注塑模具试验规程》：该标准规定了注塑模具试验的内容、方法和要求，适用于注塑模具的试验和验收。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

合同附件FJC注塑模具技术标准本标准与合同具有同等法律效：1.模具制造依据及其要求1.1 FJC在合同签定后提供给卖方设计、制造模具用3D产品数据、2D产品图纸及产品相关技术要求、生产用原材料的参数和注塑机参数等，最终模制产品必须满足总成在车上的装配要求。

（见二维装配图、间隙图）1.2产品表面有皮纹的模具，将严格按FJC（或客户）提供的皮纹样板及指定的花纹厂家制作相应皮纹。

皮纹费用含在模具费用中（模具供应商支付）。

1.3产品标示：所有模具在产品适当表面（产品B面适当位置）,采用适当大小的字和字体刻上相关内容：（1）产品的商标；（2）产地（CHINA或CN）；（3）生产厂家代码（4FF）；（4）零件号；（5）时钟（年、月）；（6）材料代码；（7）FJC相应标志;(8)3C标志等字样。

具体要求在实施前以FJC提供给模具供应商详细清单、样式、产品相应位置为准。

1.4本合同中涉及的产品图纸、模具3D数据等技术资料与此项目有关的各种资料FJC拥有所有权。

未经FJC 许可，卖方不能转让给与本合同无关的第三方，否则要承担相关法律责任。

1.5卖方自行安排流动分析并以文件形式告知FJC 其详细结果，双方共同确认模具热流道的结构布局、浇口位置、浇口型式等详细内容，热流道加工前必须得到FJC相关工程师的认可。

1.6模具结构设计完成后，同时具备模具结构评审条件时。

卖方及时通知FJC相关人员，FJC将组织相关技术人员同卖方相关模具结构工程师共同完成模具的结构评审，提交模具结构评审报告，供卖方进一步优化模具结构。

最终模具结构双方确认并签字。

2.模具外观及各种标示要求2.1模具外观：模具铭牌（材质-铜）：详见附件模具铭牌零件名称 Part Name C301仪表板本体 零件号 Part No. FC01-60381零件材料 收缩率 Material PP+TD20Shrinkage1.05%FJC 模具号 FJC Mould No. H47-H001模具外形尺寸 Mould Size 2400(水平) × 1612(竖直) × 1481 (模厚)模板尺寸Mould Plate Size 70mm模具重量 定模重量 动模重量 Mould Weight Fixturing Side 13T Moving Side 11T 液压抽插芯 定模侧 动模侧 Hydraulic Core Fixturing Side1Moving Side2模具供应商 Supplier***模具公司 供应商模具号 Supplier Mould No.6888-88 制造日期Manufacturing Date*年*月2.2 模具外表面不涂漆（表面要求光亮无锈蚀）。

相关标示（热流道、水路、油路等）齐全、清晰（按要求）。

模具外形尺寸、定位圈等匹配于FJC公司相应设备（模具动、定模板，均设置与设备相应尺寸规格的承重用定位圈2700/3200T—∮125-0.3;1500T/1600T—∮250-0.3;1380T--∮150；倒角：4*30°嵌入模板；定位圈凸出模板20mm）；模具与注塑设备相应装夹处应严格按设备匹配尺寸确定（以匹配与设备上的液压装夹装置）。

准确位置详见设备清单或图示(模板尺寸2700/3200T—101.6mm、垂直方向1612.8mm（806.4+-0.05mm）；1600/1500T---70mm；1380T---50mm)。

2.3.1模架：支撑板、垫板、底板（厚度按设备标准）及模脚等采用标准模架。

2.3.2模具顶、底板地侧-靠设备模板侧倒角10*45°。

以适应翻模机。

2.4防护柱：中、大型模具或前后模分型面落差大的动模或定模侧，均设置维修用保护支撑柱（便于模具维修时翻模后支撑用—保护型腔、型芯，防护支撑高出突出部分—40mm）。

2.5.1所有吊装装置必须安全可靠。

所有吊环（安全吊环）与油管、水管等附件不许有干涉！2.5.2起重吊环与模具表面要紧密接触，防止模具起吊运行过程中吊环折断事故发生。

孔深应大于吊环螺纹长度5-8mm.孔边缘倒角5*45°。

2.5.3所有板均设置4个起吊孔（便于模具维修、拆卸）。

其尺寸适当（常用的吊环，尺寸尽量统一，便于使用）。

2.5.4两只吊环同时使用时，应尽量保其在同一方向上，如吊环方向存在夹角应在5°以内（当大于5°时应适当调整孔深、倒角等）。

以确保起吊安全！（安全吊环除外）2.5.5大、中型模具动、定模板应设有4个（4角）吊环孔（通螺纹孔）。

便于模具维修（翻模用）。

2.5.6大中小型模具整体起吊时，要求处于平衡状态。

其主吊点应是模具重心。

（仪表板模具、门板模具M64）2.5.7大、中型模具动、定模单侧起吊时，要求处于平衡状态（便于模具安装、维修）。

2.5.8模具发运时配备相应吊环（安全吊环）—4件（便于模具吊装）。

2.6模具存放：模具下方、侧面（有油缸等附件的）设置必要的支撑柱、保护柱（-外圆∮100涂红漆—警示）等，以保护模具本身各机构的安全性。

模具下方支撑柱应高出模具液压回路等机构至少100mm 以上。

以确保模具各机构、附件的安全性。

2.7模具所有可动板均设有锁模联板（涂红柒），以确保模具起吊过程中的安全性。

2.8热流道标示牌：详见图片标示牌材质：金属；位置：模具定模操作侧适当处；热流道铭牌要清楚标明和实际流道结构完全一致的（对应产品2D示意图相应位置）各加热点的位置示意图，便于工艺人员实际调整。

并固定于模具操作侧较醒目的部位。

（必要时标注各加热元件的功率等相关信息）。

热流道标示牌水路标示牌2.9水路标示牌：详见图片动模、定模分别设置标示清晰的与产品2D示意图（标牌）相应的水路示意图（要求同产品相应位置标注清楚）标示牌。

且模具表面每组水路分别标注1 IN\1OUT；2 IN \2OUT... 等标识。

并固定在模具非操作侧较醒目的位置。

2.10油路标示牌：详见图片抽插芯油路标明清晰，与产品2D示意图相应位置标示牌。

并提供相应警示！牌，固定于模具操作侧显著位置。

内容如：不抽芯，不许开模！！！等提示。

2.11模具循序动作标示牌：如：顶退--插芯—锁模—注射—保压—冷却—抽芯(动模侧)—开模等顺序图。

2.12模具外表面分型面处做明显标记。

逆向箭头。

2.13各板间均设置翘模缺口、各板标记号有序对应（便于模具拆卸、装配）。

3.模具各种联接：3.1热流道系统：3.1.1热流道系统单点电流I＜10A（P＜2200W）,所有热流道传感器采用J型.3.1.2主流道喷嘴R（R11\R16\R20\R30等），无注明情况下为R30 。

主流道∮---3.1.3热流道电源和电偶插座均采用24针。

安装于模具定模操作侧适当位置。

插座厂家：Harting型号为：09 33 024 2601(电源-凸)09 33 024 2701（电偶-凹）09 30 024 0302/0317（不封底下壳）详见Harting标准。

其接线方式：电源：1#/13#，…….12#/24#（电源接口为凸—明显标示）；电偶1# + /13# - ……..12# + /24# -（电偶接口为凹—明显标示）两组或以上（对于温控点多于12）电源分别标注:P1-P12;P13-P24……电偶分别标注: T1-T12;T13-T24……3.1.4热流道顺序阀接口联接方式（置于非操作侧适当位置）：模具侧型号：（STAUBLI）SPC 203 12 7100/JV CASE A(6组)设备侧型号：（STAUBLI）SPC 203 12 1100/JV CASE A(6组)3.1.5 顺序注射模具型腔侧、模具底板标识应严格按照顺序阀浇口编码，清楚可视（1#、2#......）3.2 模具水、油路联接：3.2.1 冷却水模具侧内螺纹（3/8″）：模具自身管连接采用耐高温、耐高压胶管（无管箍）、各种连接弯头等。

所有元件均采用PARKER 元件（不泄漏）。

3.2.2大型模具冷却水均要设置集水器（东莞胜达见附件）（5进5出、接口1″、铜制带阀门，以控制进水量并确保水路畅通）。

大型模具动、定模各设至少两组以上冷却回路的集水器。

安装于非操作侧中间位置（以防与设备拉杆干涉）。

以确保模具冷却效果。

如由于产品、模具等结构的特殊要求需单独设置回路，以便可单独控制冷却效果，保证产品质量。

3.2.3水嘴采用标准快换件：模具水快换接头型号:日东(NITTO)公司 8S/ 8P （1380吨以上设备动模、定模各设两组以上1Close1close1open 4open 4close2open 2close 1Open 3Open3Close回路）。

小于1380T设备采用日东(NITTO)公司3S/ 3P水快换接头。

热流道系统冷却水单独控制其接头：3S/3P(NITTO)3.2.4油嘴接头采用标准快换件：抽插芯--油接口型号：日东(NITTO)公司 3HP/3HS；（抽插芯）动模侧用于液压顶出:日东（NITTO）公司3HP/3HS。

（抽插芯）3.2.5油嘴、水嘴接头及其集水器均设置于设备的非操作侧。

3.3行程开关：模具各动作均有位置确认。

置于非操作侧。

3.3.1行程开关型号：omron 型号-SHL-Q2255( 采用串联方式)3.3.2插座型号：Harting16针型号为：09 20 016 2612（Han 16A M）模具侧为凸，09 20 016 2612（Han 16A M）安装于模具非操作侧上方适当位置。

不封底下壳：09 20 016 0301接线方式：后模1-9（顶退-中子进）/2-10（顶进-中子退）；5-13（中子退）/6-14（中子进）。

前模抽芯5-13（中子退）/6-14（中子进）。

4.模具结构模具所有部件应保证其足够加工的精度及配合装配精度，确保模具各动作的顺畅！4.1导柱、导套、导板、耐磨板、承压板、导向底板、压条、顶针、司筒、螺钉等：z导柱：小型模具--圆导柱SUJ2不开油线（圆导无胚头，采用螺钉联接）；z导套（青铜+石墨自润滑）。

大型模具（5吨以上）--方导（P20+T8 R3）；导套(青铜+石墨自润滑的)。

z顶出板导柱（副导柱）：不嵌入B0板（与底板及B0板单边间隙0.05mm）；z导套(青铜+石墨自润滑的)；大型模具增加推板与方铁支撑（耐磨板）。

z斜导柱便于拆卸。

z所有耐磨板（非滑动面）、承压板均钢质（T8A HRC50-55）嵌入型芯、型腔板，并均匀开标准封闭存油槽（R1.25\深度0.5mm\宽度2mm）；z滑块导向底板、压条:大、中型模具必须采用青铜+石墨自润滑式标准件;所有滑块锁模面应均匀设置锁模用耐磨板（青铜+石墨--嵌入式）。

大型滑块应设置中间滑道（青铜+石墨），底面耐磨板（或石墨自润滑）应高于底面0.5mm；z顶杆、司筒、回程杆等模具零件采用优质标准件（必要时采用氮化处理）—胚头不能改动（包括厚度、外圆等尺寸）（在明细中列出供应商）。
