变压器保险丝配比

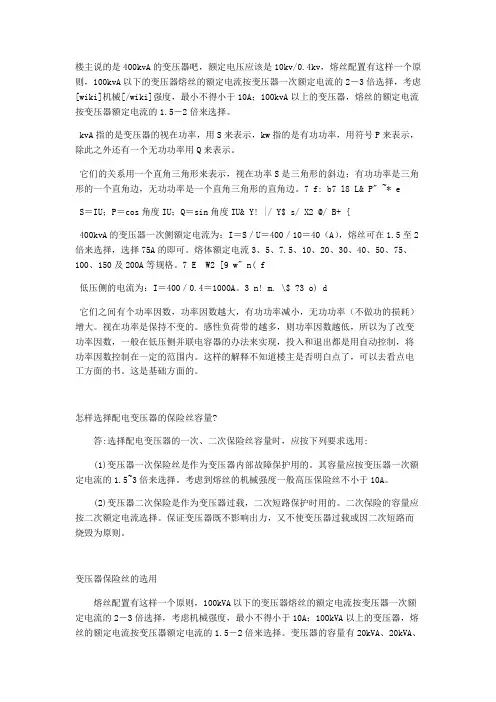

楼主说的是400kvA的变压器吧，额定电压应该是10kv/0.4kv，熔丝配置有这样一个原则，100kvA以下的变压器熔丝的额定电流按变压器一次额定电流的2－3倍选择，考虑[wiki]机械[/wiki]强度，最小不得小于10A；100kvA以上的变压器，熔丝的额定电流按变压器额定电流的1.5－2倍来选择。

kvA指的是变压器的视在功率，用S来表示，kw指的是有功功率，用符号P来表示，除此之外还有一个无功功率用Q来表示。

它们的关系用一个直角三角形来表示，视在功率S是三角形的斜边；有功功率是三角形的一个直角边，无功功率是一个直角三角形的直角边。

7 f: b7 l8 L& P" ~* eS＝IU；P＝cos角度IU；Q＝sin角度IU& Y! |/ Y$ s/ X2 @/ B+ {400kvA的变压器一次侧额定电流为：I＝S／U＝400／10＝40（A），熔丝可在1.5至2倍来选择，选择75A的即可。

熔体额定电流3、5、7.5、10、20、30、40、50、75、100、150及200A等规格。

7 E W2 [9 w" n( f低压侧的电流为：I＝400／0.4＝1000A。

3 n! m. \$ ?3 o) d它们之间有个功率因数，功率因数越大，有功功率减小，无功功率（不做功的损耗）增大。

视在功率是保持不变的。

感性负荷带的越多，则功率因数越低，所以为了改变功率因数，一般在低压侧并联电容器的办法来实现，投入和退出都是用自动控制，将功率因数控制在一定的范围内。

这样的解释不知道楼主是否明白点了，可以去看点电工方面的书。

这是基础方面的。

怎样选择配电变压器的保险丝容量?答:选择配电变压器的一次、二次保险丝容量时，应按下列要求选用:(1)变压器一次保险丝是作为变压器内部故障保护用的。

其容量应按变压器一次额定电流的1.5~3倍来选择。

考虑到熔丝的机械强度一般高压保险丝不小于10A。

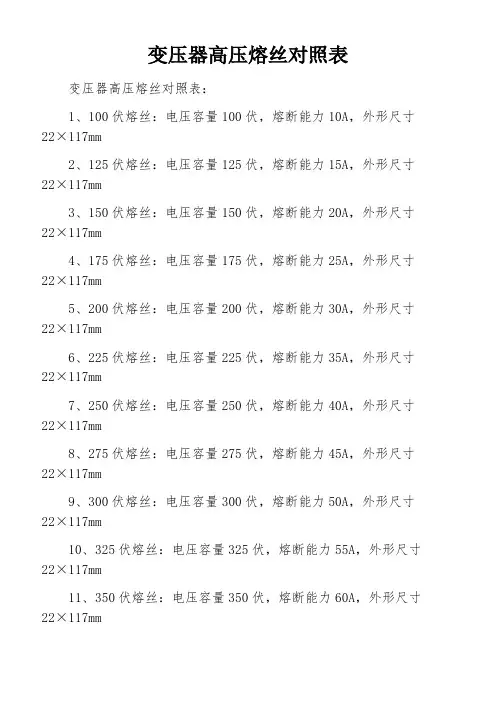

变压器高压熔丝对照表变压器高压熔丝对照表：1、100伏熔丝：电压容量100伏，熔断能力10A，外形尺寸22×117mm2、125伏熔丝：电压容量125伏，熔断能力15A，外形尺寸22×117mm3、150伏熔丝：电压容量150伏，熔断能力20A，外形尺寸22×117mm4、175伏熔丝：电压容量175伏，熔断能力25A，外形尺寸22×117mm5、200伏熔丝：电压容量200伏，熔断能力30A，外形尺寸22×117mm6、225伏熔丝：电压容量225伏，熔断能力35A，外形尺寸22×117mm7、250伏熔丝：电压容量250伏，熔断能力40A，外形尺寸22×117mm8、275伏熔丝：电压容量275伏，熔断能力45A，外形尺寸22×117mm9、300伏熔丝：电压容量300伏，熔断能力50A，外形尺寸22×117mm10、325伏熔丝：电压容量325伏，熔断能力55A，外形尺寸22×117mm11、350伏熔丝：电压容量350伏，熔断能力60A，外形尺寸22×117mm13、400伏熔丝：电压容量400伏，熔断能力70A，外形尺寸22×117mm14、425伏熔丝：电压容量425伏，熔断能力75A，外形尺寸22×117mm15、450伏熔丝：电压容量450伏，熔断能力80A，外形尺寸22×117mm16、475伏熔丝：电压容量475伏，熔断能力85A，外形尺寸22×117mm17、500伏熔丝：电压容量500伏，熔断能力90A，外形尺寸22×117mm18、525伏熔丝：电压容量525伏，熔断能力95A，外形尺寸22×117mm19、550伏熔丝：电压容量550伏，熔断能力100A，外形尺寸22×117mm20、575伏熔丝：电压容量575伏，熔断能力105A，外形尺寸22×117mm21、600伏熔丝：电压容量600伏，熔断能力110A，外形尺寸22×117mm22、625伏熔丝：电压容量625伏，熔断能力115A，外形尺寸22×117mm23、650伏熔丝：电压容量650伏，熔断能力120A，外形尺寸22×117mm24、675伏熔丝：电压容量675伏，熔断能力125A，外形尺寸22×117mm26、725伏熔丝：电压容量725伏，熔断能力135A，外形尺寸22×117mm27、750伏熔丝：电压容量750伏，熔断能力140A，外形尺寸22×117mm28、775伏熔丝：电压容量775伏，熔断能力145A，外形尺寸22×117mm29、800伏熔丝：电压容量800伏，熔断能力150A，外形尺寸22×117mm30、825伏熔丝：电压容量825伏，熔断能力155A，外形尺寸22×117mm31、850伏熔丝：电压容量850伏，熔断能力160A，外形尺寸22×117mm32、875伏熔丝：电压容量875伏，熔断能力165A，外形尺寸22×117mm33、900伏熔丝：电压容量900伏，熔断能力170A，外形尺寸22×117mm34、925伏熔丝：电压容量925伏，熔断能力175A，外形尺寸22×117mm35、950伏熔丝：电压容量950伏，熔断能力180A，外形尺寸22×117mm36、975伏熔丝：电压容量975伏，熔断能力185A，外形尺寸22×117mm37、1000伏熔丝：电压容量1000伏，熔断能力190A。

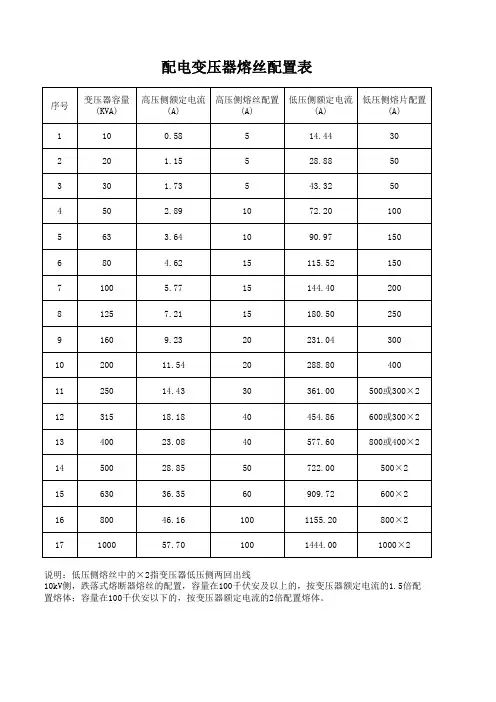

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

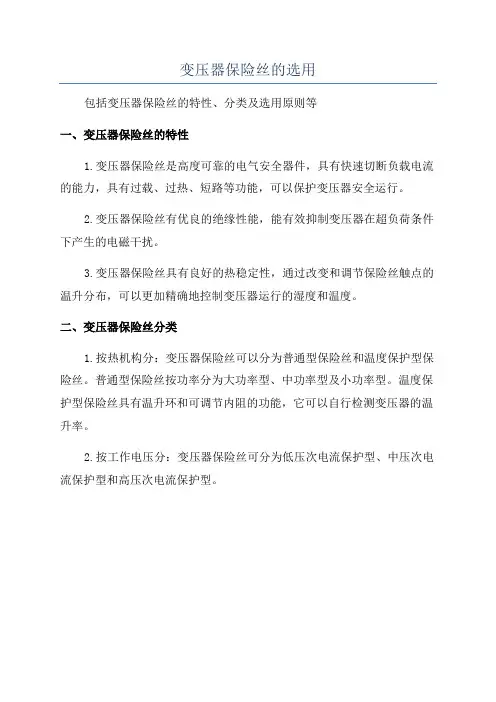

变压器保险丝的选用
包括变压器保险丝的特性、分类及选用原则等
一、变压器保险丝的特性
1.变压器保险丝是高度可靠的电气安全器件，具有快速切断负载电流的能力，具有过载、过热、短路等功能，可以保护变压器安全运行。

2.变压器保险丝有优良的绝缘性能，能有效抑制变压器在超负荷条件下产生的电磁干扰。

3.变压器保险丝具有良好的热稳定性，通过改变和调节保险丝触点的温升分布，可以更加精确地控制变压器运行的湿度和温度。

二、变压器保险丝分类
1.按热机构分：变压器保险丝可以分为普通型保险丝和温度保护型保险丝。

普通型保险丝按功率分为大功率型、中功率型及小功率型。

温度保护型保险丝具有温升环和可调节内阻的功能，它可以自行检测变压器的温升率。

2.按工作电压分：变压器保险丝可分为低压次电流保护型、中压次电流保护型和高压次电流保护型。

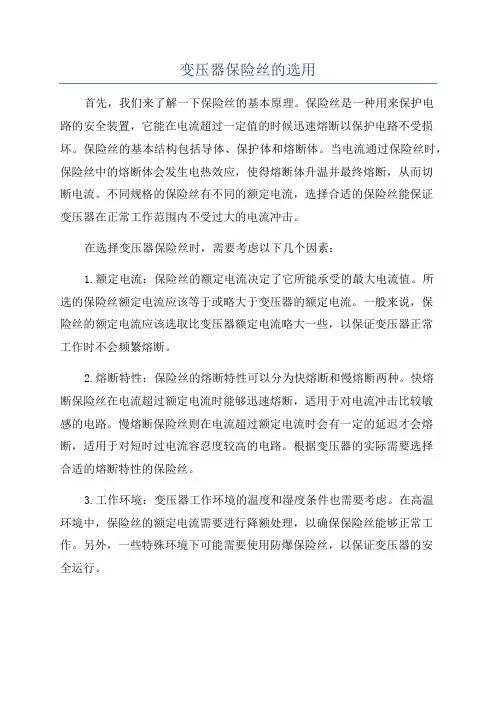

变压器保险丝的选用首先，我们来了解一下保险丝的基本原理。

保险丝是一种用来保护电路的安全装置，它能在电流超过一定值的时候迅速熔断以保护电路不受损坏。

保险丝的基本结构包括导体、保护体和熔断体。

当电流通过保险丝时，保险丝中的熔断体会发生电热效应，使得熔断体升温并最终熔断，从而切断电流。

不同规格的保险丝有不同的额定电流，选择合适的保险丝能保证变压器在正常工作范围内不受过大的电流冲击。

在选择变压器保险丝时，需要考虑以下几个因素：1.额定电流：保险丝的额定电流决定了它所能承受的最大电流值。

所选的保险丝额定电流应该等于或略大于变压器的额定电流。

一般来说，保险丝的额定电流应该选取比变压器额定电流略大一些，以保证变压器正常工作时不会频繁熔断。

2.熔断特性：保险丝的熔断特性可以分为快熔断和慢熔断两种。

快熔断保险丝在电流超过额定电流时能够迅速熔断，适用于对电流冲击比较敏感的电路。

慢熔断保险丝则在电流超过额定电流时会有一定的延迟才会熔断，适用于对短时过电流容忍度较高的电路。

根据变压器的实际需要选择合适的熔断特性的保险丝。

3.工作环境：变压器工作环境的温度和湿度条件也需要考虑。

在高温环境中，保险丝的额定电流需要进行降额处理，以确保保险丝能够正常工作。

另外，一些特殊环境下可能需要使用防爆保险丝，以保证变压器的安全运行。

4.安全性能：选择的保险丝应具备良好的安全性能，能够可靠地熔断电流并防止引发火灾或电路故障。

一般来说，可靠的保险丝应具备过流保护、过温保护、高电压保护等功能。

除了以上提到的因素，根据实际需要还可以考虑其他因素，如保险丝的材质、安装方式、价格等。

选择适合的保险丝能够有效地保护变压器，延长其使用寿命，并减少故障发生的可能性。

综上所述，变压器保险丝的选用应根据变压器的额定电流、熔断特性、工作环境和安全性能等因素进行考虑。

合理选择保险丝能够保护变压器的正常工作，并提高其安全性和可靠性。

同时，在选择保险丝时还需要考虑成本、维修与更换的便利性等因素，以取得最佳的效果。

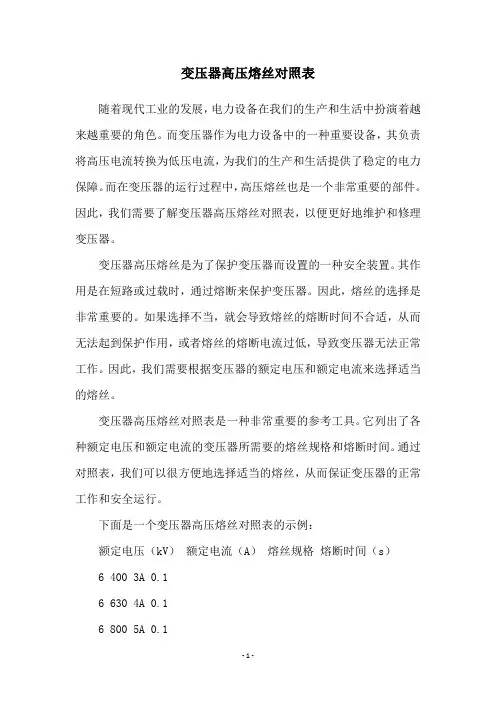

变压器高压熔丝对照表随着现代工业的发展，电力设备在我们的生产和生活中扮演着越来越重要的角色。

而变压器作为电力设备中的一种重要设备，其负责将高压电流转换为低压电流，为我们的生产和生活提供了稳定的电力保障。

而在变压器的运行过程中，高压熔丝也是一个非常重要的部件。

因此，我们需要了解变压器高压熔丝对照表，以便更好地维护和修理变压器。

变压器高压熔丝是为了保护变压器而设置的一种安全装置。

其作用是在短路或过载时，通过熔断来保护变压器。

因此，熔丝的选择是非常重要的。

如果选择不当，就会导致熔丝的熔断时间不合适，从而无法起到保护作用，或者熔丝的熔断电流过低，导致变压器无法正常工作。

因此，我们需要根据变压器的额定电压和额定电流来选择适当的熔丝。

变压器高压熔丝对照表是一种非常重要的参考工具。

它列出了各种额定电压和额定电流的变压器所需要的熔丝规格和熔断时间。

通过对照表，我们可以很方便地选择适当的熔丝，从而保证变压器的正常工作和安全运行。

下面是一个变压器高压熔丝对照表的示例：额定电压（kV）额定电流（A）熔丝规格熔断时间（s）6 400 3A 0.16 630 4A 0.16 800 5A 0.110 400 2A 0.110 630 3A 0.110 800 4A 0.1通过对照表，我们可以看出，当变压器的额定电压为6kV，额定电流为400A时，需要选择3A的熔丝，并且熔断时间为0.1秒。

同样地，当变压器的额定电压为10kV，额定电流为630A时，需要选择3A 的熔丝，并且熔断时间为0.1秒。

需要注意的是，变压器高压熔丝的选择不仅要考虑变压器的额定电压和额定电流，还要考虑变压器的型号、制造商和工作环境等因素。

因此，在选择熔丝时，我们需要仔细阅读变压器的说明书，并咨询专业的电气工程师或技术人员的建议。

除了选择适当的熔丝外，我们还需要定期检查变压器高压熔丝的状态。

如果熔丝出现熔断现象，就需要及时更换熔丝，并找出熔丝熔断的原因。

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

30kVA变压器保险丝的额定电流一、概述变压器是电力系统中不可或缺的设备，它起着调节电压、传输电能的重要作用。

在变压器的使用过程中，为了保证设备运行的安全可靠，需要在合适的位置设置相应的保护装置，其中保险丝作为一种常见的保护装置，在变压器中也扮演着重要的角色。

本文将重点讨论30kVA 变压器保险丝的额定电流以及相关知识。

二、30kVA变压器保险丝的意义1. 保护变压器在30kVA变压器中，保险丝作为一种短路保护装置，其作用是在电路发生短路或过载时迅速切断电源，避免设备损坏或事故发生。

保险丝的选择和使用对于保证变压器的安全运行至关重要。

2. 限制电流30kVA变压器保险丝的额定电流是指在正常工作情况下，保险丝能够持续通过的最大电流值。

通过额定电流的设定，可以限制电路中的电流，在一定程度上保护设备和线路，避免过载或短路的发生。

三、30kVA变压器保险丝的额定电流计算保险丝的额定电流需要根据变压器的额定容量、短路电流和环境温度等因素来进行计算。

1. 变压器额定容量30kVA变压器的额定容量为30千伏安，即变压器可以持续输出的最大功率。

2. 短路电流变压器在短路情况下会产生瞬时短路电流，这时保险丝需要迅速切断电流，以防止设备和线路受到损坏。

短路电流是保险丝额定电流的重要参数之一。

3. 环境温度环境温度对保险丝的额定电流也有一定影响。

一般情况下，高温环境会使保险丝的导线温度升高，因此在设计保险丝的时候需要考虑环境温度对保险丝性能的影响。

四、30kVA变压器保险丝的选择和安装在选择和安装30kVA变压器保险丝时需要注意以下问题：1. 选择合适的额定电流根据前面所述的计算方法，需要选择符合30kVA变压器额定容量和短路电流的保险丝额定电流，以保证在正常工作情况下稳定运行，并在短路时迅速切断电源。

2. 保险丝的安装位置保险丝应当安装在电路中的合适位置，以便在出现故障时能够迅速切断电源，保护设备和线路。

应当避免保险丝安装在过于潮湿或高温的环境中，以免影响保险丝的性能。
