10kv干式变压器10kV干式变压器是一种常见的电力设备，用于将高压电流变成低压电流，以供给各种不同的电力设备和设施使用。
它的主要特点是结构简单，体积小巧，适用于各种环境条件下的使用。
本文将介绍10kV干式变压器的工作原理、结构组成、应用领域以及维护保养等方面的知识。
一、工作原理10kV干式变压器采用了干式绝缘技术，使变压器内部不需要使用液体绝缘介质，从而避免了漏油和污染问题。
其工作原理是通过变压器的主、副绕组之间的电感耦合效应，实现电流的转换。
当高压电流通过主绕组时，由于电感耦合的作用，副绕组的电压也会产生相应的变化，从而实现电流的降压作用。
二、结构组成10kV干式变压器的主要结构组成包括主绕组、副绕组、铁芯、外壳等。
主绕组是由一根或多根绕制线圈组成，用来承载高压电流。
副绕组则是用来产生低压电流。
铁芯则起到了支撑和增加磁感应强度的作用，它由以硅钢片为主要材料组成。
外壳则用来保护变压器内部的零部件，同时起到散热和绝缘的作用。
三、应用领域10kV干式变压器广泛应用于住宅区、商业区、工业区等场所的电力供应系统中。
其主要应用领域包括电力输配电系统、工矿企业、机场、高速公路、地铁等。
由于其结构简单、维护方便等特点，使得10kV干式变压器成为可靠、安全、节能的电力供应装置。
四、维护保养10kV干式变压器的维护保养非常重要，可以有效延长其使用寿命，并确保其安全可靠运行。
以下是一些常见的维护保养措施：1. 清洁：定期对变压器外壳进行清洁，保持其表面干净，并避免进入杂质。
2. 温度监测：定期对变压器的温度进行监测，确保其工作温度在正常范围内。
3. 绝缘测试：定期进行绝缘测试，检测绝缘是否完好，如有发现问题应及时处理。
4. 检查接线：定期检查变压器的接线是否松动或腐蚀，确保接触良好。
5. 检查冷却系统：定期检查冷却系统的工作情况，确保正常冷却。
6. 防雷保护：对于暴雨天气，应加强对变压器的防雷保护。
以上是一些基本的维护保养措施，具体的维护保养应按照变压器的实际情况和相关标准进行操作。
10KV配电变压器技术规范除本规范特殊规定外, 所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。
如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。
提交供审查的标准应为中文或英文版本。
主要引用标准如下：GB 1094.1 电力变压器第1部分总则GB 1094.2 电力变压器第2部分温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 2536 变压器油GB 5273 变压器、高压电器和套管的接线端子JB/T 10088 6kV～500 kV级电力变压器声级JB/T 10319 变压器用波纹油箱1. 使用条件本标准所规定的设备，应能在下列环境条件使用：1.1周围环境温度a)最高温度：+40℃b)最高月平均气温：+30℃c)最高年平均气温：+20℃d)最低气温：-25℃（适用于户外变压器）-5℃（适用于户内变压器）1.2海拔高度：≤1000m2.技术要求基本参数油浸式变压器的技术参数除应满足国家和行业相关标准外，还应满足下表1.表2要求。
表1.标准参数表3.设计与结构要求3.1 一般要求3.1.1变压器的联结组标号三相配电变压器的联结组标号常用为Dyn11、Yyn0、Yzn11，宜选用Dyn11。
3.1.2 绝缘水平变压器的每一绕组及中性点端子的绝缘水平和试验电压见表3。
表3 变压器的绕组的绝缘水平和试验电压注：雷电截波冲击耐受电压试验仅在有要求时进行。
3.1.3 接线端子变压器一次和二次引线的接线端子，应用铜材制成，其接触表面应洁净，不得有裂纹、明显伤痕、毛刺，腐蚀斑痕缺陷及其他影响电接触和机械强度的缺陷，且应有防松措施。
10kV变压器常用规格1. 引言10kV变压器是电力系统中的重要设备之一，用于将高电压（一般为35kV或20kV）的电能转换为低电压（一般为10kV）的电能，以供给工业、商业和居民用户使用。
本文将详细介绍10kV变压器的常用规格。
2. 10kV变压器的基本原理10kV变压器是由铁心、线圈和外壳组成的。
铁心是由硅钢片叠压而成，用于提高变压器的磁导率。
线圈则是由绝缘导线绕制而成，分为高压线圈和低压线圈。
外壳则起到保护变压器内部元件的作用。
10kV变压器的基本工作原理是利用电磁感应定律，通过高压线圈和低压线圈之间的电磁耦合，将高电压的电能转换为低电压的电能。
其中，高压线圈的匝数较低，低压线圈的匝数较高，通过匝数比来实现电压的降低。
3. 10kV变压器常用规格10kV变压器的常用规格包括额定容量、额定电压、短路阻抗、损耗和温升等。
3.1 额定容量额定容量是指10kV变压器能够连续供给的最大功率。
常见的额定容量有500kVA、1000kVA、2000kVA等。
根据用户的需求，也可以定制其他容量的变压器。
3.2 额定电压额定电压是指10kV变压器的高压侧和低压侧的额定电压。
高压侧的额定电压一般为10kV，低压侧的额定电压可以根据用户的需求而定，常见的有400V、690V等。
3.3 短路阻抗短路阻抗是指10kV变压器在短路状态下，高压侧电压降低到额定电压的一定百分比时，所能提供的最大短路电流。
短路阻抗的大小与变压器的设计有关，常见的短路阻抗有4%、6%等。
3.4 损耗损耗是指10kV变压器在运行过程中产生的电能损耗。
损耗分为铜损耗和铁损耗两部分。
铜损耗是由于线圈的电阻而产生的损耗，铁损耗是由于铁心的磁化和磁滞而产生的损耗。
损耗一般用变压器的额定容量表示，常见的损耗有全负载损耗和空载损耗。
3.5 温升温升是指10kV变压器在运行过程中，各部件的温度升高。
温升的大小与变压器的设计和散热方式有关。
一般来说，温升越小，变压器的效率越高，寿命越长。
电力变压器基本型号及参数知识干式变压器:例如,(ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０.４ＫＶ):Ｓ的意思表示此变压器为三相变压器,如果Ｓ换成Ｄ则表示此变压器为单相。
Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。
Ｂ的意思就是箔式绕组,如果就是Ｒ则表示为缠绕式绕组,如果就是Ｌ则表示为铝绕组,如果就是Ｚ则表示为有载调压(铜不标)。
１０的意示就是设计序号,也叫技术序号。
１０００ＫＶＡ则表示此台变压器的额定容量(１０００千伏安)。
１０ＫＶ的意思就是一次额定电压,０.４ＫＶ意思就是二次额定电压。
电力变压器产品型号其它的字母排列顺序及涵义。
(１)绕组藕合方式,涵义分:独立(不标);自藕(Ｏ表示)。
(２)相数,涵义分:单相(Ｄ);三相(Ｓ)。
(３)绕组外绝缘介质,涵义分;变压器油(不标);空气(Ｇ):气体(Ｑ);成型固体浇注式(Ｃ):包绕式(ＣＲ):难燃液体(Ｒ)。
(４)冷却装置种类,涵义分;自然循环冷却装置(不标):风冷却器(Ｆ):水冷却器(Ｓ)。
(５)油循环方式,涵义:自然循环(不标);强迫油循环(Ｐ)。
(６)绕组数,涵义分;双绕组(不标);三绕组(Ｓ);双分裂绕组(Ｆ)。
(７)调压方式,涵义分;无励磁调压(不标):有载调压抑(Ｚ)。
(８)线圈导线材质,涵义分:铜(不标);铜箔(Ｂ);铝(Ｌ)铝箔(ＬＢ)。
(９)铁心材质,涵义;电工钢片(不标);非晶合金(Ｈ)。
(１０)特殊用途或特殊结构,涵义分;密封式(Ｍ);串联用(Ｃ);起动用(Ｑ);防雷保护用(Ｂ);调容用(Ｔ);高阻抗(Ｋ)地面站牵引用(ＱＹ);低噪音用(Ｚ);电缆引出(Ｌ);隔离用(Ｇ);电容补偿用(ＲＢ);油田动力照明用(Ｙ);厂用变压器(ＣＹ);全绝缘(Ｊ);同步电机励磁用(ＬＣ)。
变压器型号一、电力变压器型号说明如下:变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。
请问下列电力变压器型号代号含义就是什么？变压器型号一、电力变压器型号说明如下:变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号,以及变压器容量、额定电压、绕组连接方式组成。

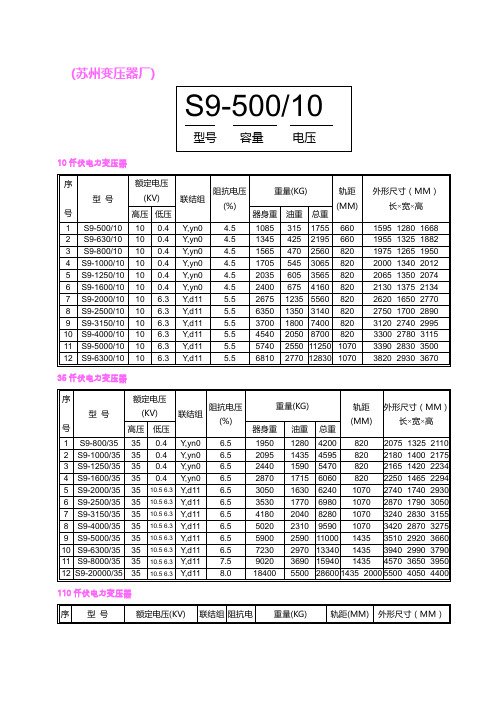

S9—Ｍ三相油浸式全密封电力变压器技术数据表S11-M系列全密封油浸式配电变压器是在新型S9系列产品结构设计的基础上进行开发的科技新产品。
设计的主导思想是满足产品的可靠性，提高产品的性能，根据新S9产品的实际情况，重新调整了一些损耗系数和结构，使损耗设计值更符合实测值，同时进行了优化设计，合理确定铜铁比例，使材料成本最低，结构合理。
变压器的连接组别介绍变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。
在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c表示低压绕组首端，x、y、z表示其末端，用o表示中性点。
新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。
有中性点引出时分别用Y N、Z N和y n、z n表示。
自藕变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如：高压为Y，低压为y n联结，那么绕组联结组为Y y n。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2D联结：D联结的特征与Y联结的特征正好相反。
3Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。
成本较大。
据G B/T6451-1999《三相油浸式电力变压器技术参数和要求》和G B/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用D y n11联结。
而我国新颁布的国家规《民用建筑电气设计规》、《工业与民用供配电系统设计规》、《10K V及以下变电所设计规》等推荐采用D y n11联结变压器用作配电变压器。
（完整版）10kV油浸式变压器技术规范10kV油浸式变压器技术规范⽬录1规范性引⽤⽂件 (1)2结构及其他要求 (2)3标准技术参数 (5)4使⽤环境条件表 (7)5试验 (8)10kV油浸式变压器技术规范1规范性引⽤⽂件下列⽂件对于本⽂件的应⽤是必不可少的。
凡是注⽇期的引⽤⽂件，仅注⽇期的版本适⽤于本⽂件。
凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本⽂件。
GB 311.1绝缘配合第1部分：定义、原则和规则GB 1094.1电⼒变压器第1部分：总则GB 1094.2电⼒变压器第2部分：液浸式变压器的温升GB 1094.3电⼒变压器第3部分：绝缘⽔平、绝缘试验和外绝缘空⽓间隙GB/T 1094.4电⼒变压器第4部分：电⼒变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电⼒变压器第5部分：承受短路的能⼒GB/T 1094.7电⼒变压器第7部分：油浸式电⼒变压器负载导则GB/T 1094.10电⼒变压器第10部分：声级测定GB 2536电⼯流体变压器和开关⽤的未使⽤过的矿物绝缘油GB/T 2900.15电⼯术语变压器、互感器、调压器和电抗器GB/T 4109交流电压⾼于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T 5273变压器、⾼压电器和套管的接线端⼦GB/T 6451油浸式电⼒变压器技术参数和要求GB/T 7252变压器油中溶解⽓体分析和判断导则GB/T 7354局部放电测量GB/T 7595运⾏中变压器油质量GB/T 8287.1标称电压⾼于1000V系统⽤户内和户外⽀柱绝缘⼦第1部分：瓷或玻璃绝缘⼦的试验GB/T 8287.2标称电压⾼于1000V系统⽤户内和户外⽀柱绝缘⼦第2部分：尺⼨与特性GB/T 11022⾼压开关设备和控制设备标准的共⽤技术要求GB 11604⾼压电器设备⽆线电⼲扰测试⽅法GB/T 13499电⼒变压器应⽤导则GB/T 16927.1⾼电压试验技术第1部分：⼀般定义及试验要求GB/T 16927.2⾼电压试验技术第2部分：测量系统GB/T 17468电⼒变压器选⽤导则GB 20052三相配电变压器能效限定值及能效等级GB/T 25438 三相油浸式⽴体卷铁⼼配电变压器技术参数和要求GB/T 25446 油浸式⾮晶合⾦铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使⽤的⾼压绝缘⼦的选择和尺⼨确定第1部分：定义、信息和⼀般原则GB/T 26218.2污秽条件下使⽤的⾼压绝缘⼦的选择和尺⼨确定第2部分：交流系统⽤瓷和玻璃绝缘⼦GB 50150电⽓装置安装⼯程电⽓设备交接试验标准DL/T 572电⼒变压器运⾏规程DL/T 593⾼压开关设备和控制设备标准的共⽤技术要求DL/T 596电⼒设备预防性试验规程DL/T 984油浸式变压器绝缘⽼化判断导则DL 5027电⼒设备典型消防规程JB/T 3837变压器类产品型号编制⽅法JB/T 10088 6kV～500kV电⼒变压器声级JB10317 单相油浸式配电变压器技术参数和要求JB/T 10428变压器⽤多功能保护装置Q/GDW 1771 10kV⾮晶合⾦铁芯配电变压器技术条件Q/GDW 1772 10kV⾮晶合⾦铁芯配电变压器试验导则IEC 60296变压器和开关⽤新绝缘油规范Specification for unused mineral insulating oils for transformers and switchgear IEC 60156绝缘油介电强度测定法Insulating oils Determination of the dielectric strength2结构及其他要求2.1 10kV变压器技术参数变压器空载损耗及负载损耗不得有正偏差。
2020特种作业高压电工测试题库及答案1. 第1题：短路电流通过线路，要产生很大的电流降，使系统的电流水平骤降，引起电动机转速突然下降，甚至停转，严重影响电气设备的正常运行。
A对B错【正确答案】答案解析：产生很大的电压降.2. 第2题：金具必须有足够的机械强度，并能满足耐腐蚀的要求.A、对【正确答案】B、错3. 第3题：完成工作许可手续后，工作负责人(监护人)应向工作班人员交代现场安全措施、带电部位和其他注意事项.A对【正确答案】B错4. 第4题：避雷带是沿建筑物易受雷击的部位(如屋脊、屋檐、屋角等处)装设的带形导体。
（）A对【正确答案】B错5. 第5题：电流互感器运行前检查外壳及二次侧应接地正确、良好，接地线连接应坚固可靠.A对【正确答案】B错6. 第6题：低压侧接地保护是站用变保护测控装置在保护方面的一项功能。
A对【正确答案】B错7. 第7题：S 11-160/10表示三相油浸自冷式，双绕组无励磁调压，额定容量160kVA，低压侧绕组额定电压为10kV电力变压器.A对B错【正确答案】答案解析：高压侧绕组额定电压为10kV。
8. 第8题：使用绝缘棒，可以不用戴绝缘手套、穿绝缘靴.A对B错【正确答案】答案解析：使用绝缘棒，必须戴绝缘手套、穿绝缘靴。
9. 判断题]第9题：电流通过人体，对人的危害程度与通过人体的途径有密切关系.A对【正确答案】B错10. 第10题：新线路投入运行3~5年后，混凝土电杆各部坚固螺栓坚固螺栓需紧一次.A对B错【正确答案】答案解析：投入运行后一年。
11. 第11题：验电前后应在有电的设备上或线路上进行试验，以检验所使用的验电器是否良好.A对【正确答案】B错12. 第12题：在电阻并联的电路中，电路总电阻等于各并联电阻之和。
A对B错【正确答案】答案解析：总电阻倒数为各并联电阻倒数之和。
13. 第13题：交流高压真空接触器利用分闸弹簧的作用力分闸.A对【正确答案】B错14. 第14题：交流电流的频率越高，则电感元件的感抗值越小，而电容元件的容抗值越大.A对B错【正确答案】答案解析：频率越高，感抗值越大，容抗值越小。
