应该怎样去选择变压器的熔丝

熔断器的选择（一）熔断器类型的选择应根据使用场合选择熔断器的类型。

电网配电一般用刀型触头熔断器（如HDLRT0 RT36系列)；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器.（二）熔断器规格的选择1．熔体额定电流的选择（1）对于变压器、电炉和照明等负载，熔体的额定电流应略大于或等于负载电流.(2）对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流。

对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5～3）式中Ist-—电动机的启动电流，单位：A对启动时间较长或启动频繁的电动机，按下式决定熔体的额定电流IN熔体=Ist/（1。

6～2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算：In=（2。

0～2.5)Imemax+∑Ime注：In熔断器的额定电流；Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和。

电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流；（4) 电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流In约等于线路计算电流1。

8~2。

5倍；如选用aM 型熔断器，熔断体的额定电流In 约等于线路电流的1～2.5倍。

（5）线路上下级间的选择性保护，上级熔断器与下级熔断器的额定电流In的比等于或大于1。

6，就能满足防止发生越级动作而扩大故障停电范围的需要.（6) 保护半导体器件用熔断器,熔断器与半导体器件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示,因此，应按下式计算熔体的额定电流：IRN≥1。

57 IRN ≈1。

6 IRN 式中IRN 表示半导体器件的正向平均电流。

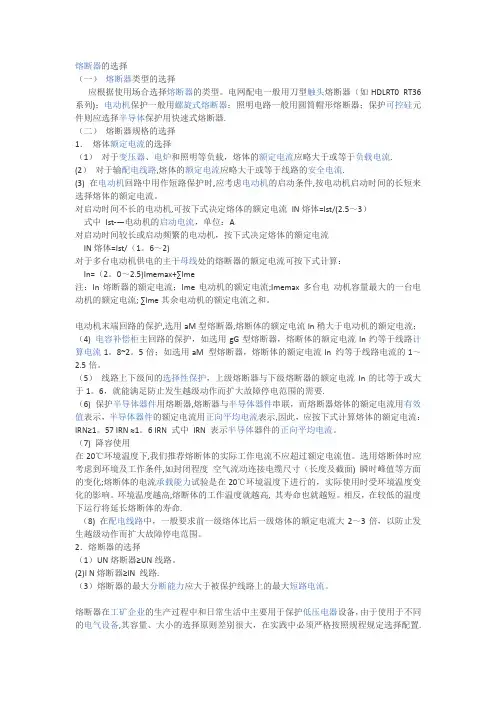

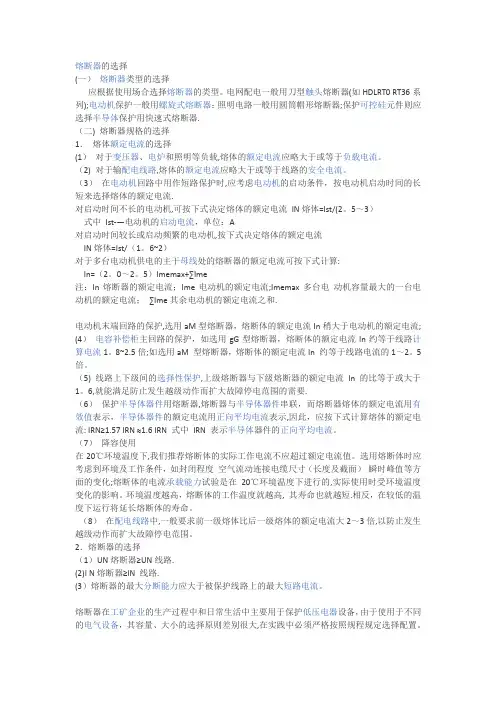

熔断器的选择(一）熔断器类型的选择应根据使用场合选择熔断器的类型。

电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.（二) 熔断器规格的选择1．熔体额定电流的选择(1）对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流。

（2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流。

（3）在电动机回路中用作短路保护时,应考虑电动机的启动条件，按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2。

5～3）式中Ist-—电动机的启动电流，单位：A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/（1。

6~2）对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=（2。

0～2。

5）Imemax+∑Ime注：In熔断器的额定电流；Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流；∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器，熔断体的额定电流In稍大于电动机的额定电流; (4）电容补偿柜主回路的保护，如选用gG型熔断器，熔断体的额定电流In约等于线路计算电流1。

8~2.5倍;如选用aM 型熔断器，熔断体的额定电流In 约等于线路电流的1～2。

5倍。

（5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1。

6,就能满足防止发生越级动作而扩大故障停电范围的需要.（6）保护半导体器件用熔断器,熔断器与半导体器件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示,因此，应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中IRN 表示半导体器件的正向平均电流。

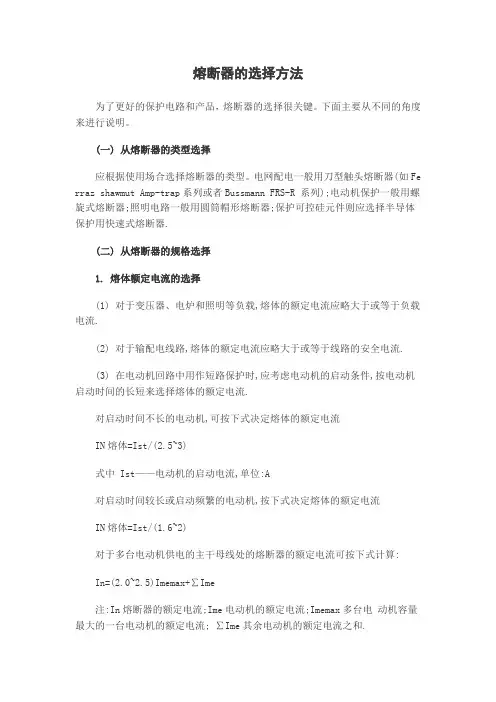

熔断器的选择方法为了更好的保护电路和产品，熔断器的选择很关键。

下面主要从不同的角度来进行说明。

(一) 从熔断器的类型选择应根据使用场合选择熔断器的类型。

电网配电一般用刀型触头熔断器(如Fe rraz shawmut Amp-trap系列或者Bussmann FRS-R 系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.(二) 从熔断器的规格选择1. 熔体额定电流的选择(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流.(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流.(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可按下式决定熔体的额定电流IN熔体=Ist/(2.5~3)式中 Ist——电动机的启动电流,单位:A对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流IN熔体=Ist/(1.6~2)对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算:In=(2.0~2.5)Imemax+∑Ime注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和.电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流;(4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍.(5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要.(6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流:IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流.(7) 降容使用在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.来源: (8) 在配电线路中,一般要求前一级熔体比后一级熔体的额定电流大2~3倍,以防止发生越级动作而扩大故障停电范围.2.熔断器的选择(1)UN熔断器≥UN线路.(2)I N熔断器≥IN 线路.(3)熔断器的最大分断能力应大于被保护线路上的最大短路电流。

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

变压器保险丝的选用
包括变压器保险丝的特性、分类及选用原则等
一、变压器保险丝的特性
1.变压器保险丝是高度可靠的电气安全器件，具有快速切断负载电流的能力，具有过载、过热、短路等功能，可以保护变压器安全运行。

2.变压器保险丝有优良的绝缘性能，能有效抑制变压器在超负荷条件下产生的电磁干扰。

3.变压器保险丝具有良好的热稳定性，通过改变和调节保险丝触点的温升分布，可以更加精确地控制变压器运行的湿度和温度。

二、变压器保险丝分类
1.按热机构分：变压器保险丝可以分为普通型保险丝和温度保护型保险丝。

普通型保险丝按功率分为大功率型、中功率型及小功率型。

温度保护型保险丝具有温升环和可调节内阻的功能，它可以自行检测变压器的温升率。

2.按工作电压分：变压器保险丝可分为低压次电流保护型、中压次电流保护型和高压次电流保护型。

如何选择配电变压器一、二次侧熔丝的容量刘晓军在城镇和农村电力设备供用电安全检查中，经常会遇到配电变压器本身或二次侧出线短路时，其一次侧或二次侧或一、二次侧熔丝未熔断，发生变电所线路开关跳闸或配电变压器烧损事故，造成长时间停电和重大的直接和间接的经济损失，对工农业生产和城乡人民生活产生很大影响。

配电变压器一、二次侧熔丝是运行中的配电变压器本身及二次侧短路和过负荷的主要保护方式，其中一次侧熔丝的主要作用是作为配电变压器本身和二次侧出线短路故障的后备保护，二次侧熔丝的主要作用是作为配电变压器过负荷和二次侧出线短路故障的主保护。

配电变压器一、二次侧熔丝的正确选择，对于配电变压器的安全经济运行，提高供电可靠性都十分重要的。

发生类似事故的主要原因是配电变压器的一、二次侧熔丝容量选择不正确造成的。

当配电变压器本身或二次侧出线发生短路事故时，由于配电变压器的一、二次侧熔丝容量选择不正确，容量过大，短路电流无法使其熔断，造成配电变压器脱离一、二次侧熔丝保护，从而发生变电所线路开关跳闸或配电变压器烧损事故。

配电变压器一、二次侧熔丝容量的选择方法，根据按额定容量和实际负荷容量可分两种。

1按额定容量选择方法按照配电变压器额定容量选择一、二次侧熔丝容量时，又根椐配电变压器有无铭牌情况，区别计算。

⑴有铭牌情况对于有铭牌的配电变压器，在铭牌上标明了配电变压器的额定容量一、二次侧额定电流和阻抗电压等参数，在选择一、二次侧熔丝容量时，根据铭牌上标明的一、二次侧额定电流，按运行规程规定进行选择。

变压器规程规定①100kV A以下的变压器，一次侧熔丝容量可按2～3倍额定电流选择，考虑到熔丝的机械强度，一般一次侧熔丝容量不小于10A，二次侧熔丝容量应按二次额定电流选择。

②100kV A及以上的变压器，一次侧熔丝容量可按1.5～2倍额定电流选择，二次侧熔丝容量应按二次额定电流选择。

例１：一台75kV A、10kV／400V的配电变压器，铭牌上标明：一次额定电流为4.33A，二次额定电流为108A，问如何选择一、二次侧熔丝容量？解：由于铭牌标明:I１N＝4.33A I２N＝108A根据运行规程规定：一次侧熔丝电流I１＝（２～３）I１N二次侧熔丝电流I２＝I２N则I１＝（２～３）×4.33=８.66～12.99A,一次侧熔丝容量可选择10A～15A熔丝;I２＝I2N＝108A二次侧熔丝容量可选择100A或120A熔丝。

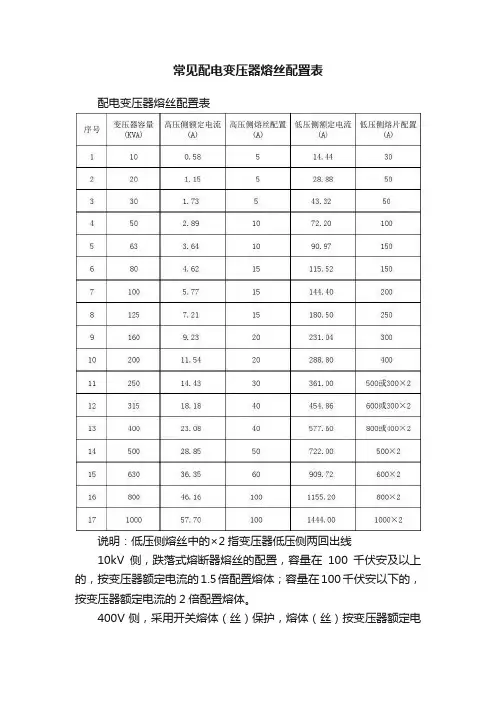

常见配电变压器熔丝配置表
配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电
流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。
