变压器保险的选择文档

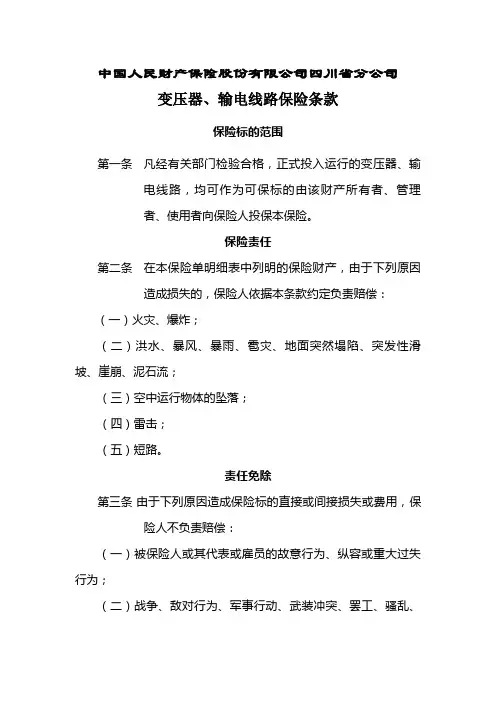

中国人民财产保险股份有限公司四川省分公司变压器、输电线路保险条款保险标的范围第一条凡经有关部门检验合格，正式投入运行的变压器、输电线路，均可作为可保标的由该财产所有者、管理者、使用者向保险人投保本保险。

保险责任第二条在本保险单明细表中列明的保险财产，由于下列原因造成损失的，保险人依据本条款约定负责赔偿：（一）火灾、爆炸；（二）洪水、暴风、暴雨、雹灾、地面突然塌陷、突发性滑坡、崖崩、泥石流；（三）空中运行物体的坠落；（四）雷击；（五）短路。

责任免除第三条由于下列原因造成保险标的直接或间接损失或费用，保险人不负责赔偿：（一）被保险人或其代表或雇员的故意行为、纵容或重大过失行为；（二）战争、敌对行为、军事行动、武装冲突、罢工、骚乱、暴动、盗窃、抢劫，恐怖行为；（三）政府有关当局的没收、征用；（四）地震；（五）非专业人员私自拆、装卸变压器及输电线路；（六）由于自身老化、朽蚀及自然损耗；（七）超规定负荷运行所致的烧损。

第四条保险人对下列损失和费用也不负责赔偿：（一）保险标的遭受保险事故引起的各种间接损失、费用及第三者责任；（二）超过规定使用年限的保险标的；（三）保险标的没有进行正常的维修、调试或在维修、调试期间发生的损失；（四）保险标的存放非原使用位臵而发生的损失。

（五）其它不属于保险责任范围内的一切损失。

保险金额第五条保险金额由被保险人按账面原值或原值加成确定，也可按照投保时重臵价值或其他方式协商确定。

保险标的的保险价值是保险标的出险时的重臵价值。

投保人、被保险人义务第六条投保人应当履行如实告知义务，如实回答保险人就保险标的或者被保险人的有关情况提出的询问，主动告之投保标的的重要风险情况。

第七条投保人应按书面约定如期交付保险费，未按书面约定交付保险费的，保险人不承担赔偿责任。

第八条被保险人应遵守电业管理部门安全使用变压器、输电线路的技术规定，切实做好安全防灾工作。

第九条在本保险合同期限内，保险重要事项变更或保险标的危险程度变化的，被保险人应及时书面通知保险人办理批改手续；对风险增加而应加收的保险费亦应在约定期内按时交付。

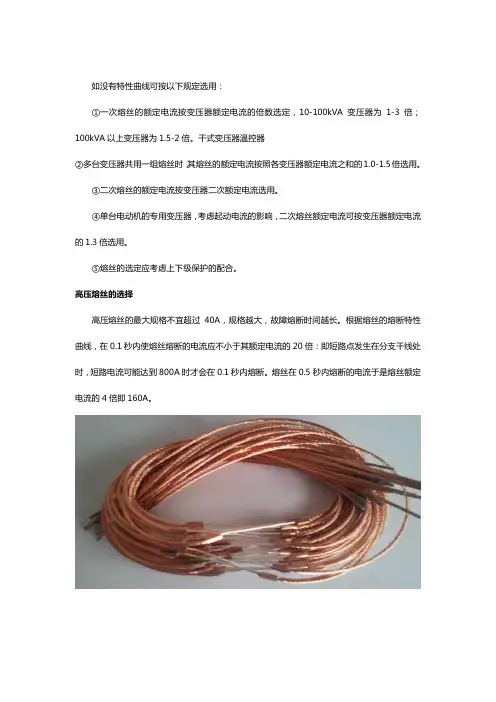

如没有特性曲线可按以下规定选用：
①一次熔丝的额定电流按变压器额定电流的倍数选定，10-100kVA变压器为1-3倍；100kVA 以上变压器为1.5-2倍。

干式变压器温控器
②多台变压器共用一组熔丝时，其熔丝的额定电流按照各变压器额定电流之和的1.0-1.5倍选用。

③二次熔丝的额定电流按变压器二次额定电流选用。

④单台电动机的专用变压器，考虑起动电流的影响，二次熔丝额定电流可按变压器额定电流的
1.3倍选用。

⑤熔丝的选定应考虑上下级保护的配合。

高压熔丝的选择
高压熔丝的最大规格不宜超过40A，规格越大，故障熔断时间越长。

根据熔丝的熔断特性曲线，在0.1秒内使熔丝熔断的电流应不小于其额定电流的20倍：即短路点发生在分支干线处时，短路电流可能达到800A时才会在0.1秒内熔断。

熔丝在0.5秒内熔断的电流于是熔丝额定电流的4倍即160A。

低压熔丝的选择
变压器低压侧熔丝可按变送器的额定电流或过负荷能力来选择，一般按过负荷20%选择。

对于分支线上或重合保险的熔丝选择，要保证各熔丝相互之间的选择性。

两级保护之间，熔丝的额定电流最少应相差一级。

装在变送器高压侧的熔断器，应与供电线路的继电保护装置相互配合。

熔丝的熔断时间应小于电源侧的继电保护的动作时间。

楼主说的是400kvA的变压器吧，额定电压应该是10kv/0.4kv，熔丝配置有这样一个原则，100kvA以下的变压器熔丝的额定电流按变压器一次额定电流的2－3倍选择，考虑[wiki]机械[/wiki]强度，最小不得小于10A；100kvA以上的变压器，熔丝的额定电流按变压器额定电流的1.5－2倍来选择。

kvA指的是变压器的视在功率，用S来表示，kw指的是有功功率，用符号P来表示，除此之外还有一个无功功率用Q来表示。

它们的关系用一个直角三角形来表示，视在功率S是三角形的斜边；有功功率是三角形的一个直角边，无功功率是一个直角三角形的直角边。

7 f: b7 l8 L& P" ~* eS＝IU；P＝cos角度IU；Q＝sin角度IU& Y! |/ Y$ s/ X2 @/ B+ {400kvA的变压器一次侧额定电流为：I＝S／U＝400／10＝40（A），熔丝可在1.5至2倍来选择，选择75A的即可。

熔体额定电流3、5、7.5、10、20、30、40、50、75、100、150及200A等规格。

7 E W2 [9 w" n( f低压侧的电流为：I＝400／0.4＝1000A。

3 n! m. \$ ?3 o) d它们之间有个功率因数，功率因数越大，有功功率减小，无功功率（不做功的损耗）增大。

视在功率是保持不变的。

感性负荷带的越多，则功率因数越低，所以为了改变功率因数，一般在低压侧并联电容器的办法来实现，投入和退出都是用自动控制，将功率因数控制在一定的范围内。

这样的解释不知道楼主是否明白点了，可以去看点电工方面的书。

这是基础方面的。

怎样选择配电变压器的保险丝容量?答:选择配电变压器的一次、二次保险丝容量时，应按下列要求选用:(1)变压器一次保险丝是作为变压器内部故障保护用的。

其容量应按变压器一次额定电流的1.5~3倍来选择。

考虑到熔丝的机械强度一般高压保险丝不小于10A。

变压器保险丝的选用
包括变压器保险丝的特性、分类及选用原则等
一、变压器保险丝的特性
1.变压器保险丝是高度可靠的电气安全器件，具有快速切断负载电流的能力，具有过载、过热、短路等功能，可以保护变压器安全运行。

2.变压器保险丝有优良的绝缘性能，能有效抑制变压器在超负荷条件下产生的电磁干扰。

3.变压器保险丝具有良好的热稳定性，通过改变和调节保险丝触点的温升分布，可以更加精确地控制变压器运行的湿度和温度。

二、变压器保险丝分类
1.按热机构分：变压器保险丝可以分为普通型保险丝和温度保护型保险丝。

普通型保险丝按功率分为大功率型、中功率型及小功率型。

温度保护型保险丝具有温升环和可调节内阻的功能，它可以自行检测变压器的温升率。

2.按工作电压分：变压器保险丝可分为低压次电流保护型、中压次电流保护型和高压次电流保护型。

变压器保险丝的选用首先，我们来了解一下保险丝的基本原理。

保险丝是一种用来保护电路的安全装置，它能在电流超过一定值的时候迅速熔断以保护电路不受损坏。

保险丝的基本结构包括导体、保护体和熔断体。

当电流通过保险丝时，保险丝中的熔断体会发生电热效应，使得熔断体升温并最终熔断，从而切断电流。

不同规格的保险丝有不同的额定电流，选择合适的保险丝能保证变压器在正常工作范围内不受过大的电流冲击。

在选择变压器保险丝时，需要考虑以下几个因素：1.额定电流：保险丝的额定电流决定了它所能承受的最大电流值。

所选的保险丝额定电流应该等于或略大于变压器的额定电流。

一般来说，保险丝的额定电流应该选取比变压器额定电流略大一些，以保证变压器正常工作时不会频繁熔断。

2.熔断特性：保险丝的熔断特性可以分为快熔断和慢熔断两种。

快熔断保险丝在电流超过额定电流时能够迅速熔断，适用于对电流冲击比较敏感的电路。

慢熔断保险丝则在电流超过额定电流时会有一定的延迟才会熔断，适用于对短时过电流容忍度较高的电路。

根据变压器的实际需要选择合适的熔断特性的保险丝。

3.工作环境：变压器工作环境的温度和湿度条件也需要考虑。

在高温环境中，保险丝的额定电流需要进行降额处理，以确保保险丝能够正常工作。

另外，一些特殊环境下可能需要使用防爆保险丝，以保证变压器的安全运行。

4.安全性能：选择的保险丝应具备良好的安全性能，能够可靠地熔断电流并防止引发火灾或电路故障。

一般来说，可靠的保险丝应具备过流保护、过温保护、高电压保护等功能。

除了以上提到的因素，根据实际需要还可以考虑其他因素，如保险丝的材质、安装方式、价格等。

选择适合的保险丝能够有效地保护变压器，延长其使用寿命，并减少故障发生的可能性。

综上所述，变压器保险丝的选用应根据变压器的额定电流、熔断特性、工作环境和安全性能等因素进行考虑。

合理选择保险丝能够保护变压器的正常工作，并提高其安全性和可靠性。

同时，在选择保险丝时还需要考虑成本、维修与更换的便利性等因素，以取得最佳的效果。

10kV配电变压器保护配置的选择发表时间：2019-12-11T15:59:30.717Z 来源：《河南电力》2019年6期作者：章大伟[导读] 10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。

（衢州供电公司浙江衢州 324000）摘要：10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。

负荷开关投资费用相对小，但不能开断短路电流，不能隔离故障变压器；断路器性能优良，但须配置继电保护装置，投资费用高，使用复杂，大多使用在用户高配室中，适用于重要负荷区域；负荷开关-熔断器组合可以克服负荷开关不能开断短路电流的缺点，造价不高，能满足实际运行的需要，此配置作为配变的保护方式之一，在配电室中应用最为广泛。

本文选取衢州城区配网系统两台变压器的保护方式为典型实例，探讨了其保护配置的特点，简要地分析了其配置方式的合理性，供配电网设计和运检人员借鉴和参考。

关键词：配置方案；配变；负荷开关；断路器；熔断器引言衢州市城区现已投运的配电供电网络主要有环网供电单元（环网站、配电室、厢式变电站）和终端用户高配室，其配电变压器的保护配置主要有两种：负荷开关-熔断器组合配置，如使用在信安电力环网站信飞Q5250和信安Q5256间隔、东城华庭配电室、东方香舍配电室、铭豪公一、二变等等；断路器加装继电保护装置的配置，如使用在行政高配室（用户）、东方广场1#高配室（用户）等等。

无论在哪种供电方式中，在配电变压器发生短路故障时，保护装置应能快速可靠地切除故障，保护主线和其他配变的安全。

如何因地制宜更加合理地配置配变的保护方式，对10kV配电网的可靠性、经济性、安全性是非常重要的。

1 10kV配变开关设备的配置10kV配变保护装置配置应坚持安全可靠、经济适用的原则，要充分利用各种开关设备的功能，使配变的供电可靠性最高。

开关设备选择是配变保护配置的基础，根据现场环境条件和供电要求确定其型式和参数，保证设备正常运行时开关安全可靠，配电变压器故障时能快速切断故障，并在技术合理的情况下力求经济，而且应便于安装维修。

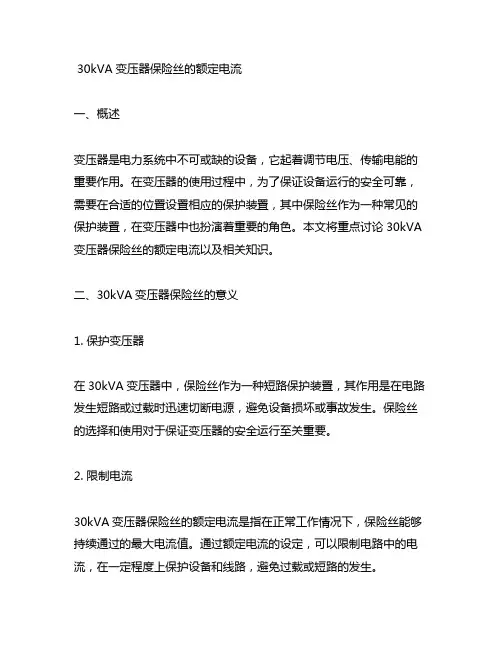

30kVA变压器保险丝的额定电流一、概述变压器是电力系统中不可或缺的设备，它起着调节电压、传输电能的重要作用。

在变压器的使用过程中，为了保证设备运行的安全可靠，需要在合适的位置设置相应的保护装置，其中保险丝作为一种常见的保护装置，在变压器中也扮演着重要的角色。

本文将重点讨论30kVA 变压器保险丝的额定电流以及相关知识。

二、30kVA变压器保险丝的意义1. 保护变压器在30kVA变压器中，保险丝作为一种短路保护装置，其作用是在电路发生短路或过载时迅速切断电源，避免设备损坏或事故发生。

保险丝的选择和使用对于保证变压器的安全运行至关重要。

2. 限制电流30kVA变压器保险丝的额定电流是指在正常工作情况下，保险丝能够持续通过的最大电流值。

通过额定电流的设定，可以限制电路中的电流，在一定程度上保护设备和线路，避免过载或短路的发生。

三、30kVA变压器保险丝的额定电流计算保险丝的额定电流需要根据变压器的额定容量、短路电流和环境温度等因素来进行计算。

1. 变压器额定容量30kVA变压器的额定容量为30千伏安，即变压器可以持续输出的最大功率。

2. 短路电流变压器在短路情况下会产生瞬时短路电流，这时保险丝需要迅速切断电流，以防止设备和线路受到损坏。

短路电流是保险丝额定电流的重要参数之一。

3. 环境温度环境温度对保险丝的额定电流也有一定影响。

一般情况下，高温环境会使保险丝的导线温度升高，因此在设计保险丝的时候需要考虑环境温度对保险丝性能的影响。

四、30kVA变压器保险丝的选择和安装在选择和安装30kVA变压器保险丝时需要注意以下问题：1. 选择合适的额定电流根据前面所述的计算方法，需要选择符合30kVA变压器额定容量和短路电流的保险丝额定电流，以保证在正常工作情况下稳定运行，并在短路时迅速切断电源。

2. 保险丝的安装位置保险丝应当安装在电路中的合适位置，以便在出现故障时能够迅速切断电源，保护设备和线路。

应当避免保险丝安装在过于潮湿或高温的环境中，以免影响保险丝的性能。

变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。

I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。

在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。

农村配电网使用的跌落式熔断器。

存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。

甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。

这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。

为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。

小容量的变压器，一般采用熔断器保护。

低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。

变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。

按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。

熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。

也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。

熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。

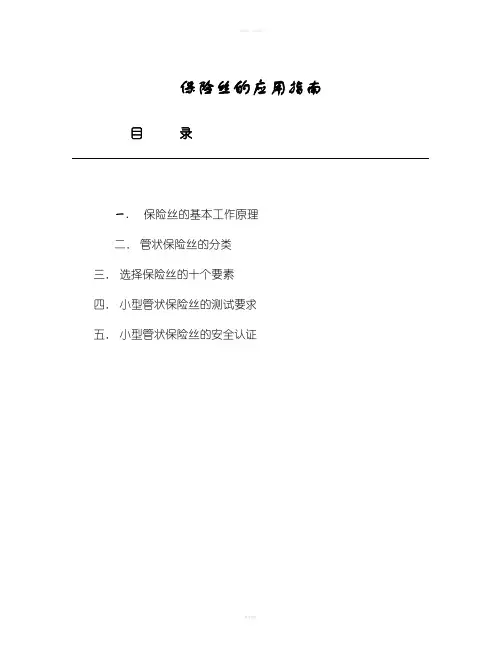

保险丝的应用指南目录一．保险丝的基本工作原理二．管状保险丝的分类三．选择保险丝的十个要素四．小型管状保险丝的测试要求五．小型管状保险丝的安全认证一. 保险丝的基本原理-----------------------------------------------1．结构：在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。

2．功能：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。

3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。

4．名词术语：额定电流：保险丝的公称工作电流，代号：In额定电压：保险丝的公称工作电压，代号：Un电压降：额定电流下保险丝两端的电压降，代号：Ud冷电阻：保险丝不工作时本身的电阻值，代号：Rn过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下）熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函数关系，即时间/电流特性 (也称为安-秒特性）。

通常有两种表达方法：----熔断特性曲线：以负载电流为X座标，熔断时间为Y座标，由保险丝在不同电流负载下的平均熔断时间座标点连成的曲线。

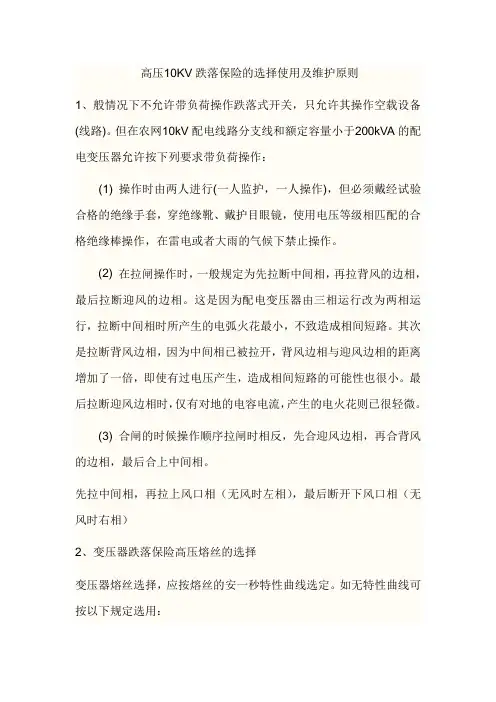

高压10KV跌落保险的选择使用及维护原则1、般情况下不允许带负荷操作跌落式开关，只允许其操作空载设备(线路)。

但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：(1) 操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。

(2) 在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。

这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。

其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。

最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。

(3) 合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相。

先拉中间相，再拉上风口相（无风时左相），最后断开下风口相（无风时右相）2、变压器跌落保险高压熔丝的选择变压器熔丝选择，应按熔丝的安一秒特性曲线选定。

如无特性曲线可按以下规定选用：（1）一次熔丝的额定电流按变压器额定电流的倍数选定，10—100kV.A变压器为1—3倍，100kV.A以上变压器为1.5—2倍。

（2）多台变压器共用一组熔丝时，其熔丝的额定电流按各变压器额定电流之和的1.0—1.5倍选用。

（3）二次熔丝的额定电流按变压器二次额定电流选用。

（4）单台电动机的专用变压器，考虑起动电流的影响，二次熔丝额定电流可按变压器额定电流的1.3倍选用。

（5）熔丝的选定应考虑上下级保护的配合。

3、跌落保险器的故障分析目前，10kV配电线路上使用的跌落保险器的故障十分普遍，应引起充分重视并采取必要措施。

跌落保险器是配电线路中的重要设备之一，安装在配电线路变压器的一次侧，既有保护线路和变压器的作用，也有拉合变压器的作用。

摘要随着我国电力行业的高速发展，电力系统继电保护正在向计算机化、网络化方向发展，保护、控制、测量、数据通信一体化和人工智能化对继电保护提出了艰巨的任务，也开辟了研究开发的新天地。

本次设计主要针对500kV变电站继电保护，包括各线路母线保护，线路保护，断路器保护以及变压器保护，其中母线保护和线路保护又分为了500kV，220kV各自的保护。

根据继电保护和安全自动装置技术规程要求进行保护功能的配置，参照我国南京自动化和南瑞继电保护的保护产品，选取了本系统的保护装置并对其原理、特点进行了分析和评价。

关键词：母线保护；线路保护；断路器保护；变压器保护目录摘要…………………………………………………………………………第一章概述…………………………………………………………………1.1继电保护的基本原理…………………………………………1.2主保护…………………………………………………………1.3后备保护………………………………………………………1.4辅助保护………………………………………………………1.5异常运行保护…………………………………………………第二章保护配置…………………………………………………………2.1母线保护………………………………………………………2.2对 220kV～500kV母线.快速有选择地切除故障的母保护…2.3专用母线保护应满足以下要求………………………………2.4线路保护………………………………………………………2.5220KV线路保护………………………………………………2.6500KV线路保护………………………………………………2.7断路器失灵保护………………………………………………2.8变压器保护……………………………………………………第三章保护的原理、特点………………………………………………3.1母线保护的原理、特点………………………………………3.2CS-915E微机母线保护………………………………………3.3RCS-915AB保护原理…………………………………………3.4CZX-22R操作继电气装置……………………………………3.5RCS-923A断路器失灵及辅助保护装置………………………3.6PSL 631A数字式断路器保护装置……………………………第四章辅助保护…………………………………………………………… 4.1RCS-922A短引线保护装置……………………………………4.2WDK-600微机电抗器保护装置………………………………第五章保护评价……………………………………………………………5.1所选WBZ-41A母线保护装置的评价……………………………5.2所选RCS-931线路保护装置的评价……………………………结论……………………………………………………………………………参考文献………………………………………………………………………第一章概述1.1继电保护的基本原理被保护设备的电气量在故障前后的突变信息，是构成继电保护装置的基本原理。

专业合同封面COUNTRACT COVER20XXP ERSONAL甲方：XXX乙方：XXX2024年变压器安装工程保险合同本合同目录一览第一条合同主体及定义1.1 保险人1.2 投保人1.3 受益人1.4 变压器安装工程第二条保险范围2.1 保险期间2.2 保险金额2.3 保险费用第三条保险责任3.1 自然灾害导致损失3.2 意外事故导致损失3.3 安装过程中的其他风险第四条免赔额和赔付比例4.1 免赔额4.2 赔付比例第五条保险理赔程序5.1 报案5.2 提交理赔资料5.3 理赔审核5.4 赔付金额的支付第六条合同的生效、变更和解除6.1 合同生效时间6.2 合同变更6.3 合同解除第七条合同的履行7.1 投保人的义务7.2 保险人的义务第八条争议解决方式8.1 协商解决8.2 调解解决8.3 诉讼解决第九条合同的期限9.1 保险期限9.2 合同有效期限第十条合同的转让10.1 投保人转让合同10.2 保险人转让合同第十一条合同的继承11.1 投保人继承11.2 保险人继承第十二条合同的违约责任12.1 投保人的违约行为12.2 保险人的违约行为第十三条合同的保密条款13.1 保密内容13.2 保密期限13.3 违约责任第十四条其他事项14.1 合同的修订14.2 合同的附件14.3 合同的签署日期和地点第一部分：合同如下：第一条合同主体及定义1.1 保险人保险人是指根据本合同约定，承担保险责任，对投保人提出的保险事故进行赔偿的保险公司。

1.2 投保人投保人是指根据本合同约定，向保险人申请投保，并按照保险人的要求交纳保险费用的单位或者个人。

1.3 受益人受益人是指在保险事故发生时，有权获得保险金或者其他保险利益的人。

1.4 变压器安装工程变压器安装工程是指根据本合同约定，由投保人负责实施的建设项目，包括变压器的运输、安装、调试等过程。

第二条保险范围2.1 保险期间保险期间为本合同约定的起始日期至终止日期。

变压器保险合同
甲方（投保人）：
名称：__________
地址：__________
联系电话：__________
乙方（保险公司）：
名称：__________
地址：__________
联系电话：__________
鉴于甲方同意为变压器投保，双方协商一致，订立以下条款：
第一条保险标的
1. 变压器位置：__________
2. 变压器型号：__________
第二条保险金额
1. 保险金额：人民币____元
第三条保险期限
1. 保险期限：____年__月__日至____年__月__日
第四条保险费用
1. 保费：人民币____元
2. 支付方式：签订合同时一次性支付
第五条双方权利义务
1. 甲方按时支付保费
2. 乙方按时出具保单
3. 发生保险事故，甲方及时通知乙方
4. 乙方接到通知后，及时查勘理赔
第六条违约责任
1. 甲方未按时支付保费，保险合同自动终止
2. 乙方未按时理赔，需支付滞纳金__%
第七条其他
1. 本合同一式两份，甲乙双方各持一份
2. 未尽事宜，协商解决；协商不成，提交乙方所在地法院
第八条生效
本合同自双方签字盖章之日起生效
甲方（签字/盖章）：_______________ 日期：____年__月__日乙方（签字/盖章）：_______________ 日期：____年__月__日。

永安财产保险股份有限公司变压器保险条款总则第一条本保险合同由保险条款、投保单、保险单以及批单组成。

凡涉及本保险合同的约定，均应采用书面形式。

保险标的第二条本保险合同的保险标的是指本保险合同中载明地址内的，被保险人所有、使用或保管的，符合电业管理部门安全技术规定的各类变压器。

保险责任第三条在保险期间内，由于下列原因造成保险标的的损失，保险人按照本保险合同的约定负责赔偿：（一）火灾、爆炸；（二）雷击、暴雨、洪水、暴风、龙卷风、冰雹、台风、飓风、暴雪、冰凌、突发性滑坡、崩塌、泥石流、地面突然下陷下沉；（三）飞行物体及其他空中运行物体坠落；（四）按规定负荷运行所致的电气短路。

前款原因造成的保险事故发生时，为抢救保险标的或防止灾害蔓延，采取必要的、合理的措施而造成保险标的的损失，保险人按照本保险合同的约定也负责赔偿。

第四条保险事故发生后，被保险人为防止或减少保险标的的损失所支付的必要的、合理的费用，保险人按照本保险合同的约定也负责赔偿。

责任免除第五条下列原因造成的损失、费用，保险人不负责赔偿：（一）战争、类似战争行为、敌对行动、军事行动、武装冲突、罢工、骚乱、暴动、政变、谋反、恐怖活动；（二）核辐射、核裂变、核聚变、核污染及其他放射性污染；（三）地震、海啸及其次生灾害；（四）大气污染、土地污染、水污染及其他各种污染，但因本保险合同责任范围内的事故造成的放射性污染不在此限;（五）行政行为或司法行为；（六）保险标的的内在或潜在缺陷、自然磨损、自然损耗，大气（气候或气温）变化、正常水位变化或其他渐变原因，物质本身变化、霉烂、受潮、鼠咬、虫蛀、鸟啄、氧化、锈蚀、渗漏、自燃、烘焙；（七）盗窃、抢劫；（八）投保人、被保险人及其代表的故意或重大过失行为.第六条下列损失、费用，保险人也不负责赔偿：（一）不符合电业管理部门安全技术规定的变压器的损失；（二）因违反变压器使用的有关规定所造成的电气短路；（三）因变压器油被盗所造成的电气短路；（四）设计错误、原材料缺陷或工艺不善造成的损失和费用；（五）根据法律规定或合同约定应由设计方、制造方、供货方或安装、调试方承担的损失或责任;（六）经有关部门确认属于报废或有严重缺陷而未整改继续使用造成的损失；（七）本保险合同中载明的免赔额或按本保险合同中载明的免赔率计算的免赔额。

【浅析】如何选择变压器继电保护措施在实际运行中，必须根据变压器的容量和重要程度并考虑到变压器可能发生的各种类型的故障和不正常工作的情况装设各种性能良好、动作可靠的继电保护装置。

对变压器继电保护的选择进行了分析。

变压器是电力系统最主要的供电设备，如发生故障将对供电可靠性和系统的正常运行带来严重影响，因此，装设性能良好、安全可靠的保护装置非常，必要。

近年来全国发生多起220kV降压变低压侧故障均由于后备保护等存在问题引起的。

一些典型事故再次提醒我们，变压器保护确实存在一些问题影响系统的安全稳定运行。

下面对相关问题进行分析。

一、变压器保护装置装设的原则(一)反应变压器油箱内部故障和油面降低的瓦斯保护容量为800千伏安及以上的油浸式变压器均应装设瓦斯保护。

当油箱内部故障产生轻微瓦斯或油面下降时，保护装置应瞬时动作于信号;产生大量瓦斯时，保护装置通常应动作于跳闸，断开变压器各电源侧的断路器。

对于高压侧未装设断路器的线路——变压器组，未采取使瓦斯保护能切除变压器内部故障的技术措施时，瓦斯保护可动作于信号。

对于容量为400千伏安及以上的车间油浸式变压器，也应装设瓦斯保护。

(二)纵联差动保护纵联差动保护装置通常装设在单独运行的容量为10000千伏安及以上的变压器上。

或装设在并列运行的容量为6300千伏安及以上的变压器上，有选择地切除故障变压器。

容量为63000千伏安及以上的厂用工作变压器亦应装设纵联差动保护。

对厂用备用变压器，为了简化保护，可装设电流速断保护来代替纵联差动保护。

容量为2000，10000千伏安的变压器。

如果电流速断保护装置的灵敏度不符合要求，并且过电流保护的动作时限大于0.5秒时，纵联差动保护亦可用于容量小于10000千伏安单独运行的变压器上。

(三)过电流保护过电流保护一般用于降压变压器。

对于升压变压器和过电流保护灵敏度不符合要求的降压变压器，一般采用复合电压起动的过电流保护。

(四)零序电流保护在中性点直接接地电网中，如果变压器中性点可能接地运行。
