机械制图-零件图的测绘及草图绘制
- 格式:ppt
- 大小:3.21 MB
- 文档页数:20
机械制图与零件测绘课程标准标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]《机械识图与零件测绘》课程标准课程名称:机械识图与零件测绘适用专业:数控技术应用专业参考学时:144学时(18周*8节)学分:5学分前修学习领域:《职业认知》、《计算机应用基础》等后续学习领域:《模具设计与制造基础》、《机械基础与机械加工》、《(UG)产品造型与设计课程标准》、《机械产品质量控制》、《数控车床操作与加工》、《数控铣床操作与加工》等。
1.课程性质:《机械识图与零件测绘》是机械类专业学生的必修技术基础课程,是其它后续专业课的基础。
通过本课程的学习,对正投影的基本理论及其应用,机械图样的绘制和阅读等有一个比较深入的了解。
它的教学内容,是学生学习后续专业课程及实习等的必要基础,也是学生今后从事技术工作的所必须具备的重要知识。
2.学习目标:本课程是一门研究用正投影法绘制和阅读机械图样的技术基础课。
主要解决机械设计制造中技术信息的图样表达问题,以及与图样绘制有关的最基本的机械设计、制造工艺问题。
它的作用是培养学生具有一定的识图能力、读图能力、空间想象力和思维能力以及掌握绘制和阅读机械图样的方法和技能。
学生在完成课程教学任务后,应达到如下要求:知识目标2.1.1.掌握制图国家标准与基本规定。
2.1.2.掌握正投影的基本原理和作图方法,基本形体的表达。
2.1.3.掌握组合体的表达。
2.1.4.掌握轴侧图的形成及绘图方法。
2.1.5.掌握机件的视图、剖视图、截面图等表达方法。
2.1.6.掌握生产中常见五大类零件的正投影图样表达。
2.1.7.掌握装配图的识读与绘制。
.能力目标2.2.1.能正确选择、使用常用绘图工具。
2.2.2.能手工绘制机械图样。
2.2.3.能识读及绘制车削类、铣削类、机械类等典型零件。
2.2.4.能对生产图样中零部件的尺寸、技术要求进行标注及识读。
2.2.5.能绘制并读懂各类标准件、常用件的连接图及齿轮啮合图,能正确选用标准件和常用件。
《机械制图》零件测绘指导书济南工程职业技术学院 李景龙随着计算机绘图的发展,有人认为手工绘图没用了,恰恰相反,手工绘图是基础,必不可少. 为了巩固手工绘图和为机械零件课程设计打基础,还要进行零部件测绘。

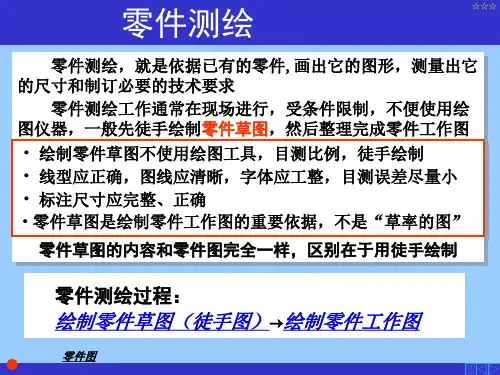

测绘图,是一种不 用尺规徒手画成的图样,也叫草图,它是绘制零件图和装配图的重要依据。
一.测绘图所需的材料和用具在测绘图上,必须完备地记入尺寸、所用材料、加工面的粗糙度、精度以及其他必要的 资料。
一般测绘图上的尺寸,都是用量具在零、部件的各个表面上测量出来。
因此,我们必须熟悉量具的种类和用途。
最常用的量具有钢板尺和卡钳。
如下图1所示,用内、 外卡钳与钢板尺相配合来测量壁厚,钢板尺所测尺寸可以 直接在钢板尺的刻度上读出。
卡钳以外卡钳和内卡钳用得最广。
外卡钳用来测量零 件的轴径(图2a );内卡钳用来测量孔径(图2b )。
这两 种卡钳所量得的尺寸,可把卡脚的量距移到钢板尺上读出。
图3是一种两用卡钳,用它来测量零件的外径和内径都非常方 测量长度便。
因为卡钳上下两幅卡脚的长度相等的,所以用内(外)卡钳量出的内(外)径尺寸, 就等于外(内)卡钳在钢板尺上所量的距离。
在测量孔壁的尺寸时,使用两用卡钳来量比较 方便。
壁厚的尺寸也可用内卡钳量,如图3所示。
所量的尺寸减去钢尺的读数,就是壁厚的 尺寸。
如图4所示是同边卡钳,一般用来测量塔轮和阶台轴的各段长度;也可用来测量两孔 的中心距。
以上所说的量具使用及测量方法都比较简单。
但精度不高。
如果要求测量的精度很高, 就需要用精密的量具或者卡尺。
如图5 是一种常用的公制卡尺(又叫游标卡 尺),由钢尺和卡钳联合组成。
这种卡尺 有两副卡脚(量脚),下方的卡脚用来测 量零件的厚度和外径等,上图1 钢板尺和卡钳 图2 内卡钳与外卡钳测量法图 3 两用卡钳 图4 同边卡钳方的卡脚除了能测量零件的外径外,还可以用来测量零件的内径或沟槽的宽窄。
卡尺主尺图5 游标卡尺的刻度为,每厘米刻成10格,每格1毫米;副尺(2〉(又叫游标尺)的全长50个格等于主尺49格的长度,也就是说每一格等于1/50 *49毫米。
