数控车床结构范文数控车床是一种使用计算机控制系统的机床，通过预先编程的方式，能够自动进行加工，并且实现极高的准确度和效率。
数控车床的结构主要包括机床床身、主轴箱、进给箱和控制系统等部分。
一、机床床身数控车床的床身是整个机床的基础，也是承载所有组件和零部件的主要结构。
床身通常由铸铁或焊接钢板制成，具有足够的刚性和稳定性，能够承受加工过程中的各种力和震动。
床身上通常有V型或者平坦的导轨，用于安装和导向主轴箱和进给箱。
二、主轴箱主轴箱是数控车床上的一个重要部件，主要用于驱动刀具和工件的相对运动。
主轴箱通常由主轴驱动装置、主轴箱壳体、主轴箱传动装置和进给机构等组成。
主轴箱壳体上安装有主轴和主轴伺服电机，主轴通过传动装置和主轴驱动装置相连，用于旋转刀具。
进给机构通常是通过主轴箱内部的螺杆、滑块和导轨等部件来实现刀具和工件的进给运动。
三、进给箱进给箱是数控车床的另一个重要部件，用于控制刀具和工件在加工过程中的进给速度和方向。
进给箱通常由进给伺服电机、进给箱壳体、进给传动装置和进给机构等部分组成。
进给伺服电机通过传动装置与进给机构相连，实现刀具和工件的进给运动。
进给箱壳体上通常装有进给选择器，用户可以通过选择器设定进给模式、进给速度和进给方向等参数。
四、控制系统控制系统是数控车床上最为重要的部分，用于实时控制和监控机床的加工过程。
控制系统通常包括机床控制器、数控软件和人机界面等部分。
机床控制器与数控软件相连，通过预先编程的方式控制数控车床的各种运动和加工参数。
人机界面通常是通过电脑显示屏和键盘等设备，用户可以通过界面输入指令、监控加工过程和调整参数等。
总结：数控车床的结构包括机床床身、主轴箱、进给箱和控制系统等部分。
机床床身是整个机床的基础，具有足够的刚性和稳定性。
主轴箱用于驱动刀具和工件的相对运动，进给箱用于控制刀具和工件的进给速度和方向。
控制系统是整个数控车床的大脑，通过预先编程的方式实现加工过程的控制和监控。
国外超精密数控机床概述20世纪50年代后期，美国首先开始进行超精密加工机床方面的研究，当时因开发激光核聚变实验装置和红外线实验装置需要大型金属反射镜，急需反射镜的超精密加工技术和超精密加工机床。
人们通过使用当时精度较高的精密机床，采用单点金刚石车刀对铝合金和无氧化铜进行镜面切削，以此为起点，超精密加工作为一种崭新的机械加工工艺得到了迅速发展。
1962年，Union Carbide公司首先开发出的利用多孔质石墨空气轴承的超精密半球面车床，成功地实现了超精密镜面车削，尺寸精度达到士0.6 um，表面粗糙度为Ra0.025um，从而迈出了亚微米加工的第一步。
但是，金刚石超精密车削比较适合一些较软的金属材料，而在航空航天、天文、军事等应用领域的卫星摄像头方面，最为常用的却是如玻璃、陶瓷等脆性材料的非金属器件。
用金刚石刀具对这些材料进行切削加工，则会使己加工表面产生裂纹。
而超精密磨削则更有利于脆性材料的加工。
Union Carbide公司的另一代表性产品是其在1972年研制成功的R-0方式的非球面创成加工机床。
这是一台具有位置反馈的双坐标数控车床，可实时改变刀座导轨的转角0和半径R，实现非球面的镜面加工。
加工直径达380mm，工件的形状精度为士0.63um，表面粗糙度为Ra0.025 um。
摩尔公司(Mood Special Tool)于1968年研制出带空气主轴的Moori型超精密镜面车床，但为了实现脆性材料的超精密加工，该公司又于1980年在世界上首次开发出三坐标控制的M-18AG型超精密非球面金刚石刀具车削、金刚石砂轮磨削机床。
该机床采用空气主轴，回转精度径向为0.075pm；采用Allen-Braley 7320数控系统；X，Z 轴行程分别为410mm和230mm，其导轨的平直度在全长行程范围内均在0.5um以内，B轴的定位精度在3600范围内是0.38um；采用金刚石砂轮可加工最大直径为356mm的各种非球面的金属反射镜。

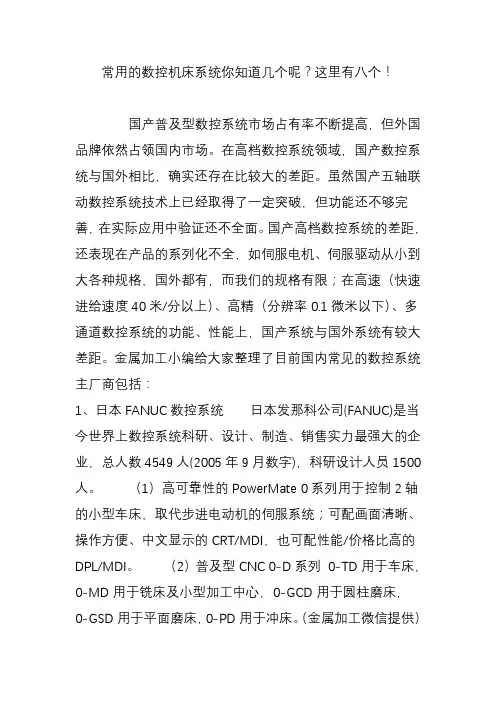

常用的数控机床系统你知道几个呢？这里有八个！国产普及型数控系统市场占有率不断提高，但外国品牌依然占领国内市场。
在高档数控系统领域，国产数控系统与国外相比，确实还存在比较大的差距。
虽然国产五轴联动数控系统技术上已经取得了一定突破，但功能还不够完善，在实际应用中验证还不全面。
国产高档数控系统的差距，还表现在产品的系列化不全，如伺服电机、伺服驱动从小到大各种规格，国外都有，而我们的规格有限；在高速（快速进给速度40米/分以上）、高精（分辨率0.1微米以下）、多通道数控系统的功能、性能上，国产系统与国外系统有较大差距。
金属加工小编给大家整理了目前国内常见的数控系统主厂商包括：1、日本FANUC数控系统日本发那科公司(FANUC)是当今世界上数控系统科研、设计、制造、销售实力最强大的企业，总人数4549人(2005年9月数字)，科研设计人员1500人。
（1）高可靠性的PowerMate 0系列用于控制2轴的小型车床，取代步进电动机的伺服系统；可配画面清晰、操作方便、中文显示的CRT/MDI，也可配性能/价格比高的DPL/MDI。
（2）普及型CNC 0-D系列0-TD用于车床，0-MD用于铣床及小型加工中心，0-GCD用于圆柱磨床，0-GSD用于平面磨床，0-PD用于冲床。
（金属加工微信提供）（3）全功能型的0-C系列0-TC用于通用车床、自动车床，0-MC用于铣床、钻床、加工中心，0-GCC用于内、外圆磨床，0-GSC用于平面磨床，0-TTC用于双刀架4轴车床。
（4）高性能/价格比的0i系列整体软件功能包，高速、高精度加工，并具有网络功能。
0i-MB/MA用于加工中心和铣床，4轴4联动；0i-TB/TA用于车床，4轴2联动；0i-mateMA 用于铣床，3轴3联动；0i-mateTA用于车床，2轴2联动。
图1 FANUC 数控系统（5）具有网络功能的超小型、超薄型CNC 16i/18i/21i系列控制单元与LCD集成于一体，具有网络功能，超高速串行数据通讯。
