互换性期末复习提纲

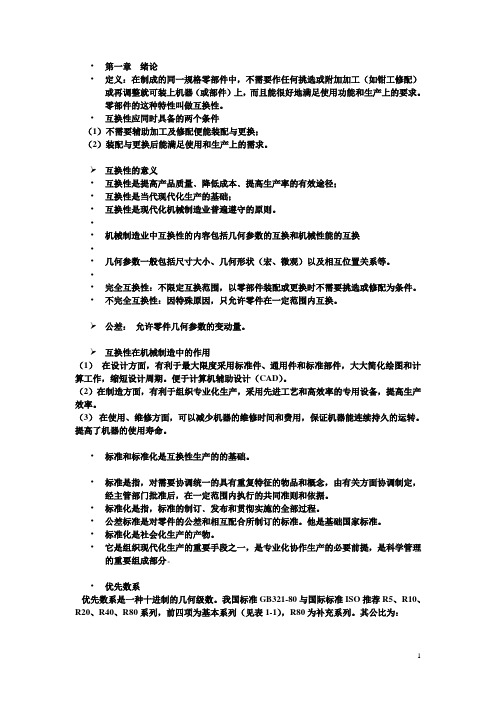

•第一章绪论•定义：在制成的同一规格零部件中，不需要作任何挑选或附加加工（如钳工修配）或再调整就可装上机器（或部件）上，而且能很好地满足使用功能和生产上的要求。

零部件的这种特性叫做互换性。

•互换性应同时具备的两个条件（1）不需要辅助加工及修配便能装配与更换；（2）装配与更换后能满足使用和生产上的需求。

➢互换性的意义•互换性是提高产品质量﹑降低成本﹑提高生产率的有效途径；•互换性是当代现代化生产的基础；•互换性是现代化机械制造业普遍遵守的原则。

••机械制造业中互换性的内容包括几何参数的互换和机械性能的互换••几何参数一般包括尺寸大小、几何形状（宏、微观）以及相互位置关系等。

••完全互换性：不限定互换范围，以零部件装配或更换时不需要挑选或修配为条件。

•不完全互换性：因特殊原因，只允许零件在一定范围内互换。

➢公差：允许零件几何参数的变动量。

➢互换性在机械制造中的作用（1）在设计方面，有利于最大限度采用标准件、通用件和标准部件，大大简化绘图和计算工作，缩短设计周期。

便于计算机辅助设计（CAD）。

（2）在制造方面，有利于组织专业化生产，采用先进工艺和高效率的专用设备，提高生产效率。

（3）在使用、维修方面，可以减少机器的维修时间和费用，保证机器能连续持久的运转。

提高了机器的使用寿命。

•标准和标准化是互换性生产的的基础。

•标准是指，对需要协调统一的具有重复特征的物品和概念，由有关方面协调制定，经主管部门批准后，在一定范围内执行的共同准则和依据。

•标准化是指，标准的制订﹑发布和贯彻实施的全部过程。

•公差标准是对零件的公差和相互配合所制订的标准。

他是基础国家标准。

•标准化是社会化生产的产物。

•它是组织现代化生产的重要手段之一，是专业化协作生产的必要前提，是科学管理的重要组成部分。

•优先数系优先数系是一种十进制的几何级数。

我国标准GB321-80与国际标准ISO推荐R5、R10、R20、R40、R80系列，前四项为基本系列（见表1-1），R80为补充系列。

1、互换性的种类
2、优先数系的构成：基本系列和补充系列
R5，R10的公比，R10/3的公比
3、泰勒原则，体外作用尺寸的定义
4、公差带的绘制标准，基本尺寸、实际尺寸、极限尺寸、最大实体
尺寸基本定义，以及在一批零件中各个参数的具体表现数量
5、配合的种类，盈隙的计算
6、配合公差的计算
7、基准制
基孔：a～h间隙配合；j～n过渡配合；p～zc过盈配合；
基轴：A～H间隙配合；J～N过渡配合；P～ZC过盈配合
8、孔的基本偏差计算
A～H：EI=-es
K～ZC：ES=-ei
特殊准则
9、同名配合的配合性质是否相同
10、光滑极限量规的种类：工作量规、验收量规、校对量规（轴用）
11、几何公差项目代号
12、公差带形状
13、几何公差相关要求：独立原则、包容要求、最大实体要求
14、几何公差的标注
15、表面粗糙度评定参数
16、表面粗糙度的标注及其含义
17、滚动轴承的公差等级
18、滚动轴承的负荷类型
19、滚动轴承的内外径公差带特点。

互换性与技术测量复习提纲第一章互换性概论1、互换性的含义机械制造中的互换性，是指按规定的几何、物理及其他质量参数的极限，来分别制造机械的各个组成部分，使其在装配与更换时不需辅助加工及修配，便能很好地满足使用和生产上的要求。

要点：•设计给公差；•加工按公差分别进行；•装配（更换）时，不需辅助加工及修配；•装配（更换）后，能满足使用要求。

2、优先数和优先数系的定义、基本构成规律、数学特征定义：对各种技术参数进行协调、简化和统一的一种科学的数值制度。

«优先数和优先数系»标准（GB321—80）与ISO3采用的优先数相同—十进制几何级数基本构成规律：（1）数系的项值中依次包含：…，0.001，0.01, 0.1, 1，10，100，…这些数，即由10的整数幂10N（其中N为整数）组成的十进数序列；（2）十进数序列按：…，0.001～0.01，0.01～0.1，0.1～1，1～10，10～100，100～1000，…的规律分成为若干区间，称为“十进段”；（3）每个“十进段”都按同一公比q细分为几何级数，从而形成一个公比为q 的几何级数数值系列。

这样，可根据实际需要取不同的公比q，从而得到不同分级间隔的数值系列，形成优先数系。

数学特征（1）包含性在R40系列中包含有R20系列中的全部项值；在R20系列中包含有R10系列的全部项值；在R10系列中包含有R5系列的全部项值；在R80系列中包含有R40系列的全部项值。

（2）延伸性系列中的项值可以向两端无限延伸。

（3）相对差同一系列中，任意相邻两项优先数的相对差近似不变。

（4）积、商、和幂同一系列中，任意两项的理论值之积和商，任意一项理论值的整数幂，仍为此系列中一个优先数的理论值。

（5）和与差同一系列中，两个优先数的和与差，一般不再为优先数。

1-3 技术测量的基本知识1.量块按“级”使用和按“等”使用有什么区别？①按“级”使用—忽略量块中心长度的制造误差，按量块的标称值使用。

第一章绪论1、几何要素是指形成机械零件几何特征的点、线、面。

2、互换性是指某一产品与另一产品在尺寸、功能上能够彼此互相替换的性能。

3、互换性是由公差来保证的。

4、互换性可分为完全互换性和不完全互换性。

5、标准化是互换性生产的基础。

6、优先数系，R5、R10、R20、R40为基本系列，R80为补充系列，优先数系中的任一项值均为优先数。

7、优先数系的选用原则：先大后小公比，先基本后派生系列。

第二章尺寸公差与配合1、解题思路：要确定孔和轴的极限偏差（孔的ES和EI，轴的es和ei），需要先确定其中一个值（上极限偏差或者下极限偏差），然后根据公差值大小，计算出另一个极限偏差。

例如孔：题目中已经给出EI=0,若能知道孔的公差值Th的大小，即可根据ES=Th+EI而求出ES。

此题目中：（1）先根据配合公差的公式Tf=Ymin-Ymax（过盈配合）求出Th和Ts,即孔和轴的公差值大小（2）已知EI，求出ES（3）已知Ymin和ES，根据最小过盈公式Ymin=ES-ei求出ei （4）根据es=ei+Ts求出es（5）绘制出公差带图，注意零线，公称尺寸以及方框内一般用斜线代表孔，点代表轴，分别标注极限偏差值的大小。

2、分析如何选择套筒和轴的配合？解：考虑薄壁套筒零件的装配变形，如果要求套筒的内孔与轴的配合为H7/g6。

考虑到套筒的外表面与孔装配后会产生较大的过盈，套筒的内孔会收缩，使内孔变小，这样就不能保证H7/g6的配合性质。

因此，在选择套筒与轴的配合时，应考虑此变形量的影响。

一是从设计考虑:选择比H7/g6稍松的配合(如H7/6);二是从工艺考虑:先将在简压入内孔后，再按H7加工套简的内孔。

3、计算法确定孔轴配合。

第三章几何公差与检测1、2、3、第四章表面粗糙度与检测1、表面粗糙度的基本评定参数有哪些？简述其含义。

表面粗糙度的基本评定参数有：幅度参数：轮廓的算术平均偏差Ra、轮廓的最大高度Rz；间距参数：轮廓单元的平均宽度Rsm；Ra——在一个取样长度lr范围内，被评定轮廓上各点至中线的纵坐标Z(x)绝对值的算术平均值。

1.互换性的定义、条件、分类；互换性指同一规格的一批零件或部件中，任取一件，不用经过任何选择、修配或调整，就能装配在整机上，并满足使用性能要求的特性。

即具有互换性的零部件在装配过程中，满足三个条件，即：装配前：不需要挑选装配中：不需要调整或者修配2.有关“尺寸”的术语概念，极限尺寸、作用尺寸、实体尺寸及实际尺寸的关系；装配后：满足使用要求(1)尺寸用特定单位表示线性值的数字。

由数字和单位组成。

在技术图样中或在一定范围内，已注明共同的尺寸单位时，均可只写数值，不写单位。

1）孔：通常是指工件的圆柱形内表面，也包括非圆柱形内表面，其尺寸用D表示，为包容面。

2）轴：通常是指工件的圆柱形外表面，也包括非圆柱形外表面，其尺寸用d 表示，为被包容面。

3）非孔非轴：如果两表面同向，不能形成包容与被包容状态，则该单一尺寸所确定的部分既不是孔也不是轴。

3、基本尺寸⏹基本尺寸是设计给定的尺寸。

☐孔用D表示☐轴用d表示☐一般长度可用L等字母表示☐基本尺寸按标准取值。

⏹相互配合的孔与轴的基本尺寸相同。

4、实际尺寸（Active Size）☐通过测量获得的尺寸☐孔用Da表示，轴用da表示⏹局部实际尺寸☐任意两相对点之间测得的尺寸⏹通常所谓实际尺寸，即用两点法测得的局部实际尺寸。

5、极限尺寸一个孔或轴允许的尺寸变化的两个极值。

⏹最大极限尺寸☐允许的最大尺寸☐允许的的最小尺寸☐表示：孔Dmin 轴dmin⏹5、极限尺寸⏹如图，小端轴径的最大、最小极限尺寸为：⏹8、体外作用尺寸在配合面的全长上，与实际孔内接的最大理想轴的尺寸，为孔的作用尺寸，代号为Dm；与实际轴外接的最小理想孔的尺寸，为轴的作用尺寸，代号为dm。

3尺寸偏差的概念，与公差,误差的区别；1、尺寸偏差（简称偏差）●偏差＝某一尺寸－基本尺寸●Ⅰ、上偏差＝最大极限尺寸－基本尺寸孔：ES＝Dmax－D；轴：es＝dmax－d；●Ⅱ、下偏差＝最小极限尺寸－基本尺寸孔：EI＝Dmin－D；轴：ei＝dmin－d；注意：上偏差总是>下偏差。

互换性与测量技术基础_公差期末复习提纲期末复习提纲第⼀章绪论1、互换性的定义、特点？2、实现互换性的前提和实现互换性的条件？3、标准和标准化的定义？4、优先数的优点和优先数系基本系列及规律？第⼆章光滑圆柱体结合的公差与配合1、尺⼨、基本尺⼨、实际尺⼨、极限尺⼨的概念？2、尺⼨偏差、实际偏差、上偏差、下偏差、公差的概念和关系？3、公差带图及相关规定4、配合的定义及种类、公差带的特点？5、配合公差的定义及各种计算公式？6、配合制度的种类及特点？7、标准公差的等级及标准公差的决定参数？8、基本偏差的定义、基本偏差系列代号及位置特点？9、在尺⼨公差中基本偏差和标准公差各⾃所起的作⽤？10、什么叫同名配合及特点？什么叫“⼯艺等价性”原则？11、配合公差、公差、基本偏差、上下偏差、间隙、过盈、过渡之间的计算关系？12、配合制度的选⽤原则？公差等级的选⽤原则？13、各种配合的特性和应⽤？第三章测量技术基础1、测量的定义和要素？2、量块的作⽤和精度等级？3、量块按“级”和按“等”使⽤的优缺点？4、量块的选⽤原则和⽅法？5、计量器具的主要度量指标？测量⽅法的分类？6、测量误差⼤⼩的判定⽅法？7、测量误差的分类？随机误差的分布特点？第四章形状和位置公差检测1、形位公差的定义、项⽬、符号？2、形位公差的正确标注⽅法？3、基准的种类及表达？4、形位公差带的要素？各种形位公差带的形状及特点？5、作⽤尺⼨、最⼤实体尺⼨、最⼤实体实效尺⼨及边界？6、什么是公差原则？公差原则的种类？7、各种公差原则及要求的标注及含义？8、各种公差原则及要求的应⽤场合、公差值的选择原则？9、形位误差评定的基本原则和常⽤⽅法？10、形位误差的检测原则？第五章表⾯粗糙度1、表⾯粗糙度的定义？2、表⾯粗糙度对零件使⽤性能的影响？3、表⾯粗糙度的主要评定参数及标准参数值？4、表⾯粗糙度的选择原则？5、表⾯粗糙度的正确标注？第七章滚动轴承与孔、轴结合的互换性1、滚动轴承的组成？2、滚动轴承的精度等级？3、滚动轴承与孔、轴配合的基准制度？4、滚动轴承公差带的特点？第⼋章尺⼨链1、尺⼨链的定义？尺⼨链的分类？2、封闭环及特点？3、完全互换法计算尺⼨链？（正计算、反计算、中间计算）第⼗⼆章圆柱齿轮传动的互换性1、齿轮传动要求？2、齿轮加⼯误差的来源、分类及对齿轮传动性能的影响？3、影响齿轮各项传动性能的应检指标及关系？4、齿轮精度等级和选择⽅法？5、齿轮精度等级的标注？6、齿轮精度设计的内容和步骤？互换性与测量技术基础复习题及答案⼀、填空1、允许零件⼏何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

配合。

制的轴配合，属于的孔与0039.0026.0088.05050---ΦΦmm 第一章 极限与配合非常清楚地理解有关尺寸、公差、偏差、配合等方面的术语、定义。

牢固掌握标准中的28个基本偏差代号以及它们的分布规律。

掌握公差带的概念和公差带图的画法，并能熟练查取标准公差和基本偏差表格，正确进行有关计算。

初步学会公差与配合的正确选用，并能正确标注在图上。

通过本章的学习，要求了解《极限与配合》中的概念和基本规定，掌握应用国家标准进行机械产品的精度设计方法，包括：尺寸公差和配合的选择及在图样上的正确标注。

是在设计时根据零件的强度、刚度和结构要求确定的尺寸。

孔N 的基本偏差是ES ，其绝对值必定大于0。

零件的实际尺寸越接近基本尺寸越好。

已知基本尺寸为φ50mm 的轴，其最小极限尺寸为φ49.98mm ，公差为0.01mm ，则它的上偏差是 mm ，下偏差是 mm 。

尺寸φ80JS8，已知IT8=46μm ，则其最大极限尺寸是 mm 。

国家标准规定：为了满足配合的特殊需要，允许采用非基准制配合。

对过渡配合或过盈配合，一般要求间隙或过盈的变动较小，因此应选用较高的公差等级？为什么优先采用基孔制配合？对较高精度的中小尺寸孔，一般采用定值刀具（如钻头、铰刀、拉刀）和定值量具（塞规）进行加工和检验。

采用基孔制可以减少定值刀、量具的规格和数量，故经济性好。

实例： 对ɸ50mm 的配合可能有很多种：按基孔制有ɸ50H7/g6， ɸ50H7/k6， ɸ50H7/s6，…。

而保持同样配合性质也可采用基轴制，有ɸ50G7/h6， ɸ50K7/h6， ɸ50S7/h6，…。

按基孔制只需要用于ɸ50H7孔的一种规格的定值刀量具。

按基轴制，则对ɸ50G7、 ɸ50K7、 ɸ50S7等孔，各需一种规格的定值刀量具。

为了减少定值刀、量具的规格和数量，宜采用基孔制。

计算题：有一孔轴配合为，请确定：孔的：Dmax= Dmin= ES=×××已知某孔，轴配合的最大间隙Xmax=+30μm ，孔的下偏差 EI=-11μm,轴的公差Ts=16μm轴的下偏差ei=-16μm ，试求孔，轴的上偏差，孔的公差，配合公差，基准制和配合类别，并汇出尺寸公差带图和配合公差带图。
