互换性与技术测量（基础知识）1.互换性的基本要求：满足装配互换和功能互换2.机械加工误差的分类：尺寸误差：零件加工后的实际尺寸和理想尺寸的偏离程度。
形状误差: 加工后零件的实际表面形状对于其理想形状的差异（如直线度和圆度）位置误差：相互位置对于其理想位置的偏差。
（如同轴度、位置度）表面微观不平度：加工后的零件表面上由较小间距和峰谷所组成的微观几何形状误差。
3.互换性的种类：完全互换和不完全互换完全互换：零件加工完之后不需要任何辅助处理直接可以装配。
不完全互换：零件加工完之后需要进行挑选、分组、调整、修配等辅助处理。
4.尺寸：以特定单位表示线性尺寸的数值。
5.公称尺寸：由图样规范确定的理想形状要素。
公称尺寸D孔的上、下极限尺寸D max和D min轴的上、下极限尺寸d max和d min公称尺寸+上极限偏差=上极限尺寸公称尺寸-下极限偏差=下极限尺寸6.偏差：某一尺寸减去其公称尺寸所得的代数差实际偏差：实际尺寸-公称尺寸孔Ea 轴ea极限偏差：极限尺寸-公称尺寸孔EI 轴ei基本偏差：公差带相对零线位置的那个极限偏差7.尺寸公差：上极限尺寸-下极限尺寸或者上极限偏差-下极限偏差8.配合：间隙配合：孔的公差带在轴的公差带之上。
过盈配合：孔的公差带在轴的公差带之下。
过渡配合：孔的公差带和轴的公差带相重合。
9.配合制：基轴制配合：基本偏差为一定的轴的公差带。
基孔制配合：基本偏差为一定的孔的公差带。
10.几何公差的项目、符号及分类11.几何公差带的4个要素：形状、大小、方向和位置12.按结构特征、要素分为组成要素：由一个或几个表面形成的要素称为组成要素。
导出要素：对称要素的中心点、线、面或回转表面的轴线13.独立原则：是指给定的尺寸公差与几何公差相互独立14.最大实体状态（MMC)：孔或轴在尺寸极限范围内，具有材料最多时的那个状态，称为最大实体状态。
在此状态下的尺寸，称为最大实体尺寸。
◆对于孔：是最小极限尺寸D min◆对于轴：是最大极限尺寸D max15.最小实体状态（LMC）：孔或轴在尺寸极限范围内，具有材料最少时的那个状态，称为最小实体状态。

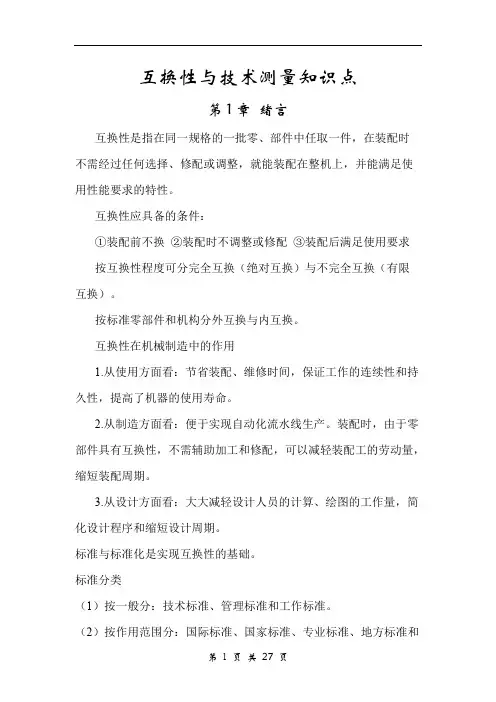

互换性与技术测量知识点绪言互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。
通常包括几何参数和机械性能的互换。
允许零件尺寸和几何参数的变动量就称为公差。
互换性课按其互换程度，分为完全互换和不完全互换。
公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。
第一章圆柱公差与配合基本尺寸是设计给定的尺寸。
实际尺寸是通过测量获得的尺寸。
极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。
最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。
与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。
尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。
尺寸公差是指允许尺寸的变动量。
公差=|最大极限尺寸—最小极限尺寸|=上偏差—下偏差的绝对值配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。
间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。
间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。
过盈配合，过渡配合T=ai当尺寸小于或等于500mm时，i=0.45+0.001D(um)当尺寸大于500到3150mm时，I=0.004D+2.1（um）孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。
通用规则，特殊规则例题基准制的选用：1.一般情况下，优先选用基孔制。
2.与标准件配合时，基准制的选择通常依标准件而定。
3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。
公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。

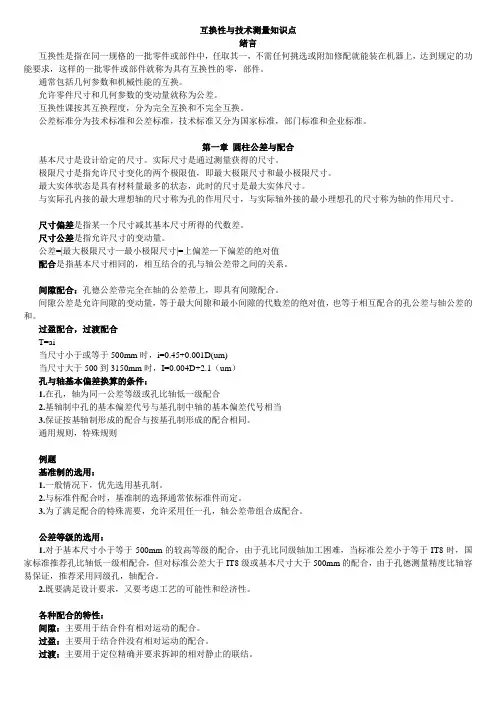

互换性与测量技术重点知识点总结绪言互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。
通常包括几何参数和机械性能的互换。
允许零件尺寸和几何参数的变动量就称为公差。
互换性课按其互换程度，分为完全互换和不完全互换。
公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。
第一章圆柱公差与配合基本尺寸是设计给定的尺寸。
实际尺寸是通过测量获得的尺寸。
极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。
最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。
与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。
尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。
尺寸公差是指允许尺寸的变动量。
公差=|最大极限尺寸 - 最小极限尺寸|=上偏差-下偏差的绝对值配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。
间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。
间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。
过盈配合，过渡配合T=ai,当尺寸小于或等于500mm时，i=0.45+0.001D(um),当尺寸大于500到3150mm时，I=0.004D+2.1（um）.孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。
通用规则，特殊规则例题基准制的选用：1.一般情况下，优先选用基孔制。
2.与标准件配合时，基准制的选择通常依标准件而定。
3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。
公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。

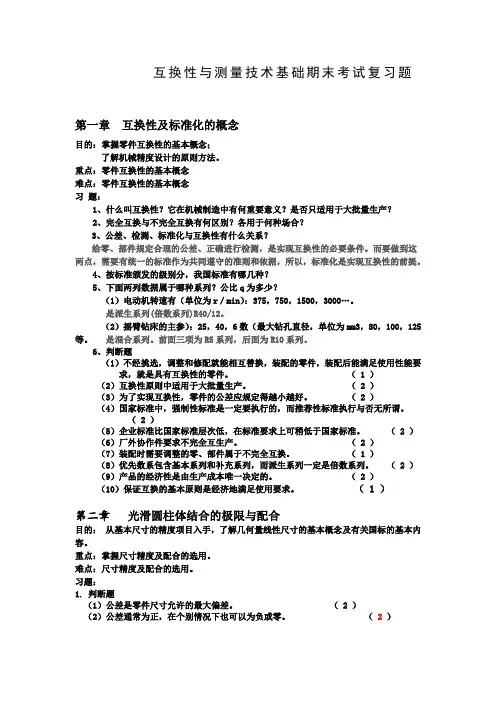

互换性与测量技术基础期末考试复习题第一章互换性及标准化的概念目的：掌握零件互换性的基本概念；了解机械精度设计的原则方法。
重点：零件互换性的基本概念难点：零件互换性的基本概念习题：1、什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？2、完全互换与不完全互换有何区别？各用于何种场合？3、公差、检测、标准化与互换性有什么关系？给零、部件规定合理的公差、正确进行检测，是实现互换性的必要条件。
而要做到这两点，需要有统一的标准作为共同遵守的准则和依据，所以，标准化是实现互换性的前提。
4、按标准颁发的级别分，我国标准有哪几种？5、下面两列数据属于哪种系列？公比q为多少？（1）电动机转速有（单位为r／min）：375，750，1500，3000…。
是派生系列(倍数系列)R40/12。
（2）摇臂钻床的主参）：25，40，6数（最大钻孔直径，单位为mm3，80，100，125等。
是混合系列。
前面三项为R5系列，后面为R10系列。
6、判断题（1）不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。
（ 1 ）（2）互换性原则中适用于大批量生产。
（ 2 ）（3）为了实现互换性，零件的公差应规定得越小越好。
（ 2 ）（4）国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（ 2 ）（5）企业标准比国家标准层次低，在标准要求上可稍低于国家标准。
（ 2 ）（6）厂外协作件要求不完全互生产。
（ 2 ）（7）装配时需要调整的零、部件属于不完全互换。
（ 1 ）（8）优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。
（ 2 ）（9）产品的经济性是由生产成本唯一决定的。
（ 2）（10）保证互换的基本原则是经济地满足使用要求。
（ 1 ）第二章光滑圆柱体结合的极限与配合目的：从基本尺寸的精度项目入手，了解几何量线性尺寸的基本概念及有关国标的基本内容。
重点：掌握尺寸精度及配合的选用。
互换性与测量技术基础复习资料1、零部件所具有的不经任何挑选或修配便能在同规格范围内互相替换的特性叫做互换性。
互换性按其互换程度，可分为完全互换和不完全互换两种。
2.一般来说，当零件需要工厂间合作时（组装时不需要选择和修理），应采用完全互换性；当零件或部件在同一工厂制造和组装时，可采用不完全互换性（组装时允许选择、调整和修理）。
3、允许尺寸的变动量称为尺寸公差（简称公差）。
公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值；也等于上偏差与下偏差之代数差的绝对值。
4、公差与偏差的比较：1）偏差可以是正的、负的和零的，而公差必须是正的；2）极限偏差用于限制实际偏差，公差用于限制误差；3）对于单个零件，只能测出尺寸“实际偏差”，而对数量足够多的一批零件，才能确定尺寸误差；4）偏差取决于加工机床的调整（如车削时的进给位置），这并不反映加工的难度，而公差代表制造精度，反映加工的难度；5）极限偏差主要反映公差带位置，影响配合松紧程度，而公差反映公差带大小，影响配合精度。
5.基本偏差：标准中列出的确定公差带相对于零线位置的上偏差或下偏差称为基本偏差，通常是接近或位于零线的极限偏差。
6、基孔制配合：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的系统，称为基础孔配合。
基础孔系统的匹配孔为参考孔，其代码为h。
标准中规定的参考孔基本偏差（下偏差）为零。
基轴制配合：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度称为基轴制配合。
基轴制配合的轴为基准轴，其代号为h。
标准规定的基准轴的基本偏差（上偏差）为零。
7、用同一字母表示的孔、轴的基本偏差的绝对值相等，符号相反。
用同一字母表示孔、轴的基本偏差时，孔的基本偏差es和轴的基本偏差ei符号相反，而绝对值相差一个δ（δ=itn-itn-1）。
8、当轴的公差小于或等于it7时，是与低一级的基准孔相配合；大于或等于it8时，与同级基准孔相配合。

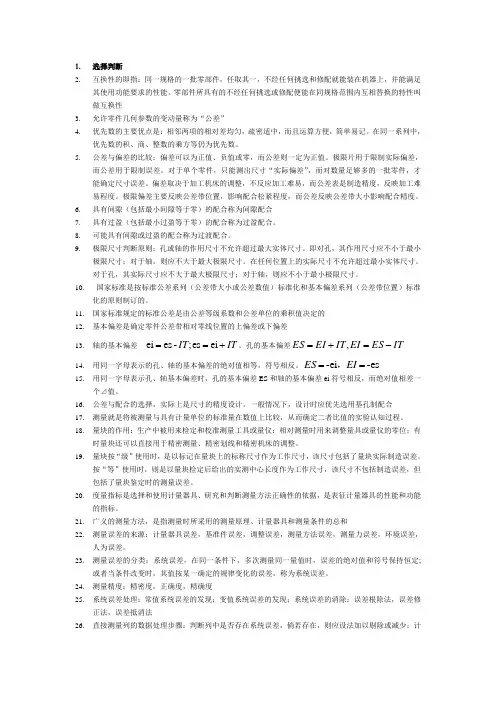

1.选择判断 2. 互换性的即指：同一规格的一批零部件，任取其一，不经任何挑选和修配就能装在机器上，并能满足其使用功能要求的性能。
零部件所具有的不经任何挑选或修配便能在同规格范围内互相替换的特性叫做互换性3.允许零件几何参数的变动量称为“公差” 4.优先数的主要优点是：相邻两项的相对差均匀，疏密适中，而且运算方便，简单易记。
在同一系列中，优先数的积、商、整数的乘方等仍为优先数。
5. 公差与偏差的比较；偏差可以为正值、负值或零，而公差则一定为正值。
极限片用于限制实际偏差，而公差用于限制误差。
对于单个零件，只能测出尺寸“实际偏差”，而对数量足够多的一批零件，才能确定尺寸误差。
偏差取决于加工机床的调整，不反应加工难易，而公差表是制造精度，反映加工难易程度。
极限偏差主要反映公差带位置，影响配合松紧程度，而公差反映公差带大小影响配合精度。
6.具有间隙（包括最小间隙等于零）的配合称为间隙配合 7.具有过盈（包括最小过盈等于零）的配合称为过盈配合。
8.可能具有间隙或过盈的配合称为过渡配合。
9. 极限尺寸判断原则：孔或轴的作用尺寸不允许超过最大实体尺寸。
即对孔，其作用尺寸应不小于最小极限尺寸；对于轴，则应不大于最大极限尺寸。
在任何位置上的实际尺寸不允许超过最小实体尺寸。
对于孔，其实际尺寸应不大于最大极限尺寸；对于轴，则应不小于最小极限尺寸。
10. 国家标准是按标准公差系列（公差带大小或公差数值）标准化和基本偏差系列（公差带位置）标准化的原则制订的。
11. 国家标准规定的标准公差是由公差等级系数和公差单位的乘积值决定的12. 基本偏差是确定零件公差带相对零线位置的上偏差或下偏差13. 轴的基本偏差IT IT +==ei es ;-es ei 。
孔的基本偏差IT ES EI IT EI ES -=+=,14. 用同一字母表示的孔、轴的基本偏差的绝对值相等，符号相反。
-es -ei ==EIES ， 15. 用同一字母表示孔、轴基本偏差时，孔的基本偏差ES 和轴的基本偏差ei 符号相反，而绝对值相差一个⊿值。
1. 互换性：指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求2.标准：是对需要协调同一的具有重复特征的物品和概念，在总结科学实验和生产实践的基础上，经有关方面协调制定，由主管部门批准，以特定形式发布，在一定范围内共同遵守的准则和依据3.标准化：是指标准的制定、发布和贯彻实施，以获得最佳秩序和社会效益的全部活动过程4.优先数：优先数系中的每一个项值均为科学数值分级制度中被确定的数值，称为优先数5.优先数系：是一种十进制等比级数特点：同一优先数系中任意相邻两相的相对差近似不变，同一系列的优先数的积、商、乘方或开方仍为优先数6.派生系列：为了使优先数有更大的适应性来满足生产所需，可以从基本系列中，每逢p项选取一个优先数，生成新的系列，即派生系列。
7.量块：按“级”使用时，以刻在量块上的标称长度为工作尺寸，忽略了量块的制造误差；按“等”使用时，以量块检定证书上列出的实际尺寸为依据，忽略了检定量块实际尺寸时的测量误差；因此按“等”使用要比按“级”使用的精度高8.量块的选择：量块组合时，为减少量块组合的累积误差，块数最多不超过4块。
选用量块时，从所需的组合尺寸的最末一位开始，每选一块至少消去一位尾数9.测量误差：①绝对误差δ：指测得值x与其真值x0之差②相对误差εo：指绝对误差δ与被测量的真值x0之比10.测量误差产生原因：计量器具误差、测量方法误差、环境误差、人员误差11.误差的分类：系统误差、随机误差、粗大误差12.测量精度：指测得值与其真值的一致程度描述方式：①正确度：测量结果与真值的符合程度。
它是测量结果中系统误差大小的标志，正确度高，说明系统误差小②精密度：在一定条件下进行多次测量时，各测得值彼此之间的一致程度。
它是测量结果中随机误差大小的标志，精密度越高，说明随机误差越小③精确度：测量结果与真值的一致程度。
它是测量结果中系统误差和随机误差的综合影响程度，精确度高，说明测量结果中的系统误差和随机误差都小13.随机误差的分布规律：随机曲线误差的理论正态分布14.测量列中各类误差的处理：①系统误差处理：误差根除法、修正法、抵消法、对称测量法、半周期法②随机误差处理：随机误差的出现不可避免，也无法消除，只能用数理统计方法对测量列进行统计处理，进而估计和评定测量结果③粗大误差处理：使用拉依达准则、肖维勒准则、格拉布准则、逖克逊准则与T检验准则等进行判别处15.偏差与公差概念上的不同：①偏差表示实际尺寸（或极限尺寸）偏离公称尺寸的数值，而公差是表示允许尺寸的变动量②偏差可以为正值、负值或零，而公差是绝对值，且不能为零③极限偏差用于限制实际偏差，与零件尺寸精度无关，而公差用于限制尺寸误差，零件尺寸精度有关④基本偏差反映公差带的位置，影响配合的松紧程度，而公差反映公差带的大小，影响配合的松紧变动，即配合精度⑤偏差取决于加工时机床的调整（如刀具的位置），不反映加工难易程度（制造精度），而公差反映加工难易程度16.配合的种类：①间隙配合：具有间隙（包括X min =0）的配合称为间隙配合②过盈配合：具有过盈（包括Y min=0）的配合称为过盈配合③过渡配合：可能具有间隙或过盈的配合称为过渡配合17.公差因子i：也称公差单位，它是计算标准公差的基本单位，是制定标准公差系列的基础18.公差带位置的标准化————基本偏差系列19.孔基本偏差的确定：通用规则、特殊规则20.极限与配合的选择:公称尺寸确定之后的尺寸精度设计，包括选择配合制、公差等级和配合种类三方面。
互换性与测量技术课程复习要点《互换性与测量技术》课程复习要点课程名称：《互换性与测量技术》适⽤专业：机械设计制造及其⾃动化、车辆⼯程等辅导教材：《互换性与技术测量》管建峰、钟相强主编北京理⼯⼤学出版社复习要点：第⼀章绪论1、互换性的含义：机械制造中的互换性，是指按规定的⼏何、物理及其他质量参数的极限，来分别制造机械的各个组成部分，使其在装配与更换时不需辅助加⼯及修配，便能很好地满⾜使⽤和⽣产上的要求。
2、优先数和优先数系的定义、基本构成规律、数学特征定义：对各种技术参数进⾏协调、简化和统⼀的⼀种科学的数值制度。
优先数和优先数系?标准（GB321—80）与ISO3采⽤的优先数相同—⼗进制⼏何级数基本构成规律：（1）数系的项值中依次包含：…，0.001，0.01, 0.1, 1，10，100，…这些数，即由10的整数幂10N（其中N为整数）组成的⼗进数序列；（2）⼗进数序列按：…，0.001～0.01，0.01～0.1，0.1～1，1～10，10～100，100～1000，…的规律分成为若⼲区间，称为“⼗进段”；（3）每个“⼗进段”内都按同⼀公⽐q细分为⼏何级数，从⽽形成⼀个公⽐为q 的⼏何级数数值系列。
这样，可根据实际需要取不同的公⽐q，从⽽得到不同分级间隔的数值系列，形成优先数系。
数学特征（1）包含性在R40系列中包含有R20系列中的全部项值；在R20系列中包含有R10系列的全部项值；在R10系列中包含有R5系列的全部项值；在R80系列中包含有R40系列的全部项值。
（2）延伸性系列中的项值可以向两端⽆限延伸。
（3）相对差同⼀系列中，任意相邻两项优先数的相对差近似不变。
（4）积、商、和幂同⼀系列中，任意两项的理论值之积和商，任意⼀项理论值的整数幂，仍为此系列中⼀个优先数的理论值。
（5）和与差同⼀系列中，两个优先数的和与差，⼀般不再为优先数。
第⼆章⼏何量测量基础1.量块按“级”使⽤和按“等”使⽤有什么区别？①按“级”使⽤—忽略量块中⼼长度的制造误差，按量块的标称值使⽤。

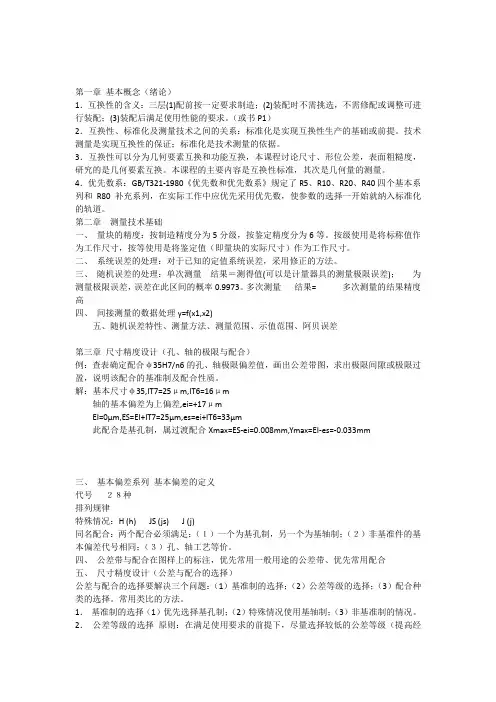

第一章基本概念（绪论）1．互换性的含义：三层(1)配前按一定要求制造；(2)装配时不需挑选，不需修配或调整可进行装配；(3)装配后满足使用性能的要求。
（或书P1）2．互换性、标准化及测量技术之间的关系：标准化是实现互换性生产的基础或前提。
技术测量是实现互换性的保证；标准化是技术测量的依据。
3．互换性可以分为几何要素互换和功能互换，本课程讨论尺寸、形位公差，表面粗糙度，研究的是几何要素互换。
本课程的主要内容是互换性标准，其次是几何量的测量。
4．优先数系：GB/T321-1980《优先数和优先数系》规定了R5、R10、R20、R40四个基本系列和R80补充系列，在实际工作中应优先采用优先数，使参数的选择一开始就纳入标准化的轨道。
第二章测量技术基础一、量块的精度：按制造精度分为5分级，按鉴定精度分为6等。
按级使用是将标称值作为工作尺寸，按等使用是将鉴定值（即量块的实际尺寸）作为工作尺寸。
二、系统误差的处理：对于已知的定值系统误差，采用修正的方法。
三、随机误差的处理：单次测量结果＝测得值(可以是计量器具的测量极限误差)；为测量极限误差，误差在此区间的概率0.9973。
