钢质防火门技术参数钢质防火门技术参数钢质防火门是一种重要的消防设施，其技术参数包括耐火极限、隔音效果、防火门装饰效果、选材特点、分类及代号等。
一、耐火极限钢质防火门的耐火极限分为甲级、乙级和丙级，分别为1.2小时、0.9小时和0.6小时。
二、隔音效果和防火门装饰效果钢质防火门具有良好的隔音效果，平均隔音RW>=30dB。
同时，钢质防火门还采用静电粉末喷塑表面处理技术，喷塑层坚固、耐腐蚀、靓丽，并可选多种最贴合建筑装修风格的颜色；亦可直接采用带木纹的复塑钢板制作及多种款式立体压型造型。
三、选材特点钢质防火门的门框和门扇采用优质电解镀锌板或不锈钢板制作，防火门内腹填实耐温1200℃以上的阻燃隔温材料（硅酸铝），表面采用静电喷塑处理。
同时，钢质防火门选用防火专用配件，如防火锁、防火铰链、闭门器等，也可选用应急逃生锁、常开电磁门吸等。
门扇厚度分为甲级52mm、乙级47mm、丙级47mm。
四、分类及代号钢质防火门的分类及代号包括按材质分类、按门扇数量分类、按结构型式分类和其他代号。
其中，按材质分类包括木质防火门（MFM）、钢质防火门（GFM）、钢木质防火门（GMFM）和其他材质防火门（**FM，**代表其他材质的具体表述大写拼音字母）。
按门扇数量分类代号为1、2或门扇数量用数字表示。
按结构型式分类代号包括门扇上带防火玻璃的防火门（b）、防火门门框（门框双槽口代号为s，单槽口代号为d）、带亮窗防火门（l）、带玻璃带亮窗防火门（bl）和无玻璃防火门。
其他代号包括有下框的防火门代号为k，平开门门扇关闭方向代号见表2.双扇防火门关闭方向代号，以安装锁的门扇关闭方向表示。
五、耐火性能分类钢质防火门的耐火性能分类包括A类（隔热）防火门，耐火隔热性分为丙级0.60h（A0.60）、乙级0.90h（A0.90）和甲级1.20h（A1.20），耐火完整性分为2.00h（A2.00）。
防火门应存放在干燥、通风、无酸碱气体和腐蚀性气体的环境中，避免阳光直射和雨淋。
防火门新标准中对防火门分类代号与标记Company number：【0089WT-8898YT-W8CCB-BUUT-202108】防火门新标准中对防火门分类、代号与标记4分类、代号与标记按材质分类及代号木质防火门，代号：MFM；钢质防火门，代号：GFM；钢木质防火门，代号：GMFM；其他材质防火门，代号：**FM。
（**代表其他材质的具体表述大写拼音字母）按门扇数量分类及代号单扇防火门，代号为1。
双扇防火门，代号为2。
多扇防火门（含有两个以上门扇的防火门），代号为门扇数量用数字表示。
按结构型式分类及代号门扇上带防火玻璃的防火门，代号为b。
防火门门框：门框双槽口代号为s，单槽口代号为d。
带亮窗防火门，代号为l。
带玻璃带亮窗防火门，代号为bl。
无玻璃防火门，代号略。
按耐火性能分类及代号防火门按耐火性能的分类及代号见表1。
其它代号、标记其它代号有下框的防火门代号为k。
平开门门扇关闭方向代号见表2。
注：双扇防火门关闭方向代号，以安装锁的门扇关闭方向表示。
表1按耐火性能分类名称耐火性能代号隔热防火门（A类）耐火隔热性≥ h耐火完整性≥ h （丙级）耐火隔热性≥ h耐火完整性≥ h （乙级）耐火隔热性≥ h耐火完整性≥ h （甲级）耐火隔热性≥ h耐火完整性≥ h耐火隔热性≥ h耐火完整性≥ h部分隔热防火门（B类）耐火隔热性≥ h耐火完整性≥ h耐火完整性≥ h耐火完整性≥ h耐火完整性≥ h非隔热防火门（C类）耐火完整性≥ h耐火完整性≥ h耐火完整性≥ h耐火完整性≥ h表2平开门门扇关闭方向代号代号说明图示5 门扇顺时针方向关闭6 门扇逆时针方向关闭标记防火门标记为：示例1：GFM-0924-bslk5 （甲级）-1。
表示隔热（A类）钢质防火门，其洞口宽度为900 mm，洞口高度为2400 mm，门扇镶玻璃、门框双槽口、带亮窗、有下框，门扇顺时针方向关闭，耐火完整性和耐火隔热性的时间均不小于 h的甲级单扇防火门。
2017年钢质防火门技术参数(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除防火门产品说明书钢质防火门江西省南昌洪都消防设备有限公司编制目录一、产品概述：1）、使用领域2）、命名、代号及标记3）、技术参数4）、标准配置二、门的结构及制作工艺1）、产品结构2）、工艺流程三、产品质量1）、外观要求2）、尺寸要求3）、功能要求四、标志、包装、运输及贮存要求1）、标志2）、包装、运输和贮存五、产品安装及调试1）、作业条件2）、安装工艺3）、运行调试4）、安装过程保护六、产品维护、保养一、产品概述：1）、使用领域：防火门是建筑物防火分隔的措施之一，通常用在疏散通道或设备间、电井、管井等有防火要求的位置，要求能隔热、隔烟、防火。
防火门对防止烟、火的扩散和蔓延、减少损失起着重要作用防火门是用难燃材料（木材或钢材）制作门框、门扇骨架和门扇面板，门扇内填充对人体无毒无害的防火隔热材料，并配以防火五金配件所组成的具有一定耐火性能的门。
根据消防规范防火门均为向逃生方向单向开启，通道位置防火门不能设门槛，具有自动关闭功能。
双扇门应按顺序自动关闭。
钢质防火门可做静电喷涂、油漆、热转印等表面处理，选择不同颜色式样。
根据用户要求可开设玻璃孔，并加装防火玻璃。
2）、命名、代号及标记钢质防火门代号：GFM（标记图）1――单扇防火门代号2――双扇防火门代号。
注：多扇防火门（含有两个以上门扇的防火门），代号为门扇数量用数字表示。
b――门扇上带防火玻璃的防火门，无玻璃时代号略。
l――带亮窗防火门，无亮窗时代号略。
s――门框双槽口。
d――门框单槽口。
k――有下框的防火门，无下框时代号略。
5――右开门，单开门门扇顺时针方向关闭。
6――左开门，单开门门扇逆时针方向关闭。
代号示例:GFM-0921-bsk5乙-1表示钢质乙级单扇门防火门，洞口标志宽度为 900mm,高度为 2100mm。
![防火门设计说明[宝典]](https://img.taocdn.com/s1/m/1c51b32111661ed9ad51f01dc281e53a580251c7.png)
钢质防火门设计说明书一、概述防火门已成为现代建筑重要的防火构件GB50045《高层民用建筑设计防火规范》和GB50016《建筑设计防火规范》中对建筑构件设置防火门均有明确的规定。
钢质防火门是我公司严格依据GB12955-2008《防火门》的要求进行设计生产。
由公安部消防产品合格评定中心进行产品认证。
二、产品技术性能及规格型号1、技术性能产品为A类隔热型钢质防火门，按耐火性能分为：a、甲级（A1.50）耐火隔热性≥1.50h，耐火完整性≥1.50hb、乙级（A1.00）耐火隔热性≥1.00h，耐火完整性≥1.00h2、门的规格防火门的规格依据GB/T5824《建筑门窗洞口尺寸系列》的规定,按门窗洞口宽、高标志尺寸确定，具体如下：双扇防火门适用于洞口宽度1200mm至1800mm；高度2100mm至2400mm。
单扇防火门适用于洞口宽度600mm至1000mm；高度1800mm至2100mm。
3、门的型式防火门的基本型式为钢质平开式防火门，由门框、门扇、和防火铰链、防火锁等防火五金配件构成。
具体如下：a、钢质隔热防火门GFM-1824-dk5 A1.50-2 e、钢质隔热防火门GFM-1221-dk5 A1.50-2b、钢质隔热防火门GFM-1824-dk5 A1.00-2 f、钢质隔热防火门GFM-1221-dk5 A1.00-2c、钢质隔热防火门GFM-1021-dk5 A1.50-1 g、钢质隔热防火门GFM-0618-dk5 A1.00-1d、钢质隔热防火门GFM-1021-dk5 A1.00-1三、门的基本结构防火门的门框、门扇面板均采用冷轧薄钢板。
门框由1.20mm厚冷轧板经冷压成型，铰链的固定板采用厚度为3.0mm热轧板，门框侧壁宽度为122mm。
门扇厚度为50mm，结构为0.8mm厚冷轧钢板加48mm厚珍珠岩防火门芯加0.8mm厚冷轧钢板。
门扇与门框采用5″旗型钢质防火铰链结合，配防火锁等防火五金配件。

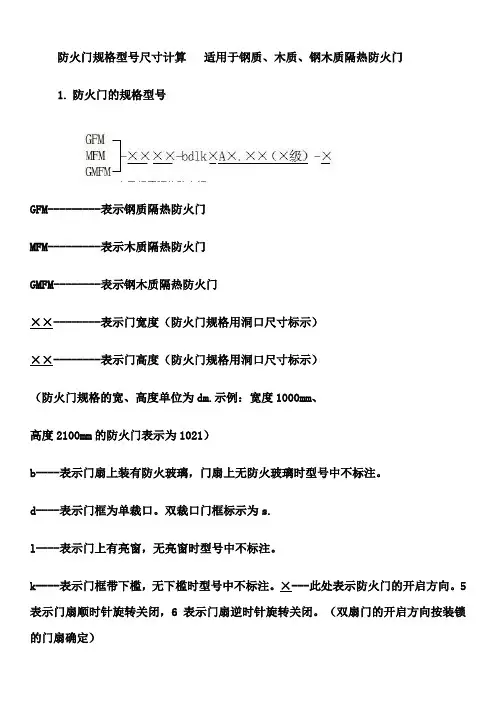

防火门规格型号尺寸计算适用于钢质、木质、钢木质隔热防火门1.防火门的规格型号GFM---------表示钢质隔热防火门MFM---------表示木质隔热防火门GMFM--------表示钢木质隔热防火门××--------表示门宽度（防火门规格用洞口尺寸标示）××--------表示门高度（防火门规格用洞口尺寸标示）（防火门规格的宽、高度单位为dm.示例：宽度1000mm、高度2100mm的防火门表示为1021）b----表示门扇上装有防火玻璃，门扇上无防火玻璃时型号中不标注。
d----表示门框为单裁口。
双裁口门框标示为s.l----表示门上有亮窗，无亮窗时型号中不标注。
k----表示门框带下槛，无下槛时型号中不标注。
×---此处表示防火门的开启方向。
5表示门扇顺时针旋转关闭，6表示门扇逆时针旋转关闭。
（双扇门的开启方向按装锁的门扇确定）A×.××（×级）-----此处表示防火门的耐火等级。
A1.50（甲级）表示甲级防火门，耐火极限1.5h。
A1.00（乙级）表示乙级防火门，耐火极限1.0h。
A0.5（丙级）表示丙级防火门，耐火极限0.5h.×----此处表示门扇的数量。
1表示单扇门，2表示双扇门。
4、防火门的门型本公司生产的防火门的门型共10种，其中单扇门4种、双扇子母式2种、双扇门4种。
单扇门和双扇子母式要明确开启方向。
门型示意图如下：5、防火门的基本尺寸5.1、门框型材的断面尺寸5.2、门框的外形及裁口尺寸6、生产加工单的尺寸及门型的确定6.1、如何确定防火门的尺寸防火门的尺寸是依据门洞尺寸确定的。
门洞尺寸在建筑施工图的门窗表中可以查出。
建筑施工图的平面图中标出了防火门的安装位置及防火门的编号，如：FM甲1-----FM乙1-----FM丙1-----等。
相应编号的防火门在门窗表可以查到洞口尺寸和采用的图集编号以及总数量和分层数量。
钢质防火门技术参数一、耐火极限：甲级1.2小时，乙级0.9小时,丙级0.6小时。
二、防火门隔音效果：具有良好的隔音效果，平均隔音RW>=30dB。
隔热效果：与墙体类似，能保持内外温差500℃以上。
防火门装饰效果：可直接采用带木纹的复塑钢板制作，并可选多种最贴合建筑装修风格的颜色；三、防火门选材特点：1、门框：料厚1.2mm、门扇：料厚0.8mm、加强板：料厚3.0mm，采用优质电解镀锌板（比冷轧钢板具有更强的耐腐蚀、防锈能力）或不锈钢板制作，防火门内腹填实耐温1200℃以上的阻燃隔温材料（硅酸铝），表面采用静电喷塑处理。
2、配件：选用防火专用配件，如防火锁、防火铰链、闭门器等，也可选用应急逃生锁、常开电磁门吸等。
3、门扇厚甲级：52mm、乙级：47mm、丙级：47mm。
四、分类及代号1、钢质防火门，代号：GFM；2、按门扇数量分类及代号2.1、单扇防火门，代号为1。
2.2、双扇防火门，代号为2。
3、按结构型式分类及代号3.1门扇上带防火玻璃的防火门，代号为b。
3.2防火门门框：门框双槽口代号为s，单槽口代号为d。
3.3带亮窗防火门，代号为l。
3.4带玻璃带亮窗防火门，代号为bl。
注：双扇防火门关闭方向代号，以安装锁的门扇关闭方向表示。
5、耐火性能5.1 A类（隔热）防火门5.1.1 耐火隔热性≥0.60 h，耐火完整性≥0.60 h ，A0.60（丙级）5.1.2 耐火隔热性≥0.90 h，耐火完整性≥0.90 h，A0.90（乙级）5.1.3 耐火隔热性≥1.20 ，耐火完整性≥1.20 h ，A1.20（甲级）6、防火门标记为：6.1 示例1：MFM-0924-bslk5 A1.20（甲）-1。
表示A类木质防火门，其洞口宽度为900 mm，洞口高度为2400 mm，门扇镶玻璃、门框双槽口、带亮窗、有下框，门扇顺时针方向关闭，耐火完整性和耐火隔热性的时间均不小于1.20 h的甲级单扇防火门。

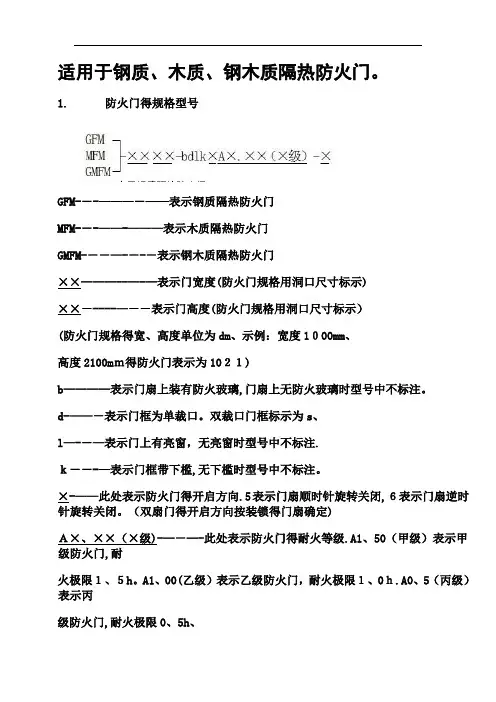

适用于钢质、木质、钢木质隔热防火门。
1.防火门得规格型号GFM-－-———－——表示钢质隔热防火门MFM-－-——-———表示木质隔热防火门GMFM-－－—-－-－表示钢木质隔热防火门××———--—-—表示门宽度(防火门规格用洞口尺寸标示)××－----—－－表示门高度(防火门规格用洞口尺寸标示）(防火门规格得宽、高度单位为dm、示例：宽度1０00mm、高度2100mｍ得防火门表示为10２１)b————表示门扇上装有防火玻璃,门扇上无防火玻璃时型号中不标注。
d-——－表示门框为单裁口。
双裁口门框标示为s、l—-－—表示门上有亮窗，无亮窗时型号中不标注.ｋ－－-—表示门框带下槛,无下槛时型号中不标注。
×-——此处表示防火门得开启方向.5表示门扇顺时针旋转关闭,６表示门扇逆时针旋转关闭。
（双扇门得开启方向按装锁得门扇确定)Ａ×、××（×级)-—－—-此处表示防火门得耐火等级.A1、50（甲级）表示甲级防火门,耐火极限１、５h。
A1、00(乙级）表示乙级防火门，耐火极限１、0ｈ.A0、5（丙级）表示丙级防火门,耐火极限0、5h、×————此处表示门扇得数量。
１表示单扇门，2表示双扇门。
4、中瀛防火门得门型本公司生产得防火门得门型共1０种,其中单扇门4种、双扇子母式２种、双扇门4种。
单扇门与双扇子母式要明确开启方向。
门型示意图如下：５、防火门得基本尺寸５、１、门框型材得断面尺寸５、２、门框得外形及裁口尺寸6、生产加工单得尺寸及门型得确定6、1、如何确定防火门得尺寸防火门得尺寸就是依据门洞尺寸确定得。
门洞尺寸在建筑施工图得门窗表中可以查出。
建筑施工图得平面图中标出了防火门得安装位置及防火门得编号,如：FM甲1-－——-FM乙１－——--FM丙１———--等.相应编号得防火门在门窗表可以查到洞口尺寸与采用得图集编号以及总数量与分层数量。

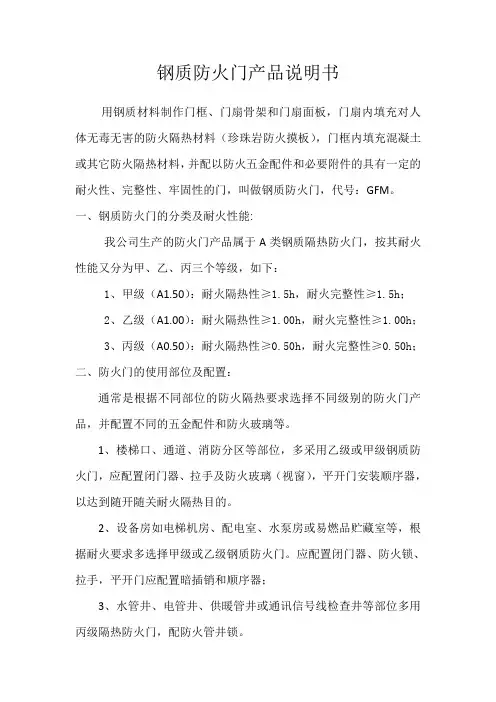

钢质防火门产品说明书用钢质材料制作门框、门扇骨架和门扇面板，门扇内填充对人体无毒无害的防火隔热材料（珍珠岩防火摸板），门框内填充混凝土或其它防火隔热材料，并配以防火五金配件和必要附件的具有一定的耐火性、完整性、牢固性的门，叫做钢质防火门，代号：GFM。
一、钢质防火门的分类及耐火性能:我公司生产的防火门产品属于A类钢质隔热防火门，按其耐火性能又分为甲、乙、丙三个等级，如下：1、甲级（A1.50）：耐火隔热性≥1.5h，耐火完整性≥1.5h；2、乙级（A1.00）：耐火隔热性≥1.00h，耐火完整性≥1.00h；3、丙级（A0.50）：耐火隔热性≥0.50h，耐火完整性≥0.50h；二、防火门的使用部位及配置：通常是根据不同部位的防火隔热要求选择不同级别的防火门产品，并配置不同的五金配件和防火玻璃等。
1、楼梯口、通道、消防分区等部位，多采用乙级或甲级钢质防火门，应配置闭门器、拉手及防火玻璃（视窗），平开门安装顺序器，以达到随开随关耐火隔热目的。
2、设备房如电梯机房、配电室、水泵房或易燃品贮藏室等，根据耐火要求多选择甲级或乙级钢质防火门。
应配置闭门器、防火锁、拉手，平开门应配置暗插销和顺序器；3、水管井、电管井、供暖管井或通讯信号线检查井等部位多用丙级隔热防火门，配防火管井锁。
三、钢质防火门及相关材料的执行标准：1、钢质防火门生产的执行标准：GB12955-2008；2、门框、门扇应采用不低于冷轧钢板材料，要符合GB/T708的规定；3、门扇填充物（珍珠岩摸板及硅凝胶），要达到国家GB8624-2006规定的燃烧性能A1级要求和GB/T20285-2006规定的产烟毒性危害分级ZA2级要求；4、防火合页：耐火性能要符合防火要求，材质厚度≥3mm；5、防火锁和防火管井锁：其耐火时间要不小于安装使用的防火门的耐火时间。
牢固灵活性和外观质量要符合OB/T2474的规定。
6、防火闭门器、暗插销、防火拉手、顺序器：要求其耐火时间要不小于其安装使用的防火门耐火时间，达到GBT7633的要求标准。
甲级隔热防火门的生产要求和技术参数1.生产要求：甲级乙级丙级隔热防火门的生产要求主要包括以下几个方面：(1)材料选择：甲级乙级丙级隔热防火门的材料选择应符合国家相关标准的要求。
门框、门扇主要采用不锈钢、镀锌钢板等防火材料。
密封条、门锁等配件的材料也应符合相关标准。
(2)材料处理：生产过程中应对门框、门扇等防火材料进行酸洗除锈、喷漆等处理，以提高产品的耐腐蚀性和美观度。
(3)门扇制造：门扇的制造工艺应精细，门板应严密平整，表面光滑，不得有划伤、凹凸等缺陷。
门板的内部填充材料应符合防火要求，如岩棉、硅酸盐板等。
(4)安装固定：门框应牢固安装在墙体上，门扇与门框的连接应严密，门扇开启、关闭灵活平稳。
(5)试验检测：生产完成后，需要进行严格的检验和试验，如防火性能检测、密封性能检测、耐冲击性试验等，以确保产品符合相关标准要求。
2.技术参数：(1)防火等级：甲级、乙级和丙级隔热防火门的主要区别在于其防火等级的不同。
甲级隔热防火门的防火时间通常为1.5小时以上，乙级为1小时以上，丙级为0.5小时以上。
(2) 厚度：隔热防火门的厚度通常为45mm-56mm，不同级别的防火门厚度略有差异。
(3)尺寸：隔热防火门的尺寸根据实际需求定制，一般在标准尺寸范围内选择。
(4)透明部分：部分隔热防火门需要具备透明部分，透明材料通常为防火玻璃或夹丝玻璃等，其面积、种类和厚度也需要根据实际要求确定。
(5)密封性能：隔热防火门的密封性能直接影响其防火性能。
密封条的材料、密封性能等参数需要符合相关标准要求。
(6)金属件：门框、门扇等金属件的材料应符合相关标准，具备一定的防腐蚀性能。
(7)铰链：隔热防火门通常采用不锈钢铰链，其材料、结构要求应符合相关标准。
以上是甲级乙级丙级隔热防火门的生产要求和技术参数的基本介绍。
具体要求和参数可能因国家标准和企业要求的不同而有所差异，生产过程中需要遵循相应的标准和规范。
为确保产品的质量和防火性能，生产厂家应按照严格的生产要求和技术参数进行生产，确保产品符合相关标准和规定。
钢制防火门标准及主要参数1、目的为指导防火门生产、检验、生产计划单的编制、防火门安装检验和2、范围适用于钢质、木质、钢木质隔热防火门。
4、防火门的规格型号GFMMFMGMFM××××-bdlk×A×.-×GFM---------表示钢质隔热防火门MFM---------表示木质隔热防火门GMFM--------表示钢木质隔热防火门××--------××--------dm.1000mm、高度2100mm的防火门表示为1021b----注。
d----表示门框为单裁口。
双裁口门框标示为s.l----k----×---此处表示防火门的开启方向。
56表示门扇逆时针旋转关A×.-----此处表示防火门的耐火等级。
A1.50耐火极限1.5h。
A1.00 1.0h。
A0.5级防火门耐火极限0.5h.×----此处表示门扇的数量。
12表示双扇门。
3、防火门的门型本公司生产的防火门的门型共104种、双扇子母式2种、双扇门4种。
5、防火门的基本尺寸5.1、门框型材的断面尺寸5.2、门框的外形及裁口尺寸6、生产加工单的尺寸及门型的确定6.1、如何确定防火门的尺寸防火门的尺寸是依据门洞尺寸确定的。
门洞尺寸在建筑施工图的门窗表中可以查出。
FM甲1-----FM乙1-----FM丙1-----等。
相应编号的防火门在门窗表可以查到洞口尺寸和采用的图集编号以及总数量和分层数量。
还应注意备注栏中的门洞高度标为2100㎜,但在备注中标注洞口下部有100㎜或120㎜实际高度只有1900㎜。
防火门加工的宽度尺寸为洞口尺寸-20mm防火门加工的高度尺寸为洞口尺寸-10mm6.2、如何确定防火门的门型门型是指防火门①是单开门还是双开门③门上有没有亮窗④门扇上有没有玻璃设计防火门一般都采用02J06-1或03J609。
钢质防火门设计计算确定GFM-1824-bd5A1.5（甲级）-2型号规格钢质隔热防火门，根据规格型号选择防火隔热材料的种类，容重及参数：即珍珠岩板和防火板防火隔热材料性能，容重，强度及加工难易程度等。
按隔热防火门耐火性能等级设计即根据设计任务书中给出的工作条件，并根据防火门前期结构和以往制作经验，选择选择相应耐火等级所需填充珍珠岩板（容重、强度及加工难易程度等）及是否填充防火板。
1 结构设计确定GFM-1824-bd5A1.5（甲级）-2型号规格钢质隔热防火门的结构设计与防火门的耐火性能，加工方法，使用要求及经济性等因素有关。
通常先按防火门的耐火性能，选定合适的结构型式，然后再根据珍珠岩板试验数据，进行结构设计。
设计并绘制防火门图纸，图纸中应标明主要结构尺寸和形位公差并明确技术要求（包括门扇质量及填充材料种类等）。
钢质隔热防火门门框：用δ1.2mm冷扎板折弯、拼焊而成。
内衬δ3mmA3板做铰链固定板，拼焊在门框内侧。
钢质隔热防火门门扇：用0.8mm冷扎板做面板,门芯用0.8冷扎板做骨架,填充物为外购膨胀珍珠岩板材。
铰链连接位用3mmQ235板做铰链固定板，工装定位焊接在骨架内侧。
设计要求：钢质防火门为钢质材料制作门框、门扇骨架和门扇面板，门扇内填充外购膨胀珍珠岩板材组成结构门，铰链用三只5吋5个孔防火铰链，用M5x16十字沉头镀锌螺钉连接。
填充物为外购膨胀珍珠岩板材，甲级防火门膨胀珍珠岩板密度330kg/m3，乙级防火门膨胀珍珠岩板密度300kg/m3，丙级防火门膨胀珍珠岩板密度260kg/m3 。
门的开启力不得大于80N。
2 门扇质量设计计算根据所设计隔热防火门扇的耐火性能与结构型式，并根据图纸中各零部件的材质种类、容重等性能来分别计算出其理论重量，最后汇总后累计相加得出所设计的该型号规格的隔热防火门扇质量。
计算GFM-1824-bd5A1.5（甲级）-2的门扇重量，门扇实际尺寸为835.5*2320*50mm：2扇具体详见图纸。
