钢质隔热防火门 GFM-1021-d5A1.50(甲级)-1

钢质防火门技术参数钢质防火门技术参数钢质防火门是一种重要的消防设施，其技术参数包括耐火极限、隔音效果、防火门装饰效果、选材特点、分类及代号等。

一、耐火极限钢质防火门的耐火极限分为甲级、乙级和丙级，分别为1.2小时、0.9小时和0.6小时。

二、隔音效果和防火门装饰效果钢质防火门具有良好的隔音效果，平均隔音RW>=30dB。

同时，钢质防火门还采用静电粉末喷塑表面处理技术，喷塑层坚固、耐腐蚀、靓丽，并可选多种最贴合建筑装修风格的颜色；亦可直接采用带木纹的复塑钢板制作及多种款式立体压型造型。

三、选材特点钢质防火门的门框和门扇采用优质电解镀锌板或不锈钢板制作，防火门内腹填实耐温1200℃以上的阻燃隔温材料（硅酸铝），表面采用静电喷塑处理。

同时，钢质防火门选用防火专用配件，如防火锁、防火铰链、闭门器等，也可选用应急逃生锁、常开电磁门吸等。

门扇厚度分为甲级52mm、乙级47mm、丙级47mm。

四、分类及代号钢质防火门的分类及代号包括按材质分类、按门扇数量分类、按结构型式分类和其他代号。

其中，按材质分类包括木质防火门（MFM）、钢质防火门（GFM）、钢木质防火门（GMFM）和其他材质防火门（**FM，**代表其他材质的具体表述大写拼音字母）。

按门扇数量分类代号为1、2或门扇数量用数字表示。

按结构型式分类代号包括门扇上带防火玻璃的防火门（b）、防火门门框（门框双槽口代号为s，单槽口代号为d）、带亮窗防火门（l）、带玻璃带亮窗防火门（bl）和无玻璃防火门。

其他代号包括有下框的防火门代号为k，平开门门扇关闭方向代号见表2.双扇防火门关闭方向代号，以安装锁的门扇关闭方向表示。

五、耐火性能分类钢质防火门的耐火性能分类包括A类（隔热）防火门，耐火隔热性分为丙级0.60h（A0.60）、乙级0.90h（A0.90）和甲级1.20h（A1.20），耐火完整性分为2.00h（A2.00）。

防火门应存放在干燥、通风、无酸碱气体和腐蚀性气体的环境中，避免阳光直射和雨淋。

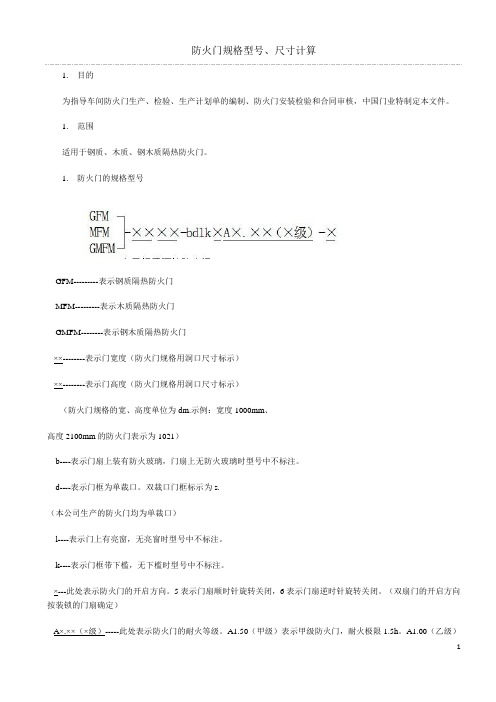

防火门规格型号、尺寸计算1.目的为指导车间防火门生产、检验、生产计划单的编制、防火门安装检验和合同审核，中国门业特制定本文件。

1.范围适用于钢质、木质、钢木质隔热防火门。

1.防火门的规格型号GFM---------表示钢质隔热防火门MFM---------表示木质隔热防火门GMFM--------表示钢木质隔热防火门××--------表示门宽度（防火门规格用洞口尺寸标示）××--------表示门高度（防火门规格用洞口尺寸标示）（防火门规格的宽、高度单位为dm.示例：宽度1000mm、高度2100mm的防火门表示为1021）b----表示门扇上装有防火玻璃，门扇上无防火玻璃时型号中不标注。

d----表示门框为单裁口。

双裁口门框标示为s.（本公司生产的防火门均为单裁口）l----表示门上有亮窗，无亮窗时型号中不标注。

k----表示门框带下槛，无下槛时型号中不标注。

×---此处表示防火门的开启方向。

5表示门扇顺时针旋转关闭，6表示门扇逆时针旋转关闭。

（双扇门的开启方向按装锁的门扇确定）A×.××（×级）-----此处表示防火门的耐火等级。

A1.50（甲级）表示甲级防火门，耐火极限1.5h。

A1.00（乙级）表示乙级防火门，耐火极限1.0h。

A0.5（丙级）表示丙级防火门，耐火极限0.5h.×----此处表示门扇的数量。

1表示单扇门，2表示双扇门。

4、中国防火门的门型本公司生产的防火门的门型共10种，其中单扇门4种、双扇子母式2种、双扇门4种。

单扇门和双扇子母式要明确开启方向。

门型示意图如下：5、防火门的基本尺寸5.1、门框型材的断面尺寸5.2、门框的外形及裁口尺寸6、生产加工单的尺寸及门型的确定6.1、如何确定防火门的尺寸防火门的尺寸是依据门洞尺寸确定的。

门洞尺寸在建筑施工图的门窗表中可以查出。

建筑施工图的平面图中标出了防火门的安装位置及防火门的编号，如：FM甲1-----FM乙1-----FM丙1-----等。

钢制防火门标准及主要参数1、目的为指导防火门生产、检验、生产计划单的编制、防火门安装检验和合同审核制定本文件。

2、范围适用于钢质、木质、钢木质隔热防火门。

4、防火门的规格型号GFMMFMGMFM××××-bdlk×A×.×××级-×GFM---------表示钢质隔热防火门MFM---------表示木质隔热防火门GMFM--------表示钢木质隔热防火门××--------表示门宽度防火门规格用洞口尺寸标示××--------表示门高度防火门规格用洞口尺寸标示防火门规格的宽、高度单位为dm.示例宽度1000mm、高度2100mm的防火门表示为1021b----表示门扇上装有防火玻璃门扇上无防火玻璃时型号中不标注。

d----表示门框为单裁口。

双裁口门框标示为s.本公司生产的防火门均为单裁口l----表示门上有亮窗无亮窗时型号中不标注。

k----表示门框带下槛无下槛时型号中不标注。

×---此处表示防火门的开启方向。

5表示门扇顺时针旋转关闭6表示门扇逆时针旋转关闭。

双扇门的开启方向按装锁的门扇确定A×.×××级-----此处表示防火门的耐火等级。

A1.50甲级表示甲级防火门耐火极限1.5h。

A1.00乙级表示乙级防火门耐火极限1.0h。

A0.5丙级表示丙级防火门耐火极限0.5h.×----此处表示门扇的数量。

1表示单扇门2表示双扇门。

3、防火门的门型本公司生产的防火门的门型共10种其中单扇门4种、双扇子母式2种、双扇门4种。

单扇门和双扇子母式要明确开启方向。

门型示意图如下5、防火门的基本尺寸5.1、门框型材的断面尺寸5.2、门框的外形及裁口尺寸6、生产加工单的尺寸及门型的确定6.1、如何确定防火门的尺寸防火门的尺寸是依据门洞尺寸确定的。

2017年钢质防火门技术参数(总10页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除防火门产品说明书钢质防火门江西省南昌洪都消防设备有限公司编制目录一、产品概述：1）、使用领域2）、命名、代号及标记3）、技术参数4）、标准配置二、门的结构及制作工艺1）、产品结构2）、工艺流程三、产品质量1）、外观要求2）、尺寸要求3）、功能要求四、标志、包装、运输及贮存要求1）、标志2）、包装、运输和贮存五、产品安装及调试1）、作业条件2）、安装工艺3）、运行调试4）、安装过程保护六、产品维护、保养一、产品概述：1）、使用领域：防火门是建筑物防火分隔的措施之一，通常用在疏散通道或设备间、电井、管井等有防火要求的位置，要求能隔热、隔烟、防火。

防火门对防止烟、火的扩散和蔓延、减少损失起着重要作用防火门是用难燃材料（木材或钢材）制作门框、门扇骨架和门扇面板，门扇内填充对人体无毒无害的防火隔热材料，并配以防火五金配件所组成的具有一定耐火性能的门。

根据消防规范防火门均为向逃生方向单向开启，通道位置防火门不能设门槛，具有自动关闭功能。

双扇门应按顺序自动关闭。

钢质防火门可做静电喷涂、油漆、热转印等表面处理，选择不同颜色式样。

根据用户要求可开设玻璃孔，并加装防火玻璃。

2）、命名、代号及标记钢质防火门代号：GFM（标记图）1――单扇防火门代号2――双扇防火门代号。

注：多扇防火门（含有两个以上门扇的防火门），代号为门扇数量用数字表示。

b――门扇上带防火玻璃的防火门，无玻璃时代号略。

l――带亮窗防火门，无亮窗时代号略。

s――门框双槽口。

d――门框单槽口。

k――有下框的防火门，无下框时代号略。

5――右开门，单开门门扇顺时针方向关闭。

6――左开门，单开门门扇逆时针方向关闭。

代号示例:GFM-0921-bsk5乙-1表示钢质乙级单扇门防火门，洞口标志宽度为 900mm,高度为 2100mm。

钢质防火门技术参数一、耐火极限：甲级1.2小时，乙级0.9小时,丙级0.6小时。

二、防火门隔音效果：具有良好的隔音效果，平均隔音RW>=30dB。

隔热效果：与墙体类似，能保持内外温差500℃以上。

防火门装饰效果：采用静电粉末喷塑表面处理技术，喷塑层坚固、耐腐蚀、靓丽，并可选多种最贴合建筑装修风格的颜色；亦可直接采用带木纹的复塑钢板制作及多种款式立体压型造型。

三、防火门选材特点：1、门框：料厚1.2mm、门扇：料厚0.8mm、加强板：料厚3.0mm，采用优质电解镀锌板（比冷轧钢板具有更强的耐腐蚀、防锈能力）或不锈钢板制作，防火门内腹填实耐温1200℃以上的阻燃隔温材料（硅酸铝），表面采用静电喷塑处理。

2、配件：选用防火专用配件，如防火锁、防火铰链、闭门器等，也可选用应急逃生锁、常开电磁门吸等。

3、门扇厚甲级：52mm、乙级：47mm、丙级：47mm。

四、分类及代号1、按材质分类1.1、木质防火门，代号：MFM；1.2、钢质防火门，代号：GFM；1.3、钢木质防火门，代号：GMFM；1.4、其他材质防火门，代号：**FM。

（**代表其他材质的具体表述大写拼音字母）2、按门扇数量分类及代号2.1、单扇防火门，代号为1。

2.2、双扇防火门，代号为2。

2.3、多扇防火门（含有两个以上门扇的防火门），代号为门扇数量用数字表示。

3、按结构型式分类及代号3.1门扇上带防火玻璃的防火门，代号为b。

3.2防火门门框：门框双槽口代号为s，单槽口代号为d。

3.3带亮窗防火门，代号为l。

3.4带玻璃带亮窗防火门，代号为bl。

3.5无玻璃防火门，代号略。

4、其它代号4.1下框代号有下框的防火门代号为k。

4.2平开门门扇关闭方向代号平开门门扇关闭方向代号见表2。

注：双扇防火门关闭方向代号，以安装锁的门扇关闭方向表示。

5、按耐火性能分类5.1 A类（隔热）防火门5.1.1 耐火隔热性≥0.60 h，耐火完整性≥0.60 h ，A0.60（丙级）5.1.2 耐火隔热性≥0.90 h，耐火完整性≥0.90 h，A0.90（乙级）5.1.3 耐火隔热性≥1.20 ，耐火完整性≥1.20 h ，A1.20（甲级）5.1.4 耐火隔热性≥2.00 h，耐火完整性≥2.00 h ，A2.005.1.5 耐火隔热性≥3.00 h，耐火完整性≥3.00 h ，A3.005.2 B类（部分隔热）防火门，耐火隔热性≥0.50 h5.2.1耐火完整性≥1.00 h，B1.005.2.2耐火完整性≥1.50 h ，B1.505.2.3耐火完整性≥2.00 h，B2.005.2.4耐火完整性≥3.00 h，B3.005.3 C类（非隔热）5.3.1耐火完整性≥1.00 h，C1.005.3.2耐火完整性≥1.50 h，C1.505.3.3耐火完整性≥2.00，C2.005.3.4耐火完整性≥3.00 h，C3.006、防火门标记为：6.1 示例1：MFM-0924-bslk5 A1.20（甲）-1。
