实训教案--汽车发动机气门组拆装测量

教案范例气门组拆装一、教学目标1. 了解气门组的基本结构及其作用2. 掌握气门组的拆装方法与步骤3. 培养学生的动手操作能力和团队协作精神二、教学内容1. 气门组的基本结构气门气门导管气门座气门弹簧2. 气门组的作用控制气缸进气和排气保证发动机正常工作3. 气门组的拆装方法与步骤拆卸气门组拆卸气门弹簧取出气门安装气门组安装气门安装气门弹簧三、教学准备1. 教室环境：通风、光线充足、安全设施完善2. 教学设备：汽车发动机模型、工具箱、安全防护用品3. 辅助材料：教学PPT、实物图、操作手册四、教学过程1. 导入新课：介绍气门组的基本结构和作用2. 理论讲解：讲解气门组的拆装方法与步骤3. 实操演示：演示气门组的拆装过程4. 学生实操：学生分组进行气门组的拆装练习五、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况调整教学方法，以提高学生的动手操作能力和团队协作精神。

关注学生的安全意识和规范操作，确保教学过程的顺利进行。

六、教学评估1. 学生自评：学生在课后对自己的操作进行自我评估，包括操作的正确性、熟练程度以及团队协作等方面。

2. 同伴评价：学生之间相互评价，给出对方的操作意见和建议。

3. 教师评价：教师根据学生的操作过程和结果进行评价，给予肯定和指导。

七、安全注意事项1. 操作过程中应佩戴好个人防护用品，如手套、护目镜等。

2. 确保发动机处于熄火状态，避免意外伤害。

3. 拆装工具应选用合适的尺寸，避免过度用力损坏零件。

4. 注意周围环境安全，防止工具掉落伤人。

1. 讲解其他发动机部件的拆装方法，如曲轴轴承、活塞等。

2. 介绍发动机的维护保养知识，提高学生的汽车维修技能。

九、课后作业1. 复习气门组的拆装方法与步骤，巩固所学知识。

2. 观察汽车发动机的运行原理，了解气门组在工作中的作用。

本节课通过讲解和实操，使学生掌握了气门组的拆装方法，提高了学生的动手操作能力。

在教学过程中，教师应关注学生的安全意识和规范操作，培养学生的团队协作精神。

气门组的拆装与检测步骤
气门组的拆装与检测步骤通常如下：
1. 准备工作：在拆装气门组之前，首先需要确保发动机已经冷却，并拆下冷却系统的相关连接件，以避免发生烫伤事故。

2. 拆卸：将气门盖拆下，并逐个拧下每个气门螺栓。

然后，将每个气门杆和气门杆密封拧下，并清洁净化。

3. 检测：使用专业的测量工具，如游标卡尺和万用表等，对气门杆进行检测。

检查气门杆是否磨损或变形，并量取其长度和直径。

此外，还需要对气门导管进行清洁和检查，以确保其通畅性。

4. 更换：如果发现气门杆或气门导管存在严重的磨损或损坏，需要及时更换。

同时，在更换新的气门杆时，还需要涂抹一层机油以减少摩擦，并确保气门间隙的正确调整。

5. 安装：将更换后的气门杆和气门杆密封按照正确的顺序装回气门盖上，并逐个拧紧气门螺栓，以确保气门杆稳固地固定在发动机上。

6. 检测：装配完成后，使用万用表等工具对气门杆进行电路测试，以确保其正常工作。

此外，还需要对整个气门组进行漏气测试，以确保气门的密封性和正常工作。

7. 调整：根据实际情况，对气门间隙进行调整，以保证发动机
的正常工作。

同时，也要注意校正气门间隙的相关参数，以确保每个气门都保持适当的间隙。

总之，拆装和检测气门组是一项繁琐且精细的工作，需要专业的工具和技术来完成。

因此，在进行该项工作时，最好由经验丰富的技术人员或专业维修机构来完成。

“发动机气门组”的拆装实训教案【课题】发动机气门组的拆装【授课班级】【学科】汽车构造与拆装【教学目标】◆知识与能力1、能正确说出气门组各零部件的名称；2、能正确判断各缸进、排气门位置；4、能正确拆卸和安装AJR发动机的气门组。

◆过程与方法通过实践操作和过程评价，学会运用摄子拆卸和安装发动机气门组的方法。

◆情感、态度与价值观1、在拆装过程中，养成良好的作业习惯和严谨、探究的工作作风。

2、在小组合作中，形成互帮互促，共同提高的作业氛围。

【重点和难点】◆教学重点：气门组的拆卸和安装；◆教学难点：气门组的安装，特别是锁片的装入；【教学准备】1、实训设备：AJR发动机气缸盖总成4件、发动机拆装工具4套；2、学生分成4组，每组5-6人，学生按“同组异质”组成学习小组；3、“AJR发动机气门组拆装”微视频；【教学过程】任务准备1、根据车型图片，在“任务书”第一部分写出AJR发动机气门组各零部件名称。

2、小结1.完成任务书第一部分2.抽一位学生回答3.倾听、纠错任务实施任务一：气门组的拆卸1、教师示范---视频展示第一部分(拆卸）2、分组训练（对一位学生的操作进行实时视频展示）教学安排:1）各组抽一位学生拆卸教师指定的气门组；2）结合任务书表1要求，对操作过程进行评价和记录①各组抽一位学生对本组同学的操作过程进行评价；②其它学生通过观看实时操作视频，评价作业过程；任务二：认识气门组主要零件1、进、排气门1）结构特点、功用：头部：用来密闭气缸的进、排气道；杆部：导向、散热2）进、排气门的判别☞看头部大小。

进气门头大，排气门头小☞看气门锥角大小。

进气门一般30°，排气门45°看安装位置。

进气门对应进气歧管，排气门对应排气歧管☞看气门数1结合任务书第二部分评分表1，观看操作视频2按任务要求完成拆卸过程或对过程进行评价倾听思考识记。

一、实习目的与要求本次实训的主要目的是通过实际操作，让学生掌握汽车发动机的拆装技能，加深对汽车发动机构造与原理的理解，提高学生的动手能力和实践操作技能。

具体要求如下：1. 熟悉汽车发动机的总体构造和各个系统的组成。

2. 掌握汽车发动机常用拆装工具和仪器的正确使用方法。

3. 学会汽车发动机的总体拆装、调整和各系统主要零部件的正确拆装。

4. 了解汽车发动机的主要零部件的检查和测量方法。

5. 培养学生的团队合作精神和安全操作意识。

二、实习内容本次实训以拆装一辆四缸直列发动机为例，主要分为以下几个步骤：1. 发动机的分解：- 拆卸分电器和火花塞。

- 拆卸化油器总成。

- 拆卸进气歧管和排气歧管。

- 拆卸发动机皮带、正时带、法兰盘等。

- 拆卸气缸盖罩。

- 拆卸凸轮轴。

- 拆卸气缸盖。

- 拆卸气门组。

- 拆卸机油滤清器、真空阀等附件。

- 拆卸油底壳。

- 拆卸机油滤清器、机油泵。

- 拆卸活塞连杆组。

- 拆卸曲轴飞轮组。

2. 零部件的解体：- 水泵的解体（了解内部结构）。

- 配气机构的解体（观察气门、挺柱、气门座等）。

- 机油泵的解体。

- 活塞连杆组的解体。

3. 零部件的检查与测量：- 检查活塞、活塞环、曲轴等运动部件的磨损情况。

- 检查气缸、气门座等固定部件的磨损情况。

- 测量气缸的磨损程度和气门间隙。

4. 零部件的清洗与装配：- 清洗所有拆卸下来的零部件。

- 检查零部件是否有损坏或磨损，并进行更换。

- 按照正确的顺序和步骤，将零部件装配回发动机。

三、实习过程本次实训由六人一组进行，在老师的指导下，我们按照实习步骤，逐步完成了发动机的拆装、检查、清洗和装配。

在实习过程中，我们遇到了一些问题，例如：- 零部件的拆卸顺序不正确，导致装配困难。

- 零部件的清洗不干净，影响发动机的性能。

- 零部件的磨损程度不均匀，影响发动机的寿命。

通过讨论和请教老师，我们解决了这些问题，并顺利完成了发动机的拆装。

四、实习收获通过本次实训，我们收获颇丰：1. 加深了对汽车发动机构造与原理的理解。

教师分析总结B、如何判断哪些气门为可调气门？（教师分析讲解）C、用两次调整法调整气门间隙；（教师现场演示）二、气门组的拆装（气门拆装钳）三、气门间隙的检查与调整（一）逐缸调整法的要领1．摇转曲轴，找准第1缸压缩上止点位置。

2．检查进、排气门杆与摇臂间隙。

若不符合技术要求应予以调整。

调整时，先旋松锁紧螺母，旋出调整螺钉；在气门杆与摇臂间插入厚度与气门间隙相等的塞尺，边拧进调整螺钉，边来回抽动塞尺，至抽动塞尺能抽又有阻力时，锁紧螺母；最后，复查一次。

3．按工作顺序，摇转曲轴180°（4缸机）或120°（6缸机），依次使下一缸处于压缩上止点位置，调整该缸进、排气门间隙。

（二）二次调整法的要领。

1．对记号，找基准缸（摇转曲轴使第1缸活塞处于）压缩上止点。

2．根据工作顺序及配气相位，判断出完全关闭的气门，然后调整这些气门间隙。

以6缸工作顺序为1-5-3-6-2-4的6缸发动机为例，分析如下：则第1缸处于压缩上止点时，第1缸进、排均关闭，“双”气门可调；第5缸活塞上行，进气刚完，进压缩，排气门处全闭，“排”气门可调；第3缸活塞下行，正进气，排气门处全闭，“排”门可调；第6缸活塞处于排气上止点，进、排气门均开启，进排气门均“不”可调；第2缸活塞上行，正在排气，进气门全闭，“进”气门可调；第4缸活塞下行，作功将完，进入排气，进气门处全闭，“进”气门可调。

3．简单易记的方法是：“双、排、不、进”法。

4．摇转曲轴360°，使第1缸处于排气上止点，调整剩下的气门间隙。

5．最后复查一次。

第二部分：实训操作1、操作前应准备的工具、设备。

发动机实习项目五：气门的拆装与相关组件的检测
实习目的：1、掌握气门的拆装技巧
2、掌握气门、气门弹簧的检测内容及方法
实习步骤：
一、拆卸气缸盖并清洗
二、拆气门
利用专用工具压下气门弹簧，取出气门锁片及气门、
弹簧
三、观察气门磨损情况及是否出现烧蚀
用游标卡尺检测气门杆身的磨损情况，轿车的气门杆
磨损大于0.05mm时或出现台阶时应更换气门；气门
尾端的磨损大于0.5mm时应更换；观察气门是否出现
烧蚀。

四、气门弹簧垂直度与自由长度的检测
当自由长度比原厂规定缩短2mm时，应更换。

当垂直度大于1.5mm时，应更换。

五、安装气门
很多发动机采用同心安装的内、外两根旋向相反的弹
簧，不但防止共振，而且当一根弹簧出现折断时，另
一根还能继续工作，不致使气门落入气缸中。

不等距
的气门弹簧在安装时，螺距小的一端应朝向气门头部。

实习效果：另附考核表。

发动机气门拆装实训教案(理实一体课)项目课题：发动机气门组的拆装与测量授课班级：汽修302班授课者：XXX授课课时：3教学方法：讲授与实践操作授课形式理实一体使用教具：桑塔纳2000时代超人发动机缸盖4台，世达工具组，气门拆装器，抹布等教学目的：1.熟悉汽车发动机气门组总装工艺；2.掌握汽车发动机气门组的装配程序、主要技术要求。

教学重点：掌握发动机气门组拆装方法。

教学难点：掌握汽车发动机气门组的装配程序、主要技术要求。

课外作业：无教学后记：无作业1：发动机气门组的步骤与方法教学过程：案例分析导入：一位桑塔纳2000轿车的车主反映冷车启动时会发生抖动，热车时发动机有点抖，耗油量大。

上课过程：准备工作：准备工作台、桑塔纳2000时代超人发动机气缸盖总成4台、气门弹簧压缩器3把、常用工具3套。

学生分成6组，每组5人。

1-3组为A大组，4-6组为B大组。

气门拆装：一、清洁检查：1.清洁气门组各部件。

2.识别并检查气门组各部件：气门组组成：气门、气门导管、气门油封、气门弹簧、气门弹簧座及锁片。

气门与气门座的配合要求是：1.气门与气门座圈的工作锥面角度应一致。

2.气门与座圈的密封带位置在中部靠内侧。

过于靠外，使气门的强度降低；过于靠内，会造成与座圈接触不良。

3.气门与座圈的密封带宽度应符合原设计规定，一般为1.2～2.5mm。

排气门大于进气门的宽度；柴油机大于汽油机的宽度。

密封带宽度过小，将使气门磨损加剧；宽度过大，容易烧蚀气门。

气门杆与导管的配合间隙应符合原厂规定（气门杆与导管间隙0.05～0.12mm）。

二、拆卸：1.在气门弹簧及弹簧座上做好标记。

2.使用气门拆装器拆卸气门。

以上是本次授课的部分内容，通过分组实践操作，学生们将更好地掌握发动机气门组的拆装与测量。

年市中职学校教师教学能力大赛《气门组的拆装》教学设计【教学分析】教材分析:本教材选自汽车运用与维修专业课程改革成果教材，机械工业出版社出版，阙广武、庞志康老师主编的《汽车构造与拆装（上）》。

本教材体现了汽车维修人员应知应会的知识技能要求，更注重了汽车维修传统经验与现代维修技术的有机结合。

教材文字简洁，通俗易懂，以图代文，图文并茂，形象直观，形式生动，容易培养学生的学习兴趣，提高学习效果。

该课程选自《汽车构造与拆装上》项目三配气机构任务二气门组拆装,结合企业一线案例以及AJR发动机维修手册共同制定项目任务书明确实训内容。

学情分析:本节课教学对象为中职汽车运用与维修专业二年级学生,他们再次之前已经掌握配齐机构的组成及工作原理,并对气门传动组进行过拆装,有过一定的拆装基础,但这类学生普遍具有不爱动脑思考,喜欢动手且操作并不规范的特点。

【教学目标】知识目标:1.熟知气门组的组成功用；2.能以AJR发动机为例，并依照标准独立完成气门组的拆装。

技能目标:1.掌握气门组的拆装工艺及拆装注意事项；2.能够对气门组零件进行正确认知。

情感目标:1.提高学生的综合职业素养，增强适应能力，树立正确的世界观、人生观、价值观；2.使学生建立自信，学会交流与合作。

【教学重点】1.气门组的拆装工艺及拆装注意事项；2.气门组零件进行正确认知。

【教学难点】1.气门锁片的正确安装方法【教法学法】教师以直观演示法和任务驱动法展开教学,学生以网络平台、自主学习及兴趣驱动等教学手段进行学习。

教学环节导入5分钟以企业准备的长城哈弗2.5TCi两万公里因为气门密封不严需要拆解缸盖进行维修为实际案例明确本次拆装配气机构气门组的实训内容,再以企业师傅拆装气门组的微课视频展开小组讨论,为本次课程打好基础。

观看气门组拆装企业微课视频5分钟操作步骤操作要点设计意图一．拆卸气门组1.如图所示,用气门卡簧拆装钳拆卸气门组2.取出气门锁片、气门弹簧座、气门弹簧及气门。

《汽车发动机机械维修》发动机气门拆装与检测教案教案标题：汽车发动机机械维修-发动机气门拆装与检测教学目标：1.了解发动机气门的结构和工作原理。

2.掌握气门拆装的步骤和要点。

3.掌握气门间隙的调整方法。

4.掌握气门的检测方法和常见故障排查。

5.提高学生的操作能力和故障分析能力。

教学内容和教学步骤：一、发动机气门的结构和工作原理（15分钟）1.介绍发动机气门的结构和材料。

2.讲解发动机气门的工作原理。

3.展示实物气门，让学生观察。

二、气门拆装的步骤和要点（30分钟）1.讲解气门拆装的基本步骤。

2.引导学生操作实际车辆进行气门拆装。

3.强调拆装时要注意保护气门及阀座，防止损坏。

三、气门间隙的调整方法（20分钟）1.介绍气门间隙的作用和调整原则。

2.讲解气门间隙的调整方法。

3.进行实际操作，调整气门间隙。

四、气门的检测方法和常见故障排查（25分钟）1.介绍气门的常见故障现象。

2.讲解气门的检测方法，如气门密封性、气门杆弯曲、阀座损坏等。

3.引导学生进行实际检测，并分析检测结果。

五、操作能力和故障分析能力的提高（10分钟）1.讲解正确的操作技巧和注意事项。

2.通过实际操作和故障排查，提高学生的操作能力和故障分析能力。

教学方法：1.讲授法：通过讲解理论知识，提供基础知识。

2.操作演示法：通过操作实际车辆进行拆装和检测，提高学生的实际操作能力。

3.讨论法：引导学生分析问题和提出解决方案，培养学生的思维能力和创新能力。

4.实践法：通过实际操作和故障排查，培养学生的实际操作能力。

教学评估：1.针对学生的实际操作能力，进行实际操作评估。

2.针对学生对故障排查方法和结果的分析能力，进行作业和考试评估。

教学资源：1.教学PPT2.实际车辆3.气门拆卸工具4.气门间隙调整工具。

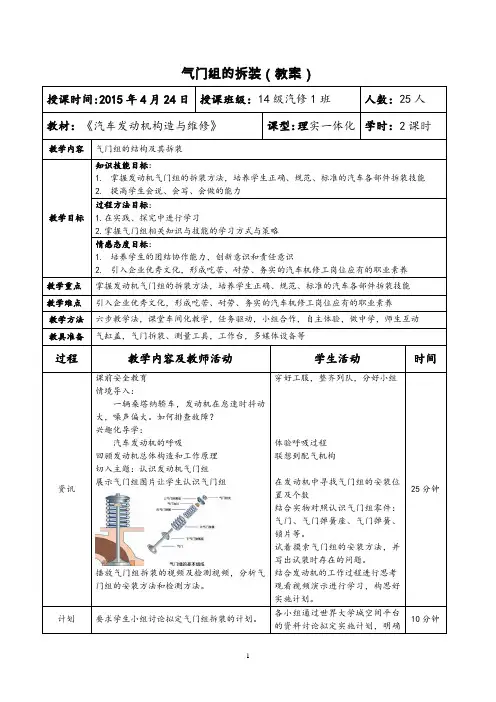

气门组的拆装（教案）授课时间:2015年4月24日授课班级：14级汽修1班人数：25人教材：《汽车发动机构造与维修》课型：理实一体化学时：2课时教学内容气门组的结构及其拆装教学目标知识技能目标：1.掌握发动机气门组的拆装方法，培养学生正确、规范、标准的汽车各部件拆装技能2.提高学生会说、会写、会做的能力过程方法目标：1.在实践、探究中进行学习2.掌握气门组相关知识与技能的学习方式与策略情感态度目标：1.培养学生的团结协作能力，创新意识和责任意识2.引入企业优秀文化，形成吃苦、耐劳、务实的汽车机修工岗位应有的职业素养教学重点掌握发动机气门组的拆装方法，培养学生正确、规范、标准的汽车各部件拆装技能教学难点引入企业优秀文化，形成吃苦、耐劳、务实的汽车机修工岗位应有的职业素养教学方法六步教学法，课堂车间化教学，任务驱动，小组合作，自主体验，做中学，师生互动教具准备气缸盖，气门拆装、测量工具，工作台，多媒体设备等过程教学内容及教师活动学生活动时间资讯课前安全教育情境导入：一辆桑塔纳轿车，发动机在怠速时抖动大，噪声偏大。

如何排查故障？兴趣化导学：汽车发动机的呼吸回顾发动机总体构造和工作原理切入主题：认识发动机气门组展示气门组图片让学生认识气门组播放气门组拆装的视频及检测视频，分析气门组的安装方法和检测方法。

穿好工服，整齐列队，分好小组体验呼吸过程联想到配气机构在发动机中寻找气门组的安装位置及个数结合实物对照认识气门组零件：气门、气门弹簧座、气门弹簧、锁片等。

试着摸索气门组的安装方法，并写出试装时存在的问题。

结合发动机的工作过程进行思考观看视频演示进行学习，构思好实施计划。

25分钟计划要求学生小组讨论拟定气门组拆装的计划。

各小组通过世界大学城空间平台的资料讨论拟定实施计划，明确10分钟。

教案范例：气门组拆装一、教学目标1. 了解气门组的基本结构及其作用。

2. 掌握气门组的拆卸与安装方法。

3. 培养学生的动手操作能力和团队协作精神。

二、教学内容1. 气门组的基本结构气门气门导管气门弹簧气门座2. 气门组的作用控制气缸进气和排气保证发动机正常工作3. 气门组的拆卸与安装方法拆卸气门组：注意事项、工具使用、拆卸顺序检查气门组零部件：气门、气门导管、气门座等安装气门组：注意事项、安装顺序、调整气门间隙三、教学过程1. 导入：讲解气门组在发动机中的重要性，引发学生兴趣。

2. 理论讲解：介绍气门组的基本结构、作用及拆装方法。

3. 示范操作：演示气门组的拆卸与安装过程，强调注意事项。

4. 学生实操：分组进行气门组的拆卸与安装，教师巡回指导。

5. 总结讲评：总结学生操作中的优点与不足，解答学生疑问。

四、教学方法1. 讲授法：讲解气门组的基本结构、作用及拆装方法。

2. 演示法：示范气门组的拆卸与安装过程。

3. 实践操作法：学生分组进行实操，培养动手能力。

4. 问答法：解答学生疑问，巩固知识点。

五、教学资源1. 教学PPT：展示气门组的基本结构、作用及拆装方法。

2. 实车：用于学生实操练习。

3. 工具：拆卸与安装气门组所需的工具。

4. 安全防护用品：如安全帽、防护眼镜等。

六、教学评价1. 学生能熟练描述气门组的基本结构及其作用。

2. 学生能正确操作拆卸与安装气门组。

3. 学生能理解气门间隙调整的重要性。

七、教学拓展1. 介绍其他发动机部件的拆装方法，如活塞组、曲轴等。

2. 讲解气门组故障现象及原因，提高学生的故障诊断能力。

八、教学注意事项1. 确保实车安全，避免学生在操作过程中受伤。

2. 教师需全程关注学生操作，确保操作正确。

3. 提醒学生注意工具的使用，防止损坏设备。

九、教学反馈1. 课后收集学生实操作品，评估操作规范性。

2. 听取学生对教学内容的建议和意见，不断优化教学方法。

3. 观察学生在课堂上的参与度，提高教学效果。

教案范例气门组拆装第一章：气门组概述1.1 教学目标：了解气门组的基本构成和功能。

掌握气门组在发动机中的重要性。

1.2 教学内容：气门组的组成：气门、气门座、气门导管、气门弹簧等。

气门组的作用：控制气缸内的进气和排气。

1.3 教学方法：采用讲授法和实物展示法，通过讲解和展示气门组的构成和作用。

1.4 教学评估：学生能准确描述气门组的构成和作用。

学生能理解气门组在发动机中的重要性。

第二章：气门组的拆装工具与设备2.1 教学目标：了解并熟悉气门组拆装所需的工具和设备。

掌握正确使用工具和设备的方法。

2.2 教学内容：气门组拆装工具：扳手、螺丝刀、钳子等。

气门组拆装设备：发动机支架、气门弹簧压缩器等。

2.3 教学方法：采用讲授法和实践操作法，通过讲解和示范正确使用工具和设备的方法。

学生能列举出气门组拆装所需的工具和设备。

学生能正确使用工具和设备进行气门组的拆装。

第三章：气门组的拆装步骤3.1 教学目标：掌握气门组的拆装步骤。

能够独立完成气门组的拆装。

3.2 教学内容：气门组的拆装步骤：拆下气门弹簧、拆下气门、拆下气门座、安装气门座、安装气门、安装气门弹簧等。

3.3 教学方法：采用实践操作法，通过示范和指导学生进行气门组的拆装。

3.4 教学评估：学生能够按照正确的步骤进行气门组的拆装。

学生能够独立完成气门组的拆装任务。

第四章：气门组的检查与维修4.1 教学目标：学会检查气门组的状态。

掌握气门组的维修方法。

4.2 教学内容：检查气门组的磨损情况、间隙大小等。

维修气门组：更换气门、调整气门间隙等。

采用实践操作法和讲授法，通过示范和指导学生进行气门组的检查和维修。

4.4 教学评估：学生能够正确检查气门组的状态。

学生能够掌握气门组的维修方法。

第五章：气门组的保养与维护5.1 教学目标：了解气门组的保养与维护的重要性。

学会进行气门组的保养与维护。

5.2 教学内容：气门组的保养与维护：定期检查、清洁、润滑等。

气门组维护工具与设备：清洁剂、润滑油等。

第1篇一、引言气门组是发动机的重要组成部分，其性能直接影响到发动机的动力性和经济性。

气门组的测量是发动机维修和性能提升的重要环节。

本篇将介绍气门组的测量实践教学，旨在帮助学员掌握气门组的测量方法，提高发动机维修和性能提升的技能。

二、实践内容1. 气门间隙的测量（1）工具准备：气门间隙尺、气门间隙扳手、气门室盖、螺丝刀等。

（2）测量步骤：①将发动机熄火，待发动机冷却至室温。

②打开气门室盖，取出气门间隙尺。

③将气门间隙尺的测量头对准气门间隙的测量位置，即气门杆与气门导管之间的间隙。

④转动气门间隙扳手，调整气门间隙至规定值。

⑤记录气门间隙的测量结果。

⑥重复以上步骤，测量其他气门的间隙。

2. 气门座的密封性检查（1）工具准备：气门压力表、气门密封试验器、气门室盖、螺丝刀等。

（2）检查步骤：①将发动机熄火，待发动机冷却至室温。

②打开气门室盖，取出气门压力表。

③将气门压力表的测量头对准气门座的密封面。

④启动发动机，使发动机达到规定的工作温度。

⑤缓慢增加气门压力，观察气门压力表的读数。

⑥若气门压力表的读数低于规定值，说明气门座密封性不良。

⑦关闭发动机，检查气门座的密封面，找出泄漏原因。

3. 气门导管磨损检查（1）工具准备：内径千分尺、气门导管拉杆、气门室盖、螺丝刀等。

（2）检查步骤：①将发动机熄火，待发动机冷却至室温。

②打开气门室盖，取出气门导管拉杆。

③将内径千分尺的测量头对准气门导管的测量位置。

④转动气门导管拉杆，使气门导管与气门杆分离。

⑤测量气门导管的内径，与规定值进行比较。

⑥若气门导管的内径超过规定值，说明气门导管磨损严重。

⑦更换气门导管，重新进行测量。

4. 气门弹簧性能检查（1）工具准备：弹簧力计、气门弹簧、气门室盖、螺丝刀等。

（2）检查步骤：①将发动机熄火，待发动机冷却至室温。

②打开气门室盖，取出气门弹簧。

③将气门弹簧放置在弹簧力计上。

④调整弹簧力计的量程，使气门弹簧的弹力与规定值相匹配。

⑤观察弹簧力计的读数，与规定值进行比较。

一、实训目的本次实训旨在通过实际操作，使学生掌握汽车发动机气门的拆装步骤、注意事项以及相关的理论知识。

通过实训，巩固和加强汽车发动机构造和原理课程的理论知识，提高学生的动手能力，培养良好的工作习惯。

二、实训时间2023年X月X日三、实训地点汽车维修实训室四、实训内容1. 气门拆装步骤2. 气门间隙的调整3. 气门研磨4. 气门密封性检查五、实训工具1. 气门拆装工具2. 气门间隙调整工具3. 气门研磨工具4. 尺子、卡钳等测量工具5. 清洁剂、润滑油等辅助材料六、实训步骤1. 气门拆装步骤（1）准备工作：检查气门拆装工具是否齐全，气门间隙调整工具是否正常。

（2）拆卸气门：使用气门拆装工具，将气门摇臂轴支架的固定螺栓和螺母松开，取下摇臂架。

然后依次取出气门挺杆，并做好前后记号。

（3）拆卸气门导管：使用专用工具，将气门导管从气缸盖中取出。

（4）拆卸气门：使用气门拆装工具，将气门从气缸盖中取出。

（5）拆卸气门弹簧：使用专用工具，将气门弹簧从气缸盖中取出。

（6）拆卸气门座圈：使用专用工具，将气门座圈从气缸盖中取出。

2. 气门间隙的调整（1）检查气门间隙：使用卡钳测量气门间隙，确保其符合规定值。

（2）调整气门间隙：根据测量结果，调整气门间隙至规定值。

3. 气门研磨（1）研磨气门与气门座：将气门和气门座涂上研磨膏，使用研磨工具进行研磨。

（2）检查研磨效果：研磨完成后，检查气门与气门座的接触面积和接触质量，确保符合要求。

4. 气门密封性检查（1）检查气门密封性：将气门装回气缸盖，使用压缩空气或专用设备检查气门密封性。

（2）排除漏气：如发现漏气，检查气门密封垫、气门导管等部件，排除漏气原因。

七、实训心得1. 通过本次实训，我对汽车发动机气门的拆装步骤有了更加深入的了解，掌握了气门间隙的调整、气门研磨和气门密封性检查等操作技能。

2. 在实训过程中，我意识到安全操作的重要性，严格遵守操作规程，确保自身和他人的安全。
