第22卷第6期油气地质与采收率Vol.22,No.62015年11月Petroleum Geology and Recovery EfficiencyNov.2015—————————————收稿日期：2015-09-14。
作者简介：赖锦（1988—），男，江西石城人，在读博士研究生，从事沉积储层与测井地质学研究。
联系电话：（010）89733435，E-mail ：sisylai⁃jin@ 。
*通讯作者：王贵文（1966—），男，山西大同人，教授，博士。
联系电话：（010）89733435，E-mail ：wanggw@ 。
基金项目：国家科技重大专项“低渗透碎屑岩储层品质与岩石物理相测井评价方法”（2011ZX05020-008），国家自然科学基金项目“致密砂岩储层成岩相测井识别方法研究”（41472115），中国石油创新基金“致密砂砾岩岩性岩相测井识别方法研究”（2013D-5006-030）。

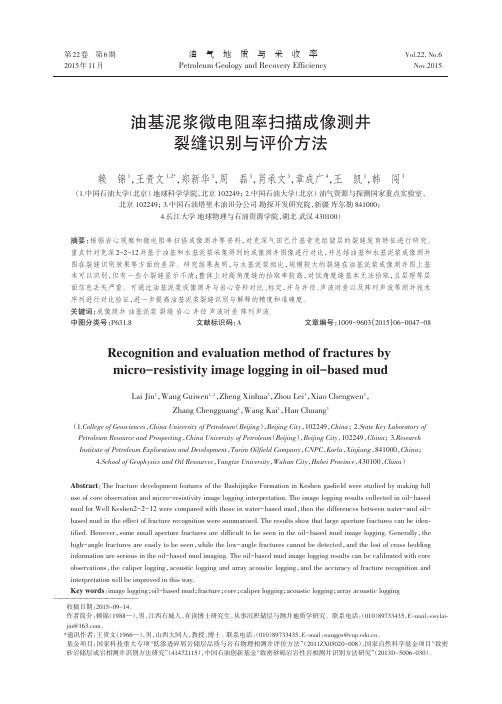

油基泥浆微电阻率扫描成像测井裂缝识别与评价方法赖锦1，王贵文1，2*，郑新华3，周磊3，肖承文3，章成广4，王凯1，韩闯3（1.中国石油大学（北京）地球科学学院，北京102249；2.中国石油大学（北京）油气资源与探测国家重点实验室，北京102249；3.中国石油塔里木油田分公司勘探开发研究院，新疆库尔勒841000；4.长江大学地球物理与石油资源学院，湖北武汉430100）摘要：根据岩心观察和微电阻率扫描成像测井等资料，对克深气田巴什基奇克组储层的裂缝发育特征进行研究。
重点针对克深2-2-12井基于油基和水基泥浆采集得到的成像测井图像进行对比，并总结油基和水基泥浆成像测井图在裂缝识别效果等方面的差异。
研究结果表明，与水基泥浆相比，规模较大的裂缝在油基泥浆成像测井图上基本可以识别，但有一些小裂缝显示不清；整体上对高角度缝的拾取率较高，对低角度缝基本无法拾取，且层理等层面信息丢失严重。
可通过油基泥浆成像测井与岩心资料对比、标定，并与井径、声波时差以及阵列声波等测井技术序列进行对比验证，进一步提高油基泥浆裂缝识别与解释的精度和准确度。
库车坳陷白垩系巴什基奇克组成岩层序地层特征①赖 锦1 王贵文1，2 柴 毓1 冉 冶1 郑新华3 信 毅3 周 磊3 吴庆宽3【摘 要】摘 要 充分利用普通薄片、铸体薄片、X-衍射和扫描电镜等资料，对库车坳陷克深地区白垩系巴什基奇克组储层的岩石学、物性和储集空间等特征进行了研究;并结合元素俘获测井ECS等资料，对层序边界附近的成岩作用和成岩矿物组合特征进行了探讨，同时对比分析了巴二段湖侵体系域和巴一段高位体系域内的成岩作用进程的差异。
结果表明，层序界面下薄片中普遍可见溶蚀现象，表现在界面附近长石岩屑含量减少，且靠近层序界面储层物性变好。
最大湖泛面处由于沉积因素致其具有较高的黏土含量，而层序界面之下与溶蚀伴生的高岭石的成岩转化造就了层序界面之下也具有较高的黏土含量。
总体上层序界面和体系域对碳酸盐岩胶结作用的控制并不明显，在层序的各个部位均可见较高或较低碳酸盐岩含量，主要与研究区的碱性成岩环境有关。
研究成果有利于研究区有利储层的追踪对比和预测工作，在指导天然气勘探的同时也能促进成岩层序地层学理论的发展。
