三种放大电路的微变等效电路一、引言放大电路是电子工程中最基本的电路之一，其作用是将输入信号放大到一定程度后输出。
在实际应用中，我们常常需要对不同类型的信号进行放大，因此需要设计不同类型的放大电路。
本文主要介绍三种常见的放大电路：共射极放大电路、共基极放大电路和共集极放大电路，并对它们进行微变等效电路的分析。
二、共射极放大电路1. 基本原理共射极放大电路（Common Emitter Amplifier）是最常见的一种放大电路，其基本原理如下图所示：其中，Vcc为直流供电电压，Rb为输入信号源阻抗，Rc为负载阻抗，Re为发射极稳压器阻抗。

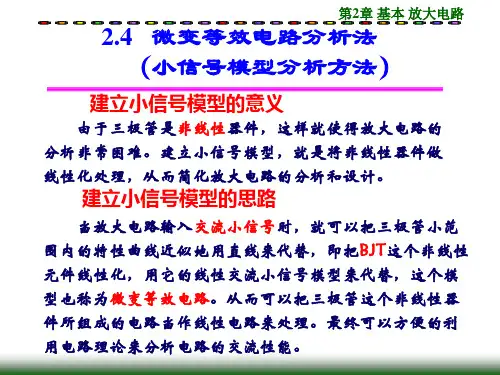

2. 微变等效电路在微变等效电路中，我们将所有直流元件短接或开路，并用小信号模型替换晶体管。
如下图所示：其中，rπ为输入阻抗，gm为转移导纳（即传输系数），r0为输出阻抗。
3. 放大倍数计算根据微变等效电路可得到放大倍数的计算公式：Av = -gm(Rc||RL)其中，Rc为晶体管的负载电阻，RL为输出电路的负载电阻。
4. 特点和应用共射极放大电路具有以下特点：（1）输入阻抗较高，输出阻抗较低；（2）放大倍数较大，一般可达几十至上百倍；（3）适用于中频和高频信号放大。
三、共基极放大电路1. 基本原理共基极放大电路（Common Base Amplifier）是一种常见的低噪声、高频率的放大电路。
其基本原理如下图所示：其中，Vcc为直流供电电压，Rb为输入信号源阻抗，Rc为负载阻抗。
2. 微变等效电路在微变等效电路中，我们将所有直流元件短接或开路，并用小信号模型替换晶体管。
如下图所示：其中，rπ为输入阻抗，gm为转移导纳（即传输系数），r0为输出阻抗。
