建筑设备安装识图与施工工艺复习题

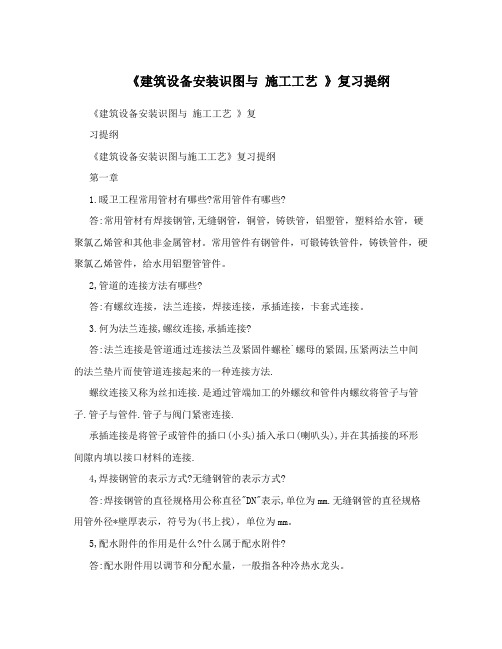

《建筑设备安装识图与施工工艺》复习提纲《建筑设备安装识图与施工工艺》复习提纲《建筑设备安装识图与施工工艺》复习提纲第一章1.暖卫工程常用管材有哪些?常用管件有哪些?答:常用管材有焊接钢管,无缝钢管，铜管，铸铁管，铝塑管，塑料给水管，硬聚氯乙烯管和其他非金属管材。

常用管件有钢管件，可锻铸铁管件，铸铁管件，硬聚氯乙烯管件，给水用铝塑管管件。

2,管道的连接方法有哪些?答:有螺纹连接，法兰连接，焊接连接，承插连接，卡套式连接。

3.何为法兰连接,螺纹连接,承插连接?答:法兰连接是管道通过连接法兰及紧固件螺栓`螺母的紧固,压紧两法兰中间的法兰垫片而使管道连接起来的一种连接方法.螺纹连接又称为丝扣连接.是通过管端加工的外螺纹和管件内螺纹将管子与管子.管子与管件.管子与阀门紧密连接.承插连接是将管子或管件的插口(小头)插入承口(喇叭头),并在其插接的环形间隙内填以接口材料的连接.4,焊接钢管的表示方式?无缝钢管的表示方式?答:焊接钢管的直径规格用公称直径"DN"表示,单位为mm.无缝钢管的直径规格用管外径*壁厚表示，符号为(书上找)，单位为mm。

5,配水附件的作用是什么?什么属于配水附件?答:配水附件用以调节和分配水量，一般指各种冷热水龙头。

6,控制附件的作用是什么?有哪些控制附件?答:控制附件的作用是启闭管路，调节水量和水压;一般指各种阀门。

7,止回阀,减压阀，安全阀，疏水阀的作用是什么?:止回阀的启闭件为阀瓣，利用阀门两侧介质的压力差值自动启闭水流通答路，阻止水的倒流。

减压阀是通过启闭件(阀瓣)的节流，将介质压力降低，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。

用于空气，蒸汽设备和管道上。

安全阀是当管道或设备内的介质压力超过规定值时，启闭件(阀瓣)自动排放，低于规定值时，自动关闭，对管道和设备起保护作用的阀门时安全阀。

疏水阀又叫疏水器。

是自动排放凝结水并阻止蒸汽通过的阀门。

用于蒸汽管道系统中。

建筑设备安装识图与施工复习题目一、选择题：1、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力为工作压力的 ( A )倍。

A、1.5B、2C、2.5D、32、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力不得小于 ( C ) MPa。

A、0.4B、0.5C、0.6D、0.83、金属风管咬口连接，适用于板厚δ≤( A ) ㎜的普通薄钢板和镀锌钢板.A、1.2B、1.5C、2.5D、34、金属风管焊接法，适用于板厚δ＞( D )㎜的不锈钢和板厚δ＞1.5㎜的铝板。

A、0.5B、0.6C、0.7D、1.05、安装通风与空调风管时水平偏差每米不应大于（ C ）㎜，总偏差不应大于20㎜，A、1B、2C、3D、46、安装通风与空调风管时垂直度允许偏差每米不应大于( C )㎜，总偏差不应大于20㎜。

A、0.5B、1C、2D、37、安装的通风与空调风管空气相对湿度大于60％时，要有坡向排水装置( D )的坡度。

A、0.2～0.23B、0.3～0.35C、0.4～0.45D、0.01～0.158、通风与空调直风管段的连接点应距楼板或墙面不少( D )㎜，以便于操作。

A、100B、150C、300D、2009、防火阀与防火墙（或楼板）之间的风管壁应采用δ≥( A )㎜的钢板制作。

A、2B、1C、0.2D、0.510、防火阀在建筑吊装上或在风道中安装时，应在吊顶板上或风管壁上设检修孔，一般孔尺寸不小于（ A ）㎜。

A、450×450B、100×100C、50×50D、200×20011、防火阀门在安装以后的使用过程中，应定期进行关闭动作试验，一般（ B ）进行一次检验，并应有检验记录。

A、每二年或三年B、每半年或一年C、每三年或四年D、每四年或五年12、安装防火阀时，应注意阀门调节装置要设置在便于操作的部位，安装在高处的阀门也要使其操作装置处于离地或平台（ B ）m处。

建筑设备安装识图与施工工艺复习题1，焊接钢管与铸铁管得直径规格用公称直径DN表示。

无缝钢管,铜管得直径规格用外径x壁厚表示。

管件得作用就是:管线分支,改变方向,改变管径,管与管得连接,拆卸,封堵,防臭。

如管箍,活接头,三通或四通,弯头,丝堵,在排水中得乙字管,存水弯等。

3，管道连接方法有:螺纹连接,法兰连接,焊接连接,承插连接,卡套式连接,沟槽式连接,粘接。

4，供暖系统按使用热介质得分为不同分为:热水供暖,蒸汽供暖,热风供暖三类。

5，除污器应安装在循环水泵得入口或换热器得入口。

6，补偿器得作用就是吸收管道热变形引起得伸长量。

供暖系统中得异程式系统就是指供回水干管中得水流方向相反,通过各立管得循环环路得总长度不相等得系统。

同程式系统就是指连接立管得供回水干管中得水流方向一致,通过各立管循环环路得长度基本相等得系统。

8，室内供暖系统得安装程序就是:供暖总管—散热设备—供暖立管—供暖支管。

供暖系统得排气装置有:集气罐,自动排气阀,手动排气阀。

集气罐与自动排气阀安装于管路得最高点,手动排气阀安装于散热器得上部。

10，室内给水系统分为:生产给水系统,生活给水系统,消防给水系统三类。

室内给水系统得给水方式有:直接给水系统;设有水箱得给水系统;设有水池,水箱,水泵得给水系统;竖向分区给水系统四类。

12，消防水泵接合器得作用就是:连接消防车与机动泵向建筑物得消防灭火管网输水。

13，排水系统就是无压排水或称作重力排水(地下室排水除外),靠自流排出室外。

14，隐蔽或埋地得排水管道在隐蔽前必须做灌水试验,检验就是否渗漏。

排水系统安装完毕后,按给水系统得三分之一配水点同时开放,检查各排水点排水就是否畅通,管子及接口有无渗漏。

16，室外给排水管道沟回填时,管顶上部200mm以内应用砂子或无块石及冻土块得细土回填。

17，离心式水泵有不少性能参数,其中最重要得参数就是流量与扬程,它们就是选择水泵得基础。

18，阀门,管道及接头得强度试验压力为工作压力得1,5倍,严密性试验压力为工作压力得1,1倍。

建筑设备安装识图与施工复习题目一、选择题：1、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力为工作压力的 ( A )倍。

A、1.5B、2C、2.5D、32、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力不得小于 ( C ) MPa。

A、0.4B、0.5C、0.6D、0.83、金属风管咬口连接，适用于板厚δ≤( A ) ㎜的普通薄钢板和镀锌钢板.A、1.2B、1.5C、2.5D、34、金属风管焊接法，适用于板厚δ＞( D )㎜的不锈钢和板厚δ＞1.5㎜的铝板。

A、0.5B、0.6C、0.7D、1.05、安装通风与空调风管时水平偏差每米不应大于（ C ）㎜，总偏差不应大于20㎜，A、1B、2C、3D、46、安装通风与空调风管时垂直度允许偏差每米不应大于( C )㎜，总偏差不应大于20㎜。

A、0.5B、1C、2D、37、安装的通风与空调风管空气相对湿度大于60％时，要有坡向排水装置( D )的坡度。

A、0.2～0.23B、0.3～0.35C、0.4～0.45D、0.01～0.158、通风与空调直风管段的连接点应距楼板或墙面不少( D )㎜，以便于操作。

A、100B、150C、300D、2009、防火阀与防火墙（或楼板）之间的风管壁应采用δ≥( A )㎜的钢板制作。

A、2B、1C、0.2D、0.510、防火阀在建筑吊装上或在风道中安装时，应在吊顶板上或风管壁上设检修孔，一般孔尺寸不小于（ A ）㎜。

A、450×450B、100×100C、50×50D、200×20011、防火阀门在安装以后的使用过程中，应定期进行关闭动作试验，一般（ B ）进行一次检验，并应有检验记录。

A、每二年或三年B、每半年或一年C、每三年或四年D、每四年或五年12、安装防火阀时，应注意阀门调节装置要设置在便于操作的部位，安装在高处的阀门也要使其操作装置处于离地或平台（ B ）m处。

一、绪论《建筑设备安装工艺与识图》试卷年级：13、14、进修考试形式：闭卷考试时间：90分钟1、阀的作用是调节和启闭管道中的水流。

2、自然补偿器分为和两种。

3、地热管的水压试验压力为工作压力的倍，且不小于 MPa。

4、是连接排水管道系统与室内地面的重要接口。

5、管道支架的常用安装方法有栽埋法、、、和。

6、高层建筑防烟方式有和两种。

7、风管和法兰的连接方式有、和三种。

8、各类建筑电气系统一般都是由、、和三部分组成。

9、连接电源、接收和分配电能的电气装置是。

10、独立的安全保护接地电阻应不小于等于Ω。

11、安全用电中接地的类型有、、和。

12、入侵报警系统的管线安装要求管线两固定点的距离不能超过 m。

二、单选题。

（每题2分，共40分）1、室内采暖立管管径为DN80时，管外壁与墙面最小净距为。

A. 40mmB. 50mmC. 55mmD. 60mm2、采暖干管设坡度，目的是。

A. 便于施工B. 便于排气C. 便于防水D. 便于水流动3、热量计量表前应设。

A. 阀门B. 过滤器C. 锁闭阀D. 收集器4、在室内排水系统中，排水立管安装后应进行。

A. 水压试验B.通球试验C. 化学清洗D. 高压水清洗5、高层民用建筑内消防水枪喷嘴口径不应小于。

A.19mmB.16mmC. 13mmD. 20mm6、适用于建筑室内给水系统加压的水泵是水泵。

A. 离心式B. 轴流式C. 混流式D. 往复式7、贴附风道沿外墙设置时，需在风道外壁与墙壁之间留的空气保温层。

A. 40mmB. 50mmC. 45mmD. 60mm8、除尘器是依靠离心作用补集尘粒。

A.旋风除尘器B. 重力沉降室C.静电除尘器D. 加速除尘器9、风管支架一般用制作。

A. 槽钢B. 扁钢C. 圆钢D. 角钢10、接闪带在转角处应随建筑物弯曲造型，一般不宜小于。

A.90°B.75°C. 120°D. 60°11、垂直接地体的长度应不小于。

复习题一、填空题1.建筑给水系统的分类按用途基本可分三类、及消防给水系统。

2.建筑设备施工图一般有、、、及安装详图组成。

3.室内给水系统的组成主要由、、给水主管、给水立管、给水横支管、升压和贮水设备等部分组成。

4. 给水系统的给水方式常有、设水箱的给水方式及。

5. 建筑内部给水系统常用的管材有和。

6. 管道安装完后还要管道试压、、。

7. 控制附件在管路上起和，一般指各种阀门。

8. 水泵的试运行包括：试运转前的检查、、、运转后的各项检查及运行记录。

9. 止回阀通常安装于水泵出口，防止水。

10. 管道的连接方式有、焊接连接、法兰连接等方式。

11. 水表用来计量建筑物的。

12. 根据供暖系统散热方式不同，主要可分为对流供暖和。

13. 消防管道系统的阀门一般采用或蝶阀。

14. 例如在识读电气系统和给水系统时，一般应按下面的顺序进行：进户线→配电盘→→→→用电设备。

15. 给水管道敷设可分为和两种。

16. 离心式水泵的基本参数有、、功率、效率和转速及吸程等。

17. 排水立管上应每隔一层设置一个检查口，但在和有卫生器具的必须设置。

18. 下图为水泵接管的平面图，其标注框内所指设备、配件的名称是①、②、③、④、⑤、⑥、⑦、⑧。

19. 排水通气管道在经常有人停留的平屋顶上，通气管应高出屋面，并应根据防雷要求。

20. 消防水龙带是输送消防水的软管，一端通过快速内扣式接口与，另一端。

21. 管道保温结构由、和保护层三个部分组成。

22. 水泵工作管路附件可简称一泵、、三阀23. 水泵的基本参数是流量、扬程、功率、转速和收程等，上述参数中，以、最为重要。

24. 室内消火栓给水系统由、水枪、消防卷盘、水泵接合器等组成。

25. 消防水龙带按材质分为和。

26. 室内常用消防水龙带直径规格有和两种，其长度不宜超过25m。

27. 给排水施工图中标高应以为单位，一般应注写到小数点后。

28. 坐式大便器分为和两种。

29. 给水管道埋地铺设时，管顶的覆土埋深不得小于，穿越道路部位的埋深不得小于。

建筑设备安装识图与施工资料考试一、填空题（每空1分，共12分）1、建筑设备是建筑工程的重要组成部分，包括（暖卫通风）工程和（建筑电气）工程两大部分。

2、根据暖卫管网中水平干管的位置不同，分为（上行下给式）（下行上给式）、中分式等形式。

3、采暖系统由三个主要部分组成，其中包括（热源）、输热管道和（散热设备）。

4、热水供应系统按是否设置循环管分为（全循环）（半循环）和非循环三种。

5、按照通风动力可将通风划分为（自然通风）和（机械通风）两种。

6、电气设备中的自动空气开关也叫（低压断路器），是一种能自动切断故障电路的控制兼保护作用电器。

通常应用在（500v）以下的交直流电路中。

二、判断题（共6分，每题1分）正确打√，错误打某1、给水管道应与污水管道平面间距不小于3m。

（√）2、根据钢管的壁厚又分为普通钢管、加厚钢管及薄壁钢管等。

（√）3、建筑内部排水系统是固、水、气三相流动。

（某）【应是两相流动水、气】4、TN-S系统中中性线与保护线有一部分是共同的，有一部分是公开的。

（某）5、要使全面通风效果好，只需要足够的通风量。

（某）6、钢管中的镀锌钢管必须采用螺纹连接。

（√）三、单项选择题（共7分，每题1分）1、以下水箱接管上不设阀门的是（C）A、进水管B、出水管C、溢流管D、泄水管2、镀锌钢管规格有DN15、DN20等，DN表示（B）A、内径B、公称直径C、外径D、其他3、不能使用焊接的管材是（D）A、塑料管B、无缝钢管C、铜管D、镀锌钢管4.、竖向分区的高层建筑生活给水系统中，最低卫生器具配水点处的静水压力不宜大于（A）MPa.A、0.45B、0.5C、0.55D、0.65、室外给水管网水压周期性满足室内管网的水量、水压要求时，采用（B）给水方式。

A、直接B、设高位水箱C、设储水池、水泵、水箱联合工作D、设气压给水装置6、设高位水箱给水时，为防止水箱的水回流至室外管网，在进入室内的引入管设置（A）。

A、止回阀B、截止阀C、蝶阀D、闸阀7、以下哪种管材不可以螺纹连接？（C）A、冷镀锌钢管B、镀锌钢管C、铸铁管D、塑料管8、集中供热系统是由（C）A、热源与用户组成B、热源与管网组成C、热源、管网和用户组成D、管网和用户组成9、住宅给水一般采用（B）A、旋翼式干式B、旋翼式湿式C、螺翼式干式D、螺翼式湿式四、多项选择题（共12分，每题2分）1、应根据（AD）来选择水泵。

班级 姓名 学号 学院线XXXXXXX 学院二○XX ～二○XX 学年第 1学期考试试题（B 卷）课程名称：建筑设备安装工艺与识图 课程代码: 适用专业：XXXXXXX 考试方式： 考试时间：100分钟 总分：100分题 号 一 二 三 四 五 总分 成 绩 阅卷人一、填空题（每小题 2 分，共20 分）1、常用阀门中，靠介质流动自行开启或关闭，以防止介质倒流的阀门是 。

2、消防供水水源主要有天然水源、 、 。

3、根据热媒的性质不同，建筑采暖系统可以分为： 、 、烟气供暖系统、热风供暖系统。

4、空调系统由下面几部分组成： 、 、空气分配部分、冷热源部分等部分。

5、电气照明系统中，支线的布线原则可概括为：每灯每线、开关断火、单线表示、三相平衡，其中开关断火的意思是 。

6、接地线、接零线的字母符号表示分别为 、 。

二、单项选择题（每题 2 分，共 20 分）1、PPR 管外径为25mm ，壁厚为2.5mm ，以下哪种表达规格表达方式是正确的（ ）。

A ．DN25B ．D25×2.5C ．Φ25×2.5D ．De25×2.5 2、为疏通建筑内部排水管道保障排水通畅，需设置清通设备，以下哪项不属于清通设备（ ）。

A ．清扫口B ．地漏C ．检查口D ．检查井3、给排水工程图中有很多管线，一般各种管线区分采用增加字母符号的方式，污水管常用（ ）表示。

A ．JB ．PC ．WD ．Y 4、以下哪个图例表示的是圆形地漏（ ）。

A 、B 、C 、D 、5、以下哪一项不属于排风系统的组成部分（ ）。

A ．空气净化设备B ．排风罩C ．送风口D ．风帽 6、暖通管道中，新风管常用（ ）代号表示。

A ．KB ．SC ．PD ．X 7、电气工程中，线路敷设部位文字代号为FC 表示的是（ ）。

A ．暗敷地板或地面下 B ． 暗敷在墙内 C ．暗敷在屋面或顶板内 D ．吊顶内敷设 8、铜芯橡皮绝缘导线型号为（ ）。

建筑设备工程施工工艺与识图习题附答案建筑设备工程施工工艺与识图一、单项选择题（一）建筑给排水工程安装1.（ A ）是一项集城市用水的取水、净化、输送，城市污水的收集、处理、综合利用，降水的汇集、处理、排放，以及城市防洪、排涝为一体的系统工程。

A. 室外给排水工程B. 室内给排水工程C. 消防给排水工程D. 建筑给排水工程2.室外给水工程一般包括：取水工程、净水工程、（ B ）和泵站等。

A. 输送水工程B. 输配水工程C. 量送水工程D.泵送水工程3.取水工程一般包括水源选择和（ C ）两大部分。

A. 水量选择B. 水资选择C. 取水构筑物D.送水构筑物4.水源可分为地表水和（ A ）。

A. 地下水B. 河水C. 江水D.水库水5.生活饮用水水质标准的主要指标为（ B ）、浑浊度、臭和味、肉眼可见物、pH值、总硬度以及细菌总数和总大肠菌群等。

A. 质B. 色C. 深度D.可视度6.地表水的净化工艺包括( A )、沉淀与澄清、过虑和消毒等。

A. 混合与凝絮B. 混合与搅拌C. 静置与凝絮D.搅拌与凝絮7.输配水工程通常包括（ B ）、配水管网、泵站、水塔和水池等设施。

A. 接水管渠B. 输水管渠C. 排水管渠D.总水管渠8.（ A ）是调节二级泵站供水和管网用水量之间流量差额的构筑物。

A. 水塔B. 泵站C. 水池D.水站9.为便于观察水箱内的水位变化，可设（ C ）和电气液位计。

A. 浮瓢液位计B. 联网感应器C. 浮球液位计D.电子液位计10.（ D ）是调节一、二级泵站供水差额的构筑物。

A. 排水池B. 贮水池C. 净水池D.清水池11.贮水池的有效容积由调节容积、消防贮备容积和（ B ）三部分组成。

A. 预备容积B. 生产事故贮备容积C. 生产容积D.实际容积12.城市生活污水排水系统由室内污水管网系统和设备、室外污水管网系统、污水泵站、污水处理厂和排出口及（ A ）等组成。

A. 事故排出口B. 紧急排出口C. 隐蔽排出口D.临时排出口13.（ A ）是将生活污水、工业废水和雨水混合在一个管渠内排除的系统。

建筑设备安装识图与施工工艺复习题1，焊接钢管和铸铁管的直径规格用公称直径DN表示。

无缝钢管，铜管的直径规格用外径x壁厚表示。

2，管件的作用是：管线分支，改变方向，改变管径，管与管的连接，拆卸，封堵，防臭。

如管箍，活接头，三通或四通，弯头，丝堵，在排水中的乙字管，存水弯等。

3，管道连接方法有：螺纹连接，法兰连接，焊接连接，承插连接，卡套式连接，沟槽式连接，粘接。

4，供暖系统按使用热介质的分为不同分为：热水供暖，蒸汽供暖，热风供暖三类。

5，除污器应安装在循环水泵的入口或换热器的入口。

6，补偿器的作用是吸收管道热变形引起的伸长量。

7，供暖系统中的异程式系统是指供回水干管中的水流方向相反，通过各立管的循环环路的总长度不相等的系统。

同程式系统是指连接立管的供回水干管中的水流方向一致，通过各立管循环环路的长度基本相等的系统。

8，室内供暖系统的安装程序是：供暖总管—散热设备—供暖立管—供暖支管。

9，供暖系统的排气装置有：集气罐，自动排气阀，手动排气阀。

集气罐和自动排气阀安装于管路的最高点，手动排气阀安装于散热器的上部。

10，室内给水系统分为：生产给水系统，生活给水系统，消防给水系统三类。

11，室内给水系统的给水方式有：直接给水系统；设有水箱的给水系统；设有水池，水箱，水泵的给水系统；竖向分区给水系统四类。

12，消防水泵接合器的作用是：连接消防车和机动泵向建筑物的消防灭火管网输水。

13，排水系统是无压排水或称作重力排水(地下室排水除外)，靠自流排出室外。

14，隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，检验是否渗漏。

15，排水系统安装完毕后，按给水系统的三分之一配水点同时开放，检查各排水点排水是否畅通，管子及接口有无渗漏。

16，室外给排水管道沟回填时，管顶上部200mm以内应用砂子或无块石及冻土块的细土回填。

17，离心式水泵有不少性能参数，其中最重要的参数是流量和扬程，它们是选择水泵的基础。

18，阀门，管道及接头的强度试验压力为工作压力的1,5倍，严密性试验压力为工作压力的1,1倍。
