建筑设备安装工程识图与施工工艺教学用

暖通空调工程施工工艺
施工前应进行图纸会审和技术交底，确保施工人员充分理解设计意图和要求。
根据图纸要求进行预留孔洞、预埋件等前期准备工作，确保管路畅通无阻。
按照规定的坡度、标高等要求安装管道，确保管路系统的稳定性和可靠性。
进行系统调试和验收，确保系统运行正常、满足设计要求。
安装各类末端设备、风口、阀门等，确保风口布局合理、气流组织顺畅。
总结词
注重环保节能
详细描述
随着环保意识的不断提高，暖通空调工程在设计和施工过程中需要注重环保节能。通过采用高效节能的设备和系统，降低能耗和排放，提高建筑的环保性能。
实际工程案例三：电气工程识图与施工
总结词
涉及面广，系统复杂
详细描述
电气工程施工过程中需要严格遵守电气安全规范，确保施工人员的安全和设备的安全运行。在施工过程中，需要加强安全教育和培训，提高员工的安全意识和技术水平。
暖通空调工程图纸主要包括系统图、平面图和详图等，用于表示系统的整体构成、设备布置和管路走向等信息。
平面图是按楼层或区域绘制的水平剖面图，用于表示设备、管道和附件在各层的位置。
系统图通常以轴测图的形式表示整个系统，包括主要设备和管路的连接关系，便于整体了解系统构成。
详图则是对特定设备和部件的详细构造和安装要求的说明，包括大样图、节点详图等。
注意事项
遵循施工规范，确保施工质量，注意安全操作。
常见问题与解决方案
问题1
管道漏水。解决方案：检查管道连接处，重新安装或更换密封圈。
问题2
水流不畅。解决方案：清理管道内杂质，调整管径或更换管道。
问题3
设备噪音大。解决方案：调整设备位置或加装减震装置。

建筑设备识图与施工工艺课件(共 43张PPT)

• 2.辅助等电位联结（简称SEB） • 在导电部分间，用导线直接连通，使其电位相等或接近。 • 3.局部等电位联结（简称LEB） • 在一局部场所范围内将各可导电部分连通，称作局部等电位联结。它可通过局部等电位联结端子板将下列部分互相连通： • （1）PE母线或PE干线； • （2）公用设施的金属管； • （3）建筑物金属结构。
接闪器防雷系统的组成
• 一个完整的防雷装置包括接闪器、引下线和接地装置，如图所示。避雷针、线、网、带都是接闪器，而避雷器是一种专门的防雷设备。
• 1.防直击雷的措施。民用建筑的防雷措施，原则上是以防直击雷为主要目的，防止直击雷的装置一般由接闪器、引下线和接地装置三部分组成。
• 应该指出，就其本质而言，避雷针并不是 “避雷”，而是“引雷”利用其高耸空中的有利地位，把雷电引向自身来承受雷击，并把雷电流引入大地，从而保护其他设备不受雷击。
雷电的形成
• 雷电的形成过程可以分为气流上升、电荷分离和放电三个阶段。在雷雨季节，地面上的水分受热变蒸汽上升，与冷空气相遇之后凝成水滴，形成积云。云中水滴受强气流摩擦产生电荷，小水滴容易被气流带走，形成带负电的云，较大水滴形成带正电的云。由于静电感应，大地表面与云层之间、云层与云层之间会感应出异性电荷，当电场强度达到一定的值时，即发生雷云与大地或雷云与雷云之间的放电。典型的雷击发展过程如于放电时温度高达20000°C，致使空气受热急剧膨胀而发出震耳轰鸣，这就是闪电和雷鸣。由此可见，闪光和雷鸣是雷云急剧放电过程中的物理现象。一方面是发光的效应，同时也伴随着发声的效应，也是人们平常所说的闪电和打雷。闪电的光，有时呈曲折的条型、带形，有时呈珠串型、球形等。因为声音的速度是330m/s，而光的速度是3×108m/s，所以在雷电发生的时候，人们总是先看到闪电的光芒，然后才听到雷声。

建筑设备安装识图与施工工艺PPT课件( 86页)

建筑设备安装识图与施工工艺
2012.9
第一节暖卫工程常用管材及管件
一.常用管材:(分两大类:金属管和非金属管)
(一)金属管
焊接钢管无缝钢管铜管
铸铁管
铝塑管
1.焊接钢管:(注意其表示方法)
焊接钢管
按表面是否镀锌
按钢管厚度
按管端是否带螺纹
镀锌钢管 (白铁管)
非镀锌钢管 (黑铁管)
普通钢管
加厚管
4.球阀:全开或全闭调节流量. 用于截断或接通管路中的介质，选用不同的材质,可
分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 5.旋塞阀:全开或全闭流量. 6.减压阀:通过节流减压.
在通常的冷热水管网中，起减压稳压作用。适用于水和非腐蚀性液体介质的管路 7.安全阀:高压排放,低压关闭. 8.疏水阀:排放凝结水并阻止蒸气.
（5）柱型散热器的固定卡及托钩的加工以及安装数量、位置、形式必须符合国家标准图集94K402～2《散热器及管道安装》要求。
（6）多组散热器全部卡子托钩安装；成排托钩、卡子需将两端钩、卡栽好，定点拉线，然后再将中间钩、卡按线依次栽好。
（7）圆翼型、长翼型及辐射对流散热器(FDS一I型一Ⅲ型)托钩都按国家标准图集94K402～2《散热器及管道安装》加工，翼型铸铁散热器安装时全部使用上述托钩。圆翼型每根用2个；托钩位置应为法兰外口往里返 50mm处。长翼型托钩位置和数量按国家标准图集94K402～2《散热器及管道安装》安装。辐射对流散热器的安装方法同柱型散热器。固定卡的高度为散热器上缺口中心。安装方法同柱型散热器)抗机械冲击性差,需强化施工技术,精心施工来解决。 (6)隔声性差,塑料管的噪声大于铸铁管,管道明装且管道
位置靠近卧室时,问题尤为突出。噪声测定结果：普通管>芯层发泡管>空壁管>螺旋管

建筑设备识图与施工工艺(66页PPT)

50
③ 看设备材料表了解工程中所使用的设备、材料的型号、规格和数量。 ④ 看系统图了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。 ⑤ 看平面布置图如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线总配电箱干线支线分配电箱电气设备。 ⑥ 看控制原理图了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。 ⑦ 看安装接线图了解电气设备的布置与接线。 ⑧ 看安装大样图了解电气设备的具体安装 51 方法、安装部件的具体尺寸等。
(4) 延迟器
定义：是一个罐式容器，安装于报警阀与水力警铃 (或压力开关)之间。用途：防止由于水压波动原因引起报警阀开启而导致的误报。报警阀开启后，水流需经30s左右充满延迟器后方可冲打水力警铃。
32
四、采暖通风施工图的识读
• 1．供暖平面图 • 供暖平面图主要表示供暖系统的平面布置，其内容包括管线（热水给水管、热水回水管）的 • 走向、尺寸，各零部件的型号和位置等。在识图时，若按照热水给水管的走向顺序读图，则较 • 容易看懂。
目
• • • • • •
录
一.安装工程常用材料及设备二.室内外给排水系统安装三.建筑消防系统安四.采暖系统安装五.通风空调系统安装六.电气设备与弱电系统工程安装
2
一.安装工程常用材料及设备
• • • • 包括: 暖卫工程常用材料通风工程常用材料及设备电气工程常用材料及设备
3
暖卫工程常用材料
54
配电线路的标注 • 配电线路的标注用以表示线路的敷设方式及敷设部位，采用英文字母表示。 • 配电线路的标注格式为： • a—b(c×b)e—f • 线路敷设方式及敷设部位见表16-3。 • 例如：BV(3×50+1×25)SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。 • 又例如：BLV(3×60+2×35)SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。

2024版建筑施工图识图大全ppt课件[1]

23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法，包括进线方式、配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等，以及照明线路的走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法，包括电机控制、通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置，满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸，判断结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容，包括图纸的完整性、准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题，提出相应的处理措施，如整改、返工、重新设计等。
改进措施
针对问题产生的原因，提出相应的改进措施，如加强设计管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型的建筑设计、施工和运营管理方法，未来建筑施工图将与BIM技术更加紧密地融合，实现设计、施工和运营全过程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
楼梯结构图

建筑设备安装工程识图与施工工艺培训课件PPT(共 108张)

（1）给排水工程图样中室内工程应标注相对标高；
（2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图一致。
（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中心标高。
（4）重力管道（排水管道）宜标注管内底标高。
第二章建筑给排水工程识图与施工工艺
第一节基础知识
（6）分区给水方式城市供水压力不足，多层建筑只能满足下部
几层的用水而不能供到上部楼层时，为了能充分利用室外管网的压力，常将室内给水系统分为上下两个供水区。
4. 室内给水系统的管路布置（1）下行上给式如图5.11、图5.13、图5.14所示（2）上行下给式如图5.17所示
（3）两种兼用的管路布置（4）环状式
城市污水排水管网
城市给水工程
建筑小区（室外）给水排水工程
城市排水工程
二、室内给水系统的基础知识
生活给水系统 1. 分类生产给水系统
消防给水系统
2. 室内给水系统的组成
图建筑室内给水系统 1—阀门井；2—引入管；3—闸阀；4—水表；5—水泵；6—止回阀；7—干管； 8—支管； 9—浴盆；10—立管； 11—水龙头；12—淋浴器；13—洗脸盆； 14—大便器；15—洗涤盆；16—水箱；17—进水管；18—出水管；19—消火栓；
图 5.17 多层建筑分区给水方式
图 5.18 环状给水方式
三、室内排水系统的基础知识
1.室内排水系统的分类
（1）生活排水系统 ①生活污水排水系统：来自于大、小便器（槽）的
粪便污水。 ②生活废水排水系统：来自于浴盆、洗脸盆、洗涤
盆、洗衣机等的洗涤、沐浴水。（2）工业排水系统 ①生产污水：工业生产中排出的受污染严重的水，

建筑设备安装识图与施工(给排水施工)课件

建筑设备安装识图与施工(给排水施工)课件
目录
• 建筑设备安装识图基础 • 给排水系统施工流程 • 建筑给排水施工规范与标准 • 实际案例分析 • 常见问题与解决方案
01
建筑设备安装识图基础
建筑设备的基本构成与功能
建筑设备概述
介绍建筑设备的基本概念、分类和功能，包括给排水、暖通空调、电
气等系统。
给排水系统
详细介绍给排水系统的构成和功能，包括水源、水泵、管道、水箱等
组成部分。
暖通空调系统
介绍暖通空调系统的基本构成和功能，包括冷热源、输配系统和末端
设备等。
电气系统
介绍建筑电气系统的构成和功能，包括电源、
照明、控制等部分。
建筑设备安装识图的要点与技巧
建筑设备安装图纸的分类与特点
建筑设备安装图纸的识图要点
管道防腐处理不当
由于防腐材料质量差或施工方法不当，导致管道防腐效果不佳。预防措施：选择质量合格的防腐材料，严格按照施工规范进行防腐处理，定期检查和维护。
谢谢观看
注重管道的防腐、防震等措施，确保供水、排水的稳定性。
案例总结
通过该案例，掌握公共设施给排水系统设计和施工的特殊要求。
05
常见问题与解决方案
给排水管道安装中的常见问题及处理方法
管道连接不严密
可能由于管件质量差或安装时操作不当，导致管道连接处出现渗漏。处理方法：更换质量合格的管件，确保安装时操作规范，连接处涂抹密封胶等。
管道支撑不牢固
在安装过程中，可能由于支架设置不合理或固定不牢固，导致管道出现变形或脱落。处理方法：合理设置支架，确保支架的强度和稳定性，定期检查和紧固。
给排水系统运行中的常见问题及解决措施

建筑设备安装识图与施工工艺课件

三、学习要求
第一章暖卫及通风工程常用材料
§1暖卫工程常用管材及管件
一、常用管材金属管材非金属管材复合管材
1、焊接钢管直径规格：公称直径 2、无缝钢管直径规格：外径×壁厚
特点：强度高，承压大，抗震性好，加工便，重量轻，但抗腐蚀性差，造价高
3、铸铁管直径规格：公称直径
特点：耐腐蚀性强，使用期长，价格低，脆，质量重，较短
1、螺纹连接（丝扣连接） 2、法兰连接 3、焊接 4、承插 5、卡套式连接 6、粘接 7、可曲绕橡胶接头
法兰盘
§2暖卫工程常用附件
一、配水附件
作用：调节和分配水流 1、球形阀配水龙头 2、旋塞式配水龙头 3、盥洗配水龙头 4、混合配水龙头
二、控制附件
作用：调节水量、水压，关断水流，改变方向
1、闸阀 2、截至阀 3、止回阀 4、球阀 5、旋塞阀 6、减压阀
建筑设备安装识图与施工工艺
一、建筑设备是建筑工程的重要组成部分
绪论
暖卫通风工程供暖系统，通风系统，空气调节系统，燃气系统等
给水排水工程给水系统，排水系统，消防系统，中水
系统，水景等
建筑电气工程供配电系统，照明系统，动力系统，智
能建筑系统
二、学习任务
1、各种系统的组成、分类 2、常用材料及常用设备的类型，规格及表示方法 3、管道布置安装等施工工艺 4、施工图的识图
4、铜管直径规格：见表1-3 特点：水力条件好，可有效防止卫生器具不被污染，造价高
5、塑料管（pvc管）直径规格：外径×壁厚特点：耐腐蚀，质轻而坚，加工方便，强度低，耐久差，耐温性差
6、复合管材钢塑：适用于大口径管道铝塑：适用于小口径管道
特点：结合金属与非金属管材特点 7、其他管材

建筑设备识图与施工工艺课件(PPT 43张)

垂直敷设金属管道顶端与防雷装置连接屋面避雷带
利用柱内钢筋作引下线利用楼层内钢筋作均压环接地装置外引连接及测量板室外地面利用桩基及基础地梁内钢筋作接地装置
进、出建筑物金属管道与接地装置连接
垂直敷设金属管道底端与防雷装置相连
防雷接地系统法拉第（Faraday）笼结构图
明敷引下线与断接卡
图8-27 等电位联结示意图
图8-28 总等电位联结平面图示例（多出电源进线）
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
激励学生学习的名言格言 220、每一个成功者都有一个开始。勇于开始，才能找到成功的路。 221、世界会向那些有目标和远见的人让路（冯两努——香港著名推销商） 222、绊脚石乃是进身之阶。 223、销售世界上第一号的产品——不是汽车，而是自己。在你成功地把自己推销给别人之前，你必须百分之百的把自己推销给自己。 224、即使爬到最高的山上，一次也只能脚踏实地地迈一步。 225、积极思考造成积极人生，消极思考造成消极人生。 226、人之所以有一张嘴，而有两只耳朵，原因是听的要比说的多一倍。 227、别想一下造出大海，必须先由小河川开始。 228、有事者，事竟成；破釜沉舟，百二秦关终归楚；苦心人，天不负；卧薪尝胆，三千越甲可吞吴。 229、以诚感人者，人亦诚而应。 230、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。 231、出门走好路，出口说好话，出手做好事。 232、旁观者的姓名永远爬不到比赛的计分板上。 233、怠惰是贫穷的制造厂。 234、莫找借口失败，只找理由成功。（不为失败找理由，要为成功找方法） 235、如果我们想要更多的玫瑰花，就必须种植更多的玫瑰树。 236、伟人之所以伟大，是因为他与别人共处逆境时，别人失去了信心，他却下决心实现自己的目标。 237、世上没有绝望的处境，只有对处境绝望的人。 238、回避现实的人，未来将更不理想。 239、当你感到悲哀痛苦时，最好是去学些什么东西。学习会使你永远立于不败之地。 240、伟人所达到并保持着的高处，并不是一飞就到的，而是他们在同伴们都睡着的时候，一步步艰辛地向上爬 241、世界上那些最容易的事情中，拖延时间最不费力。 242、坚韧是成功的一大要素，只要在门上敲得够久、够大声，终会把人唤醒的。 243、人之所以能，是相信能。 244、没有口水与汗水，就没有成功的泪水。 245、一个有信念者所开发出的力量，大于99个只有兴趣者。 246、环境不会改变，解决之道在于改变自己。 247、两粒种子，一片森林。 248、每一发奋努力的背后，必有加倍的赏赐。 249、如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希望为哨兵。 250、大多数人想要改造这个世界，但却罕有人想改造自己。

绪论建筑设备安装识图与施工课件(PPT28张)

建筑设备图纸基本情况相差不大，下面就以给排水工程施工图为例，了解建筑设备施工图情况初步了解。

1. 图纸目录
图纸目录是为了在一套图纸当中能快速的查阅到需要了解的单张图纸而将立起来的一份提纲挈领的独立文件。以给排水专业的图纸目录为例，在本教材所提供的某综合楼建筑的给排水专业施工图当中，第一张图纸就是目录。识图过程从阅读图纸目录开始，有助于帮助我们熟悉整套图纸的基本情况。见图0.1 图纸目录组成。 (1) 给排水工程施工图图纸目录的内容一般有：设备表、材料表、设计施工说明、平面图、原理图、系统图、大样、详图等； (2) 一般因不同的设计院、设计师的传统和习惯不同，目录内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图— —大样、详图的基本顺序进行编排； (3) 图纸目录内容大致都会体现：设计单位、建设单位、项目名称、图纸阶段(方案、初步设计、施工图等)、整套图号、页数、序号、名称、单张图号、标准或复用图号、折2#图张数、备注、制表、校核、审核等内容，上述内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排；(与给排水工程施工图目录相同)
0.2.2 建筑设备施工图情况初步了解
建筑设备施工图，特别是本教材所提供的某综合楼建筑的建筑设备施工图，包含的系统较多，在识图过程中，不宜过早进入具体的平面、系统图的识图，一般都需要：对图纸目录、设计施工说明、设备材料表、图例等文字叙述较多的图纸进行先期阅读，建立起本套设计图纸的基本情况、本工程各系统大致概况、主要设备材料情况以及各设备材料图例表达方式的综合概念，再进入具体识图过程。
绪
论
0.1 建筑设备工程概述
建筑设备，是为了改善人类生活、生产条件，与建筑物紧密联系并相辅相成的所有水力、热力、电力设施；能够通过由各种机械、部件、组件、管道、电缆及其他多种材料，组成的有机系统，消耗一定的能源和物质，实现某种人类需要的功能。这些系统大多依附于建筑物上。通常意义上的建筑设备工程包含了水、暖、电三个专业的内容。 0.2 建筑设备安装工程，是与建筑主体工程相辅相成的重要建设过程，此过程一般为识图—施工。“按图施工”成为建筑设备安装工程的主要工作方针。建筑设备安装工程施工人员必须要通读相应施工图，然后备料、进行施工组织、选定工作面、实施。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 作者：主编徐欣 • 出版社：机械工业出
版社
• 贵州梵净山金顶雷击事件：2011年11月05 日11时20分左右，贵州省铜仁地区，梵净山风景名胜区金顶发生雷击事件，现场导致30多人受伤，其中18名重伤。据现场目击者介绍，园区内当天一直下雨，而当地景区无有效避雷措施，导致攀爬至2494米的金顶景区的游客遭雷击受伤严重。
屋面避雷带
垂直敷设金属管道顶端与防雷装置连接
利用楼层内钢筋作均压环
接地装置外引连接及测量板
室外地面
利用桩基及基础地梁内钢筋作接地装置
利用柱内钢筋作引下线
进、出建筑物金属管道与接地装置连接
垂直敷设金属管道底端与防雷装置相连
防雷接地系统法拉第（Faraday）笼结构图
明敷引下线与断接卡
• 1.防直击雷的措施。民用建筑的防雷措施，原则上是以防直击雷为主要目的，防止直击雷的装置一般由接闪器、引下线和接地装置三部分组成。
• 应该指出，就其本质而言，避雷针并不是 “避雷”，而是“引雷”利用其高耸空中的有利地位，把雷电引向自身来承受雷击，并把雷电流引入大地，从而保护其他设备不受雷击。
雷云对地放电示意图
• 由于放电时温度高达20000°C，致使空气受热急剧膨胀而发出震耳轰鸣，这就是闪电和雷鸣。由此可见，闪光和雷鸣是雷云急剧放电过程中的物理现象。一方面是发光的效应，同时也伴随着发声的效应，也是人们平常所说的闪电和打雷。闪电的光，有时呈曲折的条型、带形，有时呈珠串型、球形等。因为声音的速度是330m/s，而光的速度是3×108m/s，所以在雷电发生的时候，人们总是先看到闪电的光芒，然后才听到雷声。
•
天生我材必有用，千金散尽还复来。22:06:2422:06:2422:0612/7/2020 10:06:24 PM
•
安全象只弓，不拉它就松，要想保安全，常把弓弦绷。20.12.722:06:2422:06Dec -207-D ec-20
•
得道多助失道寡助，掌控人心方位上。22:06:2422:06:2422:06Monday, December 07, 2020
被雷击后的步行台阶护栏
雷电的形成
• 雷电的形成过程可以分为气流上升、电荷分离和放电三个阶段。在雷雨季节，地面上的水分受热变蒸汽上升，与冷空气相遇之后凝成水滴，形成积云。云中水滴受强气流摩擦产生电荷，小水滴容易被气流带走，形成带负电的云，较大水滴形成带正电的云。由于静电感应，大地表面与云层之间、云层与云层之间会感应出异性电荷，当电场强度达到一定的值时，即发生雷云与大地或雷云与雷云之间的放电。典型的雷击发展过程如图所示。
是很大的，它可以分为电动力和非电动机械力两种
3）防雷装置上的高电位对建筑物设备的反击。
4）跨步电压与接触电压的危害。
（2）雷电的二次破坏作用。雷电的二次破坏作用是由于雷电流的强大电场和磁场变化产生的静电感应和电磁感应造成的。雷电的二次破坏作用能引起火花放电，因此，对易燃和易爆炸的环境特别危险。
•
安全在于心细，事故出在麻痹。20.12.720.12.722:06:2422:06:24December 7, 2020
•
加强自身建设，增强个人的休养。2020年12月7日下午10时 6分20.12.720.12.7
•
扩展市场，开发未来，实现现在。2020年12月7日星期一下午10时 6分24秒22:06:2420.12.7
单相设备单相插座
图8-19 TN—C系统
L1
L2
N
L3
N
PE
PE UVW N
三相设备
PE LN
单相设备单相插座
TN—S系统
配电箱
L1
L2
N
L3
PEN
N
PE
UVW N
PE LN
三相设备
单相设备单相插座
图8-21 TN—C—S系统
图8-24 利用钢筋混凝土基础中的钢筋作接地极安装
等电位联结安装
• 2.辅助等电位联结（简称SEB）
• 在导电部分间，用导线直接连通，使其电位相等或接近。
• 3.局部等电位联结（简称LEB）
• 在一局部场所范围内将各可导电部分连通，称作局部等电位联结。它可通过局部等电位联结端子板将下列部分互相连通：
• （1）ቤተ መጻሕፍቲ ባይዱE母线或PE干线； • （2）公用设施的金属管； • （3）建筑物金属结构。
• 辅助等电位联结和局部等电位联结的联系和区别
• 在建筑物做了总等电位联结之后，在伸臂范围内的某些外露可导电部分与装置外壳导电部分之间，再用导线附加连接，以使其间的电位相等或更接近，称为辅助等电位联结。局部等电位联结可看作在一局部场所范围内的多个辅助等电位联结。
• 接地与等电位联结的区别
• 接地装置是接地极和接地线的合称，它的作用是把引下线引下的雷电流迅速流散到大地土壤中去。
• 接地极。
• 兼作接地极用的直接与大地接触的各种金属构件（如建筑物的钢结构、行车钢轨）、金属井管、钢筋混凝土建（构）筑物的基础、金属管道(可燃液体和可燃气体管道除外)和设备等称为自然接地极。
• 人工接地极即直接打入地下专作接地用的经加工的各种型钢或钢管等。
雷电的危害
• 在雷云很低，周围又没有带异性电荷的雷云时，就会在地面凸出物上感应出异性电荷，造成与地面凸出物之间的放电。这种放电就是通常所说的雷击，这种对地面凸出物的直接雷击叫做直击雷。
• 除直击雷以外，还有雷电感应(或称感应雷)
（1）直击雷的破坏作用。
1）雷电流的热效应。 2）雷电流的机械效应。雷电的机械破坏力
•
做专业的企业，做专业的事情，让自己专业起来。2020年12月下午10时6分20.12.722:06December 7, 2020
•
时间是人类发展的空间。2020年12月7日星期一10时 6分24秒22:06:247 December 2020
•
科学，你是国力的灵魂；同时又是社会发展的标志。下午10时6分 24秒下午10时 6分22:06:2420.12.7
• 等电位联结不一定需要接地，接地是在地球上的等电位联结。接地与等电位联结的区别见图8-27。
图8-27 等电位联结示意图
图8-28 总等电位联结平面图示例（多出电源进线）
•
每一次的加油，每一次的努力都是为了下一次更好的自己。20.12.720.12.7Monday, December 07, 2020
• 1.总等电位联结（简称MEB） • 总等电位联结作用于全建筑物，它在一定程度上可降低建
筑物内间接接触电击的接触电压和不同金属部件间电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。它应通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分互相连通： • （1）进线配电箱的PE（PEN）母排； • （2）公用设施的金属管道，如上下水、热力、燃气等管道； • （3）建筑物金属结构； • （4）如果设置有人工接地，也包括其接地极引线。 • 各个总等电位联结的接地母排应互相连通。
接地装置的安装
• 接地的概念。接地就是将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
• 埋入土壤或特定的导电介质中，与大地有电接触的可导电部分称为接地极（也称接地体）。连接设备接地部位与接地极的金属导体以及接地极之间的连接线，称为接地线。由若干接地体在大地中相互用接地线连接起来的一个整体，称为接地网。
（3）引入高电位的危害。
建筑物的防雷等级及防雷措施
• 1. 建筑物的防雷等级根据其重要性、使用性质、发生雷电事
故的可能性和后果，将建筑物的防雷等级分为三类。防雷要求：第一类防雷建筑物＞第二类防雷建筑物＞第三类防雷建筑物。民用建筑主要为第二类、第三类防雷建筑物。
接闪器防雷系统的组成
• 一个完整的防雷装置包括接闪器、引下线和接地装置，如图所示。避雷针、线、网、带都是接闪器，而避雷器是一种专门的防雷设备。
• 避雷笼是用来笼罩整个建筑物的金属笼。对于雷电它起到均压和屏蔽的作用，任凭接闪时笼网上出现多高的电压，笼内空间的电场强度为零，笼内各处电位相等，形成一个等电位体，因此笼内人身和设备都是安全的。
• 我国高层建筑的防雷设计多采用避雷笼。如图所示。笼的特点是把整个建筑物的梁、柱、板、基础等主要结构钢筋连成一体，因此是最安全可靠的防雷措施。
• 按其敷设方式可分为垂直接地极和水平接地极。埋入土壤中的人工垂直接地极宜采用角钢、钢管或圆钢。埋入土壤中的人工水平接地极宜采用扁钢或圆钢。
• 接地线。接地线是从引下线断接卡或测试点至接地体的连接导体，或从接地端子、等电位连接带至接地体的连接导体。
流散电流
• 对地电压。电流通过接地体向大地作半球形流散。在距接地体越远的地方球面越大，所以流散电阻越小。一般认为在距离接地体20m以上，电流就不再产生电压降了。或者说，至距离接地体20m

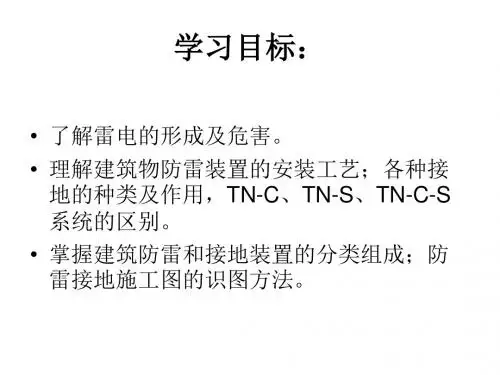

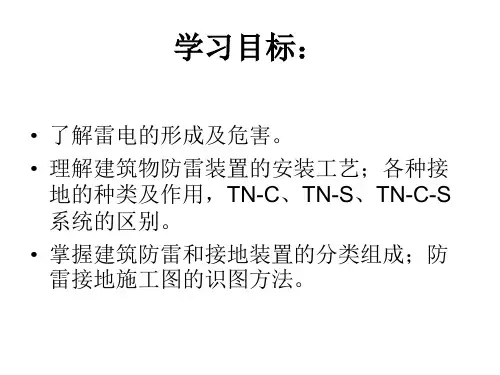

学习目标：
