割接方案目录1. 方案概述1.1 主要目的1.2 相关背景2. 实施步骤2.1 准备工作2.2 数据迁移2.3 系统测试3. 风险控制3.1 风险识别3.2 风险应对4. 项目总结方案概述1.1 主要目的割接方案是指在系统或项目转移、合并的过程中,为确保平稳交接而制定的一套详细计划和步骤。
其主要目的在于降低过程中可能出现的风险和问题,确保新系统或项目能够顺利运行。
1.2 相关背景在企业进行业务拓展或系统优化时,常常需要对原有系统进行割接。
割接过程中可能涉及数据迁移、功能整合等工作,因此制定一个完备的割接方案至关重要。
实施步骤2.1 准备工作在开始割接工作之前,首先需要充分准备。
包括确定割接团队成员、制定详细计划、准备必要的工具和资源等。
只有充分准备,才能确保割接工作的顺利进行。
2.2 数据迁移数据迁移是割接过程中的关键步骤之一。
在数据迁移过程中,需要确保数据完整性和准确性,避免数据丢失或错乱。
同时,还需要确保数据迁移的时效性,以减少业务影响。
2.3 系统测试在割接完成后,还需要进行系统测试,确保新系统能够正常运行并满足业务需求。
系统测试包括功能测试、性能测试、安全测试等环节,只有通过全面的测试,才能最终交付新系统。
风险控制3.1 风险识别在割接过程中,可能会面临各种风险,如数据丢失、系统故障等。
因此,在制定割接方案时,需要充分识别潜在的风险,并采取相应措施进行应对。
3.2 风险应对针对不同的风险情况,需要制定相应的风险应对措施。
这些措施应当既能够及时化解风险,又能够最大程度地减少业务影响。
只有有效的风险应对,才能确保割接工作的顺利进行。
项目总结割接方案的制定和实施是一个复杂而关键的工作。
通过认真的准备、周密的计划、精心的执行和及时的风险控制,才能确保割接工作的成功完成。
同时,在项目总结阶段,还需要对割接过程进行回顾和总结,为今后类似工作提供借鉴和经验积累。

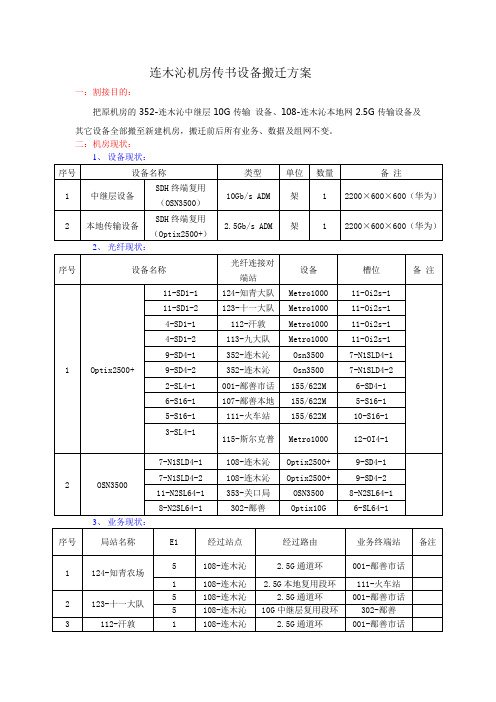

连木沁机房传书设备搬迁方案一:割接目的:把原机房的352-连木沁中继层10G传输设备、108-连木沁本地网2.5G传输设备及其它设备全部搬至新建机房,搬迁前后所有业务、数据及组网不变。
二:机房现状:1、设备现状:序号设备名称类型单位数量备注1 中继层设备SDH终端复用(OSN3500)10Gb/s ADM 架 1 2200×600×600(华为)2 本地传输设备SDH终端复用(Optix2500+)2.5Gb/s ADM 架 1 2200×600×600(华为)2、光纤现状:序号设备名称光纤连接对端站设备槽位备注1 Optix2500+ 11-SD1-1 124-知青大队Metro1000 11-Oi2s-1 11-SD1-2 123-十一大队Metro1000 11-Oi2s-1 4-SD1-1 112-汗敦Metro1000 11-Oi2s-1 4-SD1-2 113-九大队Metro1000 11-Oi2s-1 9-SD4-1 352-连木沁Osn3500 7-N1SLD4-1 9-SD4-2 352-连木沁Osn3500 7-N1SLD4-2 2-SL4-1 001-鄯善市话155/622M 6-SD4-1 6-S16-1 107-鄯善本地155/622M 5-S16-1 5-S16-1 111-火车站155/622M 10-S16-1 3-SL4-1115-斯尔克普Metro1000 12-OI4-12 OSN3500 7-N1SLD4-1 108-连木沁Optix2500+ 9-SD4-1 7-N1SLD4-2 108-连木沁Optix2500+ 9-SD4-2 11-N2SL64-1 353-关口局OSN3500 8-N2SL64-1 8-N2SL64-1 302-鄯善Optix10G 6-SL64-13、业务现状:序号局站名称E1 经过站点经过路由业务终端站备注1 124-知青农场5 108-连木沁 2.5G通道环001-鄯善市话1 108-连木沁 2.5G本地复用段环111-火车站2 123-十一大队5 108-连木沁 2.5G通道环001-鄯善市话5 108-连木沁10G中继层复用段环302-鄯善3 112-汗敦1 108-连木沁 2.5G通道环001-鄯善市话4 108-连木沁10G中继层复用段环302-鄯善9 108-连木沁10G中继层复用段环105-吐鲁番4 113-九大队 6 108-连木沁10G中继层复用段环105-吐鲁番5 108-鄯善1 / 2.5G通道环007-商业宾馆24 352-连木沁10G中继层复用段环105-吐鲁番6 011-公安局 1 108-连木沁 2.5G通道环107-鄯善本地7 122-树泊沟 4 108-连木沁10G中继层复用段环302-鄯善三:搬迁原则及影响:1、原则:传输设备的割接原则是保证网络的安全性,保证通信系统顺畅运行,最大限度的保证交换的搬迁割接顺利进行。
1.1.1 新旧系统割接方案1.1.1.1 概述网络割接是对正在使用的线路、设备进行操作,将会直接影响到上面承载的业务,网络改造中最关键的一步就是网络割接。
网络割接又叫网络迁移,是指运行网络物理或者逻辑上的更改。
网络改造中最关键的一步就是网络割接。
通常,业务运行网络要求24小时不间断,而割接一般都是对正在使用的线路、设备进行操作,所以网络割接将会直接影响到上面承载的业务,这种割接一不小心就会造成业务应用的中断。
如何制定最完善的割接方案、如何执行最完美的割接、如何规避割接中的风险、如何减少乃至消除对业务系统的影响,这些都是我们在割接前需要详细考虑的事情。
前期的准备工作一旦做得不好,割接中可能会遇到很多意想不到的问题导致割接失败,甚至无法回退到割接前的状态。
1.1.1.2 制定详细的割接方案许多网络割接不是一步就能完成的,通常会分为很多次小的割接,这时候就需要一个总体的割接方案和许多具体的割接方案一起组合来描述整个过程。
割接方案不但是描述割接中需要进行的各项任务,还包含各项任务的时间表,所以相关的内容是需要各个配合部门、单位共同讨论通过的。
对于割接中的具体割接步骤,不能仅仅是纸上谈兵,特别是牵涉到软件版本的改变这种协议上有较大更改的情况,通常需要搭设模拟环境进行模拟割接测试。
任何软件都很难避免Bug(漏洞),网络起初的稳定运行不能说明在软件版本改变、协议逻辑改动后依然能稳定运行。
例如美国的一个大运营商就曾发生过路由器软件版本大规模升级后几个小时后业务中断的情况。
所以割接前的模拟测试是验证割接方案可行性的一个严谨的步骤,严格的测试有助于减少这方面的风险。
割接前期的准备工作包含通知相关部门和客户、确定联系人、准备割接材料、配置备份、信息采集备份等。
1.1.1.3 割接前的准备工作通知、协调相关部门和人员——通知割接涉及到的单位、部门,需要有配合人员时,要确定具体配合的内容、时间等,协调业务受影响的部门该进行怎样的配合,通知相应厂商的技术支持人员在应急情况下的解决方案等。
机房割接方案一、背景随着企业业务的发展,机房的规模和重要性也不断提升。
为了使机房能够更好地支撑业务的发展,提高可用性、安全性和灵活性,需要进行机房割接工作。
本文将详细介绍机房割接的方案和步骤。
二、目标机房割接的目标是把现有的机房迁移到新的设备、网络和环境中,确保业务的正常运行,同时最小化对业务的影响。
具体目标包括:1.保证割接过程中业务的连续性,最小化业务中断时间。
2.确保新机房的设备、网络和环境可以支持当前和未来的业务需求。
3.对割接过程中可能产生的风险做出充分的评估,并采取相应的措施进行风险管理。
4.根据割接计划,确保割接工作能够按时完成。
三、准备工作在进行机房割接之前,需要进行一系列的准备工作,包括:1.定义割接团队:成立一个专门的割接团队,包括技术人员、项目经理和相关部门的代表,确保团队成员的技术能力和沟通协作能力。
2.制定割接计划:根据业务需求和时间要求,制定详细的割接计划,包括割接开始时间、割接结束时间和各项割接任务分解。
3.评估风险:对可能发生的割接风险进行全面评估,包括机房设备故障风险、网络断连风险等,并制定相应的风险应对策略。
4.备份数据:在割接前进行数据备份,并确保备份的数据完整可用。
5.测试设备和网络:在割接前对新机房的设备和网络进行测试,确保其能够满足业务需求。
四、割接过程机房割接过程包括以下几个阶段:1. 设备迁移阶段1.1 关闭旧机房设备:在割接开始前,先关闭旧机房中的所有设备,确保数据的一致性。
1.2 迁移设备到新机房:将旧机房中的设备迁移至新机房,需要在迁移过程中确保设备的安全和完整。
1.3 安装设备:在新机房中安装迁移过来的设备,确保设备连接正确、供电正常。
2. 网络迁移阶段2.1 切换网络连接:将旧机房的网络连接切换至新机房,确保网络的连通性。
2.2 配置网络设备:在新机房中配置网络设备,确保网络的正常运行。
2.3 测试网络连接:对新机房的网络连接进行测试,确保其能够满足业务需求。
新办公楼搬迁网络割接方案第一篇:新办公楼搬迁网络割接方案行政小区办公楼网络割接方案1、目前情况介绍:目前办公网络有两个核心交换机一台在五金厂MES机房(6506-1),一台在新办公楼ERP机房(6506-2),两台核心交换机用一根光纤连接,连接两台交换机的端口类型为TRUNK。
互联网专线和总部专线都在ERP机房跟6506-2相连,MES网络跟6506-1相连。
网络核心部分拓扑图如下:6506-016506-022、准备情况:现已经敷设一根五金厂MES机房到烧结炼铁办公楼天桥东侧的32芯光纤,在天桥西侧行政小区弱电井到数据中心机房和行政小区办公楼监控室已经各敷设了一根32芯光纤。
12月6日过街天桥上的弱电桥架完工后将天桥东侧已经到位的光纤敷设到天桥西侧的竖井,将所有光纤熔接,12月17日前将MES机房到数据中心机房的光纤全部贯通。
行政小区办公楼的新增的H3C 7506E和各层的接入交换机H3C S5102都已经到货,12月25日前所有交换机配置完成安装到位。
原网通的互联网专线和总部专线在12月31日前迁移到数据中心机房,ERP机房互联网专线和总部专线暂不动。
搬迁过程中ERP机房所有网络设备均暂不搬迁,准备搬迁时的网络拓扑图如下:三层堆叠5120四层堆叠5120六层堆叠5120八层堆叠5120十层堆叠5120十三层堆叠5120十五层堆叠51203、搬迁前各核心交换机配置:在搬迁前原核心交换机6506-2配置不变,6506-1上配置跟新增7506E通讯的TRUNK端口,在新增7506E交换机上划分行政小区办公楼的新的VLAN,VLAN列表如下:在7506E上启用新增VLAN 的DHCP,启用三层路由OSPF。
配置好无线板卡。
在各层的5120交换机上配置好上行端口的TRUNK 及各个端口的VLAN。
4、陆续搬迁到行政小区办公楼的客户端,将客户端IP地址改为相应楼层的IP地址段即可访问公司内网和互联网,新办公楼全部搬迁完毕后再将新办公楼ERP机房6506-2、PIX525防火墙、3725路由器,在ERP机房搬迁过程中公司局域网暂通过数据中心到总部专线访问集团内网,互联网业务暂停8小时。
系统割接实施方案一、背景介绍。
随着公司业务的不断拓展,原有的系统架构已经不能满足当前业务需求,为了提升系统的稳定性和性能,公司决定进行系统割接。
系统割接是指将原有系统的数据和功能迁移到新系统中,并确保在迁移过程中不影响业务的正常运行。
为了保证系统割接的顺利进行,制定了如下实施方案。
二、实施目标。
1. 实现系统的平稳割接,确保业务的连续性和稳定性;2. 最大限度地减少对业务的影响,确保用户体验不受影响;3. 确保数据的完整性和安全性,避免数据丢失或泄露的风险;4. 在规定的时间内完成系统割接,保证项目的进度和质量。
三、实施步骤。
1. 系统割接前的准备工作。
在进行系统割接前,需要做好充分的准备工作,包括但不限于:制定系统割接计划,明确割接的时间节点和具体流程;对原系统进行全面的数据备份,确保数据的完整性和安全性;对新系统进行充分的测试,确保新系统的稳定性和性能满足业务需求;制定系统割接的风险评估和对策,针对可能出现的问题提前做好准备。
2. 系统割接过程中的实施。
在系统割接的过程中,需要按照以下步骤进行实施:停止原系统的业务操作,并进行最后一次数据备份;将备份数据迁移至新系统中,并进行数据验证和同步;对新系统进行功能和性能测试,确保系统的正常运行;切换业务流量至新系统,监控系统运行情况,及时处理可能出现的问题。
3. 系统割接后的监控和优化。
系统割接完成后,需要进行系统的监控和优化工作,包括但不限于:监控新系统的运行情况,及时发现和解决可能出现的问题;对系统进行性能优化,提升系统的稳定性和性能;对系统割接过程进行总结和反思,为后续类似项目积累经验。
四、实施保障措施。
1. 成立系统割接项目组,明确各成员的职责和任务;2. 制定系统割接的详细计划和流程,确保实施的有序进行;3. 做好系统割接的风险评估和对策,提前做好应对措施;4. 针对系统割接过程中可能出现的问题,制定相应的应急预案;5. 加强与业务部门的沟通和协调,确保业务的连续性和稳定性。
数据割接方案一、背景介绍在企业发展和运营过程中,数据割接是一个重要的环节。
数据割接是指将数据从一个系统或平台转移到另一个系统或平台的过程,确保数据的准确性和完整性。
本文将介绍一个数据割接方案,以确保数据的顺利迁移。
二、数据割接需求分析在进行数据割接之前,需要对当前系统的数据和目标系统的要求进行详细分析。
包括以下几个方面:1. 数据类型:分析当前系统中的数据类型,包括结构化数据(如数据库表格)和非结构化数据(如文档、图片等)。
2. 数据量和大小:评估当前系统中的数据量和大小,以确定数据传输的工作量和时间。
3. 数据准确性:检查当前系统中的数据准确性,并制定清洗和验证计划,以确保目标系统中的数据准确性。
4. 数据格式:分析当前系统和目标系统的数据格式差异,制定数据转换和映射方案。
5. 安全性和权限:评估当前系统和目标系统的安全性和权限要求,确保数据传输过程中的数据安全。
6. 业务连续性:确保数据割接过程对正常业务的影响最小化,制定割接计划,选择合适的时间段进行操作。
三、数据割接方案基于以上需求分析,制定以下数据割接方案:1. 数据备份:在进行数据割接之前,对当前系统的数据进行完全备份。
以防止在割接过程中数据丢失或损坏。
2. 数据清洗与验证:对当前系统中的数据进行清洗和验证,确保数据的准确性和完整性。
可以使用数据清洗工具和验证算法来辅助完成。
3. 数据转换与映射:根据当前系统和目标系统的数据格式差异,制定数据转换和映射方案。
确保数据从当前系统顺利转移到目标系统。
4. 数据传输:选择适当的数据传输方式,如直接连接、文件传输等。
根据数据量和大小,选择合适的带宽和网络环境进行数据传输。
5. 数据加载与验证:在目标系统中加载数据,并进行验证。
确保数据在目标系统中的准确性和一致性。
6. 安全性和权限保护:在数据割接过程中,确保数据的安全性和权限保护。
可以使用加密技术和访问控制来防止数据泄露和非法访问。
7. 业务连续性保障:制定详细的割接计划,并选择合适的时间段进行操作。
XXXXX TECHNOLOGY CO.,LTDXXXX信息中心XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX采购A分标建议文件项目实施建议文件v1.0拟稿人:XXXXX2015/8/7目录1项目背景 (3)1.1现网拓扑图 (3)1.2存储及业务部署现状 (3)2项目实施方案 (7)2.1项目部署核心目标。
(7)3项目实施方案 (7)3.1项目施工目标 (7)3.2实施网络拓扑结构 (8)3.3配置规划 (8)3.3.1设备列表 (8)3.3.2IP和新开局初始密码规划 (9)3.3.3存储规划 (10)3.4项目实施实施具体步骤 (11)3.4.1实施分工界面 (11)3.4.2核心设备虚拟化网关VIS6600开局配置说明 (12)4系统割接概述。
(16)4.1.1Vmware Vsphere平台系统割接描述 (16)4.1.2H3C业务平台割接迁移描述 (19)4.1.3其他传统方式挂载业务系统割接描述。
(19)1 项目背景为实现对重要数据的承载和业务保障,本次项目用户采购虚拟化网关VIS6600T对原有存储及现有存储进行接管并采购新一代华为Oceanstor 5800V3存储平台实现新平台构建,实现对业务提供更高更可靠的业务支撑硬件平台。
1.1 现网拓扑图1.2 存储及业务部署现状现网中使用IBM、HP和H3C服务器,上层部署H3C虚拟化平台和Vmware虚拟化平台和其他非虚拟化平台。
存储硬件平台为华为的S5600,交换机为一套两节点SNS2120。
业务部署情况如下表:S5600可用容量102T上层服务器及空间部署情况如下表根据统计,最终结果为用户已用容量为95T,未用容量为7T。
用户另有一套华为Oceanstro S5600TV1版本存储待用,该存储可用容量约20T。
2 项目实施方案2.1 项目部署核心目标。
1、2台VIS6600T安装、初始化配置完成集群化配置。
2、新购一台OceanStor 5800 V3安装、开局配置,按高性能层,性能层,容量层进行划LUN。
××割接方案蓝色字体的内容为举例、备注说明部分,割接方案中不能照抄一、割接依据及割接级别根据××工程设计要求或根据××隐患情况,为了××,需要进行××割接。
本次割接属于A、B、C、D类割接。
二、割接时间及详细内容(一)割接时间如:2010年01月19日00:00—05:00(二)割接内容1.割接主要内容如:2. 割接条件具备情况(1)新建设备割接入网的,应附上相应的测试报告签证扫描版;(2)在网设备的割接需简要说明已安排的测试验证项目,声明是否具备割接条件;(3)各类割接需声明割接或应急所必需的相关工具仪表和备品备件已准备完毕;(4)新割接入网的设备应具备监控和网管手段、并满足区网络运营中心传输监控要求(如:SDH系统割接入波分系统必须提供波分波道分配图至区网络运营中心传输监控),符合设备入网安全规范,新建机房设备应纳入动力环境监控系统,新系统入网割接的同时,要求具备相应的应急方案;(5)涉及软件版本、补丁、新增功能上线,应付上相应的入网许可证或测试报告。
如无相应的验收报告、入网许可证或测试报告的,应予说明。
三、割接对现网业务的影响及相关验证方式(一)预计割接影响的业务(二)割接影响的业务验证表(三)需设定割接状态的网元清单(设定了割接状态的网元或单板或端口产生的所有告警将呈现在传输综合网管“维护工程告警列表”中,而不会呈现在“告警实时列表”中,且不会触发自动故障工单)。
补充说明:1.设定了割接状态的设备对象(包括网元、单板、端口)在割接时间内的所有告警将在“告警实时列表”中被屏蔽掉且不会触发自动故障工单;2.请根据割接影响范围判断需进行告警屏蔽的设备对象粒度(网元包含单板,单板包含端口),务必确保割接过程中能及时发现并处理同一网元出现的预料外异常告警;3.要求在割接方案批复后,最迟不超过割接日期前1天完成网元割接状态的设置。
割接方案模板一、前言割接是指在信息系统维护和发展过程中,将现有系统或服务切换到新系统或服务的过程。
割接方案是指为了确保割接过程平稳、安全、高效进行而制定的详细计划和操作流程。
本文档旨在提供一个割接方案的模板,帮助企业或组织在进行割接时进行规范的操作和管理,以降低割接风险和保证业务连续性。
二、背景在编写割接方案之前,需要明确割接的背景和目的。
例如,是因为现有系统无法满足需求,需要切换到新系统;或者是因为需要优化现有系统的架构和性能等。
明确背景和目的有助于确定割接方案的具体内容和步骤。
三、割接准备工作1. 确定割接的范围和目标:明确要割接的系统或服务的范围,确定割接的目标和预期效果。
2. 分析割接影响因素:对割接过程中可能出现的影响因素进行风险分析和评估,包括技术风险、业务风险和安全风险等。
3. 制定详细计划和时间表:根据割接的范围和目标,制定详细的割接计划和时间表,明确各个环节的具体内容和时间要求。
四、割接方案的制定和实施1. 准备割接环境:确保割接环境符合割接要求,包括硬件设备、软件环境、网络连接等。
2. 数据备份和恢复:对割接前的数据进行全面备份,并确保备份数据的完整性和可靠性。
在割接过程中,随时做好数据恢复的准备工作。
3. 迁移方案设计:根据割接的范围和目标,设计详细的迁移方案,包括迁移步骤、迁移顺序、数据转换和验证等。
4. 确保业务连续性:在割接过程中,要保证业务的连续性,最大限度减少对用户的影响。
可以采取预留备用系统、分阶段割接等方式来保证业务的平稳过渡。
5. 监控和调整:在割接过程中,要不断进行监控和调整,及时发现和解决各种问题和风险。
五、割接后的活动1. 验证和测试:在割接完成后,进行全面的验证和测试,确保割接的效果和质量符合预期。
2. 问题解决:在割接完成后,可能会出现一些问题或者需要进行一些调整。
要及时记录和解决这些问题,并进行持续的跟踪和改进。
3. 知识转移和培训:在割接完成后,要对相关人员进行培训,提高他们对新系统的使用和管理能力。
XXXXX Technology Co.,ltdXXXX信息中心XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX采购A分标建议文件项目实施建议文件v1.0拟稿人:XXXXX2015/8/7目录1 项目背景 (2)1.1 现网拓扑图 (3)1.2 存储及业务部署现状 (3)2 项目实施方案 (7)2.1 项目部署核心目标。
(7)3 项目实施方案 (7)3.1 项目施工目标 (7)3.2 实施网络拓扑结构 (8)3.3 配置规划 (8)3.3.1 设备列表 (8)3.3.2 IP和新开局初始密码规划 (9)3.3.3 存储规划 (10)3.4 项目实施实施具体步骤 (11)3.4.1 实施分工界面 (11)3.4.2 核心设备虚拟化网关VIS6600开局配置说明 (12)4 系统割接概述。
(16)4.1.1 Vmware Vsphere平台系统割接描述 (16)4.1.2 H3C业务平台割接迁移描述 (18)4.1.3 其他传统方式挂载业务系统割接描述。
(18)1项目背景为实现对重要数据的承载和业务保障,本次项目用户采购虚拟化网关VIS6600T对原有存储及现有存储进行接管并采购新一代华为 Oceanstor 5800V3存储平台实现新平台构建,实现对业务提供更高更可靠的业务支撑硬件平台。
1.1现网拓扑图1.2存储及业务部署现状现网中使用IBM、HP和H3C服务器,上层部署H3C虚拟化平台和Vmware虚拟化平台和其他非虚拟化平台。
存储硬件平台为华为的S5600,交换机为一套两节点SNS2120。
业务部署情况如下表:S5600可用容量102T上层服务器及空间部署情况如下表根据统计,最终结果为用户已用容量为95T,未用容量为7T。
用户另有一套华为Oceanstro S5600TV1版本存储待用,该存储可用容量约20T。
2项目实施方案2.1项目部署核心目标。
1、2台VIS6600T安装、初始化配置完成集群化配置。
2、新购一台OceanStor 5800 V3安装、开局配置,按高性能层,性能层,容量层进行划LUN。
3、新购两台SNS2248(SNS2248_SW1和SNS2248_SW2)安装配置,划分zone用于后端VIS对接和前段服务器对接,通过TR模式与SNS2120设备进行对接。
4、华为S5600,华为S5600T,新购置5800 V3接入VIS6600T中,完成存储虚拟化挂载,实现统一平台管理。
5、现有S5600上虚拟化系统数据与系统进行新旧平台迁移,其中由用户协调H3C虚拟化平台维护商迁移到S5800 V3中,vmware平台数据由集成商XXX公司科技公司Vmware VCP认证工程师完成进行迁移进入新存储平台中,非虚拟化数据用户由用户协调对应的开发商完成。
3项目实施方案3.1项目施工目标1、2台VIS6600T安装、初始化配置。
2、OceanStor 5800 V3安装、配置。
3、两台SNS2248(SNS2248_SW1和SNS2248_SW2)安装配置。
并通过TR模式实现与SNS2120上设备的对接。
在需要的情况下,对现有SNS2120进行升级。
4、S5600T,5800 V3接入VIS6600T中5、现有S5600上数据迁移到S5600T。
6、迁移完毕后将S5600中可用业务重新划分业务LUN,接入VIS,完成统一资源池配置。
3.2实施网络拓扑结构改造后示意图见下图3.3配置规划3.3.1设备列表3.3.2IP和新开局初始密码规划3.3.3存储规划根据项目采购设备数据。
●OceanStor5800 V3设备按Raid2.0进行卷管理,相应的DiskDomain划分●OceanStor5800 V3设备StoragePool划分OceanStor5800 V3,其他设备设备LUN划分容量用户提供用户供用供3.4项目实施实施具体步骤方案的实施步骤按照3.4.1实施分工界面3.4.2核心设备虚拟化网关VIS6600开局配置说明在完成所有的硬件设备的上架后,服务器与存储与VIS设备配置连接示意图如下图然后配制SNS2248设备对应zone,要确保每个启动器和目标器两两一个zone。
在zone配置中,会遵循如下原则完成。
∙主机Zone和存储阵列Zone必须相互隔离。
∙不同的业务系统要使用不同的Zone。
∙不同的存储阵列使用不同的Zone。
∙主机Zone和存储阵列Zone不能共用相同的FC端口。
在zone配置完成后,对VIS进行内部心跳配置。
配置过程如下通过CLI方式登录VIS6600T集群的一个节点。
登录CLI的用户与登录GUI的用户通用。
初始时,使用VIS6600T提供的用户名为“admin”、密码为“Admin@storage”的超级管理员用户登录。
使用chgheartmode命令设置集群心跳模式为内部心跳。
完成后开始做初始化配置。
在ISM客户端发现设备后,需要对VIS6600T进行初始配置,包括初始化配置(包括修改设备信息、设备时钟、用户密码和管理网口)和设置仲裁盘。
注意要划分三个仲裁盘映射给VIS6600。
在任意1台存储阵列的一个RAID中创建了3个大小为1GB的LUN,且3个LUN已被VIS6600T扫描到即可。
注意事项配置存储虚拟化,或是执行VIS6600T的增值配置(包括镜像配置、快照配置和复制配置)前,必须配置仲裁盘。
设置仲裁盘时,需要3个逻辑盘,仲裁盘一旦设置完成之后,建议不作更换。
如果要更换仲裁盘,请在更换前确认VIS6600T集群的所有节点在线且运行正常。
扫描逻辑盘在存储阵列将存储空间映射给VIS6600T后,可以执行扫描逻辑盘操作发现已经映射的存储空间。
在导航树上,展开存储设备下的“存储资源”节点。
选择“逻辑盘”节点。
在右侧信息展示区单击“扫描逻辑盘”。
系统弹出“警告”对话框。
请仔细阅读对话框中的内容,确认后勾选“我已阅读上述信息,了解执行此操作带来的后果。
”前的复选框。
单击“确定”。
系统弹出“提示”对话框,提示“操作成功。
”。
单击“确定”。
初始化配置在导航树上,展开存储设备下的“配置助手”节点。
在右侧信息展示区的“初始配置”区域单击“初始化配置”。
系统弹出“初始化配置”对话框。
在“修改设备信息”界面设置设备基本信息。
在“设备名称”中输入存储设备新的名称。
只能包含半角的字母、半角的数字、“.”、“_”、“-”和简体中文字符,且“-”不能作为首字符。
长度为1~32个字符(1个中文字符占3个字符长度)。
在“地理位置”输入存储设备的地理位置。
只能包含半角的字母、半角的数字、“.”、“_”、“-”和简体中文字符,且“-”不能作为首字符。
长度为1~32个字符(1个中文字符占3个字符长度)。
单击“下一步”,在“修改设备时钟”界面设置设备的时间。
可以通过以下四种方式设置设备时间。
选中“同步客户端时间”,同步当前客户端的时间和时区到设备。
选中“NTP自动同步”,自动同步NTP(Network Time Protocol)服务器的时间到设备。
在“服务器IP地址”文本框输入NTP服务器的IP地址。
服务器IP地址支持IPv4地址和IPv6地址。
在“同步周期(小时)”文本框中设置同步服务器时间到设备的周期。
取值范围为12~240的整数。
选中“手动修改”,手动修改设备的时间和时区。
在“设备时间”区域框中单击“修改”。
系统弹出“修改时间”对话框。
在“日期”区域框修改设备的显示日期。
在“时间”区域框修改设备的显示时间。
在“当前时区”下拉列表框选择设备所在的时区。
单击“确定”。
系统弹出“提示”对话框。
请仔细阅读对话框中的内容,确认后单击“确定”。
系统弹出“信息”提示框,提示“操作成功。
”单击“确定”。
完成修改设备时间的操作。
选中“对设备当前时间不做修改”,不对设备时间做修改。
(可选)单击“下一步”,在“修改用户密码”界面修改超级管理员的密码。
说明:密码保证了存储系统的安全。
建议在进行初始化配置时修改密码。
选中“修改密码”前的复选框。
在“原密码”中输入登录设备的密码。
在“新密码”和“确认密码”中输入修改后的用户密码。
密码为6~16位的字符串。
(可选)单击“下一步”,在“管理网口设置”界面设置设备的管理网口信息。
说明:在“初始配置”章节,已完成管理网口的设置。
如果不需要重新设置管理网口IP地址,请跳过此步骤。
如果需要重新设置管理网口IP地址,每设置完一个节点的管理网口IP地址后,请单击“应用”保存设置。
单击“下一步”,在“选择仲裁方式”界面设置设备的仲裁方式。
取值包括“仲裁盘”和“仲裁服务器”。
单击“下一步”,在“配置仲裁策略”界面设置设备的仲裁策略。
在步骤7中选择“仲裁盘”时,在“可选逻辑盘”中选择逻辑盘。
设置仲裁盘时,需要3个逻辑盘。
在步骤7中选择“仲裁服务器”时,请执行以下操作:在“仲裁服务器IP”中输入仲裁服务器的IP地址。
在“可选端口”中设置控制器iSCSI端口的IP地址。
请为每个节点配置一个可用端口。
单击“下一步”,在“信息汇总”界面确认信息。
单击“完成”。
修改管理网口的信息后,请重新发现设备。
停止监控设备。
在导航树上,单击“所有设备”节点。
在右侧信息展示区勾选需要停止监控的设备。
单击“停止监控”。
系统弹出“提示”对话框。
请仔细阅读对话框中的内容,确认后单击“确定”。
系统弹出“信息”提示框,提示“操作成功。
”。
单击“确定”。
重新发现设备。
在“用户名”文本框中输入登录设备的用户名。
在“密码”文本框中输入登录设备时与用户名对应的密码。
在“认证方式”下拉列表中选择“本设备”。
在“设备类型”下拉列表中选择“VIS”。
单击“确定”。
发现的设备会以树节点形式显示在导航树中。
之后,配置按如下流程完成在这个过程中,本次项目只需要完成虚拟化虚拟化配置即可。
具体的虚拟化配置不在本文件进行详细描述。
4系统割接概述。
本项目割接主要涉及到三个类型系统,基于Vmware公司的虚拟化平台系统割接,H3C虚拟化平台系统割接,其他传统服务器挂载存储类业务系统割接。
下面对三个类型业务系统分别进行割接描述。
4.1.1Vmware Vsphere平台系统割接描述基于Vmware平台的割接核心是通过Vmware的克隆技术为主,以Vmware的 Storage Vmotion 为辅完成虚拟机服务器从旧存储到新存储之间的迁移。
整个迁移经过测算可以在15小时左右完成。
如果以StorageVmotion功能为主,也可以在不停机情况下完成,但后者会在迁移启动后如果链路断开会可能导致数据一致性问题发生,因此强烈建议以冷迁移方式完成整套vsphere业务系统迁移。
(1)、系统迁移原则整个系统迁移主要原则如下:业务迁移数据完整性,做到所有数据0丢失。
数据一致性为,确保迁移业务前后业务数据准确无误。
