单相负荷为主的低压供配电系统的无功补偿

低压无功补偿计算公式在电力系统中，无功功率是指在交流电路中，电压和电流之间存在一定的相位差，导致电能来回转换而没有实际的功率输出。

而无功功率对于电网的稳定运行和功率因数的控制具有重要意义。

为了解决电网中无功功率的问题，可以采用无功补偿装置来调节电路中的无功功率，提高功率因数，减少能源损耗。

低压无功补偿是指在低压电网中采用无功功率补偿装置来改善电网的无功功率问题。

在实际应用中，我们需要根据电路参数和运行情况来计算需要补偿的无功功率，进而确定无功补偿装置的容量和工作模式。

下面我们来介绍一下低压无功补偿计算公式。

在低压电网中，无功功率的补偿可以采用静态无功功率补偿装置，比如无功功率补偿电容器。

静态无功功率补偿装置的容量大小需要根据电网的无功功率需求来确定，而无功功率的计算公式可以通过电压、电流和功率因数之间的关系来进行推导。

一般来说，低压电路中的无功功率可以通过以下公式来计算：无功功率=电压×电流×sin(相位角)，其中电压和电流是指电路中的有效值，相位角是电压和电流之间的相位差。

根据这个公式，我们可以计算出电路中的实际无功功率值。

在实际应用中，为了提高电网的功率因数，我们需要补偿一定量的无功功率，使得整个电路的功率因数接近于1。

因此，根据实际的无功功率值，我们可以计算出需要补偿的无功功率量，进而确定无功功率补偿装置的容量大小。

总的来说，低压无功补偿计算公式是根据电路中的电压、电流和功率因数之间的关系来进行推导的。

通过计算出电路中的实际无功功率值，我们可以确定需要补偿的无功功率量，进而确定静态无功功率补偿装置的容量。

通过合理配置无功功率补偿装置，可以有效改善电网的功率因数，提高电网的稳定性和可靠性。

低压无功补偿管理制度一、总则为了保证低压电网的安全运行，提高电网的供电质量，确保用户的用电可靠，采取低压无功补偿管理制度，是非常必要的。

本制度适用于管理低压无功补偿装置的安装、调试、运行及维护等工作，以减少无功功率，在降低电网线损，提高电网效率方面发挥重要作用。

二、装置分类低压无功补偿设备主要为电容器和电抗器两种类型。

电容器是用来补偿电网的无功功率，提高功率因数，增大电网传输容量；而电抗器则是用于限制电网的短路电流，保护线路和电缆，提高电网的稳定性。

三、安装要求1. 低压无功补偿设备应根据电网的负载情况和功率因数要求来选择合适的设备类型和容量。

2. 设备应根据相关规范和标准安装，并且定期进行检查和维护，保证设备的正常运行。

四、调试要求1. 在安装完毕后，应对设备进行调试，保证设备的工作性能符合要求。

2. 调试过程中应注意设备的电压和电流波形，保证设备的稳定性和安全性。

3. 调试完成后应做好记录，便于设备的日常管理和维护。

五、运行监控1. 低压无功补偿设备应设有专职人员进行监测和管理，保证设备的正常运行。

2. 设备的监测应定期进行，如发现异常情况应及时处理，以避免设备的损坏和电网的故障。

六、维护保养1. 设备的维护应按照相关规范和标准进行，定期对设备进行检查和保养，保证设备的长期稳定运行。

2. 如发现设备有损坏或故障，应立即停止使用，并进行维修或更换。

七、责任与处罚1. 如发现设备的管理存在违规行为，应按照相关规定进行责任追究，并进行相应处罚。

2. 对于设备的损坏或故障由管理人员负责，需进行追责处理。

八、总结低压无功补偿管理制度的实施，可以有效地提高电网的供电质量和供电可靠性，降低电网线损，提高电网的传输效率，保证用户的用电需求。

因此，各地区电力部门要加强对低压无功补偿设备的管理，规范设备的安装、调试、运行和维护工作，确保低压电网的安全稳定运行。

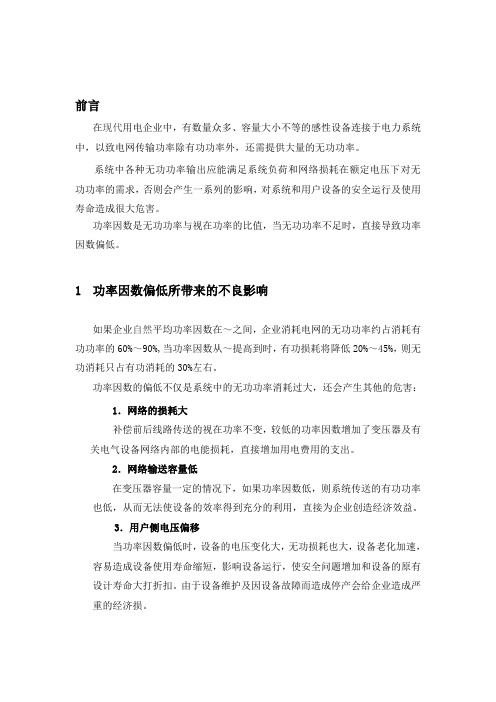

前言在现代用电企业中，有数量众多、容量大小不等的感性设备连接于电力系统中，以致电网传输功率除有功功率外，还需提供大量的无功功率。

系统中各种无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求，否则会产生一系列的影响，对系统和用户设备的安全运行及使用寿命造成很大危害。

功率因数是无功功率与视在功率的比值，当无功功率不足时，直接导致功率因数偏低。

1功率因数偏低所带来的不良影响如果企业自然平均功率因数在～之间，企业消耗电网的无功功率约占消耗有功功率的60%～90%,当功率因数从～提高到时，有功损耗将降低20%～45%，则无功消耗只占有功消耗的30%左右。

功率因数的偏低不仅是系统中的无功功率消耗过大，还会产生其他的危害：1．网络的损耗大补偿前后线路传送的视在功率不变，较低的功率因数增加了变压器及有关电气设备网络内部的电能损耗，直接增加用电费用的支出。

2．网络输送容量低在变压器容量一定的情况下，如果功率因数低，则系统传送的有功功率也低，从而无法使设备的效率得到充分的利用，直接为企业创造经济效益。

3．用户侧电压偏移当功率因数偏低时，设备的电压变化大，无功损耗也大，设备老化加速，容易造成设备使用寿命缩短，影响设备运行，使安全问题增加和设备的原有设计寿命大打折扣。

由于设备维护及因设备故障而造成停产会给企业造成严重的经济损。

4．加收力率电费（罚款）我国供用电规则规定，工业用户和装有带负荷调整电压装置的电力用户，功率因数应达到以上；凡是功率因数达不到上述规定的用户，电业部门对其加收一部分电费——力率电费（罚款）。

具体按照《功率因数调整电费办法》执行。

2 提高功率因数意义在实际工作中，提高功率因数意味着：1) 提高用电质量，减少电力线路的电压损失，改善设备运行条件，可保证设备在正常条件下工作，这就有利于安全生产。

2) 可节约电能，降低生产成本，减少企业的电费开支。

例如：当cos?=时的损耗是cos?=1时的4倍。

低压无功补偿的原理
低压无功补偿是一种电力系统中常用的电力补偿技术，其原理是通过添加合适的无功补偿设备，来提高系统的功率因数，减小无功功率，提高电能的利用效率。

低压无功补偿的原理主要基于以下几个方面：
1. 电源电压波动引起的功率因数下降：当电源电压波动较大时，负载电流会发生变化，导致功率因数下降。

通过低压无功补偿，可以调节电流的相位和幅值，使其在电源电压变化时保持稳定，从而提高功率因数。

2. 非线性负载对功率因数的影响：许多电力设备，如电子设备、电磁继电器等，对电网的负载是非线性的。

这些非线性负载会引起谐波产生，影响系统的功率因数。

低压无功补偿可以通过滤波等方式，减少谐波的产生，提高功率因数。

3. 长距离输电线路对功率因数的影响：长距离输电线路会引起电网的电压损耗和电流损耗，导致系统的功率因数下降。

低压无功补偿可以通过增加无功电流的注入，来补偿传输线路的电流损耗，提高功率因数。

低压无功补偿通常采用的设备包括静态无功补偿器（SVC）、静止无功发生器（STATCOM）等，通过控制这些设备的无功
功率输出，实现对系统功率因数的调节和控制。

通过合理地设计和使用低压无功补偿设备，可以有效提高电力系统的稳定性和运行效率。

低压无功补偿功率因数标准
低压无功补偿功率因数标准通常要求不低于0.92。

为了使电网具有更好的稳定性和可靠性，一些地区对功率因数提出了更高的要求，如0.95或更高。

功率因数标准及其适用范围包括：
1. 功率因数标准0.90，适用于160千伏安以上的高压供电工业用户（包括社队工业用户）、装有带负荷调整电压装置的高压供电电力用户和3200千伏安及以上的高压供电电力排灌站。

2. 功率因数标准0.85，适用于100千伏安(千瓦)及以上的其他工业用户（包括社队工业用户）、100千伏安(千瓦)及以上的非工业用户和100千伏安(千瓦)及以上的电力排灌站。

3. 功率因数标准0.80，适用于100千伏安(千瓦)及以上的农业用户和趸售用户，但大工业用户未划由电业直接管理的趸售用户，功率因数标准应为0.85。

低压无功补偿计算低压无功补偿是电力系统中常用的一种电力补偿方式，用于解决电网中出现的无功功率过大或功率因数低的问题。

本文将对低压无功补偿的计算方法进行介绍。

低压无功补偿是指在低压电网中采用电容器或电抗器等设备来补偿无功功率。

无功功率是电力系统中的一种特殊功率，不参与能量的传输，却会影响电力系统的稳定性和效率。

当电力系统中存在大量的无功功率时，会导致电网电压波动、设备损耗增加、线路容量下降等问题。

低压无功补偿的计算是为了确定需要补偿的无功功率大小，并选择合适的补偿设备。

计算的关键是要求解出电网中的功率因数，即负载的功率因数和电源的功率因数。

计算负载的功率因数。

负载的功率因数是指负载电流与电压之间的相位差，反映了负载对电网的无功功率需求。

可以通过测量负载电流和电压的相位差，或者通过计算负载的有功功率和无功功率的比值来得到。

计算电源的功率因数。

电源的功率因数是指电源输出的有功功率和总功率之间的比值，反映了电源的负载能力。

可以通过测量电源输出的有功功率和总功率的比值，或者通过计算电源的有功功率和无功功率的比值来得到。

根据负载的功率因数和电源的功率因数，可以计算出电网中的功率因数。

功率因数的计算公式为：功率因数 = 负载的功率因数× 电源的功率因数根据计算结果，可以判断电网中的功率因数是否合理。

如果功率因数小于1，说明电网存在较大的无功功率，需要进行无功补偿。

而如果功率因数接近1，说明电网中的无功功率较小，无需进行补偿。

选择合适的补偿设备是低压无功补偿的另一个重要问题。

根据计算结果，可以确定需要补偿的无功功率大小，然后根据电网的电压等级和负载的需求，选择合适的电容器或电抗器进行补偿。

在进行低压无功补偿时，还需要考虑设备的容量和安装位置等因素。

设备的容量应根据负载的无功功率需求来确定，过小的容量无法满足补偿要求，过大的容量则会浪费资源。

设备的安装位置应选择在负载附近，以减小无功功率的传输损耗。

低压无功补偿是电力系统中常用的一种电力补偿方式，通过计算负载的功率因数和电源的功率因数，可以确定电网中的功率因数，并选择合适的补偿设备进行补偿。

供电系统无功补偿原理
供电系统无功补偿的原理主要是通过并联电容器来实现的。

感性负载在运行过程中需要建立交变磁场，这种功率叫做无功功率。

感性负载所需要的无功功率可以由容性负荷输出的无功功率来补偿。

通过并联电容器，容性负荷能够提供感性负荷所需要的无功功率，从而减少无功功率在电网中的传输，降低电网的损耗，提高功率因数。

无功补偿可以提高功率因数，是一项投资少、收效快的降损节能措施。

无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。

这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率来补偿。

当前，国内外广泛采用并联电容器作为无功补偿装置。

这种方法安装方便、建设周期短、造价低、运行维护简便、自身损耗小。

通过无功补偿，可以改善电网的电压质量，提高输电稳定性和输电能力，满足用户的用电需求，提高用电质量。

关于低压无功补偿问题的探讨【摘要】为提高系统的供电效率和电压质量，减少线路损耗，降低配电线路的成本，节约电能，通常在低压供配电系统中装设电容器无功补偿装置。

【关键词】无功功率;无功补偿0.引言无功功率在交流配电线路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。

有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。

无功功率不对外作功，而是转变为其他形式的能量。

对供、用电产生一定的不良影响，加重电网的负担，使电网损耗增加，因此需要对其进行就近和就地补偿。

根据国家有关规定，高压用户功率因数应达到0.9以上，低压功率因数应达到0.85以上。

从电网无功功率消耗的基本状况可以看出，各级网络和输配电设备都要消耗一定数量的无功功率，尤其是以低压配电网所占比重最大。

为了最大限度的减少无功功率的传输损耗，提高输配电设备的效率，无功补偿设备的配置，应按照“分级补偿，就地平衡”的原则，合理布局。

1.低压配电网无功补偿的方法随机补偿：随机补偿就是将低压电容器组与电动机并接，通过控制、保护装置与电机，同时投切。

随器补偿：随器补偿是指将低压电容器通过低压接在配电变压器二次侧，以补偿配电变压器空载无功的补偿方式。

跟踪补偿：跟踪补偿是指以无功补偿投切装置作为控制保护装置，将低压电容器组补偿在大用户0.4kv母线上的补偿方式。

适用于100kV A以上的专用配变用户，可以替代随机、随器两种补偿方式，补偿效果好。

2.无功功率补偿容量的选择方法无功补偿容量以提高功率因数为主要目的时，补偿容量的选择分两大类讨论，即单负荷就地补偿容量的选择（主要指电动机）和多负荷补偿容量的选择（指集中和局部分组补偿）。

2.1单负荷就地补偿容量的选择的几种方法（1）美国：Qc=（1/3）Pe（2）日本：Qc=（1/4～1/2）Pe（3）瑞典：Qc≤√3UeIo×10-3(kvar)Io-空载电流=2Ie(1-COSφe)若电动机带额定负载运行，即负载率β=1,则：Qo根据电机学知识可知，对于Io/Ie较低的电动机（少极、大功率电动机），在较高的负载率β时吸收的无功功率Qβ与激励容量Qo的比值较高，即两者相差较大，在考虑导线较长，无功当量较高的大功率电动机以较高的负载率运行方式下，此式来选取是合理的。
