智能颗粒强度试验机操作手册

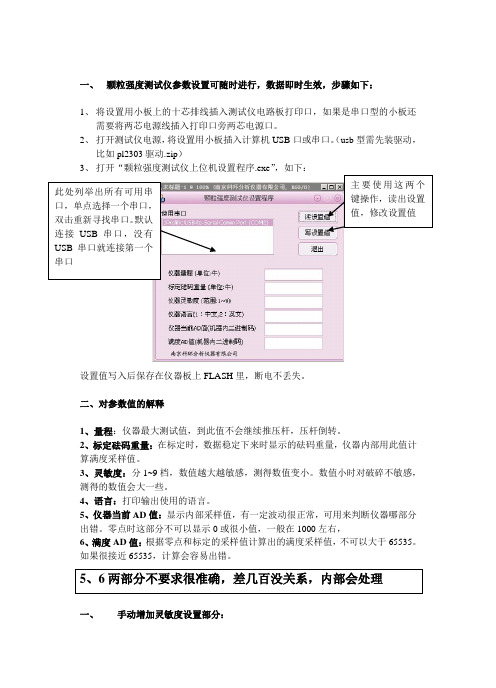

一、颗粒强度测试仪参数设置可随时进行，数据即时生效，步骤如下：
1、将设置用小板上的十芯排线插入测试仪电路板打印口，如果是串口型的小板还
需要将两芯电源线插入打印口旁两芯电源口。

2、打开测试仪电源，将设置用小板插入计算机USB口或串口。

（usb型需先装驱动，
比如pl2303驱动.zip）
3、打开“颗粒强度测试仪上位机设置程序.exe”，如下：
设置值写入后保存在仪器板上FLASH里，断电不丢失。

二、对参数值的解释
1、量程：仪器最大测试值，到此值不会继续推压杆，压杆倒转。

2、标定砝码重量：在标定时，数据稳定下来时显示的砝码重量，仪器内部用此值计算满度采样值。

3、灵敏度：分1~9档，数值越大越敏感，测得数值变小。

数值小时对破碎不敏感，测得的数值会大一些。

4、语言：打印输出使用的语言。

5、仪器当前AD值：显示内部采样值，有一定波动很正常，可用来判断仪器哪部分出错。

零点时这部分不可以显示0或很小值，一般在1000左右，
6、满度AD值：根据零点和标定的采样值计算出的满度采样值，不可以大于65535。

如果很接近65535，计算会容易出错。

一、手动增加灵敏度设置部分：
因为客户要求的灵敏度可能与我们需要的不一样，增加仪器可不连接计算机手动设置灵敏度功能，以方便客户自行修改灵敏度。

按如下操作：
1、按住启动键开机
2、显示数字闪动时，按清零键和打印键上下调整。

3、按启动键存入。

以后即按此数值工作。

YHKC-3A型自动颗粒强度测定仪操作说明YHKC-3A型自动颗粒强度测定仪的仪器说明YHKC-3A型自动颗粒强度测定仪是用来测定各种形态颗粒破碎时的强度最大值。

仪器数字显示，自动清零，具有启动，清零和打印功能。

集合各种强度测定仪的优点和适用性而研制的最新仪器，是国内最新最先进最适用的微机自动颗粒强度测定仪。

YHKC-3A型自动颗粒强度测定仪技术参数电源电压 : AC 220V ± 10%仪器精度：0.5%颗粒直径：0.3-25毫米环境温度：室温-50℃测量范围：0--300N 相对湿度 : 85%分辨率: 0.1NYHKC-3A型自动颗粒强度测定仪的正常测试：1.做好测试前准备工作，打开电源开关，仪器显示123.4，待显示0.0时，仪器方可进入测试状态．（显示其它值，请按清零键，使仪器显示0.0）2.将样品放入测试台面正中间，按启动键，电源指示灯闪烁，仪器显示当前测试序号，从1开始，电机工作运转，压杆向下推动，压杆慢慢向下压,接触样品后, 显示当前压力值，直至被测样品破碎。

瞬间电机反向运动（向上），仪器显示样品破碎强度最大值，测试结束。

准备下次测试。

每次连续测试样品1-30次,超过30次或重新测样，请按清零键,重新从1开始继续测试.3.自动颗粒强度测定仪的清零功能。

按清零键，将当前测量值做零点，显示0.0，同时清除内存数据，下次测量从序号1开始，并且推杆提升一段距离。

如果一开始推杆太靠下，可继续按清零键，直到推杆提升的位置合适。

4.自动颗粒强度测定仪的打印功能。

按打印键，将测试结果打印出来，有几个测试结果打印几个，同时显示序号。

如为空格,继续按打印键,直至打印数值.5.加砝码量与对应示值的关系仪器的标定：1.折开两边不锈钢上面的2个螺丝，将上部传动整体移开，并取下测样托盘。

2.先按住打印键，再打开电源开关，此时指示灯闪，仪器显示SS时，则仪器进入校正状态。

3.在传感器上端放上20kg标准码，显示稳定后自动变成196N，此时进入下一步操作：A：按启动键,将标定值存入单片机,并进入正常使用．B：按清零键，放弃本次标定。

YHKC-3A型自动颗粒强度测定仪—、YHKC-3A型自动颗粒强度测定仪概述本仪器采用U前最先进的微电脑控制，具有自动调零、自动判断试样破碎时的压力值、自动计算每批试样的平均值.…等功能。

体积小，灵敬度高，性能更稳定可靠，操作更方便等优点。

YHKC-2A型颗粒强度测定仪为手动加压YHKC-3A型颗粒强度测定仪为电动加压。

仪器适用于测定园球或园拄状及园片状的脆性颗粒物料的抗压碎强度。

如颗粒肥料、颗粒饲料、催化剂等的强度测定。

二、Y HKC-3A型自动颗粒强度测定仪技术性能电源:AC220伏20W. .仪器精度：1%颗粒直径：0. 3-15毫米环境温度：18-23°C量程 / 分度：8N/0. 01N； 80N / 0. 1N； 150、240、300N / 1N（N牛顿一一也可按客户需要适当扩大。

）外形尺寸：200 X 190 X 310mm三、Y HKC-3A型自动颗粒强度测定仪原理简述由传感器来的压力信号经放大后进入A/D转换器变为数字信号，送CPU分析处理后控制电机进行加压或返回。

四、Y HKC-3A型自动颗粒强度测定仪操作1、将电源插头插于有接地线的单相三孔插座，向上开启机后的电源开关，指示灯亮，数码管显示：.00或0.0、00o2、将一粒样品置于式样支座中央，按“启动"钮，数码管显示出样品顺序号1,电机同时启动，加压头向下移动对样品进行加压o （YHKC-2A 型颗粒强度测定仪，就需用手缓慢转动手轮进行加压，当样品破碎时立即停止加压。

）当样品破碎的瞬间，电机就反转提升加压头，同时显示出强度值，单位为牛顿（N） o若加压到最大量程例如80N样品仍不破碎，则显示值自动跳变为零，此粒测试无效，自动剔除。

用小毛刷清除样品支座及加压头粘付的样品碎片后乂可加上另一粒样品，再按“启动" 钮，显示序号2,开始第二粒样品的测试.........................................。

粒度测定仪器使用说明书【使用说明书】一、产品概述粒度测定仪器是一种用于测量物料颗粒的大小和分布的设备。

本使用说明书将详细介绍粒度测定仪器的使用方法和注意事项，以帮助用户正确、有效地操作和维护该设备。

二、安全注意事项1. 在操作粒度测定仪器前，确保已经熟悉设备的操作手册和安全注意事项，并穿戴好个人防护装备。

2. 确保设备通电前电源线连接正常、无损坏。

避免使用受潮、受损或不符合标准的电源线。

3. 注意防滑。

操作人员应保持干燥的手部，以防止在操作中出现滑脱或其他意外伤害。

4. 使用设备时，禁止携带杂质进入测量空间。

确保工作区域的清洁和整洁。

5. 在测量过程中，严禁随意更改设备设置或触摸内部部件。

如需进行维修或更换零部件，请联系专业技术人员。

6. 使用设备结束后，应及时关闭电源并断开电源线。

定期检查设备的电器线路和电源连接。

三、操作步骤1. 准备工作a) 将粒度测定仪器放置在平稳、干燥的操作台上。

b) 检查仪器内部是否干净，如有异物应清除干净。

c) 将待测样品准备好，并确保样品完全干燥。

d) 将合适的分析网筛安装到仪器上。

2. 启动设备a) 确保设备已连接到电源，并打开电源开关。

b) 按照仪器的说明书调整和设置测量参数。

c) 按下启动按钮，设备开始工作。

3. 进行测量a) 将待测样品放入仪器中，并根据需要调整仪器的测量时间。

b) 等待测量完成后，仪器会自动停止运行。

c) 打开仪器，取出测量完成的样品。

四、设备维护1. 每次使用后，将仪器内部清洁干净，特别是测量腔和筛网部分。

请使用专门的清洁工具和溶剂。

2. 定期检查仪器电器线路和电源连接是否正常，如发现损坏或异常情况应及时修理。

3. 切勿随意拆卸或更换仪器内部零部件，如有需要，请联系售后服务中心。

4. 存放设备时，应将其放置在干燥通风的地方，并避免阳光直射。

五、常见问题与解答Q: 为什么测量结果出现误差？A: 可能是样品质量或仪器设置参数不准确导致的。

请检查样品是否完全干燥，并重新设置仪器参数进行测量。

颗粒强度测定仪的技术指标及使用介绍简述颗粒强度测定仪主要用于测试颗粒在受力作用下的强度指标，也可以用于不同颗粒形状和颜色的比较测试。

其测量原理基于颗粒在受压时产生的应变变化，测量颗粒强度时，通常采用单颗粒压缩测试方法。

技术指标颗粒强度测定仪的技术指标是其使用的前提和基础，下面是常见的技术指标：测量范围颗粒强度测定仪的测量范围是其最大能够测试的颗粒强度值的范围，通常以N （牛）为单位。

测量精度颗粒强度测定仪的测量精度指其对颗粒强度值的测试精度。

通常是以测定误差的百分比来表示，例如1%或0.1%。

最大压缩力颗粒强度测定仪的最大压缩力通常以N（牛）为单位。

它是仪器能够承受的最大压缩力的限制，也是仪器能够测试到的颗粒强度的上限。

设计和尺寸颗粒强度测定仪的设计和尺寸可以根据实际需要进行选择。

一般来说，仪器的尺寸适中，易于携带移动，并且易于操作和维护。

电源和控制颗粒强度测定仪通常需要通过电源进行供电，具有一定的电路和控制器。

同时，还需要通过仪表实现数据采集和显示。

使用介绍颗粒强度测定仪的使用方法相对简单，以下是一些使用介绍：准备工作在使用颗粒强度测定仪进行测试之前，需要对测试颗粒进行准备，包括：•清洁：使用纯净水清洗颗粒，并放置晾干。

•筛分：选择合适的筛网将颗粒分离为一定大小范围内的颗粒。

•集合：将同一粒径的颗粒集合在一起，避免大小不同的颗粒混合在一起影响测量结果。

测试步骤实际测试中的具体步骤如下：1.将待测试的颗粒取出一定数量，并整理成一定有序的排列。

通常使用10g到20g左右的颗粒进行测试。

2.将颗粒逐渐压缩，直至颗粒破裂断裂，记录此时的力值。

3.重复执行1-2步骤，直到得到足够多的测试数据，从而得到颗粒强度的统计特征值，如平均值、方差等。

注意事项在使用颗粒强度测定仪时，需要注意以下几点：1.在测试之前，需进行仪器的检查，并对颗粒进行准备，检查仪器是否处于正常工作状态。

2.在测试时，需要将仪器在充分清洁干净的环境下使用，并避免颗粒污染，以免影响测量精度。

颗粒强度测定仪的使用如何简介颗粒强度测定仪（Particle Impact Sound Detector，PISD）是一种用于测量颗粒强度的仪器。

它可以通过碰撞声波的反射和传播来评估颗粒的耐磨性和稳定性。

原理颗粒强度测定仪的原理基于颗粒的物理性质：颗粒与表面碰撞时会产生声音。

该仪器通过将颗粒投射到平滑的表面上，测量颗粒碰撞表面后产生的声音信号。

通过对声音信号的分析，可以评估颗粒的强度和稳定性。

步骤1.准备工作首先，需要将颗粒样品准备好。

将样品放入容器中，确保颗粒充分分散，以确保测量结果的准确性。

然后，将容器固定在颗粒强度测定仪上。

2.操作仪器按下仪器上的启动按钮，将粗粒度测试器置于测试架上。

在操作仪器之前，请确保已经了解所有使用说明和预防措施。

使用时注意安全，必要时佩戴防护设备。

3.测量数据测量过程完成后，仪器将自动计算颗粒的强度和稳定性值，并将结果显示在屏幕上。

可以将数据将导出到计算机，进行分析和处理。

注意事项在使用颗粒强度测定仪时，请注意以下事项：1.禁止随意拆卸或改变仪器部件。

2.使用前必须确认仪器的各项参数是否正常，特别是电源参数，以避免器件损坏。

3.在使用时请做好防护措施，避免对眼睛、面部和手部等造成影响。

4.避免将颗粒过多的测量到同一颗粒，产生误差。

5.操作时请避免撞击或震动仪器，避免影响测量结果。

6.使用时必须根据使用说明进行操作，避免对仪器造成损坏。

结论颗粒强度测定仪是一种方便快捷的测量工具，能够评估颗粒的耐磨性和稳定性，为颗粒材料的评估和细节设计提供帮助。

使用时需要根据仪器使用说明进行操作，注意安全和数据准确性。

仪器操作手册编号：仪器名称：ZQJ-Ⅲ智能颗粒强度试验机生产商：大连智能试验机厂制造第一责任人：车晓瑞联系方式：183****6935第二责任人：史顺祥联系方式：186****2231最近一次修编时间： 2015年3月24日修编人员：车晓瑞科研中心RESEARCH AND DEVELOPMENT CENTREZQJ-Ⅲ智能颗粒强度试验机一、简介1．智能颗粒强度试验机是用以检测固体颗粒抗压碎强度的检测设备。

适用于检测催化剂、分子筛、吸附剂等固体颗粒的抗压碎强度。

2. 该机是采用电脑芯片控制核心，具有高速数据处理功能，准确无误地判断被测样品的抗压碎强度。

是集测长（面）、测压、计算、存储、显示、打印等一体化的测试设备。

3. 该机具有采样速度快、判断准确、运算精度高、操作方便等特点。

采用LCD液晶中文显示屏幕，使试验过程更加的直观快捷。

4. 仪器能储存每颗的破碎强度值，计算并存储每组的平均值（P）,变异系数（C），合格率（H）等，显示或打印出来。

5. 仪器为条状样品配备有测长（面）仪，测试结束后自动换算成单位长度（面积）的压强值及相关数据。

6. 仪器采用标准是HG/T 2782-2011，即化肥催化剂颗粒抗压碎力的测定。

7.仪器外观：图1ZQJ—Ⅲ试验机外观图图2 ZQJ-Ⅲ试验机前面板图3 ZQJ—Ⅲ试验机配带测长仪外观图二、功能键(1)试验机功能键（图2 ZQJ-Ⅲ试验机前面板）：【工作】：按此键，压头开始向下运行，接触样品开始加力，显示颗粒数和力值。

当样品破碎时，破碎值被锁定并由机器自动存储，压头复位。

进行下一颗测试，还是按此键。

Pi=Fi/LPi：第i颗的破碎强度（球形除外），单位：牛顿/厘米（N/cm）Fi：破碎时, 智能颗粒强度试验机显示的数, 单位：牛顿（N）L：试料长度的数值，单位：厘米（cm）【停止】：正在施加压力时按此键压头自动复位，数据自动剔除。

【删除】：如不想保留此颗测试结果按此键。

颗粒强度测定仪的操作颗粒强度测定仪是一种用于测试颗粒物料强度的仪器。

使用这个设备可以分析颗粒物料的质量，判断它们是否具有良好的流动性和稳定性。

本文将介绍颗粒强度测定仪的操作步骤和注意事项。

1. 仪器的准备在进行颗粒强度测定之前，需要先准备好颗粒强度测定仪。

具体步骤如下：1.将仪器放置在平稳的台面上，并保证水平度。

2.确认是否连接好了仪器的电源和通风系统，确保仪器正常工作。

3.检查仪器中是否有残留的颗粒物料，如果有，应该清理干净。

2. 样品的准备颗粒强度测定仪需要使用标准颗粒样品进行测试。

一般情况下，颗粒物料的样品可以通过筛选和称重等方式进行准备。

1.用筛子将颗粒物料分为不同的粒径。

一般选择分别为0.2mm、0.4mm、0.6mm、0.8mm和1.0mm的五个粒径的颗粒。

2.取出每个粒径的颗粒，按照一定比例进行混合，形成标准样品。

3.稳定样品温度，通常为室温。

3. 测量过程1.开机：按下电源开关，仪器开始自检，开机完成后进入待机状态，此时仪器屏幕上会出现提示文字。

2.选择测试参数：通过仪器的操作面板选择测试参数，包括测试样品的粒径、测试次数等。

3.放置样品：打开样品放置室门，将准备好的样品放置在样品平台上。

4.启动测试：关闭样品放置室门，按下测试按钮，仪器开始测试并记录数据。

一般情况下，每个样品需要进行多次测试，取平均值。

5.结束测试：测试完成后，仪器会自动停止工作，屏幕上显示出测试结果和对应的曲线图。

6.清理仪器：将样品放置室门打开，取出样品并清理平台和室内空气，清理样品后即可存放样品。

4. 注意事项1.在测试前要仔细检查仪器是否处于良好状态，特别是电源及其他部分是否正常连接。

2.测量时应将测试参数设置为标准值，否则可能会导致测试结果产生误差。

3.测量过程中应保持仪器平稳，防止因机器晃动产生干扰。

4.测试后须及时清理仪器和样品平台，以免影响下次测试的结果。

5.存放样品满足以下要求：–样品应放在干燥的地方。

颗粒强度测定仪使用说明书江苏泰州市奥普特分析仪器有限公司一、概述KQ-3数显颗粒强度仪采用先进的测量控制技术，可自动完成加力、测量显示、最大强度值的锁定及复位等操作，是一种自动化程度较高、测量范围较宽的新型仪器，该仪器具有体积小、测量值直读、精度高、使用方便等优点，是颗粒强度测定理想的新型仪器。

二、主要技术指标：1.电源电压：AC220V±10% 40W2.环境温度：0℃～40℃3.相对湿度：≤85%4.颗粒直径：≤25mm5.测量范围：5N～500N6.分辨率：1N7.测量精度：≤0.5%FS8.外型尺寸：225mm×325mm×330mm9.重量：10㎏三、使用方法1.接通电源，显示器显示000，如偏离零点过多，应用螺丝刀微调调零钮，使之为000附近。

2.将试验门窗打开，将样品置于样品盘中心位置，关好试验窗门。

按下启动键，直线电机即自动加力，接触到样品时，显示器即有实时数据输出，当样品破碎时，蜂鸣器短促鸣叫一声以作提示，受力数最大值（强度值）即被锁定，同时直线电机反向运行，直至复位状态停止。

3.继续试验时，将样品中的残留物清除，按下复位键，重复上述步骤。

4.当样品强度过大，显示数值超过500N（出厂时报警值设定在500N内），仪器蜂鸣器鸣叫，复位键上的红色发光管亮起，则提示超量程报警，直线电机自动反向运行，直至复位状态，此时显示器锁定的为无效数值。

四、注意事项1．必须提供具有良好接地线的电源插座。

2．禁止敞开试验窗门工作，以免样品破碎物飞溅伤人。

3．当颗粒强度显示大于500N时，可手动按复位，不比等待仪器自动复位。

4．仪器发生故障不得自行拆卸，应返回厂方检修，否则不予保修。

五、仪器的成套性1、KC-3数显颗粒强度仪 1台2、托盘（含支撑块） 1只3、试验窗 1只4、电源线 1根5、保险丝（3A） 2只6、合格证说明书各1份。

颗粒物测量仪使用方法说明书一、引言感谢您购买颗粒物测量仪。

本说明书将为您提供详细的使用方法和操作指南，以确保您能正确、快速地使用该测量仪，并获得准确可靠的测量结果。

二、产品概述颗粒物测量仪是一种用于检测空气中颗粒物浓度的装置。

它采用先进的传感技术和数据处理算法，能够精确地测量不同粒径的颗粒物。

使用该仪器，您可以了解空气中PM2.5、PM10等颗粒物的浓度，并及时采取相应的防护措施。

三、安全注意事项1. 请在阅读并理解本说明书的内容后再开始操作测量仪。

2. 让儿童远离测量仪，以防止意外事故发生。

3. 在使用测量仪之前，请确保环境安全，避免使用于有害气体或易燃易爆场合。

4. 遵循相关法规，如有需要，请配戴个人防护设备。

5. 在使用测量仪时，遵循正确的操作步骤，以免对自身和他人造成伤害。

四、仪器组成1. 主机：包含传感器模块、显示屏、操作按键等功能部件。

2. 电源适配器：提供电力支持和充电功能。

3. 电池：为测量仪提供移动使用的电源。

4. 布袋：用于收集采样的空气样品。

五、使用步骤1. 准备工作a. 确保测量仪已经充电或使用电池供电。

b. 检查测量仪显示屏，确认是否有足够的电力。

c. 确保仪器处于工作温度范围内。

d. 将布袋固定在仪器采样接口上。

2. 开机与校准a. 按下电源按钮，启动测量仪。

b. 等待仪器开机后，在稳定的室内环境中进行校准。

根据仪器型号和厂家指导，确定校准方法和参数。

3. 测量操作a. 将测量仪置于待测区域。

确保仪器不受他物遮挡或干扰。

b. 等待仪器稳定后，观察仪器显示屏上的测量结果。

c. 可按需要选择不同颗粒物粒径进行测量。

仪器通常支持PM2.5和PM10两种模式。

d. 监控仪器的测量结果，记录数据或设置报警阈值。

4. 结束操作a. 测量结束后，将仪器放置在稳定的地方。

b. 关闭测量仪电源，确保仪器处于休眠状态。

c. 清洁仪器表面，并将仪器放回存放位置。

六、维护保养1. 定期校准：根据仪器型号和使用频率，按照厂家规定进行定期校准操作。
