输气站场工艺流程设计精讲(集合)

输气站场工艺流程分析1.输气站场功能及种类说明输气站是输气管道工程中各类工艺站场的总称。

其主要功能是接收天然气、给管道天然气增压、分输天然气、配气、储气调峰、发送和接收清管器等。

按它们在输气管道中所处的位置分为：输气首站、输气末站和中间站（中间站又分为压气站、气体分输站、清管站等）三大类型。

按站场自身的功能可分为：压气站、分输站、清管站、清管分输站、配气站等。

2.输气站场总体控制水平及目标输气管道的总体自动控制水平应实现管道的“远程控制、无人操作、有人值守”管控模式。

“远程控制、无人操作”是指在功能上能够达到调控中心在正常工况下对输气管道的站场和监控阀室主工艺流程实现远程操作，无需现场人工干预。

“有人值守”是指站场有人值班，一旦调控中心控制出现故障，可由站场值班人员接管转为站控系统（SCS）控制。

同时，站场值班人员负责站内设备的就地巡检和辅助设备的操作。

输气管道应按照三级控制模式进行设计：调控中心集中监视和远程控制；SCS 站场控制；就地控制。

3.站场各功能区根据《输气管道工程站场工艺及自控设计规定》，将输气管道站场分为11个功能区，分别为：进出站阀组区、清管区、过滤分离区工艺管道仪表流程图、增压区、计量区、调压区、自用气区、压缩空气区、加热炉区、排污区、放空区。

4.进出站阀组区：（1）旁通阀设计：大于或等于DN500阀门，设置旁通阀，进出站阀旁通阀前后两个球阀、中间用电动调节阀；前后旁通阀常开，便于站启动；说明：LC：锁关LO：锁开NC：常关NO：常开；（2）进出站气液联动球阀和电动调节阀构成进站联合控制为实现进、出站阀组设置联合控制，（同时实现站启动控制、站正常关闭控制、站ESD控制）；进出站阀采用气液联动球阀，中间旁通阀设计电动调节阀；开启或关闭进出站球阀前，先判断其两端的差压值是否小于设定值（0.1Mpa），小于设定值则直接开启或关闭阀门；大于则先开启电动调节阀，待进出站球阀两端的差压小于设定值后，再开启或关闭电动调节阀，以确保进出站气液联动球阀的平稳开启或关闭。

输气站工艺流程输气站是指用于输送天然气的设施，它是天然气从生产地到用户之间的重要中转站。

输气站的工艺流程是指输气站在天然气输送过程中所涉及的各项工艺操作和流程控制。

下面将从输气站的组成、工艺流程以及相关设备等方面进行详细介绍。

一、输气站的组成。

1. 进气系统，进气系统是输气站的起始部分，主要包括天然气进气管道、进气调压装置和过滤设备等。

天然气从生产地通过管道输送至输气站，进入进气系统进行初步的调压和过滤处理，以确保天然气的质量和安全性。

2. 储气系统，储气系统是输气站的重要组成部分，主要包括天然气储气罐、储气调压装置和安全阀等。

储气系统可以在天然气需求量较小或供应不稳定时进行储气，以保证输气站的稳定运行和天然气的持续供应。

3. 分输系统，分输系统是输气站的核心部分，主要包括天然气分输管道、分输调压装置和流量计量设备等。

分输系统将经过初步处理的天然气进行二次调压和流量计量，然后通过管道输送至用户端，满足用户的天然气需求。

4. 安全系统，安全系统是输气站的保障部分，主要包括火灾报警装置、泄漏检测装置和紧急切断装置等。

安全系统可以监测输气站的运行状态，及时发现并处理可能存在的安全隐患，保障输气站和周边环境的安全。

二、输气站的工艺流程。

1. 进气处理，天然气从生产地输送至输气站后，首先需要进行进气处理。

进气处理主要包括初步调压和过滤，以确保天然气的质量和安全性。

初步调压可以将进口天然气的压力降低到适合输气站内部管道输送的压力范围，而过滤则可以去除天然气中的杂质和固体颗粒物。

2. 储气调压，进气处理完成后，天然气会进入储气系统进行储气调压。

储气调压可以将天然气储存在储气罐中，并通过调压装置将储气罐内的天然气压力调整到适合输送的压力范围。

储气调压可以在天然气需求量较小或供应不稳定时进行储气，以保证输气站的稳定运行和天然气的持续供应。

3. 分输调压，经过储气调压后的天然气会进入分输系统进行分输调压。

分输调压可以将储气系统中的天然气再次调压到适合用户端输送的压力范围，并通过流量计量设备进行流量计量。

天然气分输站工艺流程
《天然气分输站工艺流程》
天然气分输站是指将天然气从主要管道输送到用户终端的设施，其中包括管道和相关的配套设施。

其工艺流程主要包括天然气进站、天然气去除液态烃、天然气除水、调压除杂质、天然气调压、气体分配等步骤。

天然气分输站的工艺流程首先是天然气进站，天然气通过主要管道输送到分输站。

接着是去除液态烃，天然气中可能存在一些液态烃，需要通过分离设备将其去除。

然后是天然气除水，天然气中还可能含有水分，需要通过除水设备将其去除。

接下来是调压除杂质，天然气中可能含有一些杂质，需要通过调压器和除杂质设备进行处理。

然后是天然气调压，将天然气的压力调整到符合用户需求的标准压力。

最后是气体分配，将经过处理的天然气分配到各个用户终端。

整个工艺流程涉及到多个设备和控制系统的协作，需要确保天然气的安全、稳定和高效输送。

同时，还需要符合相关的法律法规和标准，保障环境和人身安全。

天然气分输站的工艺流程是一个复杂的系统工程，需要相关专业人员根据具体情况进行设计和优化。

通过科学合理的工艺流程，可以确保天然气的安全和可靠输送，满足用户的需求，促进社会和经济的发展。

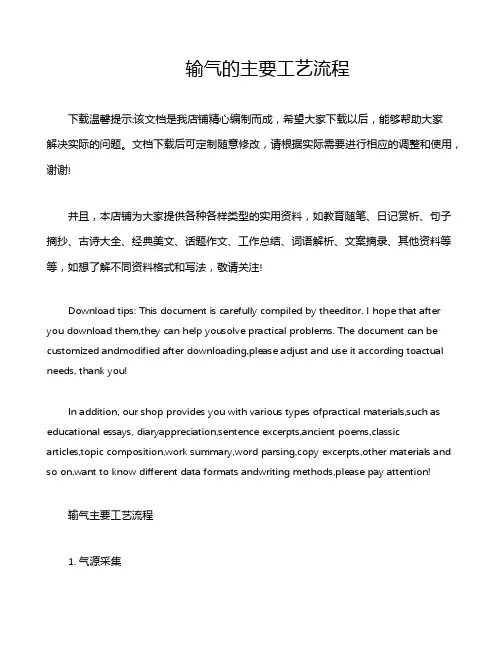

输气的主要工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!输气主要工艺流程1. 气源采集从天然气井或地下储气库中收集天然气。
