输气工艺流程常用图例

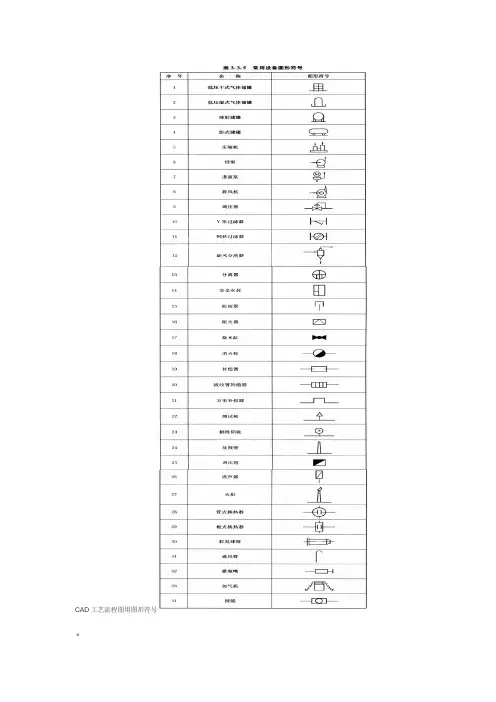

CAD工艺流程图用图形符号。

3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。

3.3.8 常用管道支座、管架和支吊架图形符号宜符合表 3.3.8的规定。

3.3.8 常用管道支座、管架和支吊架图形符号宜符合表 3.3.8的规定。

3.3.9 常用检测、计量仪表的图形符号宜符合表3.3.9的规定。

3.3.10 用户工程的常用设备图形符号宜符合表3.3.10的规定。

4 图样内容及画法4.1 一般规定4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。

4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。

有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。

4.1.3 图名的标注方式宜符合下列规定：1 当一张图中仅有一个图样时，可在标题栏中标注图名；2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。

4.1.4 图面布置宜符合下列规定：1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制；2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；3 图样的说明应布置在图面右侧或下方。

4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。

4.1.6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。

4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3…”进行编号。

4.1.8 简化画法宜符合下列规定：1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；2 两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。

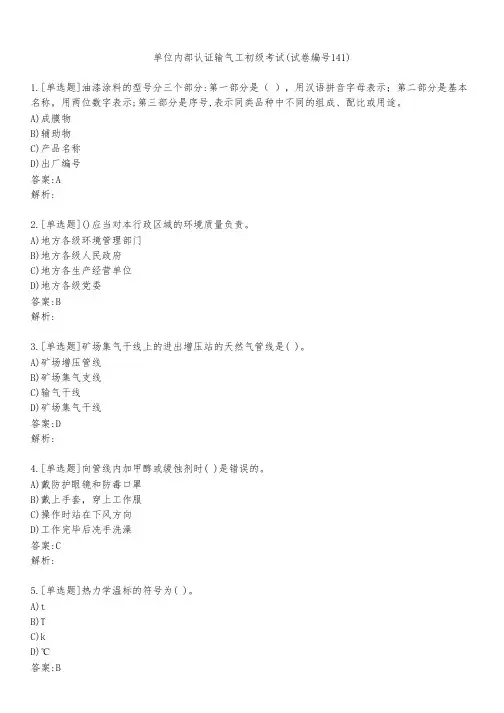

单位内部认证输气工初级考试(试卷编号141)1.[单选题]油漆涂料的型号分三个部分:第一部分是（ ），用汉语拼音字母表示；第二部分是基本名称，用两位数字表示;第三部分是序号,表示同类品种中不同的组成、配比或用途。

A)成膜物B)辅助物C)产品名称D)出厂编号答案:A解析:2.[单选题]()应当对本行政区域的环境质量负责。

A)地方各级环境管理部门B)地方各级人民政府C)地方各生产经营单位D)地方各级党委答案:B解析:3.[单选题]矿场集气干线上的进出增压站的天然气管线是( )。

A)矿场增压管线B)矿场集气支线C)输气干线D)矿场集气干线答案:D解析:4.[单选题]向管线内加甲醇或缓蚀剂时( )是错误的。

A)戴防护眼镜和防毒口罩B)戴上手套，穿上工作服C)操作时站在下风方向D)工作完毕后冼手洗澡答案:C解析:5.[单选题]热力学温标的符号为( )。

A)tB)TC)k6.[单选题]工艺流程图图例中，下面符号表示的是（ ）。

A)节流阀B)安全阀C)球阀D)平板阀答案:C解析:7.[单选题]天然气管输系统由集气、配气管线及输气干线、天然气增压站、天然气净化处理厂、（）清管站和防腐站等几个基本部分组成。

A)集输配气场站B)用户管线C)管网D)脱硫场答案:A解析:8.[单选题]下列不属于C类火灾的可燃物质是（ ）。

A)沥青B)天然气C)甲烷D)乙烷答案:A解析:9.[单选题]液位测量可以通过（ ）来反映连续生产过程是否正常，以便可靠地控制生产。

A)液位B)温度C)质量D)压力答案:A解析:10.[单选题]传热设备的自动控制，大多数情况下，被控变量是( )。

A)温度B)流量C)压力D)电量大小11.[单选题]输气场站安防设备()系统每月进行全面检查的内容包括:挂线杆、绝缘子、合金线、跨接线、接地桩、警灯、内部报警、复位开关等。

A)视频监控B)电子脉冲C)计量自控D)激光对射答案:B解析:12.[单选题]公称尺寸300mm的A型链条管子钳可夹持的管子外径为( )mm。

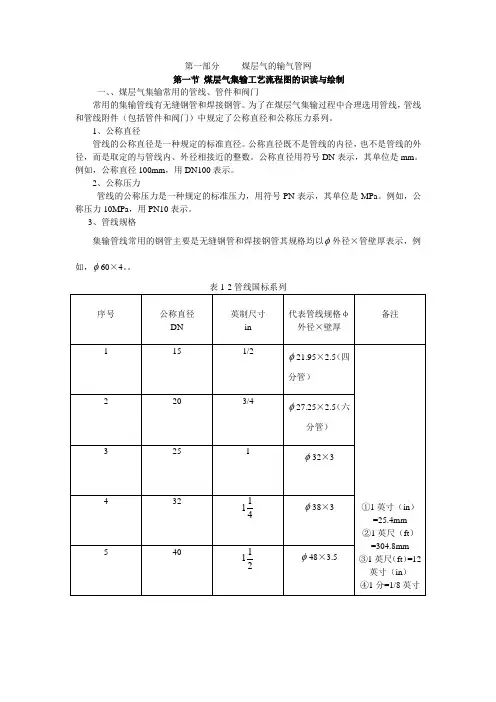

第一部分煤层气的输气管网第一节煤层气集输工艺流程图的识读与绘制一、、煤层气集输常用的管线、管件和阀门常用的集输管线有无缝钢管和焊接钢管。

为了在煤层气集输过程中合理选用管线，管线和管线附件（包括管件和阀门）中规定了公称直径和公称压力系列。

1、公称直径管线的公称直径是一种规定的标准直径。

公称直径既不是管线的内径，也不是管线的外径，而是取定的与管线内、外径相接近的整数。

公称直径用符号DN表示，其单位是mm。

例如，公称直径100mm，用DN100表示。

2、公称压力管线的公称压力是一种规定的标准压力，用符号PN表示，其单位是MPa。

例如，公称压力10MPa，用PN10表示。

3、管线规格集输管线常用的钢管主要是无缝钢管和焊接钢管其规格均以φ外径×管壁厚表示，例如，φ60×4。

4、管线的标注管线通常标注如下：管线编号按“介质代号（XX）—单元号（XX）管段好（XX）—公称通径（XX）—压力及级号）（XXX）编制表1—3管道标注释义表5、集输管件常见的集输管件有法兰、垫片、弯头、三通、盲板、丝堵、大小头等。

6、阀门阀门按用途分截断阀、调节阀、止回阀、分流阀和安全阀1）阀门的公称通径阀门的公称通径是指阀门与管道连接处通道的名义直径，用DN表示。

阀门的公称通径系列见表1-3.表1--4阀门的公称通径系列阀门的公称压力是指在基准温度下允许的最大工作压力，用PN表示。

二、煤层气集输工艺流程图煤层集输工艺流程图是流体在站内的流动过程的图样表示，它反映的是煤层气集输主要生产过程及各工艺系统间的相互关系，是站内管线、管件、阀所组成，并与其他集输设备相连的管路系统。

工艺流程图只是一种示意图，一般不按比例绘制，它只代表一个区域一个系统所用的设备及管线的走向不代表设备的实际位置和管线的实际长度。

但各区域内的设备方位尽可能与平面布置图一致，一边与总图联系和取得比较直观的形象。

在工艺流程图中，把设备和管路按顺序画在同一平面上以说明各个设备间与主要及辅助管线的联系情况三、、煤层气集输工艺流程图的绘制方法绘制工艺流程图时，可按站平面布置的大体位置将各种工艺设备布置好，然后，按正常生产工艺流程、辅助工艺流程的要求用管道、管件和阀件将各种工艺设备联系起来，即为油气集输工艺流程图。

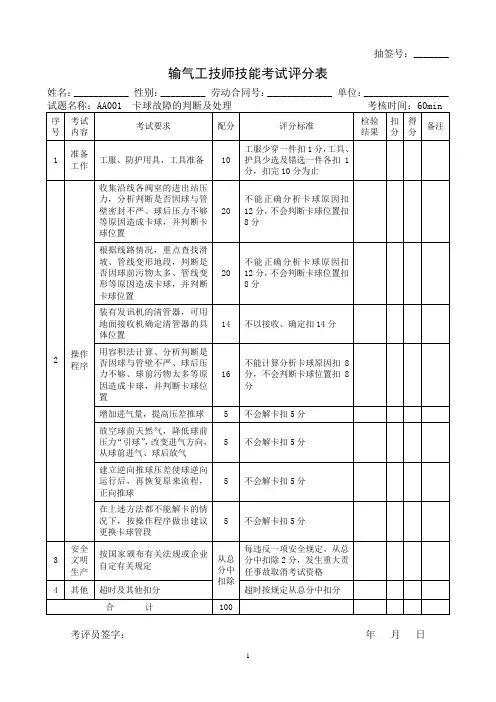

姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日抽签号：_______输气工技师技能考试评分表姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日姓名：___________ 性别：_________ 劳动合同号：_____________ 单位：_________________考评员签字：年月日。

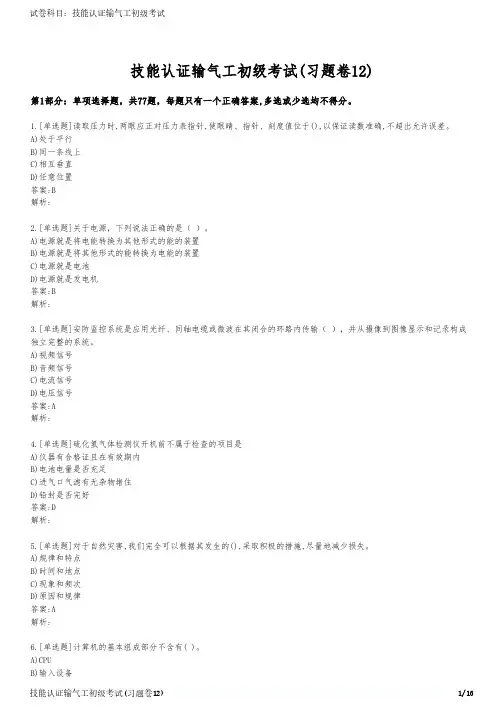

技能认证输气工初级考试(习题卷12)第1部分：单项选择题，共77题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]读取压力时,两眼应正对压力表指针,使眼睛、指针、刻度值位于(),以保证读数准确,不超出允许误差。

A)处于平行B)同一条线上C)相互垂直D)任意位置答案:B解析:2.[单选题]关于电源，下列说法正确的是（ ）。

A)电源就是将电能转换为其他形式的能的装置B)电源就是将其他形式的能转换为电能的装置C)电源就是电池D)电源就是发电机答案:B解析:3.[单选题]安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输（ ），并从摄像到图像显示和记录构成独立完整的系统。

A)视频信号B)音频信号C)电流信号D)电压信号答案:A解析:4.[单选题]硫化氢气体检测仪开机前不属于检查的项目是A)仪器有合格证且在有效期内B)电池电量是否充足C)进气口气滤有无杂物堵住D)铅封是否完好答案:D解析:5.[单选题]对于自然灾害,我们完全可以根据其发生的(),采取积极的措施,尽量地减少损失。

A)规律和特点B)时间和地点C)现象和频次D)原因和规律答案:A解析:D)输出设备答案:C解析:7.[单选题]有关天然气的说法，下面正确的是（ ）。

A)由气体组成的混合物B)天然气中没有水汽C)不可燃烧D)有明确的分子式答案:A解析:8.[单选题]天然气的密度可用（ ）求得。

A)ρ=ρiyiB)ρ=ρ1y1+ρ2y2C)ρ= ∑ρiyiD)ρ=ρ1+ρ2答案:C解析:9.[单选题]在所有用气场合，如果发生火灾时，应首先（ ）。

A)报警B)关闭气源C)组织灭火器材灭火D)关闭气源及有影响的电源答案:D解析:10.[单选题]（ ）的大小、直观地描述了交流电变化的快慢。

A)最大值B)有效值C)相位D)频率答案:D解析:11.[单选题]测量排液泵式加臭装置计量泵工作频率时，一般为s测量次，隔min测量次，以连续测量（ ）的平均值为准。

⼯艺流程图图标、符号、图⽰、标志及含义画法设备布置图的画法1）视图表⽰⽅法⽐例与图幅，分区，视图配置2）设备表⽰⽅法定型设备和⾮定型设备；同⼀位号的多台设备，在图上可画出⼀台设备的外形，其他的可以只画出基础或⽤双点画线的⽅框表⽰；设备⼀览表。

特征管⼝的⽅位⾓2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平⾯图和I-I剖⾯图。

按⼯艺要求，冷凝器E0401架空，其物料出⼝的管⼝⾼于真空受液槽V0408A和V0408B的进料⼝，物料可以⾃流到V0408A和V0408B中，为便于E0401的⽀承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。

为满⾜操作维修要求，各设备之间留有必要的间距。

剖⾯图表达了室内设备在⽴⾯上的位置关系，剖⾯图的剖切位置在平⾯图上I-I处，蒸馏釜和真空受槽A和B布置在标⾼为5m的楼⾯上，冷凝器布置在标⾼为6.95m处。

3、管道布置图3.1、管道布置图的图⽰1)⼀组视图⽤平⾯图、剖视图等表⽰整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2)尺⼨标注管道管件、阀门、控制点等的平⾯位置尺⼨和标⾼以及建筑物轴线编号、设备位号及说明等。

3)指北针表⽰管道安装的⽅位基准。

4)标题栏注写图名、图号、⽐例、修改、签字等。

5)管⼝表在图纸右上⾓，列出与所有设备管⼝有关内容的管⼝表。

3.2、管道的图⽰⽅法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换⾼清⼤图管道的连接画法管道⽤三通的表⽰法各种管道的画法c.管道附件的画法⽰例：根据图（a）所⽰管道（装有阀门）轴测图画出其平⾯图和⽴⾯图。

分析：该段管道有两部分，主管道的⾛向为⾃下向上⼀向后⼀向左⼀向上⼀向后；⽀管向左。

管道上有四个截⽌阀，上部两个阀的⼿轮朝上（阀门与管道为法兰连接），中间⼀个阀的⼿轮朝右（阀门与管道为螺纹连接），下部⼀个阀的⼿轮朝前（阀门与管道为法兰连接）。

单位招聘考试输气工高级(试卷编号1121)1.[单选题]科氏力质量流量计的传感器是根据科里奥利( coriolis)效应制成的.例如 U 型管传感器的工作原理是电磁驱动器使传感器以其固有频率振动,而流量的导入使U 型传感管在科氏力的作用下产生一种扭曲,它的左右两侧产生一个相差,根据科里奥利效应,该相位差与( )成正比.电磁检测器把该相位差转变为相应的电平信号送入变送器,再经滤波、积分、放大等电量处理后,转换成4 ~20mA 模拟信号.A)质量流量B)体积流量C)能量流量D)密度答案:A解析:2.[单选题]热电偶的组成包括( )、绝缘子、热电极、冷端、保护套管、接线盒等.A)金属导体B)冷端C)测量仪表D)导线答案:B解析:3.[单选题]热力学温度（T）与摄氏温度(t)之间的换算关系为（ ）。

A)T=t-273.15B)t=T+273.15C)T=t+273D)T=t+273.15答案:D解析:无4.[单选题]测量氨气压力时，必须釆用（ ）弹簧管。

A)不锈钢B)磷青铜C)不锈钢D)铁答案:C解析:无5.[单选题]输气技师的申报条件中规定，取得本职业（工种）高级职业资格证书( )以上的可申报技C)4 年D)3 年答案:D解析:无6.[单选题]压力调节阀内的节流针阀的作用是（ ）。

A)截断和导通流体B)调节流量C)控制气流压力D)控制作用于调节阀膜头上的压差答案:D解析:无7.[单选题]进行场站排污作业的流程操作前，首先应（ ）oA)检查排污池（罐）周边环境B)关闭上、下游C)开启排污阀D)开启排污控制阀答案:A解析:无8.[单选题]现场总线控制系统(Field Control System) 将集散控制系统DCS( )相结合的模式变成了新型的全分布式控制模式。

A)上层与下层B)高低C)集中与分散D)复杂与简易控制答案:C解析:无9.[单选题]引用误差是测量仪器示值的绝对误差除以()。

A)被测量真值B)测量范围C)测量上限D)仪表量程答案:D解析:无10.[单选题]材料的导热系数值越大,则材料导热能力().D)无规则变化答案:A解析:11.[单选题]红外线固定式可燃气体探测器由于采用久经验证的红外检测技术,不会因为某些背景气体而产生探头( )现象.A)零点漂移B)灵敏度降低C)中毒D)读数偏低答案:C解析:12.[单选题]RGC系列过滤器的结构形式分为()。

工艺流程图和管道及仪表流程图的绘制方法1总则1.1 目的为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。

1.2 范围1.2.1 本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。

1.2.2 本标准适用于北京机电院高技术股份有限公司焚烧处理装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。

对于有特殊要求的项目，须结合具体情况，灵活运用。

1.3 引用标准编制本标准时，借鉴下列标准和相关资料。

HG 20557~20559《化工装置工艺系统工程设计规定》HG/T 20646.1 《化工装置管道材料设计内容和深度规定》HG/T 20646.2 《化工装置管道材料设计工程规定》HG/T 20646.3 《化工装置管道材料控制专业技术管理规定》HG/T 20646.4 《化工装置管道材料控制专业提出的设计条件》HG/T 20646.5 《化工装置管道材料设计技术规定》HGT 20679 《化工设备、管道外防腐设计规定》HG/T 20645 化工装置管道机械设计工程规定GB/T 4272 《设备和管道保温技术通则》GB/T 8175 《设备和管道保温技术导则》GB/T 11790 《设备和管道保冷技术通则》GBJ 126 《工业设备及管道绝热工程施工及验收规范》GB 50253 《工业管道施工及验收规范》GB 50264 《工业设备及管道绝热工程设计规范》2 工艺流程图的绘制方法工艺流程图的图例见附录A 流程图代号规定。

2.1 接受条件和来源a) 设计开工报告；（设计主责）b)工程设计基础资料；（设计主责）c)材料备忘录；（设计主责）d)工艺设备表或工艺发表的文件；（设计主责）e)用户的规定和说明；（用户文件）f)设备数据表和图；（设备设计者）g)机泵数据表；（设计主责）h)操作要求；（设计主责）i)工艺控制图或工艺控制要求；（控制主责）j)设备布置图；（设计主责）2.2 名称定名为工艺流程图（简称PFD）。

2023年石油石化职业技能鉴定《输气工》考试历年真题摘选附带答案第1卷一.全考点综合测验(共20题)1.【判断题】因为只能旋进漩涡流量计具有机械传动部件，虽然该仪表读书直观，但可靠性差，容易受腐蚀2.【判断题】容积式流量计具有精度高、量程比较宽的特点3.【判断题】放空管的作用是紧急放空4.【判断题】操作止回阀执行机构，可开、关止回阀5.【填空题】差压计工作原理是被测介质的高低压力分别作用在差压计的（）上，填充液把两隔离膜片的压力信号传送到（）上，（中心测量膜片）夹在两金属膜片之间，形成电容，由于作用在中心膜片上的两个压力大小不一样，使中心膜片产生（），中心膜片的（）引起引起电容容量产生变化，位移大电容变化大，说明压差大，有一专门检测电容变化的电路将电容的变化转化为电信号电流的大小。

通过检测电流的大小就能检测出差压的大小。

6.【判断题】升高天然气的水露点，可以防止水合物的生成7.【填空题】灭火器材（）检查一次，除在检查卡上标注并签名外，还应记录在消防设施检查台帐上。

8.【填空题】应严禁在球阀前后存在（）的情况下强行操作，球阀只能在（）状态下操作。

9.【判断题】油漆涂料型号是第一部分成膜物是两位数字表示10.【判断题】手工除锈劳动强度小，工作效率低，质量不稳定，劳动保护差11.【判断题】根据天然气组成，天然气可分为干气、湿气和酸性气12.【判断题】测量中，皮尺要拉直，但不要拉的过紧，以免拉断尺带，也不可能将尺带拉的太松，以免影响测量的准确性13.【填空题】站场可燃气体探测器报警点的设置：一级报警（）LEL，二级报警（）LEL。

14.【判断题】点画线不能用于节圆和节线15.【判断题】工艺流程图图例中，下面符号所表示的设备是三通阀16.【判断题】圆形漆刷主要供清除机器、仪表等表面上的灰尘17.【判断题】直线平行投影面，投影成一点18.【判断题】输气场站消防水管线按涂色要求应是绿色加红色色环或红色19.【填空题】干气密封过滤器差压达到（）kPa时报警。

外部的煤用火车或汽车运进厂后，由螺旋卸车机（或汽车卸车机）卸入缝式煤槽，经运煤皮带送到贮煤仓，经碎煤机破碎后，再由运煤皮带机送到煤仓间，经磨煤机粉末处理后被送到锅炉燃烧，加热锅炉的水，使其变为高温高压蒸汽，之后，高温高压蒸汽被送往汽轮机膨胀做功，推动转子高速旋转，从而带动发电机发电。

从汽轮机出来的热蒸汽通过冷凝器冷却成凝结水，经处理后循环使用。

锅炉烟气经脱硝、除尘、脱硫后经烟囱排到空气中。

以下根据单元划分对各系统的工艺流程和设备布局进行详细叙述。

各种职业病危害因素标注：1 煤尘、2 矽尘、3 石灰石尘、4 石膏尘、5其它粉尘、6噪声、7 高温、8 辐射热、9 全身振动10 一氧化碳、二氧化碳、二氧化硫、一氧化氮、二氧化氮、11 工频电场、12 六氟化硫、13 盐酸、14 氨、15 肼。

16 硫化氢、17 氢氧化钠、18 硫酸、19 二氧化氯、20 甲酚。

2.7.1 输煤系统：自备热电厂改造工程建设时，电厂燃煤厂外运输采用火车来煤与公路汽车运输相结合的方式。

拟从原有该项目铁路专用线上接出电厂运煤铁路专用线，所需燃料可方便地运送入厂。

在厂址西侧与该项目的运煤通道相连，为燃料运输车辆的出、入口。

本电厂燃用煤种为原煤。

锅炉对燃料粒度要求：粒度范围w 30mm。

输煤系统中设有三处交叉。

火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均可实现带式输送机甲、乙路的切换运行。

2.7.1.1 火车来煤：火车来煤由该项目内部铁路将煤运至煤场，煤受卸设施为双线缝隙式煤槽。

煤沟设计长150m ，配三台螺旋卸车机将煤卸入缝式煤沟，煤沟上口宽13m ，有效容量约4000t ，可存放3 列车的来煤量。

火车煤沟下部皮带机头部、筒仓下部皮带机头部、进煤仓间皮带机头部通过交叉均为带式输送机甲、乙路的切换运行。

2.7.1.2 汽车来煤汽车来煤为与大同路相连的该项目运煤通道将煤运至煤场。

汽车来煤采用自卸或机械卸车的方式将煤卸入地下缝式煤槽，煤槽上口宽8m ，长约94m ，有效容量约2500t 。

2023年石油石化职业技能鉴定《输气工》考试历年真题摘选附带答案第1卷一.全考点综合测验(共20题)1.【判断题】青壳纸最好用在高压下2.【判断题】天然气的相对分子质量随组成不同而没有变化3.【判断题】因为只能旋进漩涡流量计具有机械传动部件，虽然该仪表读书直观，但可靠性差，容易受腐蚀4.【判断题】输气管线管壁因腐蚀，强度降低或穿孔，会引起爆炸及火灾事故，而且事故发生具有偶然性5.【判断题】喷漆枪的用途是将油气等涂料喷涂在各种机械、设备、车辆、船舶、器具、仪表等物体的表面上6.【判断题】小型阀门采用手动传动机构7.【判断题】氮气在天然气中的含量一般在10%以下，也有高达50%以上的情况，所以天然气经加热处理可制得氮气8.【判断题】压力表所指示的压力叫绝对压力。

9.【判断题】加注防冻剂可使天然气温度升高，防止水合物的形成10.【填空题】站控室远控操作气液联动阀应使气液联动阀就地远控选择器保持在（）状态。

11.【判断题】与W面平行且与V、H面垂直的平面是铅垂面12.【判断题】微型计算机在打印、显示流量、压力等参数时，具有自校功能13.【填空题】电气设备着火不能使用（）灭火。

14.【判断题】龙门台虎钳可用来切割管子15.【填空题】流量是指在（）时间内通过封闭管道或有效截面的（）。

16.【填空题】灭火方法（）（）（）。

17.【判断题】自立式压力调节阀不需要外来能源，直接利用管道内天然气的压能来驱动调节机构，实现压力、流量等工艺参数的调节18.【判断题】4型管子割刀切割的管径是50-100mm19.【判断题】蝶阀密封性好，可以达到无泄漏，适用于各种流体20.【填空题】旋风分离器的总体结构主要由（）、旋风分离组件、（）、（）和进出口接管及人孔组成。

第2卷一.全考点综合测验(共20题)1.【填空题】进行氧化反应，失去电子的电极叫（），进行还原反应，得到电子的电极叫（）。

2.【填空题】( ）和（）监视是ROTORK 电动执行器的基本功能之一3.【判断题】工艺流程图图例中，下面符号所表示的设备是三通阀4.【判断题】楔式闸阀可用于调节和节流5.【判断题】电动角像磨光机，配用钢丝刷可进行除锈6.【判断题】手工除锈劳动强度小，工作效率低，质量不稳定，劳动保护差7.【填空题】阀套式排污阀或节流截止放空阀通过（）来判断阀位指示。

输气工高级考试(试卷编号161) 1.[单选题]安全标志表达的含义是（ ）。

A)当心消除静电B)禁止消除静电C)可以消除静电D)必须消除静电答案:D解析:无2.[单选题]在安装双向清管收发装置球筒时,应( )安装.A)倾斜8度B)水平C)倾斜10度D)任意答案:B解析:3.[单选题]牺牲阳极保护的优点之一是保护（）利用率高。

A)电流B)电压4.[单选题]在20℃时,水银在玻璃毛细管中下降的高度为()mm。

A)10.25/DB)10.05/DC)10.15/DD)10.35/D答案:C解析:5.[单选题]管道自动化系统中使用的自动化仪表按用途不同，可分为检测仪表、显示仪表、（ ）执行器A)气动仪表B)电动仪表C)调节控制仪表D)参数记录仪表答案:C解析:无6.[单选题]先导式安全阀的先导阀主要由调压螺钉、( )、喷嘴挡板、小阀体、节流件组成.A)微调弹簧B)波纹膜片C)膜片D)导压管答案:A解析:7.[单选题]对超压或欠压切断的切断阀,缓慢地提高可控辅助压力,记录下超压切断压力值,再将压力恢复至调压阀设定点,并使切断阀复位,然后缓慢降低可控辅助压力,检查( )切断压力.A)截断阀B)欠压C)超压D)辅助压力答案:B解析:8.[单选题]职业病防治工作坚持（ ）的方针。

A)预防为主、防治结合B)预防为主、全员参与9.[单选题]欧姆定律公式可以表明，流过电阻的电流与电阻两端的电压（）.A)成正比B)成反比C)无关D)关系变化无规律答案:B解析:10.[单选题]分离器按形状可分为立式分离器、卧式分离器和（ ）分离器。

A)圆柱形B)球形C)三相D)百叶窗式答案:B解析:无11.[单选题]下列爆炸现象属于化学性爆炸的是（ ）。

A)管线因为受内腐蚀作用，壁厚减薄,承压能力降低而引起的爆炸B)违反操作规程，设备超压而引起爆炸C)天然气与空气混合物遇自燃的硫化铁粉而爆炸D)氧气瓶受高热作用而爆炸答案:C解析:无12.[单选题]截止阀阀芯处0形密封圈损坏导致的阀门、阀门内漏的处理方法是（）A)反复快开快关阀门B)加力关闭阀门C)修复0形密封圈D)更换同规格0形密封圈答案:D解析:无13.[单选题]超声波流量计所用的声波频率为（）.A)0~100kHzB)100~200kHzC)20kHzD)200kHz以上14.[单选题]旋塞阀的注脂嘴损坏、严重生锈或泄漏,应该( ).A)清洁B)调整C)更换D)堵漏或除锈答案:C解析:15.[单选题]《天然气》(GB 17820-2018)的气质标准规定天然气的一类气的高位发热量应大于或等于()。

输气工初级试题带答案一、判断题（共50题，共100分）1. 天然气净化厂的任务是将天然气中的含硫成分和液态水脱除，使之达到天（江南博哥）然气管输气质要求正确答案：错误2. 天然气水合物是水与天然气中的组成发生化学反应的结果正确答案：错误3. 天然气处于高压、低温就会形成水合物正确答案：错误4. 水合物的形成不会对输气生产有太大的影响正确答案：错误5. 升高天然气的水露点，可以防止水合物的生成正确答案：错误6. 加注防冻剂可使天然气温度升高，防止水合物的形成正确答案：错误7. 清管站的任务是收发清管球正确答案：错误8. 防腐站内只对管线进行阴极保护，防止管线外壁腐蚀正确答案：错误9. 集气站可分为常温分离集气站和低温分离集气站梁中正确答案：正确10. 输配气终点站的任务就是将上站输来的天然气净化、分离、除尘、调压、计量后输往下站正确答案：错误11. 放空管的作用是紧急放空正确答案：错误12. 为了安全、经济、连续的输送天然气，管线必须保证有完善的结构和严密性正确答案：正确13. 试验压力是为了对管道进行强度试验而规定的压力正确答案：错误14. 水套炉加热法的热效率高，加热量不大正确答案：错误15. 旋塞阀作开启或关闭管道介质之用，也可作节流用正确答案：正确16. 楔式闸阀可用于调节和节流正确答案：错误17. 平板阀在使用中要定期排放阀体内的污水和污物18. 截止阀有节流作用，但一般不允许作为节流阀正确答案：正确19. 对于尺寸比较大的球阀，由于球体重量大，其执行机构是借助液压、电力来实现正确答案：正确20. 自立式压力调节阀不需要外来能源，直接利用管道内天然气的压能来驱动调节机构，实现压力、流量等工艺参数的调节正确答案：正确21. 当输气站设备压力超过压力给定值时，值班人员应开启安全阀，排放设备内的天然气，泄压报警正确答案：错误22. 节流阀安全时不需要注意方向正确答案：错误23. 蝶阀密封性好，可以达到无泄漏，适用于各种流体正确答案：正确24. 操作止回阀执行机构，可开、关止回阀正确答案：错误25. 小型阀门采用手动传动机构正确答案：正确26. 长期吸入低浓度的硫化氢和短期迅速地吸入高浓度的硫化氢都会产生中度中毒现象。
