1.范围本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力PN1.0MPa~4.0MPa(ANSI CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。
2.用途2.1主要开启或关闭管道和设备的介质用，作调节、截流和止回使用。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.2.3铸铁阀门适用于水、气体介质。
2.3适用温度取决于阀座的材质。
PTFE（聚四氟乙烯）≤130℃不锈钢+复合体≤425℃橡胶≤60℃3.结构3.1蝶阀基本结构见图13.2易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。
4.操作4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转90°开启或关闭阀门。
4.2对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。
4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装时拧紧连接螺栓的拧紧力应均匀合适。
5.7本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。
5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。
5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。
若损坏失效，应及时修理或更换。
5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。
HD系列液控缓闭止回蝶阀使用说明书苏州高中压阀门厂有限公司目录1. 概述............................. .. (1)2. 用途及特点 (1)3. 产品型号编制说明 (2)4. 性能参数及特点 (2)5. 结构说明 (3)6. 操作说明 (4)7. 安装与调试维护 (6)8. 故障及排除方法 (9)9. 阀门成套供应范围 (10)10.附件 (10)1.概述HD系列液控缓闭止回蝶阀是目前国内外较先进的管路控制设备，主要安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。
工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路的可靠截止，起到保护管路系统的作用。
也有安装在各种管路系统上，做截止阀用。
我公司生产的液控缓闭止回蝶阀性能稳定、安全可靠、结构简单、体积小、自动化程度高、功能齐全、流阻系数小、维修方便。
液压站和电气控制箱可安装在阀体上，也可以与阀体分离就近布置；阀门可水平布置，也可以垂直布置。
可以根据用户的特殊要求单独进行开发设计，来满足广大用户对该类产品的需要。
2.用途及特点2.1 可取代水泵出口处原电动闸阀和止回阀的功能，并把机、电、液系统集成为一个整体，减少占地面积及基建投资。
2.2 “液压执行机构”，采用先进技术的优化型齿轮齿条式结构，所有液压元件都为内置集成式，安全可靠和运行平稳。
性能远高于目前国内其他厂家的同类产品。
“特制行程反馈装置”，是采用“防水、防尘、防撞击”技术制造，是目前国内外厂家少有的产品细节设计。
国内外其他厂家的产品中行程开关多为裸露在外，经常有行程开关失灵或损坏现象发生，严重影响阀门的正常工作。
2.3电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵、及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。
蝶阀技术说明一、用途本系列蝶阀适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、结构特点蝶阀具有体积小、安装方便、开关时间短，适用的压力、温度范围大等特点，是各种管路上常用的截断阀，用于截断或接管路中的介质。
■结构简单，体积小，重量轻■低压下，可以实现良好的密封■启闭方便迅速、省力、流体阻力小，可以经常操作■调节性能好二、标准与规范四、安装阀门的安装要求阀门安装时，阀门的操作机构离操作地面最宜在1.2m左右，将与胸口相齐。
当阀门的中心与手轮离操作地面超过1.8m时，应对操作较多的阀门和安全阀设置操作平台。
阀门较多的管道，阀门尽量集中在平台上，以便操作。
对超过1.8m并且不经常操作的单个阀门，可采用链轮、延伸杆、活动平台以及活动梯等设备。
当阀门安装在操作面以下时，应设置伸长杆，地阀应设置地井，为安全起见，地井应加盖水平管道上的阀门的阀杆，最好垂直向上，不宜将阀杆向下安装。
阀杆向下安装，不便操作，不便维修，还容易腐蚀阀门出事故。
落地阀门不要歪斜安装，以免操作不方便。
并排管线上的阀门，应有操作、维修、拆装的空位，其手轮间净距不小于100mm，如管距较窄，应将阀门错开摆列。
对开启力大，强度较低、脆性大和重量较大的阀门，安装前要设置阀架支承阀门，减少启动应力。
◆安装阀门时，靠近阀门的管子使用管钳，而阀门本身则要使用普通扳手。
同时，安装时，要使阀门处于半闭状态，防止阀门发生转动和变形。
◆阀门正确安装应使内部结构形式符合介质的流向，安装形式符合阀门结构的特殊要求和操作要求。
特殊是要注意有介质流向要求的阀门应按工艺管道的要求安装。
阀门的布置要方便合理，操作人员容易接近阀门，对于升降阀杆式阀门，要留出操作空间所有阀门的阀杆要尽量朝上安装并垂直于管道。
阀门连接面的安装◆安装端部采用螺纹连接的阀门，应使螺纹拧入阀门的深浅适宜，螺纹拧入过深压紧阀座，将影响阀座和闸板的良好配合，拧入过浅，将影响接头的密封可靠性，容易引进泄漏。
蝶阀使用说明书1.用途：蝶阀是常用的截断阀之一，主要用来接通和截断管道中的介质，也可以适当起调节介质流量的作用。
2.产品描述2.1蝶阀是随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。
2.2这种阀门的设计和制造标准为GB/T12238。
2.3安装图纸、适用工作温度，工作压力和主要材质都在样本中有详细说明。
3.储存、维修、安装和操作。
3.1储存和维修3.1.1阀门应储存在室内干燥并且通风的环境中。
两端应用盖子封住。
3.1.2阀门储存很长一段时间后应进行定期检查和清洁。
尤其要清洁密封座和蝶板以保护密封表层不受影响。
3.1.3如果储存时间超过12个月，阀门应该重新检测结构和性能。
同时进行记录。
3.1.4阀门在安装以后要定期进行检修。
检修内容如下：(1) 密封座(2) O型圈(3) 阀杆和填料(4) 阀体和蝶板上的锈斑3.2安装3.2.1保证阀门标志（型号、公称通径、公称压力、材质、）在安装前符合管道系统的要求。
3.2.2安装前仔细检测通道和密封面；任何污垢都应该清除。
3.2.3阀门应该安装在便于检测和操作的地方。
最好的位置是在立式安装。
3.2.4不适合安装在工作压力较大的环境，避免阀座损坏。
3.2.5应避免来自于支撑物、附件、管道等高压。
3.2.6安装后，在进行管道系统压力检测时，阀门应该完全开启。
3.2.7如果管道有足够的强度承受阀门重量和操作力矩，就不需用支撑点。
否则就需要。
3.3使用和操作3.3.1 在介质高速流动时，阀门必须完全开或全闭式，以避免密封面损伤。
3.3.2 当开启或关闭阀门时,可用其它工具代替手轮。
3.3.3在工作温度下，工作压力不应该超过最大允许的工作压力允许的最大工作压力为：PN10；温度范围是–10℃≤T≤100℃。
3.3.4在工作温度下，确保瞬间压力小于最大允许工作压力的1.1倍。
3.3.5在工作温度下,在管道中安装安全装置来防止工作压力超过最大允许压力值。
3.3.6禁止在运输\安装操作中撞坏阀门。
电动蝶阀使用说明书(中英文)电动蝶阀Electric Butterfly Valve使用说明书Operation Manual一、用途Ⅰ.Application本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。
它对气体半流体等管道中的介质按不同的信号，改变其流量的大小，从而达到自动调整风量，实现自动控制。
体阀采用优质钢板焊接结构，具有传动轻巧灵活，密封性能好，开闭时间短，切断速度快，能可靠的杜绝事故的发生。
This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable.二、结构及工作原理Ⅱ.The structure and Working principle1、电动蝶阀由电动执行机构和蝶阀组成，有关电动执行机构作用原理，使用维护等参阅电动执行机构说明书。
1、The electric butterfly valve is composed of electric executestructure and butter fly valve. The relative electric execute. Working principle and main is refer to the operation manual of electric executor.2、电动蝶阀按作业方式可分为电开式和电关式两种。
液控蝶阀的设计和使用说明书（初步）：1）阀门主要部件的预估重量及其运输、吊装、拆卸方法；存储、运行及维护方法等。
阀门主要部件的预估重量表运输、吊装、拆卸方法；存储、运行及维护方法等。
吊装及调试维护吊运运输起吊时不得翻转、倒放；开箱后用吊车运蝶阀，起吊时注意在四个起吊点中选取平衡位置。
大修起吊前，重锤式阀门应将重锤从阀门本体拆下。
吊装过程应注意缓慢、平稳、轻放。
储存本阀长时间存放时，应放于干燥处，封闭二端通道，在加工面涂上防锈油。
临时停放时可在外墙板位置增加辅助支撑以保持平稳。
半年不安装，液压系统需清洗换油。
✧本阀禁止露天存放。
安装安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体内孔及蝶板、检查各部位有无损坏现象，各零部件联接螺栓是否紧固。
正、反装液控蝶阀均按图7所示安装，即用作水泵出口止回阀或水轮机进口阀时，水泵或水轮机均位于阀门的无阀杆侧。
阀门中心距水泵出口距离应在2米以上，并尽可能大，以减少泵出口紊流流态对阀门的不利影响。
若本阀安装在管道中的其他位置，应以阀门全关实现密封时的管道介质压力方向来确定阀门安装方位，即高压一侧应位于阀门的有阀杆侧。
蝶阀安装在基础上应校正水平，保证阀轴不倾斜。
阀门支脚及辅助支撑主要用于保证阀门安装运行平稳，不宜大量承受与其垂直的管道轴向水推力；轴向水推力应通过阀前或阀后管道传递到承重基础上。
调试系统各电液元件在厂内均已调试到位，若需现场调试，主要注意以下事项：All the检查手动启闭功能。
✧接上总电源，点动电机观察电机风叶，顺时针旋转则接线正确。
✧常开截止阀应打开，常闭截止阀应关闭。
✧溢流阀先全部打开，开阀时慢慢上调，压力上升，最终调定压力应大于高压力开关KP1设定值1~2MPa。
压力调定后用锁紧螺母锁定。
压力控制器上、下限设定值为7~11MPa。
✧通过油缸上的快、慢关节流阀进行快慢关速度调节。
两节流阀为快慢快慢 360度循环调节，速度调定后用锁紧螺母锁定。
✧阀门启闭、锁定投入与锁定解除(如果有的话)动作到位后，相应各位置开关均应有信号输出。
General• Size: 2”–12”• Outer Body: Glass-fi lled PP• Material: PVC, CPVC, PROGEF® Standard PP, ABS, SYGEF® Standard PVDF• Seals: EPDM, FPM, PTFE/FPM• Stem: 316 stainless steel• Voltage: 100-230VAC, 24VAC/DC• Connection: Both ANSI 150 and DIN 2501• Actuator Housing: Glass-fi lled PP• Manual Override: Integrated• End Stops: Open, close, programmable middle position• Position Indicator: LED, optical, integrated• Position Feedback: Open, close, middle• Heater: 10 position adjustable Specifi cationThe Type 145 Electrically Actuated Butterfl y Valve shall be wafer style compatible with both ANSI B16.5 150 lb and DIN 2501 fl ange patterns. The disk operation shall utilize double eccentric design principles. The shaft shall be non-wetted by a bushing assembly with double O-ring seals and fi xed at both ends. The face seal shall be a Q-ring compatible with fl at and serrated fl ange adapters. The face, disk and shaft seals shall operate independently. The wetted body and disk shall be of like materials. Valves shall be rated for bidirectional use. The operator mounting fl ange shall be comply with ISO standards. All valves shall be tested in accordance to ISO9393 and designed to ISO16136 standards. All valves shall be manufactured under ISO9001 for Quality and ISO14001 for Environmental Management. Following assembly, every valve shall be tested and certified bubble tight exceeding Class VI standards.2Electric ActuatorIntermediate KitType 567 Butterfl y ValveOptional Features• Positioner : Current, voltage • Network : Profi bus DP• Fail Safe Return : Battery back up, externally powered board • Smart Module : Cycle monitoring, cycle counter, cycle exten-sion, motor current monitoring• Manual Loading Station : Local control box • Protection Class : IP67 with conduit connection • Stem Extension : Two piece stainless steel • Shaft : Titanium, Hastelloy-C• Hardware : Alternatives available upon request • Cleaned : Silicone free/oil freeMaterial Specifi cationPVC valves shall meet ASTM D1784 cell classifi cation 12454 standards. CPVC valves shall meet ASTM D1784 cell classifi -cation 23447-B standards. PP valves shall meet ASTM D5847-14 cell classifi cation PP0510B66851 standards. ABS valves shall meet ASTM D3965 cell classifi cation 42222 standards. PVDF valves shall be type 1, grade 2 according to ASTM D3222 standards. Valves of all materials shall be RoHS compliant.Actuator Certifi cations/Compliance• Machinery Directive 2006/42/EC, Annex II B • EMV Directive CE 2004/108/CE • EMV VDE 0843 Section 20• Low Voltage Directive CE 2006/95/CE • Vibration Testing EN 60068-2-6• Interface ISO 5211• Actuators for Inustrial Valves EN 15714-2Key Valve Certifi cations• NSF 61: PVC and CPVC• FDA CFR 21 177.1520: PP and PVDF • FDA CFR 21 177.2600: EPDM and FPM • FDA CFR 21 177.1550: PTFE • ABS : All materials• USP Class VI (physiological non-toxic): EPDM, FPM, PTFE,PP and PVDFComponentsActuator Technical Data(1) Overload protection of the motor is dimension e d so that the motor and the power supply board are protected. As soon as the load is within the torque range, the actuator will begin operating again.CPVC PVCPressure Temperature CurvesThe following graphs are based on a 25 year lifetime water or similar media applicationTechnical DataVacuum ServicePressure-TemperatureMaterial Temperature Range (ºF)Max Pressure (psi)PVC32 to 140150CPVC32 to 176 150PP32 to 176150ABS-40 to 140150PVDF-4 to 284150The Type 147 is rated for full vacuum service. Maximumdiff erential pressure of 15psi at 122ºF.4The following tables are shown in inches unless otherwise specifi edThe following tables are shown in inches unless otherwise specifi ed。
L B精选电液执行机构说明书Document number：BGCG-0857-BTDO-0089-2022第一部分产品描述LBZN 滑阀电液执行机构借鉴以往国内外同类产品在技术、工艺和控制理念等方面的许多成功之处，采用了当今先进的控制技术和可靠的元件，优化了控制回路，是面向石化行业，兼滑阀、塞阀、蝶阀等多种阀门控制的升级换代产品，具有工作可靠、功能丰富、指标优良等显着优点。
LBZN 滑阀电液执行机构由ISA 智能控制器、电气控制箱、接线箱、红外遥控器、油源及液压控制回路、执行机构及位移传感器等组成。
LBZN 电液执行机构具有以下主要特点：使用了智能化的iSA 控制器，使阀门控制和综合管理功能得到大幅度提升。
通过红外遥控器，用户可以在不打开防爆箱门的情况下，设置和浏览各种控制和运行参数充分保证了设备和装置的防爆安全性。
采用定量泵，以间歇或连续方式运行，降低系统能耗，延长了泵的使用寿命。
具有手动、点操和调节三种阀位控制方式，三种方式独立并联，增加了产品的整体可靠性。
使用高性能电液比例阀，显着提高系统的抗油液污染能力。
1. 产品结构LBZN 滑阀电液执行机构由以下部件构成：iSA 控制器及其辅助部件（红外遥控器、电气控制箱、接线箱等）。
油源及液压控制回路，包括液位/温度开关、压力传感器、卸荷电磁阀、点动电磁阀、电液比例阀、电机-泵组合等。
执行机构，包括油缸、手动机构、位移传感器等。
图1：LBZN 滑阀电液执行机构——控制系统图2：LBZN 滑阀电液执行机构——控制系统与控制附件图3：L B Z N 滑阀电液执行机构——手动机构部分2. 技术规格.技术指标. 工作参数3. 工作原理图4：LBZN 滑阀电液执行机构系统框图图5：L B Z N 滑阀电液执行机构系统原理图图中所注，为用户定制的双泵配置。
. 压力控制功能LBZN 具有灵活的系统压力控制功能，根据阀门动作的频度不同，用户可以将泵设置为间歇运行方式和连续运行方式。

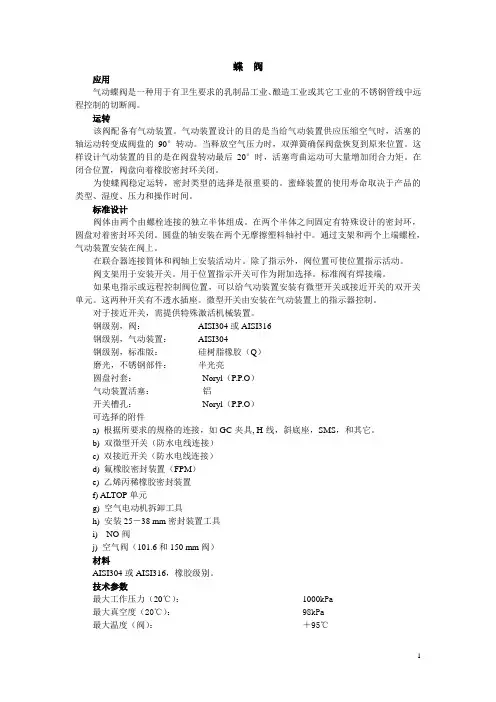

蝶阀应用气动蝶阀是一种用于有卫生要求的乳制品工业、酿造工业或其它工业的不锈钢管线中远程控制的切断阀。
运转该阀配备有气动装置。
气动装置设计的目的是当给气动装置供应压缩空气时，活塞的轴运动转变成阀盘的90°转动。
当释放空气压力时，双弹簧确保阀盘恢复到原来位置。
这样设计气动装置的目的是在阀盘转动最后20°时，活塞弯曲运动可大量增加闭合力矩。
在闭合位置，阀盘向着橡胶密封环关闭。
为使蝶阀稳定运转，密封类型的选择是很重要的。
蜜蜂装置的使用寿命取决于产品的类型、湿度、压力和操作时间。
标准设计阀体由两个由螺栓连接的独立半体组成。
在两个半体之间固定有特殊设计的密封环，圆盘对着密封环关闭。
圆盘的轴安装在两个无摩擦塑料轴衬中。
通过支架和两个上端螺栓，气动装置安装在阀上。
在联合器连接筒体和阀轴上安装活动片。
除了指示外，阀位置可使位置指示活动。
阀支架用于安装开关。
用于位置指示开关可作为附加选择。
标准阀有焊接端。
如果电指示或远程控制阀位置，可以给气动装置安装有微型开关或接近开关的双开关单元。
这两种开关有不透水插座。
微型开关由安装在气动装置上的指示器控制。
对于接近开关，需提供特殊激活机械装置。
钢级别，阀：AISI304或AISI316钢级别，气动装置：AISI304钢级别，标准版：硅树脂橡胶（Q）磨光，不锈钢部件：半光亮圆盘衬套：Noryl（P.P.O）气动装置活塞：铝开关槽孔：Noryl（P.P.O）可选择的附件a) 根据所要求的规格的连接，如GC-夹具, H-线，斜底座，SMS，和其它。
b) 双微型开关（防水电线连接）c) 双接近开关（防水电线连接）d) 氟橡胶密封装置（FPM）e) 乙烯丙稀橡胶密封装置f) ALTOP单元g) 空气电动机拆卸工具h) 安装25－38 mm密封装置工具i) NO阀j) 空气阀（101.6和150 mm阀）材料AISI304或AISI316，橡胶级别。
技术参数最大工作压力（20℃）：1000kPa最大真空度（20℃）：98kPa最大温度（阀）：＋95℃最小温度（阀）：－10℃空气电动机运转所需要的空气压力：最大600kPa最小500kPa 微型开关最大负载：250V/5A/60Hz（－25℃～110℃）接近开关最大负载最大电流：10mA电压：5－15V直流周围温度：－25℃～85℃无菌远程控制阀应用阀的无菌性和灵活性设计使该阀在无菌要求的工厂具有多范围应用，如作为2接口的球阀或3接口的十字阀或3～5接口的转向阀。
