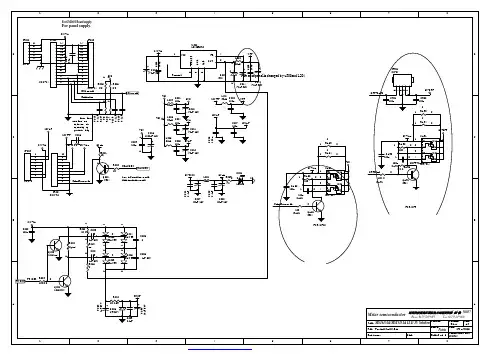

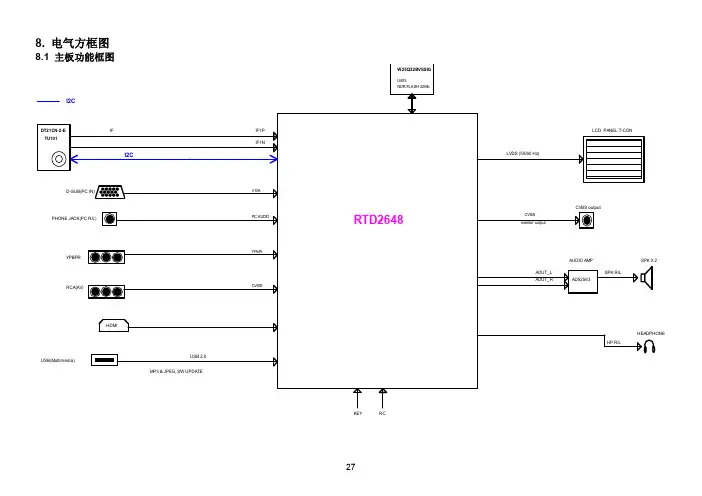

8. 电气方框图KEY RC278.2 主板电源框图28299. 电路图9.1 主板715G5654P01001002SBL_ADJ Vddr=0.8*(1.5+1.2)/1.2=1.8VPOWER_ON_LV2: High Active Low StandbyMake on boardA3V3D3V3POWER_ON_LV2R740DDR_POWER0.5AMac: 1.8V Pac': 2.5V0.5A BL_PWMBL_PWMPOWER_ON_LV10.5A SOT-223 80CDel co-layout U702TitleSize Document Number Rev Date:Sheetof<Doc>1.0PowerC 12Wednesday , July 04, 2012Vout = 1.25x(1+Rd/Rup)=3.31V3/19 Realtek requestHigh / Low change define change Pull high volBL_EN BL_ENBL_ADJ POWER_ON_LV2POWER_ON_LV130TitleSize Document Number Rev Date:Sheetof<Doc>1.0Main ChipC 13Wednesday , June 27, 201231From Main ChipTEDP_1TEDN_1R4068NC/680Rstatus on 2/17'12R713360R 1/10W 5%R4050SPI_WPSPI_SCLK SPI_DI SPI_CS#SPI_DO TitleSizeDocument Number Rev Date:Sheetof<Doc>1.0LVDSB 23Wednesday , July 04, 2012For Rtice Check12348765RP400122 OHM12348765RP400222 OHM12348765RP400522 OHM 12348765RP400322 OHM R40630oHM12348765RP400422 OHM TEDNTEDP PANEL_ENTEBP TECN TECPTEANTEAP TEBN TOCLKP TODN TODP TOBP TOCN TOCP TOCLKN TOANTOAP TOBN SPI_DO SPI_WPSPI_DI SPI_CS#SPI_SCLK Del co-layout Q4001Del co-layout U4004TOCLKP_1TOCLKN_1TEBP_1TOAN TOBP_1TEAN TOBN_1TOAP TEAP TODN_1TOAP_1TOAN_1TODP_1TOBP TOBN LVDS(10-bit)BL_PWM TEBP TEAN_1BL_PWM TEBN TOCN TOCP TEAP_1TECN_1TEBN_1TOCP_1TOCN_1TOCLKP TOCLKN TODPTECP TECN TECP_1TODN 3/19 Realtek request Add 10uF CapTEDP TEDN TOCLKN TOCLKP TODN TODP TOANTOAP TOBN TOBP TOCN TOCP PANEL_EN TEDN TEDP TEBN TEBP TECN TECP TEANTEAP32TitleSize Document Number Rev Date:Sheetof<Doc>1.0YPbPrB 14Thursday , May 10, 2012PB0+YPBPR1_IN_R YPBPR1_IN_L PR0+Y0+YPbPr0-VIN_A0-AV1_CVBS+VIN_A0-AV1_CVBS+YPbPr0-PB0+PR0+Y0+AV INPUT & Video outputClose to Main ChipTo ChipCVBS_OUTCVBS_OUTAV OutputYPBPR1_IN_L YPBPR1_IN_R R12275 OHMYPbPr/AV Video inAV share with YPbPr33AGNDHSUSB1_DP USB1_DM USB1_DM USB1_DP TitleSize Document Number Rev Date:Sheetof<Doc>1.0VGAB 24Wednesday , June 27, 2012VSVGA_SDA HP_OUT_L VGA_B-VGA_B+HP_OUT_R VGA_HS VGA_R+VGA_G+VGA_DDC_SDA VGA_DDC_SCL VGA_VS HP_OUT_JD VGA_IN_R VGA_IN_L RX0RX0VGA_5V VGA_SCLQ1022N7002VGA_RIN From Main ChipTX0TX0PC_LINE_INClose to Main ChipDGND USB_Shield_GNDFB102VGA_BIN CN108USB CONNVGA_5V AGNDHP_OUT_L HP_OUT_JD VGA_VS VGA_HS HP_OUT_R VGA_DDC_SDA VGA_DDC_SCL VGA_IN_R VGA_B-VGA_B+VGA_IN_L VGA_G+VGA_R+VGA_RX0VGA_TX0VGA_RX0VGA_TX0VGA_GINCONNFor Lesson learn check list, change R140/R141 from 2k to 2.2k on 2/14I/O11GND 2I/O23I/O34VDD 5I/O46U100AOZ8105CII/O11GND 2I/O23I/O34VDD 5I/O46U102AOZ8105CI34Del co-layout (IE command)TitleSize Document Number Rev Date:Sheetof<Doc>1.0HDMIC 12Friday , June 15, 2012U501U502U503U504HDMI_D2-HDMI_D2+HOTPLUG HDMI_D0-HDMI_D0+HDMI_D1-HDMI_D1+HDMI_DDC_SCL HDMI_CLK-HDMI_CLK+HDMI_CECHDMI_DDC_SDA HDMI_DDC_SCL HDMI_D2+HDMI_D1+HDMI_D0-HDMI_D0+HDMI_D2-HDMI_DDC_SDA HOTPLUG HDMI_CECHDMI_CLK-HDMI_CLK+HDMI_D1-To Main ChipR17322 OHM 1/10WTUN_I2C_SDA TUN_I2C_SDA TUN_I2C_SCL TUN_I2C_SCL3512FB601PVDD+24V_AMPSize Document Number Rev Date:Sheet of TitleDesign CheckAuditingModif y Rev00.00B 12Wednesday , June 27, 2012AUDIO AMPCheck of name Auditing of nameModif y RevTPA3110D2AOUT_RAMP_MUTELow: Mute disablde High: Mute enable1.2A MaxAMPNC/15PF 50VSilicon TunerTitleSize Document Number RevDate:Sheet of<Doc> 1.0TunerCustom34Thursday, May 10, 2012C127ATV_IF_AGCTUN_I2C_SDATUN_I2C_SCLTUN_IF-TUN_IF+IF_AGC Control CircuitTU101TUNERTUN_I2C_SDATUN_I2C_SCLclose TunerTUN_IF-TUN_IF+Main Chip <-->ATV_IF_AGC3.3V_TUNER300mA36VGA_TX0VGA_TX0VGA_RX0VGA_RX0LSADC1LEDGIRRXTo KeypadIRRX LEDRLSADC0LEDRLEDGLSADC0LSADC1 CN4004TitleSize Document Number RevDate:Sheet of<Doc> 1.0Key padB34Wednesday, June 06, 2012300R 4AIR & KEYPAD CONNECTOR:Pin01: LED-RPin02: LED-GPin03: IRRX1Pin04/07: GNDPin05/06: POWERPin08: KEY_ADC1Pin09: POWER_KEY9.2 电源板OEM MODEL Size RevDateSheetofTPV MODELPCB NAME 称爹T P V ( Top Victory Electronics Co . , Ltd. )Key Component絬隔瓜絪腹Custom12Thursday , May 24, 201201.POWERBasic on G5259-P0CCN801VLED+OEM MODEL Size RevDateSheetofTPV MODELPCB NAME 称爹T P V ( Top Victory Electronics Co . , Ltd. )Key Component絬隔瓜絪腹B22Friday , June 01, 201202.LED DRIVER NEW-P0A VLED+C8116SLPR8118R813920R 1%LED39580 715G5193P02000002MTitleSize Document Number RevDate:Sheetof<Doc><Rev Code><Title>A311Monday , March 05, 2012:OEM MODEL Size RevDateSheetofTPV MODELPCB NAME 称爹T P V ( Top Victory Electronics Co . , Ltd. )Key Component絬隔瓜絪腹C 23称爹<>02.POWER715G5654-P0E-001-0020Wednesday , July 18, 2012180*240*25mmOEM MODEL Size RevDateSheetofTPV MODELPCB NAME 称爹T P V ( Top Victory Electronics Co . , Ltd. )Key Component絬隔瓜絪腹C 33称爹<>03. LED DRIVER715G5654-P0E-001-0020Wednesday , July 18, 2012180*240*25mmLED32580/LED39580/LED32B2200 /LED39B2200/LED32B2100C/ LED39B2100C 715G5471R02000004S081G 14 24 ELOEM MODEL Size RevDateSheetofTPV MODELPCB NAME 称爹T P V ( Top Victory Electronics Co . , Ltd. )Key Component絬隔瓜絪腹A A 22Wednesday , February 01, 2012715G5471-R0B-000-0040称爹<>02-IR&LEDLED201LED32580/LED39580 715G5298K01000004SSource Select MENU VOL-VOL+Power ON/OFFCH+CH-OEM MODEL Size RevDateSheetofTPV MODELPCB NAME 称爹T P V ( Top Victory Electronics Co . , Ltd. )Key Component絬隔瓜絪腹A Custom 22Friday , September 02, 2011715GXXXX称爹<>02-Keypad1.24~1.45V2.04V~2.22V2.48V~2.72V1.58V~1.79V0.47V~0.63V0.85V~1.02VSW01SW07。
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
29种彩电开关电源电路图和原理说明（图）2013-07-02 00:39:25作者：中华维修整理53506我要评论编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。
1.A3机芯电源A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。
R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。
V553及周边元件、VD515、V511、V512组成稳压控制电路。
R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。
VD518、VD519、R523组成过压保护电路。
另外VD563也为过压保护。
C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。
再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。
显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。

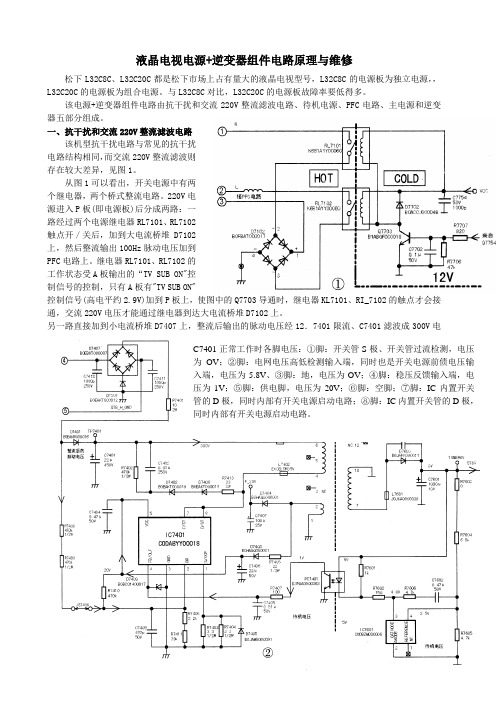

液晶电视电源+逆变器组件电路原理与维修松下L32C8C、L32C20C都是松下市场上占有量大的液晶电视型号，L32C8C的电源板为独立电源，，L32C20C的电源板为组合电源。
与L32C8C对比，L32C20C的电源板故障率要低得多。
该电源+逆变器组件电路由抗干扰和交流220V整流滤波电路、待机电源、PFC电路、主电源和逆变器五部分组成。
一、抗干扰和交流220V整流滤波电路该机型抗干扰电路与常见的抗干扰电路结构相同，而交流220V整流滤波则存在较大差异，见图1。
从图1可以看出，开关电源中有两个继电器，两个桥式整流电路。
220V电源进入P板(即电源板)后分成两路：一路经过两个电源继电器RL7101、RL7102触点开／关后，加到大电流桥堆D7102上，然后整流输出100Hz脉动电压加到PFC电路上。
继电器RL7101、RL7102的工作状态受A板输出的“TV SUB ON"控制信号的控制，只有A板有"TV SUB ON"控制信号(高电平约2.9V)加到P板上，使图中的Q7703导通时，继电器KL7101、RI_7102的触点才会接通，交流220V电压才能通过继电器到达大电流桥堆D7102上。
另一路直接加到小电流桥堆D7407上，整流后输出的脉动电压经12．7401限流、C7401滤波成300V电C7401正常工作时各脚电压：①脚：开关管S极、开关管过流检测，电压为OV；②脚：电网电压高低检测输入端，同时也是开关电源前债电压输入端，电压为5.8V、③脚：地，电压为OV；④脚：稳压反馈输入端，电压为1V；⑤脚：供电脚，电压为20V；⑥脚：空脚；⑦脚：IC内置开关管的D极，同时内部有开关电源启动电路；⑧脚：IC内置开关管的D极，同时内部有开关电源启动电路。
压送往待机电源，见图2。
二、待机电源待机电源电路主要由IC7401、T7401、IC7601、PC7401构成。
T7401共有3个绕组：⑥—④脚为初级绕组,②—①脚为辅助绕组，⑦—⑩脚次级负载绕组。
长虹变频空调电路原理分析KFR-25（28、33、40）GW/BQ空调器印刷电路板检修参考笫一部分控制原理图笫一章控制原理图KFR-25（28∖ 40）GW/BQ直流变频空调器电气控制框图如下所示：第二节控制原理图描述从上面的控制原理图中，可以看出KFR-25（28、40）GW∕BQ直流变频空调器的室内机印刷电路板可大致分为以下儿个电路单元:开关电源、上电复位电路、晶振电路、过零检测电路、室内直流风机控第1页共41页KFR-2o（28> 33、40）GW/BQ空调器印刷电路板检修参考制电路、步进电机控制电路、温度传感器电路、空气清新控制电路、EEPROM电路、保护电路、显示驱动及遥控接收电路、应急控制电路、通讯电路等;KFR- 25（28、40）GW/BQ直流变频空调器的室外机部分可分为如下电路单元:开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、过零检测电路、保护电路、电子膨胀阀控制电路、室外直流风机驱动电路、IPM模块驱动电路及位置反馈电路、四通阀控制电路、温度传感器电路、EEPROM电路、通讯电路、电源整流及功率因数调整电路等。
具体描述如下：当室内机接通电源时，室内电源220VAC经EMl电路后，通过桥堆整流、滤波转变为280VDC直流，经开关电源转换输出35VDC、12YDC及5VDC直流电压，为单片机及其外圉的电路提供电源。
同时，振荡电路和上电复位电路启动单片机开始工作。
此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器、设定温度以及EEPROM中的数据等，并按照遥控器的设定状态运行;室内风机开始按指定转数运转;步进电机也开始来回摆动（如果步进电机设定为扫风状态）；单片机通过显示屏将空调器的运行状态显示在显示屏上，初次上电经过3分钟左右延时，室内功率继电器给室外供电。
室内的单片机通过通讯电路与室外机进行串行半双工通讯通信，物理层为强电载体，强化抗干扰能力。
当室外机得到室内电源后，交流电220VAC经整流及功率因数调整后转换为280VDC直流，滤波输入到开关电源及IPM模块（驱第2页共41页KFR-25（28> 33、40）GW/BQ空调器印刷电路板检修参考动压缩机）。
26

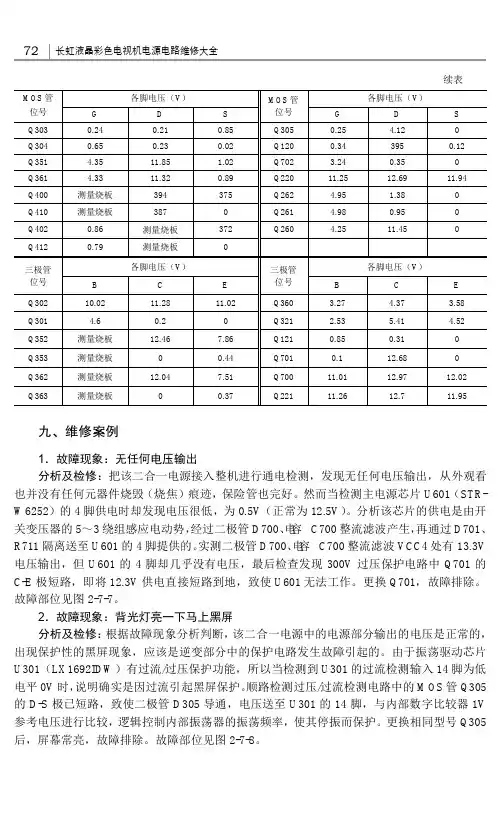

长虹液晶彩色电视机电源电路维修大全
（6）其他相关电压参考数据（见表2-1-7）
表2-1-7其他相关参考电压数据
九、维修案例
1．故障现象：输出电压偏低
分析及检修：将电源板进行单独检修（短接待机电压5VS端与开/待机控制脚，各电压输出脚接假负载）时，发现各输出电压均偏低，但待机5VS电压正常。
进一步检测PFC电压400V（C3的正端）时，发现只有320V左右，说明是PFC电路工作不正常引起输出电压偏低。
在检查PFC形成模块U1（UCC28051）的供电正常的情况下，发现7脚输出只有1.2V，而4脚却变为2.3V（正常0V），顺路检查发现过流检测电阻R43已变质，使其两端电压升高，送至U1内部比较器进行电压比较，致使PWM脉宽输出低电平，促使其停止工作，无法驱动MOS管输出驱动脉冲。
更换同规格电阻R43后，各输出电压正常。
故障部位见图2-1-8。
2．故障现象：保护
分析及检修：电源工作一段时间后（热板），出现输出电压偏低并引起整机自动关机现象（保护）。
分析电源输出电压偏低的原因，PFC电路、主开关电源形成电路、整流输出电路等出现异常均会引起。
实际检测发现，PFC电路输出电压的确不到380V，在检查PFC电路元器件没有发现问题的情况下，怀疑PFC电路输出取样电阻R9、R10、R11下面的粘胶有。
