液晶电视开关电源各种电路相关知识介绍/来源：元器件交易网日期：2011年09月22日液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。
其中，主、副开关电源均采用并联式，与大多数CRT彩电的开关电源一样，其工作原理与检修方法也基本相同。
图1 液晶彩电开关电源组成框图通电后副电源先工作，输出+5V电压给数字板上的CPU，整机进入待机状态。
当按压本机面板或遥控器上的开机键后，CPU输出开机电平，PFC电路与主开关电源电路工作，整机进入正常工作状态。
值得一提的是，在部分液晶彩电中，CPU输出开机电平后，电源板上的PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压(+380V左右)后，这时主开关电源的脉宽振荡器才开始工作，主开关变压器次级输出+12V、+24V电压。
也就是说，在这类开关电源中，若PFC电路不工作，则主开关电源无输出。
下面对各部分电路的作用及特点作一介绍。
1.交流抗干扰电路交流抗干扰电路的作用有以下两个：一是滤除市电网中的高频干扰，以防影响液晶彩电的正常工作;二是滤除自身工作时产生的干扰，以防污染市电网，从而干扰其他电路。
该电路位于市电的输人处，其特征元件是电感与电容，如图2所示。
图2 交流抗干扰电路元件2. +300V整流电路在液晶彩电中，+300V整流电路的作用是将交流市电变换成脉动直流电，其整流方式通常采用全桥整流。
由于该电路后接PFC电路，故+300V整流后的滤波电容容量较小，通常采用0.1uF-0.47uF/400V的绦纶电容，如图3所示。
正常时，用指针万用表红笔接全桥“+”端、黑笔接全桥“-”端，阻值约为10kΩ;红笔接全桥“-”端、黑笔接全桥“+”端，阻值约为300kΩ;全桥两交流输人端间正反向电阻均约为500 kΩ。
图3 整流全桥及滤波电容液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、PFC电路及主、副开关电源电路组成，如图1所示。

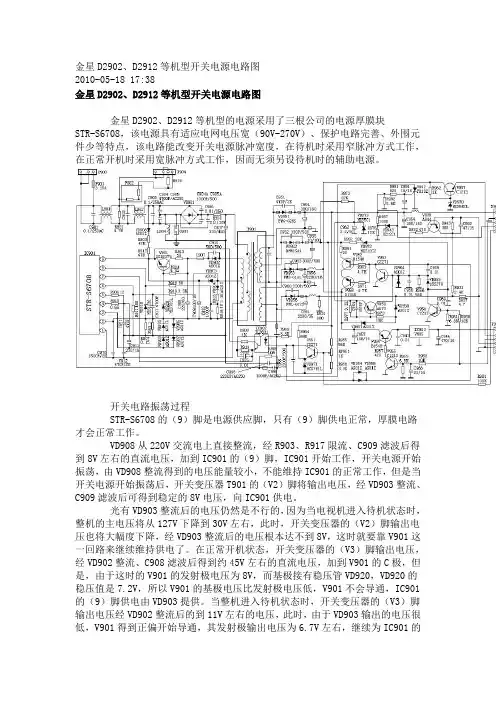

金星D2902、D2912等机型开关电源电路图2010-05-18 17:38金星D2902、D2912等机型开关电源电路图金星D2902、D2912等机型的电源采用了三根公司的电源厚膜块STR-S6708，该电源具有适应电网电压宽（90V-270V）、保护电路完善、外围元件少等特点，该电路能改变开关电源脉冲宽度，在待机时采用窄脉冲方式工作，在正常开机时采用宽脉冲方式工作，因而无须另设待机时的辅助电源。
开关电路振荡过程STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到8V左右的直流电压，加到IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整流、C909滤波后可得到稳定的8V电压，向IC901供电。
光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本达不到8V，这时就要靠V901这一回路来继续维持供电了。
在正常开机状态，开关变压器的（V3）脚输出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加到V901的C极，但是，由于这时的V901的发射极电压为8V，而基极接有稳压管VD920，VD920的稳压值是7.2V，所以V901的基极电压比发射极电压低，V901不会导通，IC901的（9）脚供电由VD903提供。
当整机进入待机状态时，开关变压器的（V3）脚输出电压经VD902整流后的到11V左右的电压，此时，由于VD903输出的电压很低，V901得到正偏开始导通，其发射极输出电压为6.7V左右，继续为IC901的（9）脚提供电源。

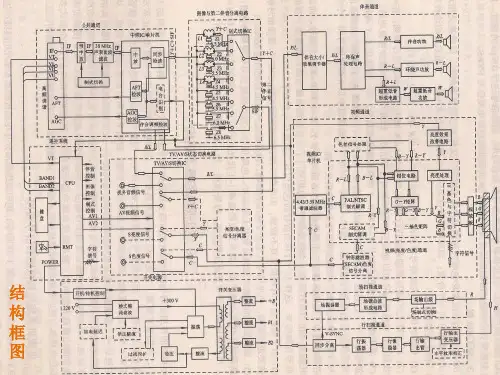

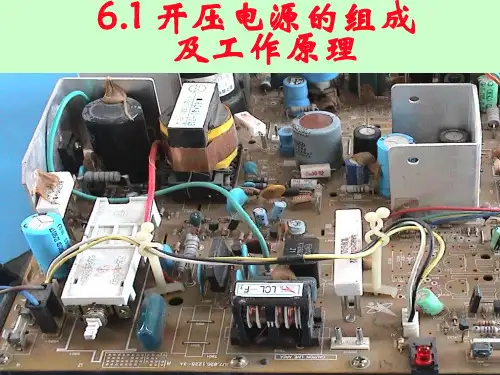

彩色电视机开关电源电路解析本文以典型的T3877N为例说明彩色电视机开关电源工作原理，其工作原理框图如图1所示，电路原理图如图2所示。
图2-19 T3877N工作原理框图1 T3877N电路原理图图21.启动与自激振荡启动与自激振荡电路如图2-21所示。
合上电源开关，经VC401整流、C401滤波后得到约+300 V的直流电压，此时V402的③脚输出低电平(0 V)，通过接插件XS201的①脚、R235加到VT450的基极，使VT450截止，光电耦合器V401内的发光二极管及光电三极管均截止。
+300 V电压经启动电阻R404、R405给开关管VT401提供启动电流，VT401的集电极电流增大，开关变压器T401的初级感应出上正下负的感应电压，正反馈绕组L2上感应出下正上负的电压，此电压经407∥C410、R406、R417∥C462加到开关管VT401的基极，使VT401迅速饱和，完成开关电源的启动过程。
(1) VT401维持饱和的过程：在开关管VT401饱和期间，其集电极电流不断增大，因而在开关变压器初级绕组L1上产生的感应电压极性不变，L2上感应电压的极性也不变，依靠L2上的感应电压维持着开关管VT401的饱和导通。
(2) VT401由饱和转为截止的过程：当开关管VT401集电极电流增大到一定程度时，开关变压器T401的磁心饱和，磁通增大变慢甚至不变，开关变压器正反馈绕组的感应电压减小，使开关管VT401的基极电流减小，开关管退出饱和状态并进入放大状态。
随之，集电极电流随基极电流的减小而减小，开关变压器的初级绕组L1的感应电压极性反相，L2的感应电压变成上正下负，经C465、R405、R417∥C462、R406、C410，给开关管VT401的基极提供负电压，使开关管很快进入截止状态。
在开关管截止期间，开关变压器次级各绕组的感应电压经整流、滤波给负载提供+135 V、 +25.6 V、 +28 V、 +28 V四路电压。
开关电源工作原理图解开关电源是一种将输入电压转换为稳定输出电压的电源装置，它通过开关管的导通和截止来控制输入电压的变化，从而实现对输出电压的稳定调节。
接下来，我们将通过图解的方式，详细解析开关电源的工作原理。
首先，我们来看一下开关电源的基本结构。
开关电源主要由输入滤波电路、整流电路、功率器件、控制电路和输出滤波电路等组成。
其中，输入滤波电路用于对输入电压进行滤波和去除杂波，整流电路将交流电转换为直流电，功率器件用于控制电压的变化，控制电路则是控制开关管的导通和截止，输出滤波电路则是对输出电压进行滤波和去除杂波。
接下来，我们来看一下开关电源的工作原理。
当输入电压加到输入滤波电路中时，首先经过滤波电路的处理，去除掉输入电压中的杂波，然后进入整流电路，将交流电转换为直流电。
接着，直流电经过功率器件的控制，通过开关管的导通和截止来控制电压的变化，最终实现对输出电压的稳定调节。
同时，控制电路起到了控制开关管的导通和截止的作用，确保输出电压的稳定性。
最后，经过输出滤波电路的处理，去除输出电压中的杂波，得到稳定的输出电压。
在开关电源的工作过程中，功率器件起着至关重要的作用。
它可以是晶体管、场效应管、双向可控硅等，根据不同的工作原理和特性，选择不同的功率器件来实现对输出电压的稳定调节。
控制电路中的控制器则是开关电源的大脑，它通过对输入电压、输出电压和电流等参数的监测和控制，来实现对开关管的精确控制，确保输出电压的稳定性和可靠性。
总的来说，开关电源通过对输入电压的控制和调节，实现了对输出电压的稳定调节，具有体积小、效率高、稳定性好的特点，被广泛应用于各种电子设备中。
通过本文的图解，相信大家对开关电源的工作原理有了更深入的了解，希望对大家有所帮助。
