一氧化碳低温变换

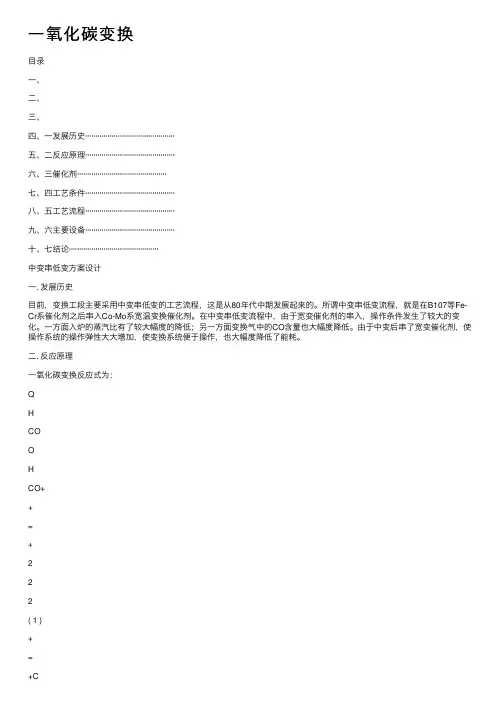

一氧化碳的变换技术一、一氧化碳的变换的意义无论以固体、液体或气体原燃料所制取的煤气中均含有CO 。

CO 不是合成氨所需要的直接原料，而且对氨合成催化剂有毒害，因此必须清除。

生产中通常分两步法除去。

首先，利用CO 和水蒸气，在催化剂的作用下，发生化学反应，产生氢气和后工序易于脱除的CO 2，这一过程称为一氧化碳的变换，变换后的气体称为变换气。

因此，一氧化碳的变换，既是原料气的净化过程，又是原料气制造的继续（产生氢气）。

第二步，在后工序中采用铜氨液洗涤法、甲烷化或液氮洗涤法脱除变换气残余的微量CO 。

二、CO 变换基本原理和变换工艺条件的选择：1 CO 变换基本原理1）、变换反应可以用下式表示：催化剂CO ＋H2O(汽2＋H 2＋Q该反应是可逆、放热、等体积反应，降低反应温度，增加水蒸汽的添加量或者移走生成物中的CO 2，都会使反应向正方向移动。

只有在催化剂的作用下才有较快的反应速度。

2）变换反应是放热反应，反应热随温度的升高而有所减少，在227℃时反应热为：9522cal/mol ，在423℃时反应热为：9054cal/mol 。

3）变换反应的化学平衡在一定条件下，当变换反应的正、逆反应速度相等时，反应即达到平衡状态，其平衡常数为：Kp=(P CO2*P H2)/(P CO *P H2O )注： P CO2、P H2、P CO 、P H2O 各组分的平衡分压（或平衡组成）。

Kp 值越大，说明原料气中CO 转化越完全，达到平衡时变换气中残余的CO含量越少。

由于变换反应是放热反应，降低温度有利于平衡向右移动，因此平衡常数随温度的降低而增大。

250℃时为86.51,450℃时为：7.311。

在工业生产中，受催化剂装填量、设备投资的经济效益等因素影响，反应不可能也没必要达到平衡，只能尽可能接近平衡。

实际的流程组合中，一般利用高温段之后再进行低温变换，就是为了提高反应平衡常数，从而提高变换率，降低变换气CO含量。

一氧化碳变换操作规程第一节工艺原理一氧化碳是在催化剂的作用下，具有一定的温度（高于催化剂的起始活性温度）条件，CO和水蒸汽发生反应，将CO转化为氢气和二氧化碳气。

其化学反应式为：H2O+COCO2+H2+Q这是一个可逆放热反应。

从化学平衡上看降低CO2浓度，降低温度，增加水蒸汽量可以使平衡右移，提高CO转化率。

一氧化碳在某种条件下，能发生下列副反应：CO+H2C+H2O(1)CO+3H2CH4+H2O(2)CO2+4H2OCH4+2H2O(3)这几个副反应都是放热反应，甲烷化反应会使催化剂床层温度飞升，析碳反应造成催化剂失去活性，在正常操作中我们要尽量减少这些副反应的发生。

本工序针对SHELL粉煤气化生成的粗合成气的特性（CO含量高，且含硫量较高），一氧化碳变换采用耐硫宽温变换工艺，采用锅炉给水、脱盐水换热的方式回收反应热。

第二节流程叙述从SHELL来的煤气化装置的粗合成气（温度：168℃，压力：3.8MPa （g），湿基CO：55.6％，干基CO：69.07％）进入煤气原料气分离器04S001，分离出夹带的液相水后进入原料气过滤器04S002，其中装有吸附剂，可以将粗合成气中的粉尘等对催化剂有害的杂质除掉。

然后粗合成气分成三部分。

一部分占总气量28.5％的粗合成气进入煤气预热器04E001，与第三变换炉04R003出口变换气换热至210℃，后进入蒸汽混合器04S003，进入该混合器前,来自蒸汽管网的过热蒸汽（4.4MPa，282℃）与粗合成气混合。

进蒸汽混合器的蒸汽量由调节阀FV-04005调节，该蒸汽量与28.5％的粗合成气量是比例控制，保证进入一变、汽、气比不低于1.09，原料气管线设有TV-04003调节阀旁路（测温点TE-04003在一变的入口。

混合后的粗合成气进入煤气换热器04E002管侧与来自第一变换炉04R001出口的变换气换热。

合成气温度由TV-04003控制在约255℃左右，进入第一变换炉04R001进行变换反应（一变入口湿基CO：33.1％）。

一氧化碳变换工艺发展过程及趋势摘要 文章对CO 变换工艺过程进行综述，主要包括：CO 变换工艺技术的应用领域及历史演变；CO 变换催化剂的研究进展。

最后对CO 变换工艺的趋势进行预测。

关键词 CO 变换 催化剂 发展过程Abstract The development process and trend of carbon monoxide conversion process This paper summarizes the CO transform process, mainly including: the evolution of application of CO transform technology and history; research progress of CO catalyst. Finally CO transformation process trend forecast.Key words CO transform Catalyst The development process自1913年以来，一氧化碳变换工艺伴随合成氨工业走过了一百余年的历程。

在变换工艺的发展过程中，广大的科研工作者及工程技术人员不断探索高效率、低成木，推动整个一个氧化碳变换工艺发生翻天覆地的变化。

一氧化碳变换就是在催化剂作用下，煤气中的碳类氧化物与水反应，生成二氧化碳的过程，主要发生的反应有:SH CO O H COS H CO O H CO 222222+→++→+ 此反应为放热反应，高温下，反应速率快，但是转化率低；低温下转化率高，但是反应速率慢。

木文针对一氧化碳变换技术的发展过程，催化剂工艺操作技术等方而进行综述。

一 CO 变换工艺技术的应用领域及历史演变CO 与水蒸气在催化剂作用下反应生成2H 和2CO 的过程，即变换过程，此过程在1913年就用于合成氨工业，然后又用于制氢。

在合成甲醇和合成汽油生产中，也用此反应来调节CO 与氢的比例，以满足工艺要求。

一氧化碳变换反响工艺流程一氧化碳变换流程有很多种，包含常压、加压变换工艺，两段中温变换（亦称高变）、三段中温变换（高变）、高 -低变串连变换工艺等等。

一氧化碳变换工艺流程的设计和选择，第一应依照原料气中的一氧化碳含量高低来加以确立。

一氧化碳含量很高，宜采纳中温变换工艺，这是因为中变催化剂操作温度范围较宽，使用寿命长并且价廉易得。

当一氧化碳含量大于 15%时，应试虑将变换炉分为二段或多段，以使操作温度靠近最正确温度。

其次是依照进入变换系统的原料气温度和湿度，考虑气体的预热和增湿，合理利用余热。

最后还要将一氧化碳变换和剩余一氧化碳的脱除方法联合考虑，若后工序要求剩余一氧化碳含量低，则需采纳中变串低变的工艺。

一、高变串低变工艺当以天然气或石脑油为原料制造合成气时，水煤气中CO含量仅为 10%～13%（体积分数），只要采纳一段高变和一段低变的串连流程，就能将 CO含量降低至0.3%，图 2-1是该流程表示图。

图 2-1一氧化碳高变 -低变工艺流程图1-废热锅炉2-高变炉3-高变废热锅炉4-预热器5-低变炉6-饱和器7-贫液再沸器来自天然气蒸气转变工序含有一氧化碳约为13%~15%的原料气经废热锅炉1降温至 370℃左右进入高变炉 2，经高变炉变换后的气体中一氧化碳含量可降至3%左右，温度为 420~440℃，高变气进入高变废热锅炉3及甲烷化进气预热器 4 回收热量后进入低变炉 5。

低变炉绝热温升为 15~20℃，此时出低变炉的低变气中一氧化碳含量在 0.3%~0.5%。

为了提升传热成效，在饱和器6中喷入少许软水，使低变气达到饱和状态，提升在贫液再沸器7中的传热系数。

二、多段中变工艺以煤为原料的中小型合成氨厂制得的半水煤气中含有许多的一氧化碳气体，需采纳多段中变流程。

并且因为来自脱硫系统的半水煤气温度较低，水蒸气含量较少。

气体在进入中变炉以前设有原料气预热及增湿装置。

此外，因为中温变换的反响放热多，应充足考虑反响热的转移和余热回收利用等问题。

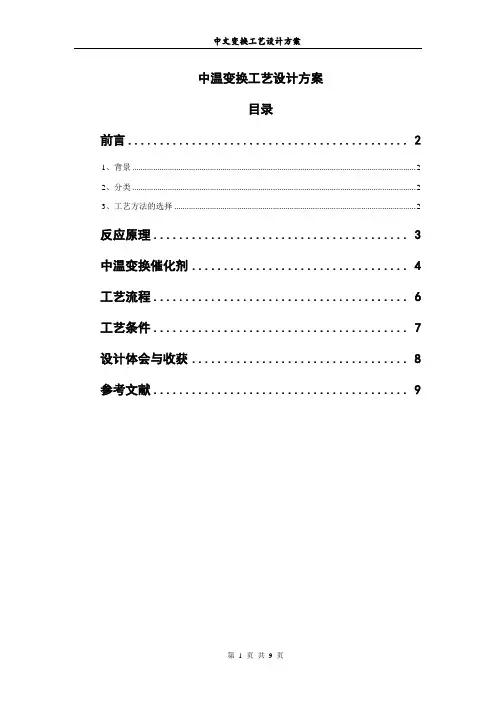

中温变换工艺设计方案目录前言 (2)1、背景 (2)2、分类 (2)3、工艺方法的选择 (2)反应原理 (3)中温变换催化剂 (4)工艺流程 (6)工艺条件 (7)设计体会与收获 (8)参考文献 (9)前言氨是一种重要的化工产品，主要用于化学肥料的生产。

合成氨生产经过多年的发展，现已发展成为一种成熟的化工生产工艺。

合成氨的生产主要分为：原料气的制取；原料气的净化与合成。

粗原料气中常含有大量的C，由于CO是合成氨催化剂的毒物，所以必须进行净化处理，通常，先经过CO变换反应，使其转化为易于清除的CO2和氨合成所需要的H2。

因此，CO变换既是原料气的净化过程，又是原料气造气的继续。

最后，少量的CO用液氨洗涤法，或是低温变换串联甲烷化法加以脱除。

1、背景变换是合成氨生产中的重要工序，同时也是一个耗能重点工序，而外加蒸汽量的大小，是衡量变换工段能耗的主要标志。

因此，尽量减少其用量对其过程的节能降耗具有重要意义。

从70年代以来，我国在变换工艺的节能降耗方面，进行了大量的科研开发和技改工作，先后开发了中变、中变串低变、全低变等变换工艺，使蒸汽消耗量从传统的中变消耗1 t／tNH 以上，降低到200 kg／tNH，从而形成一种能耗低、稳定可靠、周期长的变换工艺。

2、分类一氧化碳变换的工艺流程包括中变-低变串联流程、多段中变流程、全低变流程、中低低流程等。

3、工艺方法的选择变换工艺流程的设计，首先应依据原料气中的一氧化碳含量高低来加以确定。

以煤为原料气的中小型氨厂制得的半水煤气中含有较高的一氧化碳，所以需采用多段中变流程。

中变催化剂操作温度范围较宽，而且价廉易得，使用寿命长。

因此，在一氧化碳转换工艺设计中，我组选用中温变换工艺。

反应原理变换反应可用下式表示：此外，一氧化碳与氢之间还可发生下列反应（1-2） O H C H CO 22+⇔+（1-3）但是，由于变换所用催化剂对反应式（1-1）具有良好的选择性，从而抑制了其他副反应的发生。

非耐硫一氧化碳变换催化剂的要求
一、一氧化碳高温变换催化剂
应该具有高活性、高使用强度、低水汽比条件下能够较高的抑制碳化铁的生成能力、高抗水性能、低堆密度、低硫含量等主要技术特点：。

1、高活性；表现在CO变换率高。

2、高使用强度可确保运行周期长，床层阻力不增高。

3、低水汽比条件下能够较高的抑制碳化铁的生成能力。

4、高抗水性能可为客户节省时间，节省催化剂采购费用。

5、低堆密度。

6、低硫含量。

7、升温还原时间尽量要短。

而目前国内该类催化剂堆密度高，大约在1.6Kg/L左右。

通过改进制造工艺生产堆密度在1.25Kg/L左右的催化剂就能很好的的保证催化剂性能了。

另外，目前该类催化剂很少适合低水汽比。

在低水汽比情况下在大化肥装置中具有使用的业绩的厂家极少。

能保证催化剂可以在最低水汽比为0.35条件下运行就很理想了。

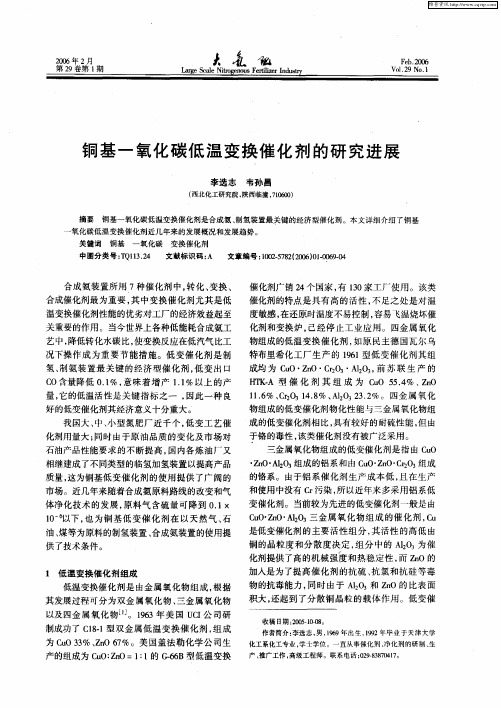

二、一氧化碳低温变换催化剂
应该具有先进的生产工艺、低温高活性、堆密度低、还原后的运行强度高、较高的选择性有效的抑制醇类的生成、最终成品中不含物理水等技术特点。

1、目前该类催化剂是采用世界上最先进的铜氨络合法工艺生产的
铜－锌－铝系产品。

2、目前大多数厂家采用的是湿的物料到烘箱里烘干，之后碾碎，加水和石墨打片。

通过改变制造工艺保证催化剂具有低的堆密度在1.2Kg/L左右。

3、较好的选择性，能够有效抑制醇类生成。

总之，国内大化肥项目的新一轮纷纷上马，为一氧化碳变换催化剂提供了广阔的市场，催化剂厂家应抓住这一有利时机，引用先进工艺，采用先进的制造原料，更好提高催化剂的性能是扩大市场的可行之策。

一氧化碳变换的主要设备及操作控制1.一氧化碳变换的主要设备1.1 变换炉变换炉随工艺流程不同而异，但都应满足以下要求：变换炉的处理气量尽可能大；气流阻力小；气流在炉内分布均匀；热损失小，温度易控制；结构简单，便于制造和维修，并能实现最适宜温度的分布。

变换炉主要有绝热型和冷管型，最广泛的是绝热型。

现介绍生产中常用的两种不同结构的绝热型变换炉。

（1）中间间接冷却式变换炉中间间接冷却式变换炉结构的外壳是由钢板制成的圆筒体，内壁砌有耐混凝土衬里，再砌一层硅薄土砖和一层轻质黏土砖，以降低炉壁温度和防止热损失。

内用钢板隔成上、下两段，每层催化剂靠支架支撑，支架上铺篦子板，钢丝网及耐火球，上部再装一层耐火球。

为了测量炉内各处温度，炉壁多处装有热电偶，炉体上还配置了入孔与装卸催化剂口。

（2）轴径向变换炉半水煤气和蒸汽由进气口进入，经过分布器后，70%的气体从壳体外集气器进入，径向通过催化剂，30%气体从底部轴向进入催化剂层，两股气体反应后一起进入中心内集气器而出反应器，底部用Al2 O3 球并用钢丝网固定。

外集气器上开孔面积为0.5%，气流速率为6. 7m/s，中心内集气器开孔面积为1.5%, 气流速率为22m/ s，大大高于传统轴向线速0. 5m/s。

因此，要求使用强度较高的小颗粒催化剂。

轴径向变换炉的优点是催化剂床层阻力小，催化剂不易烧结失活，是目前广泛推广的一项新技术。

1.2 饱和热水塔饱和塔的作用是提高原料气的温度，增加其水蒸气含量，以节省补充蒸汽量。

热水塔的作用主要是回收变换气中的蒸汽和湿热，提高热水温度，以供饱和塔使用。

工业上将饱和塔和热水塔组成一套装置的目的是使上塔底部的热水可自动流入下塔，省去一台热水泵。

目前饱和塔用新型垂直筛板塔，可提高传质效率20%左右，气体处理量可提高50%以上，具有低压降，抗结垢抗堵塞能力强的特点。

2. 操作控制要点2.1 变换炉的操作（1）催化剂的填装、升温与还原催化剂装填的好与坏，对于降低床层阻力、提高变换率、延长催化剂使用寿命有直接影响。
