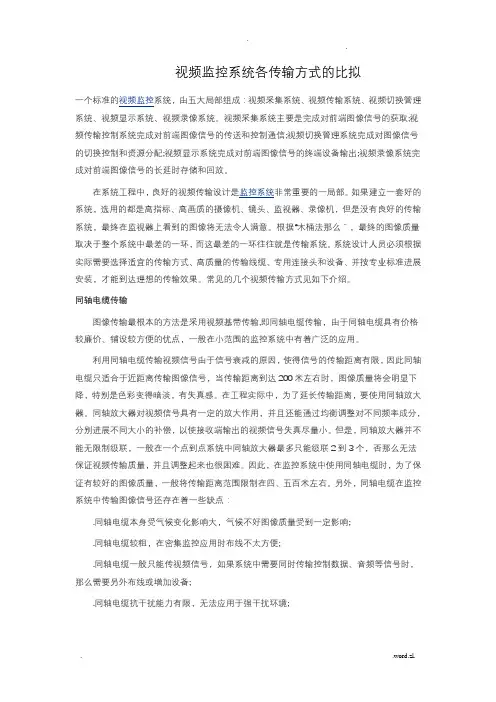

视频监控系统各传输方式的比拟一个标准的视频监控系统,由五大局部组成:视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统。
视频采集系统主要是完成对前端图像信号的获取;视频传输控制系统完成对前端图像信号的传送和控制通信;视频切换管理系统完成对图像信号的切换控制和资源分配;视频显示系统完成对前端图像信号的终端设备输出;视频录像系统完成对前端图像信号的长延时存储和回放。
在系统工程中,良好的视频传输设计是监控系统非常重要的一局部。
如果建立一套好的系统,选用的都是高指标、高画质的摄像机、镜头、监视器、录像机,但是没有良好的传输系统,最终在监视器上看到的图像将无法令人满意。
根据“木桶法那么〞,最终的图像质量取决于整个系统中最差的一环,而这最差的一环往往就是传输系统。
系统设计人员必须根据实际需要选择适宜的传输方式、高质量的传输线缆、专用连接头和设备、并按专业标准进展安装,才能到达理想的传输效果。
常见的几个视频传输方式见如下介绍。
同轴电缆传输图像传输最根本的方法是采用视频基带传输,即同轴电缆传输,由于同轴电缆具有价格较廉价、铺设较方便的优点,一般在小范围的监控系统中有着广泛的应用。
利用同轴电缆传输视频信号由于信号衰减的原因,使得信号的传输距离有限,因此同轴电缆只适合于近距离传输图像信号,当传输距离到达200米左右时,图像质量将会明显下降,特别是色彩变得暗淡,有失真感。
在工程实际中,为了延长传输距离,要使用同轴放大器。
同轴放大器对视频信号具有一定的放大作用,并且还能通过均衡调整对不同频率成分,分别进展不同大小的补偿,以使接收端输出的视频信号失真尽量小。
但是,同轴放大器并不能无限制级联,一般在一个点到点系统中同轴放大器最多只能级联2到3个,否那么无法保证视频传输质量,并且调整起来也很困难。
因此,在监控系统中使用同轴电缆时,为了保证有较好的图像质量,一般将传输距离范围限制在四、五百米左右。
另外,同轴电缆在监控系统中传输图像信号还存在着一些缺点:.同轴电缆本身受气候变化影响大,气候不好图像质量受到一定影响;.同轴电缆较粗,在密集监控应用时布线不太方便;.同轴电缆一般只能传视频信号,如果系统中需要同时传输控制数据、音频等信号时,那么需要另外布线或增加设备;.同轴电缆抗干扰能力有限,无法应用于强干扰环境;.同轴放大器还存在着调整困难的缺点。
深圳市华天成科技有限公司Shenzhenshihuatianchengtechco.,ltd 视频光端机原理:光传输系统由三部分组成:光源(光发送机),传输介质、检测器(光接收机)。
按传输信号划分,可分为数字传输系统和模拟传输系统。
视频光端机原理解释专业解释:视频图像在数字视频光端机中首先要进行数字化处理,即通过抽样和量化编码实现模/数(A/D)转换,然后利用高速数字复接技术将多路数字视频信号或数字音频、数据等信号复接成高速码流,再运用高速数字光传输平台进行传输。
目前绝大多数数字视频光端机采用的是10bit或8bit量化编码,对应的抽样频率在13.5Mhz或16.6Mhz以上。
运用155Mb/s(单路视频)、622Mb/s(4路视频)、1.25Gb/s(8路视频)和2.5Gb/s(16路视频)四个速率等级的光传输平台。
在光器件上一般采用电信设备大量使用的收发一体光模块,有优秀的可靠性和稳定性,特别是具有近乎理想的光学动态传输范围,可以使传输设备在最大光纤链路损耗范围内无需调整就可正常工作。
数字信号的优越性,使得视频信号在传输和处理的过程中受到畸变失真和干扰的影响较小,传输质量大大超过模拟光端机。
一般系统性能指标可以达到:加权信噪比>65dB,优秀的可以>70dB,微分增益<1%,微分相位<1°,远高于模拟光端机的加权信噪比>56dB,优秀的可以>60dB,微分增益<3%,微分相位<3°。
特别是多路数字视频光端机通道的指标具有较好的一致性,量产的设备也有相当高的一致性。
监控术语的话解释,视频光端机,传输视频为主,传输其他数据、音频、开关量、以太网、电话信号为辅。
他的本质是广电转换传输设备,放在光缆的两端,一发一收,顾名思义视频光端机。
通俗解释将摄像头拍摄到的图像是模拟信号,信号输入到光端机的发射机,光端机的发射机把摄像头送来的模拟信号转换成数字信号,其次把数字信号调制成串行数据.然后把这些数据通过一次电-光转换,最后通过光纤把数据传输出去.光端机的接收机的作用就是把发射机传输出来的光信号转换成电信号,其次把串行数据转换成并行数据,然后通过数模转换器件,把数字信号转换成模拟信号.这就把摄像机所拍摄到的数据基本还原了,然后通过一些设备,就可以通过显示器查看摄像头所拍摄到的图像了。
现在,随着通信技术的提高,光端机在很多领域都得到了广泛的应用,尤其是在安防监控这一块应用的最多,但是很多朋友对于光端机技术层面了解的不是很多,不知道该怎么使用,接下来小编就为大家来详细的介绍一下吧!什么是光端机?首先,我们了解下什么是光端机,光端机,顾名思义就是光信号传输的终端设备。
他的本质就是光电转换传输设备,放在光缆的两端,一收一发,顾名思义光端机;多芯单芯这些光端机所有的业务比如视频信号。
云台控制信号或其他的信号,只需要在一芯里进行传输就可以了。
光端机的作用:光端机主要是通过信号调制、光电转化等技术,利用光传输特性来达到远程传输的目的。
光端机一般成对使用,分为光发射机和光接收机,光发射机完成电/光转换,并把光信号发射出去用于光纤传输;光接收机主要是把从光纤接收的光信号再还原为电信号,完成光/电转换。
光端机作用就是用于远程传输数据。
光端机原理:光端机是用来将光信号和电信号互相转换的一种设备,它对所传信号不会进行任何压缩。
它的作用主要就是实现电-光和光-电转换。
注意事项:* 拆箱前应确认有无运输不当造成的损坏。
* 拆箱后,将光端机取出,平稳放置在干燥、无尘的地方。
* 光端机属于贵重电子产品,在搬运和使用时注意保护、防止撞击、受潮。
* 激光器为静电敏感器件,安装时应做好防静电措施。
1、电源:建议做好电源稳压和接地,将各种接口接好后检查电源是否符合要求方可给光端机供电。
2、光路:* 检查光路是否完好,(最好提供光路的衰减指标);* 激光器所发之光为不可见光且能损伤视力,安装技术人员必须注意不要直视发射光端机的光输出口,将光纤与接收光端机连接时不要直视光纤接头。
光纤接头或连接器输出的激光是肉眼看不见的,却有可能对人眼造成伤害。
为了确认光输出,请使用红外线观测仪或红外荧光板。
* 插拔光连接器时应轴向对准且光跳线凸起对正法兰盘上槽道,轻轻插拔不可用力过猛,不同品牌的连接器有时配合过紧,请耐心插拔;* 注意保持光接口和光纤跳线的清洁,在断开连接时需将它们盖好防尘帽。
展开编辑本段概述视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备。
编辑本段一、视频光端机调制方式光端机原理就是把信号调制到光上,通过光纤进行视频传输,通常使用以下几种调制方式:1)调幅或强调制系统(AM):全模拟系统,光学发射单元内发光二极管(LED)的亮度或强度随输入视频幅度线性变化。
调幅的光信号通过光纤发送给光接收单元,由其将信号转换为模拟基带视频。
2)调频或脉冲频率调制(FM):也是一个模拟系统,射频载波通过输入的视频信号线性调节频率,经过调制的载波又用于光发射单元的LED或激光发射器,经过频率调制的信号通过光纤发送给光接收单元,模拟光端机将信号转换为数字基带视频。
视频光端机[1]1)模拟光端机模拟光端机采用了PFM调制技术实时传输图象信号,是前些年使用较多的一种。
发射端将模拟视频信号先进行PFM调制后,再进行电-光转换,光信号传到接收端后,进行光-电转换,然后进行PFM解调,恢复出视频信号。
由于采用了PFM调制技术,其传输距离很容易就能达到30 Km左右,有些产品的传输距离可以达到80 Km,甚至上百公里。
并且,图象信号经过传输后失真很小,具有很高的信噪比和很小的非线性失真。
通过使用波分复用技术,还可以在一根光纤上实现图象和数据信号的双向传输,满足监控工程的实际需求。
这种模拟光端机也存在一些缺点:a)生产调试较困难;b)单根光纤实现多路图象传输较困难,性能会下降,目前光端机能做到单根光纤上传输16路图象+1路音频+2路反向485数据;c)由于采用的是模拟调制解调技术,其稳定性不够高,随着使用时间的增加或环境特性的变化,光端机的性能也会发生变化,给工程使用带来一些不便。
2)数字光端机由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势,所以正如数字技术在许多领域取代了模拟技术一样,光端机的数字化已成为目前光端机的主流趋势。
目前,数字图象光端机主要有两种技术方式:一种是MPEG II图象压缩数字光端机,另一种是非压缩数字图象光端机。
视频传输类型及原理简介视频传输规定:视频设备的输入输出阻抗75Ω(相互配接和通用性)种类:1、基带同轴传输。
2、基带双绞线传输。
3、射频调制解调传输。
4、光缆调制解调传输。
5、视频数字(网络)传输。
6、微波传输。
7、无线天线视频监控系统。
一、基带同轴传输:{0~6M,1V p-p,75Ω}图:同轴电缆是唯一可以不用附加传输设备也能有效传输视频信号方法。
(绝对衰减最小)。
突出矛盾就是频率失真,在传输通道视频失真度条件下,75-5可传输120m(200m以上可观察到失真)。
“频率加权放大技术”目前已成熟,仅用一个末端补偿设备,75-5→2000m;若前后补偿,可到3000m。
单端不平衡传输,一根为信号线;一根为零线,优点:传输阻抗,不受外界干扰和不对外产生干扰。
缺点:分布参量值较大,损耗严重。
线越长越严重。
线缆衰减是指线缆传输信息期发生的能量降低或损耗,它遵循一种叫趋肤效应和近似效应的物理定理,随着频率的增加会增大,导体内部的电子流产生的磁场迫使电子向导体表面聚集,频率越高这个表层越薄,这一效应对电缆的衰减影响相当显著,且衰减与频率的平方根近似成正比。
可知要求 75-5≤200m75-7≤400m75-9≤600m75-13≤800m如超过800m,不建议用同轴传输,由于分布参数更大,寄生干扰引入,图像质量下降。
二、双绞线传输:图:平衡传输方式:不平衡输入的视频经发送器A转换为平衡输出,传输回路的两根线分别是幅度相等相位相反的差分信号,在接收器B中将平衡信号再转换回不平衡信号,以便与现行设备配接。
由于双绞线上的两个信号大小相等,极性相反,且两线相绞(不断改变方向),这样线间的寄生电抗与其相邻电抗也极性相反大小相等。
(两线完全平衡时)图:C1、C2、…C n是每对双绞线每一绕结的分布电容。
L1、L2、…L n是每对双绞线每一绕结的感应电感。
电容C 总= C 1+C 2+…+C n +(-C n+1) 总感应电感BA B A L L L L L +∙=总 L A =L 1+(-L 3)+…+L nL B =-L 2+L 4+…+(-L n+1)当绕结基本平衡时:C n = C n+1,L 总=0,C 总=0这表明从传输信号的角度分析两线间的寄生电容、寄生电感趋于零,但对外界干扰信号而言上述结果并不存在。

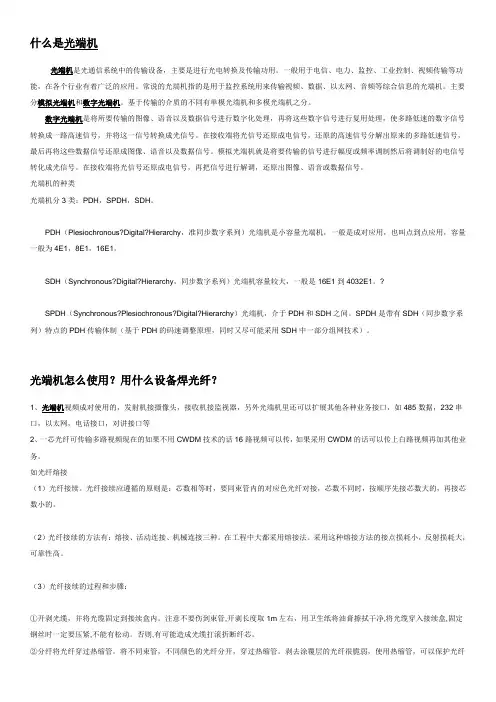

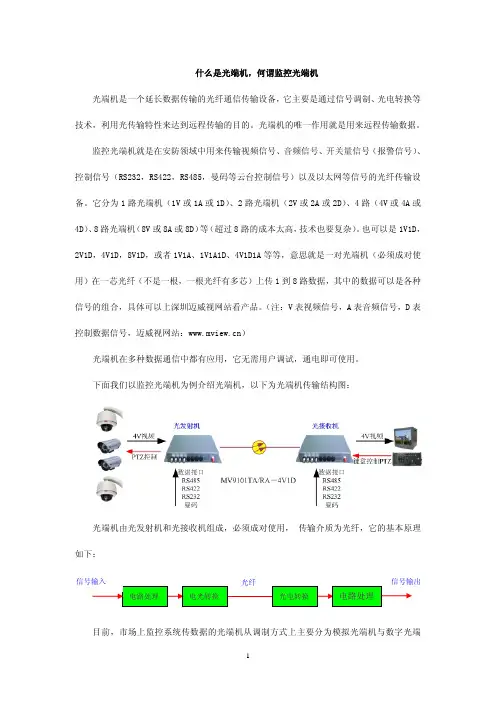

什么是光端机光端机是光通信系统中的传输设备,主要是进行光电转换及传输功用。
一般用于电信、电力、监控、工业控制、视频传输等功能,在各个行业有着广泛的应用。
常说的光端机指的是用于监控系统用来传输视频、数据、以太网、音频等综合信息的光端机。
主要分模拟光端机和数字光端机。
基于传输的介质的不同有单模光端机和多模光端机之分。
数字光端机是将所要传输的图像、语音以及数据信号进行数字化处理,再将这些数字信号进行复用处理,使多路低速的数字信号转换成一路高速信号,并将这一信号转换成光信号。
在接收端将光信号还原成电信号,还原的高速信号分解出原来的多路低速信号,最后再将这些数据信号还原成图像、语音以及数据信号。
模拟光端机就是将要传输的信号进行幅度或频率调制然后将调制好的电信号转化成光信号。
在接收端将光信号还原成电信号,再把信号进行解调,还原出图像、语音或数据信号。
光端机的种类光端机分3类:PDH,SPDH,SDH。
PDH(Plesiochronous?Digital?Hierarchy,准同步数字系列)光端机是小容量光端机,一般是成对应用,也叫点到点应用,容量一般为4E1,8E1,16E1。
SDH(Synchronous?Digital?Hierarchy,同步数字系列)光端机容量较大,一般是16E1到4032E1。
?SPDH(Synchronous?Plesiochronous?Digital?Hierarchy)光端机,介于PDH和SDH之间。
SPDH是带有SDH(同步数字系列)特点的PDH传输体制(基于PDH的码速调整原理,同时又尽可能采用SDH中一部分组网技术)。
光端机怎么使用?用什么设备焊光纤?1、光端机视频成对使用的,发射机接摄像头,接收机接监视器,另外光端机里还可以扩展其他各种业务接口,如485数据,232串口,以太网,电话接口,对讲接口等2、一芯光纤可传输多路视频现在的如果不用CWDM技术的话16路视频可以传,如果采用CWDM的话可以传上白路视频再加其他业务。
光端机工作原理图播幔机所需设备:光缆:芯数2*4\6\8、室内\室外.单棣\多模终端盒:4 口\8 口、12 口\24 口适配器:FC/SC/ST光纤跳线:单模\多模、3米\X采、FC/SC/ST视频光端机=1\2\4\8\16\32路、20-120Km. 485反向数据\音频\开关呈\以太网数据施工部分:熔纤彎光端机的原理光端机是用来将光信号和电信号互相转换的一种设备, 它对所传信号不会进行任何压缩. 它的作用主要就是实现电-光和光-电转换。
电信非压缩光端机,就是将多个E1 (一种中继线路的数据传输标准,通常速率为2.048Mbps,此标准为中国和欧洲采用)信号变成光信号并传输的设备。
光端机根据传输E1 口数量的多少,价格也不同。
一般最小的光端机可以传输4个E1,目前最大的光端机可以传输4032个E1。
工程应用中一般也把视频光端机称为光端机。
光端机的种类光端机分 3 类:PDH,SPDH,SDH。
,准同步数字系列)光端机是小容量光端机,一般是成对应PDH( Plesiochronous Digital Hierarchy用,也叫点到点应用,容量一般为4E1,8E1,16E1SDH(Synchronous Digital Hierarchy ,同步数字系列)光端机容量较大,一般是16E1到4032E1。
SPDH(Synchronous Plesiochronous Digital Hierarchy )光端机,介于PDH和SDH之间。
SPDH是带有SDH(同步数字系列)特点的PDH传输体制(基于PDH的码速调整原理,同时又尽可能采用SDH中一部分组网技术)。
监控术语的话,那就是视频光端机,传输视频为主及其他数据,音频, 开关量,以太网电话等信号的光电转换传输设备,他的本质是:光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机;所以广义上讲,基于光纤网络用于传输信号的光电转换设备都可以称为光端机.以此分类用于电信上传输信号(也有压缩的视频)的压缩光端机与用于监控和广播电视行业的非压缩的视频光端机.通常所说的光端机是传输视频的非压缩光端机.视频光端机在中国的发展是伴随着监控发展开始的.光端机从模拟走向数字从上个世纪80年代末模拟光端机开始进入中国应用,到2001年开始数字光端机的出现;演绎了经济发展带动科学技术进步,科学技术推动经济发展的过程。

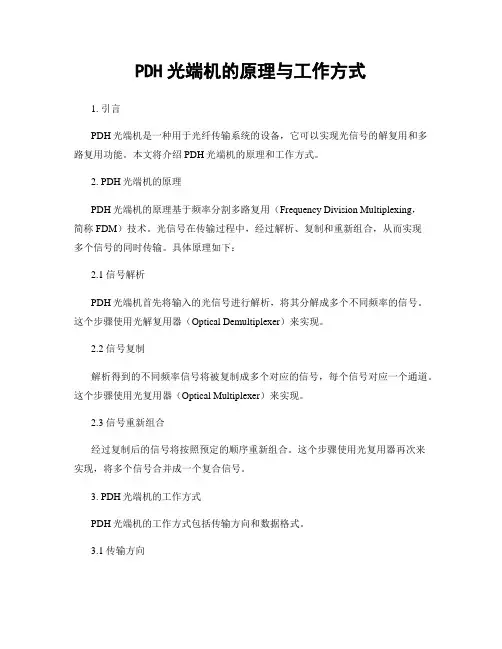

PDH光端机的原理与工作方式1. 引言PDH光端机是一种用于光纤传输系统的设备,它可以实现光信号的解复用和多路复用功能。
本文将介绍PDH光端机的原理和工作方式。
2. PDH光端机的原理PDH光端机的原理基于频率分割多路复用(Frequency Division Multiplexing,简称FDM)技术。
光信号在传输过程中,经过解析、复制和重新组合,从而实现多个信号的同时传输。
具体原理如下:2.1 信号解析PDH光端机首先将输入的光信号进行解析,将其分解成多个不同频率的信号。
这个步骤使用光解复用器(Optical Demultiplexer)来实现。
2.2 信号复制解析得到的不同频率信号将被复制成多个对应的信号,每个信号对应一个通道。
这个步骤使用光复用器(Optical Multiplexer)来实现。
2.3 信号重新组合经过复制后的信号将按照预定的顺序重新组合。
这个步骤使用光复用器再次来实现,将多个信号合并成一个复合信号。
3. PDH光端机的工作方式PDH光端机的工作方式包括传输方向和数据格式。
3.1 传输方向PDH光端机可以实现单向传输或双向传输。
在单向传输模式下,光信号只能在一个方向上进行传输;而在双向传输模式下,光信号可以同时在两个方向上进行传输。
3.2 数据格式PDH光端机支持多种数据格式,包括E1、E3、T1、T3等。
这些数据格式代表了不同的传输速率和通道数量。
具体的数据格式由光终端机的配置决定。
4. PDH光端机的应用PDH光端机广泛应用于光纤传输系统中,其主要应用场景如下:4.1 电话和数据传输PDH光端机可以将电话信号和数据信号进行光纤传输,实现长距离传输和多信道复用的功能。
这在企业和电信运营商领域得到了广泛应用。
4.2 宽带接入PDH光端机也被广泛应用于宽带接入领域。
它可以将宽带信号通过光纤传输,实现高速宽带接入服务,并提供高质量的音视频传输。
4.3 数据中心互联PDH光端机还可以用于数据中心之间的互联。

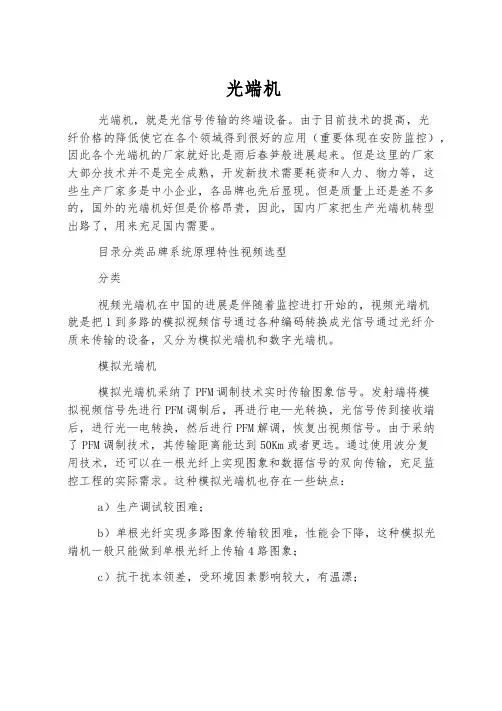

光端机光端机,就是光信号传输的终端设备。
由于目前技术的提高,光纤价格的降低使它在各个领域得到很好的应用(重要体现在安防监控),因此各个光端机的厂家就好比是雨后春笋般进展起来。
但是这里的厂家大部分技术并不是完全成熟,开发新技术需要耗资和人力、物力等,这些生产厂家多是中小企业,各品牌也先后显现。
但是质量上还是差不多的,国外的光端机好但是价格昂贵,因此,国内厂家把生产光端机转型出路了,用来充足国内需要。
目录分类品牌系统原理特性视频选型分类视频光端机在中国的进展是伴随着监控进打开始的,视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备,又分为模拟光端机和数字光端机。
模拟光端机模拟光端机采纳了PFM调制技术实时传输图象信号。
发射端将模拟视频信号先进行PFM调制后,再进行电—光转换,光信号传到接收端后,进行光—电转换,然后进行PFM解调,恢复出视频信号。
由于采纳了PFM调制技术,其传输距离能达到50Km或者更远。
通过使用波分复用技术,还可以在一根光纤上实现图象和数据信号的双向传输,充足监控工程的实际需求。
这种模拟光端机也存在一些缺点:a)生产调试较困难;b)单根光纤实现多路图象传输较困难,性能会下降,这种模拟光端机一般只能做到单根光纤上传输4路图象;c)抗干扰本领差,受环境因素影响较大,有温漂;d)由于采纳的是模拟调制解调技术,其稳定性不够高,随着使用时间的加添或环境特性的变化,光端机的性能也会发生变化,给工程使用带来一些不便。
数字光端机由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势,所以正如数字技术在很多领域取代了模拟技术一样,光端机的数字化也是一种必定趋势。
数字视频光端机重要有两种技术方式:一种是MPEGII图象压缩数字光端机,另一种是全数字非压缩视频光端机。
图象压缩数字光端机一般采纳MPEGII图象压缩技术,它能将活动图象压缩成N×2Mbps的数据流通过标准电信通信接口传输或者直接通过光纤传输。
深圳市华天成科技有限公司
视频光端机原理:
光传输系统由三部分组成:光源(光发送机),传输介质、检测器(光接收机)。
按传输信号划分,可分为数字传输系统和模拟传输系统。
专业详细解释
视频图像在数字视频光端机中首先要进行数字化处理,即通过抽样和量化编码实现模/数(A/D)转换,然后利用高速数字复接技术将多路数字视频信号或数字音频、数据等信号复接成高速码流,再运用高速数字光传输平台进行传输。
目前绝大多数数字视频光端机采用的是10bit或8bit量化编码,对应的抽样频率在13.5Mhz或16.6Mhz 以上。
运用155Mb/s(单路视频)、622Mb/s(4路视频)、1.25Gb/s(8路视频)和2.5Gb/s(16路视频)四个速率等级的光传输平台。
在光器件上一般采用电信设备大量使用的收发一体光模块,有优秀的可靠性和稳定性,特别是具有近乎理想的光学动态传输范围,可以使传输设备在最大光纤链路损耗范围内无需调整就可正常工作。
数字信号的优越性,使得视频信号在传输和处理的过程中受到畸变失真和干扰的影响较小,传输质量大大超过模拟光端机。
一般系统性能指标可以达到:加权信噪比>65dB,优秀的可以>70dB,微分增益<1%,微分相位<1°,远高于模拟光端机的加权信噪比>56dB,优秀的可以>60dB,微分增益<3%,微分相位<3°。
特别是多路数字视频光端机通道的指标具有较好的一致性,量产的设备也有相当高的一致性。
监控术语的话,视频光端机,传输视频为主,传输其他数据、音频、开关量、以太网、电话信号为辅。
他的本质是广电转换传输设备,放在光缆的两端,一发一收,顾名思义光端机。
通俗解释
将摄像头拍摄到的图像是模拟信号,信号输入到光端机的发射机,光端机的发射机把摄像头送来的模拟信号转换成数字信号,其次把数字信号调制成串行数据.然后把这些数据通过一次电-光转换,最后通过光
纤把数据传输出去.光端机的接收机的作用就是把发射机传输出来的光信号转换成电信号,其次把串行数
据转换成并行数据,然后通过数模转换器件,把数字信号转换成模拟信号.这就把摄像机所拍摄到的数据基本还原了,然后通过一些设备,就可以通过显示器查看摄像头所拍摄到的图像了。
