数字视频光端机说明书(使用前先阅本说明书)亲爱的用户：衷心感谢您购买本公司传输产品！为了您的工作能够更加顺利地推进，我们郑重建议您：在动手连接、操作本产品前，务必仔细阅读本说明书，并特别留心其中的各项注意事项。
安全注意事项为避免人身伤害或对本产品以及与之相连接的其它产品造成损坏，请特别留心以下安全注意事项：务必按规定使用本产品以防止发生各种潜在的伤害！注意：●电源电压。
本机只能用于电源为交流100~220V±20%/50Hz的地区，请勿在其它地区使用。
●使用恰当的电源线和电源。
必须使用本产品随机配备的电源线或其它具有机壳保护接地端的合格电源线；与电源线匹配的电源插座的保护接地端必须良好接地。
●注意产品接地。
本产品接地是通过电源线中的接地导体。
为避免电击，电源线中的接地导体必须与大地良好连接。
在连接本产品各光电端口之前，务必确保产品已经妥善接地。
●留心所有端口的极限值。
为避免火灾或电击，在连接本产品前，请留心本产品机身以及本使用手册中所标注的所有极限值或相关标志。
●使用规定的保险管。
●不要冒险操作。
当您怀疑本产品工作不正常时，请向本公司专业服务人员咨询，不要冒险继续操作。
●震动和碰撞。
本机内含精密光学部件，请避免剧烈振动和碰撞。
●请勿打开外盖或擅自进行修理。
本产品机壳内没有用户可维修的部件，产品维修只能由本公司或经本公司授权的专业维修人员进行。
用户自行开盖被视为自动放弃产品保修权利。
警告：●本产品为ⅢB类激光装置。
本机内有人眼不可见的激光辐射，使用不当时可能对人眼及皮肤造成生理性伤害。
本机加电后，严禁用肉眼直视本机光纤输入输出端口或与这些端口相连接的光纤活动连接器端面。
也要避免将激光对准易燃易爆物品，以防止引起火灾。
●本产品对静电敏感。
在接触产品电气接口前务必保证静电释放●为避免发生火灾或触电事故，请勿让本产品淋雨或受潮。
●不要在潮湿环境进行操作。
●严禁开盖操作。
●保持产品表面清洁、干燥。

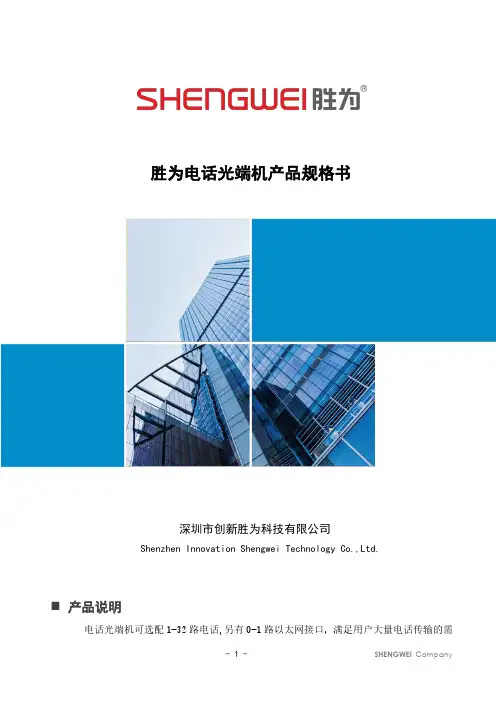

胜为电话光端机产品规格书深圳市创新胜为科技有限公司Shenzhen Innovation Shengwei Technology Co.,Ltd.产品说明电话光端机可选配1-32路电话,另有0-1路以太网接口，满足用户大量电话传输的需求。
该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用于IP超市、生活小区、网吧、话吧与各大通信运营商、政府及其它各种企事业单位。
⏹产品特性✧基于自主知识产权的集成电路✧提供1-4路语音接入，支持来电显示和反极性计费功能✧支持各个站点的相互放号功能✧语音口支持O口和S口接口，O口与程控交换机对接，S口与用户的电话机相连⏹产品参数产品信息6BGDJ04014路电话+1路网络光端机数字电话光端机PCM 语音光端机电话光纤收发器光电转换器4路电话+1路网络FC 接口一对7BGDJ08008路电话光端机数字电话光端机PCM 语音光端机电话光纤收发器电话延长器8路电话光端机FC 接口一对8BGDJ160016路电话光端机数字电话光端机PCM 语音光端机电话光纤收发器电话延长器16路电话光端机FC 接口一对9BGDJ160116路电话+1路网络光端机数字电话光端机PCM 语音光端机电话光纤收发器光电转换器16路电话+1路网络FC 接口一对10BGDJ320032路电话光端机数字电话光端机PCM 语音光端机电话光纤收发器电话延长器32路电话光端机FC 接口一对***感谢您的查阅***公司名称：深圳市创新胜为科技有限公司编写人：胜为产品部日期：2022年10月24日。
OTS-E系列PDH光端机用户手册版本：V2.1(2004版)目录一、产品概述 (4)二、设备特点 (4)§2.1 独立式 (4)§2.2 机框插卡式 (4)三、设备说明 (5)§3.1 系统原理框图 (5)§3.2 系统描述 (5)§3.2.1 工作原理 (5)§3.3 隔爆壳和前、后面板标识及指示灯说明 (6)§3.4 外围接口 (10)四、设备安装与维护（以输入电源-48V为例） (11)§4.1 设备包装、外观检查 (11)§4.2 设备安装 (11)§4.2.1 各类机型安装方式 (11)§4.3 整机安装 (14)§4.4 安装注意事项 (15)§4.5 设备的维护 (15)§4.6 机房及接地要求 (15)§4.7 故障的判断 (15)五、技术规格 (16)§5.1 电部分 (16)§5.2 光部分 (17)§5.3 网管部分（选配，需单独购买） (17)§5.4 电源部分 (17)§5.5 环境要求 (18)§5.6 机械参数 (18)附录 (19)一、产品概述OTS系列光端机是对二次群光端机优化设计后的新一代产品，进一步完善了各项设计，使之成为稳定可靠、美观小巧、经济实用，具良好传输特性的新一代传输产品。
该设备作为一种性能优异的成熟技术产品，内部的软硬件均为模块化结构。
硬件部分采用了大规模FPGA电路──集编码、解码、信息插入、告警切换于一体，使电路变得简单，从而提高了整机的可靠性。
电接口部分采用大规模的ASIC电路，集数字抽样时钟、数字平滑锁相、编解码于一体，使得各项指标大大优于ITU-T各项建议。
二、设备特点§2.1 独立式OTS系列精巧型单板二次群光端机是通信技术和计算机技术有机结合的产物，适用于交换机远端传输和光纤环路等小容量点对点的应用场合，特别适合于通信容量小，可靠性要求高，辅助功能特别齐全的场合。
光端机（NetRing600）在小区短信中的使用说明前言：光端机在小区短信系统中的主要作用是将移动网络中MSC与BSC之间用光传输方式进行传输的A接口信令进行采集（不影响移动现网运行）并将采集到的A接口信令转换成普通的2M输出。
据此下面进行此设备的使用说明。
1、设备简介1.1 NetRing600硬件系统：NetRing600的整机结构按照19英寸标准进行设计，整机高度仅为1U（44.45mm）。
1.2 NetRing600板位说明：图中PWR-A为主用电源板位，PWR-B为备用电源板位，IU1为系统板位，IU2为扩展板位。
1.2.1 IU1系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：IU2系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：由于小区短信在整个系统中只是复接A接口信令，所以在实际应用中只用RX接口，TX接口空闲。
外部接口说明：BV35T02 使用DB68 高密度接插件，其面板接口如下图所示：1.2.2 电源板NetRing600支持-48V DC和220V AC。
对于–48V DC 电源，电源板允许的输入电压范围是-36V～-72V；对于220V AC 电源，电源板允许的输入电压范围是176V～264V；–48V电源板备份状态下的面板示意图220V AC 电源板的面板示意图1．3设备典型配置类型1：类型2：2、光端机在小区短信中原理应用下图为光端机在小区短信中的物理使用示意图。
在图中小区短信从移动现网的传输A接口信令的光纤中用分光器（95：5）将A接口信令从现行网络中以光的形式复接出来。
复接出的光进入光端机后进行“光转电”转换，从而输出带A接口信令的电传输的普通两兆。
3、光端机配置光端机软件配置程序为绿色软件，无须安装。
在win2000或者win2003系统下可以对光端机进行配置。
配置时硬件环境：设备安装并加电完成；复接A接口信令的光纤接入RX后IU1和IU2的ALM（红色）灯灭和OUT（绿色）灯亮，此状态显示复接传输A接口信令的光纤成功；用交叉网线将光端机的10BASE-T接口和笔记本的网口连接。
PDH120/240/480+100M光传输设备用户手册安全使用须知PDH120/240/480+100M系列综合业务传输设备在设计使用范围内具有良好可靠的性能，但仍应避免人为对PDH120/240/480+100M系列综合业务传输设备造成的损害或破坏。
◆仔细阅读本手册，并保存好本手册，以备将来参考用；◆不要将设备放置在接近水源或潮湿的地方；◆不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方；◆电源接头以及其它设备连接件应互相连接牢固，请经常检查；◆连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：1．直流-48V机种：-36V ~-72V2．交流220V机种：220V±20％，50Hz◆请注意设备清洁，必要时可用软棉布擦拭；◆不要堵塞通风口；◆在下列情况下，请立即断开电源，并与公司联系：1．设备进水；2．设备摔坏或机壳破裂；3．设备工作异常或展示的性能已完全改变；4．设备产生气味、烟雾或噪音。
◆请不要自己修理设备，除手册中有明确指示外。
一、概述PDH120/240/480+100M系列综合业务传输设备是本公司使用自主开发的专用集成电路研制生产的综合业务传输设备。
它将标准的2M传统TDM业务接口、V.35业务接口与10/100BaseTx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，同时支持双光路1+1无损保护，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。
PDH120/240/480+100M系列综合业务传输设备维护简单，开电即用，还可提供集中式局端设备，并提供完整的网络管理功能。
二、主要特点◆E1数字口阻抗75Ω/120Ω可选；◆以太接口均为10/100Base-Tx自适应，带宽可以0.5M为单位调整，最大带宽100M；◆E1通道支持内置BERT（Bit Error Rate Test）；◆提供1个公务话机接口；◆提供1个RS232异步数据接口；◆提供1个管理接口，可实现集中监控，并支持系统升级；◆提供一组控制开关，用于设置设备维护测试；◆双光路光端机可实现业务的1+1无损保护；◆采用大规模芯片，电路简单，功耗低，可靠性高；◆适应多种电源环境，-48VDC或220V AC；◆标准1U机框，体积小，重量轻，工作稳定可靠，安装方便。

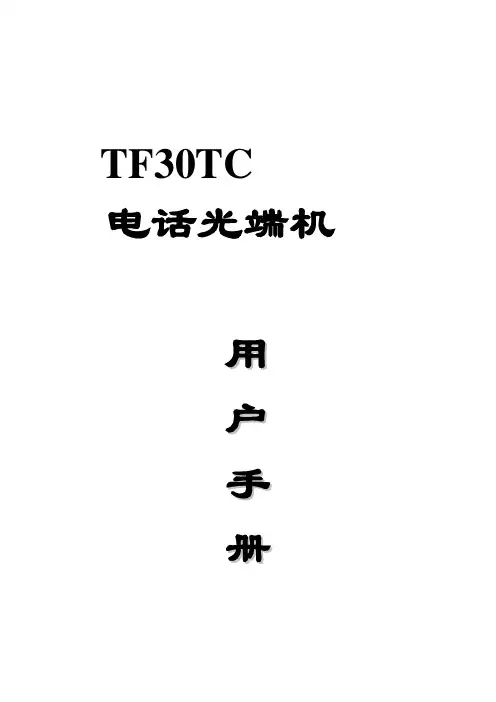

TF30TC电话光端机用户手册目录一．系统概述 (1)二．主要特点 (1)三．技术参数 (1)3.1．光接口 (1)3.2．话路接口 (1)3.3．故障监测 (2)3.4．供电条件 (2)3.6．工作环境 (3)3.7．外形尺寸 (3)四．指示灯含义 (3)五．接口定义 (3)5.1．光接口定义 (3)5.2．电话接口定义： (3)六．设备安装 (4)七．随机配件 (4)八．产品保修说明 (4)九．联系厂家 (4)TF30TC电话光端机一．系统概述TF30TC 电话光端机是我公司自主开发的专用集成电路研制生产的PCM综合业务产品。
该设备以大规模集成电路和可编程逻辑芯片为核心，实现30路自动口(FXS)、交换口(FXO)，多接口的光纤输出产品。
设备采用标准19英寸机箱设计。
外形简洁、美观。
外部供电为直流DC48V或交流AC220V可选方式。
本机可单独桌面安放，也可与电源、传输设备、DDF端子、VDF端子、电源分配端子组架安装。
操作、维护方便。
公司具有完善的质量保证体系，为产品的质量及售后服务提供有力的保障。
二．主要特点●设备采用标准1U机箱；●提供1路光口，光口FC/SC可选；单纤双纤可选；●采用标准2*4*4 RJ11电话接口●设备采用大规模可编逻辑器件，及专用接口电路，性能稳定、可靠；●提供30路自动电话接口(FXS)或交换接口(FXO)；●适应DC48V、AC220V多种电源环境；三．技术参数3.1．光接口●光纤接口：SC、FC型可选；●发送光功率：-8dBm ～ -15dBm；●接收灵敏度：优于 -36dBm；●光模块：单纤或双纤可选；●适用光纤：单模或多模光纤可选；●传输距离：普通20Km（最远可达120Km）；3.2．话路接口●接口形式：自动（FXS）、交换（FXO）●接口类型：2*4 RJ11●话音取样频率：8KHz●音频接口指标：a.阻抗特性：600Ω平衡（二线/四线）b.电平四线音频输入电平：-5dBr 允许偏差±1dB四线音频输出电平：-5dBr 允许偏差±1dB二线音频发送电平：0dBr 允许偏差±1dB二线音频接收电平：-3dBr 允许偏差±1dBc.音频转接点阻抗反射衰减二线： bp≥12dB(300~600Hz)bp≥15dB(600~3400Hz)四线发： bp≥20dB(300~3400Hz)四线收： bp≥20dB(300~3400Hz)d.编码：A律e.比特率：64Kbit/sf.DC环路最大阻抗：2000Ωg.有效传输带宽：300－3400HZ/600Ωh.空闲信道噪声：＜－67dBi.铃流电压：25±3Hz，75±15Vj.净衰减频率特性：满足ITU-T建议要求；k.空闲话路噪声：不超过-65dBm0pl.路际串话：不超过-65dBm0m.振幅特性：满足ITU-T建议要求n.总失真：满足ITU-T建议要求3.3．故障监测●告警：光失步、帧失步；3.4．供电条件●交流AC220V AC180V～240V；●直流DC48V DC36V～72V；●功耗：≤30W3.6．工作环境● 工作温度：0℃ ～ 50℃；● 贮存温度：-40℃ ～ +70℃；● 相对湿度：5% ～ 95%无冷凝；● 大气压力：86 ～ 106Kpa ；3.7．外形尺寸● 19英寸标准型：483×200×45mm四．指示灯含义TF30TC 电话光端机指示灯含义：五．接口定义5.1．光接口定义标有TX 的为光信号发标有RX 的为光信号收5.2．电话接口定义：2脚为T;3脚为RTX RX六．设备安装1．取出设备，检查外观无破损，固定在机架或其它装置上，确保安装稳固。
一、设备简介KVM-T/R光端机是由KVM发送器（KMT-T）和KVM接收器（KVM-R）组成，通过一芯单模光纤传输视频、Audio、键盘、鼠标、麦克等信号。
在多媒体应用系统中，往往需要把音视频信号、键盘、鼠标、麦克等信号进行远距离传输。
但使用普通的电缆长距离传输时，总会出现输出信号差，容易受干扰，显示出来的图象会出现模糊、拖尾、分色等现象。
同时传输距离短，要多条电缆才能同时传输这些信号，不能满足多媒体信息发布、高清摄像机等场合长距离传输的要求，使用ZY-KVM-T/R光端机进行传输，完全解决了此类问题，传输距离1米-20公里。
同时，光端机传输具有衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。
KVM光端机设备在多媒体系统中应用，即节省施工成本及走线的复杂性，又能保证高品质的目标为可能。
ZY-KVM-T是光发送器，ZY-KVM-R是光接收器，二个设备配合使用，可实现经ZY-KVM-T 光送器把视频、Audio、键盘、鼠标、麦克等信号经光缆发送给ZY-KVM-R光接收器，特别适用于高清视频信号的传输，军事演习、高清摄像机等各种长距离的应用。
二、装箱清单当您打开包装，请确保符合以下设备及配件的使用1、KVM-T 用来连接电脑，配件如下：一只VGA转DVI的转接头一根音频线一个USB线2、KVM-R用来连接电视、配件如下：一只VGA转DVI的转接头3、两个电源适配器4.、一个用户手册\三、连接设备介绍如何连接KVM-T发送器和KVM-R接收器·【KVM-T】KVM光发送器，是连接到您的电脑或媒体播放或高清摄像机等设备。
连接方法如下所示：使用USB线，VGA转DVI头和音频线，把KVM-T后面板的主接口和PC机连接。
也可以直接采用DVI电缆，把DVI-T发送器后面板的主接口和PC机连接。
把您的电脑或媒体播放设备、KVM-T连接电源，为避免设备损害，请使用标配电源适配器。
DS-3S系列综合平台HD-SDI光端机用户手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998UD.6L0103D0063A01非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。
本手册适用于以下产品：本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进及更新本手册中描述的软硬件产品。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱单为准。
0100001021128安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
事项提醒用户防范潜在的死亡或严重伤害危险。
事项提醒用户防范潜在的伤害或财产损失危险。
警告在本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。
请使用正规厂家提供的电源适配器，供电电源要求为DC12V/1A。
在接线、拆装等操作时请一定要将电源断开，切勿带电操作。
如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，本公司不承担责任）。
光端机的光器件所产生的光源能对人的眼睛产生永久性伤害，切勿用眼睛直视光端机的光器件和通电状态下光端机的光纤接口。
在光端机上插拔光纤时，切断电源。
注意请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）请不要在高温（超过75℃）或低温（低于－40℃）或高湿度地点安装设备。
产品使用说明书视频光端机(TF-32V4D4A1E)一、简介TF-32V4D4A1E数字光端机采用全数字通信方式，可在一根光纤上同时传输32路正向视频、4路RS-485(或RS-232)双向数据、4路音频(或话路)和1路以太网。
视频采用非压缩数字视频编码，视频格式兼容PAL、NTSC、SECAM制式，能提供广播级的图像质量。
该产品既具有数字传输方式高质量、长距离的优点，又具有价格低廉的优势，是理想的远距离光纤传输设备。
二、光纤视频监控系统主要应用对交通运输部门（如城市交通、高速公路和铁路）的监视、控制和管理对军事重地实行监视、控制和报警对军事阵地实行可视化指挥监控对工业生产过程的监视、控制和管理对工厂、煤矿、石油等部门实行安全防盗和防火监视和报警对机要部门（如档案室、文件室、金库和保安等）的监视、控制和报警对高层建筑、智能大厦、大型商场的监视、控制和报警三、产品特性标准19寸2U机箱。
单模单纤传输视频、音频/话路、数据信号 全数字无压缩式光纤传输兼容PAL、NTSC等多种制式的视频传输半双工/全双工数据通讯双向音频或话路音频/电话、以太网为可选式插卡（可选接口），方便用户选用 工业级设计，可靠性高全表面贴装技术四、技术指标1、视频指标输入输出电平：1Vp-p输入输出阻抗：75Ω微分增益：<1%微分相位：<1°加权信噪比：>70dB视频带宽：2Hz～8MHz抽样频率：13.5MHz量化等级：8/10bit2、音频指标（可选接口）输入电电压：1Vp-p输出入阻抗：600Ω，非平衡音频带宽： 300Hz～3400Hz抽样频率: 8KHz3、话路接口（可选接口）接口形式：自动（FXS）、交换（FXO）取样频率： 8KHz编码：A律比特率： 64Kbit/s环路最大阻抗：2000Ω有效传输带宽：300－3400HZ/600Ω空闲信道噪声：＜－67dB铃流电压：25±3Hz，75±15V净衰减频率：满足ITU-T建议要求；空闲话路噪声：不超过-65dBm0p路际串话：不超过-65dBm0振幅特性：满足ITU-T建议要求总失真：满足ITU-T建议要求4、数据指标传输速率：0～115.2Kbps误码率：<10-9数据格式：RS-232/RS-485/RS-422可选工作方式：半双工/全双工可选5、 LAN接口（可选接口）标称速率：10/100M b it/s自适应；接口规程：符合IEEE-802.3u标准；接口类型：RJ-45；支持透传VLAN功能；6、光路指标光接口：FC/PC传输距离：20Km(基本型)工作温度：-25°～ +70°五、外部特征与使用方法1、指示灯(4个LED显示区，每个LED显示区包含16LED)LED1: 电源指示，灯亮为正常。
nevion光端机说明书尊敬的用户：感谢您选择使用我们的Nevion光端机！为了让您更好地了解和使用我们的产品，我们特意为您准备了以下详细的说明书。
请仔细阅读并遵循本说明书中的操作指南，以确保您能充分利用我们的产品的各项功能。
产品描述：Nevion光端机是一款高性能的光纤通信设备，主要用于实现不同地点之间的光纤传输，具有高速、稳定和可靠的特点。
它采用先进的光纤通信技术，可以在不同网络之间传输各种类型的数据，包括音频、视频和数据信号。
产品特点：1. 高速传输：Nevion光端机支持高速光纤传输，最高速率可达到10 Gbps，确保数据传输的快速和稳定。
2.高可靠性：光纤传输具有较高的抗干扰能力和抗衰减能力，可以在不同环境条件下保持稳定的传输质量。
3. 多功能接口：光端机配备了多种接口，包括光纤输入输出接口、Ethernet接口和串口接口，以满足不同类型数据的传输需求。
4.简单易用：光端机采用简单直观的操作界面，用户只需按照提示进行操作即可完成设置和调试。
使用步骤：1.设置光纤连接：将光纤连接到光端机的光纤输入接口和输出接口上，确保连接牢固。
2. 设置网络连接：通过Ethernet接口将光端机连接到您的网络中，确保网络连接正常。
3.设置传输参数：使用光端机的操作界面设置传输参数，包括传输速率、接口类型等，根据实际需求进行设置。
4.调试和测试：完成传输参数设置后，进行调试和测试，确保传输质量达到要求。
5.数据传输：连接好光纤并设置好参数后，即可进行数据传输，确保数据能够正常传输。
常见问题解答：1.Q:如何判断光纤连接是否正常？A:可通过光端机的操作界面查看光纤连接状态，如果显示正常，则说明连接正常；否则，需要检查光纤连接是否松动或损坏。
2.Q:如何调整传输速率？A:可通过光端机的操作界面找到传输速率设置选项，并根据需要进行调整。
3.Q:如何进行数据传输？A:连接好光纤并设置好参数后，将需要传输的数据输入到光端机的输入接口上，光端机会自动将数据传输到目标位置。
2007年1月1日版本数字式视音频及控制数据光端机产品使用说明书光端机说明书目录一、概要 (2)二、一般安全要求 (2)三、应用场合 (2)四、数字光端机技术参数 (3)五、产品技术特点 (4)六、系统连接图 (5)七、安装步骤 (5)八、简单故障检查分析与排除 (6)九、附件 (8)十、控制数据、音频、开关量、以太网、E1信号端口及接口线定义........ 请见附页光端机说明书一、概要非常感谢您选用我公司生产的高可靠数字视音频及控制数据光传输系统！持续为用户提供优质产品和优质服务是我们的目标。
为确保您正确、安全地使用我们的产品，敬请您在使用前仔细阅读本手册，以减少或避免在安装和使用过程中可能遇到的问题。
本手册所包含的数字式视音频及控制数据光端机分3500系列和4500系列两个产品线。
3500系列产品为独立台式数字光端机，产品型号一般为“NV35××……、NSV35××……”；4500系列产品为插卡式数字光端机，产品型号一般为“NV45××……、NSV45××……”。
4500系列产品可插入单槽、双槽机盒或4U 19英寸标准机架使用，以便局端集中管理或灵活配置组合形成16-64大路数视频光端机。
本手册为3500、4500两大系列产品线所有型号数字视音频及控制数据光端机的通用说明书。
二、一般安全性要求请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连的任何其他产品受到损坏。
为了避免可能发生的危险，本产品只可在规定范围内使用。
只有我公司授权的技术人员方可执行维修。
□使用适当的电源。
仔细核对产品的电源类型以及正负极性。
□正确的连接和断开。
当设备正处于上电状态时，请勿随意连接和断开数据线。
□正确的信号线连接。
用户在连接时请最好使用原厂配备的辅配件。
如用户做特殊连接时请注意针脚分配要求。
□请勿打开机壳，请勿在无设备盖板时操作。
数据光端机总线型光端机ODTXP2200系列概述：ODTXP2200系列数据光端机包括ODTXP2200、ODTXP2200B两种。
一．特点◆可以组成复杂的通信网络，节省了投资资源。
◆快速双纤冗余(<20ms)技术的应用，增强了系统通信的可靠性。
◆产品提供光口告警的遥信量输出接口。
◆产品具有双主站备份保护功能，解决了双纤自愈环网的通讯技术瓶颈。
◆总线式数据接口符合RS232、RS422及RS485相关标准。
◆对串口数据进行了透明传输，可以接纳不同的总线方式。
◆具有8条全双工数据通道，且具有8×8数据交叉连接功能。
◆提供总线控制权仲裁功能，解决从站主动上发数据冲突。
◆可提供数据接口电平反转功能、电平转换功能。
◆网管系统产品功能强大，界面友好，协议公开，大大方便了用户的使用。
◆产品系列化，可以根据用户的要求提供不同的光口数量、接入平台和外形结构。
◆电源种类多样，适用于不同机房。
◆完善的数据口电磁兼容特性。
二．设备参数a.数据接口数据传输误码率≤10-10异步速率0--115.2Kbps（自适应）电气特性符合RS232、RS422、RS485的相关标准，RS-485接口可接32-128节点，通信距离1200米，物理接口:DB25-孔b.光纤接口发光功率＞-13dbm（单模系统）＞-20dbm（多模系统）收光灵敏度＜-28dbm（单模系统）＜-34dbm（多模系统）线路速率32Mbit/s接口形式FC/SC（任选）c.电源接口供电方式DC+5V、+12V、+24V、±48V、AC220Vd.系统环境参数工作温度-35℃～75℃储存温度-40℃～85℃运行湿度5%～95%最大级联站数200max功耗<2W（ODTXP2200）<3W（ODTXP2200B）e.机械结构外形尺寸ODTXP220028×158×129(高×宽×深)(mm3)ODTXP2200B44×482.6×140(高×宽×深)(mm3)三．产品应用领域◆电力配网自动化◆交通数字监控◆污水处理系统◆自来水供应数据处理系统◆工厂过程控制系统◆SCADA系统◆楼宇自动化系统◆其他远程和分布式串口设备控制系统订购信息产品型号光口数量数据接口数量ODTXP22002对FC/SC光接口提供4路/8路RS232接口，2路/4路RS232/RS484总线+以太网型光端机ODTXP3000系列概述ODTXP3000系列光端机主要采用本公司的ODTXP3000网管系统进行光纤网络的管理与维护。
HDMI压缩高清光端机说明书
产品描述
HDMI光纤延长器通过单根光纤长距离地传输高清及3D视频信号，分辨最高可达3840*2160，支持EDID学习/透传功能，能够适应多种复杂的应用环境。
该设备拥有卓越的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。
产品特点
◆通过一对光纤长距离地传输HDMI视频和音频信号，可达2-10公
里；
◆高清无压缩视频信号分辨率最高可达到4K*2K@30Hz，同时支持
3D；
◆支持EDID学习/透传，能够匹配多种显示设备；
◆支持RS232透传；
◆兼容HDMI1.4B标准；
◆能够自动识别和配置各种显示模式；
◆内置自动均衡系统，画面流畅、清晰、稳定；
◆内置ESD静电保护电路，全方位保护系统安全；
◆安装简单方便，即插即用，无需设置；
产品参数
典型应用：。
aopre光端机说明书
1.商品名称：aopre光端机。
2.商品毛重：2.0kg。
3.比特率：155Mbps +20ppm。
4.光纤类型：单楼单纤。
5.线路码型：NRZ+扰码。
6.光波长：850nm、1310nm、1550nm。
7.发射光功率：-12dBm-+3dBm。
8.接收灵敏度：-30dBm--20dBm。
9.阻抗：5000。
10.插入损耗：-3±0.75dB。
11.频率特性：300-3400Hz(-0.6~+3dB)。
12.串音衰耗：≥65dB。
13.物理接口：RJ11。
14.速率：10/100BASE-T。
15.接口类型：RJ45。
16.振铃电压：75v。
17.振铃频率：25HZ。
18.二线输入阻抗：600 Q(摘机)。
19.回换：40db。
20.振铃检测电压：35v。
21.功率：s5W(静态）。
22.工作温度：-20℃-70℃。
23.存储温度：-40℃-85℃。
24.工作温度：0-95%(无冷藏）。
25.存储源度：0%-90%RH(无冷藏）。
26.a opre光端机采用金属外壳坚固耐用使用：高品质金属材质，抗
生锈耐腐蚀，坚固耐用，即插即用无线调试。
27.a opre光端机配备强劲散热口设计：加快内部空气流通速度，确
保产品稳定运行使用寿命长。
28.a opre光端机接口解析方面：全面了解能满足市场上各式各样设
备接口的需求光纤接口SC/FC可选。
全数字点对点视频光端机采用最先进的数字视频光纤传输技术，可将1-128路视频、多路数据、多路音频、多路开关量、1路以太网、多路电话等信号复合在单芯光纤上进行高质量传输，大大节省了用户设备投资成本，提高了光缆利用率。
该视频光端机系列产品由于采用的是全数字无压缩技术，因此能支持任何高分辨率运动、静止图像高质量传输；具有不受环境干扰影响、传输质量高、能长期稳定的工作，安装和维护都很简单、现场开通时支持即插即用、无需调试等特点。
设备可选择微型、壁挂式、1U/19英寸独立式、4U/19英寸插卡式等多种安装结构形式，方便用户安装，用户可根据现场的具体情况灵活选择。
产品性能
•工业级设计、SMT表面贴装工艺•所有光、电接口均符合国际标准
•全数字、非压缩、无延时传输•高效防雷设计，视频三级、数据五级•8/10/12位数字编码•电源接口防浪涌，防高压设计
•单模光纤传输，距离20KM•无电磁干扰（EMI）、射频干扰（RFI）•无模拟调频、调相、调幅光端机的交调干扰•低功耗和即插即用的免调试安装
• 6.5-8M视频传输带宽•多种结构，方便用户选择
•兼容PAL、NTSC和SECAM视频制式•支持用户定制及OEM方式
指示灯
音频接口(可选)
接口类型： 工业凤凰端子 阻抗： 输入高阻，输出低阻 支持带宽： 20Hz~20KHz 信噪比： >85dB 开关量(可选) 接口类型： 工业凤凰端子 响应时间： <1.4ms 开关量输出 负载： AC125V 0.3A DC30V 1A 信噪比： >85dB 类型： 常开(默认)，常闭 电话(可选) 接口类型： 工业凤凰端子 阻抗： 600欧 频率特性： 300~3400H z 馈电电压： 48V 馈电电流： 20~50mA 用户环路电阻： <1K Ω 以太网(可选) 协议： IEEE802.3 平行/交叉： 自动识别
接口定义
视频光端机的多业务端子用的是统一的5位工业端子，端子的中间管脚，即第3脚固定接地，其他接多业务。
各个业务的线序定义如下：
光接口 接口： FC(默认)，SC 、ST 可选
传输距离： 20Km(默认)
波长：
多模：850nm/1310nm 单模：1310nm/1550nm CWDM ：1350~1600nm
视频接口 接口： BNC ，75Ω非平衡
带宽： 6.5~8MHz
兼容制式：
PAL/NTSC/SECAM 视频输入/输出：
典型值：1Vp-p 最大值：1.5Vp-p
微分增益(DG)： <1% 微分相位(DP)： <1° 编码： 8/10/12位 采样频率： 13MHz~16MHz
加权信噪比： >67dB
数据接口(可选) 数据通道： 多路单向、双向 接口类型： 工业凤凰端子 通信速率： 300~115200bps 误码率： <1X10-9
设备安装
1、确定光端机的安装位置，若需要打孔安装，请先测量光端机的定位孔间距。
2、打开设备，检查设备以及附件是否完好。
3、取出设备和电源适配器，固定在安装位置上，确保安装稳固。
4、连接各种业务接口，注意连接FC光纤跳线接口时注意卡口位置，保证光路连接正常。
其他业务参照设备上的端口标识说明。
5、核实安装地点交流电源状况（AC100V---AC240V），并确定使用设备专用电源。
6、确认都连接正常后，将设备上电。
常见故障排除
设备正常工作状态指示灯见指示灯定义。
应用领域：
安防监控 高速公路 电子警察 平安城市 安全自动化 智能小区 军事应用 政府机构 工厂，学校 海关，银行 电力 水利 石油，化工 监狱 机场 无人值守基站
附件：
电源 说明书 合格证、保修卡。
