九年级物理上册第十四章 欧姆定律(篇)(Word版 含解析)

九年级上册物理第十四章欧姆定律检测题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

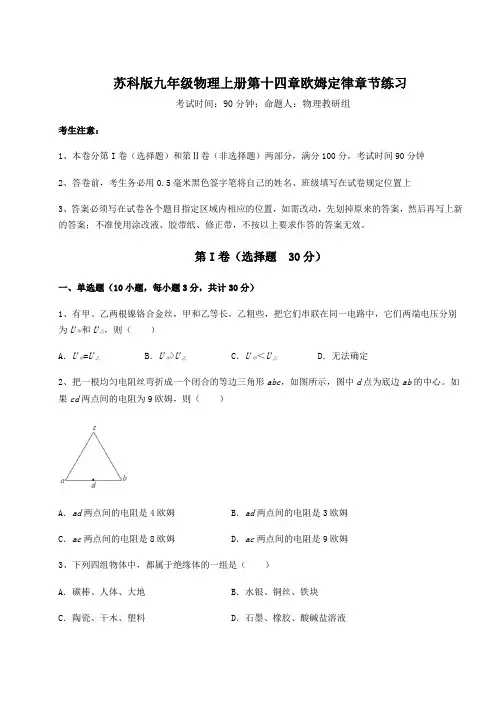

苏科版九年级物理上册第十四章欧姆定律章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们串联在同一电路中，它们两端电压分别为U甲和U乙，则（）A．U甲=U乙B．U甲>U乙C．U甲＜U乙D．无法确定2、把一根均匀电阻丝弯折成一个闭合的等边三角形abc，如图所示，图中d点为底边ab的中心。

如果cd两点间的电阻为9欧姆，则（）A．ad两点间的电阻是4欧姆B．ad两点间的电阻是3欧姆C．ac两点间的电阻是8欧姆D．ac两点间的电阻是9欧姆3、下列四组物体中，都属于绝缘体的一组是（）A．碳棒、人体、大地B．水银、铜丝、铁块C．陶瓷、干木、塑料D．石墨、橡胶、酸碱盐溶液4、在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（）A．电压表V示数B．电流表A示数C．电流表A示数与电流表1A示数的比值D．电压表V示数与电流表A示数的比值5、下列物体通常情况下属于导体的是（）A．玻璃杯B．陶瓷盒C．钢直尺D．橡胶棒6、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④7、在探究“导体中的电流与电压关系“的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（）A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，电路中的总电压是2VD．若甲、乙元件并联后，接到2V的电路中，电路消耗的总功率是1.2W8、下列物品中，通常情况下属于导体的是（）A．橡胶棒B．铅笔芯C．玻璃棒D．塑料尺9、灯泡L与定值电阻R的I﹣U图象如图所示。

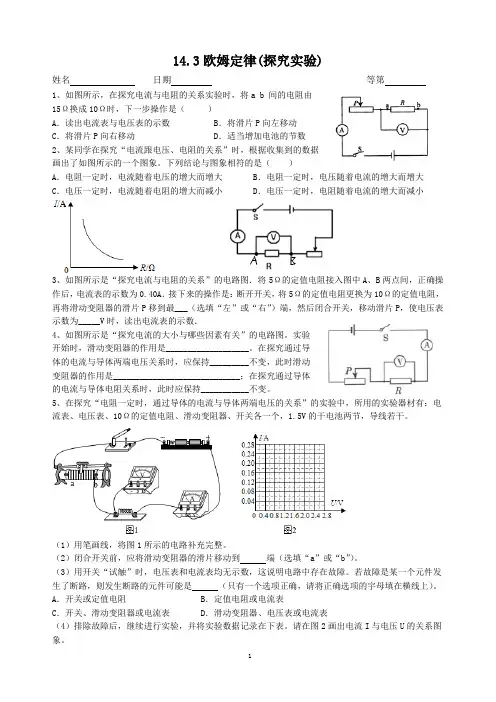

14.3欧姆定律(探究实验)姓名日期等第1、如图所示，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动 D．适当增加电池的节数2、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。

下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大 B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小 D．电压一定时，电阻随着电流的增大而减小3、如图所示是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．4、如图所示是“探究电流的大小与哪些因素有关”的电路图。

实验开始时，滑动变阻器的作用是___________________。

在探究通过导体的电流与导体两端电压关系时，应保持_________不变，此时滑动变阻器的作用是_____________________________；在探究通过导体的电流与导体电阻关系时，此时应保持___________不变。

5、在探究“电阻一定时，通过导体的电流与导体两端电压的关系”的实验中，所用的实验器材有：电流表、电压表、10Ω的定值电阻、滑动变阻器、开关各一个，1.5V的干电池两节，导线若干。

（1）用笔画线，将图1所示的电路补充完整。

（2）闭合开关前，应将滑动变阻器的滑片移动到端（选填“a”或“b”）。

（3）用开关“试触”时，电压表和电流表均无示数，这说明电路中存在故障。

若故障是某一个元件发生了断路，则发生断路的元件可能是（只有一个选项正确，请将正确选项的宇母填在横线上）。

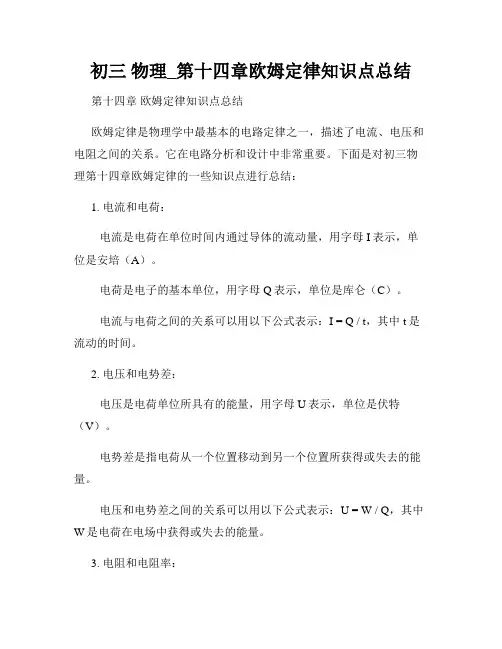

初三物理_第十四章欧姆定律知识点总结第十四章欧姆定律知识点总结欧姆定律是物理学中最基本的电路定律之一，描述了电流、电压和电阻之间的关系。

它在电路分析和设计中非常重要。

下面是对初三物理第十四章欧姆定律的一些知识点进行总结：1. 电流和电荷：电流是电荷在单位时间内通过导体的流动量，用字母I表示，单位是安培（A）。

电荷是电子的基本单位，用字母Q表示，单位是库仑（C）。

电流与电荷之间的关系可以用以下公式表示：I = Q / t，其中t是流动的时间。

2. 电压和电势差：电压是电荷单位所具有的能量，用字母U表示，单位是伏特（V）。

电势差是指电荷从一个位置移动到另一个位置所获得或失去的能量。

电压和电势差之间的关系可以用以下公式表示：U = W / Q，其中W是电荷在电场中获得或失去的能量。

3. 电阻和电阻率：电阻是电流受到阻碍的程度，用字母R表示，单位是欧姆（Ω）。

电阻率是材料本身的属性，用字母ρ表示，单位是欧姆米（Ω·m）。

电阻与电阻率之间的关系可以用以下公式表示：R = ρL / A，其中L是导体的长度，A是导体的横截面积。

4. 欧姆定律的描述：欧姆定律描述了电流、电压和电阻之间的关系，它可以用以下公式表示：U = I × R。

换句话说，电流等于电压与电阻的比值：I = U / R。

5. 线性电阻和非线性电阻：当电阻不随电压或电流的改变而改变时，称为线性电阻。

当电阻随电压或电流的改变而改变时，称为非线性电阻，也被称为电子元件。

6. 串联电路和并联电路：在串联电路中，电流依次通过每个元件。

在并联电路中，电流分别通过每个元件，然后重新汇集在一起。

通过串联电路和并联电路，可以实现电路的不同功能，如电阻调节和电压分配。

7. 复杂电路和电路计算：复杂电路是由多个电阻、电源和其他电子元件组成的电路。

通过使用欧姆定律以及串联和并联电路的规则，可以计算复杂电路中的电流、电压和电阻。

总结：欧姆定律是电路分析和设计中最基本的定律之一，它描述了电流、电压和电阻之间的关系。

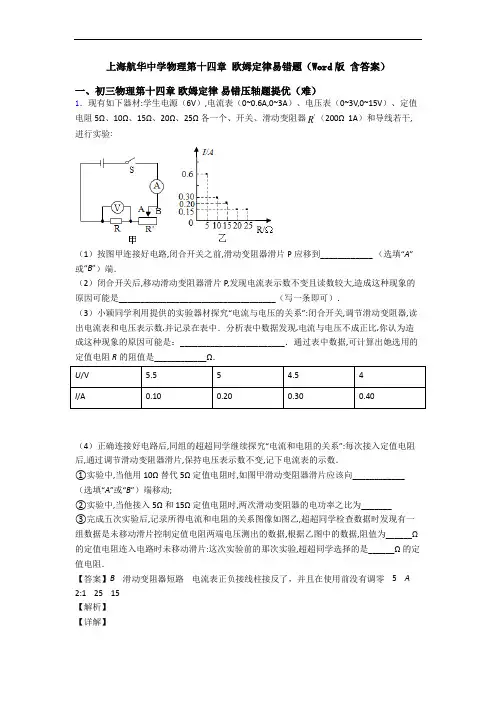

上海航华中学物理第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有如下器材:学生电源（6V）,电流表（0~0.6A,0~3A）、电压表（0~3V,0~15V）、定值电阻5Ω、10Ω、15Ω、20Ω、25Ω各一个、开关、滑动变阻器'R（200Ω 1A）和导线若干,进行实验:（1）按图甲连接好电路,闭合开关之前,滑动变阻器滑片P应移到____________ （选填“A”或“B”）端．（2）闭合开关后,移动滑动变阻器滑片P,发现电流表示数不变且读数较大,造成这种现象的原因可能是____________________________________（写一条即可）．（3）小颖同学利用提供的实验器材探究“电流与电压的关系”:闭合开关,调节滑动变阻器,读出电流表和电压表示数,并记录在表中．分析表中数据发现,电流与电压不成正比,你认为造成这种现象的原因可能是：________________________．通过表中数据,可计算出她选用的定值电阻R的阻值是____________Ω．U/V 5.55 4.54I/A0.100.200.300.40（4）正确连接好电路后,同组的超超同学继续探究“电流和电阻的关系”:每次接入定值电阻后,通过调节滑动变阻器滑片,保持电压表示数不变,记下电流表的示数．①实验中,当他用10Ω替代5Ω定值电阻时,如图甲滑动变阻器滑片应该向____________（选填“A”或“B”）端移动;②实验中,当他接入5Ω和15Ω定值电阻时,两次滑动变阻器的电功率之比为_______③完成五次实验后,记录所得电流和电阻的关系图像如图乙,超超同学检查数据时发现有一组数据是未移动滑片控制定值电阻两端电压测出的数据,根据乙图中的数据,阻值为______Ω的定值电阻连入电路时未移动滑片:这次实验前的那次实验,超超同学选择的是______Ω的定值电阻．【答案】B滑动变阻器短路电流表正负接线柱接反了，并且在使用前没有调零 5 A 2:1 25 15【解析】【详解】(1)[1]按图甲连接好电路，闭合开关之前，滑动变阻器接入电路的电阻应该最大，所以滑片P 应该移到B 端；(2)[2]造成这种现象的原因可能是滑动变阻器短路，那么无论滑动变阻器如何调节，电流大小都不变，只有电阻R 接入电路，电流较大；(3)[3]分析表中数据发现，电压数值在减小，电流数值在增大，这情况有可能是电流表正负接线柱接反了，并且在使用前没有调零；[4]设这个电流表在使用前，指针的示数为I ，由题意可知5.5V 5V 4.5V 4V -0.1A -0.2A -0.3A -0.4AR I I I I ==== 求得 1.2A I =，定值电阻5ΩR = (4)[5]当他用10Ω替代5Ω定值电阻时，定值电阻R 阻值在减小，为了保持电压表示数不变，那么滑动变阻器的阻值大小应变小，滑片应该向A 端移动；[6]实验中，当他接入5Ω和15Ω定值电阻时，两端的电压都是R U ，那么滑动变阻器两端的电压是'R R 6V U U =-设当他接入5Ω的定值电阻时，流过它的电流为1I ，滑动变阻器的电功率为()1R 16V P U I =-⋅当他接入15Ω定值电阻时，流过它的电流为2I ，滑动变阻器的电功率为()2R 26V P U I =-⋅那么可知R 125Ω10ΩU I I =⋅=⋅12:10:52:1I I ==1212::2:1P P I I ==[7]从图乙可知，左边四个点对应的电压大小都是3V ，而第五个点对应的电压为3.75V ，这组数据是未移动滑片控制定值电阻两端电压测出的数据，所以阻值为25Ω的定值电阻连入电路时未移动滑片；[8]阻值为25Ω的定值电阻连入电路时未移动滑片，那么此时电路中的电流大小为0.15A ，那么电路中的总电阻大小为6V 40Ω0.15AU R I ===总 对应的滑动变阻器阻值大小为 '-40Ω-25Ω15ΩR R R ===总这次实验前的那次实验滑动变阻器阻值大小也为'15ΩR =，由题意可知，此时定值电阻两端的电压是3V ，滑动变阻器两端的电压是6V 3V 3V -=电路中的电流大小为''R'R3V0.2A15ΩUIR===此时定值电阻大小为RR3V15Ω0.2AURI===所以这次实验前的那次实验，超超同学选择的是15Ω的定值电阻。

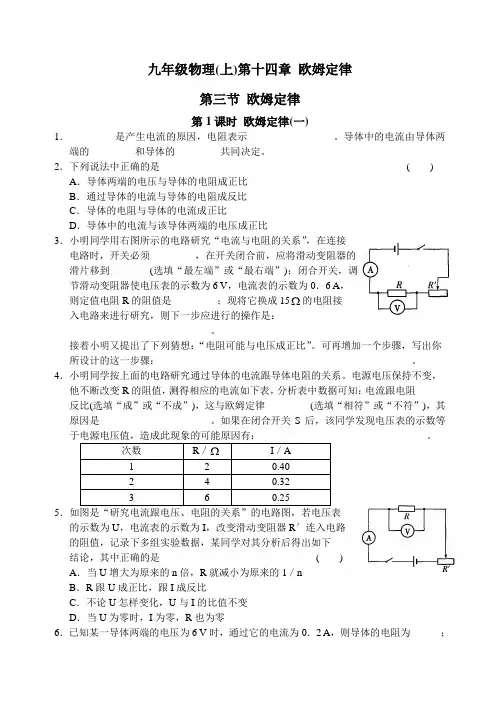

九年级物理(上)第十四章欧姆定律第三节欧姆定律第1课时欧姆定律(一)1．_________是产生电流的原因，电阻表示_________________。

导体中的电流由导体两端的_________和导体的_________共同决定。

2．下列说法中正确的是( ) A．导体两端的电压与导体的电阻成正比B．通过导体的电流与导体的电阻成反比C．导体的电阻与导体的电流成正比D．导体中的电流与该导体两端的电压成正比3．小明同学用右图所示的电路研究“电流与电阻的关系”，在连接电路时，开关必须_________，在开关闭合前，应将滑动变阻器的滑片移到________(选填“最左端”或“最右端”)；闭合开关，调节滑动变阻器使电压表的示数为6 V，电流表的示数为0．6 A，则定值电阻R的阻值是_________；现将它换成15Ω的电阻接入电路来进行研究，则下一步应进行的操作是：___________________________________________。

接着小明又提出了下列猜想：“电阻可能与电压成正比”。

可再增加一个步骤，写出你所设计的这一步骤：__________________________________________________。

4．小明同学按上面的电路研究通过导体的电流跟导体电阻的关系。

电源电压保持不变，他不断改变R的阻值，测得相应的电流如下表，分析表中数据可知：电流跟电阻______ 反比(选填“成”或“不成”)，这与欧姆定律_________(选填“相符”或“不符”)，其原因是______________________。

如果在闭合开关S后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因有：_________________________________。

次数R／ΩI／A1 2 0.402 4 0.323 6 0.255的示数为U，电流表的示数为I，改变滑动变阻器R′连入电路的阻值，记录下多组实验数据，某同学对其分析后得出如下结论，其中正确的是( )A．当U增大为原来的n倍，R就减小为原来的1／nB．R跟U成正比，跟I成反比C．不论U怎样变化，U与I的比值不变D．当U为零时，I为零，R也为零6．已知某一导体两端的电压为6 V时，通过它的电流为0．2 A，则导体的电阻为______；若电压为零时，导体电阻为__________。

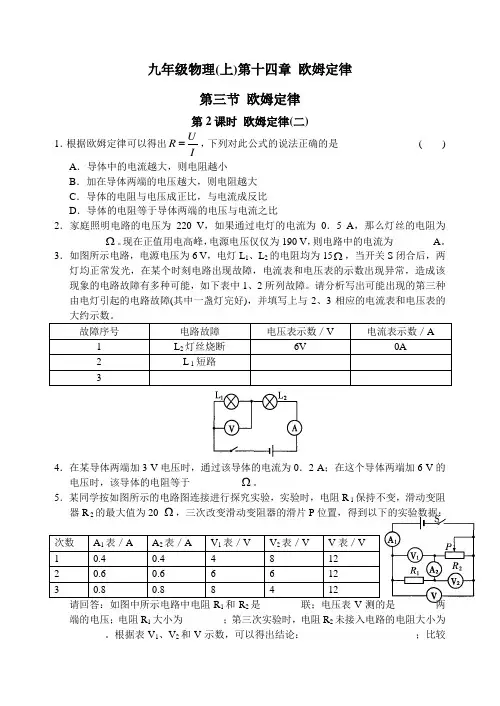

九年级物理(上)第十四章欧姆定律第三节欧姆定律第2课时欧姆定律(二)1．根据欧姆定律可以得出URI=，下列对此公式的说法正确的是( )A．导体中的电流越大，则电阻越小B．加在导体两端的电压越大，则电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻等于导体两端的电压与电流之比2．家庭照明电路的电压为220 V，如果通过电灯的电流为0．5 A，那么灯丝的电阻为_______Ω。

现在正值用电高峰，电源电压仅仅为190 V，则电路中的电流为________A。

3．如图所示电路，电源电压为6 V，电灯L1、L2的电阻均为15Ω，当开关S闭合后，两灯均正常发光，在某个时刻电路出现故障，电流表和电压表的示数出现异常，造成该现象的电路故障有多种可能，如下表中1、2所列故障。

请分析写出可能出现的第三种由电灯引起的电路故障(其中一盏灯完好)，并填写上与2、3相应的电流表和电压表的大约示数。

故障序号电路故障电压表示数／V 电流表示数／A1 L2灯丝烧断6V 0A2 L 1短路34．在某导体两端加3 V电压时，通过该导体的电流为0．2 A；在这个导体两端加6 V的电压时，该导体的电阻等于_________ Ω。

5．某同学按如图所示的电路图连接进行探究实验，实验时，电阻R 1保持不变，滑动变阻器R 2的最大值为20 Ω，三次改变滑动变阻器的滑片P位置，得到以下的实验数据：次数A1表／A A2表／A V1表／V V2表／V V表／V1 0.4 0.4 4 8 122 0.6 0.6 6 6 123 0.8 0.8 84 1212________两端的电压；电阻R1大小为________；第三次实验时，电阻R2未接入电路的电阻大小为_______。

根据表V1、V2和V示数，可以得出结论：______________________；比较每次实验电流表A1和A2的大小，可以得出结论：__________________。

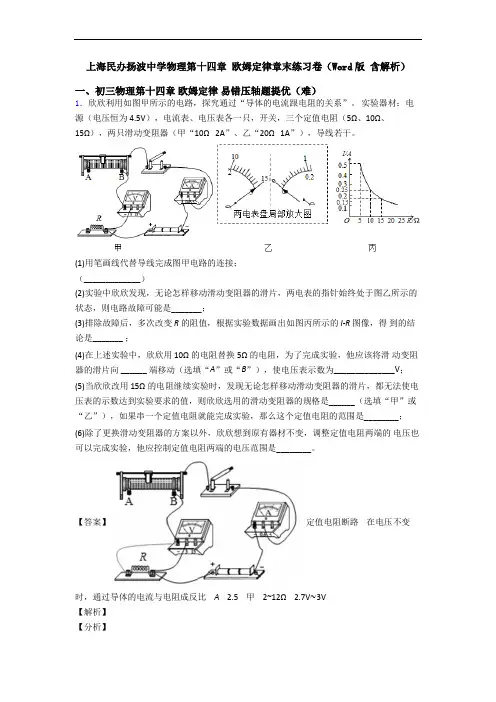

上海民办扬波中学物理第十四章欧姆定律章末练习卷（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

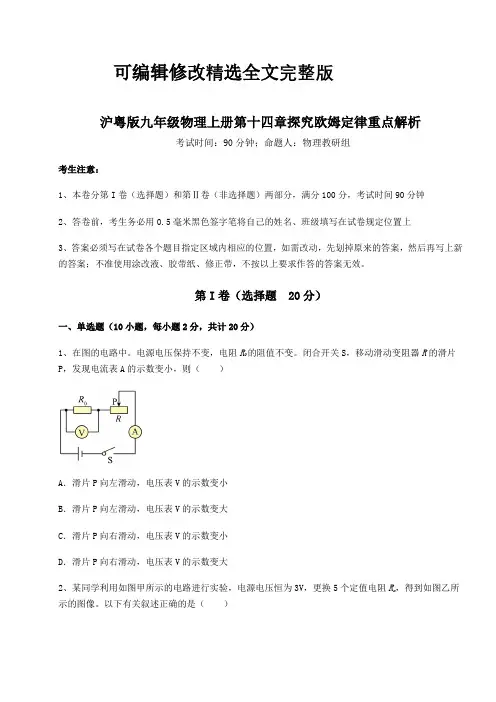

可编辑修改精选全文完整版沪粤版九年级物理上册第十四章探究欧姆定律重点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图的电路中。

电源电压保持不变，电阻R0的阻值不变。

闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（）A．滑片P向左滑动，电压表V的示数变小B．滑片P向左滑动，电压表V的示数变大C．滑片P向右滑动，电压表V的示数变小D．滑片P向右滑动，电压表V的示数变大2、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图像。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向左移D．将R x从5Ω换成10Ω后，应将滑片P向右移3、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（）A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1:24、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．5、某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。

该同学进行多次测量，得到的数据如下表所示。

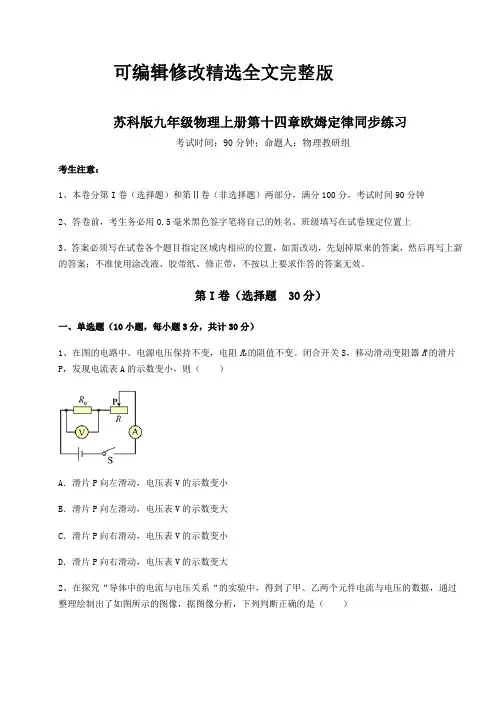

可编辑修改精选全文完整版苏科版九年级物理上册第十四章欧姆定律同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在图的电路中。

电源电压保持不变，电阻R0的阻值不变。

闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（）A．滑片P向左滑动，电压表V的示数变小B．滑片P向左滑动，电压表V的示数变大C．滑片P向右滑动，电压表V的示数变小D．滑片P向右滑动，电压表V的示数变大2、在探究“导体中的电流与电压关系“的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（）A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，电路中的总电压是2VD．若甲、乙元件并联后，接到2V的电路中，电路消耗的总功率是1.2W3、在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。

一段时间后，电流表A的示数变小，电压表V的示数不变。

现用另一定值电阻R3替换R2，替换后电流表的示数再次变小。

若故障只可能发生在电阻R1、R2、R3上，则下列判断正确的是（）A．R1可能断路B．R2可能断路C．R2一定断路D．R3可能断路4、如图是一种测定油箱内油量的部分装置示意图，其中0R是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆带动滑片可绕固定轴O转动，滑杆另一端固定着一个浮子。

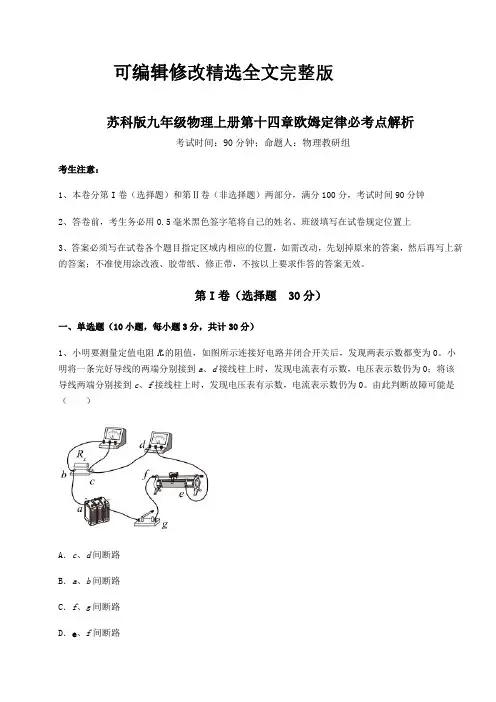

可编辑修改精选全文完整版苏科版九年级物理上册第十四章欧姆定律必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、小明要测量定值电阻R x的阻值，如图所示连接好电路并闭合开关后，发现两表示数都变为0。

小明将一条完好导线的两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、f接线柱上时，发现电压表有示数，电流表示数仍为0。

由此判断故障可能是（）A．c、d间断路B．a、b间断路C．f、g间断路D．e、f间断路2、下列物品中，通常情况下属于导体的是（）A．不锈钢尺B．橡胶手套C．塑料笔杆D．陶瓷碗3、如图所示，当变阻器的滑片向右移动时（）A．电压表示数变大，电流表的示数变小B．电压表示数不变，电流表的示数变小C．电压表示数变小，电流表的示数变小D．电压表示数变大，电流表的示数变大4、如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（）A．“伏安法”测电阻的实验原理是：由欧姆定律得到R=U IB．滑动变阻器的作用是控制未知电阻两端的电压保持不变C．实验中多次测量的目的是减小误差D．该电路还可以探究电流与电压的关系5、关于串并联电路，下列说法正确的是（）A．串联电路中各用电器两端电压一定不相等B．并联电路中通过各用电器的电流一定不相等C．并联电路中的总电阻比各支路电阻大D．串联电路中通过各用电器的电流一定相等6、用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

沪粤版九年级物理上册第十四章探究欧姆定律难点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（）A．通过L1与L2的电流一定相等B．通过L1与L2的电流一定不相等C．L1与L2两端的电压一定相等D．L1与L2两端的电压之和等于电源电压2、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压3、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数变小4、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。

一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路5、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。

实验中，当电压表示数为2.5V时，电流表示数如图乙所示，根据实验过程和现象，下列说法中错误的是（）A．电流表示数是0.5AB．灯泡L的额定功率是2.5WC．灯泡L正常发光时的电阻为5ΩD．当电压表示数为2.5V时，灯泡L正常发光6、在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

苏科版九年级物理上册第十四章欧姆定律章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A．电流表示数变大B．电流表示数不变C．电压表示数变大D．电压表示数变小2、在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。

一段时间后，电流表A的示数变小，电压表V的示数不变。

现用另一定值电阻R3替换R2，替换后电流表的示数再次变小。

若故障只可能发生在电阻R1、R2、R3上，则下列判断正确的是（）A．R1可能断路B．R2可能断路C．R2一定断路D．R3可能断路3、如图中对验电器和滑动变阻器标记的各部件中，通常情况下，属于绝缘体的是（）A．2、8 B．3、6 C．4、7 D．1、54、R1、R2、R3是三个阻值不同的电阻。

将它们并联起来接入电路，如图甲所示，闭合开关后，测得通过每个电阻的电流关系为I1＞I2＞I3；若将它们串联起来接入电路，如图乙所示，则闭合开关后，各电阻两端的电压大小关系为（）A．U1＞U2＞U3B．U3＞U2＞U1C．U1＝U2＝U3D．U2＞U1＞U35、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④6、关于电流、电压和电阻，下列说法正确的是（）A．只有正电荷的定向移动能形成电流B．电路两端有电压，电路中一定有电流C．导体电阻的大小是由电压和电流决定D．自由电子定向移动的方向与电流方向相反7、有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们串联在同一电路中，它们两端电压分别为U甲和U乙，则（）A．U甲=U乙B．U甲>U乙C．U甲＜U乙D．无法确定8、在“探究影响导体电阻大小的因素”实验中，用如图的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜合金丝。

可编辑修改精选全文完整版沪粤版九年级物理上册第十四章探究欧姆定律章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．铁、大地、铅笔芯C．塑料尺、空气、橡胶棒D．橡皮擦、煤油、石墨2、关于电学知识，下列法正确的（）A．B．C．D．3、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。

A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端4、如图所示，电源电压不变，a、b、c为电流表或电压表。

只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。

则（）A．a表是电压表B．先闭合S1、S2，再闭合S3，a表示数无变化C．S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化D．S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值5、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，电流表A1示数变大B．电压表示数不变，电流表A2示数变大C．电流表A2示数与电流表A1示数之差不变D．电压表与两电流表示数之差的比值变大6、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图像。

沪粤版九年级物理上册第十四章探究欧姆定律必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、图乙是图甲所示电子秤的工作原理图。

电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。

挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。

下列判断正确的是（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安2、在如图所示的电路中，电源电压保持不变。

闭合电键S后，滑动变阻器R2的滑片P由中点向右移动，下列说法正确的是（）A．电流表A示数与电流表A l示数的差变大B．电流表A1示数与电流表A2示数的比值变大C．电流表A1示数与电流表A2示数的和不变D．电流表A示数与电流表A2示数的比值不变3、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。

实验中，当电压表示数为2.5V时，电流表示数如图乙所示，根据实验过程和现象，下列说法中错误的是（）A．电流表示数是0.5AB．灯泡L的额定功率是2.5WC．灯泡L正常发光时的电阻为5ΩD．当电压表示数为2.5V时，灯泡L正常发光4、如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（）A．灯泡L变亮B．电压表示数变小C．电路的总电阻变小D．电压表示数与电流表示数的比值变大5、对下列物理量数值的估计，最接近实际的是（）A．教室内一盏日光灯正常工作时的电流约为1AB．电饭煲的发热电阻约为55ΩC．电视机工作一小时消耗的电能约为1kW·hD．对人体的安全电压为36V6、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

九年级物理上册第十四章欧姆定律专题练习（解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
