1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。2直接启动，延时停止
通过时间继电器作用，延时使回路断开。3控制电机正反转使用双重互锁，采用复合按钮和2个接触器。将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~4顺停、逆停循环5电机轮流循环启动
6三台电机轮流循环
7单按钮控制电机启动停止8时间继电器控制双速电机9定子串电阻降压启动这个不太常用！10延边三角形降压启动
这个知道就行！！！11星三角降压启动
照片名称：星三角降压启动实物接线图照片名称：星三角照片名称：星三角启动控制线路图照片名称：星三角（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应该采取降压的方式。）12自耦降压这也是很使用的降压启动控制线路。一般大于40千瓦的电机使用
1.基本的直接启动控制线路
按下启动按钮，KM线圈得电,KM常开辅助触点自锁，绿灯亮，电机运行；按下停止按钮，KM线圈失点，辅助触点复位，红灯亮，电机停止。2直接启动，延时停止
通过时间继电器作用，延时使回路断开。3控制电机正反转使用双重互锁，采用复合按钮和2个接触器。将2个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避免了短路的发生~4顺停、逆停循环5电机轮流循环启动
6三台电机轮流循环
7单按钮控制电机启动停止8时间继电器控制双速电机9定子串电阻降压启动这个不太常用！10延边三角形降压启动
这个知道就行！！！11星三角降压启动
照片名称：星三角降压启动实物接线图照片名称：星三角照片名称：星三角启动控制线路图照片名称：星三角（这个很重要，也和简单，也很实用的降压启动，一般电机大于7.5千瓦，为了保护电压网就应该采取降压的方式。）12自耦降压这也是很使用的降压启动控制线路。一般大于40千瓦的电机使用
双潜污泵电气控制原理图
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
双潜污泵电气控制原理图
M1， M2 潜水泵
QF1 三相四线空气开关
Q2 单相空气开关
KM1，KM2 交流接触器
FR1，FR2 热继电器
KAC 控制变压器
SA1，SA2 功能转换开关
KA1，KA2 23V继电器
KA3 220V通用继电器
WL1，WL2 液位继电器
HL1，HL2，HL3。KL4，HL5，HL6 指示灯

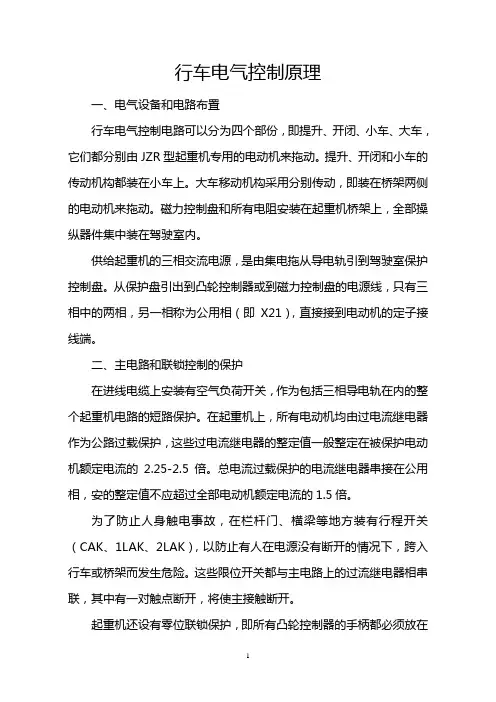

1 行车电气控制原理
一、电气设备和电路布置
行车电气控制电路可以分为四个部份，即提升、开闭、小车、大车，它们都分别由JZR型起重机专用的电动机来拖动。提升、开闭和小车的传动机构都装在小车上。大车移动机构采用分别传动，即装在桥架两侧的电动机来拖动。磁力控制盘和所有电阻安装在起重机桥架上，全部操纵器件集中装在驾驶室内。
供给起重机的三相交流电源，是由集电拖从导电轨引到驾驶室保护控制盘。从保护盘引出到凸轮控制器或到磁力控制盘的电源线，只有三相中的两相，另一相称为公用相（即X21），直接接到电动机的定子接线端。
二、主电路和联锁控制的保护
在进线电缆上安装有空气负荷开关，作为包括三相导电轨在内的整个起重机电路的短路保护。在起重机上，所有电动机均由过电流继电器作为公路过载保护，这些过电流继电器的整定值一般整定在被保护电动机额定电流的2.25-2.5倍。总电流过载保护的电流继电器串接在公用相，安的整定值不应超过全部电动机额定电流的1.5倍。
为了防止人身触电事故，在栏杆门、横梁等地方装有行程开关（CAK、1LAK、2LAK），以防止有人在电源没有断开的情况下，跨入行车或桥架而发生危险。这些限位开关都与主电路上的过流继电器相串联，其中有一对触点断开，将使主接触断开。
起重机还设有零位联锁保护，即所有凸轮控制器的手柄都必须放在2 零位，这样才能按起动按钮使行车准备开始工作。
三、凸轮控制器的控制情况
凸轮控制器是用来直接控制绕线式电机的正反向起动、运转和停止的。在行车投入运行以前，应当将控制器手柄放在零位，然后起动总开关按钮，使总电源接通。这一要求是利用5和7之间触点XTK来完成的，它在零位时是处在闭合状态。
小车机构的“向前”或“向后”移动是依靠凸轮控制器对调电机进线业实现的。当手柄转到向前任何一档时，控制器的主触点X32与XD2接通，X33与XD3接通，电动机便作向前运转。反之如手柄转到向后位置，则X32与XD3接通，X33与XD2接通，电动机反转。在向前运转第一位置时，电动机转子接入全部电阻，此时电动机产生的转矩小于额定转矩，这是为了避免设备发生危险的冲击，以以在开始时获得较慢的速度。当控制器转到第二位置时，凸轮控制器XZ5与XZ6之间触点闭合，切去了一组电阻，电动机产生的转矩增加，因而电动机开始加速，这样使控制器逐步从一个位置到另一个位置。由于触点的闭合，即可依次切除转子的起动电阻，最后电动机便以固有的机械特性运转。
