风机类负载特性与节能分析

节能原理及计算方法一、节能原理风机和水泵，前者工作介质为液体，均属于流体机械设备。

下面以风机为例说明它们的工作特性。

特别是离心式风机及水泵，工作特性基本相同。

以下就以风机为例说明他们的调速工作原理。

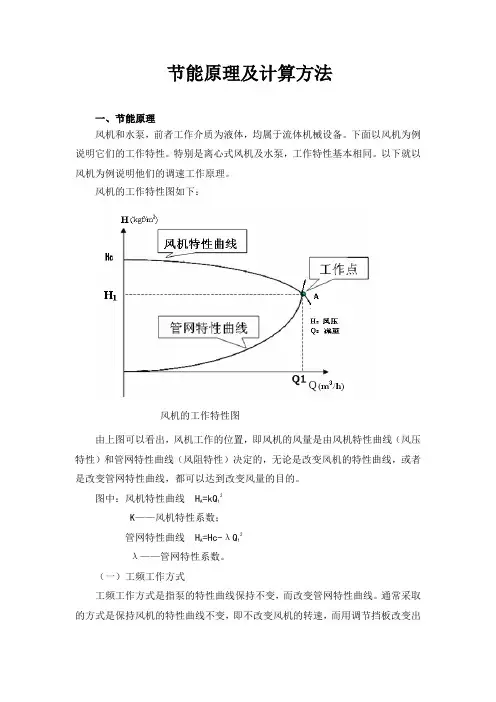

风机的工作特性图如下：风机的工作特性图由上图可以看出，风机工作的位置，即风机的风量是由风机特性曲线（风压特性）和管网特性曲线（风阻特性）决定的，无论是改变风机的特性曲线，或者是改变管网特性曲线，都可以达到改变风量的目的。

图中：风机特性曲线 HA =kQ12K——风机特性系数；管网特性曲线 HA =Hc-λQ12λ——管网特性系数。

（一）工频工作方式工频工作方式是指泵的特性曲线保持不变，而改变管网特性曲线。

通常采取的方式是保持风机的特性曲线不变，即不改变风机的转速，而用调节挡板改变出风口的大小，达到改变风量的目的。

如下图所示：工频工作方式时风机的工作特性图从图中可以看出，风机工作在A点时，风量为Q1，风压为H1。

保持风机的转速不变，用挡板将风量调节为Q2时，风压将上升到H2，风机工作点变为B点。

由于挡板的节流作用，风道的阻力曲线变为OB。

风机工作在A点时，其功率为PA ＝H1×Q1/102；风机工作在B点时，其功率为PB ＝H2×Q2/102。

虽然Q2<Q1，但H3>H1，所以PA与为PB的值变化不大，说明采用工频工作方式时，改变风机的风量，风机的轴功率减小有限。

（二）变频工作方式变频工作方式是指管网特性曲线保持不变，而改变风机的特性曲线。

通常采取的方式是保持管网特性曲线不变，即不改变风机出口的大小，而改变风机的特性曲线，即改变风机的转速，达到改变风量的目的。

如下图所示：风机工作在A点时，其功率为PA ＝H1×Q1/102；风机工作在B点时，其功率为PB ＝H2×Q2/102。

Q 2<Q1，而且 H2>H1，所以PA与为PB的值变化较大，说明采用变工频工作方式时，改变风机的风量，风机的轴功率减小很大，节能效果显著。

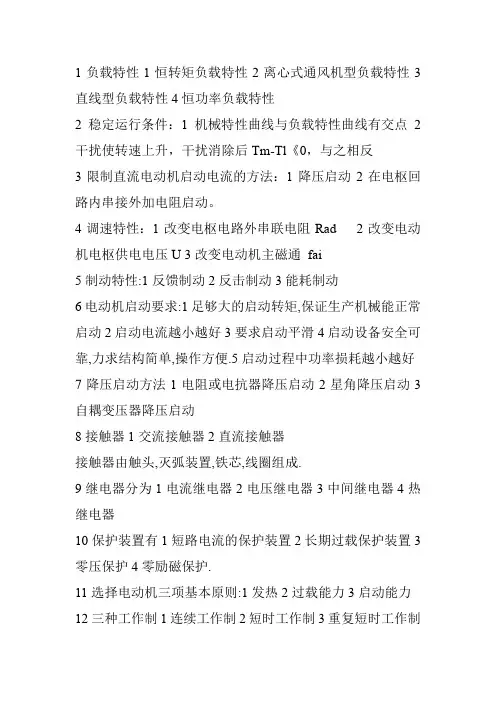

1负载特性1恒转矩负载特性2离心式通风机型负载特性3直线型负载特性4恒功率负载特性2稳定运行条件：1机械特性曲线与负载特性曲线有交点2干扰使转速上升，干扰消除后Tm-Tl《0，与之相反3限制直流电动机启动电流的方法：1降压启动2在电枢回路内串接外加电阻启动。

4调速特性：1改变电枢电路外串联电阻Rad 2改变电动机电枢供电电压U 3改变电动机主磁通fai5制动特性:1反馈制动2反击制动3能耗制动6电动机启动要求:1足够大的启动转矩,保证生产机械能正常启动2启动电流越小越好3要求启动平滑4启动设备安全可靠,力求结构简单,操作方便.5启动过程中功率损耗越小越好7降压启动方法1电阻或电抗器降压启动2星角降压启动3自耦变压器降压启动8接触器1交流接触器2直流接触器接触器由触头,灭弧装置,铁芯,线圈组成.9继电器分为1电流继电器2电压继电器3中间继电器4热继电器10保护装置有1短路电流的保护装置2长期过载保护装置3零压保护4零励磁保护.11选择电动机三项基本原则:1发热2过载能力3启动能力12三种工作制1连续工作制2短时工作制3重复短时工作制13三相鼠笼点击调速：1变频调速2变极调速14三相鼠笼电机在同电压下空载启动比满载启动转矩：相投15静态技术指标：1静差变2调速范围3调速平滑性16动态技术指标1最大超掉量2过渡过程时间3震动次数3.3 一台他励直流电动机所拖动的负载转矩T L=常数，当电枢电压或电枢附加电阻改变时，能否改变其运行其运行状态下电枢电流的大小？为什么？这个拖动系统中哪些要发生变化？T=K tφI a u=E+I a R a当电枢电压或电枢附加电阻改变时,电枢电流大小不变.转速n与电动机的电动势都发生改变.3.4一台他励直流电动机在稳态下运行时，电枢反电势E=E1，如负载转矩T L=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化? 是大于，小于还是等于E1？T=I a K tφ, φ减弱,T是常数,I a增大.根据E N=U N-I a R a ,所以E N减小.,小于E1.3.11为什么直流电动机直接启动时启动电流很大？电动机在未启动前n=0,E=0,而R a很小,所以将电动机直接接入电网并施加额定电压时,启动电流将很大.I st=U N/R a3.12他励直流电动机直接启动过程中有哪些要求？如何实现？他励直流电动机直接启动过程中的要求是1 启动电流不要过大,2不要有过大的转矩.可以通过两种方法来实现电动机的启动一是降压启动.二是在电枢回路内串接外加电阻启动.3.13 直流他励电动机启动时，为什么一定要先把励磁电流加上？若忘了先合励磁绕阻的电源开关就把电枢电源接通，这是会产生什么现象（试从T L=0 和T L=T N两种情况加以分析）？当电动机运行在额定转速下，若突然将励磁绕阻断开，此时又将出现什么情况？直流他励电动机启动时,一定要先把励磁电流加上使因为主磁极靠外电源产生磁场.如果忘了先合励磁绕阻的电源开关就把电枢电源接通，T L=0时理论上电动机转速将趋近于无限大,引起飞车, T L=T N时将使电动机电流大大增加而严重过载.3.15 一台直流他励电动机，其额定数据如下：P N=2.2KW,U N=U f=110V,n N=1500r/min, ηN=0.8,R a=0.4Ω, R f=82.7Ω。

当地居民生存的一大挑战。

开发SQ Flex可再生能源供水系统。

格兰富绿色能源供水系统（SQFlex以利于安装和使用。

源达到的几乎零运行费用，以及南非的Mafeteng和Durban地区，格兰富的SQ改善。

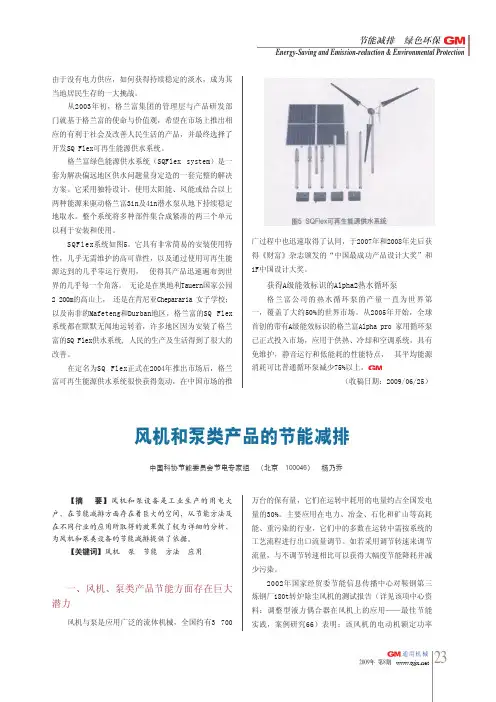

在定名为SQ 获得A级能效标识的Alpha2热水循环泵格兰富公司的热水循环泵的产量一直为世界第其平均能源【摘 要】为风机和泵类设备的节能减排提供了依据。

【关键词】风机 泵 节能 方法 应用潜力风机与泵是应用广泛的流体机械，全国约有3 2002年国家经贸委节能信息传播中心对鞍钢第三图5 SQFlex可再生能源供水系统使管网阻力曲线由R 1变为R 2，交（H —Q ）n 1曲线于B 点，流量和扬程分别为Q 2和H 2，泵的效率变为ηB 。

如采用调速调节转速由n 1降为 n 2，此时泵的性能曲线变为（H —Q ）n 2，C 点为新的运行工况点，流量和扬程分别为Q 2、H 3，此时泵的效率曲线为ηn2，而泵的额定效率不变，即ηC =ηA ，不是ηB 。

锅炉给水泵调速节能原理如图3。

图3 锅炉给水泵调速节能原理图从图3可得出相对节能量，由于水泵功率P =C ·H ·Q 则为获得流量Q 2，节流调节耗功P 2=C ·H 2·Q 2≈□B H 2O Q 2。

调速调节耗功P 3=C ·H 3·Q 2≈□B H 3O Q 2。

A 则调速对节流调节节能P J = P 2－P 3≈□B H 2O Q 2－□B H 3O Q 2=（H 2－H 3）Q 2=ΔH ·Q 2即节省功率与扬程之差成正比。

按图3定出各点参数关系，即可计算出调速调节对节流调节的节能量。

假定额定工况点A 的流量Q 1与扬程H 1均为100%，Q 2=0.5 Q 1，H 2= 1.2H 1，ηC =ηA ，ηB =0.8ηA ，由于Q ∝n ，H ∝n 2，故n 2=0.5 n 1，H 3= 0.25H 1。

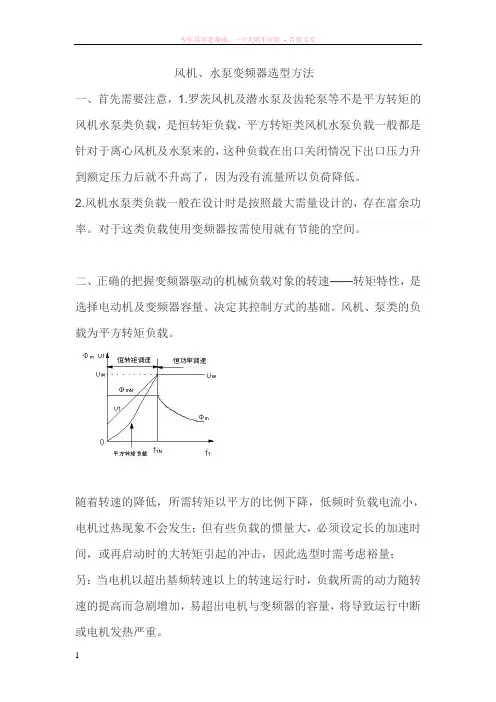

风机、水泵变频器选型方法一、首先需要注意，1.罗茨风机及潜水泵及齿轮泵等不是平方转矩的风机水泵类负载，是恒转矩负载，平方转矩类风机水泵负载一般都是针对于离心风机及水泵来的，这种负载在出口关闭情况下出口压力升到额定压力后就不升高了，因为没有流量所以负荷降低。

2.风机水泵类负载一般在设计时是按照最大需量设计的，存在富余功率。

对于这类负载使用变频器按需使用就有节能的空间。

二、正确的把握变频器驱动的机械负载对象的转速——转矩特性，是选择电动机及变频器容量、决定其控制方式的基础。

风机、泵类的负载为平方转矩负载。

随着转速的降低，所需转矩以平方的比例下降，低频时负载电流小，电机过热现象不会发生；但有些负载的惯量大，必须设定长的加速时间，或再启动时的大转矩引起的冲击，因此选型时需考虑裕量；另：当电机以超出基频转速以上的转速运行时，负载所需的动力随转速的提高而急剧增加，易超出电机与变频器的容量，将导致运行中断或电机发热严重。

对于恒转矩负载，要选用G型的变频器；P型变频器适用于普通的风机和离心式水泵等负载。

（罗茨风机、螺杆泵、泥浆泵、往复式柱塞泵等则要用G型）--------------百度文库及工控网、自动化网，总结的选型方法摘抄如下：1) 根据负载特性选择变频器，如负载为恒转矩负载需选变频器，如负载为风机、泵类负载应选择风机、泵类变频器。

因为风机、水泵会随着转速增大力矩。

而刚启动时力矩较小。

2) 选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。

另外,应充分考虑变频器的输出含有丰富的高次谐波，会使电动机的功率因数和效率变坏。

因此用变频器给电动机供电与用工频电网供电相比较，电动机的电流会增加10％而温升会增加20％左右。

所以在选择电动机和变频器时，应考虑到这种情况，适当留有余量，以防止温升过高，影响电动机的使用寿命。

3) 变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。

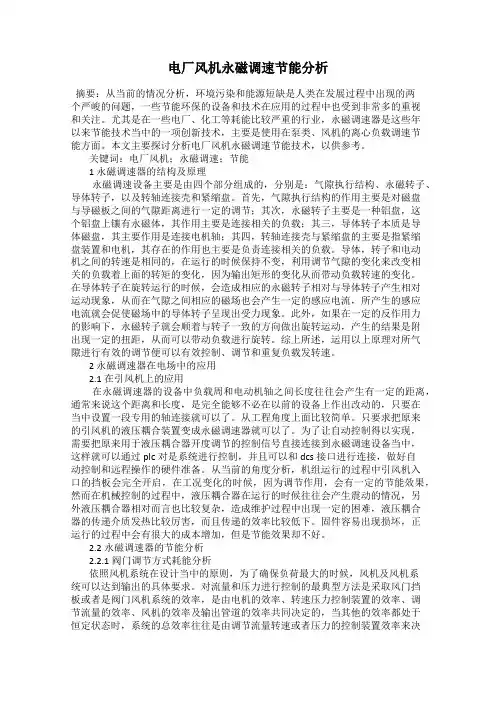

电厂风机永磁调速节能分析摘要：从当前的情况分析，环境污染和能源短缺是人类在发展过程中出现的两个严峻的问题，一些节能环保的设备和技术在应用的过程中也受到非常多的重视和关注。

尤其是在一些电厂、化工等耗能比较严重的行业，永磁调速器是这些年以来节能技术当中的一项创新技术，主要是使用在泵类、风机的离心负载调速节能方面。

本文主要探讨分析电厂风机永磁调速节能技术，以供参考。

关键词：电厂风机；永磁调速；节能1 永磁调速器的结构及原理永磁调速设备主要是由四个部分组成的，分别是：气隙执行结构、永磁转子、导体转子，以及转轴连接壳和紧缩盘。

首先，气隙执行结构的作用主要是对磁盘与导磁板之间的气隙距离进行一定的调节；其次，永磁转子主要是一种铝盘，这个铝盘上镶有永磁体，其作用主要是连接相关的负载；其三，导体转子本质是导体磁盘，其主要作用是连接电机轴；其四，转轴连接壳与紧缩盘的主要是指紧缩盘装置和电机，其存在的作用也主要是负责连接相关的负载。

导体，转子和电动机之间的转速是相同的，在运行的时候保持不变，利用调节气隙的变化来改变相关的负载着上面的转矩的变化，因为输出矩形的变化从而带动负载转速的变化。

在导体转子在旋转运行的时候，会造成相应的永磁转子相对与导体转子产生相对运动现象，从而在气隙之间相应的磁场也会产生一定的感应电流，所产生的感应电流就会促使磁场中的导体转子呈现出受力现象。

此外，如果在一定的反作用力的影响下，永磁转子就会顺着与转子一致的方向做出旋转运动，产生的结果是附出现一定的扭距，从而可以带动负载进行旋转。

综上所述，运用以上原理对所气隙进行有效的调节便可以有效控制、调节和重复负载发转速。

2 永磁调速器在电场中的应用2.1 在引风机上的应用在永磁调速器的设备中负载周和电动机轴之间长度往往会产生有一定的距离，通常来说这个距离和长度，是完全能够不必在以前的设备上作出改动的，只要在当中设置一段专用的轴连接就可以了。

从工程角度上面比较简单。

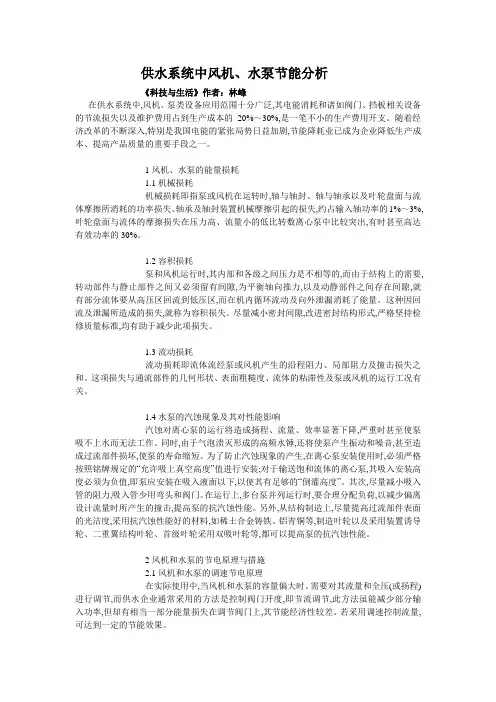

供水系统中风机、水泵节能分析《科技与生活》作者：林峰在供水系统中,风机、泵类设备应用范围十分广泛,其电能消耗和诸如阀门、挡板相关设备的节流损失以及维护费用占到生产成本的20%～30%,是一笔不小的生产费用开支。
