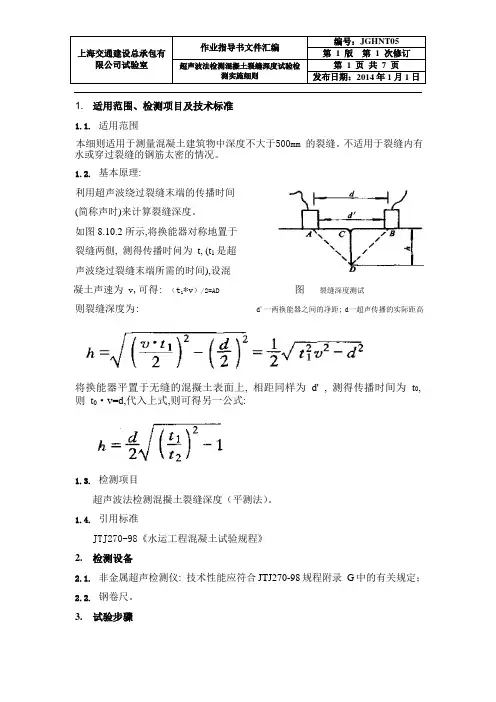

1. 适用范围、检测项目及技术标准1.1.适用范围本细则适用于测量混凝土建筑物中深度不大于500mm 的裂缝。

不适用于裂缝内有水或穿过裂缝的钢筋太密的情况。

1.2.基本原理:利用超声波绕过裂缝末端的传播时间(简称声时)来计算裂缝深度。

如图8.10.2所示,将换能器对称地置于裂缝两側, 测得传播时问为t, (t1是超声波绕过裂缝末端所需的时间),设混*v）/2=AD图裂缝深度测试凝土声速为 v,可得: （t1则裂缝深度为: d'一两换能器之间的净距; d一超声传播的实际距高将换能器平置于无缝的混擬土表面上, 相距同样为d' , 测得传播时间为t0,则t0·v=d,代入上式,则可得另一公式:1.3.检测项目超声波法检测混擬土裂缝深度（平测法）。

1.4.引用标准JTJ270-98《水运工程混凝土试验规程》2.检测设备2.1.非金属超声检测仪: 技术性能应符合JTJ270-98规程附录G中的有关规定；2.2.钢卷尺。

3.试验步骤3.1.无缝处平测声时和传播距离的计算:将发、收换能器平置于裂缝附近有代表性的、质量均匀的混凝i表面上,两换能器相距(以换能器内边缘为准)为d',在不同的d'值(如50、100、150、200、250、300mm等,必要时再适当增加)的情况下,测读出一一系列各相应的传播时间t0。

以距离d'为纵坐标,时间t0为横坐标,将数据点绘在坐标纸上。

若被测处的混凝土质量均匀、无缺陷, 则各点应大致在一条直线上, 根据图形计算出这直线的斜率(用直线回归计算法) , 该斜率即为超声波在该处混擬土中的传播速度v (简称声速) 。

按公式d= t0·v计算出发、收换能器在不同的距离下的一系列超声波传播距离d, d大于相应的d'。

3.2.绕缝传播时间的测量:(1) 垂直裂缝:将发、收换能器平置于混凝土表面上裂缝的各一側, 两换能器中心的联线应垂直于裂缝的走向, 换能器对称于裂缝, 在同一连线上彼此相距(以换能器内边缘为准)为 d'。

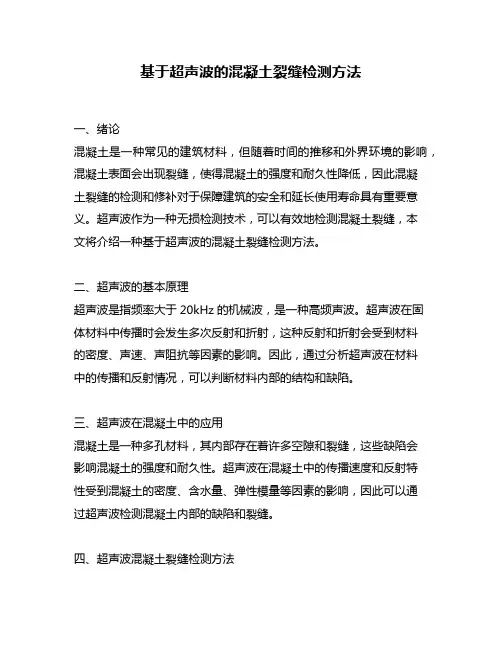

基于超声波的混凝土裂缝检测方法一、绪论混凝土是一种常见的建筑材料，但随着时间的推移和外界环境的影响，混凝土表面会出现裂缝，使得混凝土的强度和耐久性降低，因此混凝土裂缝的检测和修补对于保障建筑的安全和延长使用寿命具有重要意义。

超声波作为一种无损检测技术，可以有效地检测混凝土裂缝，本文将介绍一种基于超声波的混凝土裂缝检测方法。

二、超声波的基本原理超声波是指频率大于20kHz的机械波，是一种高频声波。

超声波在固体材料中传播时会发生多次反射和折射，这种反射和折射会受到材料的密度、声速、声阻抗等因素的影响。

因此，通过分析超声波在材料中的传播和反射情况，可以判断材料内部的结构和缺陷。

三、超声波在混凝土中的应用混凝土是一种多孔材料，其内部存在着许多空隙和裂缝，这些缺陷会影响混凝土的强度和耐久性。

超声波在混凝土中的传播速度和反射特性受到混凝土的密度、含水量、弹性模量等因素的影响，因此可以通过超声波检测混凝土内部的缺陷和裂缝。

四、超声波混凝土裂缝检测方法1. 实验器材超声波检测仪、混凝土样品、液体耦合剂、标尺、笔记本电脑。

2. 实验步骤（1）制备混凝土样品：将混凝土制成正方形样品，大小为10cm×10cm×10cm。

（2）将液体耦合剂均匀地涂在混凝土样品的表面上。

（3）将超声波检测仪的探头放在混凝土样品的表面上，调整探头和样品的距离，使其紧密贴合。

（4）启动超声波检测仪，开始检测混凝土样品内部的裂缝和缺陷。

在检测过程中，可以通过软件对数据进行实时监测和分析。

（5）检测结束后，将数据保存到电脑中，并根据数据分析结果判断混凝土样品内部的裂缝和缺陷情况。

五、结论通过基于超声波的混凝土裂缝检测方法，可以快速、准确地检测混凝土内部的裂缝和缺陷，为混凝土的修补和保养提供了依据。

同时，该方法具有无损检测、操作简便、数据可靠等优点，可以广泛应用于混凝土结构的检测和评估。

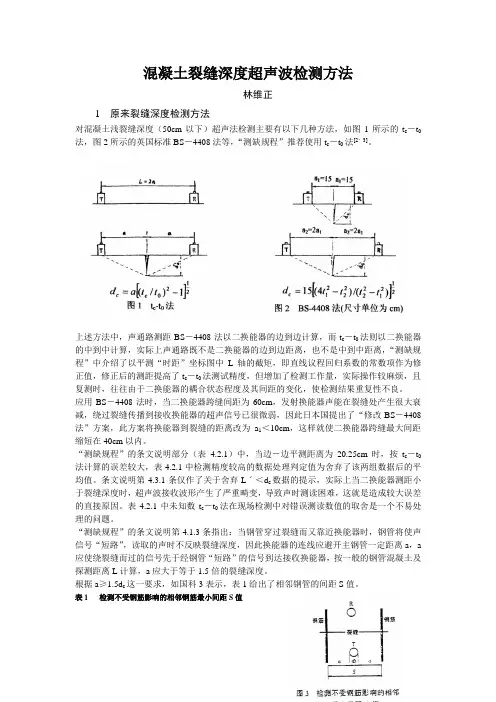

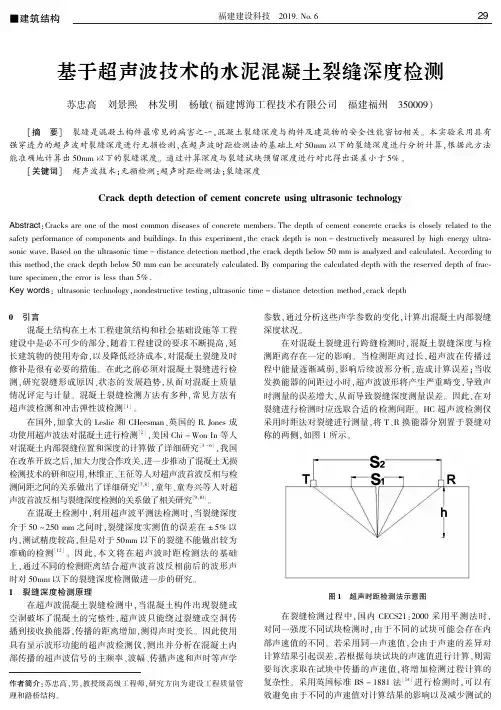

混凝土裂缝深度超声波检测方法林维正1 原来裂缝深度检测方法对混凝土浅裂缝深度（50cm以下）超声法检测主要有以下几种方法，如图1所示的t c－t0法，图2所示的英国标准BS－4408法等，“测缺规程”推荐使用t c－t0法[2，3]。

上述方法中，声通路测距BS－4408法以二换能器的边到边计算，而t c－t0法则以二换能器的中到中计算，实际上声通路既不是二换能器的边到边距离，也不是中到中距离，“测缺规程”中介绍了以平测“时距”坐标图中L轴的截矩，即直线议程回归系数的常数项作为修正值，修正后的测距提高了t c－t0法测试精度，但增加了检测工作量，实际操作较麻烦，且复测时，往往由于二换能器的耦合状态程度及其间距的变化，使检测结果重复性不良。

应用BS－4408法时，当二换能器跨缝间距为60cm，发射换能器声能在裂缝处产生很大衰减，绕过裂缝传播到接收换能器的超声信号已很微弱，因此日本国提出了“修改BS－4408法”方案，此方案将换能器到裂缝的距离改为a1＜10cm，这样就使二换能器跨缝最大间距缩短在40cm以内。

“测缺规程”的条文说明部分（表4.2.1）中，当边－边平测距离为20.25cm时，按t c－t0法计算的误差较大，表4.2.1中检测精度较高的数据处理判定值为舍弃了该两组数据后的平均值。

条文说明第4.3.1条仅作了关于舍弃Lˊ＜d c数据的提示，实际上当二换能器测距小于裂缝深度时，超声波接收波形产生了严重畸变，导致声时测读困难，这就是造成较大误差的直接原因。

表4.2.1中未知数t c－t0法在现场检测中对错误测读数值的取舍是一个不易处理的问题。

“测缺规程”的条文说明第4.1.3条指出：当钢管穿过裂缝而又靠近换能器时，钢管将使声信号“短路”，读取的声时不反映裂缝深度，因此换能器的连线应避开主钢管一定距离a，a 应使绕裂缝而过的信号先于经钢管“短路”的信号到达接收换能器，按一般的钢管混凝土及探测距离L计算，a应大于等于1.5倍的裂缝深度。

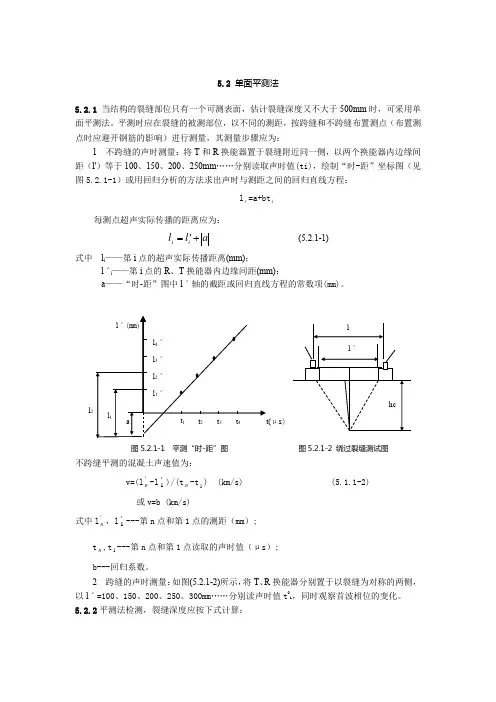

5.2 单面平测法5.2.1 当结构的裂缝部位只有一个可测表面，估计裂缝深度又不大于500mm 时，可采用单面平测法。

平测时应在裂缝的被测部位，以不同的测距，按跨缝和不跨缝布置测点（布置测点时应避开钢筋的影响）进行测量，其测量步骤应为：1 不跨缝的声时测量：将T 和R 换能器置于裂缝附近同一侧，以两个换能器内边缘间距（l'）等于100、150、200、250mm ……分别读取声时值(ti)，绘制“时-距”坐标图（见图5.2.1-1）或用回归分析的方法求出声时与测距之间的回归直线方程：l i =a+bt i每测点超声实际传播的距离应为： a l l i i +'= (5.2.1-1)式中 l i ——第i 点的超声实际传播距离(mm)；l ˊi ——第i 点的R 、T 换能器内边缘间距(mm)；a ——“时-距”图中l ˊ轴的截距或回归直线方程的常数项(mm)。

不跨缝平测的混凝土声速值为：v=(l 'n -l '1)/(t n -t 1) (km/s) (5.1.1-2)或v=b (km/s)式中l 'n ，l '1---第n 点和第1点的测距（mm ）;t n ,t 1---第n 点和第1点读取的声时值（μs ）;b---回归系数。

2 跨缝的声时测量：如图(5.2.1-2)所示，将T 、R 换能器分别置于以裂缝为对称的两侧，以l ˊ=100、150、200、250、300mm ……分别读声时值t 0i ，同时观察首波相位的变化。

5.2.2平测法检测，裂缝深度应按下式计算： l ˊ(mm)t 1 t 2 t 3 t 4 t(μs)l 1ˊl 2ˊl 3ˊl 4ˊa l 1 l 2 图5.2.1-1 平测“时-距”图l l ˊ hc图5.2.1-2 绕过裂缝测试图1220-⎪⎪⎭⎫ ⎝⎛=i i ici l t l h (5.2.1-1) m hc =∑=ni ci h n 11 (5.2.2 -2) 式中 l i ——不跨缝平测时第i 点的超声波实际传播距离(mm);h ci -——第i 点计算的裂缝深度值(mm)；t 0i ——第i 点跨缝平测的声时值（μs ）；m hc ——各测点计算裂缝深度的平均值（mm ）;n ——测点数。

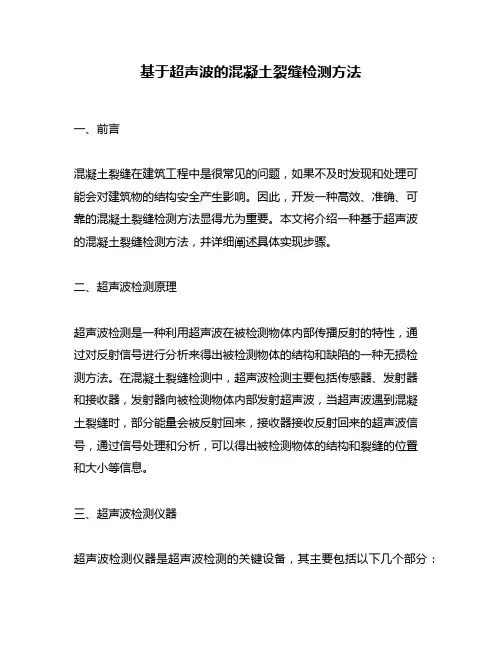

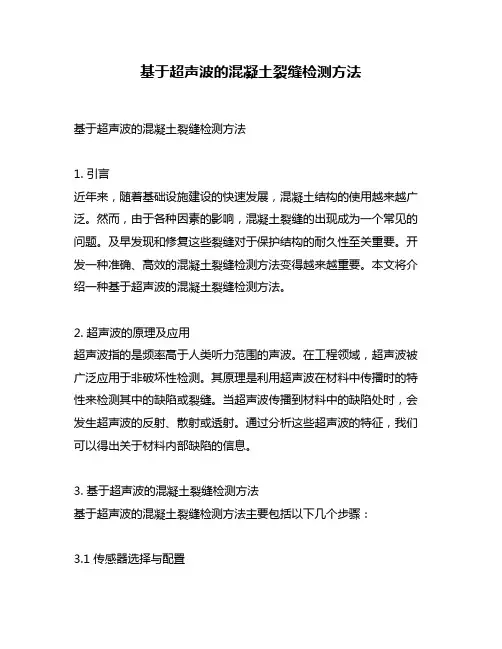

基于超声波的混凝土裂缝检测方法一、前言混凝土裂缝在建筑工程中是很常见的问题，如果不及时发现和处理可能会对建筑物的结构安全产生影响。
