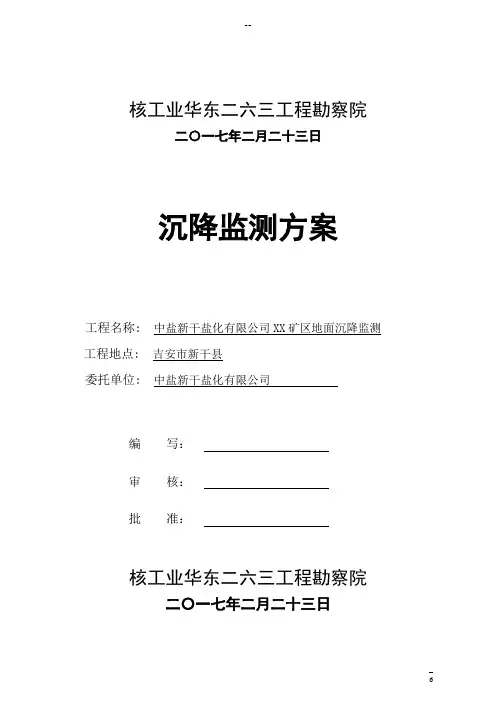

核工业华东二六三工程勘察院
二〇一七年二月二十三日
沉降监测方案
工程名称: 中盐新干盐化有限公司XX矿区地面沉降监测工程地点: 吉安市新干县
委托单位: 中盐新干盐化有限公司
编写:
审核:
批准:
核工业华东二六三工程勘察院
二〇一七年二月二十三日
目录
1 工程概况................................... 错误!未定义书签。
2 监测目的.................................... 错误!未定义书签。
3 监测技术方案编制依据 ........................ 错误!未定义书签。
4 观测点数量与技术要求 ....................... 错误!未定义书签。
4.1沉降观测点数量........................... 错误!未定义书签。
4.2观测周期及观测频率........................ 错误!未定义书签。
5 观测实施方案............................... 错误!未定义书签。
5.1沉降基准点设置........................... 错误!未定义书签。
5.2沉降观测点的埋设......................... 错误!未定义书签。
5.3沉降观测方法............................. 错误!未定义书签。
6 观测成果及提交.............................. 错误!未定义书签。
7 组织结构与人员投入 ......................... 错误!未定义书签。
8 仪器投入................................... 错误!未定义书签。
9 质量保证措施............................... 错误!未定义书签。
10 附录...................................... 错误!未定义书签。
1 工程概况
工程名称: 中盐新干盐化有限公司XX矿区地面沉降监测; 矿区地点位于新干县大洋洲镇石岐崚村和新刘家村总面积约1平方公里。
矿区位置示意图
2 监测目的
经过监测可获得地表沉降数据。经过对该工程监测能够达到以下目的:
( 1) 监视分析矿区周围土体在采矿过程中的动态变化, 明确采矿活动对原始地层的影响程度及可能产生失稳的薄弱环节;
( 2) 掌握矿区地表的受力和变形状态, 并对其安全稳定性进行评价;
( 3) 根据地质条件和采矿方法, 对采矿活动影响范围内的地表沉降等监测项目预先进行估算和研究, 并对附近的建( 构) 筑物、地下管线等可能受到影响的程度作出评估和提出处理方案, 确保它们在采矿过程中处于安全的工作状态;
( 4) 经过现场监测信息反馈和采矿中的地质调查, 及时调整采矿活动和采取相应的措施。
( 5) 经过信息反馈进行安全预测及设计优化, 在加强安全控制的同时减少投资, 使工程始终处于安全可控状态, 从更大程度上加强业主的风险控制。
3 监测技术方案编制依据
1) 《工程测量规范》(GB50026- )
2) 《建筑变形测量规范》(JGJ8- )
3) 《国家一、二等水准测量规范》( GB12897- )
4) 《全球定位系统(GPS)测量规范》(GBT_18314- )
5) 《滑坡、崩塌监测测量规范》(DZ/T 0227— )
6) 《地面沉降水准测量规范》(DZ/T 0154—1995)
7) 业主提供相关图纸及资料。
4 观测点数量与技术要求
4.1 沉降观测点数量
本项目共埋设25个沉降监测点, 依次编号为K1-K29, 其中K3、 K9、 K21、 K22编号点废除。
4.2 观测周期及观测频率
根据设计说明及相关规范, 待基准点、监测点埋好稳固后, 进行首次监测; 以后每六个月复测一次。监测点布设及复测周期见表一。
表一
在监测过程中如有矿区附近地面荷载突然增减, 矿区四周大量积水、长时间连续降雨均应及时增加监测次数, 当矿区突然发生大量沉降、严重不均匀沉降或较大裂缝等异常情况, 应增加监测次数, 例如进行逐日或几天一次的连续监测, 并在记录中注明这些情况, 及时向甲方、监理汇报。
具体的监测时间, 以双方的约定为准, 监测中根据矿区采矿进度及周边环境变化度作适当调整监测频率。
5 观测实施方案
5.1 沉降基准点设置
基准点是检验和直接测定监测点的依据, 要求在整个监测过程中相对稳定不变。故须埋设在相对稳定的地方, 且离开被测目标30～50米以外的距离。为了便于校核, 以验证基准点的稳定性, 基准点数目设定为3个。基准点位置的选择除考虑现场的实际情况外, 还应满足以下要求:
1、设在矿区压力变形影响的范围以外;
2、应埋设在便于保护及监测时视线不受阻挡的位置;
3、埋设时应避开地下水渠和管线;
4、尽量做到安置一次仪器就能测得其与某个监测点的高差, 且视线长度最好不超过50米。
根据本项工程的实际情况, 拟在待测矿区变形外不受施工影响的地方选择三个地方建立3个监测的基准点。
本次监测选择采用深埋式基准点, 在建筑物变形范围外的空地上合适位置埋设基准点标志(如下图)。
5.2 沉降观测点的埋设
监测点是固定在矿区被测目标的测量标志, 埋设位置应保证不被矿区采矿活动影响并能长期顺利进行监测, 并能正确反映矿区的沉降情况。
根据该矿区的实际情况, 为了便于设置监测点的保护装置, 监测点宜布设在盐矿矿井口及溶腔体积上方的混凝土上, 混凝土被破坏处能够埋设水泥墩子, 选择便于监测又不易受碰撞破坏的位置埋设。
