冲裁模具的基本结构及工作原理.

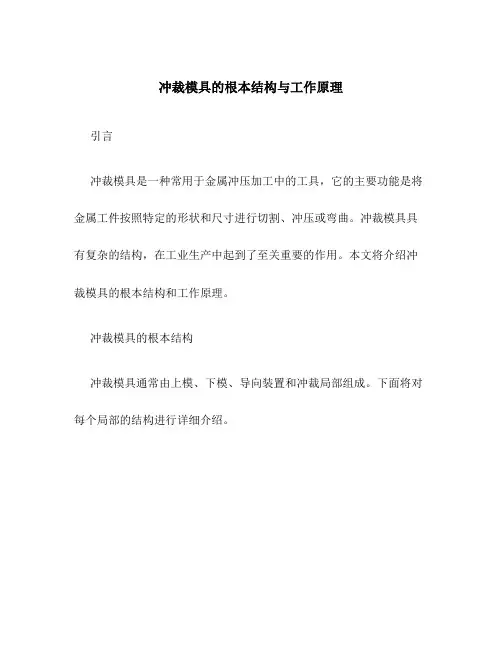

冲裁模具的根本结构与工作原理引言冲裁模具是一种常用于金属冲压加工中的工具，它的主要功能是将金属工件按照特定的形状和尺寸进行切割、冲压或弯曲。

冲裁模具具有复杂的结构，在工业生产中起到了至关重要的作用。

本文将介绍冲裁模具的根本结构和工作原理。

冲裁模具的根本结构冲裁模具通常由上模、下模、导向装置和冲裁局部组成。

下面将对每个局部的结构进行详细介绍。

上模上模通常由上模座、上模板、护板等组成。

上模座用于固定上模，上模板上刻有冲裁孔或模具凸台，护板用于保护上模板免受外力的损坏。

下模下模通常由下模座、下模板和冲裁刃等组成。

下模座用于固定下模，下模板上刻有冲裁刃和模具凹槽，冲裁刃用于和上模冲击产生切割作用。

导向装置导向装置用于保证上模和下模的相对位置的准确性，通常由导向柱和导向套组成。

导向柱安装在上模座和下模座上，导向套安装在上模板和下模板上。

冲裁局部冲裁局部是冲裁模具的核心局部，通常由模冲和料冲组成。

模冲是通过冲击力将金属工件切割成特定形状的零件，料冲那么是在冲裁过程中用于定位工件的部件。

冲裁模具的工作原理冲裁模具的工作原理是通过施加冲击力将金属工件切割成特定的形状。

下面将详细介绍冲裁模具的工作原理。

1.准备工作：将金属工件放置在下模上，确保其与冲裁刃和模具凹槽对齐。

2.上模下压：通过上模座将上模下压，上模和下模之间的冲击力将金属工件切割成特定形状。

3.施加冲击力：当上模下压到一定位置时，施加冲击力使得模冲和料冲相互作用，切割金属工件。

4.释放压力：当冲裁完成后，释放上模的压力，取出切割好的工件。

结论冲裁模具是金属加工中常用的工具，它的根本结构包括上模、下模、导向装置和冲裁局部。

冲裁模具的工作原理是通过上模下压施加冲击力将金属工件切割成特定形状。

了解冲裁模具的结构和工作原理有助于我们更好地理解和应用它们。

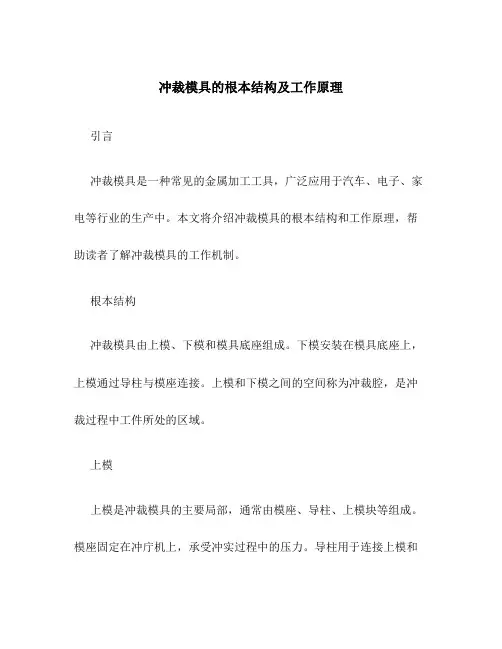

冲裁模具的根本结构及工作原理引言冲裁模具是一种常见的金属加工工具，广泛应用于汽车、电子、家电等行业的生产中。

本文将介绍冲裁模具的根本结构和工作原理，帮助读者了解冲裁模具的工作机制。

根本结构冲裁模具由上模、下模和模具底座组成。

下模安装在模具底座上，上模通过导柱与模座连接。

上模和下模之间的空间称为冲裁腔，是冲裁过程中工件所处的区域。

上模上模是冲裁模具的主要局部，通常由模座、导柱、上模块等组成。

模座固定在冲庁机上，承受冲实过程中的压力。

导柱用于连接上模和模座，使上模能够在冲裁过程中进行上下运动。

上模块那么用于固定刀模、刃口等零件。

下模下模是与上模相对应的局部，由模具底座和切断块组成。

模具底座安装在冲庁机上，承受冲切过程中的压力。

切断块用于固定工件，防止在冲实过程中移动。

工作原理冲裁模具的工作原理是基于冲裁机的力学原理。

下面将介绍冲裁模具的工作过程。

1.准备工作：安装模具底座和下模、固定工件。

2.下压过程：冲裁机通过液压系统施加压力，使上模下压，上模与下模之间的冲裁腔开始闭合。

3.切断过程：当上模完全下压后，冲裁刀具沿着工件的周边切割。

4.松开压力：冲切完成后，冲裁机松开压力，上模向上运动，使冲裁腔重新翻开。

5.取下工件：翻开冲裁腔后，取下工件。

冲裁模具通过以上的工作过程，将金属板材进行切割，形成所需的形状。

使用本卷须知在使用冲裁模具时，需要注意以下事项。

1.定期检查模具的磨损情况，如果发现切割质量下降，应及时更换模具。

2.在冲裁过程中，加工件要均匀分布在冲裁腔中，防止偏斜导致切割不准确。

3.保持模具清洁并进行润滑，以减少摩擦力。

4.加工前应仔细调整上模和下模的位置，确保切割准确。

总结本文介绍了冲裁模具的根本结构和工作原理。

冲裁模具通过上模和下模之间的冲裁腔，实现对金属板材的切割。

在使用冲裁模具时，需要注意模具的维护和调整，以确保切割质量和平安。

冲压模具的基本结构及工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】冲裁模具的基本结构及工作原理一、冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。

（一）简单冲裁模即敞开模?1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。

2、简单冲裁模按其导向方式可分为：（1）无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。

但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。

?无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。

（2）导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。

一般适用于形状较简单、尺寸不大的工件。

（3）导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。

（二）连续冲裁模（连续模）?1、连续冲裁模的定义：按一定的先后程序，在冲床的滑块的一次到和中，在模具的不同位置上，完成冲孔，落料导两个的上的冲后工序的冲裁模，又称及进模或跳步模。

2、连续冲裁模的定位原理可分为：导正销定位原理、侧刃定距原理（三）复合冲裁模?1、复合冲裁模的定义：在部床滑块的一次行程中，在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。

2、复合冲裁模按结构可分为：正装式复合模、倒装式复合模二、我们请看看这三种模具的比较表无导向单工序模冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。

下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。

上模与下模没有直接导向关系,靠冲床导轨导向。

导板式简单冲裁模上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。

下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。

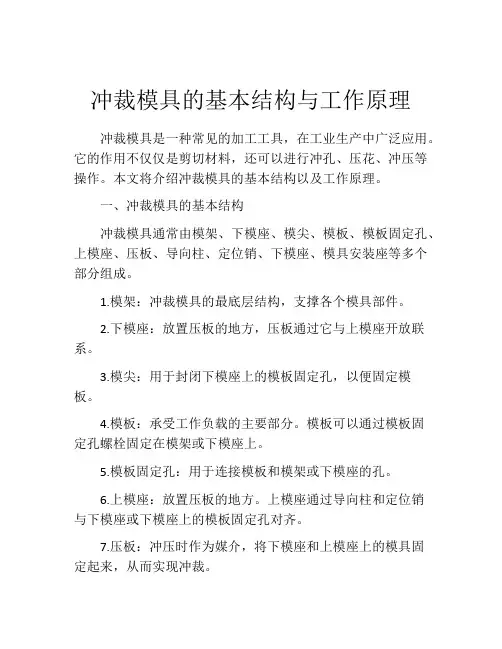

冲裁模具的基本结构与工作原理冲裁模具是一种常见的加工工具，在工业生产中广泛应用。

它的作用不仅仅是剪切材料，还可以进行冲孔、压花、冲压等操作。

本文将介绍冲裁模具的基本结构以及工作原理。

一、冲裁模具的基本结构冲裁模具通常由模架、下模座、模尖、模板、模板固定孔、上模座、压板、导向柱、定位销、下模座、模具安装座等多个部分组成。

1.模架：冲裁模具的最底层结构，支撑各个模具部件。

2.下模座：放置压板的地方，压板通过它与上模座开放联系。

3.模尖：用于封闭下模座上的模板固定孔，以便固定模板。

4.模板：承受工作负载的主要部分。

模板可以通过模板固定孔螺栓固定在模架或下模座上。

5.模板固定孔：用于连接模板和模架或下模座的孔。

6.上模座：放置压板的地方。

上模座通过导向柱和定位销与下模座或下模座上的模板固定孔对齐。

7.压板：冲压时作为媒介，将下模座和上模座上的模具固定起来，从而实现冲裁。

8.导向柱：用于连接上模座和下模座，确保冲裁过程中的精准度。

9.定位销：也用于对齐上模座和下模座的位置。

10.下模座：承受模具的卡紧力，防止模具在模具固定孔处滑动。

11.模具安装座：将冲裁模具固定在机械或压力机上的底座。

二、工作原理冲裁模具的工作原理是利用压力让模板和压板卡死工件，对工件进行切割或冲孔。

具体来说，它包括材料、凸台（刀模）、凹模、冲孔机床和机械手等多个部分。

在工作之前，必须先进行模压，并设置工作参数。

然后将工件放置在压板上，逐步移动到凹模下部。

随着压力的逐渐增加，材料被弯曲、伸长或压缩，最终断裂。

刀模和凹模都是刻有图案的特殊工具，它们能够对工件进行不同的操作。

除了切割和冲孔，冲裁模具还可以进行拉伸和弯曲等操作。

不同的操作需要使用不同的模具。

总的来说，冲裁模具的工作原理是依靠刃口的形状和力学原理，将压力转化为工件的变形。

冲裁模具的安装和调整需要经验和技能。

准确设置参数有助于防止模具的脱离、折断或损坏，从而确保生产效率和质量。

结论冲裁模具是工业生产中不可或缺的工具之一。

冲压模具的基本结构及工作原理冲压模具是一种用于金属材料加工的工具，用于将金属板材或条形材料在变形压力下通过冲裁、弯曲、拉伸、压实等工艺加工成一定形状和尺寸的零件或工件。

冲压模具是冲压机的配套工具，可以分为冲裁模、成型模和冲压上下模。

冲裁模是冲压模具的主要结构，一般由上模座、上模、下模座、下模和导向装置组成。

上模座和下模座相对固定在冲压机上，而上模和下模则位于上模座和下模座之间，可以进行移动。

导向装置用于保持上模和下模的相对位置，以确保模具的稳定工作。

冲裁模具通常用于将金属板材剪切成一定形状和尺寸的零件。

成型模是用于将金属材料进行弯曲、拉伸、压实等成型工艺的冲压模具，一般由上模座、上模、下模座、下模、弯管装置和导向装置等组成。

弯管装置用于将金属板材进行弯曲成型，导向装置用于保持上模和下模的相对位置。

冲压上下模是用于将金属材料通过冲压工艺加工成一定形状和尺寸的零件的冲压模具，一般由上模座、上模、下模座和下模组成。

冲压上下模通常用于将金属板材进行冲孔、拉伸等工艺，形成一些特定的凹形或凸形结构。

冲压模具的工作原理主要是通过冲击力将金属材料加工成所需形状的零件。

在进行冲裁操作时，冲压机将上模座和下模座夹紧住，上模和下模分别位于上模座和下模座上方和下方。

冲压机的活塞以很高的速度向下移动，冲击上模，使上模和下模之间的金属板材被切割或冲裁成所需形状的零件。

通过适当的模具结构设计和材料选用，冲压模具能够实现高速、高效、高精度的加工。

总之，冲压模具是一种重要的金属加工工具，其基本结构包括冲裁模、成型模和冲压上下模。

冲压模具通过冲击力将金属材料加工成所需形状的零件，具有高速、高效、高精度等优点。

冲压模具的设计和制造需要综合考虑多个因素，以满足零件的加工要求。

冲裁工艺及冲裁模具设计1. 引言冲裁工艺是金属板料加工中常用的一种工艺，通过冲击或剪切来完成金属板料的切割、成型等加工操作。

冲裁模具那么是用于完成冲裁工艺的工具，由上模和下模组成。

本文将介绍冲裁工艺的根本原理及最正确实践，并讨论冲裁模具的设计要点。

2. 冲裁工艺原理冲裁工艺的根本原理是利用冲裁模具对金属板料进行冲击或剪切，以到达切割、成型等目的。

冲裁工艺可以分为单冲、连冲和复合冲三种形式。

2.1 单冲单冲是指每次冲击或剪切只完成一次切割或成型操作。

单冲工艺简单、易于操作，适用于中小批量生产。

但是，由于每次操作只能完成一道工序，效率相对较低。

2.2 连冲连冲是指通过连续不断地进行冲击或剪切，一次完成多个工序。

连冲工艺具有高效率的优势，适用于大批量生产。

然而，连冲工艺要求操作速度快，冲裁模具的设计要求也相对较高。

2.3 复合冲复合冲是指在一个工序中使用多个冲裁模具，同时完成多个切割或成型操作。

复合冲工艺通常用于生产复杂的零件，可以提高生产效率和产品质量。

复合冲工艺的设计需要充分考虑模具的排列和动作协调的问题。

3. 冲裁模具设计要点3.1 模具材料选择冲裁模具需要具备足够的硬度和耐磨性，以保证模具长时间使用不失效。

常用的模具材料有工具钢、合金钢等。

在选择模具材料时应综合考虑材料的强度、硬度、热导率和加工难度等因素。

3.2 模具结构设计冲裁模具的结构设计直接影响到冲裁工艺的稳定性和产品质量。

模具结构应合理布局、刚性足够，并考虑到易于组装和维护等因素。

另外，模具的导向装置和定位装置也需要合理设计，以确保模具在工作过程中的准确性和稳定性。

3.3 模具冷却系统设计冲裁模具在工作过程中会受到较大的热冲击，冷却系统的设计对于模具的寿命和工作效率起到重要的作用。

冷却系统应考虑到模具各部位热量分布的差异，并采取适宜的冷却方式和冷却介质，以提高模具的冷却效果。

3.4 模具润滑系统设计模具润滑系统的设计对于减少摩擦、延长模具寿命和提高产品质量非常重要。

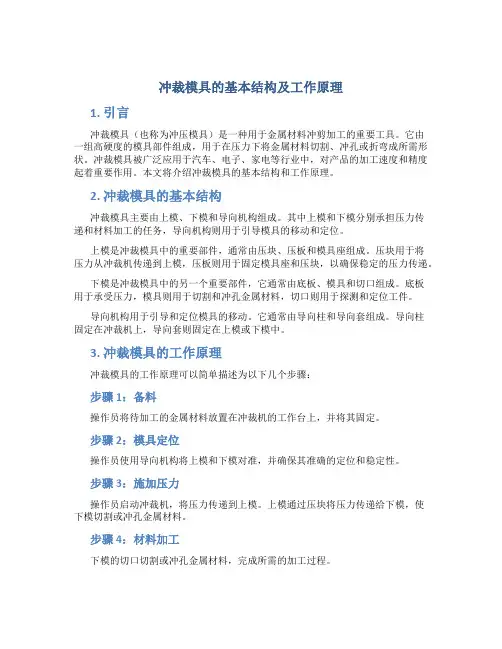

冲裁模具的基本结构及工作原理1. 引言冲裁模具（也称为冲压模具）是一种用于金属材料冲剪加工的重要工具。

它由一组高硬度的模具部件组成，用于在压力下将金属材料切割、冲孔或折弯成所需形状。

冲裁模具被广泛应用于汽车、电子、家电等行业中，对产品的加工速度和精度起着重要作用。

本文将介绍冲裁模具的基本结构和工作原理。

2. 冲裁模具的基本结构冲裁模具主要由上模、下模和导向机构组成。

其中上模和下模分别承担压力传递和材料加工的任务，导向机构则用于引导模具的移动和定位。

上模是冲裁模具中的重要部件，通常由压块、压板和模具座组成。

压块用于将压力从冲裁机传递到上模，压板则用于固定模具座和压块，以确保稳定的压力传递。

下模是冲裁模具中的另一个重要部件，它通常由底板、模具和切口组成。

底板用于承受压力，模具则用于切割和冲孔金属材料，切口则用于探测和定位工件。

导向机构用于引导和定位模具的移动。

它通常由导向柱和导向套组成。

导向柱固定在冲裁机上，导向套则固定在上模或下模中。

3. 冲裁模具的工作原理冲裁模具的工作原理可以简单描述为以下几个步骤：步骤1：备料操作员将待加工的金属材料放置在冲裁机的工作台上，并将其固定。

步骤2：模具定位操作员使用导向机构将上模和下模对准，并确保其准确的定位和稳定性。

步骤3：施加压力操作员启动冲裁机，将压力传递到上模。

上模通过压块将压力传递给下模，使下模切割或冲孔金属材料。

步骤4：材料加工下模的切口切割或冲孔金属材料，完成所需的加工过程。

步骤5：去料加工完成后，操作员将下模移开，将加工好的件取出。

4. 常见冲裁模具的应用冲裁模具的应用范围广泛，以下是几种常见的冲裁模具及其应用：切割模具切割模具用于将金属材料切割成所需形状，常用于汽车制造业和家电制造业中的薄板件加工。

冲孔模具冲孔模具用于在金属材料上冲出孔洞，常用于电子产品制造业和家具制造业等领域。

弯曲模具弯曲模具用于将金属材料折弯成所需形状，常用于管道加工和钣金加工等领域。

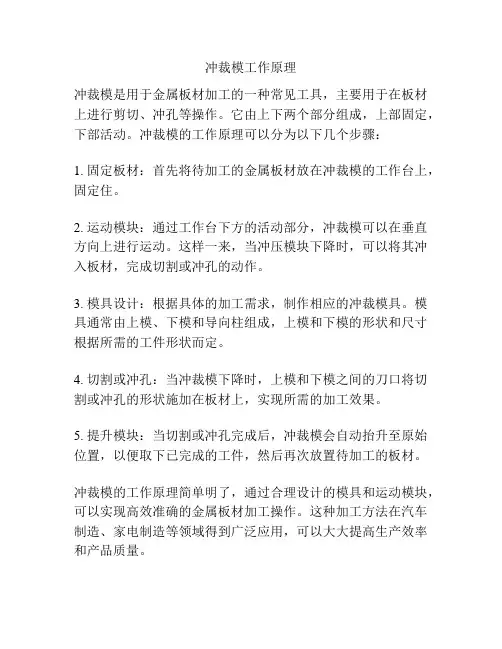

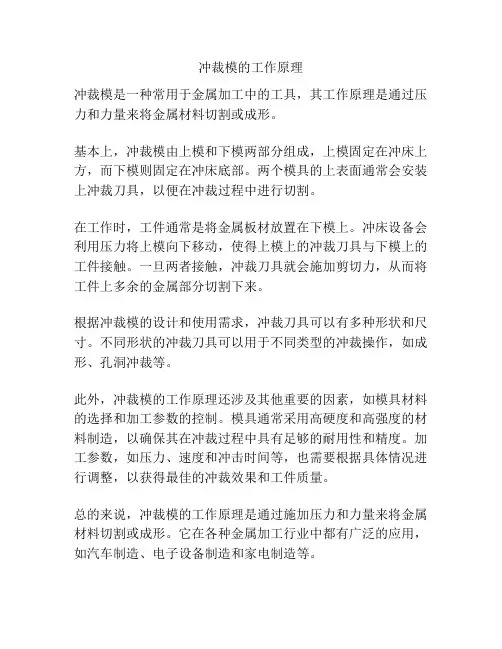

冲裁模工作原理
冲裁模是用于金属板材加工的一种常见工具，主要用于在板材上进行剪切、冲孔等操作。

它由上下两个部分组成，上部固定，下部活动。

冲裁模的工作原理可以分为以下几个步骤：
1. 固定板材：首先将待加工的金属板材放在冲裁模的工作台上，固定住。

2. 运动模块：通过工作台下方的活动部分，冲裁模可以在垂直方向上进行运动。

这样一来，当冲压模块下降时，可以将其冲入板材，完成切割或冲孔的动作。

3. 模具设计：根据具体的加工需求，制作相应的冲裁模具。

模具通常由上模、下模和导向柱组成，上模和下模的形状和尺寸根据所需的工件形状而定。

4. 切割或冲孔：当冲裁模下降时，上模和下模之间的刀口将切割或冲孔的形状施加在板材上，实现所需的加工效果。

5. 提升模块：当切割或冲孔完成后，冲裁模会自动抬升至原始位置，以便取下已完成的工件，然后再次放置待加工的板材。

冲裁模的工作原理简单明了，通过合理设计的模具和运动模块，可以实现高效准确的金属板材加工操作。

这种加工方法在汽车制造、家电制造等领域得到广泛应用，可以大大提高生产效率和产品质量。
