Matlab对采样数据进行频谱分析

利用Matlab进行频谱分析的方法引言频谱分析是信号处理和电子工程领域中一项重要的技术，用于分析信号在频率域上的特征和频率成分。

在实际应用中，频谱分析广泛应用于音频处理、图像处理、通信系统等领域。

Matlab是一种强大的工具，可以提供许多功能用于频谱分析。

本文将介绍利用Matlab进行频谱分析的方法和一些常用的工具。

一、Matlab中的FFT函数Matlab中的FFT（快速傅里叶变换）函数是一种常用的频谱分析工具。

通过使用FFT函数，我们可以将时域信号转换为频域信号，并得到信号的频谱特征。

FFT 函数的使用方法如下：```Y = fft(X);```其中，X是输入信号，Y是输出的频域信号。

通过该函数，我们可以得到输入信号的幅度谱和相位谱。

二、频谱图的绘制在进行频谱分析时，频谱图是一种直观和易于理解的展示形式。

Matlab中可以使用plot函数绘制频谱图。

首先，我们需要获取频域信号的幅度谱。

然后，使用plot函数将频率与幅度谱进行绘制。

下面是一个示例：```X = 1:1000; % 时间序列Y = sin(2*pi*10*X) + sin(2*pi*50*X); % 输入信号Fs = 1000; % 采样率N = length(Y); % 信号长度Y_FFT = abs(fft(Y)); % 计算频域信号的幅度谱f = (0:N-1)*(Fs/N); % 频率坐标plot(f, Y_FFT);```通过上述代码，我们可以得到输入信号在频谱上的特征，并将其可视化为频谱图。

三、频谱分析的应用举例频谱分析可以应用于许多实际问题中。

下面将介绍两个常见的应用举例：语音信号分析和图像处理。

1. 语音信号分析语音信号分析是频谱分析的一个重要应用领域。

通过对语音信号进行频谱分析，我们可以探索声波的频率特性和信号的频率成分。

在Matlab中，可以使用wavread 函数读取音频文件，并进行频谱分析。

下面是一个示例：```[waveform, Fs] = wavread('speech.wav'); % 读取音频文件N = length(waveform); % 信号长度waveform_FFT = abs(fft(waveform)); % 计算频域信号的幅度谱f = (0:N-1)*(Fs/N); % 频率坐标plot(f, waveform_FFT);```通过上述代码，我们可以获取语音信号的频谱特征，并将其可视化为频谱图。

【主题】matlab 计算频谱的命令一、matlab 中的频谱分析在 matlab 中，频谱分析是一种常见的数据处理技术，主要用于分析信号在频域上的特性。

频谱分析可以帮助我们了解信号的频率成分、周期性特征以及信号之间的关系，因此在信号处理、通信系统、音频分析等领域有着广泛的应用。

matlab 提供了丰富的频谱分析函数和命令，通过这些工具我们可以快速、准确地进行频谱分析，并获取有价值的信息。

二、常用的频谱分析命令1. fftfft 是 matlab 中最常用的频谱分析命令之一。

它可以将时域信号转换为频域信号，通过计算信号的傅立叶变换来获取信号的频谱信息。

其基本语法为：Y = fft(X)，其中 X 表示输入的时域信号，Y 表示输出的频域信号。

对于一个长度为 N 的输入信号，fft 命令将返回一个长度为 N 的复数数组，其中包含了信号在频域上的幅度和相位信息。

我们可以进一步对这些复数进行振幅谱和相位谱的分析，以获取更详细的频谱特征。

2. periodogramperiodogram 是用于计算信号功率谱密度（PSD）的命令。

它可以帮助我们分析信号在频域上的能量分布情况，从而了解信号的频率成分和能量分布情况。

其基本语法为：Pxx = periodogram(X)，其中 X 表示输入的信号。

通过 periodogram 命令，我们可以得到信号在不同频率上的功率谱密度估计值，以及相应的频率坐标。

这些信息对于分析信号的频谱特性非常有帮助，可以用于识别信号的主要频率成分和频率分布规律。

3. spectrogramspectrogram 命令用于计算信号的短时傅立叶变换，并绘制信号的时频谱图像。

它可以帮助我们观察信号在时间和频率上的变化规律，从而发现信号的时变特性和频率变化趋势。

其基本语法为：S = spectrogram(X)，其中 X 表示输入的信号。

通过 spectrogram 命令，我们可以得到信号的时频谱图像，其中横轴表示时间，纵轴表示频率，颜色表示信号强度。

基于Matlab的DFT及FFT频谱分析基于Matlab的DFT及FFT频谱分析一、引言频谱分析是信号处理中的重要任务之一，它可以揭示信号的频率特性和能量分布。

离散傅里叶变换（DFT）及快速傅里叶变换（FFT）是常用的频谱分析工具，广泛应用于许多领域。

本文将介绍通过Matlab进行DFT及FFT频谱分析的方法和步骤，并以实例详细说明。

二、DFT及FFT原理DFT是一种将时域信号转换为频域信号的离散变换方法。

它将信号分解成若干个正弦和余弦函数的叠加，得到频率和幅度信息。

FFT是一种高效的计算DFT的算法，它利用信号的对称性和周期性，将计算复杂度从O(N^2)降低到O(NlogN)。

FFT通过将信号分解成不同长度的子序列，递归地进行计算，最终得到频谱信息。

三、Matlab中的DFT及FFT函数在Matlab中，DFT及FFT可以通过内置函数进行计算。

其中，DFT使用函数fft，FFT使用函数fftshift。

fft函数可直接计算信号的频谱，fftshift函数对频谱进行频移操作，将低频移到频谱中心。

四、Matlab中DFT及FFT频谱分析步骤1. 读取信号数据首先，将待分析的信号数据读入到Matlab中。

可以使用内置函数load读取文本文件中的数据，或通过自定义函数生成模拟信号数据。

2. 时域分析通过plot函数将信号数据在时域进行绘制，以观察信号的波形。

可以设置合适的坐标轴范围和标签，使图像更加清晰。

3. 信号预处理针对不同的信号特点，可以进行预处理操作，例如去除直流分量、滤波等。

这些操作可提高信号的频谱分析效果。

4. 计算DFT/FFT使用fft函数计算信号数据的DFT/FFT，并得到频谱。

将信号数据作为输入参数，设置采样频率和点数，计算得到频谱数据。

5. 频域分析通过plot函数将频谱数据在频域进行绘制，观察信号的频率特性。

可以设置合适的坐标轴范围和标签，使图像更加清晰。

6. 结果解读根据频谱图像，分析信号的频率成分、幅度分布和峰值位置。

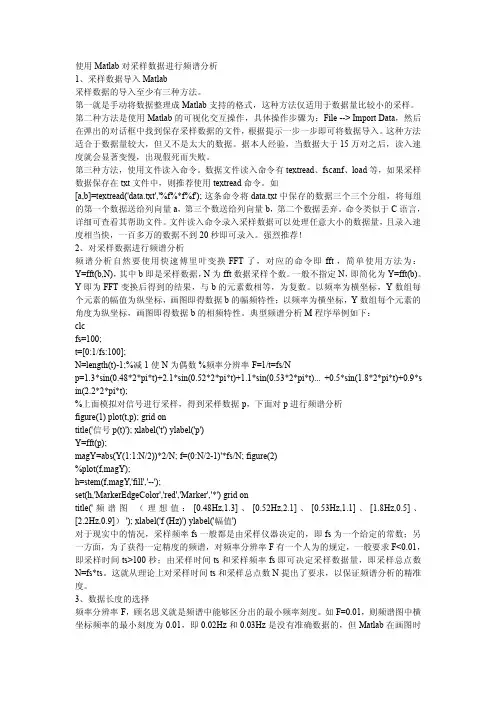

使用Matlab对采样数据进行频谱分析1、采样数据导入Matlab采样数据的导入至少有三种方法。

第一就是手动将数据整理成Matlab支持的格式，这种方法仅适用于数据量比较小的采样。

第二种方法是使用Matlab的可视化交互操作，具体操作步骤为：File-->Import Data，然后在弹出的对话框中找到保存采样数据的文件，根据提示一步一步即可将数据导入。

这种方法适合于数据量较大，但又不是太大的数据。

据本人经验，当数据大于15万对之后，读入速度就会显著变慢，出现假死而失败。

第三种方法，使用文件读入命令。

数据文件读入命令有textread、fscanf、load等，如果采样数据保存在txt文件中，则推荐使用textread命令。

如[a,b]=textread('data.txt','%f%*f%f');这条命令将data.txt中保存的数据三个三个分组，将每组的第一个数据送给列向量a，第三个数送给列向量b，第二个数据丢弃。

命令类似于C语言，详细可查看其帮助文件。

文件读入命令录入采样数据可以处理任意大小的数据量，且录入速度相当快，一百多万的数据不到20秒即可录入。

强烈推荐！2、对采样数据进行频谱分析频谱分析自然要使用快速傅里叶变换FFT了，对应的命令即fft，简单使用方法为：Y=fft(b,N)，其中b即是采样数据，N为fft数据采样个数。

一般不指定N，即简化为Y=fft(b)。

Y即为FFT变换后得到的结果，与b的元素数相等，为复数。

以频率为横坐标，Y数组每个元素的幅值为纵坐标，画图即得数据b的幅频特性；以频率为横坐标，Y数组每个元素的角度为纵坐标，画图即得数据b的相频特性。

典型频谱分析M程序举例如下：clcfs=100;t=[0:1/fs:100];N=length(t)-1;%减1使N为偶数%频率分辨率F=1/t=fs/Np=1.3*sin(0.48*2*pi*t)+2.1*sin(0.52*2*pi*t)+1.1*sin(0.53*2*pi*t)...+0.5*sin(1.8*2*pi*t)+0.9*s in(2.2*2*pi*t);%上面模拟对信号进行采样，得到采样数据p，下面对p进行频谱分析figure(1)plot(t,p);grid ontitle('信号p(t)');xlabel('t')ylabel('p')Y=fft(p);magY=abs(Y(1:1:N/2))*2/N;f=(0:N/2-1)'*fs/N;figure(2)%plot(f,magY);h=stem(f,magY,'fill','--');set(h,'MarkerEdgeColor','red','Marker','*')grid ontitle('频谱图（理想值：[0.48Hz,1.3]、[0.52Hz,2.1]、[0.53Hz,1.1]、[1.8Hz,0.5]、[2.2Hz,0.9]）');xlabel('f(Hz)')ylabel('幅值')对于现实中的情况，采样频率fs一般都是由采样仪器决定的，即fs为一个给定的常数；另一方面，为了获得一定精度的频谱，对频率分辨率F有一个人为的规定，一般要求F<0.01，即采样时间ts>100秒；由采样时间ts和采样频率fs即可决定采样数据量，即采样总点数N=fs*ts。

说明：以下资源来源于《数字信号处理的MATLAB实现》万永革主编一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。

例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 - 7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同，共有8个元素。

Xk的第一个数对应于直流分量，即频率值为0。

（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。

在IFFT时已经做了处理。

要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。

二.FFT应用举例例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz，分别绘制N=128、1024点幅频图。

clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。

⽤MATLAB对信号做频谱分析1.⾸先学习下傅⾥叶变换的东西。

学⾼数的时候⽼师只是将傅⾥叶变换简单的说了下，并没有深⼊的讲解。

⽽现在看来，傅⾥叶变换似乎是信号处理的⽅⾯的重点只是呢，现在就先学习学习傅⾥叶变换吧。

上⾯这幅图在知乎⼀个很著名的关于傅⾥叶变换的⽂章中的核⼼插图，我觉得这幅图很直观的就说明了傅⾥叶变换的实质。

时域上的东西直观的反应到了频域上了，很完美的结合到了⼀起，233333. ⽆数正弦波叠加，震荡的叠加的最后结果竟然是⽅波，同理，任何周期性函数竟然都能拆分为傅⾥叶级数的形式，这样的简介与优雅，真令⼈折服。

2.MATLAB对信号做频谱分析代码：(1)对 f1 = Sa(2t)的频谱分析1 clear;clc;2 hold on;3 R=0.05;4 t=-1.2:R:1.2;5 t1 = 2*t;6 f1=sinc(t1); %Sa函数7 subplot(1,2,1),plot(t,f1)8 xlabel('t'),ylabel('f1')9 axis([-2,2,-0.3,1.2]); %写出Sa函数上下限1011 N=1000;12 k=-N:N;13 W1=40;14 W=k*W1/N;15 F=f1*exp(-j*t'*W)*R; %f1的傅⾥叶变换16 F=real(F); %取F的实部17 subplot(1,2,2),plot(W,F)18 xlabel('W'),ylabel('F(jw)')View Code结果如下图：(2)对 f2 = u(t+2) - u(t-2)的频谱分析1 R=0.05;2 t=-3:R:3;3 f2=(t>=-2)-(t>=2);4 subplot(1,2,1),plot(t,f2)5 grid on;6 xlabel('t'),ylabel('f2')7 axis([-3,3,-0.5,1.5]);89 N=1000;k=-N:N;10 W1=40;11 W=k*W1/N;12 F=f2*exp(-j*t'*W)*R;13 F=real(F);14 subplot(1,2,2),plot(W,F)15 grid on;16 xlabel('W'),ylabel('F(jw)')View Code结果如下图：(3)对f3 = t[u(t+1) - u(t-1) ]的频谱分析1 R=0.05;2 h=0.001;3 t=-1.2:R:1.2;4 y=t.*(t>=-1)-t.*(t>=1);5 f4=diff(y)/h;6 subplot(1,2,1),plot(t,y)7 xlabel('t'),ylabel('y')8 axis([-1.2,1.2,-1.2,1.2]);910 N=1000;11 k=-N:N;12 W1=40;13 W=k*W1/N;14 F=y*exp(-j*t'*W)*R;15 F=real(F);16 subplot(1,2,2),plot(W,F)17 xlabel('W'),ylabel('F(jw)')18 axis([-40,40,-0.06,0.06]);View Code结果如下图：(4)对正弦波做FFT频谱分析1 %*************************************************************************%2 % FFT实践及频谱分析 %3 %*************************************************************************%4 %***************正弦波****************%5 fs=100;%设定采样频率6 N=128;7 n=0:N-1;8 t=n/fs;9 f0=10;%设定正弦信号频率10 %⽣成正弦信号11 x=sin(2*pi*f0*t);12 figure(1);13 subplot(231);14 plot(t,x);%作正弦信号的时域波形15 xlabel('t');16 ylabel('y');17 title('正弦信号y=2*pi*10t时域波形');18 grid;1920 %进⾏FFT变换并做频谱图21 y=fft(x,N);%进⾏fft变换22 mag=abs(y);%求幅值23 f=(0:length(y)-1)'*fs/length(y);%进⾏对应的频率转换24 figure(1);25 subplot(232);26 plot(f,mag);%做频谱图27 axis([0,100,0,80]);28 xlabel('频率(Hz)');29 ylabel('幅值');30 title('正弦信号y=2*pi*10t幅频谱图N=128');31 grid;3233 %求均⽅根谱34 sq=abs(y);35 figure(1);36 subplot(233);37 plot(f,sq);38 xlabel('频率(Hz)');39 ylabel('均⽅根谱');40 title('正弦信号y=2*pi*10t均⽅根谱');41 grid;4243 %求功率谱44 power=sq.^2;45 figure(1);46 subplot(234);47 plot(f,power);48 xlabel('频率(Hz)');49 ylabel('功率谱');50 title('正弦信号y=2*pi*10t功率谱');51 grid;5253 %求对数谱54 ln=log(sq);55 figure(1);56 subplot(235);57 plot(f,ln);58 xlabel('频率(Hz)');59 ylabel('对数谱');60 title('正弦信号y=2*pi*10t对数谱');61 grid;6263 %⽤IFFT恢复原始信号64 xifft=ifft(y);65 magx=real(xifft);66 ti=[0:length(xifft)-1]/fs;67 figure(1);68 subplot(236);69 plot(ti,magx);70 xlabel('t');71 ylabel('y');72 title('通过IFFT转换的正弦信号波形');73 grid;View Code执⾏结果如下图：(5)对矩形波做FFT频谱分析1 %****************2.矩形波****************%2 fs=10;%设定采样频率3 t=-5:0.1:5;4 x=rectpuls(t,2);5 x=x(1:99);6 figure(1);7 subplot(231); plot(t(1:99),x);%作矩形波的时域波形8 xlabel('t');9 ylabel('y');10 title('矩形波时域波形');11 grid;1213 %进⾏FFT变换并做频谱图14 y=fft(x);%进⾏fft变换15 mag=abs(y);%求幅值16 f=(0:length(y)-1)'*fs/length(y);%进⾏对应的频率转换17 figure(1);18 subplot(232);19 plot(f,mag);%做频谱图20 xlabel('频率(Hz)');21 ylabel('幅值');22 title('矩形波幅频谱图');23 grid;2425 %求均⽅根谱26 sq=abs(y);27 figure(1);28 subplot(233);29 plot(f,sq);30 xlabel('频率(Hz)');31 ylabel('均⽅根谱');32 title('矩形波均⽅根谱');33 grid;3435 %求功率谱36 power=sq.^2;37 figure(1);38 subplot(234);39 plot(f,power);40 xlabel('频率(Hz)');41 ylabel('功率谱');42 title('矩形波功率谱');43 grid;4445 %求对数谱46 ln=log(sq);47 figure(1);48 subplot(235);49 plot(f,ln);50 xlabel('频率(Hz)');51 ylabel('对数谱');52 title('矩形波对数谱');53 grid;5455 %⽤IFFT恢复原始信号56 xifft=ifft(y);57 magx=real(xifft);58 ti=[0:length(xifft)-1]/fs;59 figure(1);60 subplot(236);61 plot(ti,magx);62 xlabel('t');63 ylabel('y');64 title('通过IFFT转换的矩形波波形');65 grid;View Code执⾏结果如下图：(6)对⽩噪声做频谱分析1 %****************3.⽩噪声****************%2 fs=10;%设定采样频率3 t=-5:0.1:5;4 x=zeros(1,100);5 x(50)=100000;6 figure(1);7 subplot(231);8 plot(t(1:100),x);%作⽩噪声的时域波形9 xlabel('t');10 ylabel('y');11 title('⽩噪声时域波形');12 grid;1314 %进⾏FFT变换并做频谱图15 y=fft(x); %进⾏fft变换16 mag=abs(y);%求幅值17 f=(0:length(y)-1)'*fs/length(y);%进⾏对应的频率转换18 figure(1);19 subplot(232);20 plot(f,mag);%做频谱图21 xlabel('频率(Hz)');22 ylabel('幅值');23 title('⽩噪声幅频谱图');24 grid;2526 %求均⽅根谱27 sq=abs(y);28 figure(1);29 subplot(233);30 plot(f,sq);31 xlabel('频率(Hz)');32 ylabel('均⽅根谱');33 title('⽩噪声均⽅根谱');34 grid;3536 %求功率谱37 power=sq.^2;38 figure(1);39 subplot(234);40 plot(f,power);41 xlabel('频率(Hz)');42 ylabel('功率谱');43 title('⽩噪声功率谱');44 grid;4546 %求对数谱47 ln=log(sq);48 figure(1);49 subplot(235);50 plot(f,ln);51 xlabel('频率(Hz)');52 ylabel('对数谱');53 title('⽩噪声对数谱');54 grid;5556 %⽤IFFT恢复原始信号57 xifft=ifft(y);58 magx=real(xifft);59 ti=[0:length(xifft)-1]/fs;60 figure(1);61 subplot(236);62 plot(ti,magx);63 xlabel('t');64 ylabel('y');65 title('通过IFFT转换的⽩噪声波形');66 grid;View Code执⾏结果如下：。

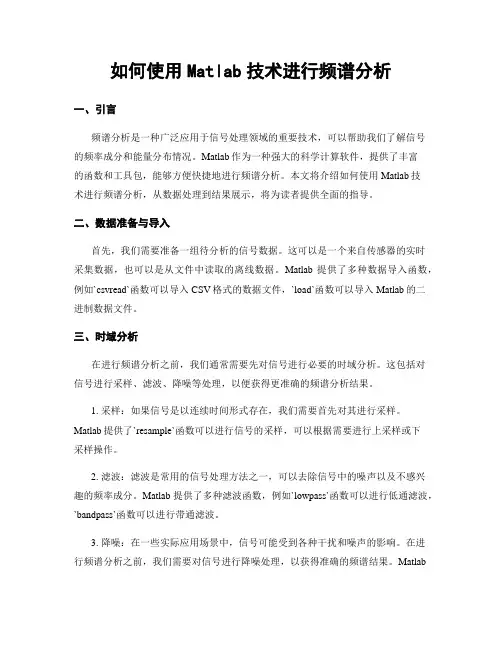

如何使用Matlab技术进行频谱分析一、引言频谱分析是一种广泛应用于信号处理领域的重要技术，可以帮助我们了解信号的频率成分和能量分布情况。

Matlab作为一种强大的科学计算软件，提供了丰富的函数和工具包，能够方便快捷地进行频谱分析。

本文将介绍如何使用Matlab技术进行频谱分析，从数据处理到结果展示，将为读者提供全面的指导。

二、数据准备与导入首先，我们需要准备一组待分析的信号数据。

这可以是一个来自传感器的实时采集数据，也可以是从文件中读取的离线数据。

Matlab提供了多种数据导入函数，例如`csvread`函数可以导入CSV格式的数据文件，`load`函数可以导入Matlab的二进制数据文件。

三、时域分析在进行频谱分析之前，我们通常需要先对信号进行必要的时域分析。

这包括对信号进行采样、滤波、降噪等处理，以便获得更准确的频谱分析结果。

1. 采样：如果信号是以连续时间形式存在，我们需要首先对其进行采样。

Matlab提供了`resample`函数可以进行信号的采样，可以根据需要进行上采样或下采样操作。

2. 滤波：滤波是常用的信号处理方法之一，可以去除信号中的噪声以及不感兴趣的频率成分。

Matlab提供了多种滤波函数，例如`lowpass`函数可以进行低通滤波，`bandpass`函数可以进行带通滤波。

3. 降噪：在一些实际应用场景中，信号可能受到各种干扰和噪声的影响。

在进行频谱分析之前，我们需要对信号进行降噪处理，以获得准确的频谱结果。

Matlab提供了`denoise`函数可以进行信号的降噪处理，例如小波降噪、基于稀疏表示的降噪等。

四、频谱分析方法频谱分析是指对信号的频率成分进行分析和研究的过程。

常见的频谱分析方法有傅里叶变换、功率谱估计、自相关函数等。

1. 傅里叶变换：傅里叶变换是频谱分析的基础方法之一，可以将信号从时间域转换到频域。

Matlab提供了`fft`函数用于计算离散傅里叶变换（DFT），可以得到信号的频谱图。

利用MATLAB软件对音频信号进行频谱分析与处理一、简介频谱分析是通过对信号的频率成分进行分析，它允许我们了解信号的特性，计算信号的能量分布，同时还可以用来定位造成干扰的频率组件，以及检测和分析信号的变化。

MATLAB是一种编程语言和科学计算软件，它可以非常便捷地实现对音频信号的频谱分析和处理。

二、实现方法1.导入音频信号在使用MATLAB进行频谱分析时，首先需要先将音频信号导入MATLAB环境中。

可以使用audioplayer和audioread函数来完成这一步骤，示例代码如下：[audioData, fs] = audioread(‘AudioFile.wav’);player = audioplayer(audioData, fs);play(player);其中audioData表示从wav文件中读取的音频数据，fs表示采样率，player表示存储audioData和fs的audioplayer实例，play函数可以播放音频文件。

2.信号预处理针对所记录的音频信号，需要进行一些基本的信号处理操作，包括去噪、均衡、时域平均等。

去噪可以用MATLAB内置的函数完成，例如：audioData_NoiseRemoved = denoise(audioData,‘meanspectrum’);均衡是指将频谱的一些区域调整到更好的水平，可以用equalizer函数实现：audioData_Equalized = equalizer(audioData, ‘bandwidth’, 0.2);时域平均则可以使用conv函数实现：audioData_Meaned = conv(audioData, [1/N 1/N ... 1/N]);3.频谱分析频谱分析的主要工作是计算信号的谱密度，也就是每一个频率分量的能量。

实验报告通信工程 1101学号：********* 姓名：李*实验2 用MATLAB 进行信号频谱分析一、实验目的㈠ 初步掌握MATLAB 产生常用离散时间信号的编程方法。

㈡ 学习编写简单的FFT 算法程序，对离散信号进行幅频谱分析。

㈢ 观察离散时间信号频谱的特点。

二、实验原理㈠ 常用的离散时间信号在 MATLAB 语言主要是研究离散信号的。

常用的离散信号有： 1．单位取样序列⎩⎨⎧≠==0001)(n n n δ2．单位阶跃序列⎩⎨⎧<≥=001)(n n n u3．实指数序列R a n a n x n∈∀=;)(4．复指数序列n e n x n j ∀=+)(0)(ωσ5．正(余)弦序列)cos()(0θω+=n n x n ∀ 6．周期序列n N n x n x ∀+=)()(㈡ 离散信号的产生离散信号的图形显示使用stem 指令。

在 MATLAB 中的信号处理工具箱中,主要提供的信号是离散信号。

由于MATLAB 对下标的约定为从1开始递增，例如x=[5,4,3,2,1,0],表示x(1)=5,x(2)=4,X(3)=3…因此要表示一个下标不由1开始的数组x(n)，一般应采用两个矢量，如 n=[-3，-2，-1，0，l ，2，3，4，5]；x=[1，-l ，3，2，0，4，5，2，1]；这表示了一个含9个采样点的矢量：X(n)={x(-3)，x(-2)，x(-1)，x(0)，x(1)，x(2)，x(3)，x(4)，x(5)}。

1．单位取样序列⎩⎨⎧≠==δ0001)(n n n 这一函数实现的方法有二：方法一：可利用MATLAB 的zeros 函数。

x=zeros(1，N)； %建立一个一行N 列的全零数组x(1)=1； %对X （1）赋1 方法二：可借助于关系操作符实现n=1:N;x=[n==1]; %n 等于1时逻辑关系式结果为真，x=1；n 不等于1时为假，x=0如要产生 ⎪⎩⎪⎨⎧≤<<=≤≤=-δ20210100)(10)(n n n n n n n n n n n n则可采用MATLAB 实现：n=n1:n2；x=[(n-n0)==0]；%n=n0时逻辑关系式结果为真，x=1；n ≠n0时为假，x=0 2．单位阶跃序列⎩⎨⎧<≥=001)(n n n u这一函数可利用MATLAB 的ones 函数实现： x=ones(1，N)；还可借助于关系操作符“>＝”来实现。

使用 FFT 进行频谱分析1. 快速傅里叶变换（FFT ）按照被变换的输入信号类型不同，傅立叶变换可以分为 4种类型： 1）非周期性连续信号傅立叶变换（Fourier Transform ） 2）周期性连续信号傅立叶级数（Fourier Series ）3）非周期性离散信号离散时域傅立叶变换（Discrete Time Fourier Transform ） 4）周期性离散信号离散傅立叶变换（Discrete Fourier Transform ）因为计算机只能处理离散的数值信号，对于连续信号要先离散化，我们的最终目的是运用计算机来处理信号的。

对于离散信号的变换只有离散傅立叶变换（DFT ）才能被适用，对于计算机来说只有离散的和有限长度的数据才能被处理，对于其它的变换类型只有在数学演算中才能用到。

快速傅里叶变换（Fast Fourier Transform ，FFT ）是DFT 的一种快速算法。

DFT 的运算过程是这样的：1j /01()()eN nt Nn X k x n Nπ−−==∑可见，在计算机上进行的DFT ，使用的输入值是经过ADC （Analog-to-Digital Conversion ）后采集到的采样值，也就是时域的信号值，输入采样点的数量决定了转换的计算规模。

变换后的频谱输出包含同样数量的采样点，但是其中有一半的值是冗余的，通常不会显示在频谱中，所以真正有用的信息是N /2+1个点。

FFT 是1965年由T. W. Coody 和J. W. Tukey 提出的，采用这种算法能使计算机计算离散傅里叶变换所需要的乘法次数大为减少，特别是被变换的抽样点数N 越多，FFT 算法计算量的节省就越显著。

2. MATLAB 中FFT 的使用方法1）语法说明 Y = fft(X)说明：用快速傅里叶变换 (FFT) 算法计算 X 的离散傅里叶变换 (DFT)。

• 如果 X 是向量，则 fft(X) 返回该向量的傅里叶变换。

如何在Matlab中进行信号频谱分析一、引言信号频谱分析是一种重要的信号处理技术，它可以帮助我们理解信号的频率特性和频谱分布。

在Matlab中，有多种方法可以用来进行信号频谱分析，本文将介绍其中几种常用的方法。

二、时域分析1. 快速傅里叶变换（FFT）快速傅里叶变换（FFT）是最常用的频谱分析工具之一。

在Matlab中，可以使用fft函数对信号进行FFT分析。

首先，将信号数据传入fft函数，然后对结果进行处理，得到信号的频谱图。

通过分析频谱图，我们可以了解信号的频率成分和频谱分布。

2. 窗函数窗函数可以帮助我们减小信号分析过程中的泄漏效应。

在Matlab中，可以使用hamming、hanning等函数生成窗函数。

通过将窗函数乘以信号数据，可以减小频谱中的泄漏效应，得到更准确的频谱图。

三、频域分析1. 功率谱密度（PSD）估计功率谱密度（PSD）估计是一种常见的频域分析方法，用来估计信号在不同频率上的功率分布。

在Matlab中，可以使用pwelch函数进行PSD估计。

pwelch函数需要输入信号数据和采样频率，然后输出信号的功率谱密度图。

2. 自相关函数自相关函数可以帮助我们了解信号的周期性。

在Matlab中，可以使用xcorr函数计算信号的自相关函数。

xcorr函数需要输入信号数据，然后输出信号的自相关函数图。

四、频谱图绘制与分析在进行信号频谱分析后，我们需要将分析结果进行可视化。

在Matlab中，可以使用plot函数绘制频谱图。

通过观察频谱图，我们可以进一步分析信号的频率成分和频谱特性。

可以注意以下几点：1. 频谱图的横轴表示频率，纵轴表示幅度。

通过观察频谱图的峰值位置和幅度大小，可以了解信号中频率成分的分布情况。

2. 根据信号的特点，选择合适的分析方法和参数。

不同的信号可能需要采用不同的分析方法和参数，才能得到准确的频谱分布。

五、实例分析为了更好地理解如何在Matlab中进行信号频谱分析，以下是一个简单的实例分析。

用MATLAB进行FFT频谱分析假设一信号：()()292.7/2cos1.0996.2/2sin1.06.0+++=ttRππ画出其频谱图。

分析：首先，连续周期信号截断对频谱的影响。

DFT变换频谱泄漏的根本原因是信号的截断。

即时域加窗，对应为频域卷积，因此，窗函数的主瓣宽度等就会影响到频谱。

实验表明，连续周期信号截断时持续时间与信号周期呈整数倍关系时，利用DFT变换可以得到精确的模拟信号频谱。

举一个简单的例子：()ππ2.0100cos+=tY其周期为。

截断时不同的持续时间影响如图一.1：（对应程序）140.0160.0180.02截断时，时间间期为周期整数倍，频谱图0.0250.0320406080100截断时，时间间期不为周期整数倍，频谱图图错误!文档中没有指定样式的文字。

.1其次，采样频率的确定。

根据Shannon 采样定理，采样带限信号采样频率为截止频率的两倍以上，给定信号的采样频率应>1/，取16。

再次，DFT 算法包括时域采样和频域采样两步，频域采样长度M 和时域采样长度N 的关系要符合M ≧N 时，从频谱X(k)才可完全重建原信号。

实验中信号R 经采样后的离散信号不是周期信号，但是它又是一个无限长的信号，因此处理时时域窗函数尽量取得宽一些已接近实际信号。

实验结果如图一.2：其中，0点位置的冲激项为直流分量造成（对应程序为）0204060801001201401601802000.40.50.60.70.800.050.10.150.20.250.30.350.40.450.550100150图 错误!文档中没有指定样式的文字。

.2♣ARMA （Auto Recursive Moving Average ）模型：将平稳随机信号x(n)看作是零均值，方差为σu 2的白噪声u(n)经过线性非移变系统H(z)后的输出，模型的传递函数为()()()∑∑=-=-+==Pk kk Qr r rza zb z A z B z H 111用差分方程表示为()()()∑∑==-+--=Qr r P k k r n u b k n x a n x 01AR （Auto Recursive ）自回归模型，即ARMA 模型中系数b 只有在r=0的情况下为1，其余都是零，获得一个全极点模型：()()()∑=-+==Pk kk za z A z B z H 111差分方程表示为：()()()n u k n x a n x Pk k +--=∑=1AR 模型的功率谱估计为：()()()Ω-ΩΩ=j j uj x e A e A eS 12σ程序：%%------------------------------------------------------------------------%%功能：利用MATLAB 的FFT 函数做双正弦信号频谱分析 %%------------------------------------------------------------------------ fs=16; t=0:1/fs:200;x6=+sin(2*pi*t/*+cos(2*pi*t/+2)*;subplot(2,1,1);plot(t,x6);N=length(t);subplot(212);plot((-N/2:N/2-1)*fs/N,abs(fftshift(fft(x6,N)))) %绘制信号的频谱，横轴对应实际频率axis([0 0 160]);例子：%%------------------------------------------------------------------------%%功能：连续周期信号截断对频谱的影响%%------------------------------------------------------------------------fs=8000;n1=;n=0:1/fs:n1;n=n(1,1:end-1);N=length(n);y=cos(100*pi*n+*pi);subplot(2,2,1);plot(n,y);title('函数y=cos(100{\pi}t+{\pi})');subplot(2,2,2);stem((-N/2:N/2-1)*fs/N,abs(fftshift(fft(y,N))));axis([0 1000 0 100]);grid on;title('截断时，时间间期为周期整数倍，频谱图');n1=;n=0:1/fs:n1;n=n(1,1:end-1);N=length(n);y=cos(100*pi*n+*pi);subplot(2,2,3);plot(n,y);title('函数y=cos(100{\pi}t+{\pi})');subplot(2,2,4);stem((-N/2:N/2-1)*fs/N,abs(fftshift(fft(y,N))));axis([0 1000 0 100]);grid on;title('截断时，时间间期不为周期整数倍，频谱图');。

实验2利用MATLAB分析信号频谱及系统的频率特性引言：在信号处理领域，频谱分析是一项常见的任务。

通过分析信号的频谱，可以了解信号的频率特性以及信号中存在的频率成分。

而系统的频率特性是指系统对不同频率信号的响应情况。

本实验使用MATLAB对信号频谱和系统频率特性进行分析。

一、实验目标：本实验的主要目标是掌握使用MATLAB分析信号频谱及系统的频率特性的方法，包括信号频谱的计算、绘制和分析以及系统的频率响应计算和绘制。

二、实验原理：1.信号频谱分析：信号的频谱表示信号在频率域上的分布情况。

在MATLAB中，可以利用快速傅里叶变换（FFT）来计算信号的频谱。

FFT能够将时域信号转换为频域信号，从而得到信号的频谱信息。

频谱可以用幅度谱（或功率谱）和相位谱来表示。

2.系统的频率特性：系统的频率特性是指系统对不同频率信号的响应情况。

在MATLAB中，可以通过计算系统的频率响应来揭示系统的频率特性。

系统的频率响应是系统的输出信号与输入信号之比的幅度谱。

常见的方法包括系统传输函数法和单位冲激响应法。

三、实验步骤：1.生成信号：首先，我们可以使用MATLAB生成一个具有不同频率成分的信号。

例如，可以通过调用sin函数生成一个正弦信号并设置不同的频率参数。

2.信号频谱计算和绘制：利用MATLAB的FFT函数可以计算信号的频谱。

然后，可以使用MATLAB的plot函数将信号的频谱进行绘制。

在绘制频谱时，通常将频谱的幅度谱和相位谱绘制在同一图像上。

3.系统频率响应计算和绘制：对于系统的频率响应计算和绘制，可以采用系统传输函数法和单位冲激响应法。

对于系统传输函数法，可以通过给定系统的传输函数，使用MATLAB的freqz函数来计算系统的频率响应。

对于单位冲激响应法，可以通过给定系统的单位冲激响应，使用MATLAB的fft函数来计算系统的频率响应。

四、实验结果与分析：通过对实验数据进行处理和分析，可以得到信号的频谱和系统的频率特性信息。

在Matlab中进行数字滤波和频谱分析数字滤波和频谱分析是信号处理的重要内容，在许多领域中都有广泛的应用。

Matlab作为一种强大的数学软件，提供了丰富的工具和函数，可以方便地进行数字滤波和频谱分析。

本文将介绍在Matlab中进行数字滤波和频谱分析的方法和步骤，并通过实例进行演示。

一、数字滤波的概念和原理数字滤波是指对离散信号进行滤波处理的过程，其目的是去除信号中的噪声或者改变信号的频谱特性。

数字滤波根据其滤波器的特性可以分为低通滤波、高通滤波、带通滤波和带阻滤波等。

数字滤波的原理是将输入信号通过滤波器，得到输出信号。

滤波器可以使用FIR（有限脉冲响应）滤波器或者IIR（无穷脉冲响应）滤波器实现。

FIR滤波器的特点是稳定且可以有线性相位响应，IIR滤波器的特点是具有无限长的冲激响应。

二、 Matlab中数字滤波的函数和工具在Matlab中进行数字滤波，可以使用多个函数和工具箱，其中最常用的有以下几个：1. filter函数：filter函数是Matlab中用于数字滤波的基本函数，它可以对信号进行线性滤波处理。

filter函数需要输入滤波器的系数和信号序列，输出滤波后的信号序列。

2. freqz函数：freqz函数是Matlab中用于绘制滤波器频率响应的函数，它可以显示滤波器的频率特性曲线，包括幅频响应和相频响应。

3. fdesign函数和design函数：fdesign函数和design函数是Matlab中使用Filter Design and Analysis工具箱进行滤波器设计的函数。

fdesign函数用于创建滤波器的设计对象，design函数用于根据设计对象生成滤波器。

三、数字滤波的实例演示为了更好地理解和应用数字滤波的方法，我们可以通过一个实例来演示。

假设我们有一个包含心电信号和噪声的信号序列，我们的目标是去除噪声并分析心电信号的频谱特性。

首先，我们需要创建一个滤波器对象：```MATLABfs = 1000; % 抽样频率为1000Hzn = 3; % 滤波器阶数fpass = 50; % 通带截止频率为50Hzfstop = 75; % 阻带截止频率为75Hzd = fdesign.lowpass('N,Fp,Fst', n, fpass, fstop, fs); % 创建低通滤波器设计对象Hd = design(d, 'equiripple'); % 根据设计对象生成FIR滤波器```然后，我们可以使用filter函数对信号进行滤波处理：```MATLABx = load('ecg_signal.mat'); % 加载心电信号数据y = filter(Hd, x); % 使用滤波器对象对信号进行滤波```最后，我们可以使用fft函数对滤波后的信号进行频谱分析：```MATLABN = length(y); % 信号长度Y = fft(y, N); % 对信号进行FFT变换f = (0:N-1)*fs/N; % 构建频率轴P = abs(Y).^2/N; % 计算信号的功率谱密度```通过绘制频谱曲线，我们可以分析滤波后信号的频谱特性：```MATLABfigure;plot(f, 10*log10(P)); % 绘制功率谱密度曲线xlabel('频率(Hz)');ylabel('功率谱密度(dB)');title('滤波后信号的频谱');```四、数字滤波和频谱分析的应用数字滤波和频谱分析在很多领域中都有广泛的应用。

MATLAB信号频谱分析FFT详解做OFDM通信少不了频谱分析，基带信号DA后的频谱，以及基带数字上变频后的DA信号都要频谱分析。

我觉得其实做任何工程都是这样，先规定实施方案，然后仿真成功，再实际开发，不过也可以一边开发，一边仿真，开发结果要与仿真预期结果一致。

所以分析与仿真工具MATLAB就很重要了，既可以仿真，又可以通过示波器或其他方法把实际信号采下来分析。

matlab使用FFT函数分析信号频谱一般我使用的FFT分析频谱流程如下：其中有3个注意的点：1.FFT的结果看的是频谱，所以怎么把横坐标的值从原来的FFT点数0:N-1转换为频率值呢？首先要引出频谱分辨率的概念，即分辨两个不同频率信号的最小间隔，FFT结果相邻点间的间隔。

因为N点FFT对应采样率为fs的序列，其频率分辨率为,其中Ts为采样周期，T为整个序列的时间长度。

有关频率分辨率的就不多说了。

所以我们横坐标转换为：f = (0:length(y)-1)*Fs/length(y);2.直接FFT的结果里怎么又多余的信号频率（镜像频率）图2？DFT具有对称性，因为其是周期序列DFS在一个周期内的点，时域序列是有限长实序列，DFT的结果的实部周期偶对称，虚部周期奇对称，也就是模值周期偶对称，相位周期奇对称。

其实从奈奎斯特定律也可以看出，fs>=2f，fs的采样率最多也就显示fs/2的真实频率（感性理解哈哈）。

所以程序处理方式就是周期延拓后取-N/2:N/2-1.用到函数fftshift()，结果如图3.如注释所述：%该变换还会生成尖峰的镜像副本，该副本对应于信号的负频率。

%为了更好地以可视化方式呈现周期性，可以使用 fftshift 函数对变换执行以零为中心的循环平移。

其实这和设计数字滤波器IIR与FIR也一样，采样率为fs的信号，设计的滤波器的通带阻代也限制在0-fs/2内。

3.程序中的信号幅度值都是1，500点的FFT画出来的幅度值怎么变成了250，应该是1吧？是的，应该是1。

基于MATLAB的时域信号采样及频谱分析摘要:在MATLAB仿真环境下,通过观察所生成的采样信号的时域图和频谱图,对比采样信号重构后的时域图和信号频谱图,实现了对连续信号的采样与重构仿真。

关键词:采样MATLAB 频谱在一定的条件下,一个连续的时间信号完全可以在该信号相等的时间间隔上的瞬时值用来表示,同时运用这些样本值可以很好的把该信号完全的恢复过来。

而这样就为抽样定理提供了理论依据。

而抽样定理则是连续时间与离散时间的相互转换。

通过对采样信号的频谱进行观察,发现其原信号的频谱线性上出现重复的搬移,而给其乘以一个门函数,就可以使得原信号的频谱在频域上得以恢复。

1 采样定理其中采样则是由模拟信号经过A/D的相互变换转换形成数字信号的过程,信号采样之后,在频谱上产生了周期的延拓,就形成了每隔一个采样的频率fs,就会重复的出现一次这种现象。

为了保证采样过后的信号频谱的形状上不变,采样频率就必须大于信号中最高额频率成分的2倍,而这就是采样定理。

而时域采样定理的恢复原信号与采样信号必须满足于以下两个条件:(1)必须是带限信号,其频谱函数在|ω|&gt;ωm各处为零,即只有带限信号才能适用采样定理。

(2)取样频率不能过低,必须ωs&gt;2ωm。

即对取样频率的要求是取样频率要足够大,采得的样值要足够多,才能恢复原信号。

2 仿真分析通过产生一个连续时间信号并生成其频谱,然后对该连续信号抽样,并对采样后的频谱进行分析,最后通过设计低通滤波器滤出抽样所得频谱中多个周期中的一个周期频谱,并显示恢复后的时域连续信号。

对连续信号进行采样,在满足采样定理和不满足采用定理两种情况下对连续信号和采样信号进行FFT频谱分析。

以正弦函数为例,进行MATLAB仿真分析。

再对该信号进行FFT,得到其频谱图。

对连续的正弦信号进行采样,得到采样波形图和采样波形的频谱图,如图2所示。

将采样信号通过一个低通滤波器,对采样信号的频谱进行滤波,并输出该信号所恢复频谱信号与连续信号,如图3所示。

matlab中采样频率和信号频率英文回答：The sampling frequency and signal frequency are two important concepts in signal processing, particularly in the context of digital signal processing using MATLAB.Let's first understand what each term means.Sampling frequency, also known as the sampling rate, is the number of samples taken per unit of time. It represents how frequently the analog signal is sampled to convert it into a digital signal. The unit of sampling frequency is Hertz (Hz). In MATLAB, the sampling frequency is typically specified using the "Fs" variable.On the other hand, signal frequency refers to the frequency of the underlying analog signal before it is sampled. It represents the number of oscillations or cycles per unit of time. The unit of signal frequency is also Hertz (Hz). In MATLAB, the signal frequency can bespecified using the "f" variable.The relationship between the sampling frequency and signal frequency is crucial to ensure accurate representation of the analog signal in the digital domain. According to the Nyquist-Shannon sampling theorem, in order to accurately reconstruct an analog signal from its samples, the sampling frequency must be at least twice the maximum frequency present in the signal. This is known as the Nyquist rate.In MATLAB, the function "fft" (Fast Fourier Transform) can be used to analyze the frequency content of a signal. The output of the "fft" function is a complex-valued vector representing the frequency spectrum of the signal. By using the "Fs" variable to specify the sampling frequency and the "f" variable to specify the signal frequency, we can accurately analyze the frequency components of a signal.For example, let's consider a sinusoidal signal with a frequency of 10 Hz and a sampling frequency of 100 Hz. In MATLAB, we can generate this signal using the "sin"function as follows:matlab.Fs = 100; % Sampling frequency.f = 10; % Signal frequency.t = 0:1/Fs:1; % Time vector.x = sin(2pift); % Generate sinusoidal signal.In this example, the signal frequency is 10 Hz, which means the sinusoidal signal completes 10 cycles per second. The sampling frequency is 100 Hz, which means 100 samples are taken per second. Since the sampling frequency isgreater than twice the signal frequency (100 Hz > 2 10 Hz), the Nyquist rate is satisfied.We can then use the "fft" function to analyze the frequency spectrum of the signal:matlab.X = fft(x); % Compute FFT.frequencies = linspace(0, Fs, length(X)); % Frequency vector.plot(frequencies, abs(X)); % Plot frequency spectrum.xlabel('Frequency (Hz)');ylabel('Magnitude');The resulting plot will show a peak at the signal frequency of 10 Hz, indicating that the signal frequency is accurately represented in the frequency spectrum.中文回答：采样频率和信号频率是信号处理中的两个重要概念，特别是在使用MATLAB进行数字信号处理时。

如何使用Matlab进行时间频率分析和波谱估计使用Matlab进行时间频率分析和波谱估计引言时间频率分析和波谱估计是信号处理中重要的技术，在许多领域都有广泛的应用。

Matlab作为一个功能强大的数值计算和数据分析工具，提供了各种函数和工具箱，可以方便地进行时间频率分析和波谱估计。

本文将介绍如何使用Matlab进行时间频率分析和波谱估计。

一、时频分析基础时频分析是研究信号在时间和频率上变化规律的方法。

时频分析的主要目的是揭示信号在时间和频率上的瞬时特性。

常用的时频分析方法有短时傅里叶变换（Short-time Fourier Transform，STFT）、连续小波变换（Continuous Wavelet Transform，CWT）等。

1.1 短时傅里叶变换短时傅里叶变换是一种经典的时频分析方法，将信号分成不同的时间段，对每个时间段进行傅里叶变换得到频谱，然后根据时间段的不同得到时频图谱。

在Matlab中，可以使用stft函数来实现短时傅里叶变换。

首先，加载信号数据，然后调用stft函数进行分析。

例如：```matlabload signal.mat % 加载信号数据window = hamming(256); % 设置窗函数noverlap = 128; % 设置重叠长度nfft = 512; % 设置FFT长度[S,F,T] = stft(signal,window,noverlap,nfft); % 进行计算```其中，signal是输入信号数据，window是窗函数，noverlap是重叠长度，nfft 是FFT长度。

S是时频图谱，F是频率向量，T是时间向量。

1.2 连续小波变换连续小波变换是一种基于小波分析的时频分析方法，可以实现不同尺度下对信号的时频分析。

连续小波变换具有局部性和多分辨性的特点，适用于非平稳信号的时频分析。

在Matlab中，可以使用cwt函数来进行连续小波变换。

首先，加载信号数据，然后调用cwt函数进行分析。
