利用Matlab进行频谱分析的方法

离散信号的产生和频谱分析实验目的：仿真掌握采样定理学会用FFT 进行数字谱分析掌握FFT 进行数字谱分析的计算机编程实现方法培养学生综合分析、解决问题的能力、加深对课堂内容的理解 实验要求：掌握采样定理和数字谱分析方法、编制FFT 程序；完成正弦信号、线性条调频信号等模拟水声信号的数字谱分析； 实验内容：单频脉冲（CWP ）为)2ex p()()(0t f j Ttrect t s π=。

式中，)(Tt rect 是矩形包络，T 是脉冲持续时间，0f 是中心频率。

矩形包络线性调频脉冲信号（LFM ）为)]21(2ex p[)()(20Mt t f j Ttrect t s +=π。

式中，M 是线性调频指数。

瞬时频率Mtf +0是时间的线性函数，频率调制宽度为MT B =。

设参数为kHz f 200=，ms T 50=，kHz B 10=，采样频率kHz f s100=。

1．编程产生单频脉冲、矩形包络线性调频脉冲。

2．编程实现这些信号的谱分析。

3．编程实现快速傅立叶变换的逆变换。

实验步骤：1．编程产生单频脉冲、矩形包络线性调频脉冲。

2．应用快速傅立叶变换（FFT ）求这两种信号的频谱，分析离散谱位置、归一化频率、实际频率的关系。

调用函数Y=fft(x) or Y=fft(x,N) or Y=fft(x,N,dim)。

3．对于步骤2的结果，应用快速傅立叶变换的逆变换（IFFT ）求两种信号的时域波形，并与已给的单频脉冲、矩形包络线性调频脉冲和伪随机脉冲信号波形进行对照。

调用函数x=ifft(Y) or x=ifft(Y,N) or x=ifft(Y ,N,dim)。

4．对于步骤2的结果，进行频谱移位调整。

将FFT 变换的结果Y （频谱数据）进行移位调整，使其符合频谱常观表示方法，调整后，频谱的直流成分（即频率为0处的值）移到频谱的中间位置。

分析离散谱位置、归一化频率、实际频率的关系。

移位调整调用函数Z=fftshift(Y)。

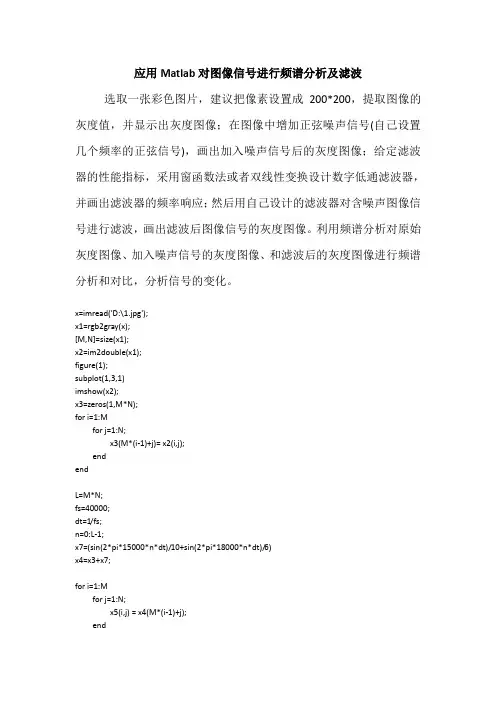

应用Matlab对图像信号进行频谱分析及滤波选取一张彩色图片，建议把像素设置成200*200，提取图像的灰度值，并显示出灰度图像；在图像中增加正弦噪声信号(自己设置几个频率的正弦信号)，画出加入噪声信号后的灰度图像；给定滤波器的性能指标，采用窗函数法或者双线性变换设计数字低通滤波器，并画出滤波器的频率响应；然后用自己设计的滤波器对含噪声图像信号进行滤波，画出滤波后图像信号的灰度图像。

利用频谱分析对原始灰度图像、加入噪声信号的灰度图像、和滤波后的灰度图像进行频谱分析和对比，分析信号的变化。

x=imread('D:\1.jpg');x1=rgb2gray(x);[M,N]=size(x1);x2=im2double(x1);figure(1);subplot(1,3,1)imshow(x2);x3=zeros(1,M*N);for i=1:Mfor j=1:N;x3(M*(i-1)+j)= x2(i,j);endendL=M*N;fs=40000;dt=1/fs;n=0:L-1;x7=(sin(2*pi*15000*n*dt)/10+sin(2*pi*18000*n*dt)/6)x4=x3+x7;for i=1:Mfor j=1:N;x5(i,j) = x4(M*(i-1)+j);endendfigure(1)subplot(132);imshow(x5)wp=0.5*pi;ws=0.75*pi;rp=3;rs=50;[n,wn]=buttord(wp/pi,ws/pi,rp,rs,'s'); [Bz,Az]=butter(n,wp/pi);%[z,p,k]=buttap(n);%[Bap,Aap]=zp2tf(z,p,k);%[B,A]=lp2lp(Bap,Aap,wn);%[Bz,Az]=bilinear(B,A,F);[h,w]=freqz(Bz,Az,L,fs);figure(3)subplot(121);plot(w,abs(h));x6=zeros(1,L);for i=1:Mfor j=1:N;x6(M*(i-1)+j)= x5(i,j);endendx8=zeros(1,L);x8=filter(Bz,Az,x6);x3k=fft(x3,L)figure(2)subplot(131)plot(w*2,abs(x3k))x4k=fft(x4,L)figure(2)subplot(132)plot(w*2,abs(x4k))x7k=fft(x7,L)figure(3)subplot(122)plot(w*2,abs(x7k))x8k=fft(x8,L)figure(2)subplot(133)plot(w*2,abs(x8k))for i=1:Mfor j=1:N;x9(i,j) = x8(M*(i-1)+j);endendfigure(1)subplot(133);imshow(x9);。

Matlab中的脑电图信号处理与频谱分析方法一、引言脑电图（Electroencephalogram，简称EEG）是记录大脑电生理活动的一种非侵入性方法。

在临床和研究中，脑电图被广泛应用于诊断神经系统疾病、研究认知过程等领域。

而Matlab作为一种功能强大的科学计算软件，提供了丰富的工具箱和函数，可以有效地处理和分析脑电图数据。

本文将介绍Matlab中常用的脑电图信号处理方法和频谱分析技术。

二、脑电图信号处理方法1. 清除噪声在进行脑电图信号分析之前，首先需要对原始信号进行预处理，以去除噪声和伪迹。

Matlab提供了多种滤波器函数，如低通滤波器和带通滤波器，可以有效地去除不需要的高频噪声和低频噪声。

2. 分段处理脑电图信号常常是一个连续的时间序列，在某些情况下，可以将信号分成较短的时间段。

这样做有助于分析信号在不同时间段的特性。

Matlab中可以使用窗函数对信号进行分段处理，并通过遍历每个窗口进行连续的分析。

3. 时域分析时域分析是对信号在时间上的变化进行定量描述的方法。

常用的时域分析方法包括计算信号的平均值、方差、峰值和时域波形图等。

在Matlab中，可以使用相应的函数和工具箱进行时域特征提取和可视化，从而实现对脑电图信号的时域分析。

4. 频域分析频域分析是对信号在频率上的变化进行研究和描述的方法。

脑电图信号通常包含不同频率的成分，因此频域分析对于理解信号的特征和性质非常重要。

Matlab提供了多种频谱分析方法，如快速傅里叶变换（FFT）、小波变换（Wavelet Transform）和自相关函数等。

这些函数可以帮助我们从频域的角度来研究脑电图信号，并提取出频率成分的信息。

三、频谱分析方法1. 快速傅里叶变换（FFT）FFT是一种常见的频谱分析方法，可以将信号从时域转换为频域。

通过计算信号的幅度谱和相位谱，我们可以获得信号在不同频率下的能量分布。

Matlab 中的fft函数可以高效地计算快速傅里叶变换，并绘制出脑电图信号的频谱图。

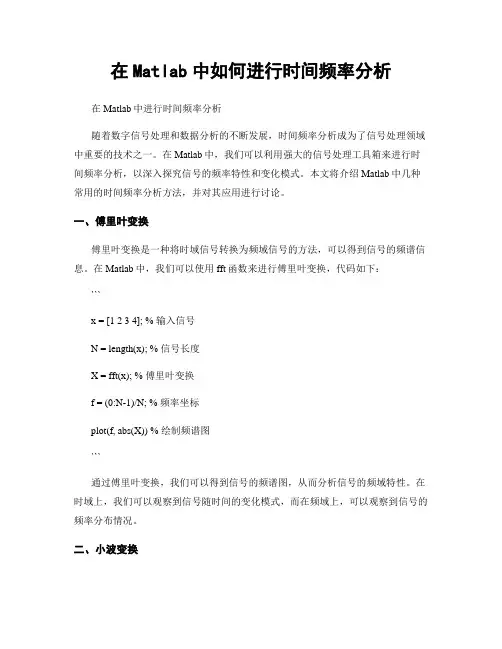

在Matlab中如何进行时间频率分析在Matlab中进行时间频率分析随着数字信号处理和数据分析的不断发展，时间频率分析成为了信号处理领域中重要的技术之一。

在Matlab中，我们可以利用强大的信号处理工具箱来进行时间频率分析，以深入探究信号的频率特性和变化模式。

本文将介绍Matlab中几种常用的时间频率分析方法，并对其应用进行讨论。

一、傅里叶变换傅里叶变换是一种将时域信号转换为频域信号的方法，可以得到信号的频谱信息。

在Matlab中，我们可以使用fft函数来进行傅里叶变换，代码如下：```x = [1 2 3 4]; % 输入信号N = length(x); % 信号长度X = fft(x); % 傅里叶变换f = (0:N-1)/N; % 频率坐标plot(f, abs(X)) % 绘制频谱图```通过傅里叶变换，我们可以得到信号的频谱图，从而分析信号的频域特性。

在时域上，我们可以观察到信号随时间的变化模式，而在频域上，可以观察到信号的频率分布情况。

二、小波变换小波变换是一种将信号分解为不同频率分量的方法，可以得到信号的时频域特性。

在Matlab中，我们可以利用cwt函数进行连续小波变换，使用wavedec函数进行离散小波变换，代码如下：```x = [1 2 3 4]; % 输入信号wname = 'db4'; % 小波名称level = 3; % 分解层数[C, L] = wavedec(x, level, wname); % 离散小波变换plot(1:length(x), x, 'r'); hold on; % 绘制原始信号for i = 1:level % 绘制各层小波分量D = detcoef(C, L, i);plot(1:length(D), D); hold on;end```通过小波变换，我们可以得到信号的时频图，即可以观察信号在时域和频域上的变化情况。

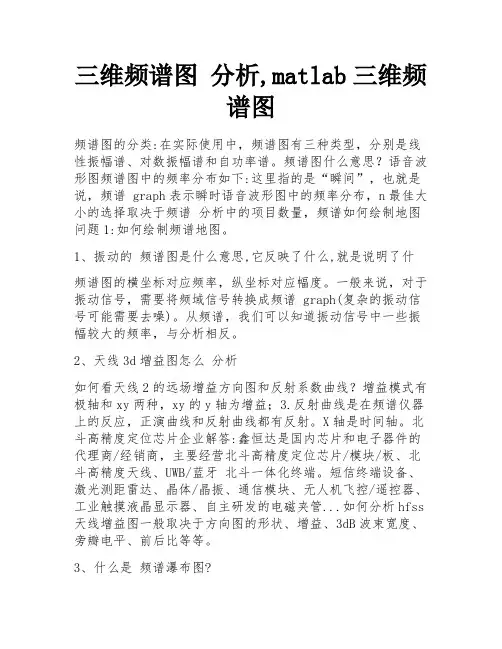

三维频谱图分析,matlab三维频谱图频谱图的分类:在实际使用中，频谱图有三种类型，分别是线性振幅谱、对数振幅谱和自功率谱。

频谱图什么意思？语音波形图频谱图中的频率分布如下:这里指的是“瞬间”，也就是说，频谱 graph表示瞬时语音波形图中的频率分布，n最佳大小的选择取决于频谱分析中的项目数量，频谱如何绘制地图问题1:如何绘制频谱地图。

1、振动的频谱图是什么意思,它反映了什么,就是说明了什频谱图的横坐标对应频率，纵坐标对应幅度。

一般来说，对于振动信号，需要将频域信号转换成频谱 graph(复杂的振动信号可能需要去噪)。

从频谱，我们可以知道振动信号中一些振幅较大的频率，与分析相反。

2、天线3d增益图怎么分析如何看天线2的远场增益方向图和反射系数曲线？增益模式有极轴和xy两种，xy的y轴为增益；3.反射曲线是在频谱仪器上的反应，正演曲线和反射曲线都有反射。

X轴是时间轴。

北斗高精度定位芯片企业解答:鑫恒达是国内芯片和电子器件的代理商/经销商，主要经营北斗高精度定位芯片/模块/板、北斗高精度天线、UWB/蓝牙北斗一体化终端。

短信终端设备、激光测距雷达、晶体/晶振、通信模块、无人机飞控/遥控器、工业触摸液晶显示器、自主研发的电磁夹管...如何分析hfss 天线增益图一般取决于方向图的形状、增益、3dB波束宽度、旁瓣电平、前后比等等。

3、什么是频谱瀑布图?General 频谱图X轴为频率，Y轴为振幅；另一方面，瀑布图的x轴是频率，y轴是时间，振幅用不同的颜色表示。

频谱瀑布图可以简单的观察频率和振幅是如何随时间变化的。

频谱瀑布图又称谱阵图，是一种三维由振动信号的功率谱或振幅谱随转速变化叠加而成的谱图，表示振动信号中各谐波分量随转速变化的情况。

4、matlab如何绘制三维时频谱图Your 频谱横坐标错了，改了A2；a0.5N500tlinspace(0，10，N)；ftA * exp(a * t)；yfft(英尺)；支线剧情(211)剧情(t，ft)；标题(单边衰减指数信号)；支线剧情(212)fre 1/10 *(0:N/2)；ampabs(y)；plot(fre，amp(1:N/2 1))；标题(“傅立叶变换”)；Xlabel(频率(Hz))gridon；。

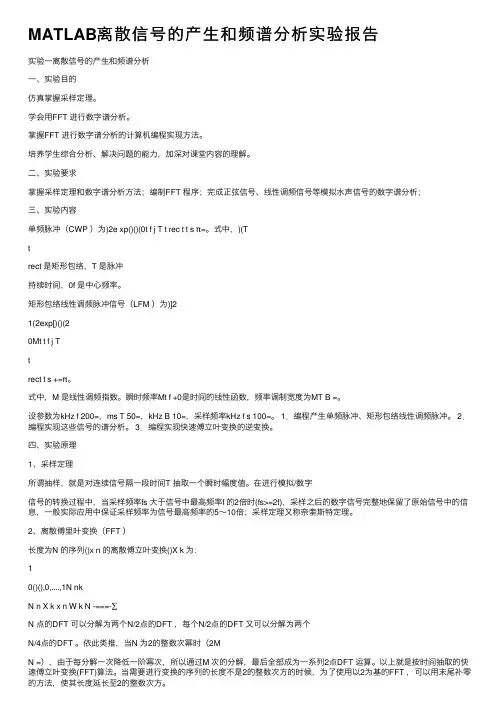

MATLAB离散信号的产⽣和频谱分析实验报告实验⼀离散信号的产⽣和频谱分析⼀、实验⽬的仿真掌握采样定理。

学会⽤FFT 进⾏数字谱分析。

掌握FFT 进⾏数字谱分析的计算机编程实现⽅法。

培养学⽣综合分析、解决问题的能⼒，加深对课堂内容的理解。

⼆、实验要求掌握采样定理和数字谱分析⽅法；编制FFT 程序；完成正弦信号、线性调频信号等模拟⽔声信号的数字谱分析；三、实验内容单频脉冲（CWP ）为)2e xp()()(0t f j T t rec t t s π=。

式中，)(Ttrect 是矩形包络，T 是脉冲持续时间，0f 是中⼼频率。

矩形包络线性调频脉冲信号（LFM ）为)]21(2exp[)()(20Mt t f j Ttrect t s +=π。

式中，M 是线性调频指数。

瞬时频率Mt f +0是时间的线性函数，频率调制宽度为MT B =。

设参数为kHz f 200=，ms T 50=，kHz B 10=，采样频率kHz f s 100=。

1．编程产⽣单频脉冲、矩形包络线性调频脉冲。

2．编程实现这些信号的谱分析。

3．编程实现快速傅⽴叶变换的逆变换。

四、实验原理1、采样定理所谓抽样，就是对连续信号隔⼀段时间T 抽取⼀个瞬时幅度值。

在进⾏模拟/数字信号的转换过程中，当采样频率fs ⼤于信号中最⾼频率f 的2倍时(fs>=2f)，采样之后的数字信号完整地保留了原始信号中的信息，⼀般实际应⽤中保证采样频率为信号最⾼频率的5～10倍；采样定理⼜称奈奎斯特定理。

2、离散傅⾥叶变换（FFT ）长度为N 的序列()x n 的离散傅⽴叶变换()X k 为：10()(),0,....,1N nkN n X k x n W k N -===-∑N 点的DFT 可以分解为两个N/2点的DFT ，每个N/2点的DFT ⼜可以分解为两个N/4点的DFT 。

依此类推，当N 为2的整数次幂时（2MN =），由于每分解⼀次降低⼀阶幂次，所以通过M 次的分解，最后全部成为⼀系列2点DFT 运算。

本科毕业设计说明书（论文）第I 页共I 页毕业设计说明书（论文）外文摘要本科毕业设计说明书（论文）第II 页共I 页目次1 引言 (1)1．1 研究背景 (1)1.2 本文主要研究内容 (1)2 MATLAB简介 (3)2.1 什么是MATLAB (3)2.2 MATLAB的发展历史 (3)2.3 MATLAB系统 (4)2.4 MATLAB的主要功能和特性 (6)3. 数字滤波器简介 (8)3.1 数字滤波器的定义及分类 (8)3.2 数字滤波器设计方法 (10)4.音频信号频谱分析的软件实现 (13)4.1 数字滤波器设计 (13)4.2 音频信号频谱分析 (17)4.3 界面设计 (37)结论 (43)致谢 (44)参考文献 (45)本科毕业设计说明书（论文）第1 页共45 页1 引言1.1 研究背景在计算机技术日新月异的今天，计算机已同人们的日常生活和工作越来越紧密的联系在一起。

而在工程计算领域中，计算机技术的应用正逐步把科技人员从繁重的计算工作中解放出来。

在科学研究和工程应用的过程中，往往需要进行大量的数学计算，传统的纸笔和计算器已根本不能满足海量计算的要求。

MATLAB的产生是与数学计算紧密联系在一起的， MATLAB由主包和功能各异的工具箱组成，其基本数据结构是矩阵，它具有非常强大的计算功能，正是凭借其杰出的性能，MATLAB现在已成为世界上应用最广泛的工程计算应用软件之一。

MATLAB在国外的高校已成为大学生、硕士生、博士生必须掌握的基本程序设计语言。

信号处理是科学研究和工程技术许多领域都需要进行的一个重要环节，这种处理包括信号的检测、变换、滤波、传输、信号提取等。

传统上对信号的处理大都采用模拟系统来实现，然而，随着人们对信号处理要求的不断提高，以及模拟信号处理中一些不可克服的缺点，对信号的许多处理转而采用数字的方法来进行。

信号处理技术是开发具有自主知识产权的各类先进产品的瓶颈，是一项关键技术。

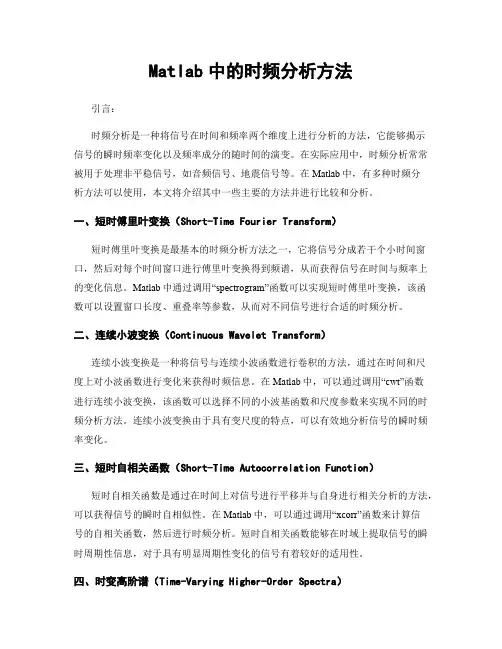

Matlab中的时频分析方法引言：时频分析是一种将信号在时间和频率两个维度上进行分析的方法，它能够揭示信号的瞬时频率变化以及频率成分的随时间的演变。

在实际应用中，时频分析常常被用于处理非平稳信号，如音频信号、地震信号等。

在Matlab中，有多种时频分析方法可以使用，本文将介绍其中一些主要的方法并进行比较和分析。

一、短时傅里叶变换（Short-Time Fourier Transform）短时傅里叶变换是最基本的时频分析方法之一，它将信号分成若干个小时间窗口，然后对每个时间窗口进行傅里叶变换得到频谱，从而获得信号在时间与频率上的变化信息。

Matlab中通过调用“spectrogram”函数可以实现短时傅里叶变换，该函数可以设置窗口长度、重叠率等参数，从而对不同信号进行合适的时频分析。

二、连续小波变换（Continuous Wavelet Transform）连续小波变换是一种将信号与连续小波函数进行卷积的方法，通过在时间和尺度上对小波函数进行变化来获得时频信息。

在Matlab中，可以通过调用“cwt”函数进行连续小波变换，该函数可以选择不同的小波基函数和尺度参数来实现不同的时频分析方法。

连续小波变换由于具有变尺度的特点，可以有效地分析信号的瞬时频率变化。

三、短时自相关函数（Short-Time Autocorrelation Function）短时自相关函数是通过在时间上对信号进行平移并与自身进行相关分析的方法，可以获得信号的瞬时自相似性。

在Matlab中，可以通过调用“xcorr”函数来计算信号的自相关函数，然后进行时频分析。

短时自相关函数能够在时域上提取信号的瞬时周期性信息，对于具有明显周期性变化的信号有着较好的适用性。

四、时变高阶谱（Time-Varying Higher-Order Spectra）时变高阶谱是一种通过对信号进行高阶统计分析来获取时频信息的方法，具有较好的时频分辨能力。

在Matlab中，可以通过调用“tfrpwv”函数进行时变高阶谱的计算，该函数可以设置不同的高阶统计参数来实现不同的时频分析。

利用Matlab绘制正弦信号的频谱图并做相关分析利用Matlab绘制正弦信号的频谱图并做相关分析一、作业要求：1、信号可变（信号的赋值、相位、频率可变）；2、采样频率fs可变；3、加各种不同的窗函数并分析其影响；4、频谱校正；5、频谱细化。

二、采用matlab编写如下程序：clear;clf;fs=100;N=1024; %采样频率和数据点数A=20;B=30;C=0.38;n=0:N-1;t=n/fs; %时间序列x=A*sin(2*pi*B*t+C); %信号y=fft(x,N); %对信号进行傅里叶变换yy=abs(y); %求得傅里叶变换后的振幅yy=yy*2/N; %幅值处理f=n*fs/N; %频率序列subplot(3,3,1),plot(f,yy); %绘出随频率变化的振幅xlabel('频率/\itHz');ylabel('振幅');title('图1：fs=100，N=1024');grid on;%两种信号叠加，x=A*sin(2*pi*B*t+C)+2*A*sin(2*pi*1.5*B*t+2.5*C); %信号y=fft(x,N); %对信号进行傅里叶变换yy=abs(y); %求得傅里叶变换后的振幅yy=yy*2/N; %幅值处理f=n*fs/N; %频率序列subplot(3,3,2),plot(f,yy); %绘出随频率变化的振幅xlabel('频率/\itHz');ylabel('振幅');title('图2：fs=100,N=1024，两种信号叠加');grid on;%加噪声之后的图像x=A*sin(2*pi*B*t+C)+28*randn(size(t));y=fft(x,N);yy=abs(y);yy=yy*2/N; %幅值处理subplot(3,3,3),plot(f(1:N/2.56),yy(1:N/2.56));xlabel('频率/\itHz');ylabel('振幅');title('图3：fs=100,N=1024混入噪声');grid on;%改变采样点数N=128N=128;n=0:N-1;t=n/fs; %时间序列x=A*sin(2*pi*B*t+C); %信号y=fft(x,N); %对信号进行傅里叶变换yy=abs(y); %求得傅里叶变换后的振幅yy=yy*2/N; %幅值处理f=n*fs/N; %频率序列subplot(3,3,4),plot(f(1:N/2.56),yy(1:N/2.56)); %绘出随频率变化的振幅xlabel('频率/\itHz');ylabel('振幅');title('图4：fs=100，N=128');grid on;%改变采样频率为200Hz时的频谱fs=400;N=1024;n=0:N-1;t=n/fs;x=A*sin(2*pi*B*t+C); %信号y=fft(x,N); %对信号进行快速傅里叶变换yy=abs(y); %求取傅里叶变换的振幅yy=yy*2/N; %幅值处理f=n*fs/N;subplot(3,3,5),plot(f(1:N/2.56),yy(1:N/2.56)); %绘出随频率变化的振幅xlabel('频率/\itHz');ylabel('振幅');title('图5：fs=400，N=1024');grid on;%加三角窗函数fs=100;N=1024; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=A*sin(2*pi*B*t+C); %信号window=triang(N);%生成三角窗函数x=x.*window';%加窗函数y=fft(x,N); %对信号进行傅里叶变换yy=abs(y); %求得傅里叶变换后的振幅yy=yy*2/N; %幅值处理f=n*fs/N; %频率序列subplot(3,3,6),plot(f(1:N/2.56),2*yy(1:N/2.56)); %绘出随频率变化的振幅xlabel('频率/\itHz');ylabel('振幅');title('图6：fs=100,N=1024,加三角窗函数');grid on;%加海明窗函数后的频谱fs=100;N=1024;n=0:N-1;t=n/fs;x=A*sin(2*pi*B*t+C); %信号window=hamming(N);%生成海明窗函数x=x.*window';%加窗函数y=fft(x,N); %对信号进行快速傅里叶变换yy=abs(y); %求取傅里叶变换的振幅yy=yy*2/N; %幅值处理f=n*fs/N;subplot(3,3,7),plot(f(1:N/2.56),1.852*yy(1:N/2.56)); %绘出随频率变化的振幅xlabel('频率/\itHz');ylabel('振幅');title('图7：fs=100，N=1024,加海明窗函数');grid on;%加汉宁窗函数后的频谱fs=100;N=1024;n=0:N-1;t=n/fs;x=A*sin(2*pi*B*t+C); %信号window=hanning(N);%生成汉宁窗函数x=x.*window';%加窗函数y=fft(x,N); %对信号进行快速傅里叶变换yy=abs(y); %求取傅里叶变换的振幅yy=yy*2/N; %幅值处理f=n*fs/N;subplot(3,3,8),plot(f(1:N/2.56),2*yy(1:N/2.56)); %绘出随频率变化的振幅xlabel('频率/\itHz');ylabel('振幅');title('图8：fs=100，N=1024,加汉宁窗函数');grid on;三、运行结果如下：四、分析与结论：1）从所做图像可以看出，信号的幅值均小于真实值，说明在截断信号时存在泄露。

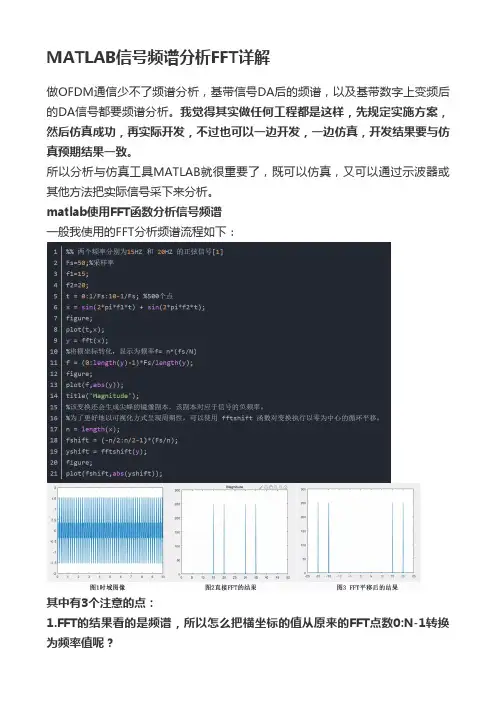

MATLAB信号频谱分析FFT详解做OFDM通信少不了频谱分析，基带信号DA后的频谱，以及基带数字上变频后的DA信号都要频谱分析。

我觉得其实做任何工程都是这样，先规定实施方案，然后仿真成功，再实际开发，不过也可以一边开发，一边仿真，开发结果要与仿真预期结果一致。

所以分析与仿真工具MATLAB就很重要了，既可以仿真，又可以通过示波器或其他方法把实际信号采下来分析。

matlab使用FFT函数分析信号频谱一般我使用的FFT分析频谱流程如下：其中有3个注意的点：1.FFT的结果看的是频谱，所以怎么把横坐标的值从原来的FFT点数0:N-1转换为频率值呢？首先要引出频谱分辨率的概念，即分辨两个不同频率信号的最小间隔，FFT结果相邻点间的间隔。

因为N点FFT对应采样率为fs的序列，其频率分辨率为,其中Ts为采样周期，T为整个序列的时间长度。

有关频率分辨率的就不多说了。

所以我们横坐标转换为：f = (0:length(y)-1)*Fs/length(y);2.直接FFT的结果里怎么又多余的信号频率（镜像频率）图2？DFT具有对称性，因为其是周期序列DFS在一个周期内的点，时域序列是有限长实序列，DFT的结果的实部周期偶对称，虚部周期奇对称，也就是模值周期偶对称，相位周期奇对称。

其实从奈奎斯特定律也可以看出，fs>=2f，fs的采样率最多也就显示fs/2的真实频率（感性理解哈哈）。

所以程序处理方式就是周期延拓后取-N/2:N/2-1.用到函数fftshift()，结果如图3.如注释所述：%该变换还会生成尖峰的镜像副本，该副本对应于信号的负频率。

%为了更好地以可视化方式呈现周期性，可以使用 fftshift 函数对变换执行以零为中心的循环平移。

其实这和设计数字滤波器IIR与FIR也一样，采样率为fs的信号，设计的滤波器的通带阻代也限制在0-fs/2内。

3.程序中的信号幅度值都是1，500点的FFT画出来的幅度值怎么变成了250，应该是1吧？是的，应该是1。

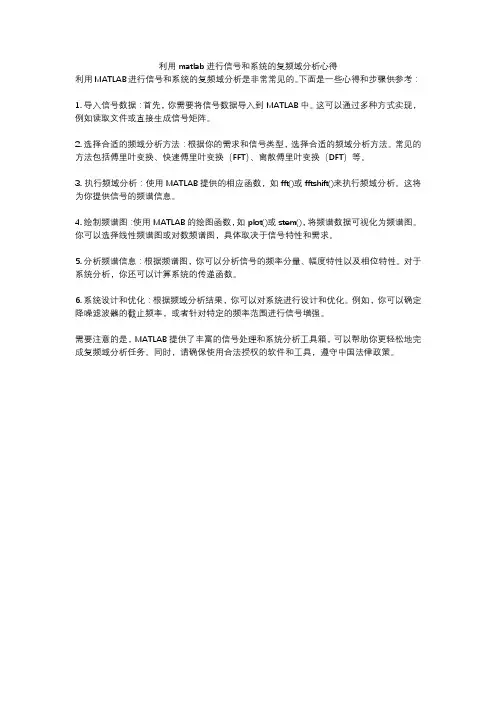

利用matlab进行信号和系统的复频域分析心得
利用MATLAB进行信号和系统的复频域分析是非常常见的。

下面是一些心得和步骤供参考：
1. 导入信号数据：首先，你需要将信号数据导入到MATLAB中。

这可以通过多种方式实现，例如读取文件或直接生成信号矩阵。

2. 选择合适的频域分析方法：根据你的需求和信号类型，选择合适的频域分析方法。

常见的方法包括傅里叶变换、快速傅里叶变换（FFT）、离散傅里叶变换（DFT）等。

3. 执行频域分析：使用MATLAB提供的相应函数，如fft()或fftshift()来执行频域分析。

这将为你提供信号的频谱信息。

4. 绘制频谱图：使用MATLAB的绘图函数，如plot()或stem()，将频谱数据可视化为频谱图。

你可以选择线性频谱图或对数频谱图，具体取决于信号特性和需求。

5. 分析频谱信息：根据频谱图，你可以分析信号的频率分量、幅度特性以及相位特性。

对于系统分析，你还可以计算系统的传递函数。

6. 系统设计和优化：根据频域分析结果，你可以对系统进行设计和优化。

例如，你可以确定降噪滤波器的截止频率，或者针对特定的频率范围进行信号增强。

需要注意的是，MATLAB提供了丰富的信号处理和系统分析工具箱，可以帮助你更轻松地完成复频域分析任务。

同时，请确保使用合法授权的软件和工具，遵守中国法律政策。

matlab 时域转频率频谱-回复Matlab是一种强大的数学建模和数据分析工具，它在信号处理领域有着广泛的应用。

其中，时域转频率频谱是一项重要的技术，可以分析信号的频域特征。

本文将详细介绍Matlab中如何进行时域转频率频谱分析。

一、时域和频域的基本概念在开始时域转频率频谱的介绍之前，先来了解一下时域和频域的基本概念。

1. 时域：时域是指信号的幅度和相位随时间的变化情况。

在时域分析中，我们可以观察到信号在时间轴上的波形，例如波形图、幅度谱图等。

2. 频域：频域是指信号的幅度和相位随频率的变化情况。

在频域分析中，我们可以观察到信号在频率轴上的特性，例如频谱图、功率谱图等。

二、使用Matlab进行时域转频率频谱分析的基本步骤现在，让我们详细了解一下使用Matlab进行时域转频率频谱分析的基本步骤。

假设我们有一个时域信号x(t)。

1. 定义信号x(t)首先，在Matlab中定义一个时域信号。

可以通过多种方式来定义信号，其中最常见的方式是使用数组或向量。

例如，我们可以使用以下代码生成一个简单的正弦信号：matlabfs = 1000; 采样频率t = 0:1/fs:1; 时间范围f = 10; 正弦信号频率x = sin(2*pi*f*t); 生成正弦信号在上述代码中，我们定义了采样频率fs，时间范围t，信号频率f，并使用sin函数生成了正弦信号x。

2. 进行时域分析接下来，我们可以使用Matlab中的各种时域分析函数对信号进行分析。

最常用的函数是plot()，可以用于绘制信号的波形图。

例如，我们可以使用以下代码绘制x的波形图：matlabfigure;plot(t,x);xlabel('Time (s)');ylabel('Amplitude');title('Time Domain');在上述代码中，我们使用plot函数将时间t作为x轴，信号值x作为y 轴绘制出波形图，并添加了相应的标签和标题。

在Matlab中进行时频分析和信号时频分析时频分析是在时域和频域两个维度上分析信号特性的方法，能够揭示信号在时间和频率上的变化规律。

Matlab是一款功能强大的数学计算软件，提供了丰富的工具和函数用于进行时频分析和信号处理。

本文将介绍如何在Matlab中进行时频分析和信号时频分析的基本方法和应用场景。

首先，我们需要了解时频分析的基本概念和常用方法。

时频分析是一种将信号分解成时域和频域信息的技术，可以用于分析信号的瞬时频率、频谱演化等特征。

常用的时频分析方法包括短时傅里叶变换（STFT）、连续小波变换（CWT）、希尔伯特-黄变换（HHT）等。

这些方法基于不同的数学原理和算法，适用于不同类型的信号分析任务。

在Matlab中，时频分析的基本工具是信号处理工具箱（Signal Processing Toolbox）。

该工具箱提供了一系列函数，用于实现信号的时域和频域分析、滤波、频谱估计等。

以STFT为例，可以使用函数`spectrogram`实现信号的时频谱计算和绘制。

该函数接受信号和窗函数作为输入参数，并计算出信号在不同时间和频率上的能量大小。

通过调整窗函数的长度和参数，可以获得不同精度和分辨率的时频谱图。

除了基本的时频分析方法，Matlab还提供了信号处理工具箱中的其他函数和工具，用于处理和分析特定类型的信号。

例如，在音频信号处理方面，可以使用`stft`函数进行短时傅里叶变换，并通过调整参数获得不同时间和频率分辨率的频谱图。

对于语音信号的时频分析，可以使用`pmtm`函数计算信号的功率谱密度，并利用谱峰提取算法获得信号的主频率。

此外，Matlab还提供了丰富的可视化工具和函数，用于将时频分析结果呈现出来。

通过调用绘图函数，可以绘制出时频谱图、频谱图、功率谱图等，直观显示信号的时频特性。

可以使用不同的颜色图表、坐标轴设置和图像处理技术来增强图像的可读性和表达力。

在实际应用中，时频分析广泛应用于许多领域。

实验三 用FFT对信号进行频谱分析及MATLAB程序 实验三 用FFT对信号进行频谱分析 一 实验目的 1 能够熟练掌握快速离散傅立叶变换的原理及应用FFT进行频谱分析的基本方法; 2了解用FFT进行频谱分析可能出现的分析误差及其原因;

二 实验原理 1、用DFT对非周期序列进行谱分析 单位圆上的Z变换就就是序列的傅里叶变换,即 ()()jjzeXeXz (3-1)

()jXe就是的连续周期函数。对序列()xn进行N点DFT得到()Xk,则()Xk就是在区

间0,2上对()jXe的N点等间隔采样,频谱分辨率就就是采样间隔2N。因此序列的傅里叶变换可利用DFT(即FFT)来计算。 用FFT对序列进行谱分析的误差主要来自于用FFT作频谱分析时,得到的就是离散谱,而非周期序列的频谱就是连续谱,只有当N较大时,离散谱的包络才能逼近连续谱,因此N要适当选择大一些。 2、用DFT对周期序列进行谱分析

已知周期为N的离散序列)(nx,它的离散傅里叶级数DFS分别由式(3-2)与(3-3) 给出:

DFS: 102)(1NnknNjkenxNa , n=0,1,2,…,N-1 (3-2)

IDFS: 102)(NkknNjkeanx , n=0,1,2,…,N-1 (3-3) 对于长度为N的有限长序列x(n)的DFT对表达式分别由式(3-4)与(3-5)给出: DFT: 102)()(NnknNjenxkX , n=0,1,2,…,N-1 (3-4)

IDFT: 102)(1)(NkknNjekXNnx , n=0,1,2,…,N-1 (3-5) FFT为离散傅里叶变换DFT的快速算法,对于周期为N的离散序列x(n)的频谱分析便可由式(3-6)与(3-7)给出: 实验三 用FFT对信号进行频谱分析及MATLAB程序 DTFS: 1*(())kafftxnN (3-6) IDTFS: ()*()kxnNiffta (3-7) 周期信号的频谱就是离散谱,只有用整数倍周期的长度作FFT,得到的离散谱才能代表周期信号的频谱。 3、 用DFT对模拟周期信号进行谱分析 对模拟信号进行谱分析时,首先要按照采样定理将其变成时域离散信号。对于模拟周期信号,也应该选取整数倍周期的长度,经采样后形成周期序列,按照周期序列的谱分析进行。如果不知道信号的周期,可以尽量选择信号的观察时间长一些。

数字信号处理综合实验报告综合实验名称：应用Matlab对语音信号进行频谱分析及滤波系：学生姓名：班级：通信学号：11成绩：指导教师：开课时间：2011-2012学年上学期一．综合实验题目应用MatLab对语音信号进行频谱分析及滤波二．主要内容录制一段个人自己的语音信号，并对录制的信号进行采样；画出采样后语音信号的时域波形和频谱图；给定滤波器的性能指标，采用窗函数法和双线性变换设计滤波器，并画出滤波器的频率响应；然后用自己设计的滤波器对采集的信号进行滤波，画出滤波后信号的时域波形和频谱，并对滤波前后的信号进行对比，分析信号的变化；回放语音信号；课程设计应完成的工作：1、语音信号的采集;2、语音信号的频谱分析;3、数字滤波器的设计;4、对语音信号进行滤波处理;5、对滤波前后的语音信号频谱进行对比分析;三．具体要求1、学生能够根据设计内容积极主动查找相关资料;2、滤波器的性能指标可以根据实际情况作调整;3、对设计结果进行独立思考和分析;4、设计完成后,要提交相关的文档;1)课程设计报告书(纸质和电子版各一份,具体格式参照学校课程设计管理规定),报告内容要涵盖设计题目、设计任务、详细的设计过程、原理说明、、频谱图的分析、调试总结、心得体会、参考文献（在报告中参考文献要做标注，不少于5篇）。

2)可运行的源程序代码(电子版)在基本要求的基础上,学生可以根据个人对该课程设计的理解,添加一些新的内容;四．进度安排五．成绩评定（1）平时成绩：无故旷课一次，平时成绩减半；无故旷课两次平时成绩为0分，无故旷课三次总成绩为0分。

迟到15分钟按旷课处理（2）设计成绩：按照实际的设计过程及最终的实现结果给出相应的成绩。

（3）设计报告成绩：按照提交报告的质量给出相应的成绩。

课程设计成绩=平时成绩（30%）+设计成绩（30%）+设计报告成绩（40%）应用MatLab对语音信号进行频谱分析及滤波第一章实验任务录制一段个人自己的语音信号，并对录制的信号进行采样；画出采样后语音信号的时域波形和频谱图；给定滤波器的性能指标，采用窗函数法和双线性变换设计滤波器，并画出滤波器的频率响应；然后用自己设计的滤波器对采集的信号进行滤波，画出滤波后信号的时域波形和频谱，并对滤波前后的信号进行对比，分析信号的变化；回放语音信号。
