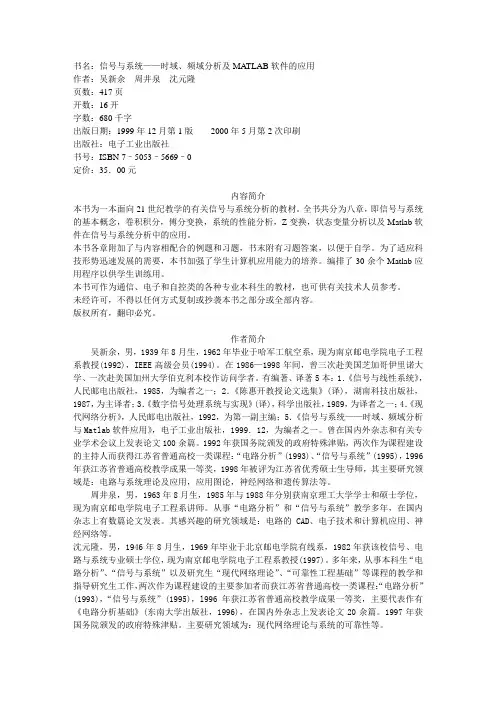

书名：信号与系统——时域、频域分析及MA TLAB软件的应用作者：吴新余周井泉沈元隆页数：417页开数：16开字数：680千字出版日期：1999年12月第1版2000年5月第2次印刷出版社：电子工业出版社书号：ISBN 7–5053–5669–0定价：35．00元内容简介本书为一本面向21世纪教学的有关信号与系统分析的教材。

全书共分为八章，即信号与系统的基本概念，卷积积分，傅分变换，系统的性能分析，Z变换，状态变量分析以及Matlab软件在信号与系统分析中的应用。

本书各章附加了与内容相配合的例题和习题，书末附有习题答案，以便于自学。

为了适应科技形势迅速发展的需要，本书加强了学生计算机应用能力的培养。

编排了30余个Matlab应用程序以供学生训练用。

本书可作为通信、电子和自控类的各种专业本科生的教材，也可供有关技术人员参考。

未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。

版权所有，翻印必究。

作者简介吴新余，男，1939年8月生，1962年毕业于哈军工航空系，现为南京邮电学院电子工程系教授(1992)，IEEE高级会员(1994)。

在1986—1998年间，曾三次赴美国芝加哥伊里诺大学、一次赴美国加州大学伯克利本校作访问学者。

有编著、译著5本：1．《信号与线性系统》，人民邮电出版社，1985，为编者之一；2．《陈惠开教授论文选集》(译)，湖南科技出版社，1987，为主译者；3．《数字信号处理系统与实现》(译)，科学出版社，1989，为译者之一；4．《现代网络分析》，人民邮电出版社，1992，为第一副主编；5．《信号与系统——时域、频域分析与Matlab软件应用》，电子工业出版社，1999．12，为编者之一。

曾在国内外杂志和有关专业学术会议上发表论文100余篇。

1992年获国务院颁发的政府特殊津贴，两次作为课程建设的主持人而获得江苏省普通高校一类课程：“电路分析”(1993)、“信号与系统”(1995)，l996年获江苏省普通高校教学成果一等奖，1998年被评为江苏省优秀硕士生导师，其主要研究领域是：电路与系统理论及应用，应用图论，神经网络和遗传算法等。

实验2利用MATLAB分析信号频谱及系统的频率特性引言：在信号处理和通信领域中，频谱分析是一项非常重要的技术。

频谱分析可以帮助我们了解信号的频率特性，包括频率成分和幅度。

MATLAB是一款功能强大的数学软件，提供了多种工具和函数用于信号处理和频谱分析。

本实验旨在通过MATLAB分析信号频谱及系统的频率特性，深入理解信号处理和频域分析的原理和应用。

实验步骤：1.生成一个信号并绘制其时域波形。

首先，我们可以使用MATLAB提供的函数生成一个信号。

例如，我们可以生成一个用正弦函数表示的周期信号。

```matlabt=0:0.001:1;%时间范围为0到1秒，采样率为1000Hzf=10;%信号频率为10Hzx = sin(2*pi*f*t); % 生成正弦信号plot(t,x) % 绘制信号的时域波形图title('Time domain waveform') % 添加标题```2.计算信号的频谱并绘制频谱图。

使用MATLAB中的FFT函数可以计算信号的频谱。

FFT函数将信号从时域转换为频域。

```matlabFs=1000;%采样率为1000HzL = length(x); % 信号长度NFFT = 2^nextpow2(L); % FFT长度X = fft(x,NFFT)/L; % 计算X(k)f = Fs/2*linspace(0,1,NFFT/2+1); % 计算频率轴plot(f,2*abs(X(1:NFFT/2+1))) % 绘制频谱图title('Frequency spectrum') % 添加标题```3.使用MATLAB分析系统的频率特性。

MATLAB提供了Signal Processing Toolbox，其中包含了分析系统频率特性的函数和工具。

```matlabHd = designfilt('lowpassfir', 'FilterOrder', 6,'CutoffFrequency', 0.3, 'SampleRate', Fs); % 设计一个低通滤波器fvtool(Hd) % 显示滤波器的频率响应``````matlab[W,F] = freqz(Hd); % 计算滤波器的频率响应plot(F,abs(W)) % 绘制滤波器的振幅响应title('Frequency response of lowpass filter') % 添加标题```实验结果：运行上述代码后，我们可以得到如下结果：1.时域波形图2.频谱图3.滤波器频率响应讨论与结论：本实验通过MATLAB分析信号频谱及系统的频率特性，深入理解了信号处理和频域分析的原理和应用。

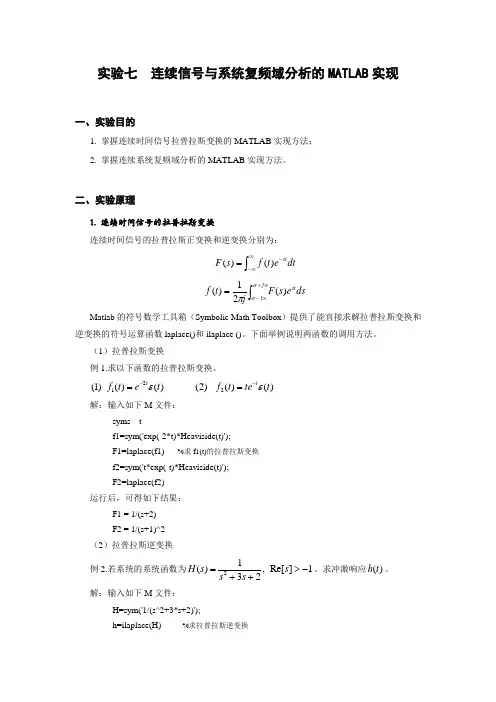

实验七 连续信号与系统复频域分析的MATLAB 实现一、实验目的1. 掌握连续时间信号拉普拉斯变换的MATLAB 实现方法；2. 掌握连续系统复频域分析的MATLAB 实现方法。

二、实验原理1. 连续时间信号的拉普拉斯变换连续时间信号的拉普拉斯正变换和逆变换分别为：⎰∞∞--=dt e t f s F st )()(⎰∞+∞-=j j stds e s F j t f σσπ)(21)(Matlab 的符号数学工具箱（Symbolic Math Toolbox ）提供了能直接求解拉普拉斯变换和逆变换的符号运算函数laplace()和ilaplace ()。

下面举例说明两函数的调用方法。

（1）拉普拉斯变换例1.求以下函数的拉普拉斯变换。

)()()2()()()1(221t te t f t e t f t t εε--==解：输入如下M 文件：syms tf1=sym('exp(-2*t)*Heaviside(t)'); F1=laplace(f1) %求f1(t)的拉普拉斯变换 f2=sym('t*exp(-t)*Heaviside(t)'); F2=laplace(f2) 运行后，可得如下结果：F1 = 1/(s+2) F2 = 1/(s+1)^2 （2）拉普拉斯逆变换例2.若系统的系统函数为1]Re[,231)(2->++=s s s s H 。

求冲激响应)(t h 。

解：输入如下M 文件：H=sym('1/(s^2+3*s+2)');h=ilaplace(H) %求拉普拉斯逆变换运行后，可得如下结果：h=exp(-t)-exp(-2*t) 2. 连续系统的复频域分析 若描述系统的微分方程为∑∑===Mj j j Ni i i t f b t ya 0)(0)()()(则系统函数为)()()()()(00s A s B sa sb s F s Y s H Ni ii Mj jj===∑∑== 其中，∑∑====Mj j j Ni i i s b s B s a s A 0)(,)(。

实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号，来获取信号的频谱信息。

MATLAB提供了方便易用的函数来实现FFT。

首先，我们需要了解FFT的原理。

FFT（快速傅里叶变换）是一种快速计算离散傅里叶变换（DFT）的算法，用于将离散的时间域信号转换为连续的频域信号。

FFT算法的主要思想是将问题划分为多个规模较小的子问题，并利用DFT的对称性质进行递归计算。

FFT算法能够帮助我们高效地进行频谱分析。

下面是一个使用MATLAB进行频谱分析的示例程序：```matlab%生成一个10秒钟的正弦波信号，频率为1Hz，采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号，频率为1 Hz，采样率为100 Hz。

通过调用MATLAB的fft函数计算信号的FFT，然后计算每个频率分量的幅值谱，并绘制出信号频谱图。

在频谱图中，横轴表示频率，纵轴表示振幅。

该实验需要注意以下几点：1.信号的采样率要与信号中最高频率成一定比例，以避免采样率不足导致的伪频谱。

2.FFT计算结果是一个复数数组，我们一般只关注其幅值谱。

3.频率范围是0到采样率之间的频率。

实验三的报告可以包含以下内容：1.实验目的和背景介绍。

【主题】matlab 计算频谱的命令一、matlab 中的频谱分析在 matlab 中，频谱分析是一种常见的数据处理技术，主要用于分析信号在频域上的特性。

频谱分析可以帮助我们了解信号的频率成分、周期性特征以及信号之间的关系，因此在信号处理、通信系统、音频分析等领域有着广泛的应用。

matlab 提供了丰富的频谱分析函数和命令，通过这些工具我们可以快速、准确地进行频谱分析，并获取有价值的信息。

二、常用的频谱分析命令1. fftfft 是 matlab 中最常用的频谱分析命令之一。

它可以将时域信号转换为频域信号，通过计算信号的傅立叶变换来获取信号的频谱信息。

其基本语法为：Y = fft(X)，其中 X 表示输入的时域信号，Y 表示输出的频域信号。

对于一个长度为 N 的输入信号，fft 命令将返回一个长度为 N 的复数数组，其中包含了信号在频域上的幅度和相位信息。

我们可以进一步对这些复数进行振幅谱和相位谱的分析，以获取更详细的频谱特征。

2. periodogramperiodogram 是用于计算信号功率谱密度（PSD）的命令。

它可以帮助我们分析信号在频域上的能量分布情况，从而了解信号的频率成分和能量分布情况。

其基本语法为：Pxx = periodogram(X)，其中 X 表示输入的信号。

通过 periodogram 命令，我们可以得到信号在不同频率上的功率谱密度估计值，以及相应的频率坐标。

这些信息对于分析信号的频谱特性非常有帮助，可以用于识别信号的主要频率成分和频率分布规律。

3. spectrogramspectrogram 命令用于计算信号的短时傅立叶变换，并绘制信号的时频谱图像。

它可以帮助我们观察信号在时间和频率上的变化规律，从而发现信号的时变特性和频率变化趋势。

其基本语法为：S = spectrogram(X)，其中 X 表示输入的信号。

通过 spectrogram 命令，我们可以得到信号的时频谱图像，其中横轴表示时间，纵轴表示频率，颜色表示信号强度。

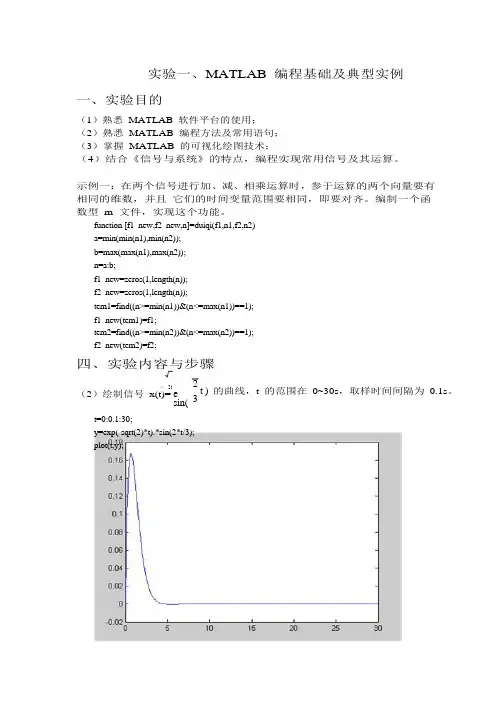

实验一、MATLAB编程基础及典型实例一、实验目的（1）熟悉MATLAB软件平台的使用；（2）熟悉MATLAB编程方法及常用语句；（3）掌握MATLAB的可视化绘图技术；（4）结合《信号与系统》的特点，编程实现常用信号及其运算。

示例一：在两个信号进行加、减、相乘运算时，参于运算的两个向量要有相同的维数，并且它们的时间变量范围要相同，即要对齐。

编制一个函数型m文件，实现这个功能。

function [f1_new,f2_new,n]=duiqi(f1,n1,f2,n2)a=min(min(n1),min(n2));b=max(max(n1),max(n2));n=a:b;f1_new=zeros(1,length(n));f2_new=zeros(1,length(n));tem1=find((n>=min(n1))&(n<=max(n1))==1);f1_new(tem1)=f1;tem2=find((n>=min(n2))&(n<=max(n2))==1);f2_new(tem2)=f2;四、实验内容与步骤− 2 t （2）绘制信号x(t)= esin( t=0:0.1:30; 23t ) 的曲线，t的范围在0~30s，取样时间间隔为0.1s。

y=exp(-sqrt(2)*t).*sin(2*t/3); plot(t,y);（3）在n=[-10:10]范围产生离散序列：x( n)=⎧2 n ,− 3⎨≤ n ≤ 3,并绘图。

⎩0, Othern=-10:1:10;z1=((n+3)>=0);z2=((n-3)>=0);x=2*n.*(z1-z2);stem(n,x);（4）编程实现如下图所示的波形。

t=-2:0.001:3;f1=((t>=-1)&(t<=1));f2=((t>=-1)&(t<=2));f=f1+f2;plot(t,f);axis([-2,3,0,3]);（5）设序列f1(k)={ 0 , 1 , 2 , 3 , 4 , 5 },f2(k)={ 6 , 5 , 4 , 3 , 2 , 1 , 0 }。

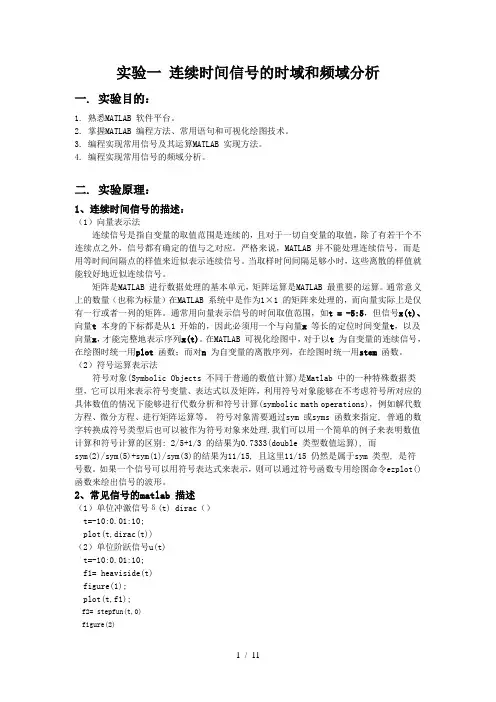

实验一连续时间信号的时域和频域分析一. 实验目的：1. 熟悉MATLAB 软件平台。

2. 掌握MATLAB 编程方法、常用语句和可视化绘图技术。

3. 编程实现常用信号及其运算MATLAB 实现方法。

4. 编程实现常用信号的频域分析。

二. 实验原理：1、连续时间信号的描述：（1）向量表示法连续信号是指自变量的取值范围是连续的，且对于一切自变量的取值，除了有若干个不连续点之外，信号都有确定的值与之对应。

严格来说，MATLAB 并不能处理连续信号，而是用等时间间隔点的样值来近似表示连续信号。

当取样时间间隔足够小时，这些离散的样值就能较好地近似连续信号。

矩阵是MATLAB 进行数据处理的基本单元，矩阵运算是MATLAB 最重要的运算。

通常意义上的数量（也称为标量）在MATLAB 系统中是作为1×1 的矩阵来处理的，而向量实际上是仅有一行或者一列的矩阵。

通常用向量表示信号的时间取值范围，如t = -5:5，但信号x(t)、向量t 本身的下标都是从1 开始的，因此必须用一个与向量x 等长的定位时间变量t，以及向量x，才能完整地表示序列x(t)。

在MATLAB 可视化绘图中，对于以t 为自变量的连续信号，在绘图时统一用plot 函数；而对n 为自变量的离散序列，在绘图时统一用stem 函数。

（2）符号运算表示法符号对象(Symbolic Objects 不同于普通的数值计算)是Matlab 中的一种特殊数据类型，它可以用来表示符号变量、表达式以及矩阵，利用符号对象能够在不考虑符号所对应的具体数值的情况下能够进行代数分析和符号计算(symbolic math operations)，例如解代数方程、微分方程、进行矩阵运算等。

符号对象需要通过sym 或syms 函数来指定, 普通的数字转换成符号类型后也可以被作为符号对象来处理.我们可以用一个简单的例子来表明数值计算和符号计算的区别: 2/5+1/3 的结果为0.7333(double 类型数值运算), 而sym(2)/sym(5)+sym(1)/sym(3)的结果为11/15, 且这里11/15 仍然是属于sym 类型, 是符号数。

应用MATLAB对信号进行频谱分析信号的频谱分析是一种重要的信号处理方法，可以帮助我们深入了解信号的频域特性。

MATLAB作为一种强大的科学计算软件，提供了丰富的工具和函数来进行频谱分析。

在MATLAB中，频谱分析可以使用多种方法来实现，包括离散傅立叶变换（DFT）、快速傅立叶变换（FFT）等。

下面将介绍几种常用的频谱分析方法及其在MATLAB中的应用。

1.离散傅立叶变换（DFT）离散傅立叶变换是将信号从时域转换到频域的一种方法。

在MATLAB 中，可以使用fft函数进行离散傅立叶变换。

例如，假设我们有一个长度为N的信号x，可以通过以下代码进行频谱分析：```matlabN = length(x);X = fft(x);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```以上代码将信号x进行离散傅立叶变换，并计算频谱的幅度谱（P），然后根据采样频率和信号长度计算频率轴。

最后使用plot函数绘制频谱图。

2.快速傅立叶变换（FFT）快速傅立叶变换是一种高效的离散傅立叶变换算法，可以在较短的时间内计算出频谱。

在MATLAB中，fft函数实际上就是使用了快速傅立叶变换算法。

以下是使用FFT进行频谱分析的示例代码：```matlabN = length(x);X = fft(x);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```3.窗函数窗函数可以改善频谱分析的效果，常见的窗函数有矩形窗、汉宁窗、汉明窗等。

在MATLAB中，可以使用window函数生成窗函数，然后将窗函数和信号进行乘积运算，再进行频谱分析。

以下是使用汉宁窗进行频谱分析的示例代码：```matlabN = length(x);window = hann(N);xw = x.*window';X = fft(xw);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```以上代码通过生成一个汉宁窗，并将窗函数与信号进行乘积运算得到xw，然后将xw进行频谱分析。

应用MATLAB对信号进行频谱分析及滤波频谱分析和滤波是信号处理中常用的技术，可以帮助我们了解信号的频率特性并对信号进行去噪或增强。

MATLAB是一个强大的数学计算和工程仿真软件，提供了各种工具和函数用于频谱分析和滤波。

频谱分析是通过将信号在频域上进行分解来研究信号的频率特性。

MATLAB提供了几种进行频谱分析的函数，包括FFT（快速傅里叶变换）、periodogram和spectrogram等。

下面将以FFT为例，介绍如何使用MATLAB进行频谱分析。

首先，我们需要先生成一个信号用于频谱分析。

可以使用MATLAB提供的随机信号生成函数来生成一个特定频率和幅度的信号。

例如，可以使用以下代码生成一个包含两个频率成分的信号：```MATLABFs=1000;%采样率t=0:1/Fs:1;%时间向量，从0秒到1秒，采样率为Fsf1=10;%第一个频率成分f2=50;%第二个频率成分A1=1;%第一个频率成分的幅度A2=0.5;%第二个频率成分的幅度x = A1*sin(2*pi*f1*t) + A2*sin(2*pi*f2*t);```上述代码生成了一个采样率为1000Hz的信号，包含10Hz和50Hz两个频率的成分。

接下来，我们可以使用MATLAB的FFT函数对信号进行频谱分析，并将频谱绘制出来。

FFT函数将信号从时域转换到频域，并返回频谱幅度和频率信息。

以下是使用FFT函数对上述生成的信号进行频谱分析的代码：```MATLABN = length(x); % 信号长度X = abs(fft(x))/N; % 计算FFTf=(0:N-1)*(Fs/N);%计算频率坐标plot(f,X)xlabel('频率(Hz)')ylabel('幅度')title('信号频谱')```上述代码中，我们首先计算FFT并将结果除以信号长度，以得到正确的幅度值。

然后，我们计算频率坐标，并将频谱幅度与频率绘制出来。

Matlab频域分析实验报告引言频域分析是一种常用的信号处理技术，可以帮助我们理解信号的频率特性和频率成分。

在本实验中，我们将使用Matlab进行频域分析，并通过实际的信号示例来说明其应用。

实验目标本实验的目标是通过Matlab进行频域分析，了解信号的频率特性，并能够对信号进行频域滤波、谱估计和频域增强。

实验步骤步骤一：加载信号数据首先，我们需要加载信号数据。

在Matlab中，我们可以使用load()函数来加载数据文件。

假设我们的信号数据文件名为signal.mat，则可以使用以下代码进行加载：load('signal.mat');步骤二：绘制时域波形图加载信号数据后，我们可以通过绘制时域波形图来观察信号的时域特性。

可以使用plot()函数来绘制信号的时域波形图。

以下是示例代码：plot(signal);xlabel('时间');ylabel('信号幅度');title('信号的时域波形图');步骤三：进行傅里叶变换为了将信号转换到频域，我们需要进行傅里叶变换。

在Matlab中，可以使用fft()函数对信号进行傅里叶变换。

以下是示例代码：signal_freq = fft(signal);步骤四：绘制频域幅度谱进行傅里叶变换后，我们可以绘制信号的频域幅度谱来观察信号的频率特性。

可以使用abs()函数来计算频域幅度，并使用plot()函数来绘制频域幅度谱图。

以下是示例代码：signal_freq_amp = abs(signal_freq);plot(signal_freq_amp);xlabel('频率');ylabel('幅度');title('信号的频域幅度谱');步骤五：频域滤波频域分析不仅可以帮助我们观察信号的频率特性，还可以进行频域滤波。

例如，我们可以通过在频域中将低幅度的频率成分设置为0来实现低通滤波。

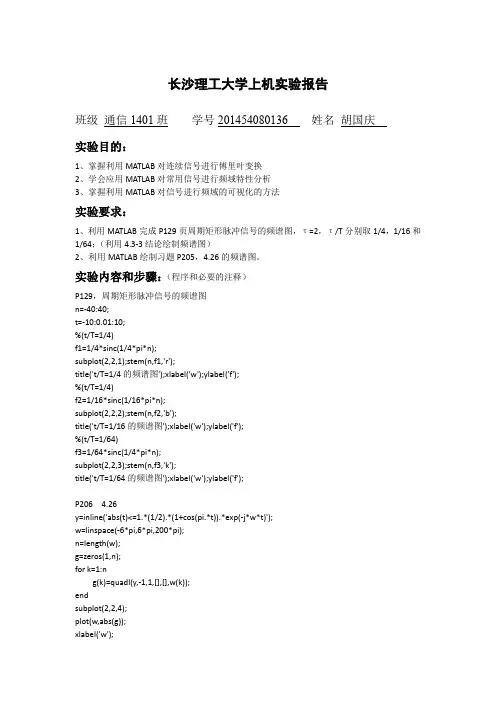

长沙理工大学上机实验报告班级通信1401班学号201454080136姓名胡国庆实验目的：1、掌握利用MATLAB对连续信号进行傅里叶变换2、学会应用MATLAB对常用信号进行频域特性分析3、掌握利用MATLAB对信号进行频域的可视化的方法实验要求：1、利用MATLAB完成P129页周期矩形脉冲信号的频谱图，τ=2，τ/T分别取1/4，1/16和1/64；（利用4.3-3结论绘制频谱图）2、利用MATLAB绘制习题P205，4.26的频谱图。

实验内容和步骤：（程序和必要的注释）P129，周期矩形脉冲信号的频谱图n=-40:40;t=-10:0.01:10;%(t/T=1/4)f1=1/4*sinc(1/4*pi*n);subplot(2,2,1);stem(n,f1,'r');title('t/T=1/4的频谱图');xlabel('w');ylabel('f');%(t/T=1/4)f2=1/16*sinc(1/16*pi*n);subplot(2,2,2);stem(n,f2,'b');title('t/T=1/16的频谱图');xlabel('w');ylabel('f');%(t/T=1/64)f3=1/64*sinc(1/4*pi*n);subplot(2,2,3);stem(n,f3,'k');title('t/T=1/64的频谱图');xlabel('w');ylabel('f');P206 4.26y=inline('abs(t)<=1.*(1/2).*(1+cos(pi.*t)).*exp(-j*w*t)');w=linspace(-6*pi,6*pi,200*pi);n=length(w);g=zeros(1,n);for k=1:ng(k)=quadl(y,-1,1,[],[],w(k));endsubplot(2,2,4);plot(w,abs(g));xlabel('w');ylabel('f');实验结果及分析：P129，周期矩形脉冲信号的频谱图实验分析：因为幅度Fn的函数为sin(w pi)类型，所以当w相同时，零点都是相同的，所以不管占空比为多少，以上三个图的零点都一样。

摘要拉普拉斯变换（Laplace Transform)，是工程数学中常用的一种积分变换。

它是为简化计算而建立的实变量函数和复变量函数间的一种函数变换。

对一个实变量函数作拉普拉斯变换，并在复数域中作各种运算，再将运算结果作拉普拉斯反变换来求得实数域中的相应结果，往往比直接在实数域中求出同样的结果在计算上容易得多。

拉普拉斯变换的这种运算步骤对于求解线性微分方程尤为有效，它可把微分方程化为容易求解的代数方程来处理，从而使计算简化。

在经典控制理论中，对控制系统的分析和综合，都是建立在拉普拉斯变换的基础上的。

引入拉普拉斯变换的一个主要优点，是可采用传递函数代替微分方程来描述系统的特性。

这就为采用直观和简便的图解方法来确定控制系统的整个特性（见信号流程图、动态结构图）、分析控制系统的运动过程（见奈奎斯特稳定判据、根轨迹法），以及综合控制系统的校正装置（见控制系统校正方法）提供了可能性。

拉普拉斯变换在工程学上的应用：应用拉普拉斯变换解常变量齐次微分方程，可以将微分方程化为代数方程，使问题得以解决。

在工程学上，拉普拉斯变换的重大意义在于：将一个信号从时域上，转换为复频域（s域）上来表示；在线性系统，控制自动化上都有广泛的应用。

关键词：拉普拉斯变换，拉普拉斯反变换，拉普拉斯变换幅度曲面，MATLAB目录绪论 (3)（一）MATLAB软件简介 (3)（二）课程设计意义及目的 (3)设计原理 (4)（一）拉普拉斯变换 (4)（二）拉普拉斯反变换 (4)课程设计 (7)（一）拉普拉斯变换的MATLAB实现 (7)（二）拉普拉斯的反变换的MATLAB实现 (7)(三)通过MATLAB实现拉普拉斯变换曲面图 (9)致谢 (12)参考文献： (12)绪论（一）MATLAB软件简介MATLAB（矩阵实验室）是MatrixLaboratory的缩写，是一款由美国The Mathworks 公司出品的商业数学软件。

MATLAB是一种用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。

基于MATLAB的信号的频谱分析信号频谱分析是一种将时域信号转换为频域信号的方法。

频谱分析可以帮助我们了解信号的频率成分、频率特性以及频率分布情况。

MATLAB 是一种强大的信号处理工具，提供了丰富的函数和工具用于频谱分析。

在MATLAB中，频谱分析主要通过使用FFT（快速傅里叶变换）来实现。

FFT可以将时域信号转换为频率域信号，它是一种高效的计算算法，可以快速计算信号的频谱。

首先，我们需要先读取信号数据并将其转换为MATLAB中的矩阵数据形式。

可以使用`load`函数读取信号数据，然后将其存储为一个向量或矩阵。

```matlabdata = load('signal_data.txt');```接下来，我们可以使用`fft`函数对信号进行频谱分析。

`fft`函数会返回一个复数向量，表示信号在频率域的频率分量。

```matlabfs = 1000; % 采样频率N = length(data); % 信号长度frequencies = (0:N-1)*(fs/N); % 计算频率坐标轴spectrum = fft(data); % 进行FFT变换```在以上代码中，我们先计算了信号的采样频率`fs`和信号的长度`N`。

然后使用这些参数计算频率坐标轴`frequencies`。

最后使用`fft`函数对信号进行FFT变换，得到信号的频谱`spectrum`。

为了得到信号的幅度谱图，我们可以使用`abs`函数计算复数向量的绝对值。

```matlabamplitude_spectrum = abs(spectrum);```接下来，我们可以绘制信号的幅度谱图。

使用`plot`函数可以绘制信号在频率域的幅度分布图。

```matlabfigure;plot(frequencies, amplitude_spectrum);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Amplitude Spectrum');```此外，我们还可以绘制信号的功率谱图。

班级： 学号： 姓名： 日期： 实验一：离散时间信号的分析一、实验目的利用DFT 卷积实现系统的时域分析二、实验原理在离散时间、连续频率的傅里叶变换中，由于卷积性质知道，对系统输出的计算可以通过求x[n]和h[n]的DTFT ，将得到的X(e jw )和H(e jw )相乘就可以得到Y(e jw )，进而再通过反变换得到y[n]。

这就避免了在时域进行繁琐的卷积求解。

三、实验步骤（包括代码和波形）1-2（2）x[k]=g[k]=k+1,0<=k<=3;x[k]=g[k]=0,其他 编码如下：ak=1:4 gk=1:4Z=conv(ak,gk) stem(Z)波形如下：12345675101520251-3（1）已知序列x[k]={1,2,3,4;k=0,1,2,3},y[k]={-1,1,2,3;k=0,1,2,3},试计算x[k]的自相关函数以及序列x[k]与y[k]的互相关函数。

编码如下：x=[1,2,3,4];kx=0:3; y=[-1,1,-2,3];ky=0:3; xf=fliplr(x); s1=conv(x,xf); s2=conv(xf,y); yf=fliplr(y); s3=conv(yf,x);k1=kx(1)+ky(1):kx(end)+ky(end); kxf=-fliplr(kx);k2=kxf(1)+ky(1):kxf(end)+ky(end); kyf=-fliplr(ky);k3=kyf(1)+kx(1):kyf(end)+kx(end); subplot(2,2,1); stem(k1,s1);xlabel('k1');ylabel('s1'); subplot(2,2,2); stem(k2,s2);xlabel('k2');ylabel('s2'); subplot(2,2,3) stem(k3,s3);xlabel('k3');ylabel('s3');波形如下：0246102030k1s 1-4-2024-10-50510k2s 2-4-2024-10-50510k3s 3M-1已知g1[t]=cos(6*pi*t),g2=cos(14*pi*t),g3=cos(26*pi*t),以抽样频率f(max)=10HZ对上述三个信号进行抽样。

如何利用Matlab技术进行频域分析MATLAB是一种功能强大的数学软件，被广泛应用于科学研究和工程领域。

其中的频域分析功能被广泛用于信号处理、图像处理、音频处理等领域。

本文将介绍如何利用MATLAB技术进行频域分析，以及常用的频域分析方法和技巧。

一、频域分析的基本概念在开始介绍如何利用MATLAB进行频域分析之前，我们先来了解一下频域分析的基本概念。

频域分析是指将信号从时域（时间域）转换到频域（频率域），以便更好地理解信号的频谱特性。

频域分析的基本原理是傅里叶变换。

傅里叶变换是将一个信号分解成一系列正弦函数和余弦函数的和，通过这种方式可以清晰地看到信号的频谱成分。

MATLAB中提供了多种傅里叶变换的函数，比如fft、ifft等，可以快速、方便地进行频域分析。

二、MATLAB中的频域分析函数MATLAB中提供了多种用于频域分析的函数，包括快速傅里叶变换（FFT）、离散傅里叶变换（DFT）、傅里叶逆变换（IFFT）等。

1. 快速傅里叶变换（FFT）快速傅里叶变换是一种将离散信号转换为频域表示的快速方法。

在MATLAB 中，可以使用fft函数进行快速傅里叶变换，如下所示：```MATLABX = fft(x);```其中，x为输入信号，X为傅里叶变换后的结果。

通过快速傅里叶变换，可以将信号从时域转换到频域，得到信号的频谱信息。

2. 离散傅里叶变换（DFT）离散傅里叶变换是一种将离散信号转换为频域表示的方法。

在MATLAB中，可以使用dft函数进行离散傅里叶变换，如下所示：```MATLABX = dft(x);```其中，x为输入信号，X为傅里叶变换后的结果。

3. 傅里叶逆变换（IFFT）傅里叶逆变换是一种将频域信号转换回时域信号的方法。

在MATLAB中，可以使用ifft函数进行傅里叶逆变换，如下所示：```MATLABx = ifft(X);```其中，X为输入的频域信号，x为傅里叶逆变换后的结果。

matlab数值积分的实现:时域积分和频域积分积分操作主要有两种方法:时域积分和频域积分,积分中常见的问题就是会产生二次趋势。

关于积分的方法,在国外一个论坛上有人提出了如下说法,供参考。

Double integration of raw acceleration data is a pretty poorestimate for displacement. The reason is that at each integration, youare compounding the noise in the data.If you are dead set on working in the time-domain, the best results come from the following steps.Remove the mean from your sample (now have zero-meansample)Integrate once to get velocity using some rule (trapezoidal, etc.)Remove the mean from the velocityIntegrate again to get displacement.Remove the mean. Note, if you plot this, you will see drift over time.To eliminate (some to most) of the drift (trend), use a least squares fit (high degree depending on data) to determine polynomial coefficients.Remove the least squares polynomial function from your data.A much better way to get displacement from acceleration data is to work in the frequency domain. To do this, follow these steps...Remove the mean from the accel. dataTake the Fouriertransform (FFT) of the accel. data.Convert the transformed accel. data to displacement data by dividing each element by -omega^2, where omega is the frequency band.Now take the inverse FFT to get back to the time-domain and scale your result.This will give you a much better estimate of displacement.说到底就是频域积分要比时域积分效果更好,实际测试也发现如此。

连续⾮周期信号频谱分析及Matlab实现《信号与系统A（1）》课程⾃学报告实施报告题⽬：连续⾮周期信号频谱分析及Matlab实现学号：姓名：任课教师：联系⽅式：第⼀部分. 理论⾃学内容阐述（⼀）系统物理可实现性、佩利-维纳准则通过之前的学习我们知道，理想低通滤波器在物理上是不可能实现的，但是我们却可以做出传输特性接近理想特性的⽹络。
