简述惯性导航的原理和应用1. 原理惯性导航是一种基于惯性力学和运动传感器原理的导航系统，主要通过测量物体的加速度和角速度来计算位置、速度和方向的变化。
其原理基于牛顿第二定律和角动量守恒定律。
1.1 牛顿第二定律牛顿第二定律描述了物体的运动与作用力之间的关系。
根据牛顿第二定律，物体的加速度等于作用在物体上的合力与物体质量的比值。
在惯性导航中，合力可以表示为外部作用力和惯性力的叠加。
1.2 角动量守恒定律角动量守恒定律指出，对于一个没有外力作用的物体，其角动量保持不变。
在惯性导航中，通过测量物体的角速度，可以根据角动量守恒定律计算物体的旋转状态和角度变化。
1.3 运动传感器惯性导航系统通过运动传感器来测量物体的加速度和角速度。
常用的运动传感器包括加速度计和陀螺仪。
加速度计用于测量物体的线性加速度，而陀螺仪则用于测量物体的角速度。
2. 应用惯性导航广泛应用于航空航天、汽车导航、无人机、虚拟现实等领域，具有以下几个主要的应用：2.1 航空航天在航空航天领域，惯性导航系统被用于飞行器的导航和姿态控制。
通过对飞行器的加速度和角速度进行准确测量，并结合飞行器的起始状态，可以实时计算飞行器的位置、速度和朝向，实现高精度的自主导航。
2.2 汽车导航在汽车导航中，惯性导航系统广泛应用于汽车定位、车载导航和安全驾驶等方面。
通过测量车辆的加速度和角速度，并结合车辆的初始状态，可以实时计算车辆的位置、速度和方向，提供准确的导航指引和驾驶辅助功能。
2.3 无人机惯性导航在无人机上的应用越来越广泛。
通过内置的惯性导航系统，无人机可以实现精确的定位和导航功能，以及飞行姿态的实时控制。
惯性导航系统可以提供稳定的飞行性能，并适应复杂环境下的飞行任务。
2.4 虚拟现实在虚拟现实技术中，惯性导航可以用于追踪用户的头部和身体运动，以实现沉浸式的虚拟体验。
通过将惯性导航系统与虚拟现实设备结合，用户可以自由移动、转动和倾斜，从而实现更真实、更逼真的虚拟环境。
惯导系统概述惯性导航系统的概念惯性导航系统（I NS，以下简称惯导）是利用惯性元件和惯性测量原理来测量飞机的飞行参数的一种导航系统。
惯导的基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标系中，就能够得到在导航坐标系中的速度、偏航角和位置等信息。
惯性导航系统的分类从结构上来说，以惯性导航系统中有无惯性平台为依据，可将惯性导航分成以下几种：平台式惯性导航系统——系统的主要特征就是具有由稳定回路隔离运载器使其不受运载器机动干扰的平台，在平台式系统中，由于平台不跟随运载器转动，陀螺的动态范围可以比较小，并且由于由稳定回路隔离运载器的机动干扰，也就易于保证系统的工作精度如图1。
图 1平台式惯导又可分为指北方位惯导系统、自由方位惯导系统和游动方位惯导系统。
指北方位惯导系统，主要指陀螺平台建立的理想平台坐标与地理坐标系完全重合的惯导系统。
这种系统平台台面在水平面内，且有一轴始终指向北方。
指北方位导航系统的特点：（1）由于平台是指北方位的水平平面，因此，它相当于一个高精度的全姿态传感器，可以直接提供俯仰、倾斜和航向信号，取代了用普通陀螺做成的姿态系统、航向系统、速率脱落传感器等。
（2）由于平台稳定在地理坐标系内，加速度计测出沿地理系两个轴的分力，用它们求解导航参数以及指令角速率方程比较简单，因而对计算机要求较低。
（3）系统的缺点是不能在高纬度区工作，这是因为飞机在高纬度地区飞行时，可能引起方位迅速变化，这样给陀螺力矩器的设计和平台稳定回路的设计带来较大的困难，另外计算机在计算方位指令速率时，当纬度接近90º时，计算机会溢出；此外，在极区进行起始对准也很困难。
上述因素限制了指北方位惯导系统的使用范围。
自由方位惯导系统，指陀螺平台保持在当地水平面内，其方位轴指向惯性空间的某一个方向，并保持稳定的惯导系统。
这样的平台系统上的方位陀螺将不施加控制信号，只能对控制平台保持在当地水平面内的陀螺施加控制指令。
惯性导航的工作原理及惯性导航系统分类
惯性导航系统(INS)是一种自主式的导航设备，能连续、实时地提供载体位置、姿态、速度等信息;特点是不依赖外界信息，不受气候条件和外部各种干扰因素。
惯性导航及控制系统最初主要为航空航天、地面及海上军事用户所应用，是现代国防系统的核心技术产品，被广泛应用于飞机、导弹、舰船、潜艇、坦克等国防领域。
随着成本的降低和需求的增长，惯性导航技术已扩展到大地测量、资源勘测、地球物理测量、海洋探测、铁路、隧道等商用领域，甚至在机器人、摄像机、儿童玩具中也被广泛应用。
不同领域使用惯性传感器的目的、方法大致相同，但对器件性能要求的侧重各不相同。
从精度方面来看，航天与航海领域对精度要求高，其连续工作时间也长;从系统寿命来看，卫星、空间站等航天器要求最高，因其发射升空后不可更换或维修;制导武器对系统寿命要求最短，但可能须要满足长时间战备的要求。
涉及到军事应用等领域，对可靠性要求较高。
惯性导航的工作原理
惯性导航系统是一种自主式的导航方法，它完全依靠载体上的设备自主地确定载体的航向、位置、姿态和速度等导航参数，而不需要借助外界任何的光、电、磁等信息。
惯性导航是一门涉及精密机械、计算机技术、微电子、光学、自动控制、材料等多种学科和领域的综合技术。
其基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度、角加速度，将它对时间进行一次积分，求得运动载体的速度、角速度，之后进行二次积分求得运动载体的位置信息，然后将其变换到导航坐标系，得到在导航坐标系中的速度、偏航角和位置信息等。
百度搜索“乐晴智库”，获得更多行业深度研究报告
惯性导航系统分类。
惯导系统概述惯性导航系统的概念惯性导航系统（I NS，以下简称惯导）是利用惯性元件和惯性测量原理来测量飞机的飞行参数的一种导航系统。
惯导的基本工作原理是以牛顿力学定律为基础，通过测量载体在惯性参考系的加速度，将它对时间进行积分，且把它变换到导航坐标系中，就能够得到在导航坐标系中的速度、偏航角和位置等信息。
惯性导航系统的分类从结构上来说，以惯性导航系统中有无惯性平台为依据，可将惯性导航分成以下几种：平台式惯性导航系统——系统的主要特征就是具有由稳定回路隔离运载器使其不受运载器机动干扰的平台，在平台式系统中，由于平台不跟随运载器转动，陀螺的动态范围可以比较小，并且由于由稳定回路隔离运载器的机动干扰，也就易于保证系统的工作精度如图1。
图 1平台式惯导又可分为指北方位惯导系统、自由方位惯导系统和游动方位惯导系统。
指北方位惯导系统，主要指陀螺平台建立的理想平台坐标与地理坐标系完全重合的惯导系统。
这种系统平台台面在水平面内，且有一轴始终指向北方。
指北方位导航系统的特点：（1）由于平台是指北方位的水平平面，因此，它相当于一个高精度的全姿态传感器，可以直接提供俯仰、倾斜和航向信号，取代了用普通陀螺做成的姿态系统、航向系统、速率脱落传感器等。
（2）由于平台稳定在地理坐标系内，加速度计测出沿地理系两个轴的分力，用它们求解导航参数以及指令角速率方程比较简单，因而对计算机要求较低。
（3）系统的缺点是不能在高纬度区工作，这是因为飞机在高纬度地区飞行时，可能引起方位迅速变化，这样给陀螺力矩器的设计和平台稳定回路的设计带来较大的困难，另外计算机在计算方位指令速率时，当纬度接近90º时，计算机会溢出；此外，在极区进行起始对准也很困难。
上述因素限制了指北方位惯导系统的使用范围。
自由方位惯导系统，指陀螺平台保持在当地水平面内，其方位轴指向惯性空间的某一个方向，并保持稳定的惯导系统。
这样的平台系统上的方位陀螺将不施加控制信号，只能对控制平台保持在当地水平面内的陀螺施加控制指令。

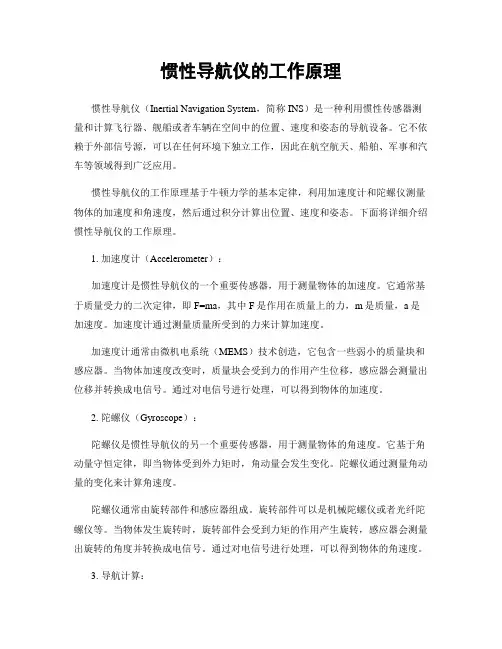

惯性导航仪的工作原理惯性导航仪（Inertial Navigation System，简称INS）是一种利用惯性传感器测量和计算飞行器、舰船或者车辆在空间中的位置、速度和姿态的导航设备。
它不依赖于外部信号源，可以在任何环境下独立工作，因此在航空航天、船舶、军事和汽车等领域得到广泛应用。
惯性导航仪的工作原理基于牛顿力学的基本定律，利用加速度计和陀螺仪测量物体的加速度和角速度，然后通过积分计算出位置、速度和姿态。
下面将详细介绍惯性导航仪的工作原理。
1. 加速度计（Accelerometer）：加速度计是惯性导航仪的一个重要传感器，用于测量物体的加速度。
它通常基于质量受力的二次定律，即F=ma，其中F是作用在质量上的力，m是质量，a是加速度。
加速度计通过测量质量所受到的力来计算加速度。
加速度计通常由微机电系统（MEMS）技术创造，它包含一些弱小的质量块和感应器。
当物体加速度改变时，质量块会受到力的作用产生位移，感应器会测量出位移并转换成电信号。
通过对电信号进行处理，可以得到物体的加速度。
2. 陀螺仪（Gyroscope）：陀螺仪是惯性导航仪的另一个重要传感器，用于测量物体的角速度。
它基于角动量守恒定律，即当物体受到外力矩时，角动量会发生变化。
陀螺仪通过测量角动量的变化来计算角速度。
陀螺仪通常由旋转部件和感应器组成。
旋转部件可以是机械陀螺仪或者光纤陀螺仪等。
当物体发生旋转时，旋转部件会受到力矩的作用产生旋转，感应器会测量出旋转的角度并转换成电信号。
通过对电信号进行处理，可以得到物体的角速度。
3. 导航计算：惯性导航仪通过对加速度计和陀螺仪的测量数据进行处理和计算，得到物体的位置、速度和姿态信息。
首先，加速度计测量得到的加速度数据经过积分运算，可以得到速度数据。
速度数据再次积分运算，可以得到位置数据。
这样就可以通过加速度计计算出物体的位置和速度。
其次，陀螺仪测量得到的角速度数据可以用来计算物体的姿态信息。
第8章平台式惯性导航系统原理及应用平台式惯性导航系统（Inertial Navigation System，简称INS）是一种基于惯性传感器的导航系统，它通过测量和积分加速度和角速度来得出飞行器在空间中的位置、速度和姿态。
平台式INS由惯性测量单元（Inertial Measurement Unit，简称IMU）和数据处理单元组成，广泛应用于航空、航天、海洋、地质勘探等领域。
平台式INS的原理是基于牛顿第二定律和角动量守恒定律。
当飞行器作加速度和角速度运动时，惯性传感器会感知到这些运动并输出相应的信号。
IMU通常由加速计和陀螺仪组成，加速计用于测量加速度，陀螺仪用于测量角速度。
通过对加速度和角速度进行积分，可以得到飞行器在三维空间中的位置、速度和姿态。
平台式INS的应用十分广泛。
在航空领域，它被用于航空器的导航、制导和控制系统，可以实现自主飞行和目标跟踪。
在航天领域，它被用于航天器的姿态控制和轨迹修正。
在海洋领域，它被用于船舶和潜艇的导航和定位。
在地质勘探领域，它被用于测量地震波和地壳变动。
平台式INS具有许多优点。
首先，它不受外界环境的影响，可以在任何条件下进行导航。
其次，它具有高精度和高精度保持能力，可以提供精确的导航信息。
再次，它具有良好的可靠性和稳定性，可以长时间运行而不受干扰。
然而，平台式INS也存在一些局限性。
首先，积分误差会随时间的推移累积，导致导航精度下降。
其次，惯性传感器本身存在零偏和尺度因素等误差，需要进行校准和补偿。
再次，平台式INS在长时间无法接收外部定位信息的情况下，会出现漂移现象，导航精度降低。
为了克服这些问题，常常采取多传感器融合的方法，将惯性传感器与其他定位系统（如全球定位系统）相结合，以提高导航精度和可靠性。
另外，还可以使用自适应滤波和状态估计算法对积分误差和传感器误差进行校正和补偿。
总之，平台式惯性导航系统是一种基于惯性传感器的导航系统，通过测量和积分加速度和角速度来得出飞行器在空间中的位置、速度和姿态。
惯性导航仪的工作原理导航是指确定位置、确定方向和确定速度的过程。
惯性导航仪是一种利用惯性力学原理来实现导航功能的设备。
它通过测量和集成加速度和角速度的信息，来计算和估计飞行器、船舶或车辆的位置、方向和速度。
惯性导航仪由三个主要部分组成：加速度计、陀螺仪和数据处理单元。
1. 加速度计：加速度计用于测量飞行器在三个轴向上的加速度。
它可以通过测量物体受到的惯性力来确定物体的加速度。
加速度计通常使用微机电系统（MEMS）技术制造，其中微小的质量块通过弹簧悬挂在芯片上。
当飞行器加速时，质量块会偏离其平衡位置，从而导致电容或电阻的变化。
这些变化被转换为电信号，然后被传输到数据处理单元进行处理。
2. 陀螺仪：陀螺仪用于测量飞行器的角速度。
它可以通过检测飞行器的旋转来确定其角速度。
陀螺仪通常使用激光陀螺仪或微机电系统陀螺仪来实现。
激光陀螺仪利用激光束在环形路径上的传播时间来测量角速度。
微机电系统陀螺仪则使用微小的振动结构来测量飞行器的旋转。
陀螺仪输出的信号也被传输到数据处理单元进行处理。
3. 数据处理单元：数据处理单元是惯性导航仪的核心部分，负责接收、处理和集成来自加速度计和陀螺仪的信号。
它通过对加速度和角速度进行积分，可以计算出飞行器的位置、方向和速度。
数据处理单元通常由微处理器和相关算法组成。
这些算法可以校正误差、滤波噪声，并提供准确的导航信息。
惯性导航仪的工作原理基于牛顿的第一和第二定律。
根据牛顿的第一定律，一个物体在没有外力作用下会保持静止或匀速直线运动。
根据牛顿的第二定律，物体的加速度与作用在物体上的力成正比，与物体的质量成反比。
因此，通过测量加速度和角速度，惯性导航仪可以推断出飞行器的位置、方向和速度。
然而，惯性导航仪存在一些误差和漂移问题。
加速度计和陀螺仪可能受到振动、温度变化和机械振动等外界因素的影响，从而导致测量误差。
此外，由于积分过程中的误差累积，导航信息的准确性会随着时间的推移而下降。
为了解决这些问题，惯性导航仪通常与其他导航系统（如全球定位系统）结合使用，通过融合多种传感器的数据来提高导航的准确性和稳定性。
第1篇一、引言随着科学技术的不断发展，导航技术已成为人类活动的重要支撑。
在军事、航天、航海、地质勘探等领域，导航技术发挥着至关重要的作用。
其中，惯性导航系统（Inertial Navigation System，简称INS）作为一种重要的导航手段，因其独特的优点而被广泛应用于各种场合。
本文将对惯导技术进行详细介绍，包括其基本原理、系统组成、工作原理、应用领域以及发展趋势。
二、基本原理惯导技术基于牛顿第一定律，即物体在没有外力作用下，将保持静止或匀速直线运动状态。
惯性导航系统通过测量载体在三维空间中的加速度，进而计算出载体的速度、位置和姿态等信息。
基本原理如下：1. 加速度测量：利用加速度计测量载体在三个正交轴（x、y、z轴）上的加速度。
2. 速度积分：根据加速度和时间的积分，得到载体在每个轴上的速度。
3. 位置计算：根据速度和时间的积分，得到载体在每个轴上的位移，进而得到载体的位置。
4. 姿态计算：利用陀螺仪测量载体在三个正交轴上的角速度，进而得到载体的姿态。
三、系统组成惯性导航系统主要由以下几部分组成：1. 加速度计：用于测量载体在三个正交轴上的加速度。
2. 陀螺仪：用于测量载体在三个正交轴上的角速度。
3. 微处理器：用于处理加速度计和陀螺仪的测量数据，进行积分运算和姿态计算。
4. 系统软件：实现惯性导航系统的算法和功能。
5. 显示设备：用于显示导航信息，如位置、速度、姿态等。
四、工作原理惯性导航系统的工作原理如下：1. 初始化：在系统启动时，通过外部设备（如GPS）获取初始位置、速度和姿态信息，作为惯性导航系统的初始状态。
2. 数据采集：加速度计和陀螺仪实时测量载体在三个正交轴上的加速度和角速度。
3. 数据处理：微处理器对加速度计和陀螺仪的测量数据进行处理，包括积分运算和姿态计算。
4. 信息输出：根据处理后的数据，输出载体的位置、速度和姿态等信息。
5. 误差修正：通过校正算法，对惯性导航系统的测量数据进行修正，提高导航精度。
§3.5 平台式惯性导航系统的基本原理1、平台式惯导系统的基本组成原理平台式惯导系统的核心是一个惯性级的陀螺稳定平台，它确定了一个平台坐标系(用p 来标识)p p p z y ox ，三个惯性级的加速度计的敏感轴分别沿三个坐标轴的正向安装，测得载体的加速度信息就体现为比力f v在平台坐标系中的三个分量p x f 、p y f 和p z f 。
如果使平台坐标系精确模拟其一选定的导航坐标系(用n 来标识)n n n z y ox ，也便得到了比力在导航坐标系中的三个分量n x f 、n y f 和n z f ，通过必要的计算和补偿，可从中提取出载体相对导航坐标系的加速度矢量v&v 的三个分量，再通过两次积分，可得到载体相对导航坐标系的速度和位置。
平台式惯导系统按所选定的导航坐标系的不同又可分为：1）当地水平面惯性导航系统。
这种系统的导航坐标系是一种当地水平坐标系，即平台系的两个轴p ox 及p oy 保持在水平面内，p oz 轴与地垂线相重合。
由于两个水平轴可指向不同的方位，故这种系统又可分为（1）指北方位惯导系统。
这种系统在工作时p ox 指向地理东向(E)，p oy 指向地理北向(N)，即平台系模拟当地地理坐标系(用t 来标识)t t t z y ox 。
(2) 自由方位惯导系统。
在系统工作中，平台p oy 轴不跟踪地理北向而是与正北方向夹某个角度)(t α，称自由方位角。
由于)(t α可以有多种变化规律，因此又有自由方位、游动方位等区分。
2) 空间稳定惯导系统。
这种系统的导航坐标系为惯性坐标系(用i 来标识)，一般采用原点定在地心的惯性坐标系。
i oz 轴与地轴重合指向北极，i ox 、i oy 轴处于地球赤道平面内，但不随地球转动（x 轴指向春分点）。
与当地水平面惯导系统相比，平台所取的空间方位不能把运动加速度和重力加速度分离开，而要依靠计算机进行补偿。
我们知道，地球相对惯性空间是转动的，因而在地表任何一点的水平坐标系也在随之一道转动。
我们研究的问题是惯性导航系统，下面我们就从惯导系统的定义、惯导系统的发展历程、惯导系统的组成、工作原理、分类与功能、优点与缺点以及惯导系统的应用现状几个方面来探讨该问题。
一、惯性导航系统的定义:惯性导航系统是一种通过高精度的陀螺和加速度计，测量运动载体的角速率和加速度信息，经积分运算得到运动载体的加速度、位置、姿态和航向等导航参数的自主式导航系统。
二、惯导系统的发展历程：惯导系统发展是以性能价格比为标志的,而性能价格比主要取决于惯性传感器-—陀螺仪和加速度计的精度和成本，尤其是陀螺仪,其漂移率对惯导系统位置误差增长的影响是时间的三次方函数，而高精度的陀螺仪制造困难，成本高昂.因此,惯性技术界一直在寻求各种有效方法来提高陀螺仪的精度,同时降低系统成本从上世纪50年代的液浮陀螺仪到60年代的动力调谐陀螺仪(DTG）, 从上世纪80年代的环形激光陀螺仪（RLG）和光纤陀螺仪（FOG）到90年代的振动陀螺仪，以及目前报道较多的微机械电子系统陀螺仪(MEMSG)，每一种新型陀螺仪的出现都使惯导系统的性能价格比提高一大步，有一代陀螺仪就有一代惯导系统与之对应。
第一代平台惯性导航系统采用精密稳定平台，陀螺仪采用液浮或静电悬浮陀螺仪，不仅体积重量大，而且系统性能受机械结构的复杂性和极限精度的制约，再加上产品可靠性和维护方面的问题，成本十分昂贵,只有战略武器上才使用这类惯导系统；上世纪60年代动力调谐陀螺仪技术成熟,精度达到惯性级，常规武器上才开始大量装备惯导系统，用动力调谐陀螺仪制造的惯性导航系统被称为第二代惯导系统；上世纪80年代激光陀螺仪技术成熟.它的出现为捷联惯导系统提供了理想器件.用它制造的惯性导航系统被称为第三代惯导系统；近10年来微电子技术已被用来制造微机械装置，如各种微传感器和微执行器，微机电系统(MEMS）异军突起,据AIAA报告可以在一块4的硅片上，用化学刻蚀的方法批量生产出4000多个独立的微型惯性仪表,这些微惯性仪表的出现迅速扩大了微惯性测量装置在军事和民用领域的应用。
惯性导航系统基本工作原理惯性导航系统是十分复杂的高精度机电综合系统，只有当科学技术发展到一定高度时工程上才能实现这种系统，但其基本工作原理却以经典的牛顿力学为基础。
设质量 m 受弹簧的约束，悬挂弹簧的壳体固定在载体上，载体以加速度 a 作水平运动，则 m处于平衡后，所受到的水平约束力 F 与 a 的关系满足牛顿第二定律： a F。
测量水平约束力F，求的a，对a积分一次，即得水平速度，再m积分一次即得水平位移。
以上所述是简单化了的理性情况。
由于运载体不可能只作水平运动，当有姿态变化时，必须测得沿固定坐标系的加速度，所以加速度计必须安装在惯性平台上，平台靠陀螺维持要求的空间角位置，导航计算和对平台的控制由计算机完成。
陀螺仪组件测取沿运载体坐标系 3 个轴的角速度信号，并被送入导航计算机，经误差补偿计算后进行姿态矩阵计算。
加速度计组件测取沿运载体坐标系 3 个轴的加速度信号，并被送入导航计算机，经误差补偿计算后，进行由运载体坐标系至“平台坐标系”的坐标变换计算。
他们沿机体坐标系三轴安装，并且与机体固连，它们所测得的都是机体坐标系下的物理量。
参与控制和测量的陀螺和加速度计称为惯性器件，这是因为陀螺和加速度计都是相对惯性空间测量的，也就是说加速度计输出的是运载体的绝对加速度，陀螺输出的是运载体相对惯性空间的角速度或角增量。
而加速度和角速度或角增量包含了运载体全部的信息，所以惯导系统仅靠系统本身的惯性器件就能获得导航用的全部信息，它既不向外辐射任何信息，也不需要任何其他系统提供外来信息，就能在全天候条件下，在全球范围内和所有介质环境里自主、隐蔽的进行三维导航，也可用于外层空间的三维导航。

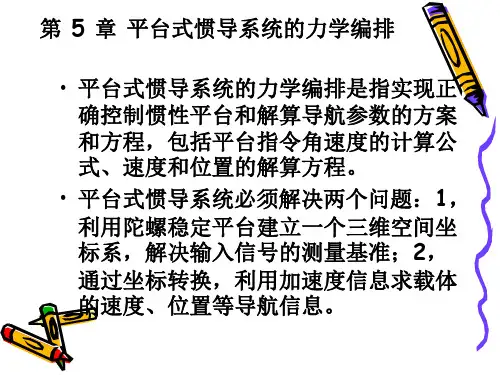

惯导系统的比力方程惯导系统根据与系统类型相应的数学方程（称之为力学编排）对惯性器件的输出作处理，从而获得导航数据。
尽管各种类型的系统相应的力学编排各不相同，但他们都源自同一个方程：比力方程。
比力方程描述了加速度计输出量与运载体速度之间的解析关系：式中： v eT为运载体的地速向量； f 为比力向量，是作用在加速度计质量块单位质量上的非引力外力，由加速度计测量；g 为重力加速度；ie 为地球自转角速度；eT 为惯性平台所模拟的平台坐标系T 相对地球的旋转角速度；dv eTdt表示在平台坐标系 T 内观察到的地速向量的时间变化率。
