惯导与GPS导航概述PPT学习教案

统和容错组合导航系统受到极大重视。
第24页/共47页
1.2.1 概述
图1.3 导航系统的演变与发展趋势
第25页/共47页
1.2.2 早期的导航方式司南：战国时期，利用磁石制成，确定南北方位。
图1.4 汉代‘司南’模型
第26页/共47页
1.2.2 早期的导航方式指南针：北宋初期。罗盘针：把指南针固定在方位盘中。
测出地速大小利用载体上的多普勒/航向系统
输出航向角
把地速分解为地理北向和东向分量
确定载体位置
（多普勒导航原理）
第33页/共47页
1.2.4 多普勒导航
多普勒导航的优点：主动工作、自主性强（无需地面台站配合）
多普勒导航的缺点：（1）易受干扰、易暴露。（雷达开机发射电波）（2）定位精度与反射面的具体情况密切相关。
第4页/共47页
载体（运载体）在空间运动过程的基本参数？位置、速度、姿态是载体运动过程的基本参数。
检测和确定这些参数是通过具有导航功能的系统完成。
导航的实质：即是要获取载体的这三个基本参数或其中一部分参数。
第5页/共47页
1.1.1 导航与导航系统（1）什么是导航？
导：引导航：航行（泛指：飞行器、舰船、车辆、人、动物，等）
第16页/共47页
1.1.4 导航与制导的区别
导航与制导没有本质的区别。两者的概念就已交叉，随着科学的发展，更是相互融合。
实行导航时，要确定飞行器的位置，并且航迹是事先确定的，导航要实时、连续地给出飞行器的位置、速度、加速度、航向等导航参数。
制导则是利用导航系统输出的加速度、速度、位置和航向姿态等信息，形成指令信号，控制载体的姿态、航向或发动机，使其按预定轨道航行并到达目的地。

惯性导航原理课件

未来惯性导航系统将更加注重小型化、低功耗和集成化设计，以满足各种便携式和嵌入式设备的需求。
惯性导航技术与其他导航技术的融合将进一步深化，形成更加高效、精准、可靠的导航解决方案。
THANKS 感谢观看
由于制造工艺和环境因素的影响，陀螺仪的测量结果会存在误差，需要进行误差补偿。
加速度计的测量结果也会受到多种因素的影响，需要进行误差补偿。
积分误差
外部干扰误差
由于积分运算本身的误差累积效应，惯性导航系统在长时间工作时误差会逐渐增大，需要进行定期校准。
载体运动过程中受到的外部干扰（如风、水流等）会影响惯性导航系统的测量结果，需要进行相应的误差补偿。
06 总结与展望
本课程总结
01
介绍了惯性导航的基本原理和实现方法，包括陀螺仪
和加速度计的工作原理、误差模型和标定技术等。
02
重点讲解了卡尔曼滤波器在惯性导航系统中的应用，
以及如何进行系统状态估计和误差修正。
03
结合实际案例，分析了不同场景下惯性导航系统的优
缺点和适用性。
惯性导航技术发展趋势
随着传感器技术和微电子技术的不断发展，惯性导航系统的精度和稳定性将得到进一步提升。
角速度测量
陀螺仪实时测量载体的角速度，并输出角速度数据。
加速度测量
加速度计实时测量载体的加速度，并输出加速度数据。
运动参数计算
控制系统根据角速度和加速度数据，通过积分运算计算载体位置、姿态等运动参数。
控制输出
控制系统将计算得到的运动参数输出到执行机构，以控制载
体运动。
误差分析
陀螺仪误差
加速度计误差
民用领域应用
01
02

惯导系统课件121224讲解

的精度。
据航海界规定，若同一子午圈上两点的纬度差1' ，则两点
间距离为1海里(nautical mile，简写为n mile），将地球近似为圆球，则
1nmile 1 6371000 1853.2m 1.85km 60 180
由此可知，同一地点若分别用地理纬度和地心纬度来表示其位置时，则引起的南北方向的最大偏差为11nmile，约为20km。

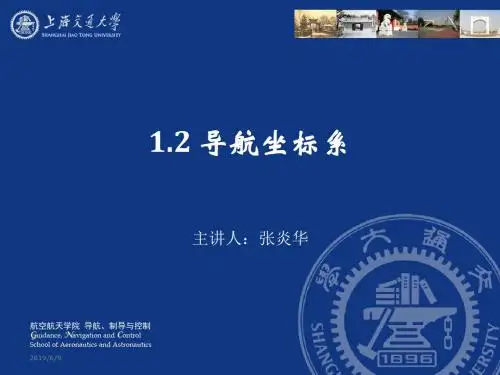

1.2 导航坐标系
主讲人：张炎华
航空航天学院导航、制导与控制 Guidance, Navigation and Control
School of Aeronautics and Astronautics
2019/6/9
1
1.2.1 导航坐标系概述
导航坐标系定义
描述运动物体所在位置和运动规律的参考体基准。
上述地心惯性坐标系（ECI）由于岁差和章动的影响，地球及其质心围绕太阳做非匀速直线运动，且自转轴的方向不是固定不变的，实际上并没有满足成为惯性坐标系的条件。由于导航系统的运行周期远小于地球公转、岁差和章动现象的周期，所以该坐标系在一小段时间内可以近似为做匀速直线运动的惯性坐标系。
8
1.2.3地球坐标系
19
1.2.5机体坐标系
机体坐标系Oxc yczc 按图中所示三个角速度依次相对地理坐标系 OENU 转动，所得三个角度 ,, 分别为机体的航向角、俯仰角和倾斜角。
机体坐标系相对地理坐标系的角位置
在飞机上用陀螺仪建立一个地理坐标系，将它与机体坐标系比较，可测得飞机的航向角、俯仰角和倾斜角。
是相当精确的。
6
1.2.2惯性坐标系
地心惯性参考系
– 原点O：地球中心

《惯性导航原理》课件

本课程旨在介绍惯性导航的基本原理、技术特点、应用场景和发展趋势，为学生和从业人员提供全面深入的学习资料。
课程目标
01
掌握惯性导航的基本原理和技术特点。
02
了解惯性导航在各个领域的应用情况。
探讨惯性导航的未来发展趋势和挑战。
03
提高学生对导航技术的兴趣和认知水平，为未来的学习和职业发
展打下基础。
在深空探测任务中，惯性导航系统为航天器提供连续、高精度的位置和速度信息，确保航天器在深空中的精确导航和科学数据采集。
地球物理学研究
在地球物理学研究中，利用惯性导航系统进行地震数据采集和地壳运动监测，推动地质灾害预警和地球科学研究。
05
惯性导航技术发展
技术现状
惯性导航技术已广泛应用于军事、航空、航海等领域。
与其他导航手段融合
研究如何更好地将惯性导航与其他导航手段（如GPS、北斗等）进行融合，实现优势互补。
人工智能与大数据的应用
讨论如何利用人工智能和大数据技术对惯性导航数据进行处理和分析，提高导航性能。
THANKS
感谢观看
潜艇导航
在潜艇导航中，惯性导航系统用于长时间隐蔽航行，提供连续的定位信息，保障潜艇作战和战略威慑能力。
无人机导航
无人机依靠惯性导航系统进行长航程、长时间飞行，实现复杂环境下的精确导航和任务执行。
民用应用
航空交通管制
在航空交通管制中，惯性导航系统为飞机提供精确的位置和速度信息，确保空中交通安全有序。
的组合方法。
陀螺仪与加速度计
深入探讨了陀螺仪和加速度计的工作原理、分类及优缺点。
误差分析与校正
讨论了惯性导航中常见的误差来源及其校正方法。

惯性导航ppt课件

受任何干扰、隐蔽性强、输出信息量大、输出信息实时性强
等优点，使其在军事领域和许多民用领域都得到了广泛的应
用，已被许多机种选为标准导航设备或必装导航设备。
一、惯性导航技术的发展历史
图1.4 陀螺仪弹
惯性导航是一门涉及精密机械、计算机技术、微电子、光学、自动控制、材料等多种学科和领域的综合技术。由于陀螺仪是惯性导航的核心部件，因此，可以按各种类型陀螺出现的先后、理论的建立和新型传感器制造技术的出现，将惯性技术的发展划分为四代。
几种姿态结算是重点
三、惯导系统的分类
Bortz 和 Jordon 最早提出了等效旋转矢量概念用于陀螺输出不可交换误差的修正，从而在理论上解决了不可交换误差的补偿问题，其后的研究就主要集中在旋转矢量的求解上，根据在相同姿态更新周期内，对陀螺角增量等间隔采样数的不同、有双子样算法、三子样算法等。为减少计算量 Gilmore 提出了等效旋转矢量双回路迭代算法Miller 讨论了在纯锥运动环境下等效旋转矢量的三子样优化算法，此后，在 Miller 理论的基础上 Jang G. Lee 和 Yong J.Yoon 对等效旋转矢量的四子样优化算法进行了研究。 Y.F.Jiang 对利用陀螺的角增量及前一更新周期采样值的算法进行了研究，研究结果表明，采样阶数越高，更新速率越快，姿态更新算法的误差就越小。 Musoff 提出了圆锥补偿算法的优化指标，分析了圆锥补偿后的算法误差与补偿周期幂次 r 的关系。这些理论研究奠定了姿态更新算法的经典理论基础。
一、惯性导航技术的发展历史
图1.5 惯导技术发展历史
二、惯性传感器的最新发展现状
2.1陀螺仪定义：传统意义上的陀螺仪是安装在框架中绕回转体的对

惯性导航原理ppt课件

所在位置的东向、北向和垂线方向的坐标系。地理坐标系的原点选在飞行器重心处， x指向东，y指向北，z沿垂线方向指向天（东北天）。
5
4. 导航坐标系—— Ox n yn zn 导航坐标系是在导航时根据导航系统工作
的需要而选取的作为导航基准的坐标系。指北方位系统：导航坐标系与地理坐标系重合；自由方位系统或游动自由方位系统：
第三章惯性导航原理
主要—捷联式
1
3.1常用坐标系
惯性导航中所采用的坐标系可分为惯性坐标系与非惯性坐标系两类，惯性导航区别于其它类型的导航方案（如无线电导航、天文导航等）的根本不同之处就在于其导航原理是建立在牛顿力学定律——又称惯性定律——的基础上的， “惯性导航”也因此而得名。而牛顿力学定律是在惯性空间内成立的，这就有必要首先引入惯性坐标系，作为讨论惯导基本原理的坐标基准。对飞行器进行导航的主要目的就是要确定其导航参数，飞行器的导航参数就是通过各个坐标系之间的关系来确定的，这些坐标系是区别于惯性坐标系、并根据导航的需要来选取的。将它们统称为非惯性坐标系，如地球坐标系、地理坐标系、导航坐标系、平台坐标系及机体坐标系等。
除法四元数基本性质四元数表示转动约定四元数表示转动约定一个坐标系或矢量相对参考坐标系旋转转角为与参考系各轴间的方向余弦值为coscoscos为特征四元数范数为四元数表示转动矢量旋转四元数表示转动矢量旋转如果矢量转动后的矢量为四元数表示转动坐标系旋转四元数表示转动坐标系旋转如果坐标系oxyz发生旋转得到新坐标系oxyz一个相对原始坐标系oxyz不发生旋转变换的矢量zkyjxi在新坐标系上oxyz的投影为zkyjxi在坐标系oxyzoxyz上的映像映象图解zkyjxizkyjxi四元数表示转动方向余弦四元数表示转动方向余弦zkyjxizkyjxi四元数表示转动方向余弦四元数表示转动方向余弦四元数表示转动旋转合成四元数表示转动旋转合成多次旋转的合成对于一个坐标系经过多次旋转后新坐标系和原始坐标系之间的关系等效于一个一次转动的效果相应地有合成转动四元数假定的转轴方向必须以映象的形式给出

惯性导航基本原理

12
1.4惯性导航技术的发展
1.惯性导航技术涉及多学科（机电、光学、数学、力学、控
制及计算机等学科）的高新尖端技术，是现代武器系统中的一项基本支撑技术，是在先进科学理论和制造工艺支持条件下发展起来的。
只有少数国家有能力研制惯性技术产品。我国惯性技术在自力更生基础上，发展至今已具有一定规模。
入大海。
24
25
9）1949年，美国将纯惯性导航系统试验安装到一架B-29远程轰炸机上，首次实现了横贯美国
大
陆的全自动飞行，自主飞行时间长达10小时。 10）1958年，美国海军“鹦鹉螺”号核潜艇，从
惯性导航基本的原理
1.1 导航的基本概念 1.2 常见的导航系统 1.3 基础知识 1.4 惯导技术的发展
2
第一章概述
1.1 导航的基本概念

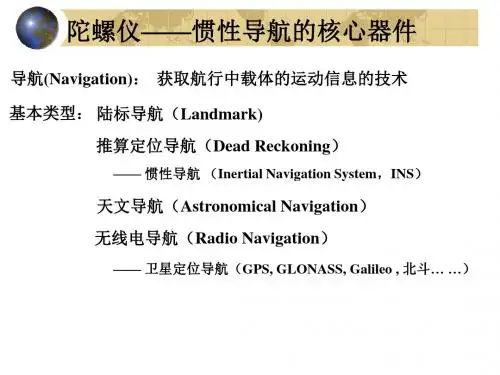

导航（Navigation）：引导载体达到预定目的地的过程。载体包括车辆、舰船、飞机、导弹、宇宙飞行器等。
制导（guidance）：根据导航系统提供的数据，由控制系统来自动引导载体到达目的地。
3
1.2 常见的导航系统
▪ 陆标导航：根据固定标志物（如灯塔、建筑物等）的位置坐标及其相对载体的距离方位关系确定载体位置。缺点：受地形气候条件限制。
▪ 无线电导航：利用无线电技术测量导航参数的系统，如 VOR、DME等。缺点：精度受电磁环境影响。
▪ 卫星导航系统：利用专用于导航的人造地球卫星来实现，如GPS、北斗等。缺点同上。
5
不足：惯导系统确定载体位置是由加速度计测得的加速度经二次积分获得，本质上是一种推算定位法，误差随时间积累，长时间工作，误差会超出允许范围，需用其它信息进行重调和校正；要制造高精度的惯导系统，必须要求惯性元件有高精度，对制造工艺、装配工艺要求严格，系统成本高。

惯性导航系统概论惯性导航ppt课件

8
2.4 第四代发展阶段当前，惯性技术目标是实现高精度、高可靠性、低成本、
小型化、数字化、应用领域更加广泛的导航系统一方面，陀螺的精度不断提高；另一方面，随着新型固态陀螺仪的逐渐成熟，以及高速大容量的数字计算机技术的进步。
9
10

2 我国惯导的发展历程我国从“六五”开始，原国防科工委就把惯性技术纳人预先
11
3 惯性导航系统的发展方向
惯性导航系统的设计和发展须要考虑权衡的主要因素： 1)必须针对并满足应用的需求。其中导航性能和价格成本是
首要的两个特性指标。价格成本包含系统自身成本、维护成本和使用寿命。因此对于很多导航应用，合理的价格仍然被置于应用要求的最前面。导航性能包括：导航的精确性、连续性、完整性、易用性。易用性是指系统易于使用和维护、系统的自主性等。 2)实际的应用环境是最大的挑战。系统的体积、功耗、可靠性和可用性会关系到惯性导航系统能否在具体的应用环境中被采用。
基本导航参数即时位臵地速航向角航迹角航迹误差偏流角风速风向待飞时间待飞距离飞机姿态角角速率52惯性导航系统基本功能电子信息工程学院15基本导航参数电子信息工程学院16惯性导惯性导航组件航组件自动驾驶仪自动驾驶仪气象雷达气象雷达自动信自动信号引进号引进组件组件更新更新不更新不更新信号器信号器真航向磁航向真航向磁航向备用电池组件备用电池组件大气数据系统大气数据系统调协头调协头航路航路进近转换进近转换测距器测距器dmedme全向信标全向信标vorvor控制显控制显示组件示组件方式选方式选择组件择组件水平状水平状态指示态指示姿态指引姿态指引指示器指示器惯导系统与飞机其它系统的连接电子信息工程学院1753惯性导航系统基本组成和简要原理1
惯性导航原理
1
第五章惯导系统概论

惯导原理捷联惯导基本算法与误差课件

惯导原理捷联惯导基本算法与误差课件
目录
惯导系统概述捷联惯导系统惯导系统的误差补偿技术惯导系统在各领域的应用未来惯导技术的发展趋势总结与展望
01
CHAPTER
惯导系统概述
惯性导航系统（INS）是一种自主式导航系统，通过测量载体在三个轴上的加速度和角速度，结合初始位置、速度和姿态信息，计算出载体当前的位置、速度和姿态。
总结与展望
随着科技的进步，提高惯导系统的精度是未来的重要发展方向。
更高精度
多模融合
微型化与集成化
人工智能优化
将惯导与其他导航手段（如GPS、北斗等）进行融合，以提高导航定位的可靠性和精度。
随着微电子和集成电路技术的发展，实现小型化、低功耗的惯导系统是未来的趋势。
利用人工智能技术对惯导系统进行优化，提高其性能和适应性。
THANKS
感谢您的观看。
定义
不依赖外部信息，隐蔽性好；可在各种复杂环境中工作；导航信息连续性好；但误差随时间积累，长时间工作导航精度较低。
特点
02
CHAPTER
捷联惯导系统
捷联惯导系统是一种基于陀螺仪和加速度计的导航系统，通过测量载体相对惯性空间的角速度和加速度，计算出载体相对于地球的位置、速度和姿态信息。
陀螺仪能够测量载体相对惯性空间的角速度，加速度计能够测量载体相对于地球的加速度，通过积分运算，可以得到载体的位置、速度和姿态信息。
地球模型误差主要包括地球赤道隆起、地球重力场模型误差等，可以采用高精度地球模型进行减小或消除。
加速度计误差主要包括零点误差、刻度因数误差和非线性误差等，可以采用数字补偿或离线校准等方法进行减小或消除。
捷联惯导系统的误差主要包括陀螺仪误差、加速度计误差、地球模型误差和信号处理误差等。

惯性导航基本原理课件

03
坐标系及转换
01
02
03
地理坐标系
以地球中心为原点，地球表面为基准的坐标系。
导航坐标系
以航行载体中心为原点，载体运动方向为基准的坐标系。
转换关系
利用旋转矩阵将地理坐标系下的位置和速度转换为导航坐标系下的位置和速度。
陀螺仪和加速度计的工作原理
陀螺仪
通过角动量守恒原理，测量载体在三个轴向的角速度。
• 实时性：惯性导航系统可以提供实时的位置、速度和姿态信息。
惯性导航技术的优势与不足
不足
误差积累：由于惯性导航系统依赖于陀螺仪和加速度计等传感器的测量数据，长时间工作
后会产生误差积累。
精度受限于传感器性能：惯性导航系统的精度受到传感器性能的影响，包括陀螺仪和加速度计的精度、稳定性和交叉耦合效应等。
惯性导航系统组成
惯性导航系统主要由惯性传感器、数据处理单元和显示单元等组成。
数据处理单元对传感器数据进行积分、滤波等处理，计算得到载体的速度、位置和姿态等运动参数。
惯性传感器包括陀螺仪和加速度计等，用于测量载体在三个轴向的角速度和加速度。
显示单元将运动参数实时显示给用户，以便用户了解载体运动状态。
捷联惯导算法
要点一
概述
捷联惯导算法是一种实时性较高的惯性导航算法，通过陀螺仪和加速度计的测量数据，计算出物体的姿态、速度和位置等信息。捷联惯导算法不需要外部信息源的辅助，可以在短时间内实现较精确的导航。
要点二
实现过程
捷联惯导算法通过建立姿态、速度和位置的更新方程，结合陀螺仪和加速度计的测量数据，进行实时计算。姿态更新方程包括对加速度计测量值的补偿、速度更新方程包括对陀螺仪测量值的补偿、位置更新方程包括对速度和时间的积分。捷联惯导算法需要解决的主要问题是陀螺仪和加速度计的误差补偿以及导航信息的初始对准。
