proe参数化的解释

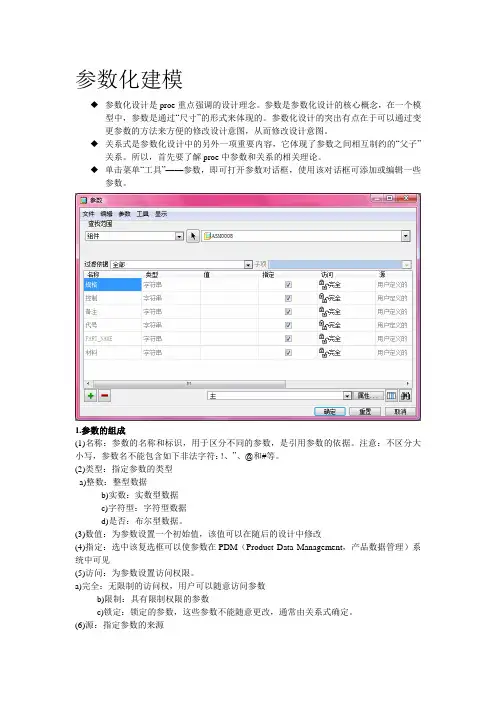

第10章创建参数化模型本章将介绍Pro/E Wildfire中文版中参数化模型的概念，以及如何在Pro/E Wildfire 中设置用户参数，如何使用关系式实现用户参数和模型尺寸参数之间的关联等内容。

10.1 参数参数是参数化建模的重要元素之一，它可以提供对于设计对象的附加信息，用以表明模型的属性。

参数和关系式一起使用可用于创建参数化模型。

参数化模型的创建可以使设计者方便地通过改变模型中参数的值来改变模型的形状和尺寸大小，从而方便地实现设计意图的变更。

10.1.1 参数概述Pro/E最典型的特点是参数化。

参数化不仅体现在使用尺寸作为参数控制模型，还体现在可以在尺寸间建立数学关系式，使它们保持相对的大小、位置或约束条件。

参数是Pro/E系统中用于控制模型形态而建立的一系列通过关系相互联系在一起的符号。

Pro/E系统中主要包含以下几类参数：1. 局部参数当前模型中创建的参数。

可在模型中编辑局部参数。

例如，在Pro/E系统中定义的尺寸参数。

2. 外部参数在当前模型外面创建的并用于控制模型某些方面的参数。

不能在模型中修改外部参数。

例如，可在“布局”模式下添加参数以定义某个零件的尺寸。

打开该零件时，这些零件尺寸受“布局”模式控制且在零件中是只读的。

同样，可在PDM系统内创建参数并将其应用到零件中。

3. 用户定义参数可连接几何的其它信息。

可将用户定义的参数添加到组件、零件、特征或图元。

例如，可为组件中的每个零件创建“COST”参数。

然后，可将“COST”参数包括在“材料清单”中以计算组件的总成本。

●系统参数：由系统定义的参数，例如，“质量属性”参数。

这些参数通常是只读的。

可在关系中使用它们，但不能控制它们的值。

●注释元素参数：为“注释元素”定义的参数。

在创建零件模型的过程中，系统为模型中的每一个尺寸定义一个赋值的尺寸符号。

用户可以通过关系式使自己定义的用户参数和这个局部参数关联起来，从而达到控制该局部参数的目的。

PROE参数化教程PROE是一款常用的三维设计软件，参数化是PROE中的一个重要功能，通过参数化，可以灵活地改变模型尺寸、形状、位置等属性，在设计中起到了十分重要的作用。

下面将介绍一些PROE参数化的基本使用方法和技巧。

1.定义参数在PROE中，我们可以使用“参数”功能来定义模型中的各种尺寸参数。

打开PROE软件后，选择“Insert”-“Datum”-“Point”创建一个点，然后在“Model Tree”视图中可以看到新创建的点。

选择该点，然后在工具栏中选择“Parameters”图标，弹出“Parameters”对话框。

在该对话框中，可以定义该点的尺寸参数。

比如，我们可以将该点的X轴值定义为“x”，Y轴值定义为“y”。

2.使用参数定义好参数后，我们可以在模型中使用这些参数。

例如，在创建一条直线时，可以将直线的长度定义为之前定义的参数。

选择“Insert”-“Datum”-“Line”，然后在属性栏中，将直线的长度值设置为之前定义的参数“x”。

这样，在模型中创建的直线的长度就会根据参数“x”的值来动态变化。

3.关系设置在进行参数化设计时，经常需要在不同的模型元素之间建立关系。

PROE中通过“关系”功能来实现这一点。

选择“Insert”-“Relations”，然后点击模型中两个元素，可以建立它们之间的关系。

例如，在建立两点之间的距离关系时，选择要建立关系的两个点，然后在属性栏中选择“Distance”关系类型，输入距离的值，点击确定，即可建立两点之间的距离关系。

4.公式使用在参数化设计中，经常需要使用一些复杂的公式来计算尺寸值。

PROE中使用公式功能可以实现这一点。

选择“Insert”-“Formula”，然后在公式对话框中输入公式，使用已经定义的参数和常量进行计算。

比如，我们可以定义一个参数“d”，然后通过公式计算出该参数的值为“2*x+y”。

5.参考尺寸使用在进行参数化设计时，有时需要参考模型中的一些尺寸值来定义其他的参数。

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。

template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3.000000 尺寸文字高度text_thickness0.000000 文字厚度text_width_factor 0.800000 文字宽度与高度的比值（2）视图参数broken_view_offset 5.000000破断视图的偏移距离def_view_text_height 5.000000设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。

view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。

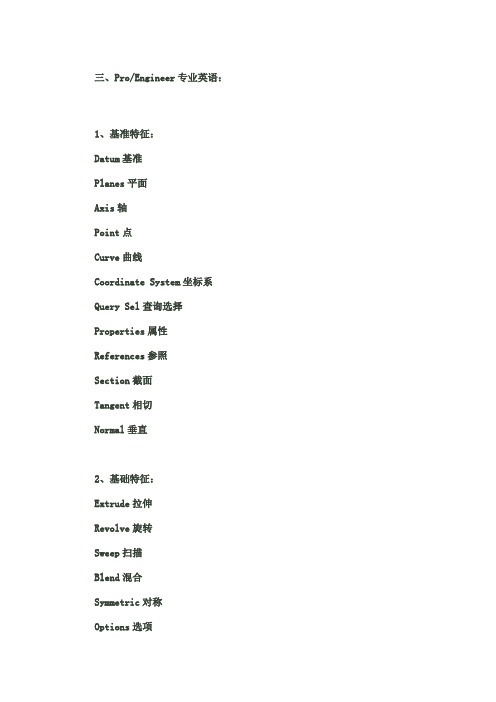

三、Pro/Engineer专业英语：1、基准特征：Datum基准Planes平面Axis轴Point点Curve曲线Coordinate System坐标系Query Sel查询选择Properties属性References参照Section截面Tangent相切Normal垂直2、基础特征：Extrude拉伸Revolve旋转Sweep扫描Blend混合Symmetric对称Options选项Constant恒定Variable变化Trajectory轨迹Projection投影Parallel平行Geometry几何Vertex顶点3、编辑特征：Copy复制Mirror镜像Move移动Merge合并Trim剪切Pattern阵列Project投影Wrap包络Extend延伸Fill填充Offset偏移Solidify实体化Boundary边界Exact精确Approximate逼近Translate平移Style---造型；Restyle---重新造型；Merge----合并；四、术语解释：相关性-------不同的应用模块见同一个不见数据库的共享。

设计意图-----装配体、零件、特征和尺寸为适合设计需要的智能组合。

参数化造型—集成设计参数的计算机造型。

参数化设计---通过参数、关系和参数元素的方法把部件设计意图融入到图形模型里。

配制文件------通常用来定制环境和全局设置。

[功能]—[选项]命令设置。

映射键---------用于定义常用命令的键盘组合。

模型------------表现实际构造的零件、装配体或者工件的对象。

标称尺寸-------不带公差的尺寸。

对象-------------在Pro中创建的项目、零件、装配体、工程图、布局以及图表。

公差-------------特征的大小或定位所允许的偏差范围。

约束-------------存在于两个草绘图元间的外在关系。

基础特征-------零件中创建的第一个几何特征，是其他所有特征的父特征。

如何用PROE进行参数化建模如何用PROE进行参数化建模/模板设计/图文PROE的公司PTC就是叫做参数化技术公司，因为PROE也是首款参数化3D建模软件，大多数人用PROE还是限于基本的鼠标操作，很多相近的零件必须要重新绘制。

本文讲一下如何利用PROE进行参数化设计，制作模板，应用此方法可以方便的设计参数化齿轮等。

本文讲解一个如何用PROE设计一个长宽高由用户输入的长方体。

一、绘制一个长方体(这里我绘制成长宽高一样)二、选择菜单-> 工具-> 程序出现如下菜单，点击编辑设计，进行编程控制。

三、编程界面编程界面默认就是用记事本打开，阅读代码后，我们可以看到: 区域1(在INPUT和END INPUT)之间，为输入区域，意思就是说接受用户输入的变量在这里申明～这非常重要。

变量申明格式为 X NUMBER，后面紧跟一行(用双引号括起来)表示输入时对用户的输入提示。

区域2为程序输入区域，用于控制模型内部的尺寸与我们输入变量的关系。

比如这里的D0,D1,D2分别表示长宽高，为什么是D0,D1,D2我将在下面说明。

程序代码非常简单，输入3个变量X,Y,Z，然后让模型的3个尺寸等于我们的输入。

保存刚才的输入，退出编程界面，返回主菜单。

四、使用模型点击按钮1，进行模型更新，将弹出菜单2，点击输入。

弹出下面的菜单，勾选X,Y,Z完成选取。

在屏幕的下方，出现输入区域，输入我们想要的数。

这里我将长，宽，高分别输入成5,15,25，点击小勾确定。

完成。

我们可以看到模型自动发生了变化，由立方体变成了我们想要的结果。

五、关系确定点击工具 -》关系，弹出关系界面2，点击按钮3，然后点击一下模型，模型上将出现尺寸，再点击按钮3，可以在数值和变量名中切换，这样我们就可以看到每个尺寸到底是由Dx来代表了。

至此，本文进行的参数化建模就完成了，想要构建复杂的结构也是一样的，把需要变化的东西做成输入，这样每次零件就可以自动生成，这才是参数化建模的好处所在。

PROE参数化教程PROE（PTC Creo）是一款功能强大的三维机械设计软件，可以帮助工程师进行产品设计和参数化建模。

参数化设计是一种基于规范和公式来定义产品特征的设计方法，可以提高设计的灵活性和可重用性。

在PROE中，参数化设计可以通过定义参数、变量和公式来实现，这些参数和公式可以用于控制模型的尺寸、形状和属性等。

在开始进行参数化设计之前，首先需要了解PROE中的一些基本概念和操作。

PROE中的参数分为系统参数和用户参数。

系统参数是系统默认提供的一些参数，如长度单位、质量单位、角度单位等，而用户参数是用户自定义的参数，可以用于控制模型的尺寸和特征等。

在PROE的参数管理中，可以添加、修改和删除参数。

在进行参数化设计时，需要先定义模型的各个尺寸和特征，并将其与参数关联起来。

可以通过选择模型的尺寸或特征，并定义其参数，即将其作为参数的表达式。

例如，可以选择一个直线的长度并将其定义为一个参数，然后通过该参数来控制模型的尺寸。

在PROE中，可以通过点击"尺寸"工具来选择模型的尺寸，并在弹出的对话框中定义参数。

还可以使用"约束"工具来定义模型的特征，并与参数关联起来。

在使用参数化设计时，可以使用公式来定义参数之间的关系。

PROE支持使用数学表达式、逻辑运算符和条件语句来定义参数的计算规则。

例如，可以定义一个参数为A，另一个参数为B，然后在公式中通过使用加减乘除运算符来计算它们的和、差、积或商。

还可以使用条件语句来定义参数的取值范围和限制条件。

参数化设计的一个重要应用是通过改变参数的数值来实现模型的自动变形。

例如，可以定义一个拉伸参数，用于控制一个模型的拉伸长度，然后通过改变该参数的数值，可以实现模型的自动拉伸。

这样可以大大提高设计的效率和灵活性。

除了基本的参数化设计，PROE还提供了许多高级的参数化设计功能，如宏、关系和族等。

宏是一种记录和重放操作序列的功能，可以将一系列的设计操作记录下来，并保存为宏，以便在以后的设计中重放。

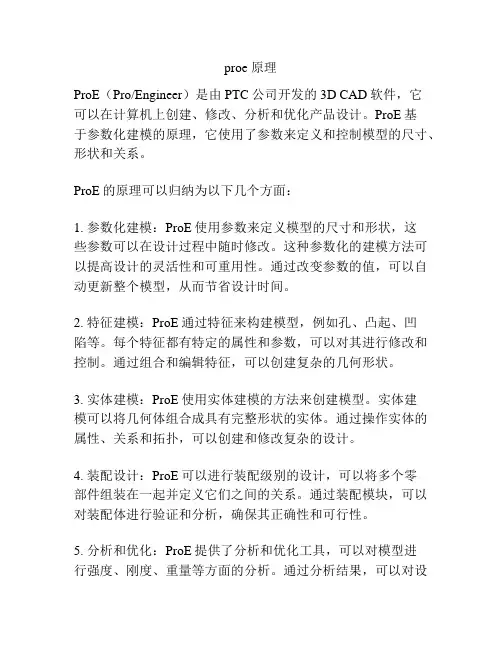

proe 原理
ProE（Pro/Engineer）是由PTC公司开发的3D CAD软件，它
可以在计算机上创建、修改、分析和优化产品设计。

ProE基
于参数化建模的原理，它使用了参数来定义和控制模型的尺寸、形状和关系。

ProE的原理可以归纳为以下几个方面：
1. 参数化建模：ProE使用参数来定义模型的尺寸和形状，这
些参数可以在设计过程中随时修改。

这种参数化的建模方法可以提高设计的灵活性和可重用性。

通过改变参数的值，可以自动更新整个模型，从而节省设计时间。

2. 特征建模：ProE通过特征来构建模型，例如孔、凸起、凹
陷等。

每个特征都有特定的属性和参数，可以对其进行修改和控制。

通过组合和编辑特征，可以创建复杂的几何形状。

3. 实体建模：ProE使用实体建模的方法来创建模型。

实体建
模可以将几何体组合成具有完整形状的实体。

通过操作实体的属性、关系和拓扑，可以创建和修改复杂的设计。

4. 装配设计：ProE可以进行装配级别的设计，可以将多个零
部件组装在一起并定义它们之间的关系。

通过装配模块，可以对装配体进行验证和分析，确保其正确性和可行性。

5. 分析和优化：ProE提供了分析和优化工具，可以对模型进
行强度、刚度、重量等方面的分析。

通过分析结果，可以对设
计进行改进和优化，以提高产品的性能和质量。

总之，ProE是一款基于参数化建模原理的3D CAD软件，它通过参数化建模、特征建模、实体建模、装配设计等功能来实现产品设计和优化。

它的设计原理使得设计过程更加灵活、高效，可以提供准确的设计结果。

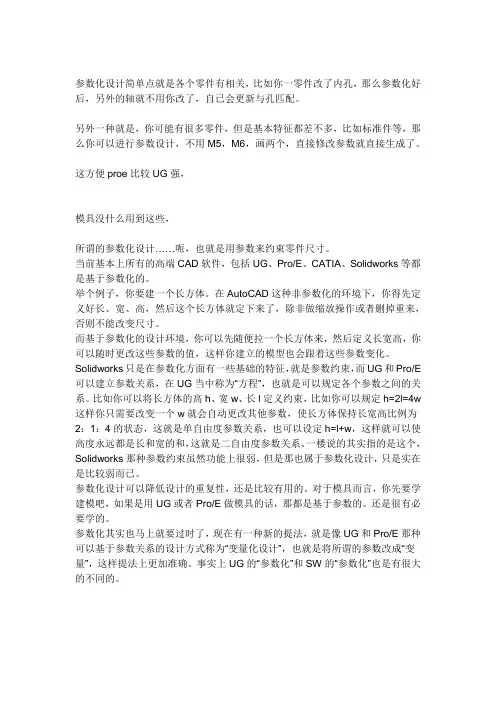

参数化设计简单点就是各个零件有相关，比如你一零件改了内孔，那么参数化好后，另外的轴就不用你改了，自已会更新与孔匹配。

另外一种就是，你可能有很多零件，但是基本特征都差不多，比如标准件等，那么你可以进行参数设计，不用M5，M6，画两个，直接修改参数就直接生成了。

这方便proe比较UG强，模具没什么用到这些，所谓的参数化设计……呃，也就是用参数来约束零件尺寸。

当前基本上所有的高端CAD软件，包括UG、Pro/E、CATIA、Solidworks等都是基于参数化的。

举个例子，你要建一个长方体。

在AutoCAD这种非参数化的环境下，你得先定义好长、宽、高，然后这个长方体就定下来了，除非做缩放操作或者删掉重来，否则不能改变尺寸。

而基于参数化的设计环境，你可以先随便拉一个长方体来，然后定义长宽高，你可以随时更改这些参数的值，这样你建立的模型也会跟着这些参数变化。

Solidworks只是在参数化方面有一些基础的特征，就是参数约束，而UG和Pro/E 可以建立参数关系，在UG当中称为“方程”，也就是可以规定各个参数之间的关系。

比如你可以将长方体的高h、宽w、长l定义约束，比如你可以规定h=2l=4w 这样你只需要改变一个w就会自动更改其他参数，使长方体保持长宽高比例为2：1：4的状态，这就是单自由度参数关系，也可以设定h=l+w，这样就可以使高度永远都是长和宽的和，这就是二自由度参数关系。

一楼说的其实指的是这个，Solidworks那种参数约束虽然功能上很弱，但是那也属于参数化设计，只是实在是比较弱而已。

参数化设计可以降低设计的重复性，还是比较有用的。

对于模具而言，你先要学建模吧，如果是用UG或者Pro/E做模具的话，那都是基于参数的。

还是很有必要学的。

参数化其实也马上就要过时了，现在有一种新的提法，就是像UG和Pro/E那种可以基于参数关系的设计方式称为“变量化设计”，也就是将所谓的参数改成“变量”，这样提法上更加准确。
