实验五 二组分金属固液相图的绘制一、实验目的1. 掌握步冷曲线法测绘二组分金属的固液平衡相图的原理和方法2. 了解固液相图的特点，进一步学习和巩固相律等有关知识。

二、实验原理二组分金属相图是表示两种金属混合体系组成与凝固点关系的图。

由于此体系属凝聚体系，一般视为不受压力影响，通常表示为固液平衡时液相组成与温度的关系。

若两种金属在固相完全不溶，在液相可完全互溶，其相图具有比较简单的形式。

步冷曲线法是绘制相图的基本方法之一，是通过测定不同组成混合体系的冷却曲线来确定凝固点与溶液组成的关系。

通常是将金属混合物或其合金加热全部熔化，然后让其在一定的环境中自行冷却，根据温度与时间的关系来判断有无相变的发生。

图III-5-1是二元金属体系一种常见的步冷曲线。

tTTTB %图III-5-1 步冷曲线 图III-5-2两组分金属固液相图当金属混合物加热熔化后冷却时，由于无相变发生，体系的温度随时间变化较大，冷却较快（1~2段）。

若冷却过程中发生放热凝固，产生固相，将减小温度随时间的变化，使体系的冷却速度减慢（2~3段）。

当融熔液继续冷却到某一点时，如3点，由于此时液相的组成为低共熔物的组成。

在最低共熔混合物完全凝固以前体系温度保持不变，步冷曲线出现平台，（如图3~4段）。

当融熔液完全凝固形成两种固态金属后，体系温度又继续下降（4~5段）。

若图III-5-1中的步冷曲线为图III-5-2中总组成为P 的混合体系的冷却曲线，则转折点2 相当于相图中的G 点，为纯固相开始析出的状态。

水平段3~4相当于相图中H 点，即低共熔物凝固的过程。

因此，根据一系列不同组成混合体系的步冷却曲线就可以绘制出完整的二组分固液平衡相图。

三、实验仪器与试剂铂电阻 1支 纯锡（A. R.）金属相图实验炉（JXL —2） 1个 纯铋（A. R.） 微电脑控制器 1个 石墨粉 不锈钢套管 1个 液体石蜡硬质玻璃样品管7个托盘天平1台四、实验步骤1. 配制样品用最小刻度为0.1g的托盘天平分别配制含铋量为10%、25%、57%、70%、90%的铋~锡混合物和纯锡、纯铋各40g，装入7个样品管中。

二组分固-液相图的绘制一、实验目的1．掌握用步冷曲线法测绘二组分金属固液平衡相图的原理和方法；2. 应用步冷曲线法测绘Sn-Bi二组分体系的相图；3．了解采用热电偶进行测温、控温的原理和装置。

二、实验原理用几何图形来表示多相体系的体系中各组分的状态、组成以及他们随温度、压力等变量变化之间关系的平面图形称为相图。

二组分固-液相图是描述体系温度与二组分组成之间关系的图形。

由于固液相变体系属凝聚体系，一般视为不受压力影响，因此在绘制相图时不考虑压力因素。

绘制相图的方法很多，其中之一叫热分析法。

它是将某种组成的样品加热至全部熔融，再均速冷却，测定冷却过程中样品的温度–时间关系，即步冷曲线。

根据步冷曲线上的温度转折点获得该组成的相变点温度。

a曲线是纯物质A的步冷曲线。

在冷却过程中，当体系温度到达A物质凝固点时，开始析出固体，所释放的熔化热抵消了体系的散热，使步冷曲线上出现一个平台，平台的温度即为A物质的凝固点。

纯B步冷曲线e的形状与此相似。

图1 步冷曲线b曲线是由主要为A物质但含有少量B物质样品的步冷曲线。

由于含有B物质，使得凝固点下降，在低于纯A凝固点的某一温度开始析出固体A，但由于固体析出后使得B的浓度升高，凝固点进一步下降，所以曲线产生了一个转折，直到当液态组成为低共熔点组成时，A、B共同析出，释放较多熔化热，使得曲线上又出现平台。

如果液相中B组分含量比共熔点处B的含量高，则步冷曲线形状与此相同，只是先析出纯B，如图中曲线d。

c曲线是当样品组成等于低共熔点组成时的步冷曲线。

形状与A相同，但在平台处A、B同时析出。

配制一系列不同组成的样品，测定步冷曲线，找出转折点温度及平台温度，将温度与组成关系绘制在坐标系中，连接各点，即得二组分固液相图。

三、仪器与试剂锡（化学纯），铋（化学纯），6个硬质试管四、实验步骤1. 配制样品配制不同质量百分数的锡、铋混合物100g（含量分别为100%、80%、60%、42%、20%、0%），分别放入6个硬质试管中，样品上覆盖一层石蜡油以防止加热时金属氧化。

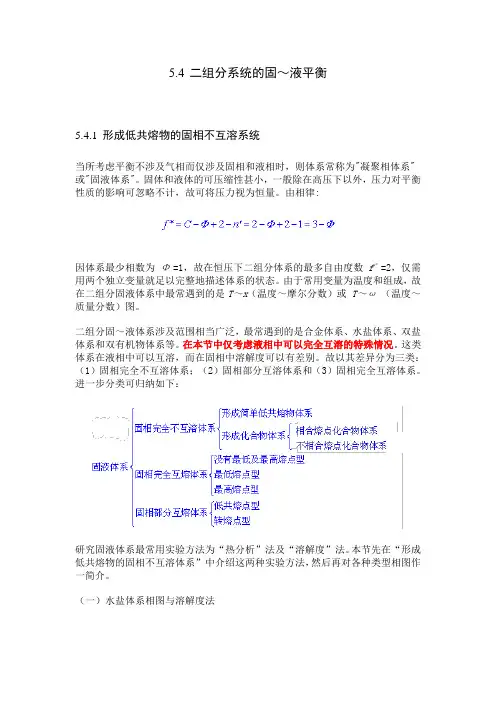

5.4二组分系统的固～液平衡5.4.1形成低共熔物的固相不互溶系统当所考虑平衡不涉及气相而仅涉及固相和液相时，则体系常称为"凝聚相体系"或"固液体系"。

固体和液体的可压缩性甚小，一般除在高压下以外，压力对平衡性质的影响可忽略不计，故可将压力视为恒量。

由相律:因体系最少相数为Φ=1，故在恒压下二组分体系的最多自由度数f *=2，仅需用两个独立变量就足以完整地描述体系的状态。

由于常用变量为温度和组成，故在二组分固液体系中最常遇到的是T～x（温度～摩尔分数）或T～ω（温度～质量分数）图。

二组分固～液体系涉及范围相当广泛，最常遇到的是合金体系、水盐体系、双盐体系和双有机物体系等。

在本节中仅考虑液相中可以完全互溶的特殊情况。

这类体系在液相中可以互溶，而在固相中溶解度可以有差别。

故以其差异分为三类：（1）固相完全不互溶体系；（2）固相部分互溶体系和（3）固相完全互溶体系。

进一步分类可归纳如下：研究固液体系最常用实验方法为“热分析”法及“溶解度”法。

本节先在“形成低共熔物的固相不互溶体系”中介绍这两种实验方法，然后再对各种类型相图作一简介。

（一）水盐体系相图与溶解度法1．相图剖析图5-27为根据硫酸铵在不同温度下于水中的溶解度实验数据绘制的水盐体系相图，这类构成相图的方法称为"溶解度法"。

纵坐标为温度t(℃)，横坐标为硫酸铵质量分数（以ω表示）。

图中FE线是冰与盐溶液平衡共存的曲线，它表示水的凝固点随盐的加入而下降的规律，故又称为水的凝固点降低曲线。

ME线是硫酸铵与其饱和溶液平衡共存的曲线，它表示出硫酸铵的溶解度随温度变化的规律（在此例中盐溶解度随温度升高而增大），故称为硫酸铵的溶解度曲线。

一般盐的熔点甚高，大大超过其饱和溶液的沸点，所以ME不可向上任意延伸。

FE线和ME线上都满足Φ =2,f *=1，这意味温度和溶液浓度两者之中只有一个可以自由变动。

二组分固液相图的测绘实验报告思考题答案专业：xxxx 学号：xxxxx实验人：xxx 同实验人：xxx实验名称：物化实验气压：101.325Kpa 温度：25℃二组分金属固液相图的绘制实验目的1. 掌握热分析法（步冷曲线法）测绘Bi-Sn二组分固-液相图的原理和方法。

2. 了解简单二组分固-液相图的特点。

3. 掌握KWL-07可控升降温电炉及SWKY-Ⅲ数字控温仪的使用方法。

实验原理热分析法则是观察被研究系统温度变化与相变化的关系，这是绘制金属相图最常用的实验方法。

其原理是将系统加热熔融，然后使其缓慢而均匀地冷却，每隔一定时间记录一次温度，绘制温度与时间关系曲线——步冷曲线。

若系统在均匀冷却过程中无相变化，其温度将随时间均匀下降。

若系统在均匀冷却过程中有相变化，由于体系产生的相变热与自然冷却时体系放出的热量相抵消，步冷曲线就会出现转折或水平线段，转折点所对应的温度，即为该组成体系的相变温度。

二组分系统相图有多种类型，其步冷曲线也各不相同，但对于简单二组分凝聚系统，其步冷曲线有三种类型。

实验步骤1. 连接数字控温仪和可控升降温电炉，接通电源。

由于本仪器可同时测量份样品，样品搭配为1号（0%的Bi）和3号（58%的Bi）,2号（30%的Bi）和4号（80%的Bi），最后测5号（100%的Bi）。

2. 先取1号和3号样品管放至控温区电炉的两炉膛，传感器1置于传感器插孔测炉温，传感器2置于任一样品管测样品温度。

打开数字控温仪的开关，设定温度，一般为样品全部熔化后再升高50℃为宜。

设好后，将控温仪调制工作状态，控温区电炉开始加热，在样品熔化的过程中，同时对试样进行搅拌，待样品完全熔化后，打开电炉电源开关，调节“加热量调节”旋钮对测温区电炉进行补热，补热大小为比转折点或平台所对应的温度低50℃。

3. 补热合适时，关闭“加热量调节”，用钳子将熔化好的样品管小心移至测温去炉膛，并将两只传感器1和2插入样品管中，记住两支传管器所对应的样品组成，同时将下面要测的2号和4号样品管置于加热区炉膛，进行预热。

实验五 二组分金属固液相图的绘制一、实验目的1. 掌握步冷曲线法测绘二组分金属的固液平衡相图的原理和方法2. 了解固液相图的特点，进一步学习和巩固相律等有关知识。

二、实验原理二组分金属相图是表示两种金属混合体系组成与凝固点关系的图。

由于此体系属凝聚体系，一般视为不受压力影响，通常表示为固液平衡时液相组成与温度的关系。

若两种金属在固相完全不溶，在液相可完全互溶，其相图具有比较简单的形式。

步冷曲线法是绘制相图的基本方法之一，是通过测定不同组成混合体系的冷却曲线来确定凝固点与溶液组成的关系。

通常是将金属混合物或其合金加热全部熔化，然后让其在一定的环境中自行冷却，根据温度与时间的关系来判断有无相变的发生。

图III-5-1是二元金属体系一种常见的步冷曲线。

tTTTB %图III-5-1 步冷曲线 图III-5-2两组分金属固液相图当金属混合物加热熔化后冷却时，由于无相变发生，体系的温度随时间变化较大，冷却较快（1~2段）。

若冷却过程中发生放热凝固，产生固相，将减小温度随时间的变化，使体系的冷却速度减慢（2~3段）。

当融熔液继续冷却到某一点时，如3点，由于此时液相的组成为低共熔物的组成。

在最低共熔混合物完全凝固以前体系温度保持不变，步冷曲线出现平台，（如图3~4段）。

当融熔液完全凝固形成两种固态金属后，体系温度又继续下降（4~5段）。

若图III-5-1中的步冷曲线为图III-5-2中总组成为P 的混合体系的冷却曲线，则转折点2 相当于相图中的G 点，为纯固相开始析出的状态。

水平段3~4相当于相图中H 点，即低共熔物凝固的过程。

因此，根据一系列不同组成混合体系的步冷却曲线就可以绘制出完整的二组分固液平衡相图。

三、实验仪器与试剂铂电阻 1支 纯锡（A. R.）金属相图实验炉（JXL —2） 1个 纯铋（A. R.） 微电脑控制器 1个 石墨粉 不锈钢套管 1个 液体石蜡硬质玻璃样品管7个托盘天平1台四、实验步骤1. 配制样品用最小刻度为0.1g的托盘天平分别配制含铋量为10%、25%、57%、70%、90%的铋~锡混合物和纯锡、纯铋各40g，装入7个样品管中。

二组分固液系统相图的测定一、实验目的1、利用步冷曲线建立二组分铅---锡固液系统相图的方法。

2、介绍PID 温度控制技术和热电阻的使用。

二、实验原理本实验的目的是通过热分析法获得的数据来构建一个相图，用于表示不同温度、组成下的固相、液相平衡。

不同组成的二组分溶液在冷却过程中析出固相的温度可以通过观察温度 – 时间曲线的斜率变化进行检测。

当固相析出时，冷却速率会变得比较慢，这可归因于固化过程释放的热量部分抵消了系统向低温环境辐射和传导的热量。

A BB%abce fB (c )%I II IIII II III BT/K t（a ） （b ）图8.1 二元简单低共熔物相图（a ） 及其步冷曲线（b ）图8.1（a ）是典型的二元简单低共熔物相图。

图中A 、B 表示二个组分的名称，纵轴是物理量温度T ，横轴是组分B 的百分含量B %。

在acb 线的上方，系统只有一个相（液相）存在；在ecf 线以下，系统有两个相（固相A 和固相B ）存在；在ace 所包围的区域内，一个固相（固体A ）和一个液相（A 在B 中的饱和熔化物）共存；在bcf 所包围的区域内，一个固相（固体B ）和一个液相（B 在A 中的饱和熔化物）共存。

c 点有三相（互不相溶的固体A 和固体B ，以及A 、B 的饱和熔化物液相）共存，根据相律，在压力确定的情况下，三相共存时系统的自由度为零，即三相共存的温度为一定值，在相图上表现为一条通过c 点的水平线，处于这个平衡状态下的系统温度T c 、系统组成A 、B 和B (c )%均不可改变，T c 和B (c )%构成的这一点称为低共熔点。

热分析法是绘制相图的常用实验方法，将系统加热熔融成一个均匀的液相，然后让系统缓慢冷却，以系统温度对时间作图得到一条曲线，称为步冷曲线或冷却曲线。

曲线的转折点表征了某一温度下发生相变的信息，由系统组成和相变点温度可以确定相图上的一个点，多个实验点的合理连接就形成了相图上的相线，并构成若干相区。

二组分固液系统相图的测定1.实验目的①用热分析法（步冷曲线法）测绘Pb-Sn二组分固液系统相图②了解固液相图的特点，进一步学习和巩固相律等有关知识2.实验原理①步冷曲线法：是相图绘制工作中常用的一种实验方法。

它是利用金属或合金在加热或冷却过程中发生相变时，潜热的释出或吸收及热容的突变，来得到金属或合金中相变温度的方法。

通常的做法是先将金属或合金全部融熔化，然后让其在一定环境中自行冷却，并在记录仪上自动画出（或人工画出）温度随时间变化的步冷曲线。

②当熔融的系统均匀冷却时，如果系统不发生相变，则系统的温度随时间的变化是均匀的，冷却速度较快；若在冷却过程中发生了相变，由于在相变过程中伴随着放热效应，所以系统的温度随时间变化的速率发生变化，系统的冷却速率减慢，步冷曲线上出现转折。

当继续冷却到某一点时，系统以低共熔混合物的固体析出。

在低共熔混合物全部凝固以前，系统温度不变，因此步冷曲线上出现水平线段；完全凝固后，温度才迅速下降。

由此可知，对组成一定的二组分低共熔混合物系统，可以根据它的步冷曲线得出有固体析出的温度和低共熔点温度，根据一系列组成不同系统的步冷曲线的各转折点，即可画出二组分系统的相图。

③本实验通过步冷曲线法获得的数据构建一个相图，用于表示不同温度、组成下的固相、液相平衡。

不同组成的二组分溶液在冷却过程中析出固相的温度可以通过观察温度-时间的曲线斜率变化进行检测。

3.仪器与试剂SWKY-1型数字控温仪、KWL-09可控升降温电炉、PT-100热电阻温度传感器、配套软件、样品管锡（化学纯）、铅（化学纯）4.实验步骤①配置样品。

样品已事先配置好，放入编号为1~10的样品管中，含锡质量百分数分别为0%、10%、15%、20%、35%、50%、62%、80%、95%、100%。

②打开控温仪和电路开关。

启动数据采集系统，点击“设置-通讯口”设置通讯端口。

点击“设置-设置坐标系”设置采样时间长短（约60分钟）和采样温度区间（约50~350℃）；设置控制温度，对控温仪按“工作/置数”键，再依次按“×100”、“×10”、“×1”、“×0.1”键（控制温度为380.0℃）。

Sn-Bi 二组分固液相图绘制【实验目】1． 掌握热分析法绘制二组分固液相图原理和方法。

2． 了解纯物质与混合物步冷曲线区别并掌握相变点温度确定方法。

3． 了解简单二组分固-液相图特点。

4． 掌握数字控温仪与KWL-80可控升温电炉使用方法。

【实验原理】压力对凝聚系统影响很小，因此通常讨论其相平衡时不考虑压力影响，故根据相律，二组分凝聚系统最多有温度和组成两个独立变量，其相图为温度-组成图。

热分析法：其原理是将系统加热融化，然后使其缓慢而均匀地冷却，每隔一定时间记录一次温度，绘制温度与时间关系曲线——步冷曲线。

若系统在均匀冷却过程中无相变化，其温度将随时间均匀下降；若系统在均匀冷却过程中有相变化，由于体系产生相变热与体系放出热量相抵消，步冷曲线就会出现转折或水平线段，转折点所对应温度，即为该组成体系相变温度。

由于冷却过程中常常发生过冷现象，其步冷曲线常如上图中虚线所示，由（a ）纯物质的步冷曲线 （b ）二组分混合物的步冷曲线 （c ）二组分低共熔混合物横轴表示混合物组成，纵轴表示温度，利用步冷曲线所得到一系列组成和所对应相变温度数据，就可以绘出相图，如下图：【仪器与试剂】SWKY 数字控温仪1台；KWL-08可控升降温电炉1台；不锈钢样品管1支；炉膛保护筒1个；传感器1支。

纯Bi ；纯Sn ；石灰粉等。

【实验步骤】1.（配含铋分别为0、20%、40%、70%、80%、100%（质量分数）铋-锡混合物各100g ，分别装入不锈钢样品管中，再加入少许石墨粉覆盖试样，以防加热过程中试样接触空气而氧化。

）2.按图2-16连接SWKY 数字控温仪与KWL-08可控升降温电炉，接通电源，将电炉置于 外控状态。

T BT/Kt/minW B /%简单低共熔混合物二组分系统步冷曲线及相图3.将炉膛保护筒放进炉膛内，再将盛有试样不锈钢样品管和传感器放入保护筒内。

将电源开关置于“开”，仪器默认控温仪处于“置数”状态，“设定温度”默认为320摄氏度。

湖南师范大学化学化工学院College of Chemistry and Chemical EngineeringHunan Normal University物理化学实验报告实验题目：二组分固-液相图的测绘姓名：xxx学号：xxxxxxxxxxxx年级：xxx班级：sss实验日期：2016年4月8日一、实验目的(1)了解固-液相图的基本特点与常规测量方法的基本原理(2)用热分析法(步冷曲线法)测绘铅-锡二元金属相图(3)了解常规测温技术并学会铂电阻温度计的使用和标定二、实验基本原理(1) 二组分固-液相图(Phase Diagram of a Binary Solid-Liquid System)研究多相平衡体系的状态如何随浓度、温度、压力变化，并用图形表示出来，这种图形称为相图(Phase Diagram)。

以体系所含物质的组成为自变量，温度为应变量所得到的T－x图是常见的一种相图之一。

图2.6-1(a)是具有简单最低共熔点(the minimum eutectic point)的相图。

在相图的高温区为均匀的液相L区，下面是三个两相共存区。

而两个互不相溶的固相A、B和液相L三相平衡共存现象则是固-液相图最基本的特点。

图2.6-1 简单底共熔点固-液相图(a)及其步冷曲线(b)(2)热分析法和步冷曲线(Thermal Analytical Method and Cooling Curves)相图的测绘方法很多，其中热分析法是绘制相图最常用、也是最经典的实验方法之一。

其基本原理是，当体系缓慢而均匀的冷却(或加热)时，如果体系内部不发生相变化，则温度随时间均匀地改变；当体系内部有相变化时，在温度—时间图上出现转折点或水平线段。

图2.6-1(b)为与图2.6-1 (a)标示的三个组成相对应的步冷曲线。

步冷曲线(I)表示的是，将纯B液体冷却至纯B的凝固点TB以下时的步冷曲线。

由于在一定压力下，单组分的两相平衡体系自由度为零，所以当体系温度冷却到凝固点TB时，体系将保持恒定温度TB直到样品完全凝固，既从有第一颗固相析出开始到液相完全凝固这整个过程温度都不变化，因此，在曲线步冷曲线上出现一个水平段，然后再继续下降。
