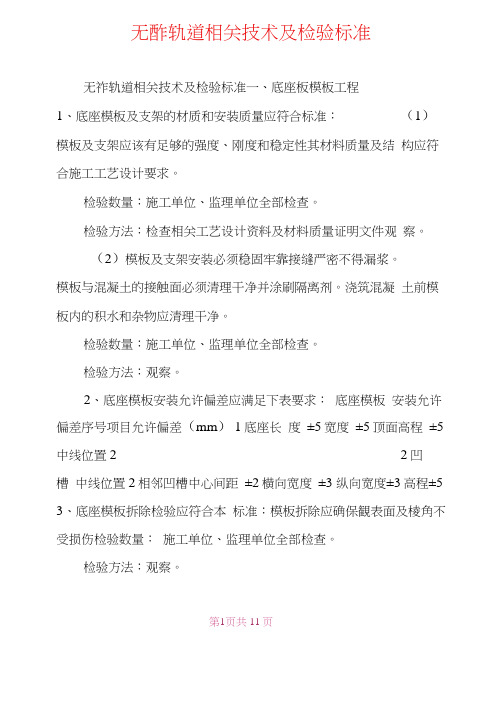

无酢轨道相关技术及检验标准无祚轨道相关技术及检验标准一、底座板模板工程1、底座模板及支架的材质和安装质量应符合标准：（1）模板及支架应该有足够的强度、刚度和稳定性其材料质量及结构应符合施工工艺设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：检查相关工艺设计资料及材料质量证明文件观察。
（2）模板及支架安装必须稳固牢靠接缝严密不得漏浆。
模板与混凝土的接触面必须清理干净并涂刷隔离剂。
浇筑混凝土前模板内的积水和杂物应清理干净。
检验数量：施工单位、监理单位全部检查。
检验方法：观察。
2、底座模板安装允许偏差应满足下表要求：底座模板安装允许偏差序号项目允许偏差（mm） 1底座长度±5宽度±5顶面高程±5中线位置2 2凹槽中线位置2相邻凹槽中心间距±2横向宽度±3 纵向宽度±3高程±5 3、底座模板拆除检验应符合本标准：模板拆除应确保観表面及棱角不受损伤检验数量：施工单位、监理单位全部检查。
检验方法：观察。
第1页共11页钢筋工程1、钢筋原材料、加工、连接、接头、安装质量等应符合标准：钢筋加工应符合《铁路混凝土工程施工质量验收标准》(TB 10424-20_)的规定：受拉热轧带肋钢筋的末端应釆用直角形弯钩其弯曲半径不得小于钢筋直径的2.5倍即30mm；钩端应留有不小于钢筋直径3倍的直线段即36mm o2、钢筋安装质量应符合《铁路混凝土工程施工质量验收标准》(TB 10424-20_)的规定：(1)安装的钢筋品种、级别、规格、数量必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：尺量和观察。
(2)钢筋保护层垫块规格、位置和数量应符合设计要求。
当设计无要求时构件侧面和底面的垫块数量不应少于4个/m2并均匀分布设置牢固。
检验数量：施工单位、监理单位全部检查。
检验方法：尺量和观察。
3、钢筋原材料外观质量应符合《铁路混凝土工程施工质量验收标准》（TB 10424-20_）的规定：钢筋应平直、无损伤表面无裂痕、油污、颗粒状或片状老锈。
轨道工程施工质量要求包括一、总则轨道工程是现代城市交通建设的重要组成部分，其施工质量直接关系到人民群众的出行安全和城市交通运行的顺畅与否。
为了确保轨道工程施工质量，提高城市轨道交通设施的品质和安全性，特制定本标准。
二、施工单位的基本要求1、具备相应的施工资质，拥有经验丰富的技术人员和熟练的作业人员；2、制定完善的工程质量管理体系，严格按照相关规范和标准进行施工；3、保证施工期间的安全生产，遵守施工现场的各项安全规定；4、保证施工过程中的环保要求，做好施工现场的环境保护工作；5、加强对施工人员的培训和管理，确保施工质量和安全。
三、轨道工程施工质量的控制要点1、土建工程的施工质量（1）地基处理：根据地质勘察报告确定的地基情况，进行相应的处理和加固。
确保地基的承载力和稳定性符合要求。
（2）基础施工：按照设计要求，进行基础的浇筑和验收，保证基础的质量和稳定性。
（3）结构施工：进行桥梁、隧道等结构的施工，保证结构的牢固和耐久。
2、轨道工程的施工质量（1）轨道铺设：选用合格的轨道材料，进行轨道的铺设和调整，保证轨道的平整度和曲线的平顺性。
（2）轨道连接和固定：进行轨道的连接和固定，确保轨道线路的稳定性和安全性。
3、设备安装的施工质量（1）信号设备：进行信号设备的安装和调试，确保信号的准确性和可靠性。
（2）电气设备：进行电气设备的安装和接线，确保电气设备的正常运行。
（3）通信设备：进行通信设备的安装和调试，确保通信的畅通和稳定。
四、轨道工程施工质量的验收标准1、土建工程的验收标准（1）地基验收：进行地基的承载力验收和沉降观测，符合设计要求即可验收。
（2）基础验收：进行基础的质量验收和稳定性验收，符合设计要求即可验收。
（3）结构验收：进行桥梁、隧道等结构的验收，符合设计要求即可验收。
2、轨道工程的验收标准（1）轨道铺设验收：进行轨道的平整度和曲线的平顺性验收，符合设计要求即可验收。
（2）轨道连接和固定验收：进行轨道连接和固定的验收，符合设计要求即可验收。
铁路轨道工程施工技术铁路轨道工程是铁路建设的重要组成部分，其施工质量直接关系到铁路的安全性、稳定性和使用寿命。
随着我国铁路事业的快速发展，铁路轨道工程施工技术也在不断进步和创新。
本文将从铁路轨道工程的施工准备、施工测量、无砟轨道施工和有砟轨道施工四个方面进行介绍。
一、施工准备铁路轨道工程施工前需要进行充分的准备工作。
首先，要进行施工现场的勘查和调研，了解地质、地形、气象等条件，为施工方案的制定提供依据。
其次，要组织施工人员和技术人员进行技术培训和安全教育，确保施工过程中的安全质量。
此外，还需准备施工所需的材料、设备和资金等资源。
二、施工测量施工测量是铁路轨道工程施工的基础工作。
测量工作主要包括平面控制测量、高程控制测量和细部测量。
平面控制测量是通过设立控制点，采用测量仪器进行角度和距离的测量，建立平面控制网。
高程控制测量是利用水准仪等仪器，测定控制点的高程，建立高程控制网。
细部测量是对轨道线路、道岔、桥梁等部位进行精确测量，为施工提供依据。
三、无砟轨道施工无砟轨道施工是无砟轨道工程的核心环节。
无砟轨道施工主要包括轨枕预制、道床施工和轨道板施工等。
轨枕预制是通过模具制作混凝土轨枕，要求轨枕具有足够的强度和稳定性。
道床施工是指在轨枕上方铺设一层混凝土道床，起到分散轨道荷载的作用。
轨道板施工是在道床上铺设一层轨道板，轨道板预制要求具有较高的平整度和精度。
四、有砟轨道施工有砟轨道施工是有砟轨道工程的核心环节。
有砟轨道施工主要包括砟石铺设、轨枕铺设和道床施工等。
砟石铺设是在路基上铺设一层砟石，砟石要求具有较好的排水性能和稳定性。
轨枕铺设是在砟石上铺设轨枕，轨枕间距和轨枕高度要符合设计要求。
道床施工是指在轨枕上方铺设一层道床，起到分散轨道荷载的作用。
综上所述，铁路轨道工程施工技术包括施工准备、施工测量、无砟轨道施工和有砟轨道施工等方面。
在施工过程中，要严格按照设计要求和施工规范进行，确保施工质量。
同时，要不断引进新技术、新工艺，提高铁路轨道工程施工水平，为我国铁路事业的发展贡献力量。
高速铁路无砟轨道及施工质量控制要点一、高速铁路无砟轨道介绍高速铁路无砟轨道是指在铺设轨道时不使用传统的钢筋混凝土或木质枕木，而是采用一种名为“无砟轨道”的新型建材，使得轨距更加平稳，噪音更小、运行更平稳，同时大幅度降低了施工成本。
无砟轨道是一种利用砂、碎石、有机材料做成的复合材料，具备轻质、吸水性小、热胀冷缩系数小、抗拉强度高等优点。
二、高速铁路无砟施工质量控制要点2.1 预处理*土地开挖：在确保安全施工、确保车辆行驶平稳的基础上，可以通过挖掉所在区域必要的土质以及富含有害物质的杂质来创建基地。
这其中挖出来的石块将会被清理、筛选、超载运输至周围，被回收和再利用。
*沥青混合料制备：在施工的过程中，要确保使用合格的原材料，同时，在制作的时候也要确保沥青粘合剂的含量是正确的，同时确保沥青和其他建筑材料的比例是标准的。
建筑材料的比例会影响到整个工程的质量，所以必须要严格把控。
2.2 施工方式*无砟轨道枕木的安装：在施工的过程中需要对无砟轨道枕木进行安装，安装时要确保位置准确、牢固可靠，同时使用电钻对安装螺栓进行固定，防止在使用过程中发生松动。
*碾压：在对铁路进行铺设的过程中，碾压是必不可少的一个过程。
使用专用的铁路石子碾压机将砂和碎石固定在地基上，并保证铁路表面的平整度，碾压质量优良可以保证铁路的使用寿命，防止了车辆在行驶过程中出现颠簸和异响。
2.3 管理控制*现场管理：对现场的管理和控制是至关重要的。
现场管理应从原材料、工序、检验等环节入手，严格按照质量标准操作。
*质量控制：对于无砟轨道的质量控制是必要的。
这一方面包括了工序的控制、现场施工的监测、数据的统计和分析、工人的培训和督查等环节。
三、高速铁路无砟轨道的优点高速铁路无砟轨道已经成为中国高铁铁路建设的一个重要标志，它具备以下几个优点：*设备升级：无砟轨道采用了先进的加工设备，用于生产制造无砟轨道线路养护设备，提高设备的可靠性和效率。
*安全性提高：铁路无砟轨道大大降低了运营过程中车辆的推土和垮塌的风险，保证了列车的运行安全性。
高速铁路有砟轨道施工要点（1）有砟轨道施工作业及验收应严格按照《高速铁路轨道工程施工质量验收标准》（TB10754-2010）执行。
（2）无缝线路锁定前应掌握当地轨温变化规律，根据作业区段的时间间隔，选定锁定线路的最佳施工时间。
无缝线路锁定施工轨温应在设计锁定范围以内或以下时施工。
无缝线路实际锁定轨温应控制在设计锁定轨温允许范围内。
无缝线路应力放散和调整后，应按实际锁定轨温及时修改相关技术资料和位移观测标记。
（3）施工应采用一次铺设跨区间无缝线路的"流水作业法"。
轨道工程施工前应根据施工方法配备焊轨、道砟摊铺、长钢轨及轨枕运输、铺枕及铺轨、大型养路机械及补砟、应力放散及锁定、钢轨预打磨等设备。
客运专线应采用专业铺轨机组进行无缝线路长钢轨铺设施工。
（4）气温低于0℃时不宜进行工地焊接。
刮风、下雨天气焊接时，应采取防风、防雨措施。
中雨、大雨和风力大于4 级时不应进行焊轨作业。
（5）动力稳定车在桥上进行动力稳定时应避开桥梁自振频率，工作速度不得低于1km/h，在桥上不得开始起振，也不宜结束动力稳定作业。
（6）铺设无缝线路之后至线路开通之前，应采用大型养路机械等对轨道进行整理作业，使道床逐步进入稳定状态，道床状态参数达到设计要求。
（7）对无缝线路长轨条位移情况每月观测一次，并填写记录。
位移观测桩处相对位移换算轨温加上原锁定轨温超出设计锁定轨温范围时，应及时查明原因并进行处理。
（8）轨道整理时，大型养路机械作业轨温应符合下列规定：1）一次起道量不大于30mm，一次拨道量不大于10mm时，作业轨温不得超过实际锁定轨温20℃。
2）一次起道量在31～50mm，一次拨道量在11～20mm时，作业轨温不得超过实际锁定轨温+15℃，-20℃。
（9）无缝线路整理作业，必须遵守下列作业轨温条件：1）当轨温在实际锁定轨温30℃以下时，伸缩区和缓冲区禁止进行整理作业。
2）在跨区间无缝线路上的无缝道岔尖轨及其前方25m范围内综合整理，允许在实际锁定轨温±10℃内进行作业。
轨道工程1 铺轨前铺砟铺底砟底砟铺设应采用压强不小于160kpa的机械碾压，压实密度不小于cm3，碾压后应满足设计厚度。
在底砟上铺部分道砟后铺轨时，应对底砟和道砟分别进行碾压。
底砟厚度允许偏差±50mm，半宽允许偏差为+50mm。
预铺道砟预铺道砟前应对道砟进行检验，道砟材料及级配应符合设计要求。
预铺道砟前，应核对路基的高程及中桩，根据其摊铺厚度及中线，在路肩挂拉弦线。
道砟可采用道砟摊铺机一次摊铺压实成形，或采用压强不小于160KPa的机械碾压，压实密度不小于cm3。
道砟铺设厚度不宜小于150mm，砟面应整平压实，砟面中间不得凸起，可压出凹槽。
2 无缝线路轨道无缝线路轨道施工缓冲区钢轨接头螺栓扭矩应达到900N·m，接头处钢轨面高低差及轨距线错牙允许偏差1mm。
缓冲区线路钢轨接头轨缝应按设计预留，缓冲区长轨条轨端相错量不得大于40mm。
邻近缓冲区的一对长钢轨应适当留出富余量，富余量的大小，根据焊接方法确定。
基地钢轨焊接基地焊接长钢轨应采用闪光焊。
基地焊接应配备轨端除锈、钢轨焊接、焊头正火、冷却，钢轨矫直、焊缝打磨、探伤、长轨运输等设备。
焊接接头轨底上表面焊缝两侧各150mm范围内及距两侧轨底角边缘各35mm范围内应打磨平整。
用200mm直尺测量，在焊缝中心线两侧各100mm范围内，焊头工作面表面不平度不应大于。
焊头及其附近钢轨表面不应有裂纹、明显压痕、划伤、碰痕、电击灼伤、打磨灼伤等损伤。
全长淬火轨焊头应进行淬火处理。
长钢轨出厂时，长钢轨及焊接接头编号标记齐全，字迹清楚，工厂应提供焊头质量检验合格证交施工单位。
钢轨焊接接头平直度允许偏差铺设长钢轨长钢轨铺设允许偏差铺砟整道轨道静态几何尺寸允许偏差轨道整理有砟道床稳定状态参数指标（平均值）有砟轨道允许偏差有砟轨道曲线静态圆顺度3铺设道岔及钢轨伸缩调节器铺设无缝道岔尖轨扳动灵活，无损伤。
尖轨顶宽50mm以上断面处，不低于基本轨顶面2mm。
铁路线路施工质量保证措施轨道施工前需对线下桥梁、路基工程进行沉降变形评估，合格后才能进行轨道施工，有砟轨道施工时严格控制进场道砟质量；引入精确测网坐标和高程系统，布设轨道铺设测量网，保证轨道各项指标满足高平顺性要求。
⑴铺轨应严格按照“配轨表”铺轨编号依次铺设长钢轨。
⑵单元轨节起止点不应设置在不同轨道结构过渡段及不同线下基础过渡段范围内，并距桥墩，桥台胸墙不小于2m。
⑶左右两股钢轨的接头应相对铺设，左右股相错量不大于100mm。
⑷严格控制道砟级别、材质、级配、颗粒形状与清洁度，道砟进场前进行耐磨、指标试验，正线道砟达到特级道砟标准，站线、联络线、动车存车场、项目经理部内线路、正线间过渡线达到一级道砟标准。
采购过程中按规定批量进行抽检，合格后方可施工。
⑸钢轨类型及扣配件必须符合设计要求的同类型钢轨及配件。
新轨、新道岔及配件必须具有出厂合格证。
各种零件应安装齐全，位置正确，扣件安装须达到规定扭矩。
安装扣件时，螺栓必须按照要求涂抹防锈油脂，并将承轨槽清扫干净。
⑹轨枕应正位，并与轨道中心线垂直，轨枕按照1667根/km标准布置，枕间距600mm，允许偏差±20mm，连续6根轨枕距离3m±30mm。
⑺轨道大方向远视顺直、曲线圆顺、无反弯或鹅头、无反超高。
⑻正线轨道中心线与线路中心线应一致，允许偏差±10mm；轨距容许偏差±1mm；轨向容许偏差2mm；高低容许偏差2mm；直线段水平容许偏差2mm；扭曲容许偏差2mm；轨面高程与设计高程容许偏差10mm。
动车走行线高低、轨向、水平、扭曲按不大于4mm控制，轨距按-2mm，+6mm范围控制。
⑼长钢轨端头距轨枕中心设计要求不小于100mm，单元焊接及锁定施工时严格按300mm 控制。
⑽钢轨焊接时，焊接人员必须持有经专门焊接培训上岗合格资格证书，无证者不得上岗实际操作；焊接开始前对参加焊接人员进行技术交底。
⑾焊接开始前应对焊接设备、工艺进行反复调试直到合格为止。
高铁无砟轨道施工质量控制高铁无砟轨道施工质量控制摘要：随着我国经济水平以及科技水平的不断发展，高铁成为了现在铁路建设中非常重要的组成部分。
作为我国公共交通中重要的组成之一，高铁建设的质量最受人们关注，其中无砟轨道施工质量更是一个重中之重。
本文就高铁无砟轨道进行探讨，分析其质量控制措施。
关键词：高铁；无砟轨道；施工质量；控制中图分类号： TV523 文献标识码： A 文章编号：一、无砟轨道施工质量控制工作基础探讨无砟轨道是近年来发展起来的高速铁路列车专用轨道技术。
无砟轨道具有高可靠性与高稳定性，为高速铁路的行车需求提供了基础的保障。
我国无砟轨道高速铁路建设起步较晚，在充分借鉴和学习国外先进技术的基础上近年来得到了快速发展以及经验积累。
在对以往高速铁路无砟轨道使用与应用中发现，我国无砟轨道施工质量控制仍需加强管理力度，以此避免运行后沉降的产生、避免轨道板精度以及路基防排水对轨道行车的影响。
通过无砟轨道施工过程的科学质量控制以及针对常见质量问题的强化管理等保障并提高无砟轨道施工质量，促进我国高铁的建设、促进高铁的发展，以基础施工质量控制减少后期的养护与维修，为高速铁路技术的运用奠定基础。
二、高铁无砟轨道施工质量控制探析1、以高铁无砟轨道特点为切入点构建完善的施工质量控制体系我国铁路工程建设施工企业在进行高铁无砟轨道施工质量管理时，多数企业仍沿用传统铁路工程建设施工质量管理的方式进行质量管理。
这一现状造成了无砟轨道施工中难以针对无砟轨道的特点进行相应的质量控制，极易造成质量隐患的发生。
因此，现代高铁无砟轨道建设施工企业必须加快自身质量控制体系的建立与完善。
针对无砟轨道与传统路基轨道施工的异同点以及高铁无砟轨道特点作为切入点进行质量控制与管理体系的建立与完善。
针对无砟轨道施工质量要点、施工技术控制要点以及管理重点进行分析与探讨，并在此基础上构建并完善质量管理体系，为高铁无砟轨道质量控制与管理水平的提高奠定基础，为保障高铁无砟轨道施工质量奠定基础。
